Van bi nhựa CPVC làm việc ổn định tới khoảng 93°C, cao hơn uPVC (khoảng 60°C) chừng 33°C. Tuy nhiên áp suất cho phép giảm mạnh khi nhiệt độ tăng — ở 80°C, một van PN10 chỉ còn chịu được một phần nhỏ áp suất danh định ghi trên nhãn. Luôn tra bảng derating của nhà sản xuất theo đúng nhiệt độ vận hành thực tế trước khi chọn van.
Nhầm lẫn phổ biến nhất khi chọn van cho hệ nước nóng là chỉ nhìn vào một con số nhiệt độ tối đa mà quên mất áp suất cho phép giảm theo nhiệt độ. Một van CPVC “chịu được 93°C” không có nghĩa là chịu được áp suất danh định ở nhiệt độ đó — hai thông số này luôn phải đọc cùng nhau.
Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, giải thích vì sao CPVC chịu nhiệt tốt hơn uPVC, cách đọc đúng bảng suy giảm áp suất theo nhiệt độ, và các ứng dụng nước nóng công nghiệp phù hợp với vật liệu này.
Vì sao CPVC chịu nhiệt tốt hơn uPVC?

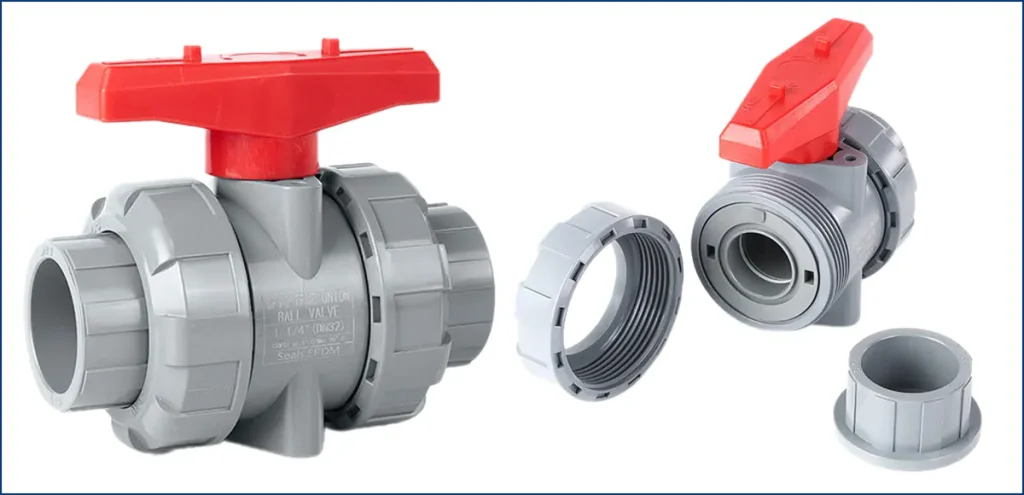

CPVC (Chlorinated Polyvinyl Chloride) là uPVC đã qua công đoạn clo hóa bổ sung, làm tăng tỷ lệ clo trong cấu trúc phân tử. Sự thay đổi này nâng nhiệt độ hóa mềm (deflection temperature) và nhiệt độ làm việc liên tục của vật liệu lên đáng kể so với uPVC gốc.
Về mặt thực hành, uPVC làm việc ổn định tới khoảng 60°C, trong khi CPVC làm việc ổn định tới khoảng 93°C — chênh lệch khoảng 33°C. Đây là khoảng chênh đủ lớn để quyết định uPVC có dùng được cho một hệ thống nước nóng cụ thể hay không, vì nhiều hệ gia nhiệt công nghiệp vận hành ở dải 70–90°C, vượt quá giới hạn an toàn của uPVC nhưng vẫn nằm trong khả năng của CPVC.

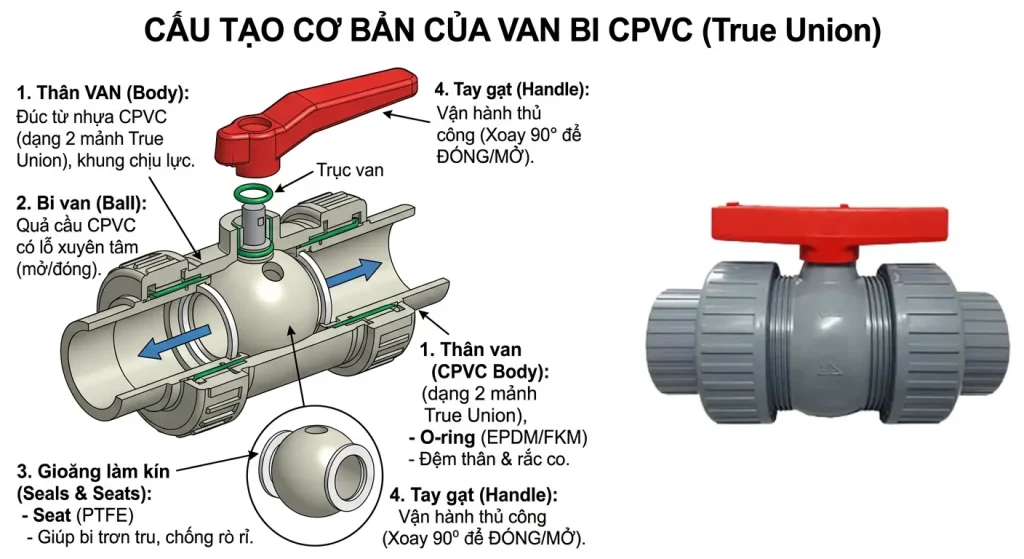

Ngoài khả năng chịu nhiệt, CPVC vẫn giữ được đặc tính kháng hóa chất tốt tương tự uPVC, nên phù hợp với hệ nước nóng có lẫn hóa chất xử lý như hệ làm mềm nước hoặc hệ khử trùng bằng clo. Cấu tạo chi tiết các bộ phận của van bi nói chung, áp dụng cho cả van CPVC, có trong bài cấu tạo và phân loại van bi nhựa.
Áp suất giảm theo nhiệt độ: bảng derating cần đọc trước khi chọn van
Đây là phần quan trọng nhất và thường bị bỏ qua nhất khi chọn van cho hệ nước nóng. Cấp áp suất PN (ví dụ PN10, PN16) ghi trên nhãn van luôn được đo ở nhiệt độ chuẩn 20°C. Khi nhiệt độ lưu chất tăng, vật liệu nhựa mềm đi và khả năng chịu áp giảm theo, dù van vẫn còn nguyên vẹn về mặt cấu trúc.
Bảng dưới đây minh họa xu hướng suy giảm điển hình cho van CPVC PN16, theo dạng phần trăm áp suất danh định còn giữ được:
| Nhiệt độ lưu chất | Tỷ lệ áp suất danh định còn giữ được (tham khảo) |
|---|---|
| 20°C | 100% |
| 40°C | khoảng 80–85% |
| 60°C | khoảng 60–65% |
| 80°C | khoảng 35–40% |
| 93°C | khoảng 20–25% |
Đây là xu hướng tham khảo phổ biến của vật liệu CPVC nói chung, không phải số liệu chính xác cho một model van cụ thể. Hệ số suy giảm thực tế khác nhau tùy độ dày thành van, chất lượng nhựa và thiết kế của từng hãng. Trước khi chọn van cho hệ nước nóng, luôn tra bảng derating chính thức trong catalogue kỹ thuật của nhà sản xuất, không tính toán dựa trên bảng tham khảo chung.
Cách áp dụng bảng này vào thực tế: nếu hệ thống của bạn vận hành ở 80°C với áp suất làm việc cần thiết là 6 bar, một van PN16 (chịu 16 bar ở 20°C) ở 80°C chỉ còn chịu được khoảng 35–40% của 16 bar, tức khoảng 5,6 đến 6,4 bar — biên an toàn còn lại rất mỏng. Trường hợp này nên chọn van PN25 hoặc cấp cao hơn để có biên an toàn thỏa đáng. Toàn bộ cách đọc và tính cấp áp suất theo nhiệt độ có trong bài van bi nhựa chịu áp lực bao nhiêu bar.
So sánh CPVC với PP và PVDF cho ứng dụng nhiệt độ cao hơn
CPVC không phải lựa chọn duy nhất cho lưu chất nóng, và với những hệ thống vượt quá khả năng của CPVC, cần biết tới hai vật liệu khác trong cùng nhóm nhựa kỹ thuật.
PP (Polypropylene) làm việc ổn định trong khoảng 80–90°C, gần với CPVC nhưng có thêm ưu điểm kháng kiềm mạnh tốt hơn — phù hợp với hệ xử lý nước thải có tính kiềm cao.
PVDF (Polyvinylidene Fluoride) vượt trội hẳn về nhiệt độ, làm việc ổn định tới khoảng 140°C, đồng thời kháng được nhiều loại hóa chất mạnh mà cả CPVC và PP đều không chịu được. Đổi lại, giá thành PVDF cao hơn đáng kể, nên chỉ nên dùng khi thực sự cần tới ngưỡng nhiệt độ hoặc hóa chất đó.
Với phần lớn hệ nước nóng công nghiệp thông thường — nước cấp nồi hơi, nước tuần hoàn gia nhiệt, nước rửa công nghiệp nhiệt độ cao — CPVC là điểm cân bằng hợp lý giữa chi phí và khả năng chịu nhiệt. Bảng so sánh đầy đủ bốn vật liệu uPVC, CPVC, PP, PVDF theo nhiệt độ, kháng hóa chất và chi phí có trong bài so sánh chi tiết bốn vật liệu van bi nhựa.

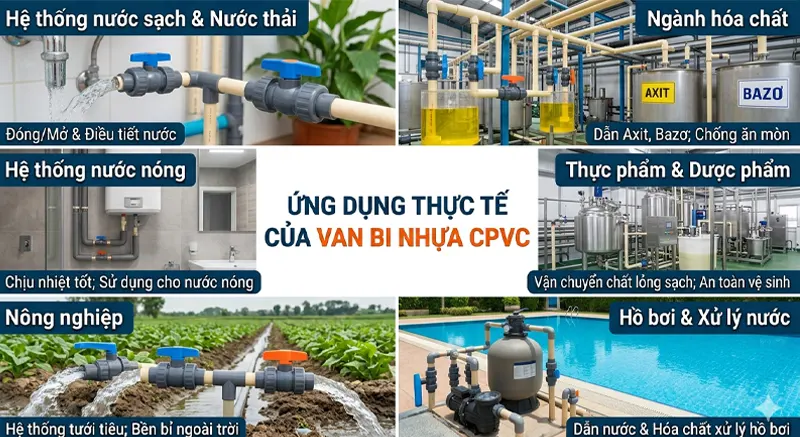

Ứng dụng thực tế của van bi CPVC
Van bi CPVC được dùng phổ biến trong các hệ thống sau, nơi nhiệt độ vượt quá khả năng an toàn của uPVC nhưng chưa cần tới mức hóa chất khắc nghiệt đòi hỏi PVDF.

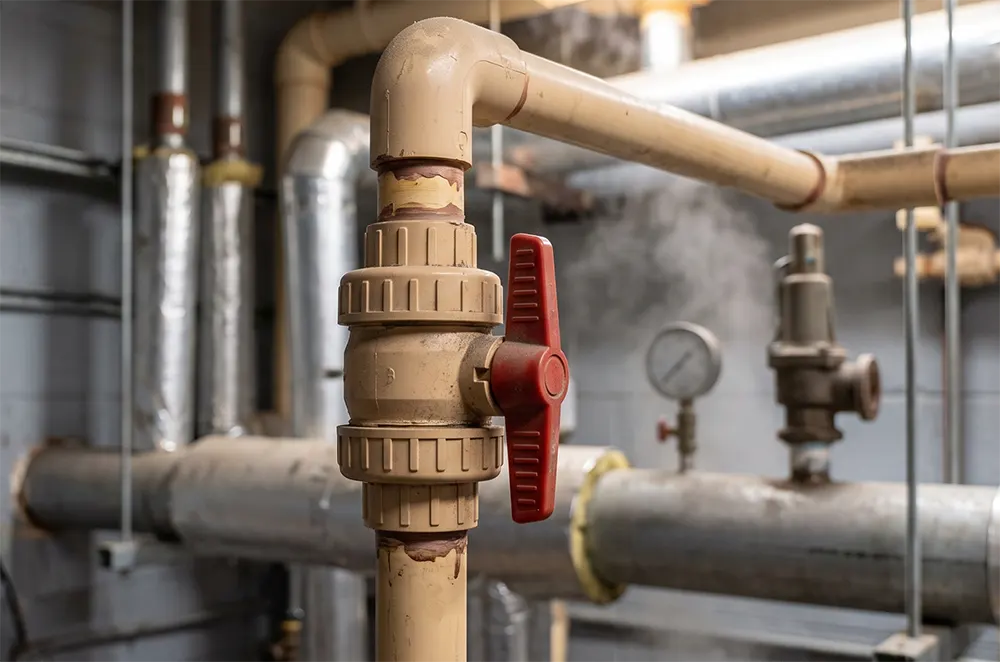

- Hệ nước nóng tuần hoàn công nghiệp — cấp nước nóng cho quy trình sản xuất, giặt là công nghiệp, chế biến thực phẩm cần nước nóng ở nhiệt độ 60–90°C.
- Đường ống nước cấp cho nồi hơi công suất nhỏ và trung bình, nơi nhiệt độ nước cấp trước khi vào nồi hơi thường trong khoảng CPVC chịu được.
- Hệ xử lý nước có công đoạn gia nhiệt, ví dụ hệ khử trùng nhiệt hoặc hệ tiệt trùng bằng nước nóng trong ngành thực phẩm và dược phẩm.
- Đường ống nước nóng dân dụng quy mô lớn, như hệ thống cấp nước nóng tập trung cho chung cư hoặc khách sạn.
Ở tất cả các ứng dụng trên, việc chọn đúng cấp áp suất theo nhiệt độ vận hành thực tế — không chỉ chọn đúng vật liệu — mới đảm bảo van hoạt động an toàn trong suốt vòng đời thiết kế. Các dòng van bi CPVC hiện có xem tại danh mục các dòng van bi nhựa đang phân phối.
Chọn cỡ van CPVC cho hệ nước nóng
Việc chọn cỡ van CPVC tuân theo nguyên tắc chung giống mọi van bi nhựa khác: khớp với đường kính đường ống hiện có, tránh nhầm lẫn giữa ba hệ ký hiệu DN, phi và inch. Đối chiếu đầy đủ tại bảng tra kích thước van bi nhựa DN – phi trước khi đặt hàng.
Một điểm cần lưu ý riêng cho hệ nước nóng: ống CPVC có hệ số giãn nở nhiệt cao hơn đáng kể so với kim loại, nên khoảng cách giữa các giá đỡ ống và cách bố trí các đoạn co giãn cần tính toán riêng theo hướng dẫn của nhà sản xuất ống, không áp dụng nguyên khoảng cách giá đỡ như với ống kim loại hay ống uPVC ở nhiệt độ thường.
Lắp đặt van CPVC cho hệ nước nóng
Quy trình lắp đặt cơ bản của van CPVC giống với van uPVC, nhưng có hai điểm khác biệt quan trọng do tính chất lưu chất nóng.

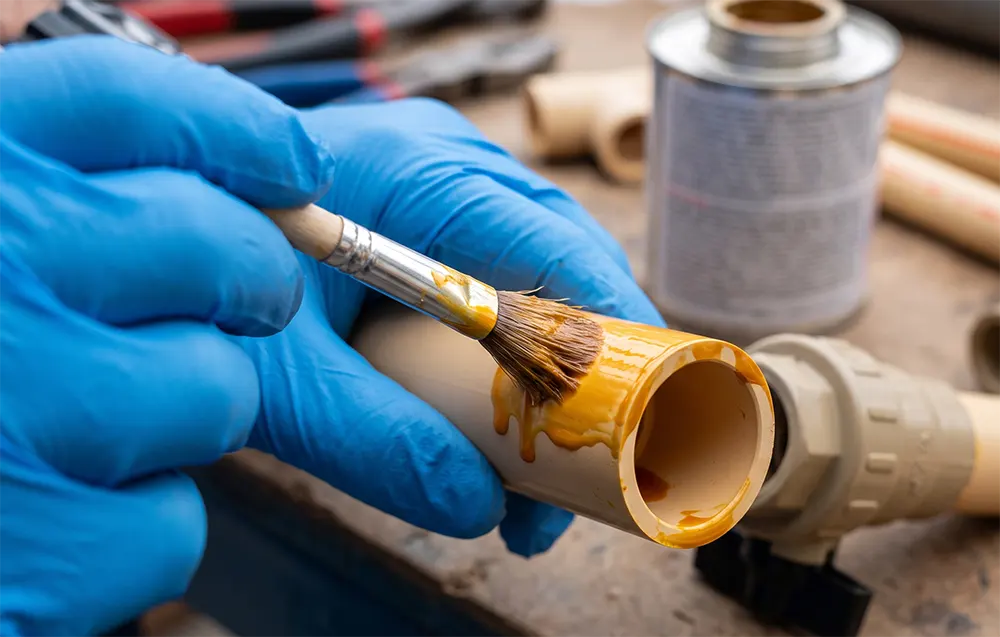

Keo dán CPVC phải là loại chuyên dụng cho CPVC, không dùng chung với keo PVC. Hai loại keo có công thức hóa học khác nhau để phù hợp với bề mặt nhựa tương ứng; dùng nhầm keo PVC cho ống CPVC khiến mối dán không đạt độ bền cơ học và độ kín cần thiết ở nhiệt độ cao.
Thời gian đóng rắn của keo CPVC dài hơn so với keo PVC ở cùng điều kiện nhiệt độ môi trường, và cần kéo dài thêm nếu môi trường lắp đặt lạnh. Cấp nước nóng vào hệ thống trước khi keo đóng rắn hoàn toàn là nguyên nhân phổ biến gây rò rỉ sớm ngay sau khi đưa vào vận hành.
Toàn bộ quy trình lắp đặt, bảo trì và vận hành van bi nhựa nói chung, áp dụng được cho cả CPVC với hai lưu ý trên, có trong bài quy trình lắp đặt và bảo trì van bi nhựa.

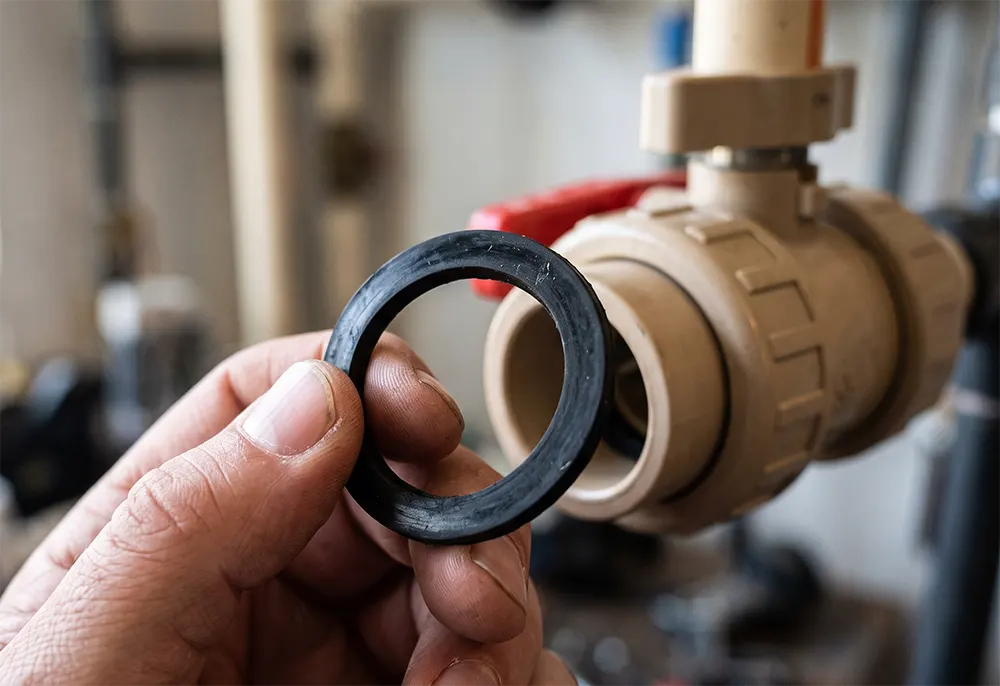

Dấu hiệu van CPVC cần kiểm tra định kỳ
Van CPVC trong hệ nước nóng chịu chu kỳ nhiệt (giãn nở và co lại khi nhiệt độ thay đổi) nhiều hơn van dùng cho nước lạnh, khiến gioăng làm kín hao mòn nhanh hơn theo thời gian dù không có dấu hiệu bất thường rõ ràng.
Ba dấu hiệu cần chú ý khi kiểm tra định kỳ: tay gạt bắt đầu nặng hơn bình thường dù trước đó vẫn nhẹ nhàng, có vệt ẩm hoặc đọng nước nhỏ quanh gioăng dù chưa thành giọt rõ rệt, và tay gạt phát ra tiếng kêu khô khi xoay — dấu hiệu gioăng đã mất độ đàn hồi do chịu nhiệt lặp lại nhiều lần. Cơ chế kẹt cứng và cách xử lý đúng, áp dụng được cho cả van CPVC, có trong bài cách xử lý khi tay gạt bị cứng, với lưu ý riêng là chất bôi trơn dùng cho van CPVC cần chịu nhiệt tốt hơn loại dùng cho van nước lạnh thông thường.
Câu hỏi thường gặp
Van bi CPVC chịu được nhiệt độ bao nhiêu?
Khoảng 93°C ở điều kiện làm việc liên tục, cao hơn uPVC (khoảng 60°C) chừng 33°C. Đây là dải tham khảo phổ biến của vật liệu, cần đối chiếu catalogue của model cụ thể vì mỗi hãng công bố giới hạn riêng theo cấp áp suất.
Van CPVC chịu 93°C thì có chịu được áp suất danh định ở nhiệt độ đó không?
Không. Cấp áp suất PN ghi trên nhãn van luôn đo ở 20°C. Càng gần ngưỡng nhiệt độ tối đa, áp suất cho phép càng giảm mạnh — ở khoảng 93°C, van CPVC PN16 chỉ còn giữ được khoảng 20–25% áp suất danh định theo xu hướng tham khảo phổ biến của vật liệu.
Van CPVC có dùng được keo dán giống van uPVC không?
Không nên. Keo dán CPVC có công thức hóa học riêng phù hợp với bề mặt nhựa CPVC. Dùng keo PVC cho ống CPVC khiến mối dán không đạt độ bền và độ kín cần thiết, đặc biệt nguy hiểm trong điều kiện nhiệt độ cao.
Van bi CPVC và van bi PP nên chọn loại nào cho hệ nước nóng?
Cả hai có ngưỡng nhiệt độ gần tương đương (CPVC khoảng 93°C, PP khoảng 80–90°C). PP có ưu thế hơn với hệ có tính kiềm mạnh, còn CPVC là lựa chọn phổ biến hơn cho hệ nước nóng tuần hoàn và cấp nước nồi hơi thông thường. Lựa chọn cụ thể nên dựa vào tính chất hóa học của lưu chất, không chỉ dựa vào nhiệt độ.
Vì sao van CPVC trong hệ nước nóng cần kiểm tra thường xuyên hơn van nước lạnh?
Vì van chịu chu kỳ giãn nở và co lại liên tục theo nhiệt độ vận hành thay đổi, khiến gioăng làm kín hao mòn nhanh hơn so với van chỉ tiếp xúc lưu chất ở nhiệt độ ổn định. Kiểm tra định kỳ giúp phát hiện sớm dấu hiệu gioăng mất độ đàn hồi trước khi xảy ra rò rỉ.
Tài liệu tham khảo:
- ASTM D1784 — Phân loại hợp chất PVC và CPVC cứng
- ASTM F441/F441M — Ống nhựa CPVC lịch trình 40 và 80
- ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
- Catalogue kỹ thuật van bi CPVC và bảng derating của hãng do V-ON phân phối.
