Van bi nhựa rắc co đôi (True Union) là gì? Tại sao nó đắt hơn van thường?

Trong các hệ thống đường ống công nghiệp, xử lý nước, hay thậm chí là hệ thống tưới tiêu dân dụng, việc lựa chọn đúng loại van đóng vai trò cốt lõi để đảm bảo sự vận hành trơn tru và tiết kiệm chi phí bảo trì. Khi tìm mua van bi nhựa, chắc hẳn bạn đã từng bắt gặp thuật ngữ “van bi nhựa rắc co đôi” (hay còn gọi là True Union Ball Valve) và nhận thấy mức giá của nó thường cao gấp 2, thậm chí gấp 3 lần so với các loại van bi dán keo hay vặn ren thông thường.

Vậy van bi nhựa rắc co đôi (True Union) là gì? Cấu tạo của nó có gì đặc biệt? Và quan trọng nhất: Tại sao nó lại đắt hơn van thường, liệu khoản đầu tư này có thực sự xứng đáng? Bài viết chuyên sâu dưới đây sẽ giải đáp toàn bộ những thắc mắc đó của bạn.

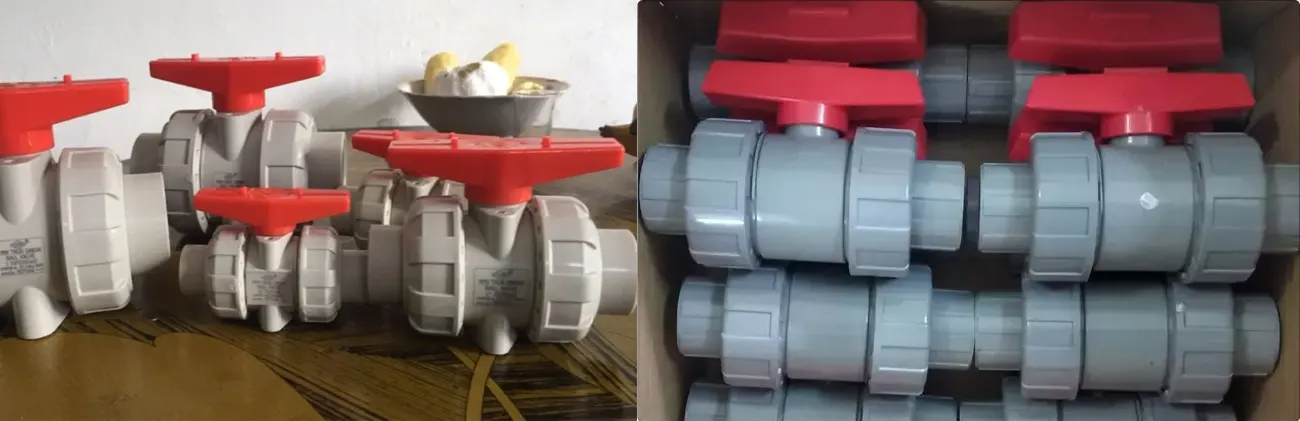

Van bi nhựa rắc co đôi (True Union Ball Valve) là gì?

Định nghĩa cơ bản

Van bi nhựa rắc co đôi (tiếng Anh: True Union Ball Valve hoặc Double Union Ball Valve) là một thiết bị kiểm soát dòng chảy trong hệ thống ống dẫn, sử dụng một quả bi rỗng, có lỗ xuyên tâm để đóng/mở hoặc điều tiết lưu chất.

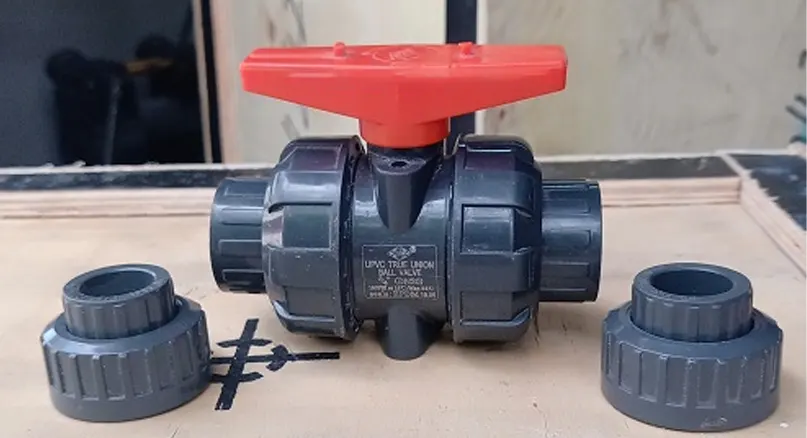

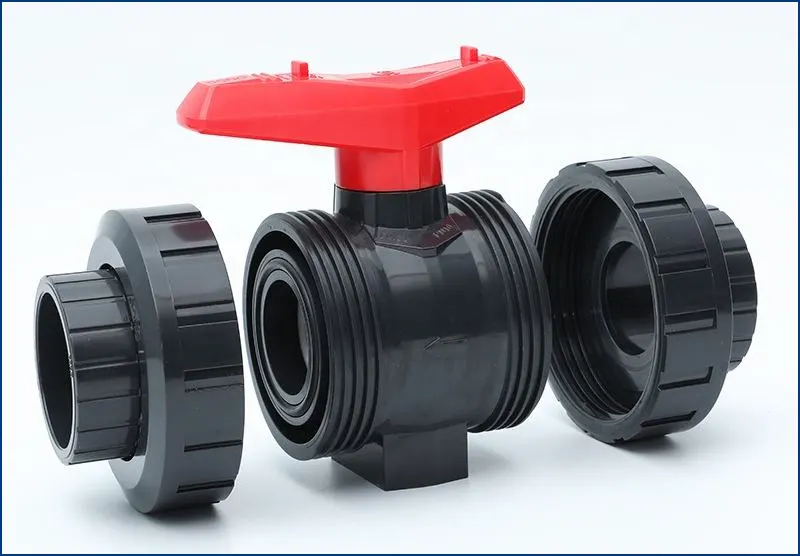

Điểm khác biệt cốt lõi và làm nên tên gọi của loại van này nằm ở thiết kế “rắc co đôi” (True Union). Ở hai đầu kết nối của van (đầu vào và đầu ra) đều được trang bị hai bộ rắc co (union nuts) có thể vặn ren để tháo rời. Thiết kế này cho phép thân van trung tâm có thể được tháo ra khỏi hệ thống đường ống một cách hoàn toàn độc lập mà không cần phải cắt bỏ ống hay tháo gỡ các đoạn ống lân cận.

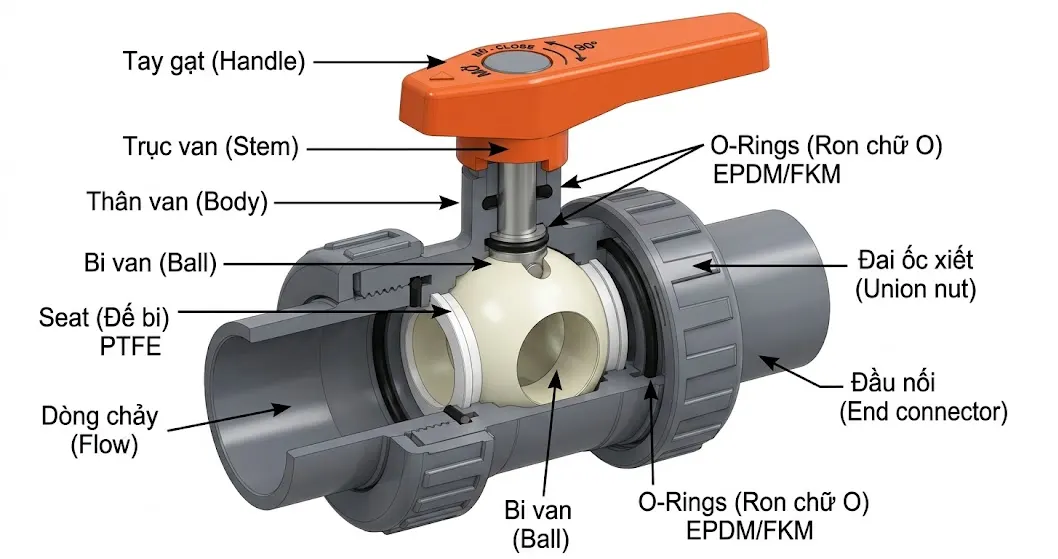

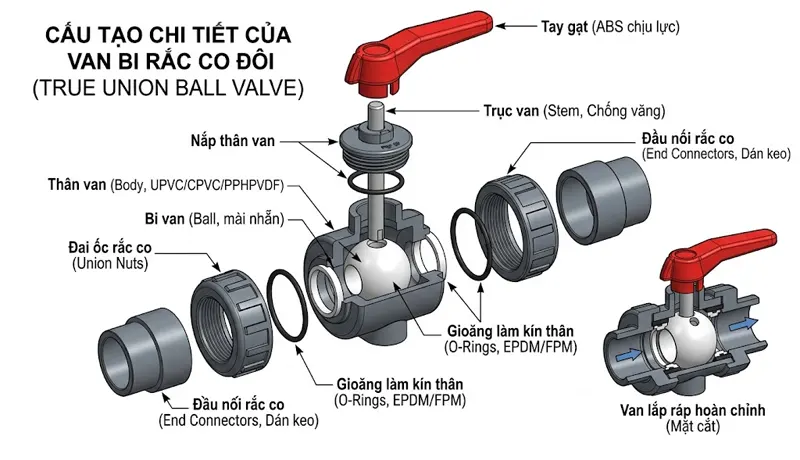

Cấu tạo chi tiết của van bi rắc co đôi

Để hiểu vì sao van True Union có giá trị cao, chúng ta cần nhìn vào cấu tạo phức tạp của nó. Một chiếc van bi nhựa rắc co đôi tiêu chuẩn bao gồm các bộ phận chính sau:

Tay gạt (Handle): Bộ phận dùng để vận hành (xoay 90 độ) để đóng/mở van. Thường được làm bằng nhựa ABS chịu lực.

Trục van (Stem): Thanh truyền động kết nối tay gạt với bi van. Trục van thường có cấu tạo chống văng (blow-out proof) để đảm bảo an toàn khi áp lực nước tăng đột ngột.

Thân van (Body): Chứa bi van và các vòng đệm. Thường làm từ các loại nhựa kỹ thuật như UPVC, CPVC, PPH, hoặc PVDF.

Bi van (Ball): Khối cầu có lỗ rỗng ở giữa, được mài nhẵn bề mặt để giảm ma sát và tạo độ kín khít cao.

Gioăng làm kín bi (Seat): Thường làm từ vật liệu PTFE (Teflon), giữ cho bi van được cố định và ngăn lưu chất rò rỉ qua bi khi đóng.

Gioăng làm kín thân (O-Rings): Thường làm từ cao su EPDM hoặc FPM (Viton), ngăn chặn sự rò rỉ ra môi trường bên ngoài.

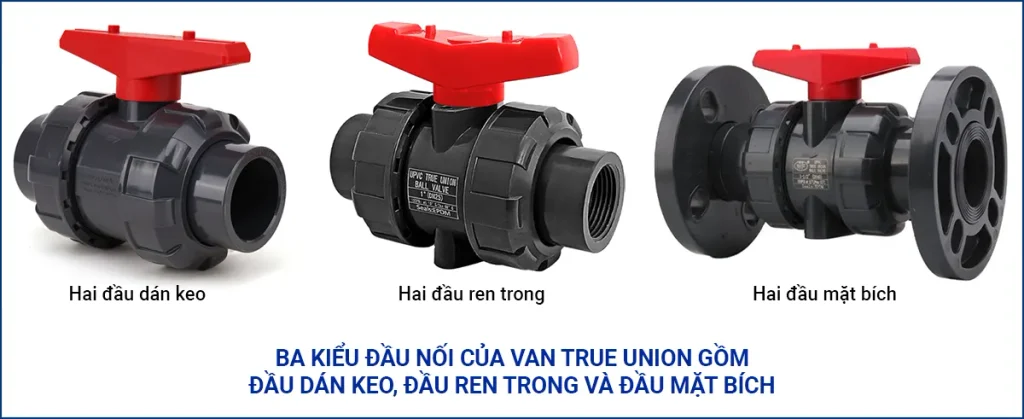

Hai đầu nối rắc co (End Connectors): Phần dán keo, hàn nhiệt hoặc nối ren với đường ống.

Đai ốc rắc co (Union Nuts): Hai vòng đai ốc vặn ren ngoài cùng, giúp siết chặt phần thân van vào hai đầu nối.

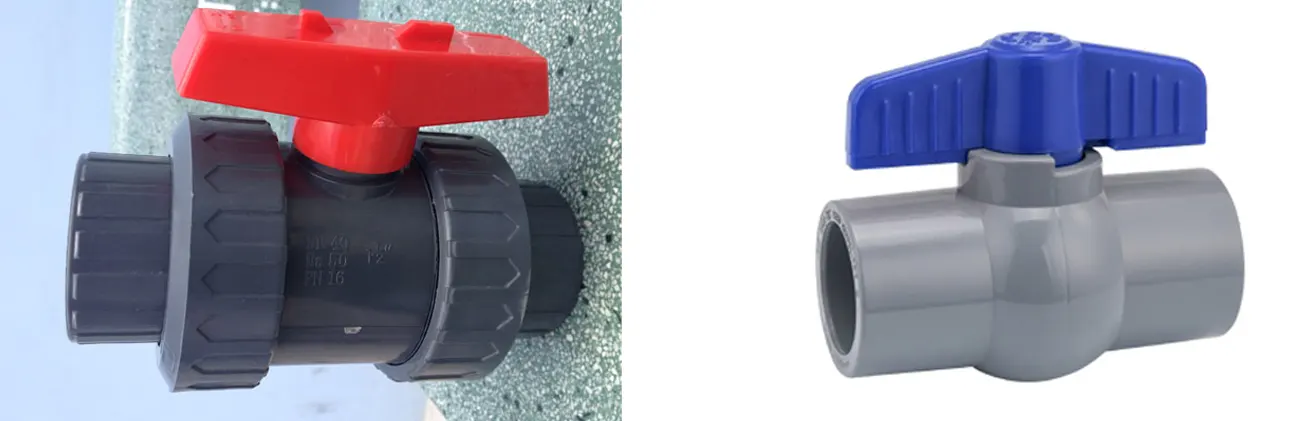

Tại sao van bi nhựa rắc co đôi (True Union) lại đắt hơn van thường?

Đây là câu hỏi phổ biến nhất của các chủ đầu tư và kỹ sư khi lên dự toán vật tư. Một chiếc van dán keo (Compact Ball Valve) có giá chỉ vài chục nghìn, trong khi van True Union cùng kích cỡ có thể lên tới vài trăm nghìn. Sự chênh lệch này đến từ 5 lý do cốt lõi sau đây:

Khả năng tháo lắp và bảo dưỡng trực tiếp (In-line Maintenance)

Đây là giá trị lớn nhất của van True Union. Với van dán keo 2 đầu thông thường, khi van bị hỏng, rò rỉ, kẹt bi hoặc mòn gioăng, bạn có duy nhất một cách xử lý: Cưa bỏ toàn bộ đoạn ống chứa van và dán lại một cụm van + ống mới. Điều này cực kỳ tốn thời gian, tốn vật tư phụ và gây gián đoạn hệ thống.

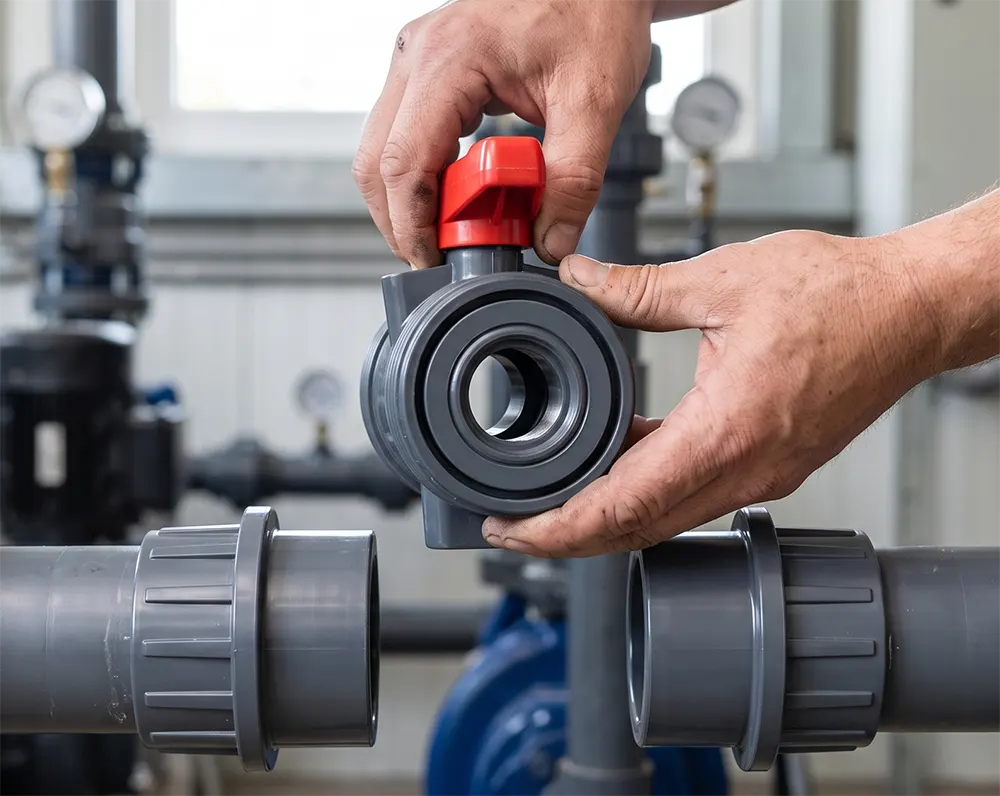

Ngược lại, với van rắc co đôi, bạn chỉ cần đóng dòng chảy, dùng tay (hoặc cờ lê chuyên dụng) vặn mở hai đai ốc rắc co ở hai đầu. Thân van sẽ dễ dàng được nhấc ra khỏi đường ống. Bạn có thể mang thân van đi vệ sinh, thay gioăng, hoặc thay một thân van mới vào mà không cần đụng chạm đến một cm đường ống nào.

Chi phí vòng đời (Total Cost of Ownership – TCO) thấp hơn

Dù chi phí đầu tư ban đầu (CAPEX) cao hơn, nhưng chi phí vận hành và bảo trì (OPEX) của van True Union lại thấp hơn rất nhiều so với van thường.

Hãy làm một bài toán nhỏ:

Van thường hỏng: Chi phí mua van mới + chi phí mua ống nhựa mới + chi phí mua keo dán + chi phí nhân công thợ sửa (2 tiếng) + thiệt hại do nhà máy phải dừng hoạt động (downtime).

Van True Union hỏng: Chi phí mua thân van thay thế hoặc bộ gioăng + chi phí nhân công (5 phút vặn tay).

Trong môi trường công nghiệp, nơi thời gian dừng máy được tính bằng hàng triệu đồng mỗi phút, van True Union là một khoản bảo hiểm hoàn hảo.

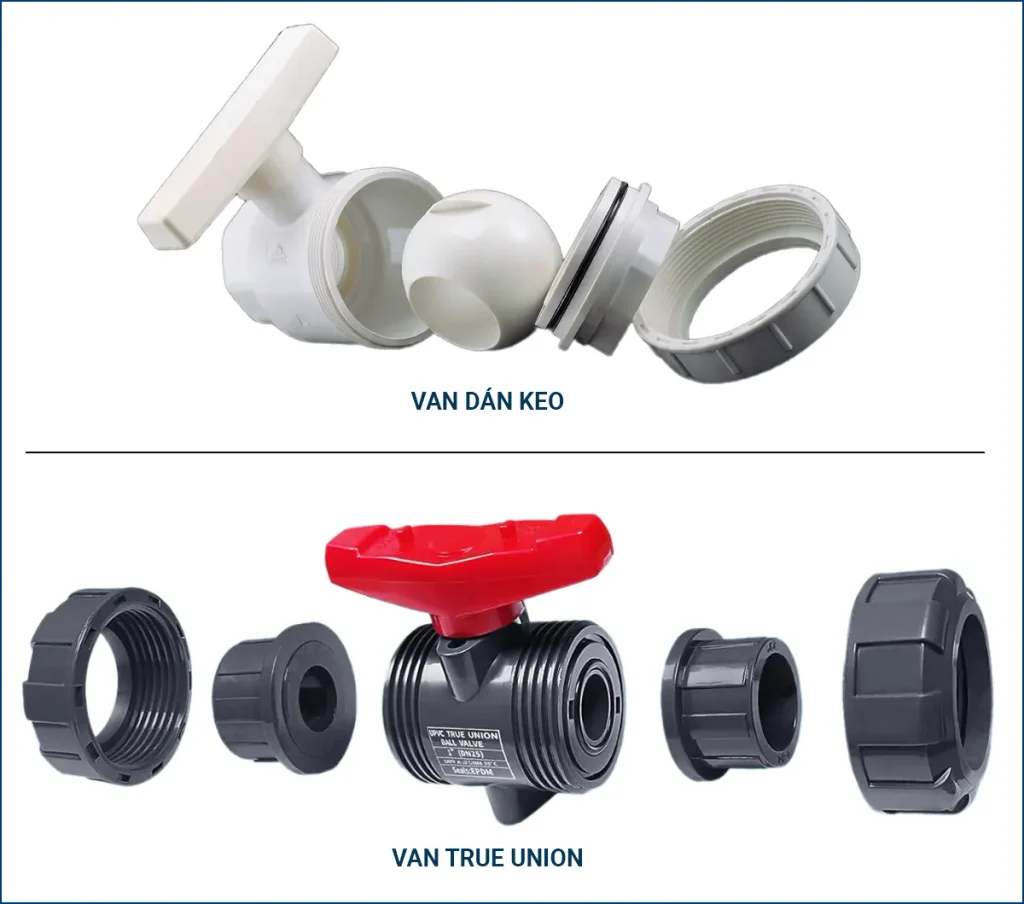

Cấu tạo phức tạp, nhiều linh kiện và vật liệu cao cấp hơn

Van thường chỉ là một khối nhựa đúc nguyên khối ép chết bi van bên trong. Nó không thể tháo rời.

Van True Union được chế tạo từ nhiều chi tiết rời rạc lắp ghép lại với nhau. Việc sản xuất các đai ốc, ren rắc co đòi hỏi khuôn đúc có độ chính xác (dung sai) cực kỳ cao để đảm bảo khi siết lại bằng tay vẫn không bị rò rỉ dưới áp lực 150 PSI (PN10/PN16).

Bên cạnh đó, vật liệu làm đệm làm kín của van True Union thường là PTFE (Teflon) đắt đỏ, kết hợp với O-ring EPDM hoặc Viton, cho khả năng chịu hóa chất và nhiệt độ vượt trội hơn hẳn so với ron cao su rẻ tiền trong van thường.

Khả năng tùy biến và thay thế linh kiện

Với thiết kế module, van True Union cho phép người dùng thay thế từng bộ phận bị hỏng. Nếu chỉ rách một chiếc gioăng cao su, bạn mua gioăng vài nghìn đồng thay vào là xong. Nếu bi van bị xước do cặn bẩn, bạn chỉ cần thay bi. Thiết kế này rất thân thiện với môi trường và chống lãng phí vật tư.

Hỗ trợ lắp đặt thiết bị truyền động (Actuator Ready)

Hầu hết các dòng van bi rắc co đôi công nghiệp đều được thiết kế với phần tán (Mounting Pad) theo tiêu chuẩn ISO 5211 ở phía trên trục van. Điều này cho phép người dùng dễ dàng tháo tay gạt bằng nhựa ra và lắp đặt các Bộ điều khiển điện (Electric Actuator) hoặc Bộ điều khiển khí nén (Pneumatic Actuator) để tự động hóa hệ thống. Van nhựa dán keo thường nguyên khối không thể làm được điều này.

Tìm hiểu thêm: Van bi nhựa công nghiệp: Cấu tạo, Phân loại (Rắc co đôi, dán keo) và Hướng dẫn sử dụng

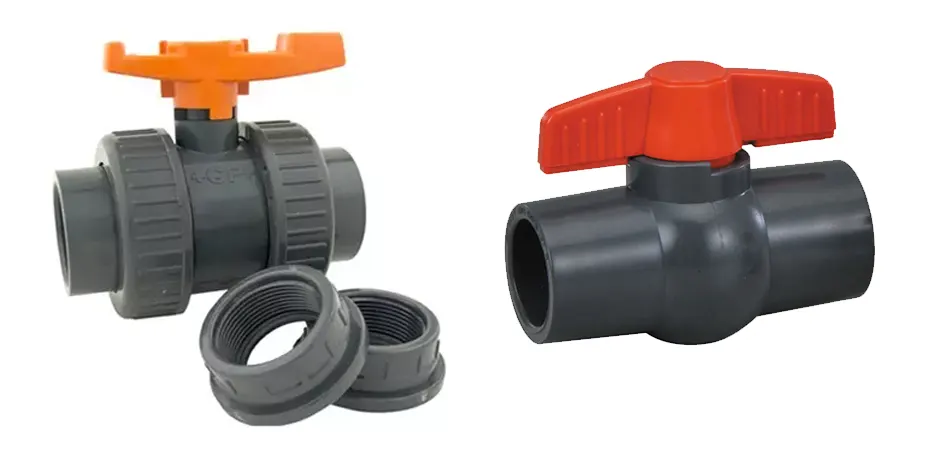

So sánh chi tiết: Van rắc co đôi (True Union) vs. Van thường (Compact)

Để bạn có cái nhìn trực quan nhất, hãy cùng xem qua bảng so sánh dưới đây:

Tiêu chí so sánh	Van bi nhựa rắc co đôi (True Union)	Van bi nhựa thường (Compact / Van dán keo)
Cấu tạo	Đa chi tiết, 2 đầu có rắc co tháo rời.	Đúc nguyên khối, cố định.
Bảo dưỡng / Thay thế	Cực kỳ dễ dàng. Tháo rời tại chỗ, không cần cắt ống.	Phức tạp. Phải cắt bỏ đường ống và dán lại toàn bộ.
Áp suất làm việc	Cao (Thường đạt PN10, PN16, lên tới 150 – 235 PSI).	Trung bình thấp.
Khả năng sửa chữa linh kiện	Có thể thay thế gioăng, bi, tay gạt rời.	Không thể sửa chữa, hỏng là vứt bỏ cả cụm.
Lắp bộ điều khiển tự động	Dễ dàng (Tích hợp tán ISO 5211).	Hầu như không thể.
Chi phí ban đầu (Giá mua)	Cao	Thấp
Chi phí bảo trì / Vận hành	Rất Thấp (Tiết kiệm thời gian và nhân công).	Rất Cao (Tốn công sửa chữa, gián đoạn hệ thống).

Các vật liệu chế tạo van bi nhựa rắc co đôi phổ biến

Tùy thuộc vào môi trường lưu chất (Nước sạch, hóa chất, axit, nhiệt độ cao), van True Union được sản xuất với nhiều loại nhựa khác nhau. Giá thành cũng phụ thuộc rất lớn vào vật liệu này:

Nhựa UPVC (Unplasticized Polyvinyl Chloride): Phổ biến nhất. Dùng cho nước cấp, nước thải, hồ bơi, và các hóa chất nhẹ. Chịu nhiệt độ từ 0 – 60°C.

Nhựa CPVC (Chlorinated Polyvinyl Chloride): Chịu nhiệt độ cao hơn UPVC (lên đến 90°C) và chịu hóa chất ăn mòn (đặc biệt là dung dịch Clo) tốt hơn. Thường dùng trong cấp nước nóng hoặc công nghiệp hóa chất.

Nhựa PP / PPH (Polypropylene): Có khả năng chống ăn mòn tuyệt vời với nhiều loại dung môi và axit. Chịu nhiệt lên tới 90-95°C. Thường được ứng dụng trong các nhà máy sản xuất thép, xi mạ.

Nhựa PVDF (Polyvinylidene Fluoride): Dòng vật liệu cao cấp nhất trong nhóm nhựa. Có khả năng chịu nhiệt cực cao (lên đến 120-140°C), kháng tia UV và miễn nhiễm với hầu hết các loại axit đậm đặc (như H2SO4, HNO3). Giá van PVDF True Union rất đắt đỏ, dùng cho hệ thống siêu tinh khiết hoặc hóa chất độc hại.

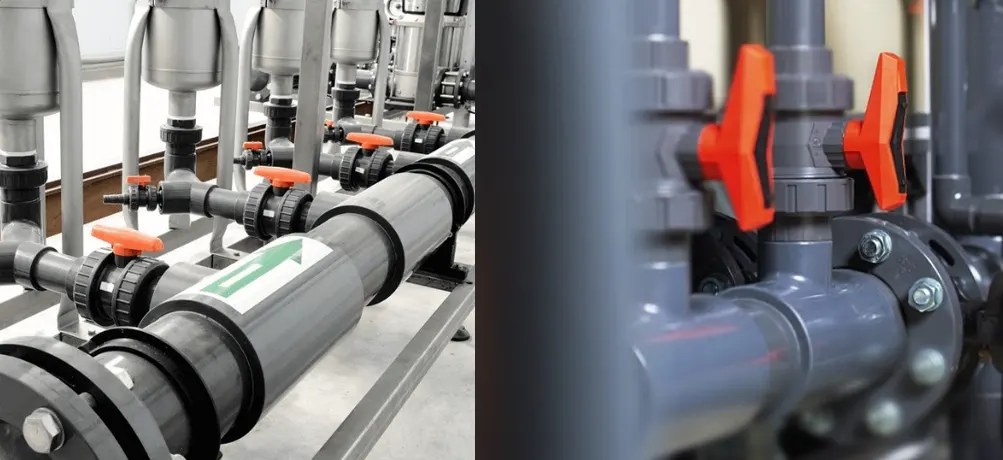

Ứng dụng thực tế: Khi nào BẮT BUỘC phải dùng van rắc co đôi?

Dù có giá thành cao, nhưng trong một số lĩnh vực, việc sử dụng van bi rắc co đôi không còn là “sự lựa chọn” mà là “tiêu chuẩn bắt buộc”:

Hệ thống xử lý nước RO, nước siêu tinh khiết (UPW): Các màng lọc RO và cột lọc cần được vệ sinh, bảo trì định kỳ (CIP). Van rắc co đôi cho phép cô lập và tháo rời các module một cách nhanh chóng.

Ngành công nghiệp hóa chất & Xi mạ: Hóa chất có tính ăn mòn làm mòn bi van và gioăng rất nhanh. Sử dụng van nguyên khối sẽ dẫn đến việc phải thay mới và hàn nối đường ống liên tục, gây nguy hiểm cho công nhân.

Hệ thống hồ bơi & Aquarium (Thủy cung): Các trạm bơm hồ bơi có không gian chật hẹp, bố trí đường ống phức tạp. Nếu van bị hỏng, việc đưa cưa vào cắt ống là bất khả thi. Van rắc co là cứu cánh duy nhất.

Hệ thống tưới tiêu nông nghiệp công nghệ cao (Smart Agriculture): Kết nối với các bộ châm phân bón (Venturi) hay hệ thống bơm, nơi cần thường xuyên tháo lắp để vệ sinh cặn rác.

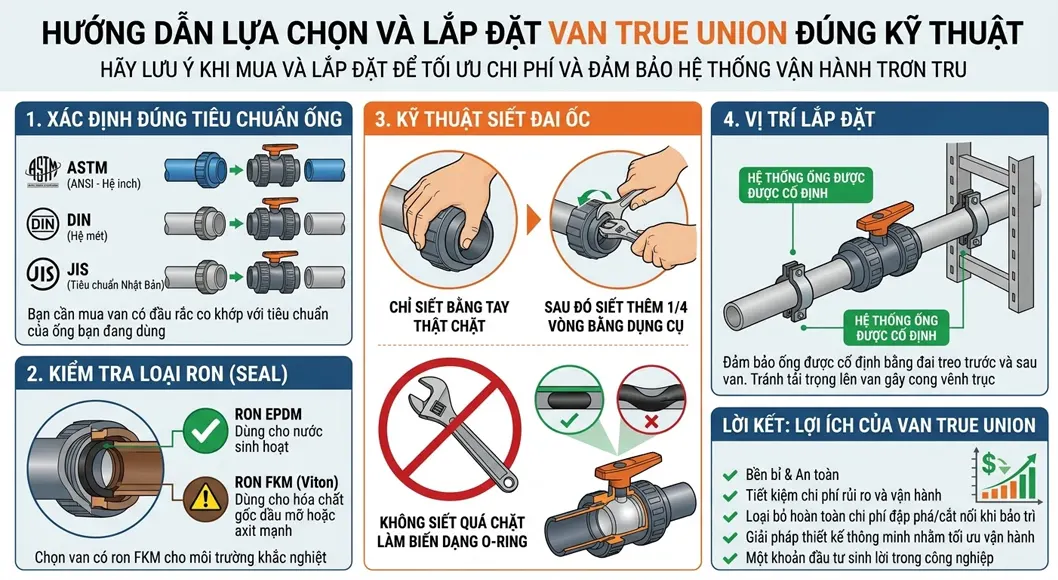

Hướng dẫn lắp đặt và bảo trì van bi True Union đúng kỹ thuật

Dù được thiết kế để dễ sử dụng, việc lắp đặt sai cách vẫn có thể khiến chiếc van đắt tiền này bị hỏng rò rỉ.

Lưu ý khi lắp đặt

Bước 1: Tháo 2 đai ốc rắc co và 2 đầu nối ra khỏi thân van.

Bước 2: Lồng 2 đai ốc vào đường ống trước. Sau đó mới tiến hành dán keo (với UPVC/CPVC) hoặc hàn nhiệt (với PP/PVDF) 2 đầu nối vào đường ống. Lưu ý: Không được để keo dán dính vào rãnh ren của đai ốc hoặc rơi vào ron cao su bên trong.

Bước 3: Đợi keo khô/mối hàn nguội hoàn toàn. Đặt thân van vào giữa. Kiểm tra xem 2 ron chữ O (O-ring) ở 2 mặt bích của thân van đã nằm đúng rãnh chưa.

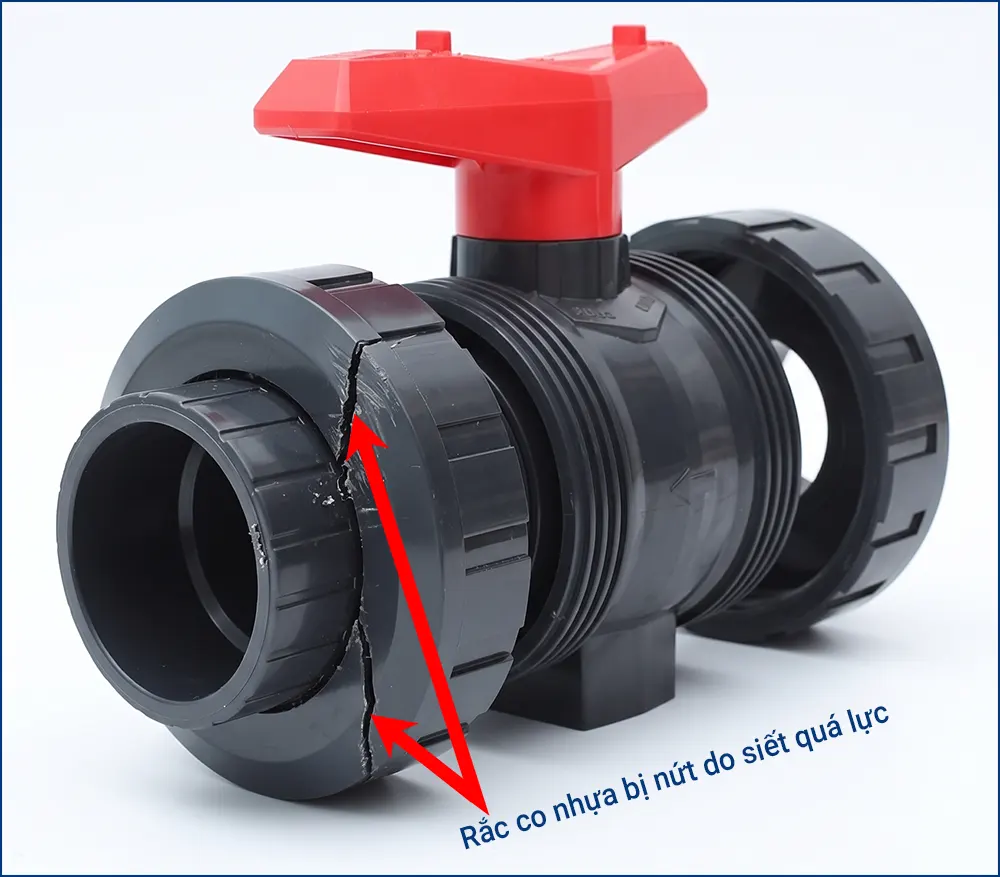

Bước 4: Vặn đai ốc bằng tay (Hand-tighten). Khuyến cáo quan trọng: Chì vặn chặt bằng tay để cảm nhận độ đầm. Tuyệt đối không dùng mỏ lết rãnh răng cưa hoặc cờ lê ống (Pipe wrench) siết quá lực, điều này sẽ làm nứt đai ốc nhựa hoặc làm bẹp ron cao su, gây rò rỉ ngay lập tức. Cần dùng cờ lê ngàm nhựa chuyên dụng nếu cần siết thêm.

Mẹo bảo trì kéo dài tuổi thọ

Nên xoay đóng/mở van định kỳ (1-2 tháng/lần) nếu hệ thống ít hoạt động để tránh tình trạng bi van bị kẹt cứng do cặn bám.

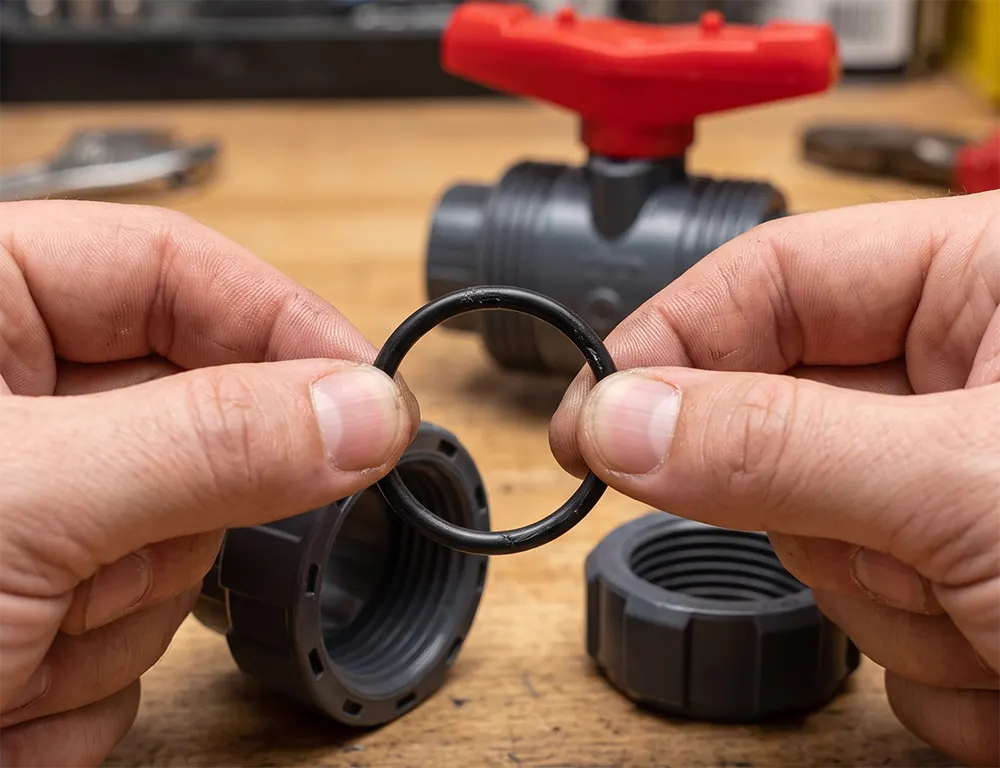

Khi tháo van ra vệ sinh, nên bôi một lớp mỏng mỡ bôi trơn silicon (Silicon Grease) lên các gioăng cao su O-ring để chống lão hóa và giúp đai ốc vặn nhẹ nhàng hơn trong lần sau. Tuyệt đối không dùng mỡ bò gốc dầu mỏ (Petroleum) vì sẽ làm hỏng gioăng cao su EPDM.
