Van bi 3 ngã chữ L có lỗ khoan hình chữ L bên trong bi, chỉ nối được 2 trong 3 cửa tại một thời điểm — dùng để chuyển hướng dòng chảy. Van bi 3 ngã chữ T có lỗ khoan hình chữ T, nối cùng lúc cả 3 cửa — dùng để trộn hai dòng vào một hoặc chia một dòng thành hai. Nhìn bên ngoài hai loại giống hệt nhau; sự khác biệt nằm hoàn toàn bên trong quả bi.
Đây là lỗi đặt hàng nhầm khá phổ biến vì lý do đơn giản: nhân viên kinh doanh hỏi “anh cần van 3 ngã”, khách hàng trả lời “ừ, van 3 ngã”, và cả hai bên không ai nhắc tới chữ L hay chữ T. Van giao về đúng cỡ, đúng vật liệu, đúng kiểu kết nối — nhưng dòng chảy không đi đúng hướng mình muốn.
Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON. Sau khi đọc xong, bạn sẽ biết chính xác loại nào làm được việc gì, và cách mô tả đúng khi đặt hàng.
Van bi nhựa 3 ngã là gì?

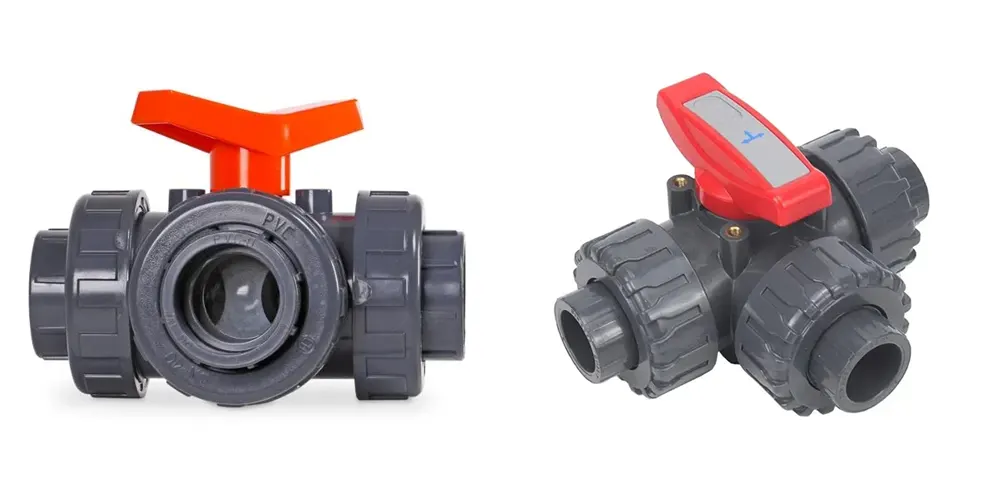

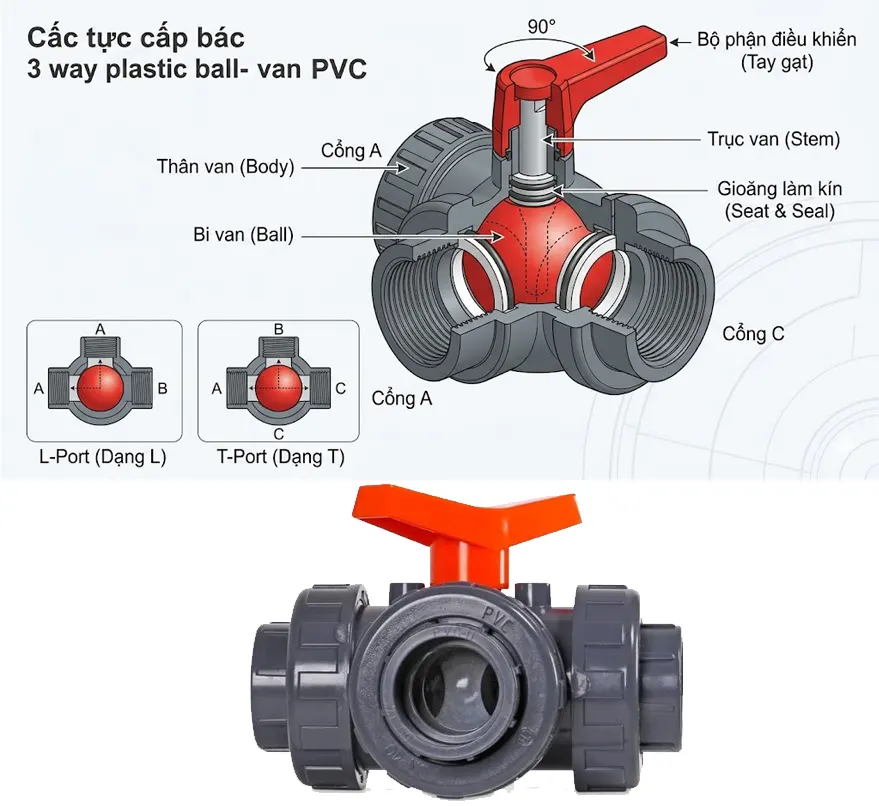

Van bi 3 ngã (3-way ball valve) là loại van có ba cửa kết nối thay vì hai, và quả bi bên trong được khoan lỗ theo hình đặc biệt để kiểm soát dòng chảy qua nhiều hướng. Về cấu tạo ngoài, van 3 ngã gần như giống hệt van bi thông thường — cùng thân van, cùng trục, cùng tay gạt. Sự khác biệt chỉ nằm ở hình dạng lỗ khoan bên trong quả bi và số cửa trên thân van.
Ba cửa của van 3 ngã thường được ký hiệu là A, B và C, hoặc theo vị trí: cửa chung (common port), cửa ra 1 và cửa ra 2. Tùy kiểu lắp, cửa chung có thể là cửa vào hoặc cửa ra.

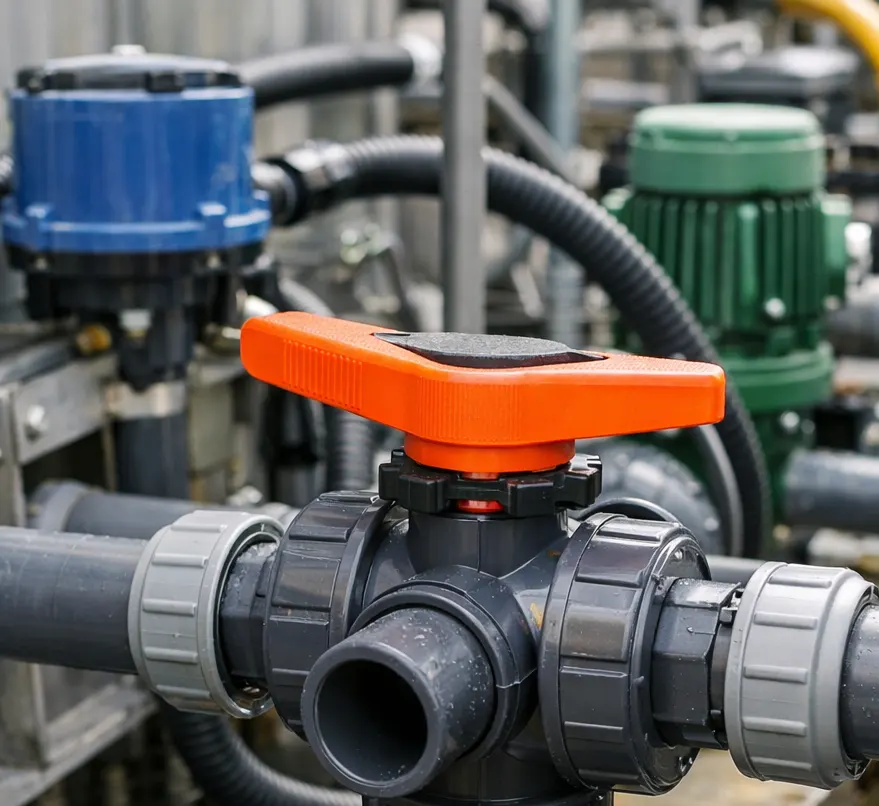

Trong thực tế lắp đặt, van 3 ngã thay thế một cụm gồm hai van thông thường cộng với một đoạn ống chữ T. Ưu điểm là gọn hơn, ít điểm rò rỉ hơn và thao tác chuyển hướng chỉ cần xoay một tay gạt thay vì đóng mở hai van riêng. Các thông số kỹ thuật cơ bản như vật liệu thân van, cấp áp suất và kiểu kết nối không thay đổi so với van bi 2 ngã. So sánh đầy đủ cả hai loại van có trong bài cấu tạo và phân loại van bi nhựa.
Bi chữ L hoạt động thế nào?
Lỗ khoan trong bi chữ L có hình chữ L: hai đường vuông góc, hai đường này gặp nhau ở tâm bi. Lỗ này chỉ nối được hai trong ba cửa của van tại mỗi vị trí xoay.
Khi tay gạt xoay, bi xoay theo và thay đổi cửa nào đang được nối thông. Ở mỗi vị trí 90°, van đóng hoàn toàn một cửa và mở thông hai cửa còn lại.

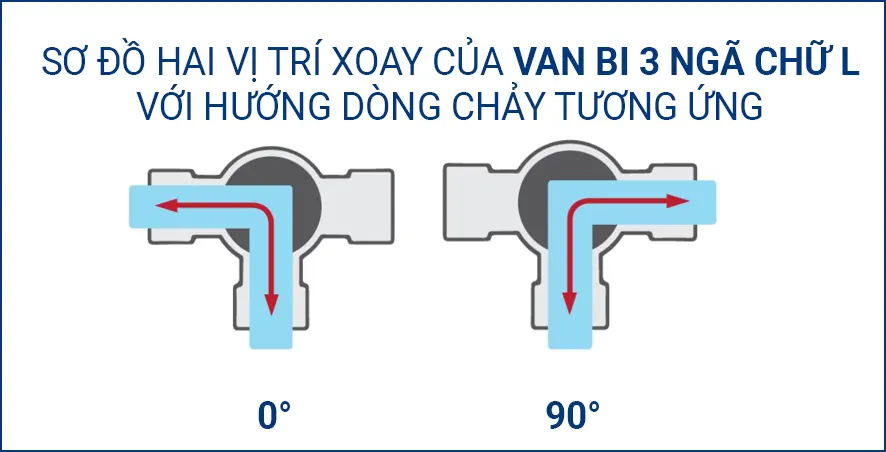

Sơ đồ hướng dòng chảy của bi chữ L theo vị trí xoay
Giả sử A là cửa chung, B và C là hai cửa phụ:
| Vị trí tay gạt | Cửa thông | Cửa bị chặn | Ứng dụng |
|---|---|---|---|
| 0° | A ↔ B | C đóng | Dòng từ A sang B |
| 90° | B ↔ C | A đóng | Chuyển dòng từ B sang C |
Điểm quan trọng: ở tất cả các vị trí, không bao giờ cả ba cửa thông nhau cùng lúc. Đây là đặc tính cơ bản của bi chữ L — nó luôn chặn ít nhất một cửa A hoặc C.
Ứng dụng phổ biến nhất là chuyển nguồn cấp. Ví dụ: một bơm phục vụ hai bể chứa riêng biệt, dùng van 3 ngã chữ L để xoay chọn bơm vào bể 1 hoặc bể 2 mà không cần hai van riêng.
Danh sách đầy đủ các cỡ và vật liệu van bi 3 ngã có sẵn tại danh mục van bi nhựa 3 ngã tại V-ON.
Bi chữ T hoạt động thế nào?
Lỗ khoan trong bi chữ T có hình chữ T: một đường thẳng xuyên qua tâm bi và một đường vuông góc thông ra cửa thứ ba. Ở bất kỳ vị trí nào mà lỗ T chưa bị chặn hoàn toàn, cả ba cửa đều có thể thông nhau cùng lúc.
Đây là điểm khác biệt căn bản: bi chữ T có thể cho phép dòng chảy đi qua cả ba hướng đồng thời, điều mà bi chữ L không bao giờ làm được.

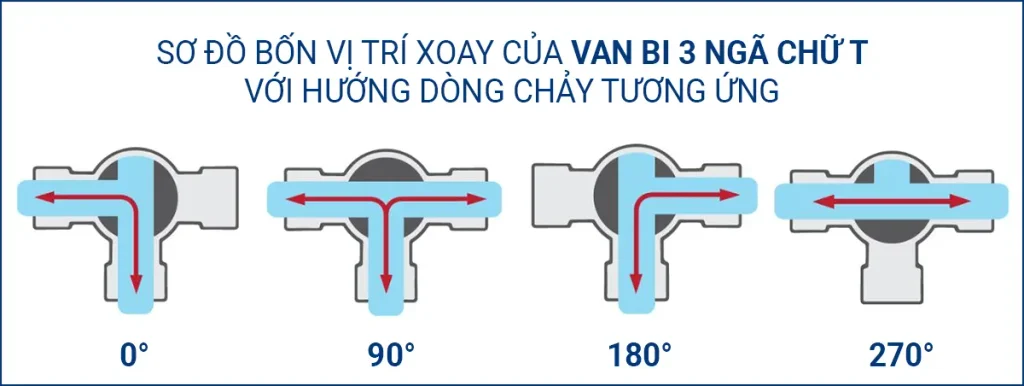

Sơ đồ hướng dòng chảy của bi chữ T theo vị trí xoay
| Vị trí tay gạt | Trạng thái | Ứng dụng |
|---|---|---|
| 0° | Ba cửa A, B, C đều thông nhau | Trộn hai nguồn vào, hoặc chia một nguồn ra hai |
| 90° | A ↔ B thông, C đóng | Chỉ dùng một nhánh |
| 180° | Ba cửa đều thông (đường T xoay ngược) | Tương tự 0° |
| 270° | A ↔ C thông, B đóng | Chỉ dùng nhánh còn lại |
Điều cần lưu ý: tuy bi chữ T cho phép thông cả ba cửa, điều đó không có nghĩa là lưu lượng phân chia đều. Tỷ lệ phân chia phụ thuộc vào áp suất và sức cản của từng nhánh. Nếu cần phân chia lưu lượng theo tỷ lệ chính xác, van bi không phải thiết bị phù hợp — cần dùng van điều tiết chuyên dụng.
Ứng dụng điển hình nhất của bi chữ T là hệ tuần hoàn nước nóng. Bơm đẩy nước nóng từ bình đun, van 3 ngã chữ T ở đầu ra cho phép vừa cấp nước tới điểm sử dụng vừa đồng thời tuần hoàn một phần về bình. Khi cần chuyển sang chế độ chỉ tuần hoàn hoặc chỉ cấp, xoay 90° để chặn một nhánh.
Vì van 3 ngã chữ T thường được lắp ở những vị trí then chốt và cần thay gioăng định kỳ, phần lớn ứng dụng công nghiệp chọn kết hợp với kiểu rắc co đôi để tháo lắp dễ. Đặc điểm của dòng van rắc co đôi True Union có trong bài riêng.
So sánh trực tiếp bi chữ L và bi chữ T

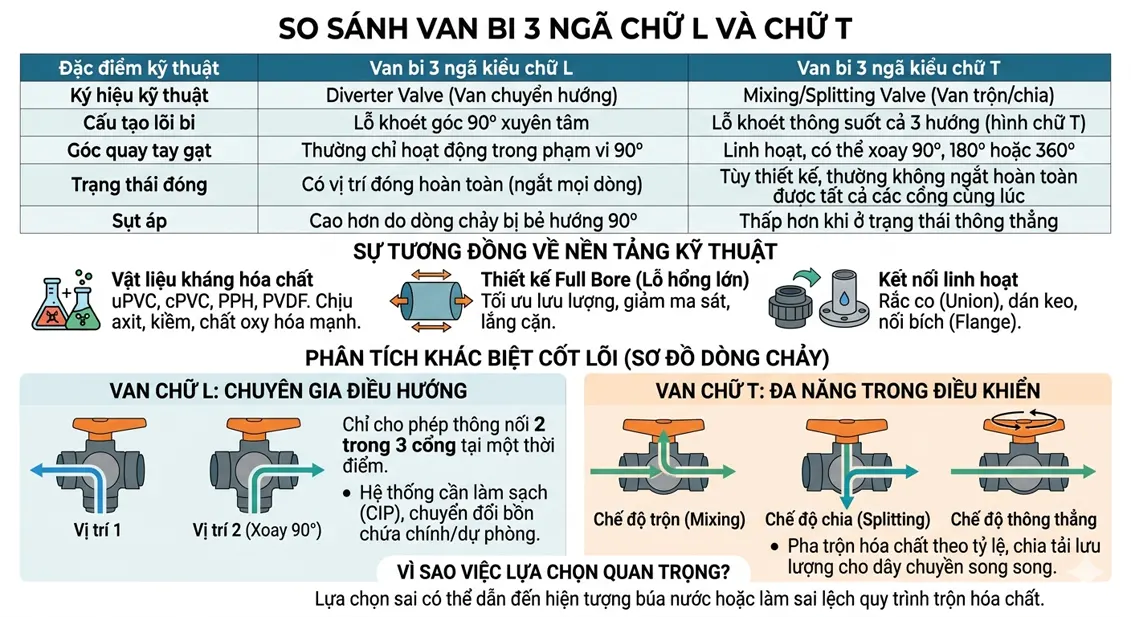

Bảng dưới đây là điểm khác biệt cốt lõi giữa hai loại, đủ để ra quyết định mà không cần đọc thêm.
| Tiêu chí | Bi chữ L | Bi chữ T |
|---|---|---|
| Hình dạng lỗ khoan | Hình chữ L | Hình chữ T |
| Số cửa thông tối đa tại một thời điểm | 2 trong 3 | 3 trong 3 |
| Có thể đóng hoàn toàn một cửa | Có | Có (ở vị trí 90° và 270°) |
| Có thể thông cả ba cửa cùng lúc | Không | Có (ở vị trí 0° và 180°) |
| Chức năng chính | Chuyển hướng dòng chảy | Trộn hoặc chia dòng chảy |
| Ứng dụng điển hình | Chọn nguồn cấp, bypass thiết bị | Tuần hoàn, hòa trộn, phân phối |
| Nhìn bên ngoài có phân biệt được không | Không — cùng hình dáng thân van | Không — cùng hình dáng thân van |

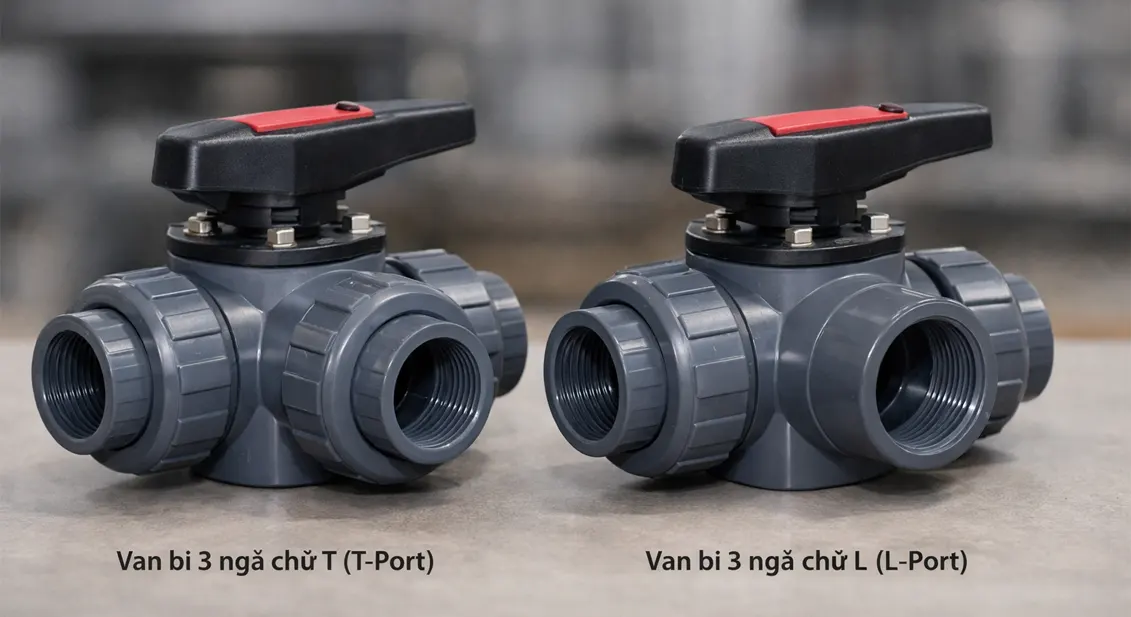

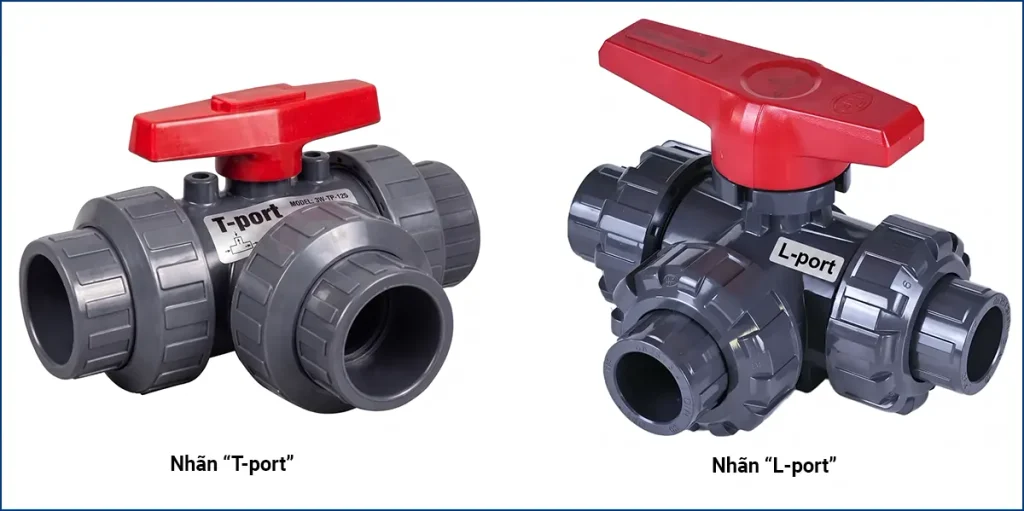

Dòng cuối của bảng là điểm hay bị bỏ qua nhất: hai loại trông giống hệt nhau từ bên ngoài. Cách duy nhất để biết đang cầm loại nào là xem nhãn sản phẩm (thường ghi L-port hoặc T-port) hoặc nhìn vào lỗ cửa khi van mở hoàn toàn — nếu thấy lỗ tròn thẳng xuyên qua thì là L-port, nếu thấy thêm lỗ phụ vuông góc thì là T-port.
Chọn L hay T cho từng ứng dụng cụ thể
Câu hỏi ngắn gọn để tự xác định loại mình cần: dòng chảy của tôi có cần đi theo ba hướng cùng lúc không?
Nếu không — chỉ cần chuyển hướng từ điểm này sang điểm khác — chọn bi chữ L.
Nếu có — cần trộn hai nguồn vào một, hoặc chia một nguồn ra hai hướng đồng thời — chọn bi chữ T.
Tình huống dùng bi chữ L
- Chọn nguồn cấp: bồn A hoặc bồn B, không bao giờ cả hai cùng lúc.
- Bypass thiết bị bảo trì: cô lập thiết bị A, chuyển dòng sang đường vòng B.
- Hệ tưới nhỏ giọt nhiều khu vực: tưới khu 1 hoặc khu 2, không tưới đồng thời.
- Phòng xét nghiệm: chuyển mẫu giữa các buồng, đảm bảo không lẫn hai dòng.
Tình huống dùng bi chữ T
- Tuần hoàn nước nóng: vừa cấp cho điểm sử dụng vừa tuần hoàn về bình đun.
- Hệ xử lý nước: phân phối một dòng xử lý ra hai tuyến song song.
- Trộn dung dịch: hai nguồn đổ vào van, ra một đường hỗn hợp.
- Hệ bơm dự phòng: bơm chính và bơm dự phòng đều nối vào, đầu ra là một đường chung.
Cần lưu ý thêm về kiểu kết nối khi chọn van 3 ngã cho hệ thống cần bảo trì. Van 3 ngã ở vị trí then chốt (đầu vào thiết bị đắt tiền, điểm phân phối trung tâm) nên dùng kiểu van rắc co đôi True Union để tháo lắp mà không cần cắt ống. Chi phí ban đầu cao hơn nhưng bảo trì sau này không phải cắt phá.
3 ngã chữ L
Chọn cỡ van 3 ngã phù hợp
Cỡ van 3 ngã cần khớp với đường ống theo đúng hệ ký hiệu đang dùng. Phần lớn vấn đề khi đặt hàng không đến từ sai L hay T, mà đến từ nhầm cỡ giữa ba hệ ký hiệu: DN, phi và inch.
Với đường ống cấp thoát nước thông thường ở Việt Nam, cỡ van 3 ngã hay gặp nhất là DN20 (phi 27) cho nhánh sinh hoạt và DN25 đến DN50 cho tuyến chính. Tra đối chiếu đầy đủ ba hệ ký hiệu và đường kính ống tương ứng tại bảng tra kích thước van bi nhựa DN – phi.
Một điểm đặc thù của van 3 ngã so với van 2 ngã cùng DN: tổn thất áp khi cả ba cửa thông (với bi chữ T) cao hơn đáng kể so với van 2 ngã mở hoàn toàn. Lý do là dòng chảy bị chia hoặc hợp nhau tạo ra xáo trộn bên trong bi. Với hệ thống nhạy cảm về áp suất, cần tính thêm hệ số tổn thất cục bộ này khi thiết kế đường ống.
Kiểu vận hành cho van 3 ngã
Van 3 ngã có thể vận hành thủ công bằng tay gạt giống van 2 ngã thông thường. Tuy nhiên một điểm cần lưu ý: với bi chữ T, tay gạt có bốn vị trí dừng có ý nghĩa khác nhau (0°, 90°, 180°, 270°), không đơn giản là mở/đóng như van 2 ngã. Người vận hành cần hiểu rõ sơ đồ dòng chảy hoặc có nhãn chỉ vị trí gắn tại chỗ để không xoay nhầm.

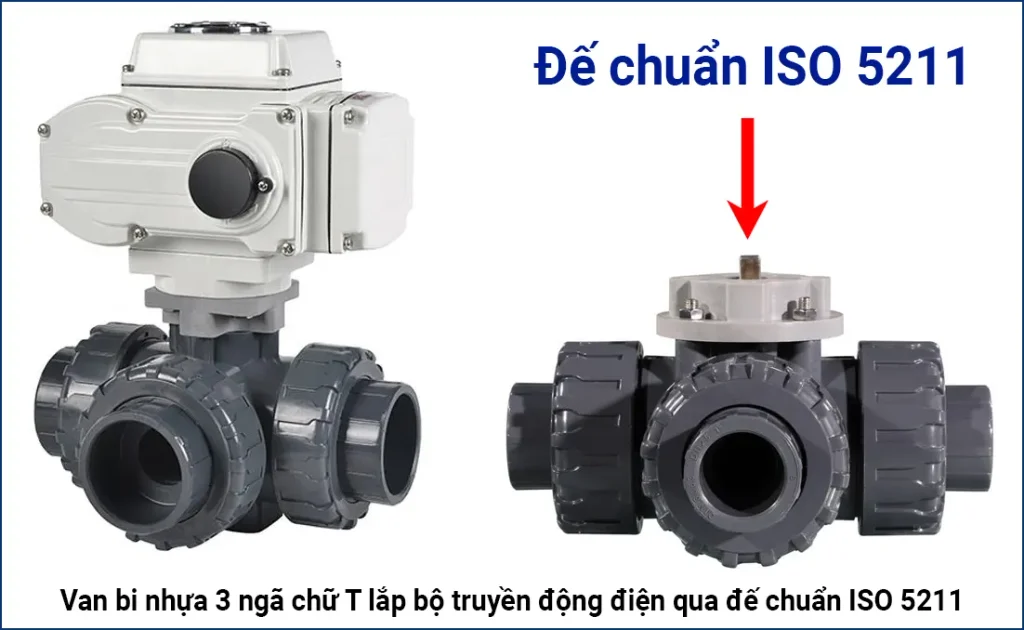

Với hệ thống tự động, van 3 ngã cũng lắp được bộ truyền động điện hoặc khí nén qua đế chuẩn ISO 5211, tương tự van 2 ngã. Bộ truyền động cho van 3 ngã cần điều chỉnh được để dừng tại bốn vị trí chứ không chỉ hai, nên phải chọn model hỗ trợ multi-position. Chi tiết về từng kiểu vận hành và cách chọn bộ truyền động phù hợp có trong bài quy trình lắp đặt và vận hành van bi nhựa.
Lỗi thường gặp khi chọn và đặt hàng van 3 ngã
Đây là các lỗi thực tế hay gặp, không phải lý thuyết.
Không ghi rõ L hay T khi đặt hàng
Như đã nói ở đầu bài: nhà cung cấp không thể đoán loại bi bạn cần chỉ từ thông tin “van 3 ngã”. Khi đặt hàng, luôn ghi đủ: cỡ DN, vật liệu, kiểu kết nối, và L-port hoặc T-port. Nếu chưa chắc loại nào phù hợp, mô tả bài toán dòng chảy cụ thể để nhân viên kỹ thuật xác nhận.
Lắp van chữ L nhưng mong đợi hoạt động như chữ T
Tình huống hay gặp: lắp van 3 ngã chữ L vào hệ tuần hoàn với mong đợi vừa cấp vừa tuần hoàn đồng thời. Van lắp xong, dòng chảy không như thiết kế. Nguyên nhân là bi chữ L không bao giờ cho ba cửa thông cùng lúc — chức năng đó chỉ có ở bi chữ T.
Nhầm hướng lắp cửa chung
Với bi chữ L, cửa nào là cửa chung (common port) ảnh hưởng tới sơ đồ dòng chảy ở từng vị trí xoay. Lắp sai hướng có thể khiến van hoạt động ngược với mong đợi. Luôn kiểm tra nhãn trên thân van và đối chiếu với sơ đồ trước khi dán keo hoặc siết rắc co.
Dùng van 3 ngã để tiết lưu
Không khác van 2 ngã: van bi — dù 2 ngã hay 3 ngã — không được mở hé để điều tiết lưu lượng. Mở hé gây xói mòn mép bi và hỏng gioăng nhanh chóng. Danh sách lỗi vận hành và cách xử lý đầy đủ có trong bài các lỗi thường gặp ở van bi nhựa.
Hướng dẫn lắp đặt van bi 3 ngã đúng kỹ thuật
Quy trình lắp không khác nhiều so với van 2 ngã, nhưng có hai điểm bổ sung cần chú ý.

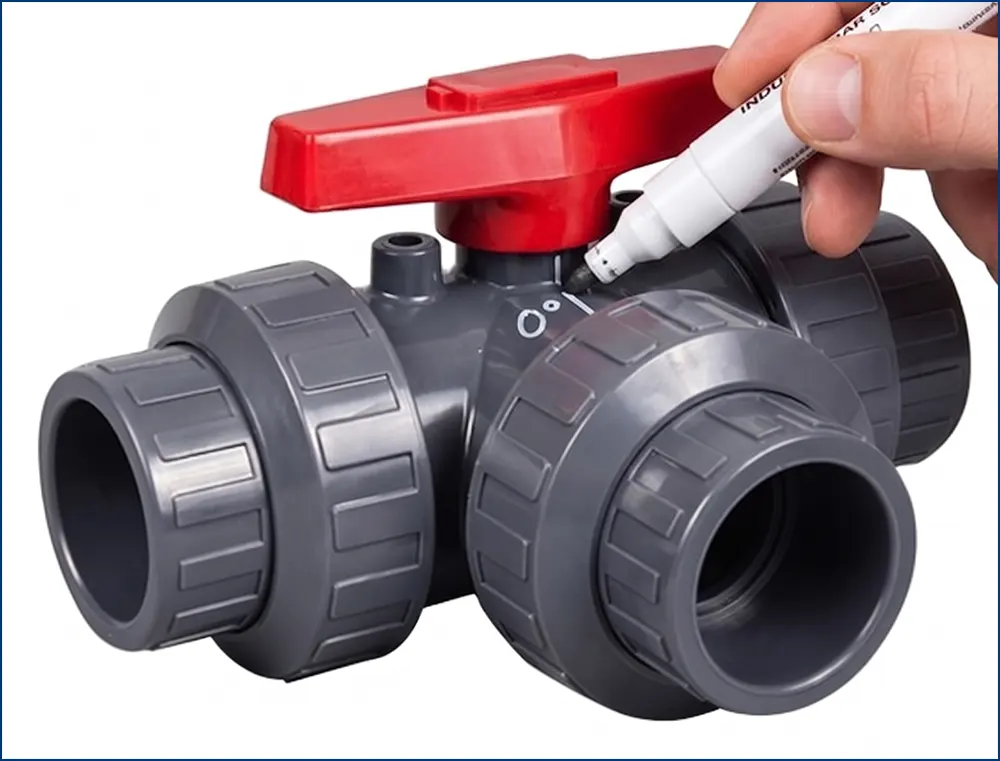

Đánh dấu vị trí trước khi lắp. Sau khi xác định sơ đồ dòng chảy, dùng bút không phai đánh dấu vị trí 0° trên thân van và trên đường ống tương ứng. Khi van đã dán keo hoặc siết rắc co, việc xoay nhầm vị trí vẫn xảy ra được, và mất thêm thời gian mới xác định được vấn đề.
Kiểm tra hướng cửa chung trước khi dán keo. Với van dán keo, một khi đã dán thì không thể tháo ra xoay lại. Cầm van lên, xoay tay gạt qua từng vị trí 90°, theo dõi dòng chảy giả định bằng tay theo từng cửa. Chỉ dán keo khi đã xác nhận cửa chung đúng hướng.
Một điểm khác biệt khi dán keo van 3 ngã: có ba đầu ống cần dán thay vì hai, nên thời gian bôi keo và giữ ống chịu lực dài hơn. Không nên dán cả ba đầu cùng một lúc — dán từng đầu một, chờ keo đủ cứng để giữ vị trí, rồi dán tiếp đầu tiếp theo.
Câu hỏi thường gặp
Van bi 3 ngã chữ L và chữ T khác nhau chỗ nào?
Khác nhau ở hình dạng lỗ khoan bên trong bi van. Bi chữ L có lỗ hình chữ L, chỉ nối được tối đa 2 trong 3 cửa tại mỗi vị trí xoay, dùng để chuyển hướng dòng chảy. Bi chữ T có lỗ hình chữ T, có thể nối cả 3 cửa cùng lúc, dùng để trộn hoặc chia dòng chảy.
Nhìn bên ngoài có phân biệt được van 3 ngã chữ L và chữ T không?

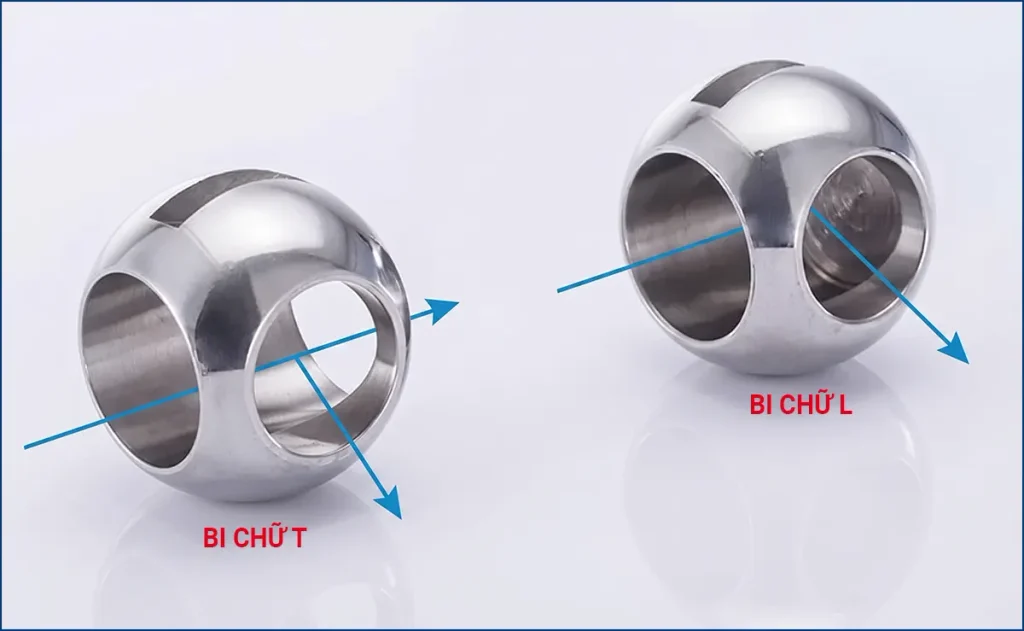

Không phân biệt được chỉ bằng mắt nhìn bên ngoài vì hai loại có cùng hình dáng thân van. Cách xác định là đọc nhãn trên thân van (ghi L-port hoặc T-port) hoặc nhìn vào lỗ cửa khi van mở hoàn toàn — bi chữ T sẽ có thêm lỗ phụ vuông góc.
Van bi 3 ngã chữ T có thể đóng hoàn toàn một cửa không?
Có. Ở vị trí 90° và 270°, bi chữ T chặn hoàn toàn một trong ba cửa, tương tự bi chữ L. Chỉ ở vị trí 0° và 180° thì cả ba cửa mới thông nhau.
Dùng van 3 ngã thay được cho hai van thông thường không?
Trong nhiều trường hợp có thể, nhưng cần tính toán hướng dòng chảy cẩn thận. Van 3 ngã chỉ thao tác được một tay gạt nên đơn giản hóa vận hành, nhưng cũng có nghĩa là hai nhánh không thể điều khiển độc lập nhau như khi dùng hai van riêng.
Van bi 3 ngã có dùng để tiết lưu được không?
Không. Giống như van bi 2 ngã, van bi 3 ngã chỉ được dùng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Mở hé để điều tiết lưu lượng gây xói mòn mép bi và hỏng gioăng nhanh chóng.
Bộ truyền động điện cho van 3 ngã có khác bộ truyền động cho van 2 ngã không?
Về cơ khí thì lắp cùng tiêu chuẩn ISO 5211. Tuy nhiên với van 3 ngã chữ T, bộ truyền động cần hỗ trợ điều chỉnh dừng tại bốn vị trí (0°, 90°, 180°, 270°) thay vì chỉ hai vị trí như van 2 ngã. Khi đặt hàng bộ truyền động cho van 3 ngã cần nói rõ yêu cầu này.
Cỡ van 3 ngã chọn thế nào?
Theo đường kính ống, giống như van 2 ngã. Lưu ý rằng tổn thất áp của van 3 ngã khi ba cửa thông (với bi chữ T) cao hơn van 2 ngã cùng cỡ do dòng chảy xáo trộn bên trong bi. Hệ thống nhạy cảm về áp suất cần tính thêm hệ số tổn thất này khi thiết kế.
Tài liệu tham khảo:
- ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
- ISO 5211 — Đế gá bộ truyền động cho van xoay 1/4 vòng
- ASTM D2467 — Phụ kiện ống PVC Schedule 80 kiểu nong dán keo
- Catalogue kỹ thuật van bi 3 ngã của hãng do V-ON phân phối.
