Tổng hợp kiến thức cần biết về van bi DN80

Van bi DN80 với đường kính danh nghĩa 80mm đang ngày càng được ứng dụng rộng rãi trong các hệ thống đường ống công nghiệp quy mô vừa và lớn, đáp ứng nhu cầu điều tiết dòng lưu chất trong sản xuất. Để hiểu rõ hơn những điểm nổi bật của dòng van này, mời bạn cùng đội ngũ tư vấn từ đại lý VON tìm hiểu chi tiết ngay sau đây.

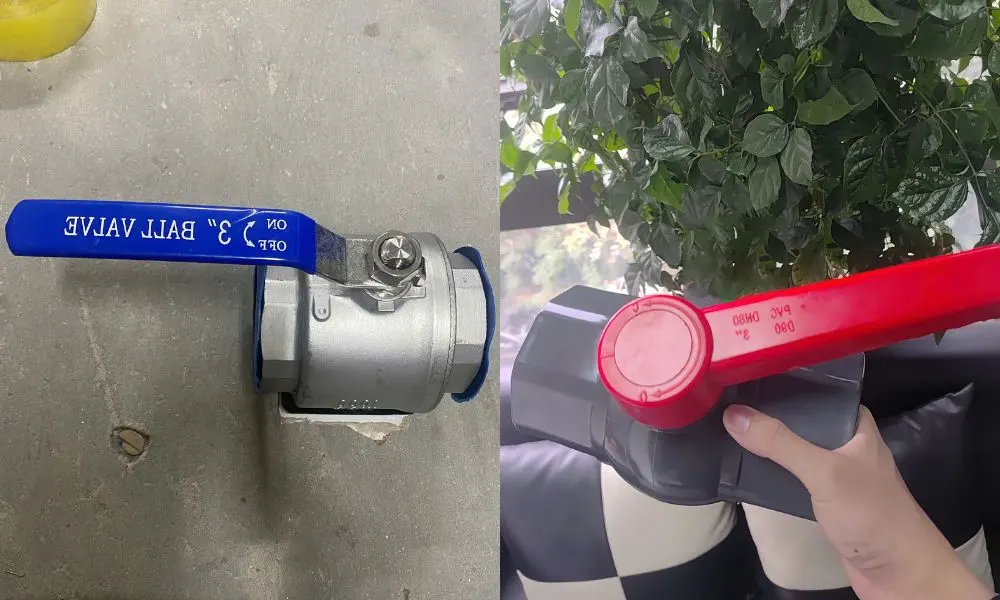

Tổng quan về van bi DN80

Van bi DN80 là thiết bị dùng để kiểm soát dòng chảy trong hệ thống đường ống, với đường kính danh nghĩa 80mm. Giống như các dòng van bi thông dụng khác, van hoạt động dựa trên cơ chế xoay bi van được khoét lỗ, cho phép thực hiện chức năng đóng, mở hoặc điều tiết lưu chất một cách linh hoạt và hiệu quả.

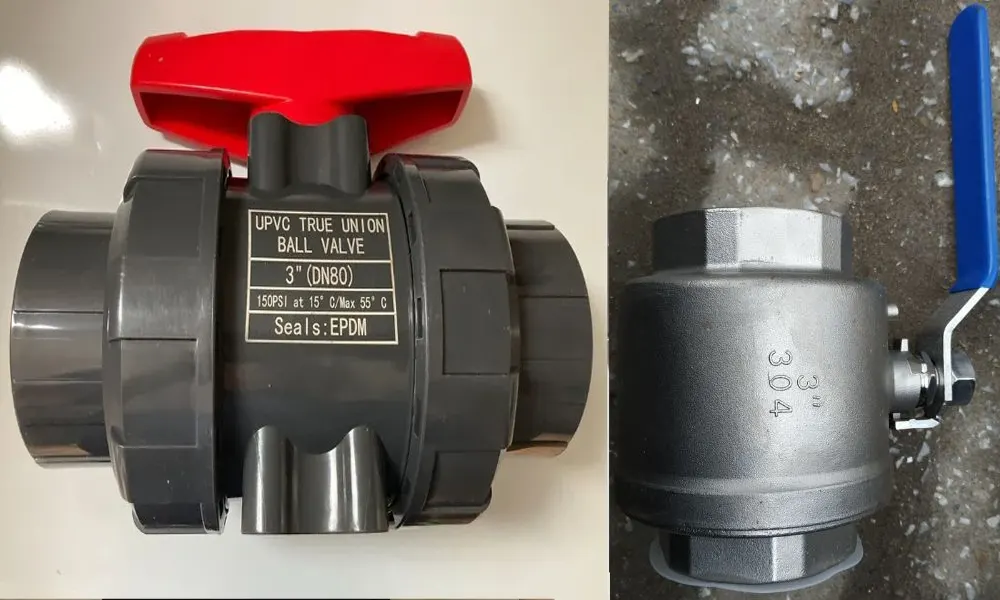

Các kiểu thiết kế thân van bi DN80

Hiện nay, van bi DN80 trên thị trường được thiết kế với nhiều dạng thân khác nhau, đáp ứng đa dạng nhu cầu về lắp đặt, bảo dưỡng và vận hành. Cụ thể gồm các loại sau:

Van bi DN80 thân 1 mảnh:

Ít phổ biến đối với kích cỡ DN80, thường gặp ở các dòng van bi nhựa. Do chi phí sản xuất cao hơn so với van thân 2 mảnh và 3 mảnh nên phạm vi ứng dụng còn hạn chế.

Van bi DN80 thân 2 mảnh:

Là loại được sử dụng rộng rãi nhất, với thân van ghép từ hai phần, kết nối bằng ren hoặc mặt bích, giúp việc lắp đặt thuận tiện và giá thành hợp lý.

Van bi DN80 thân 3 mảnh:

Thân van được liên kết bằng bu lông dài, cho phép tháo rời từng bộ phận. Dòng van này đặc biệt phù hợp với các hệ thống yêu cầu bảo trì, vệ sinh thường xuyên mà không cần tháo rời toàn bộ van khỏi đường ống.

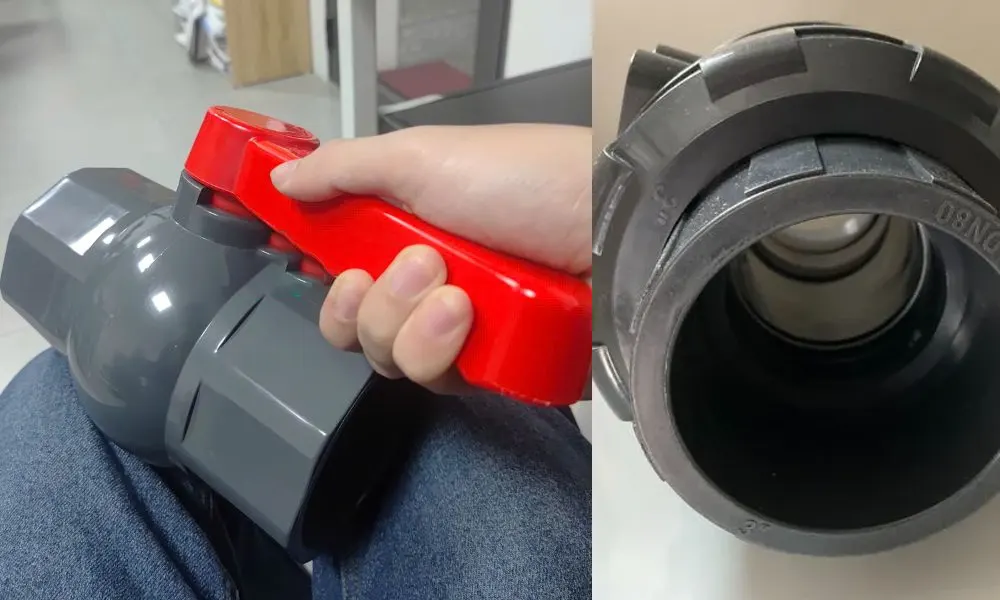

Van bi DN80 được điều khiển bằng những cách nào?

Phương thức điều khiển van bi DN80 được lựa chọn dựa trên nhu cầu vận hành thực tế, mức độ tự động hóa và quy mô của hệ thống. Hiện nay, van bi cỡ 80mm thường được vận hành theo các cách sau:

Tay gạt:

Ít được áp dụng cho DN80 do kích thước lớn, cần lực thao tác mạnh. Phù hợp với những vị trí yêu cầu đóng mở nhanh trong thời gian ngắn.

Tay quay:

Là giải pháp tối ưu cho các hệ thống vận hành thủ công, giúp việc đóng mở diễn ra nhẹ nhàng, ổn định và dễ kiểm soát hơn so với tay gạt.

Điều khiển điện:

Thường thấy ở các dòng van bi nhựa điều khiển điện, cho phép kết nối và tích hợp hiệu quả với các hệ thống điều khiển tự động như PLC, SCADA, thuận tiện cho việc vận hành từ xa.

Điều khiển khí nén:

Nổi bật với ưu điểm đóng mở nhanh, độ an toàn cao, thích hợp cho môi trường làm việc khắc nghiệt. Đặc biệt, van bi nhựa điều khiển khí nén có chi phí đầu tư hợp lý, được nhiều công trình lựa chọn.

Một số câu hỏi thường gặp về cỡ van bi DN80

Kích thước van bi DN80 là vấn đề được nhiều kỹ sư, thợ thi công và người sử dụng quan tâm nhằm đảm bảo việc kết nối với đường ống trong dự án được chính xác và đồng bộ. Dưới đây là những thắc mắc phổ biến liên quan đến cỡ van này.

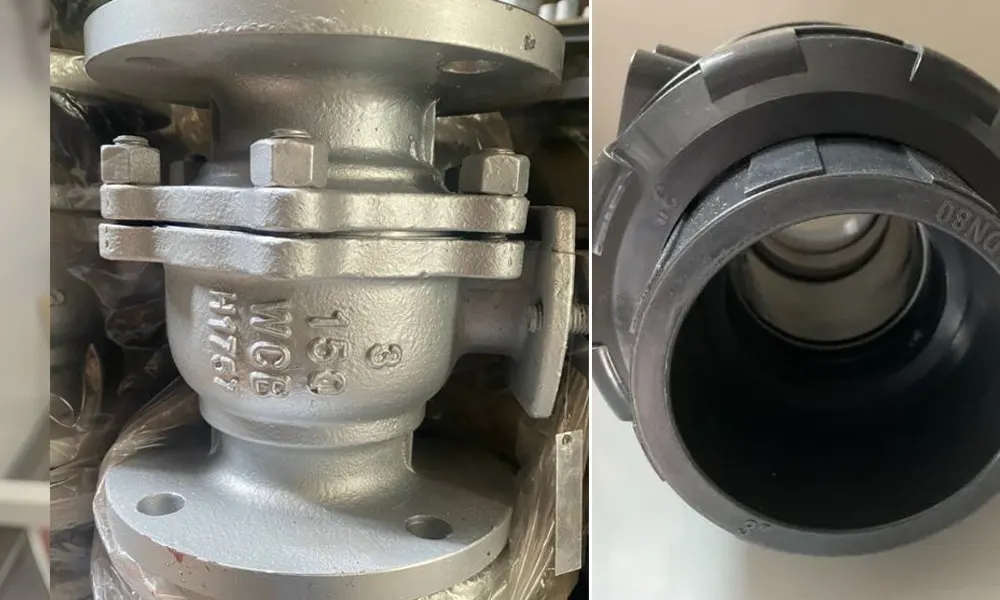

Van bi DN80 tương ứng với bao nhiêu inch?

Van bi DN80 quy đổi sang hệ đo lường inch (Anh – Mỹ) là 3 inch. Đây là thông tin quan trọng cần ghi nhớ để nhận diện đúng van cỡ 80mm thông qua ký hiệu đúc nổi trên thân van, đồng thời lựa chọn chính xác các phụ kiện đi kèm như kép, măng sông, co nối…

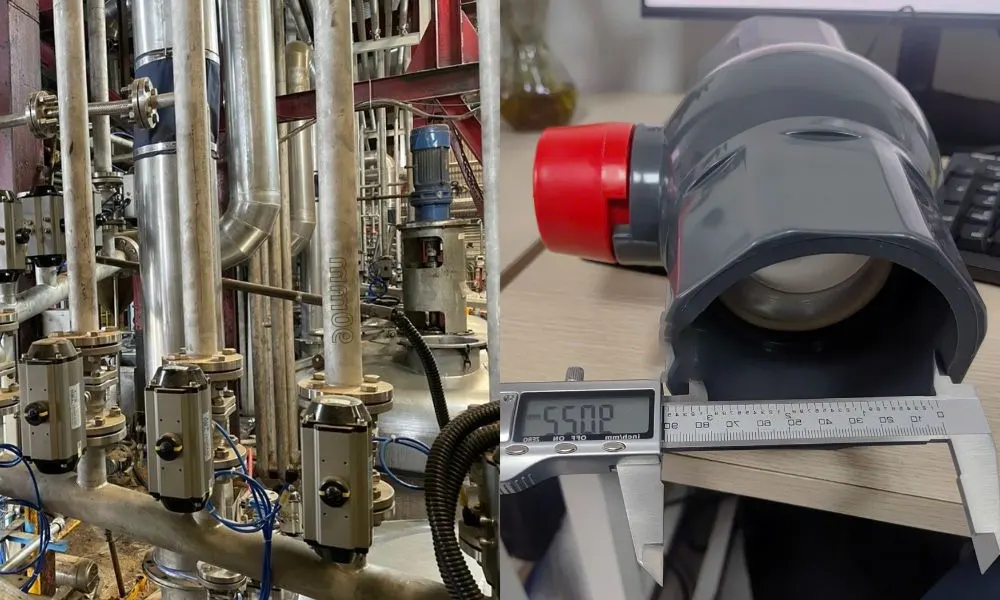

Van bi DN80 kết nối với ống kích thước bao nhiêu?

Không ít người cho rằng van bi DN80 đồng nghĩa với van bi D80, có thể lắp trực tiếp cho ống phi 80mm. Tuy nhiên, cách hiểu này chưa chính xác.

Ký hiệu DN chỉ đường kính danh nghĩa, không phải đường kính ngoài thực tế của ống. Để xác định đúng kích thước ống tương ứng, cần đối chiếu catalogue của nhà sản xuất hoặc tham khảo các bảng quy đổi DN sang phi.

Theo bảng quy đổi phổ biến:

DN80 thường tương ứng với ống phi 90mm

Trong nhiều catalogue ống nhựa theo hệ inch, kích thước thực tế lại là phi 89mm, vì vậy van còn được gọi là van bi D89

Việc nắm rõ thông tin này giúp tránh nhầm lẫn khi lựa chọn van và phụ kiện trong quá trình lắp đặt.

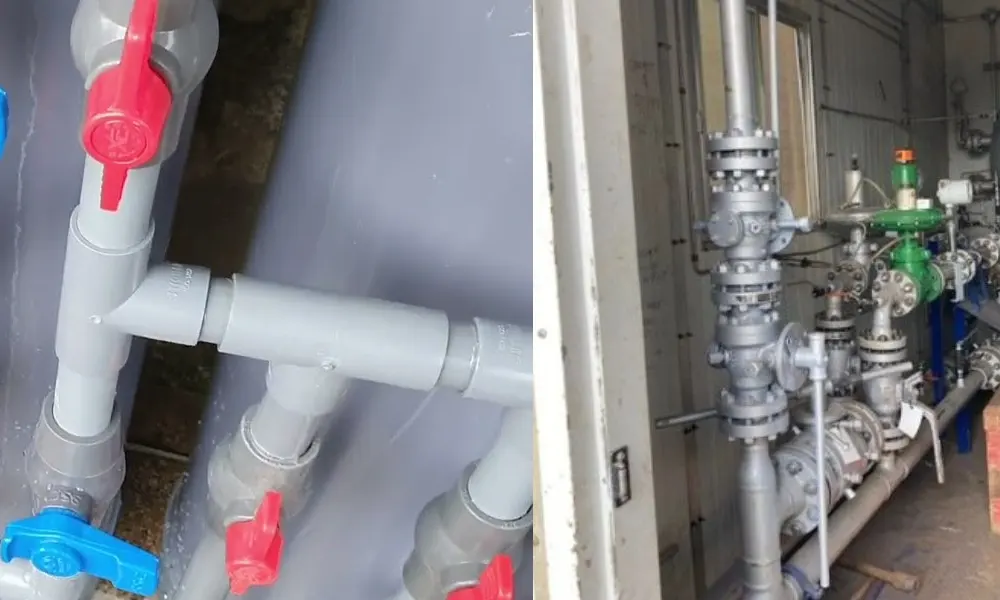

Ứng dụng của van bi DN80

Nhờ kích thước DN80, van bi được ứng dụng phổ biến trong các hệ thống đường ống quy mô vừa và lớn, đáp ứng hiệu quả nhu cầu kiểm soát lưu lượng ở nhiều lĩnh vực khác nhau. Một số ứng dụng điển hình gồm:

Điều tiết lưu lượng lớn trong các hệ thống HVAC, cũng như hệ thống dẫn truyền và xử lý hóa chất tại nhà máy

Lắp đặt trên đường ống trục chính, phân phối nước từ tuyến trung tâm đến các nhánh trong nông nghiệp và khu vực trồng trọt

Kiểm soát dòng chảy trong các ống nhánh tại nhà máy chế biến thực phẩm, dược phẩm, nơi đòi hỏi vận hành ổn định và độ tin cậy cao

Với khả năng làm việc linh hoạt và hiệu suất vận hành tốt, van bi DN80 là giải pháp phù hợp cho nhiều hệ thống kỹ thuật và công trình hiện nay.
