Van cầu nhựa (Globe Valve) là gì? Tại sao đây là loại van điều tiết dòng chảy tốt nhất?
Trong các hệ thống đường ống công nghiệp, việc đóng/mở dòng chảy là một bài toán đơn giản, nhưng việc điều tiết và kiểm soát lưu lượng (tiết lưu) lại là một thách thức kỹ thuật phức tạp. Nếu việc đặt một chiếc van bi ở góc mở bán phần sẽ kích hoạt một chuỗi các phản ứng vật lý bất lợi bên trong thân van như sụt áp đột ngột, sâm thực (cavitation) hay rung chấn, thì các kỹ sư đường ống có một giải pháp hoàn hảo hơn rất nhiều: Van cầu nhựa (Plastic Globe Valve).
Bài viết chi tiết này sẽ bóc tách mọi khía cạnh kỹ thuật: Từ định nghĩa, cấu tạo, nguyên lý cơ lưu chất bên trong thân van, cho đến lý do tại sao van cầu nhựa lại vươn lên trở thành “vị vua” trong giới van điều tiết dòng chảy.

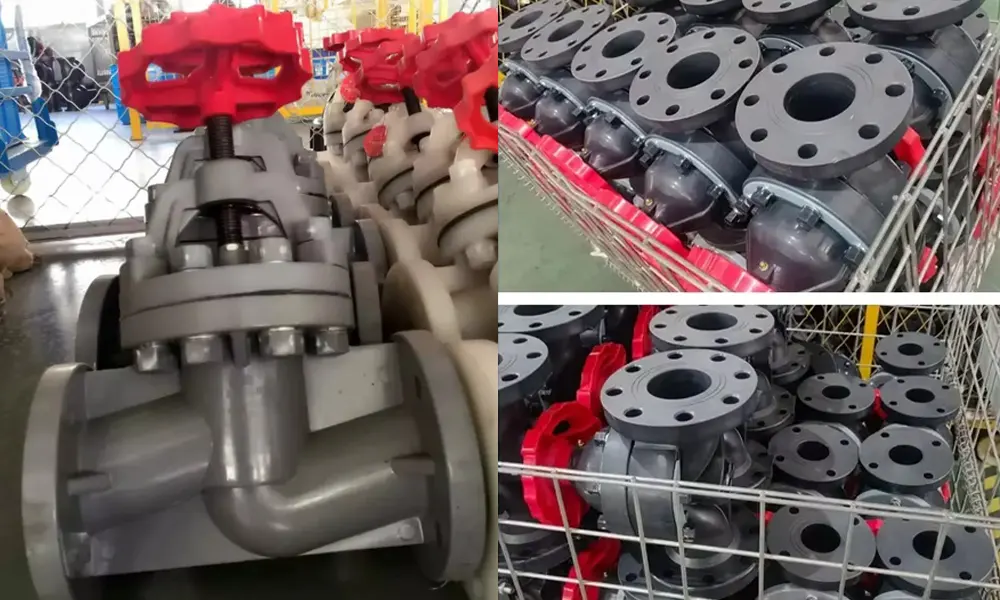

Van cầu nhựa (Globe Valve) là gì?
Van cầu nhựa (Plastic Globe Valve) là một thiết bị cơ khí được lắp đặt trên hệ thống đường ống, có chức năng chính là điều chỉnh, khởi động hoặc ngắt dòng chảy của chất lỏng hoặc khí. Tên gọi “van cầu” xuất phát từ thiết kế truyền thống với phần thân van có hình dáng nửa bán cầu ghép lại, mặc dù ngày nay các thiết kế hiện đại có thể có hình dáng bên ngoài khác biệt để tối ưu hóa không gian và vật liệu.
Điểm khác biệt cốt lõi của van cầu so với van bi (Ball Valve) hay van bướm (Butterfly Valve) nằm ở thiết kế vách ngăn (baffle) bên trong thân van. Vách ngăn này chia khoang van thành hai nửa, ép dòng lưu chất phải chuyển hướng hình chữ Z hoặc chữ S khi đi qua van. Thiết kế này kết hợp cùng một đĩa van (plug/disk) di chuyển lên xuống vuông góc với bệ đỡ (seat) tạo ra một cơ chế kiểm soát dòng chảy có độ chính xác cực cao.
Các vật liệu nhựa nhiệt dẻo phổ biến được sử dụng để chế tạo dòng van này bao gồm: uPVC, cPVC, PPH, và PVDF, giúp van có khả năng chống ăn mòn tuyệt đối trong các môi trường hóa chất khắc nghiệt.

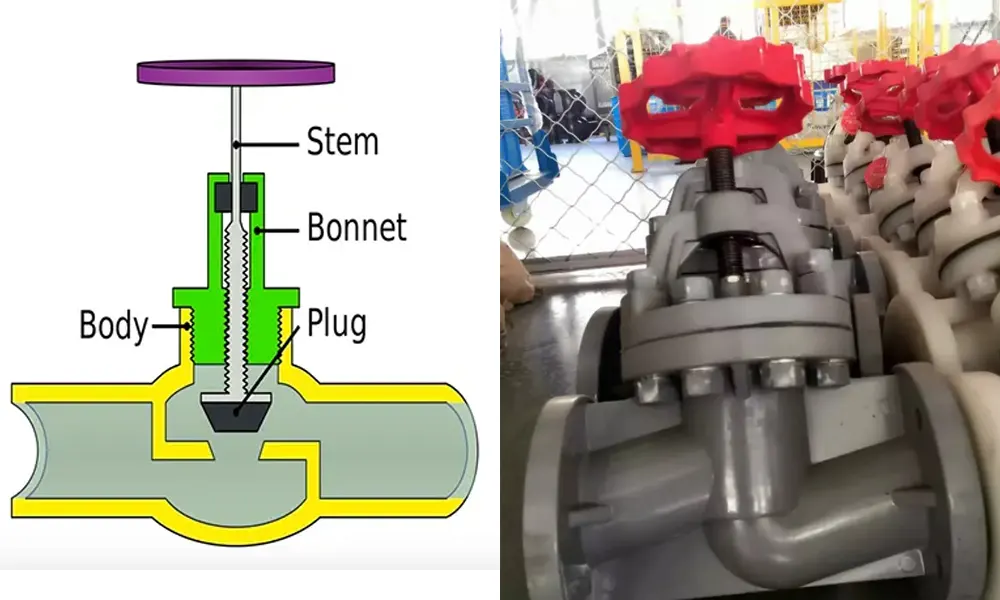

Giải phẫu cấu tạo chi tiết của Van Cầu Nhựa
Để hiểu tại sao van cầu có khả năng tiết lưu xuất sắc, chúng ta cần phân tích cấu trúc vật lý của nó. Một cụm van cầu nhựa tiêu chuẩn bao gồm các bộ phận chính sau:
Thân van (Body): Là phần vỏ bọc bên ngoài, chịu áp lực trực tiếp từ dòng lưu chất. Thân van cầu nhựa được đúc liền khối nguyên bản từ các hạt nhựa công nghiệp. Thiết kế bên trong thân có một vách ngăn định hình đường đi của dòng chảy.
Đĩa van / Côn van (Disk / Plug): Đây là “trái tim” của cơ chế điều tiết. Khác với đĩa phẳng của van bướm, đĩa của van cầu thường có hình nón (cone) hoặc hình phích cắm (plug). Hình dáng này cho phép nó thay đổi diện tích mặt cắt ngang của dòng chảy một cách từ từ và tuyến tính khi trục van di chuyển.
Bệ đỡ (Seat): Vòng làm kín được tích hợp trên vách ngăn của thân van. Khi van đóng hoàn toàn, đĩa van sẽ ép chặt vào mặt seat này. Ở van nhựa, seat thường được bọc lót bằng vật liệu đàn hồi như EPDM, FPM (Viton) hoặc nhựa teflon PTFE để đảm bảo độ kín khít tuyệt đối (Zero Leakage).
Trục van (Stem / Spindle): Trục kim loại (thường là Inox 304, 316 hoặc thép bọc nhựa) kết nối đĩa van với tay quay. Trục van cầu thường sử dụng cơ cấu ren tiện (threaded stem). Khi quay tay vặn, trục sẽ chuyển động tịnh tiến lên xuống.
Nắp van (Bonnet): Phần nắp đậy phía trên thân van, giữ cho trục van ở đúng vị trí và chứa các lớp gioăng làm kín (Packing) ngăn không cho lưu chất rò rỉ dọc theo trục van ra ngoài.
Tay quay (Handwheel): Bộ phận truyền động. Việc sử dụng tay quay kết hợp trục ren giúp người vận hành tinh chỉnh độ mở của van một cách cực kỳ chi tiết (millimet).

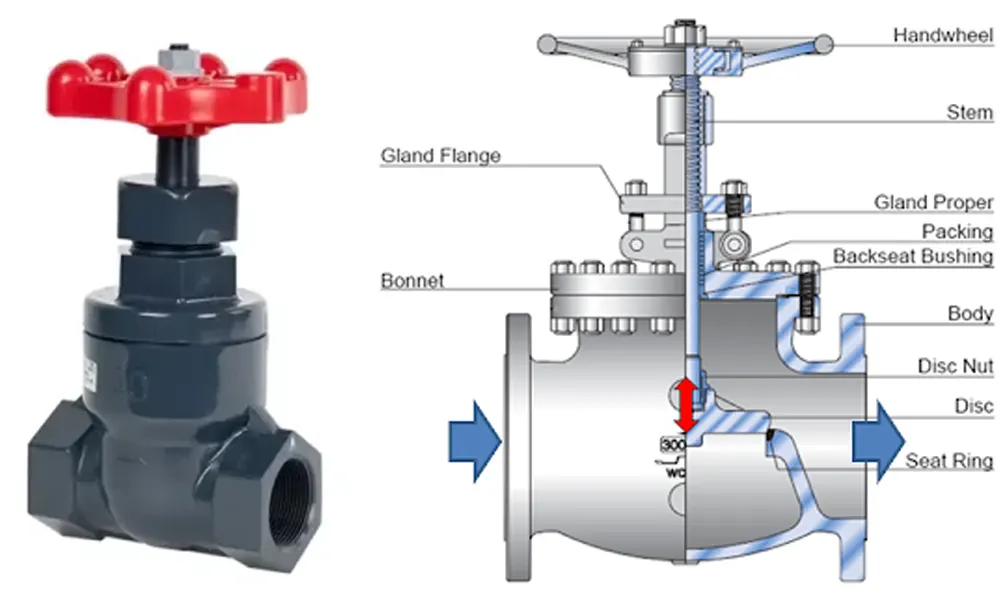

Nguyên lý hoạt động – Đỉnh cao của vật lý cơ lưu chất
Nguyên lý hoạt động của van cầu nhựa dựa trên sự thay đổi diện tích giải phóng mặt bằng giữa đĩa van và bệ đỡ (seat).
Quá trình vận hành: Khi người vận hành xoay tay quay, trục van sẽ chuyển động tịnh tiến nhờ các bước ren. Đĩa van gắn ở đầu trục sẽ di chuyển ra xa hoặc tiến lại gần bệ đỡ.
Góc nhìn cơ lưu chất học: Khác với van bi hay van bướm nơi dòng chảy đi thẳng xuyên qua van, dòng lưu chất trong van cầu bắt buộc phải thay đổi hướng 90 độ hai lần (quỹ đạo chữ Z).
- Lưu chất đi vào cổng In, va vào vách ngăn và bị bẻ cong đi lên.
- Lưu chất lách qua khe hở giữa đĩa van và seat. Diện tích của khe hở này quyết định lưu lượng và áp suất đi qua.
- Lưu chất vượt qua seat, lại bị bẻ cong một lần nữa để đi ra cổng Out.
Chính sự thay đổi hướng đi này tạo ra một lực cản tự nhiên, làm giảm áp suất dòng chảy (Pressure Drop). Dù sụt áp là điểm yếu nếu cần bơm nước đi xa, nhưng nó lại là điều kiện tiên quyết hoàn hảo để điều tiết lưu lượng một cách ổn định và tránh sốc thủy lực.

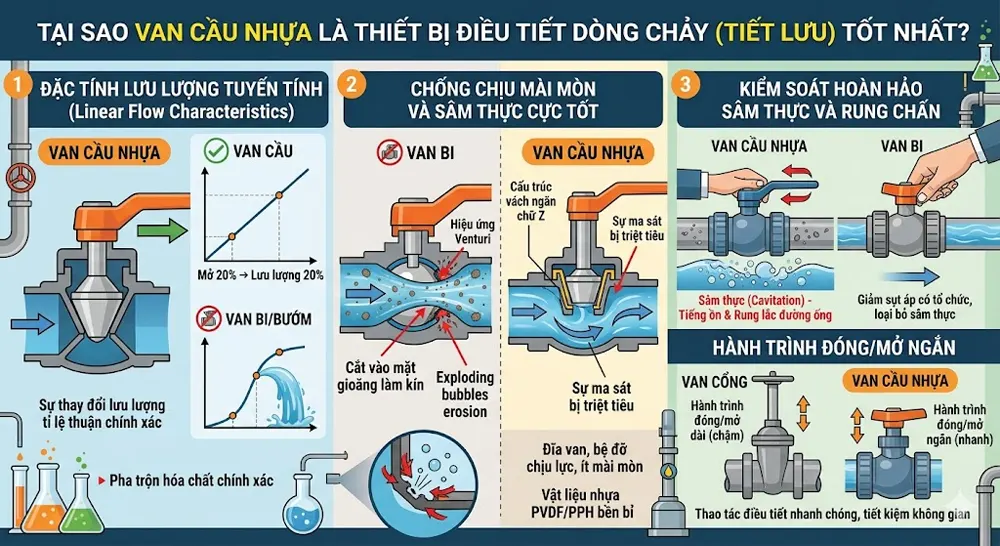

Tại sao Van Cầu Nhựa là thiết bị điều tiết dòng chảy (tiết lưu) tốt nhất?
Nhiều người vẫn thường dùng van bi hoặc van bướm để mở một góc 30 độ hay 45 độ nhằm giảm lưu lượng nước. Tuy nhiên, trong kỹ thuật công nghiệp chuyên sâu, đó là một sai lầm chết người làm giảm tuổi thọ hệ thống. Dưới đây là những lý do van cầu là giải pháp duy nhất và tốt nhất cho bài toán tiết lưu:
Đặc tính lưu lượng tuyến tính (Linear Flow Characteristics)
Sự chênh lệch lớn nhất nằm ở hình dáng đĩa van (plug). Do đĩa van có hình nón, mỗi một vòng quay của tay vặn sẽ mở ra một diện tích khe hở tỉ lệ thuận một cách chính xác. Nghĩa là, nếu bạn mở 20% hành trình của van, lưu lượng đi qua sẽ xấp xỉ 20%. Điều này giúp việc tính toán và kiểm soát dòng chảy trong các hệ thống pha trộn hóa chất trở nên chính xác tuyệt đối. Trong khi đó, ở van bướm hay van bi, sự thay đổi lưu lượng ở các góc mở đầu và cuối là phi tuyến tính (mở một chút nhưng nước trào ra rất mạnh).
Chống chịu sự mài mòn cơ học tại ngõ hẹp cực tốt
Khi bạn để một chiếc van bi hoặc van bướm ở góc mở hẹp, vận tốc dòng chảy qua khe hở sẽ tăng vọt (Hiệu ứng Venturi). Dòng lưu chất tốc độ cao chứa cặn bẩn sẽ cắt vào mặt gioăng làm kín (seat) của van bi như một lưỡi dao nước, làm rách gioăng chỉ trong vài tháng.
Ngược lại, ở van cầu, đĩa van và bệ đỡ được thiết kế song song với quỹ đạo thoát của dòng chảy ở điểm thắt hẹp. Sự ma sát và mài mòn bị triệt tiêu đáng kể. Đĩa van bằng vật liệu nhựa đặc (như PVDF hay PPH) dư sức chịu đựng vận tốc dòng chảy cao mà không bị bào mòn.
Kiểm soát hoàn hảo hiện tượng sâm thực (Cavitation) và rung chấn
Việc tiết lưu lưu chất ở áp suất cao bằng van bi thường tạo ra các bọt khí chân không do sụt áp đột ngột. Khi các bọt khí này nổ vỡ (cavitation), chúng tạo ra sóng xung kích phá hủy vi mô bề mặt nhựa và gây ra tiếng ồn, độ rung chấn khủng khiếp cho đường ống. Cấu trúc vách ngăn chữ Z của van cầu giúp phân tán áp lực, giảm tốc độ dòng chảy một cách có tổ chức, từ đó hạn chế tối đa sự hình thành bọt khí và loại bỏ hoàn toàn hiện tượng rung lắc đường ống khi tiết lưu.
Hành trình đóng/mở ngắn
Mặc dù phải quay nhiều vòng tay vặn, nhưng thực tế khoảng cách từ vị trí đóng hoàn toàn đến mở hoàn toàn của đĩa van cầu ngắn hơn rất nhiều so với hành trình của van cổng (Gate valve). Điều này giúp thao tác điều tiết diễn ra nhanh chóng hơn và tiết kiệm không gian phần trên của van.
Phân tích và lựa chọn vật liệu Van Cầu Nhựa phù hợp
Để đảm bảo van cầu hoạt động ổn định, việc chọn đúng vật liệu nhựa cho từng môi trường hóa chất là bắt buộc:

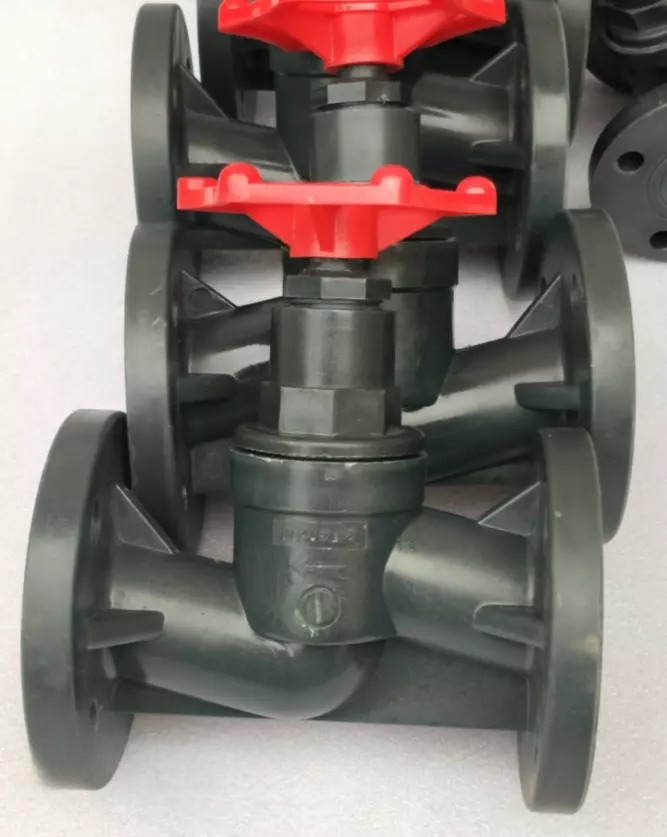

Van cầu nhựa uPVC (Unplasticized Polyvinyl Chloride): Đây là vật liệu phổ biến nhất. Khả năng chống oxy hóa tuyệt vời với các loại axit loãng, kiềm, và dung dịch muối. Lựa chọn số 1 cho các hệ thống xử lý nước sạch, nước thải sinh hoạt và công nghiệp nhẹ, với nhiệt độ hoạt động dưới 60°C.
Van cầu nhựa cPVC (Chlorinated Polyvinyl Chloride): Được clo hóa bổ sung giúp cPVC chịu được nhiệt độ cao hơn (lên tới 90°C – 95°C) và kháng các loại hóa chất có tính ăn mòn mạnh hơn uPVC. Phù hợp cho công nghiệp mạ điện, đường ống dẫn hóa chất nóng.
Van cầu nhựa PPH (Polypropylene Homo-polymer): Nổi bật với tính chất cơ học tốt, khả năng chống mài mòn bề mặt do ma sát cực kỳ ấn tượng và chịu được nhiệt độ lên đến 95°C. Thường được ứng dụng trong công nghiệp luyện kim, hóa dầu, và hệ thống dẫn lưu chất có lẫn hạt rắn lơ lửng nhỏ.
Van cầu nhựa PVDF (Polyvinylidene Fluoride): Vật liệu nhựa siêu việt nhất. Chịu được nhiệt độ lên đến 120°C – 140°C, kháng gần như mọi loại hóa chất mạnh (kể cả axit đậm đặc, halogen) và đặc biệt không phản ứng hóa học (độ tinh khiết cao). PVDF là lựa chọn bắt buộc trong các nhà máy sản xuất chất bán dẫn (Semiconductor), y tế, và phòng sạch hóa chất.

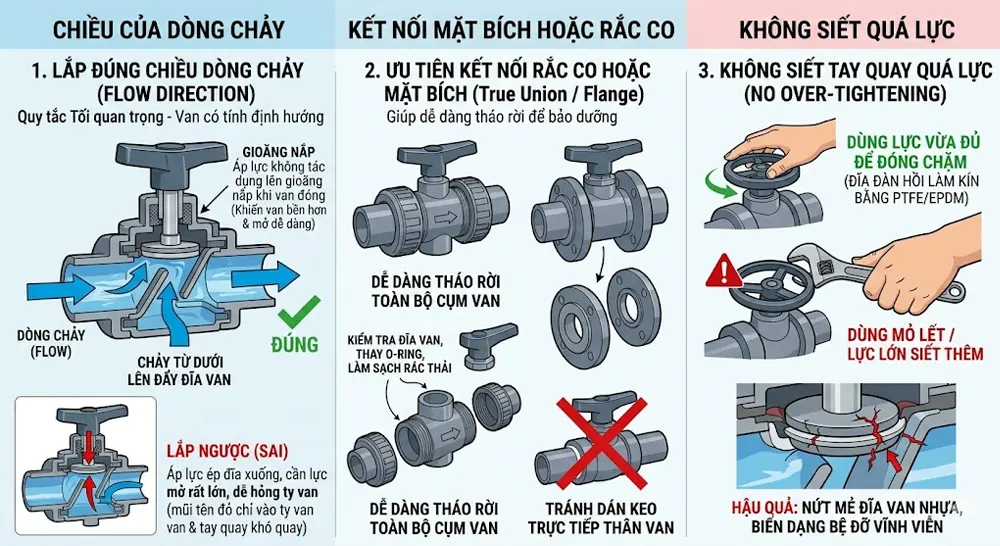

Lưu ý sống còn khi lắp đặt và bảo dưỡng Van Cầu Nhựa
Chiều của dòng chảy (Flow Direction)
Đây là quy tắc tối quan trọng: Van cầu là van có tính định hướng. Không giống van bi có thể lắp chiều nào cũng được, van cầu bắt buộc phải lắp đúng theo hướng mũi tên đúc trên thân van. Lý do: Thiết kế tiêu chuẩn yêu cầu dòng chảy phải đi từ dưới bệ đỡ (seat) đi lên đẩy đĩa van.
Cách lắp này giúp khi van đóng, áp lực của lưu chất không tác dụng lên lớp gioăng làm kín ở phần nắp van (packing), giúp tăng tuổi thọ van và người vận hành có thể mở van dễ dàng hơn. Nếu lắp ngược, áp lực lưu chất sẽ ép chặt đĩa van xuống, khiến việc mở van cần một lực cực lớn và dễ gây hỏng ty van.
Kết nối mặt bích hoặc rắc co
Đối với van nhựa, hãy ưu tiên sử dụng kết nối rắc co (True Union) hoặc mặt bích (Flange) thay vì dán keo chết trực tiếp thân van vào đường ống. Việc dùng rắc co/mặt bích giúp bạn dễ dàng tháo rời toàn bộ cụm van ra khỏi đường ống để kiểm tra đĩa van, thay thế gioăng (O-ring) hoặc loại bỏ rác thải mắc kẹt bên trong vách ngăn chữ Z.
Không siết quá lực (Over-tightening)
Với cơ cấu trục ren, người vận hành thường có thói quen siết tay vặn thật chặt để đảm bảo van không rỉ nước. Tuy nhiên, đĩa van nhựa và seat PTFE/EPDM có độ đàn hồi. Việc cố gắng dùng lực quá mạnh, hoặc dùng mỏ lết trợ lực để siết tay quay khi van đã đóng chạm nấc sẽ làm nứt mẻ đĩa van nhựa hoặc làm biến dạng vĩnh viễn bệ đỡ.
