Nguyên nhân gây tụt áp (Pressure drop) lớn qua Y lọc nhựa.

Y lọc nhựa (Plastic Y-Strainer) là một thiết bị không thể thiếu trong các hệ thống đường ống, đặc biệt là trong các ứng dụng xử lý nước, hóa chất, thực phẩm và tưới tiêu. Với chất liệu nhựa như UPVC, CPVC, PP, hay PVDF, thiết bị này có khả năng chống ăn mòn tuyệt vời. Tuy nhiên, một trong những vấn đề kỹ thuật đau đầu nhất mà các kỹ sư và kỹ thuật viên vận hành thường gặp phải là hiện tượng tụt áp (pressure drop) quá lớn khi lưu chất đi qua Y lọc.

Bài viết này sẽ đi sâu vào phân tích khái niệm, nguyên nhân cốt lõi gây ra hiện tượng giảm áp suất qua Y lọc nhựa, hậu quả của nó đối với toàn bộ hệ thống, và cung cấp các giải pháp tối ưu hóa để khắc phục tình trạng này.

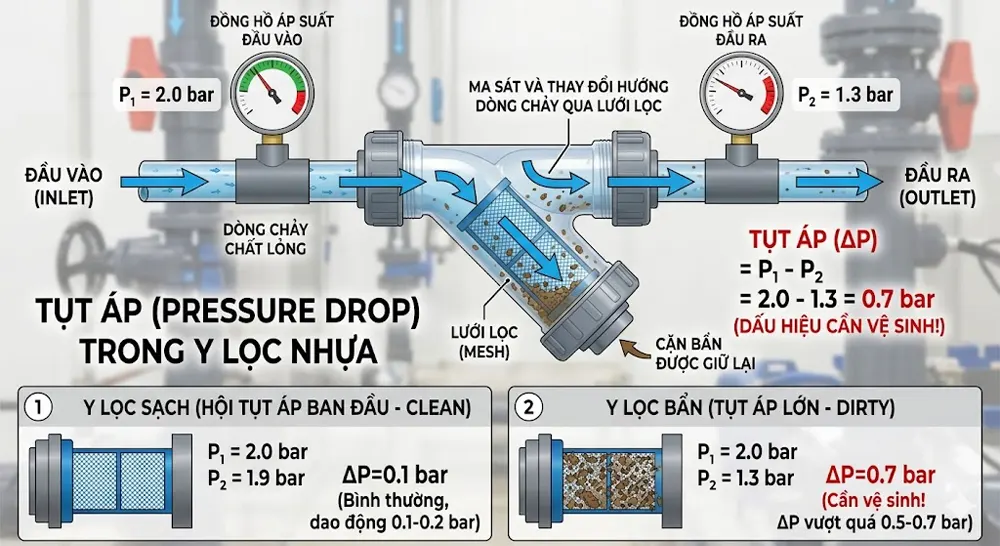

Tụt Áp (Pressure Drop) Qua Y Lọc Nhựa Là Gì?

Tụt áp (hay còn gọi là tổn thất áp suất – Pressure Drop) là sự suy giảm áp suất của chất lỏng hoặc chất khí khi nó di chuyển từ điểm này sang điểm khác trong hệ thống đường ống. Đối với Y lọc nhựa, tụt áp là sự chênh lệch áp suất giữa đầu vào (Inlet) và đầu ra (Outlet) của van.

Bất kỳ thiết bị nào chèn vào dòng chảy đều tạo ra một lực cản tự nhiên, và Y lọc cũng không ngoại lệ. Dòng chảy phải đi qua một lưới lọc (thường làm bằng nhựa hoặc thép không gỉ bọc nhựa) có các lỗ nhỏ. Sự ma sát giữa chất lỏng với bề mặt lưới lọc, cũng như sự thay đổi hướng dòng chảy bên trong bầu lọc chữ Y, sẽ làm tiêu hao năng lượng của dòng chảy, dẫn đến áp suất đầu ra luôn thấp hơn áp suất đầu vào.

Mức Tụt Áp Bao Nhiêu Là Bình Thường?

Tụt áp ban đầu (Clean Pressure Drop): Khi Y lọc hoàn toàn mới và sạch, mức tụt áp thường rất nhỏ, dao động từ 0.1 đến 0.2 bar (tùy thuộc vào thiết kế, kích thước và lưu lượng).

Tụt áp do cặn bẩn (Dirty Pressure Drop): Khi Y lọc hoạt động và giữ lại cặn bẩn, độ tụt áp sẽ tăng lên. Khi vượt quá mức 0.5 đến 0.7 bar so với ban đầu (tùy khuyến cáo của nhà sản xuất), đây là dấu hiệu hệ thống đang gặp vấn đề tụt áp lớn và cần được can thiệp ngay.

Tìm hiểu thêm: Y lọc nhựa (Y-Strainer) là gì? Tầm quan trọng của thiết bị lọc rác trong đường ống nhựa.

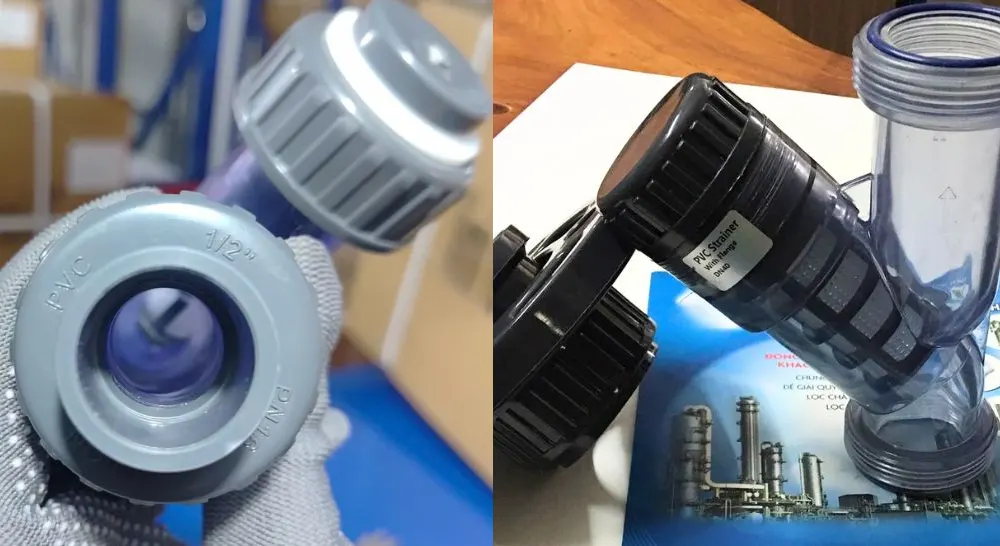

Các Nguyên Nhân Chính Gây Tụt Áp Lớn Qua Y Lọc Nhựa

Hiện tượng tụt áp không tự nhiên sinh ra mà thường là hệ quả của các yếu tố liên quan đến thiết kế, vận hành, hoặc bảo dưỡng. Dưới đây là 7 nguyên nhân phổ biến nhất:

Tích Tụ Cặn Bẩn Và Rác Thải Ở Lưới Lọc (Nguyên nhân phổ biến nhất)

Mục đích chính của Y lọc là giữ lại rác thải, cặn rắn, sỏi đá, hoặc mảng bám để bảo vệ máy bơm và các van điều khiển phía sau.

• Cơ chế gây tụt áp: Khi cặn bẩn tích tụ ngày càng nhiều trên bề mặt lưới lọc, “diện tích mở” (Open Area) của lưới lọc bị thu hẹp lại. Dòng chất lỏng bị ép phải đi qua những khe hở ít ỏi còn lại, tạo ra lực cản khổng lồ.
• Tác động: Đây là nguyên nhân trực tiếp và dễ nhận biết nhất. Nếu không có lịch trình vệ sinh xả cặn định kỳ, áp suất sẽ tụt giảm đột ngột và nghiêm trọng.

Chọn Sai Kích Thước Lỗ Lưới Lọc (Mesh Size)

Kích thước lỗ lưới lọc (được đo bằng đơn vị Mesh hoặc Micron) quyết định kích thước hạt cặn nhỏ nhất có thể bị giữ lại.

• Lưới lọc quá mịn (Mesh size lớn, Micron nhỏ): Nếu bạn sử dụng lưới lọc có mắt lưới quá nhỏ (ví dụ: lưới 100 mesh thay vì 20 mesh) cho một dòng chất lỏng có chứa nhiều tạp chất thô, lưới sẽ đóng vai trò như một bức tường cản dòng. Ngay cả khi lưới sạch, lực cản ban đầu đã rất lớn. Thêm vào đó, lưới quá mịn sẽ bị nghẹt rác trong thời gian cực ngắn.
• Diện tích tỉ lệ mở (Ratio of Open Area): Các lưới lọc dày và lỗ nhỏ có tỷ lệ diện tích mở thấp, làm giảm lưu lượng tối đa có thể đi qua và đẩy mức chênh lệch áp suất lên cao.

Tốc Độ Dòng Chảy (Flow Velocity) Vượt Mức Thiết Kế

Mỗi Y lọc nhựa đều có một thông số gọi là hệ số lưu lượng, đại diện cho khả năng cho phép chất lỏng đi qua.

• Mối quan hệ bình phương: Độ tụt áp tỷ lệ thuận với bình phương của lưu lượng dòng chảy. Điều nghĩa là, gấp đôi lưu lượng dòng chảy qua Y lọc, độ tụt áp sẽ không tăng gấp đôi mà sẽ tăng gấp bốn lần.
• Hệ quả: Việc ép một máy bơm công suất lớn bơm nước qua một Y lọc kích thước nhỏ (hoặc vượt quá công suất định mức của Y lọc) sẽ tạo ra dòng chảy rối (Turbulent flow) cực mạnh bên trong van, dẫn đến thất thoát năng lượng dưới dạng ma sát và tụt áp nghiêm trọng.

Độ Nhớt Của Chất Lỏng (Fluid Viscosity) Cao

Y lọc nhựa thường được sử dụng trong các hệ thống hóa chất hoặc chế biến công nghiệp. Các thông số tiêu chuẩn của nhà sản xuất thường được tính toán dựa trên chất lỏng là nước (ở nhiệt độ phòng).

• Nếu bạn sử dụng Y lọc để lọc các chất lỏng có độ nhớt cao như siro, dầu nhớt công nghiệp, keo, hoặc hóa chất đậm đặc, lực ma sát nội tại của chính chất lỏng đó sẽ cản trở nó đi qua các lỗ nhỏ của lưới lọc.
• Chất lỏng càng đặc, tụt áp qua hệ thống lưới lọc càng lớn.

Lắp Đặt Sai Chiều Dòng Chảy

Trên thân của bất kỳ chiếc Y lọc nhựa nào cũng có một mũi tên chỉ hướng dòng chảy (Flow Direction Arrow).

• Nếu kỹ thuật viên lắp đặt ngược chiều mũi tên, dòng chảy sẽ đập vào mặt ngoài của lưới lọc thay vì đi vào lòng lưới từ trong ra ngoài (hoặc ngược lại tùy thiết kế).
• Việc này phá vỡ nguyên lý khí động học (hoặc thủy động học) bên trong van, tạo ra các dòng xoáy cục bộ và bóp nghẹt lưu lượng, gây ra tụt áp lớn và làm giảm hiệu quả lọc cặn.

Biến Dạng Lưới Lọc Nhựa Do Nhiệt Độ Hoặc Áp Suất

Đây là một đặc thù và là nhược điểm của vật liệu nhựa so với gang hoặc thép.

• Vượt quá nhiệt độ giới hạn: Nhựa UPVC chỉ chịu được nhiệt độ tối đa khoảng 60°C, CPVC khoảng 90°C. Nếu chất lỏng có nhiệt độ cao hơn mức này, lưới lọc bằng nhựa sẽ bị mềm, biến dạng, cong vênh. Sự cong vênh này vô tình thu hẹp đường ống hoặc bịt kín đường thoát của chất lỏng.
• Áp suất chênh lệch quá cao (Differential Pressure): Khi lưới bị nghẹt mà máy bơm vẫn ép nước tới, áp lực đẩy lên bề mặt lưới lọc là rất lớn. Lưới lọc nhựa có thể bị rách hoặc móp méo, cản trở hoàn toàn dòng chảy.

Lựa Chọn Sai Kích Thước Y Lọc (Undersizing)

Nhiều người có thói quen chọn Y lọc bằng đúng với kích thước đường ống (Line size). Tuy nhiên, nếu đường ống đó đang vận hành ở vận tốc dòng chảy tối đa, việc lắp thêm một Y lọc cùng size sẽ lập tức tạo ra một điểm nghẽn (bottleneck). Trong các hệ thống yêu cầu nghiêm ngặt về áp suất, người ta thường phải chọn Y lọc lớn hơn đường ống một size (sử dụng bầu thu/côn thu để kết nối) nhằm gia tăng diện tích lưới lọc, từ đó giảm áp suất tổn hao.

Tìm hiểu thêm: Y lọc nhựa có chịu được hóa chất ăn mòn mạnh không?

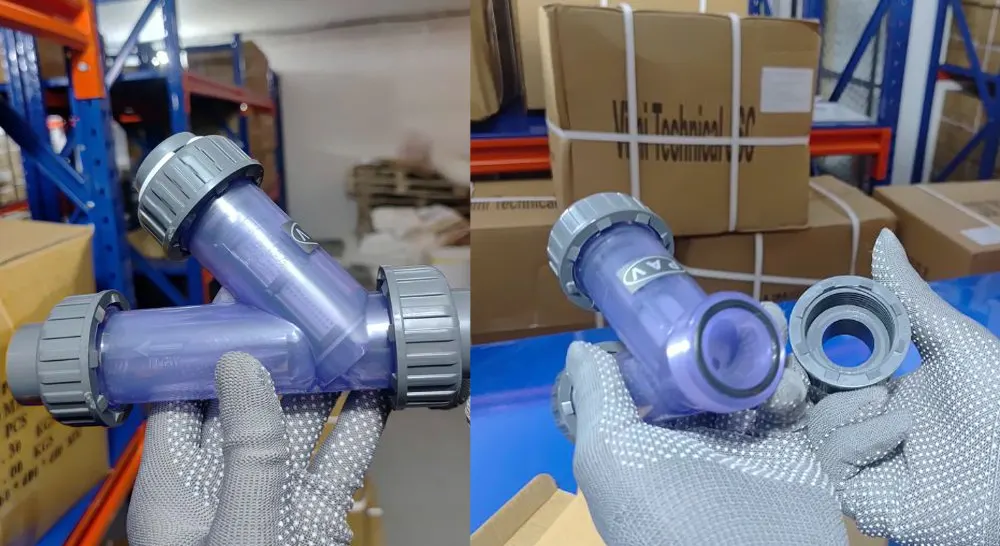

Hậu Quả Của Việc Tụt Áp Quá Lớn Trong Hệ Thống

Việc phớt lờ hiện tượng tụt áp qua Y lọc nhựa không chỉ làm giảm hiệu suất mà còn có thể phá hủy hệ thống của bạn:

Làm Bơm Quá Tải và Hư Hỏng (Pump Cavitation & Failure): Nếu Y lọc được lắp ở đầu hút của máy bơm (Suction side) và bị tụt áp lớn, bơm sẽ không hút đủ nước. Áp suất tĩnh trong ống giảm xuống dưới mức áp suất hóa hơi của chất lỏng, gây ra hiện tượng sâm thực (Cavitation). Các bọt khí sinh ra và nổ tung sẽ phá vỡ cánh bơm. Nếu lắp ở đầu xả (Discharge side), bơm phải làm việc với tải trọng cao hơn mức bình thường, gây hao tốn điện năng và cháy động cơ.

Giảm Lưu Lượng Toàn Hệ Thống: Tụt áp lớn đồng nghĩa với việc lưu lượng dòng chảy (Flow rate) ở cuối đường ống không đạt yêu cầu. Điều này ảnh hưởng trực tiếp đến năng suất sản xuất, áp lực vòi phun nước, hoặc liều lượng hóa chất cần châm.

Phá Hủy Y Lọc Nhựa: Nhựa có giới hạn độ bền cơ học nhất định. Khi tụt áp qua lưới lọc vượt ngưỡng cho phép (thường > 1.5 bar chênh lệch), áp lực khổng lồ sẽ xé rách lưới lọc nhựa, làm vỡ bầu lọc chữ Y, khiến toàn bộ rác thải tràn vào hệ thống phía sau, làm hỏng các van điều khiển và thiết bị đo lường đắt tiền.

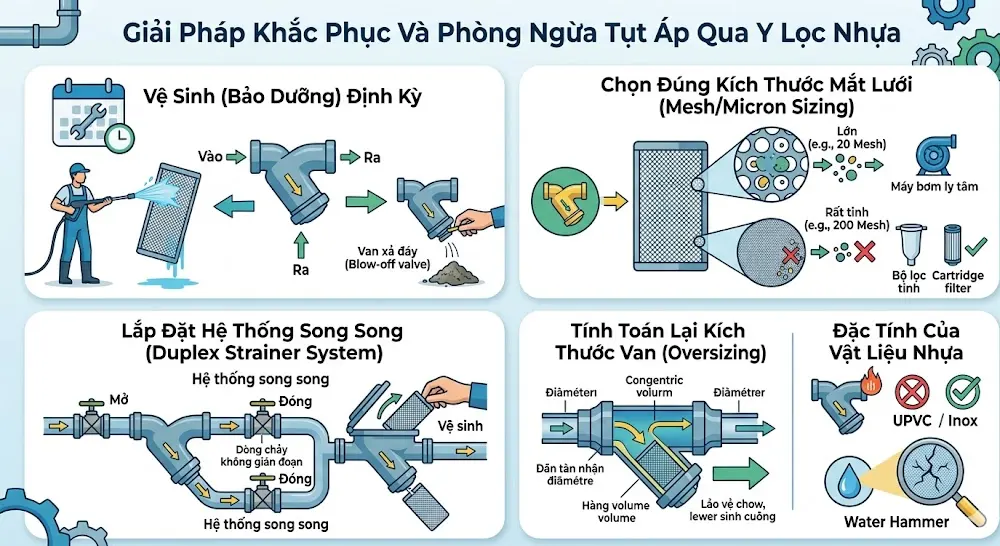

Giải Pháp Khắc Phục Và Phòng Ngừa Tụt Áp Qua Y Lọc Nhựa

Để đảm bảo hệ thống vận hành êm ái, tiết kiệm năng lượng và kéo dài tuổi thọ của Y lọc nhựa, bạn cần áp dụng các giải pháp đồng bộ sau:

Xây Dựng Lịch Trình Vệ Sinh (Bảo Dưỡng) Định Kỳ

Đừng đợi đến khi áp suất giảm mạnh mới đi làm sạch.

• Dựa vào đặc thù chất lỏng, hãy lên lịch mở nắp Y lọc để xịt rửa lưới lọc (ví dụ: mỗi tuần 1 lần, hoặc mỗi tháng 1 lần).
• Giải pháp nâng cấp: Cân nhắc lắp đặt một van xả đáy (Blow-off valve) ở nắp xả cặn của Y lọc. Bằng cách này, bạn có thể xả rác nhanh chóng bằng cách mở van xả đáy trong vài giây khi hệ thống đang có áp, mà không cần phải tháo toàn bộ nắp Y lọc ra.

Chọn Đúng Kích Thước Mắt Lưới (Mesh/Micron Sizing)

Nguyên tắc vàng: Chỉ chọn lưới lọc có lỗ đủ nhỏ để giữ lại những cặn bẩn có khả năng gây hỏng thiết bị phía sau, không chọn nhỏ hơn.

• Bảo vệ máy bơm ly tâm: Lưới 20 – 40 mesh là đủ.
• Bảo vệ van bướm, van bi: Lưới 40 – 60 mesh.
• Nếu bạn cần lọc rất tinh (ví dụ 200 mesh), thì Y lọc không phải là thiết bị phù hợp. Hãy chuyển sang sử dụng bộ lọc tinh (Bag filter hoặc Cartridge filter).

Mở Rộng Diện Tích Lọc Bằng Cách Lắp Đặt Hệ Thống Song Song (Duplex Strainer System)

Nếu hệ thống của bạn sinh ra cặn bẩn quá nhanh khiến Y lọc nghẹt liên tục, hãy thiết kế hai Y lọc nhựa lắp song song (Duplex/Parallel).

• Khi Y lọc A hoạt động và dần bị nghẹt (áp suất tụt), bạn mở van cho dòng chảy chuyển qua Y lọc B.
• Trong lúc Y lọc B hoạt động, bạn có thể tháo nắp và vệ sinh Y lọc A mà không cần phải tắt hệ thống (Zero downtime).

Tính Toán Lại Kích Thước Của Van (Oversizing)

Nếu biết trước dòng chảy có độ nhớt cao, lưu lượng lớn, hoặc cặn bẩn nhiều, hãy tăng kích thước Y lọc (Oversizing). Ví dụ, đường ống của bạn là Phi 60 (DN50), thay vì dùng Y lọc DN50, hãy dùng Y lọc DN65 hoặc DN80 kết hợp với côn thu nhựa. Cấu trúc bầu lọc lớn hơn đồng nghĩa với diện tích lưới lọc lớn hơn, giúp giảm ma sát và kéo dài thời gian giữa các lần vệ sinh.

Chú Ý Đặc Tính Của Vật Liệu Nhựa

Hãy chắc chắn rằng Y lọc nhựa của bạn đang làm việc trong môi trường an toàn của nó:

Đừng dùng Y lọc UPVC cho đường ống nước nóng 80°C. Hãy chuyển sang vật liệu CPVC hoặc lưới inox.

Tránh để van nhựa chịu áp lực búa nước (Water hammer). Áp lực tăng vọt đột ngột không chỉ làm nghẽn dòng mà còn làm vỡ nát màng lọc bên trong.

Câu Hỏi Thường Gặp (FAQs) Về Tụt Áp Qua Y Lọc Nhựa

Câu hỏi 1: Lưới lọc bằng nhựa và lưới lọc bằng inox trong Y lọc nhựa có ảnh hưởng đến tụt áp khác nhau không?

Trả lời: Có sự khác biệt nhỏ. Lưới inox (SUS 304/316) thường có độ mỏng cao hơn nhưng rất cứng cáp, do đó tỷ lệ diện tích mở (Open Area) thường lớn hơn lưới lọc đúc bằng nhựa ép. Do đó, với cùng một mắt lưới (Mesh), lưới inox cho phép chất lỏng qua dễ dàng hơn, ít tụt áp hơn lưới nhựa nguyên khối. Tuy nhiên lưới nhựa lại có ưu thế tuyệt đối khi dùng trong môi trường axit mạnh mà inox có thể bị ăn mòn.

Câu hỏi 2: Có nên tháo bỏ hẳn lưới lọc bên trong để áp suất không bị tụt?

Trả lời: TUYỆT ĐỐI KHÔNG. Tháo lưới lọc đồng nghĩa với việc biến Y lọc thành một khớp nối ống chữ Y thông thường. Rác thải sẽ đi thẳng vào máy bơm, kẹt vào bánh công tác hoặc làm xước gioăng phớt của các van điều khiển. Chi phí sửa chữa các thiết bị này đắt gấp nhiều lần so với việc vệ sinh lưới lọc.

Câu hỏi 3: Làm sao để vệ sinh lưới lọc nhựa an toàn mà không làm rách lưới?

Trả lời: Khi tháo lưới nhựa ra, hãy dùng vòi nước có áp lực nhẹ để xịt ngược từ ngoài vào trong. Không dùng bàn chải sắt hoặc vật sắc nhọn để cạy cặn bẩn bám dính, vì nhựa rất dễ bị xước và gãy. Nếu cặn bẩn là dạng vôi hóa, hãy ngâm lưới lọc trong dung dịch giấm hoặc axit nhẹ có khả năng tương thích với nhựa.
