Hướng dẫn lắp đặt Y lọc nhựa: Bầu lọc hướng xuống hay lên?

Trong các hệ thống đường ống dẫn nước, hóa chất hay xử lý nước thải, Y lọc nhựa (Plastic Y-Strainer) đóng vai trò như một “người bảo vệ” thầm lặng nhưng vô cùng quan trọng. Thiết bị này giúp loại bỏ cặn bã, rác thải, cát sỏi lẫn trong lưu chất, từ đó bảo vệ các thiết bị đắt tiền phía sau như máy bơm, van điều khiển, đồng hồ đo lưu lượng khỏi tình trạng kẹt, xước hoặc hư hỏng.

Tuy nhiên, một trong những câu hỏi phổ biến nhất mà các kỹ thuật viên mới hoặc người dùng tự lắp đặt tại nhà thường gặp phải là: “Khi lắp đặt Y lọc nhựa, bầu lọc nên hướng xuống hay hướng lên?”

Bài viết này sẽ giải đáp chi tiết câu hỏi trên, đồng thời cung cấp cho bạn một hướng dẫn toàn diện từ A đến Z về cách lựa chọn, chuẩn bị, lắp đặt và bảo trì Y lọc nhựa chuẩn kỹ thuật nhất.

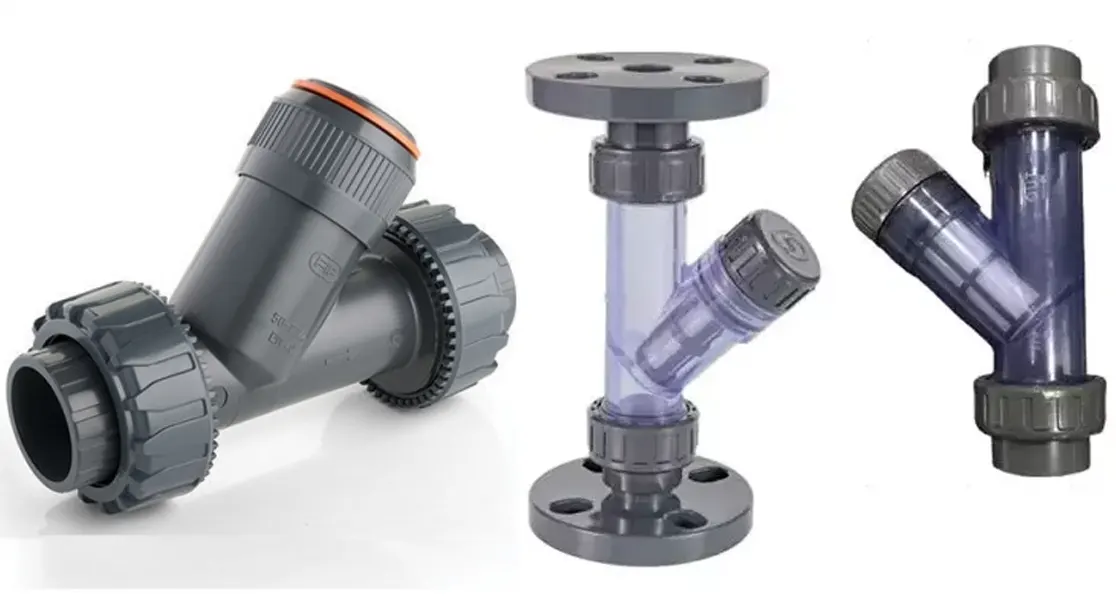

Tổng quan về Y lọc nhựa (Plastic Y-Strainer)

Y lọc nhựa là gì?

Y lọc (Y-Strainer) là một loại van công nghiệp có thiết kế hình chữ “Y”. Khi dòng chảy đi qua thiết bị, phần nhánh chữ Y (gọi là bầu lọc) có chứa một màng lọc hoặc lưới lọc sẽ giữ lại các tạp chất rắn. Y lọc nhựa là loại Y lọc được chế tạo từ các vật liệu nhựa công nghiệp như PVC, uPVC, cPVC, PP, hoặc PVDF, giúp chúng có khả năng chống ăn mòn cực tốt, nhẹ, dễ lắp đặt và chi phí thấp hơn so với các loại Y lọc bằng gang, thép hay inox.

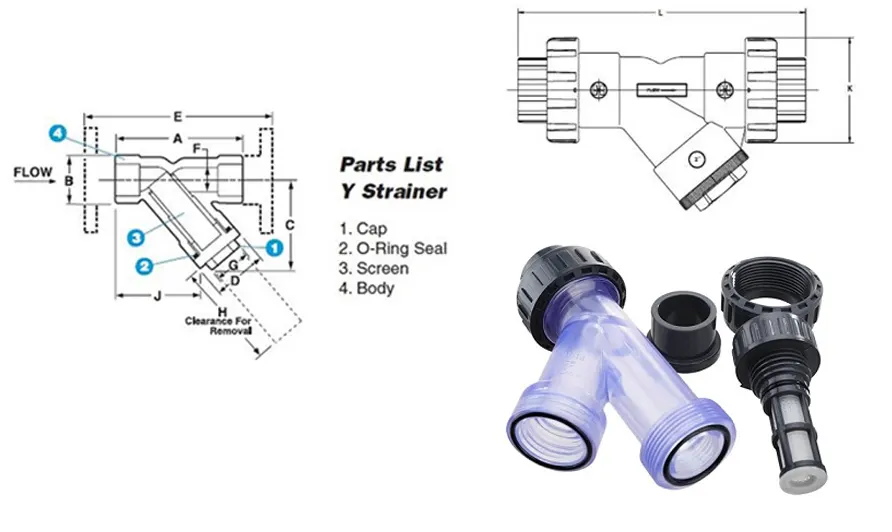

Cấu tạo cơ bản của Y lọc nhựa

Một chiếc Y lọc nhựa thông thường bao gồm các bộ phận chính sau:

Thân van (Body): Toàn bộ vỏ ngoài hình chữ Y, chịu áp lực chính của hệ thống. Trên thân thường được đúc nổi mũi tên chỉ chiều dòng chảy.

Bầu lọc (Housing/Branch): Phần nhánh xiên góc so với đường ống chính, là nơi chứa rác và tạp chất.

Lưới lọc (Screen/Filter): Thường làm bằng nhựa (cùng chất liệu với thân) hoặc Inox (SUS 304/316). Lưới lọc có các lỗ nhỏ với mắt lưới (mesh) khác nhau tùy thuộc vào kích thước hạt cặn cần lọc.

Nắp xả (Cap): Phần nắp đậy ở cuối bầu lọc, có thể vặn mở dễ dàng bằng ren hoặc rắc co để lấy lưới lọc ra vệ sinh. Một số loại có tích hợp thêm van xả cặn ở nắp.

Ứng dụng phổ biến

Nhờ đặc tính chống ăn mòn hóa học, Y lọc nhựa được ứng dụng rộng rãi trong:

• Hệ thống xử lý nước sạch, nước cấp sinh hoạt.
• Hệ thống xử lý nước thải công nghiệp.
• Đường ống dẫn hóa chất, axit, kiềm trong các nhà máy sản xuất.
• Hệ thống tưới tiêu nông nghiệp, hồ bơi, bể cá cảnh (Aquarium).

Tìm hiểu thêm: Y lọc nhựa (Y-Strainer) là gì? Tầm quan trọng của thiết bị lọc rác trong đường ống nhựa.

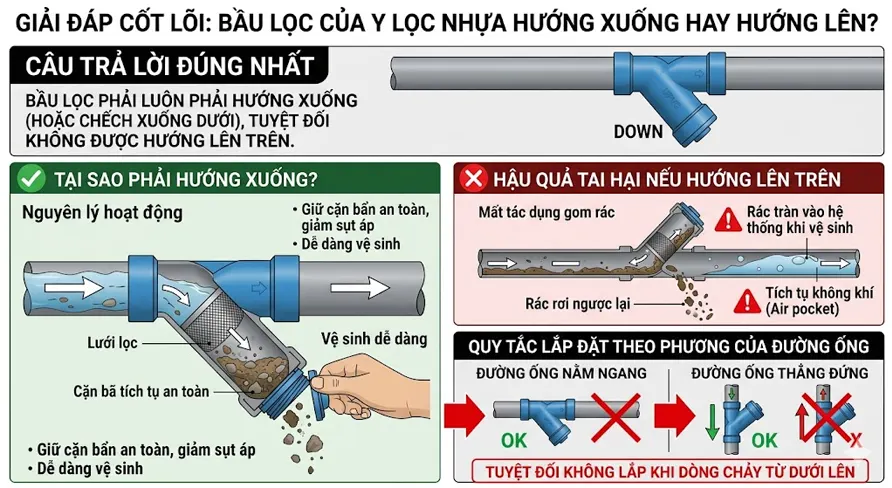

Giải đáp cốt lõi: Bầu lọc của Y lọc nhựa hướng xuống hay hướng lên?

Đây là phần quan trọng nhất của bài viết. Câu trả lời ngắn gọn và chính xác tuyệt đối trong kỹ thuật đường ống là: Bầu lọc của Y lọc LUÔN LUÔN PHẢI HƯỚNG XUỐNG (hoặc chếch xuống dưới), tuyệt đối không được hướng lên trên.

Để hiểu tại sao lại có quy tắc cứng nhắc này, chúng ta hãy phân tích nguyên lý hoạt động và ảnh hưởng của trọng lực.

Tại sao bầu lọc phải hướng xuống?

Y lọc hoạt động dựa trên sự kết hợp giữa màng chắn cơ học (lưới lọc) và trọng lực. Khi dòng chảy mang theo cặn bã đi vào Y lọc, chúng sẽ bị lưới lọc cản lại. Nhờ thiết kế bầu lọc hướng xuống, trọng lực sẽ kéo các cặn bã, sỏi đá, rác nặng rơi xuống và tích tụ lại ở phần đáy của nắp xả (bên trong lưới lọc).

Lợi ích của việc bầu lọc hướng xuống:

Giữ cặn bẩn an toàn: Cặn bẩn nằm gọn ở đáy bầu lọc, không cản trở hoàn toàn tiết diện của dòng chảy chính, giúp giảm thiểu hiện tượng sụt áp (pressure drop).

Dễ dàng vệ sinh: Khi hệ thống dừng hoạt động và bạn mở nắp xả để vệ sinh, toàn bộ cặn bẩn đang nằm trong lưới lọc sẽ được rút ra ngoài một cách dễ dàng theo chiều rơi của trọng lực.

Hậu quả tai hại nếu lắp bầu lọc hướng lên trên

Nếu bạn lắp sai kỹ thuật, để bầu lọc hướng lên trời, các vấn đề nghiêm trọng sau sẽ xảy ra:

Mất tác dụng gom rác: Cặn bẩn bị dòng nước đẩy lên lưới lọc, nhưng khi máy bơm dừng hoặc dòng chảy yếu đi, trọng lực sẽ kéo rác rơi ngược trở lại đường ống chính phía trước Y lọc.

Rác tràn vào hệ thống khi vệ sinh: Đây là thảm họa lớn nhất. Khi bạn tháo nắp xả nằm ở phía trên để lấy lưới lọc ra, toàn bộ rác và cặn bẩn vốn đang lơ lửng hoặc kẹt ở lưới sẽ rơi tuột xuống lại đường ống chính. Lần tới khi khởi động hệ thống, đống rác này sẽ đi thẳng vào máy bơm hoặc van, gây kẹt và hư hỏng. Thiết bị Y lọc lúc này trở nên hoàn toàn vô tác dụng.

Tích tụ không khí: Bầu lọc hướng lên trên sẽ trở thành một “cái bẫy khí” (air pocket). Khí tích tụ có thể gây ra hiện tượng búa nước (water hammer), làm rung lắc đường ống và đẩy nhanh quá trình oxy hóa hoặc giảm hiệu suất bơm.

Quy tắc lắp đặt theo phương của đường ống

Tùy thuộc vào đường ống của bạn là ống ngang hay ống đứng, cách hướng bầu lọc xuống cũng có sự khác biệt:

Đối với đường ống nằm ngang:

Bầu lọc phải được quay xuống dưới. Tốt nhất là hướng thẳng đứng xuống đất (góc 6-o’clock) hoặc nằm nghiêng một chút nếu không gian hẹp, nhưng phải đảm bảo nắp xả nằm thấp hơn tâm đường ống.

Đối với đường ống thẳng đứng:

Điều kiện bắt buộc: Y lọc chỉ được lắp trên đường ống thẳng đứng nếu dòng chảy có hướng từ trên xuống dưới (Top to Bottom).

Lúc này, bầu lọc sẽ nằm nghiêng chĩa xuống dưới. Cặn bẩn vẫn được giữ lại tự nhiên trong lưới lọc.

LƯU Ý ĐẶC BIỆT: Tuyệt đối không lắp Y lọc trên đường ống thẳng đứng có dòng chảy đi từ dưới lên trên. Nếu lắp như vậy, bầu lọc bắt buộc phải hướng lên trên (để xuôi theo chiều mũi tên thân van), và như đã phân tích ở phần 2.2, điều này sẽ khiến rác rơi ngược lại đường ống khi tắt bơm.

Tóm lại: Dù ống ngang hay ống đứng chóp xuống, bầu lọc phải luôn ở vị trí thấp nhất để gom rác và thuận tiện tháo lắp vệ sinh.

Tìm hiểu thêm: Cách chọn mắt lưới (Mesh/Micron) cho Y lọc nhựa phù hợp với nhu cầu.

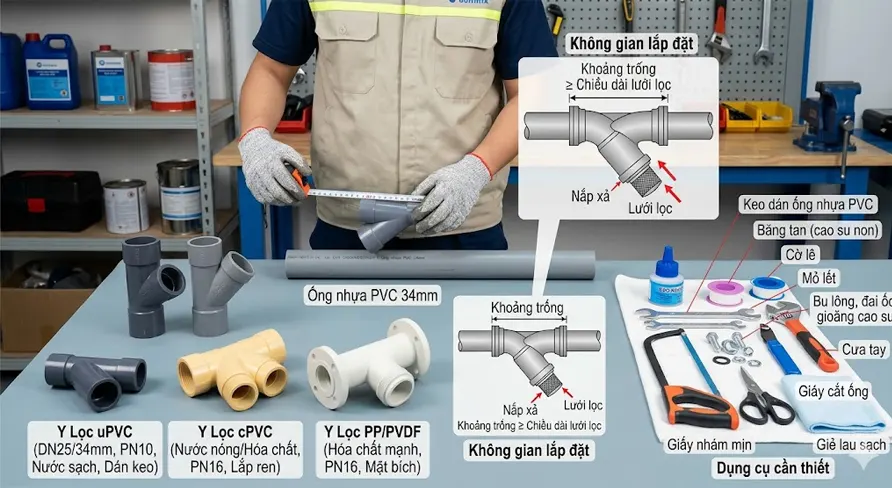

Chuẩn bị trước khi lắp đặt Y lọc nhựa

Để quá trình lắp đặt diễn ra suôn sẻ, đảm bảo độ kín khít và tuổi thọ cho hệ thống, khâu chuẩn bị đóng vai trò quyết định.

Kiểm tra thông số kỹ thuật

Kích thước (Size): Đảm bảo Y lọc có cùng kích thước danh định (DN) với đường ống. Ví dụ ống Phi 34 (DN25) thì phải dùng Y lọc DN25.

Chất liệu nhựa: Chọn đúng loại nhựa phù hợp với lưu chất.

• PVC/uPVC: Nước sạch, nước thải thông thường, nhiệt độ < 60°C.
• cPVC: Nước nóng, hóa chất mạnh, nhiệt độ lên tới 90°C.
• PP/PVDF: Hóa chất cực mạnh, axit đặc, môi trường nhiệt độ và áp suất cao.

Áp suất làm việc: Kiểm tra chỉ số PN (Pressure Nominal) trên thân van (thường là PN10 hoặc PN16) xem có đáp ứng được áp lực của máy bơm hay không.

Kiểu kết nối: Y lọc nhựa thường có 3 kiểu kết nối chính: Dán keo (Socket), Lắp ren (Threaded), và Mặt bích (Flanged) hoặc Rắc co (Union). Chọn loại phù hợp với kiểu nối của đường ống hiện tại.

Không gian lắp đặt

Đừng chỉ chú ý đến chỗ lắp thân van. Hãy đo khoảng cách của bầu lọc và chừa ra một khoảng không gian trống phía trước nắp xả. Khoảng không gian này ít nhất phải bằng chiều dài của lưới lọc bên trong, để bạn có thể rút hoàn toàn lưới lọc ra ngoài khi cần vệ sinh.

Dụng cụ cần thiết

• Keo dán ống nhựa PVC (nếu dùng loại dán keo).
• Băng tan (cao su non) (nếu dùng loại nối ren).
• Cờ lê, mỏ lết, bu lông, đai ốc, gioăng cao su (nếu dùng mặt bích).
• Cưa tay hoặc kéo cắt ống, giấy nhám mịn.
• Giẻ lau sạch.

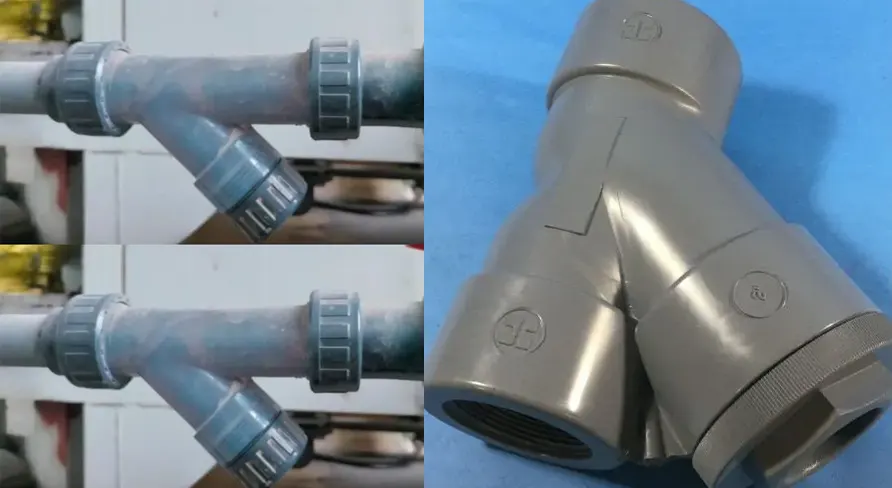

Hướng dẫn các bước lắp đặt Y lọc nhựa chuẩn kỹ thuật

Dưới đây là quy trình 4 bước tiêu chuẩn để lắp đặt Y lọc nhựa vào hệ thống đường ống.

Bước 1: Xác định vị trí và chiều dòng chảy (Quan trọng nhất)

• Quan sát kỹ trên thân Y lọc nhựa, bạn sẽ thấy một mũi tên lớn được đúc nổi.
• Mũi tên này chỉ định chiều của dòng chảy (từ nguồn đi đến thiết bị tiêu thụ).
• Xác định đúng chiều dòng chảy của đường ống và đặt Y lọc sao cho mũi tên trùng hướng với dòng chảy.
• Đồng thời, xoay thân van để bầu lọc hướng xuống dưới như đã phân tích ở phần 2.

Bước 2: Cắt và làm sạch đường ống

• Đo đạc kỹ chiều dài của Y lọc (khoảng cách giữa 2 đầu kết nối).
• Cắt một đoạn ống nhựa tương ứng với kích thước đã đo (nhớ trừ hao phần ống sẽ cắm sâu vào trong rắc co hoặc khớp nối của Y lọc).
• Dùng giấy nhám vuốt nhẹ phần mép ống vừa cắt để loại bỏ các gờ nhựa (ba-via). Điều này giúp khi cắm ống vào không bị đẩy lớp keo dán đi, đồng thời không làm xước gioăng cao su (nếu có).
• Dùng giẻ lau khô và sạch bề mặt ống và bề mặt trong của khớp nối Y lọc. Môi trường ẩm ướt hoặc bụi bẩn sẽ làm giảm độ kết dính.

Bước 3: Tiến hành lắp đặt theo từng kiểu kết nối

Kiểu kết nối dán keo (Socket/Gắn trực tiếp):

1. Quét một lớp keo dán nhựa (như Bình Minh, Tiền Phong…) mỏng và đều lên mặt ngoài của đầu ống và mặt trong của cổng kết nối Y lọc.
2. Nhanh chóng đẩy thẳng đầu ống vào sâu bên trong Y lọc. Vừa đẩy vừa xoay nhẹ khoảng 1/4 vòng để keo dàn đều.
3. Giữ chặt trong khoảng 30 giây để keo định hình. Lặp lại với đầu còn lại.
4. Lưu ý: Phải chờ ít nhất 24 giờ cho keo khô hoàn toàn trước khi thử áp lực nước.

Kiểu kết nối Rắc co (Union/True Union Y-Strainer):

• Đây là loại Y lọc nhựa tiện lợi nhất (đặc biệt là dạng Y lọc nhựa trong suốt). Hai đầu có sẵn bộ rắc co.
• Tháo đai ốc của rắc co ra, lồng vào đường ống trước.
• Dán keo phần “đuôi chuột” (socket connector) của rắc co vào đường ống.
• Sau khi keo khô, đặt thân Y lọc vào giữa (chú ý gioăng cao su O-ring ở 2 mặt chóp phải nằm đúng vị trí), sau đó vặn siết đai ốc từ hai bên lại. Vặn bằng tay cho đến khi chặt, có thể dùng dụng cụ siết thêm 1/4 vòng, không siết quá lực làm nứt rắc co nhựa.

Kiểu kết nối Lắp ren (Threaded):

• Dùng băng tan (cao su non) quấn quanh đầu ren ngoài của đường ống khoảng 5-7 vòng theo chiều kim đồng hồ.
• Vặn đầu ống vào cổng ren trong của Y lọc. Dùng mỏ lết siết vừa tay. Lưu ý nhựa rất dễ bị cháy ren hoặc nứt nếu siết lực quá mạnh.

Kiểu kết nối Mặt bích (Flanged):

• Thường dùng cho các Y lọc nhựa kích cỡ lớn (từ DN50 trở lên).
• Đặt gioăng cao su (Gasket) vào giữa mặt bích của đường ống và mặt bích của Y lọc.
• Xỏ bu lông qua các lỗ. Lắp vòng đệm và đai ốc.
• Siết bu lông theo quy tắc đường chéo (ngôi sao) để lực ép dàn đều, tránh làm vỡ mặt bích nhựa hoặc làm hở gioăng.

Bước 4: Kiểm tra và vận hành thử (Test run)

• Sau khi quá trình lắp đặt hoàn tất và keo/chất bịt kín đã khô hoàn toàn, hãy tiến hành mở van nước từ từ để nước đi vào hệ thống.
• Kiểm tra kỹ các mối nối xem có hiện tượng rò rỉ hay không.
• Mở nắp xả của bầu lọc một chút (nếu hệ thống không có áp suất nguy hiểm) để xả bớt bọt khí, sau đó vặn chặt lại.



Lưu ý quan trọng khi bảo trì và vệ sinh Y lọc nhựa

Y lọc nhựa không phải là thiết bị lắp xong rồi để đó. Vì chức năng của nó là giữ rác, nên bầu lọc sẽ đầy lên theo thời gian. Nếu không vệ sinh, hệ thống sẽ bị tắc nghẽn, làm tăng áp lực lên đường ống và làm máy bơm chạy khan hoặc quá tải.

Khi nào cần vệ sinh Y lọc?

Định kỳ: Tùy thuộc vào độ bẩn của lưu chất, có thể từ 1 tuần/lần đến 3 tháng/lần.

Theo đồng hồ áp suất: Giải pháp chuyên nghiệp nhất là lắp 2 đồng hồ đo áp suất ở ngay phía trước và phía sau Y lọc. Khi thấy chênh lệch áp suất (Pressure Drop) giữa hai đồng hồ tăng cao bất thường (ví dụ áp suất đầu vào cao, áp suất đầu ra sụt giảm mạnh), đó là dấu hiệu lưới lọc đã bị rác bịt kín.

Quy trình tháo nắp và rửa lưới lọc an toàn

Cô lập hệ thống: Tắt máy bơm và đóng các van chặn (isolation valves) ở cả hai đầu của Y lọc. Nếu không đóng van, nước sẽ tuôn ra ồ ạt khi bạn mở nắp.

1. Xả áp: Nếu hệ thống có van xả áp, hãy xả bớt áp lực bên trong.
2. Mở nắp bầu lọc: Chuẩn bị sẵn một chậu hứng nước ở phía dưới (vì luôn có một lượng nước đọng lại trong bầu lọc). Dùng tay hoặc cờ lê tháo nắp đậy của bầu lọc ra.
3. Rút lưới lọc: Kéo màng/lưới lọc ra khỏi bầu. (Đây là lúc bạn sẽ thấy giá trị của việc lắp bầu lọc hướng xuống, rác nằm gọn trong lưới và không trôi ngược ra).
4. Vệ sinh: Rửa sạch lưới lọc dưới vòi nước mạnh. Dùng bàn chải mềm để chà sạch rác bám vào các mắt lưới. Không dùng vật nhọn chọc vào lưới làm rách lưới, đặc biệt là lưới nhựa. Kiểm tra xem lưới có bị rách hay móp méo không, nếu có cần thay mới.
5. Kiểm tra gioăng cao su: Kiểm tra vòng ron (O-ring) ở nắp xả. Nếu bị dập, rão, cần thay gioăng mới để đảm bảo độ kín.
6. Lắp lại: Lắp lưới lọc vào đúng vị trí khớp trong bầu, đậy nắp và vặn chặt vừa phải. Mở lại van chặn và chạy thử.

Mẹo nhỏ (Pro-Tip): Đối với các hệ thống xả rác liên tục, bạn có thể mua loại Y lọc nhựa có nắp xả tích hợp sẵn một ren trong (thường là ren 21mm hoặc 27mm). Bạn có thể gắn một chiếc van bi nhựa nhỏ vào vị trí này. Thay vì tháo nắp, bạn chỉ cần mở van bi, áp lực nước sẽ tự động thổi bay rác cặn trong bầu lọc ra ngoài (gọi là Blow-off valve).

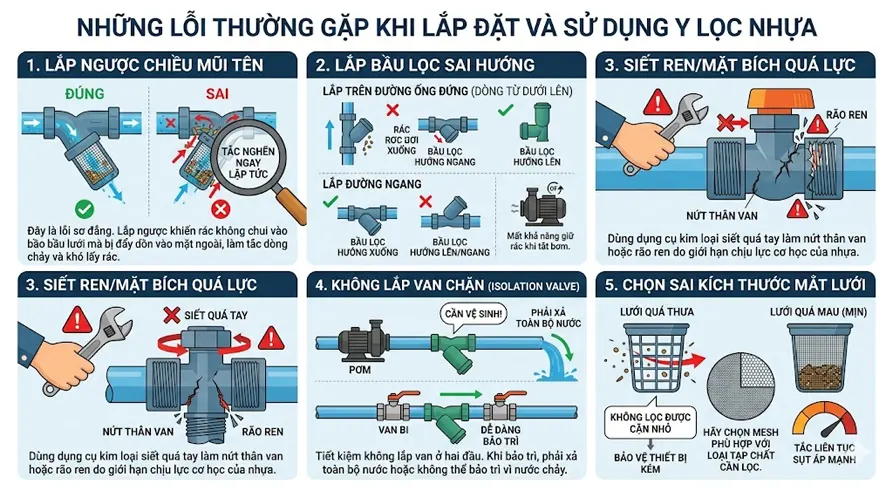

Những lỗi thường gặp khi lắp đặt và sử dụng Y lọc nhựa

Dù cấu tạo đơn giản, nhưng trên thực tế, thợ thi công rất hay mắc phải các lỗi sau, gây ảnh hưởng đến hiệu suất của thiết bị:

Lắp ngược chiều mũi tên: Đây là lỗi sơ đẳng. Lắp ngược khiến rác không chui vào trong bầu lưới mà bị đẩy dồn vào mặt ngoài của lưới, làm tắc nghẽn dòng chảy ngay lập tức và rất khó lấy rác ra.

Lắp bầu lọc hướng lên trời hoặc hướng ngang trên đường ống thẳng đứng dòng chảy từ dưới lên: Như đã phân tích kỹ ở phần 2, điều này làm mất hoàn toàn khả năng giữ rác khi tắt bơm.

Siết ren/mặt bích quá lực: Bản chất vật liệu là nhựa nên có giới hạn chịu lực cơ học. Việc dùng dụng cụ kim loại siết quá tay sẽ làm nứt thân van hoặc rão ren.

Không lắp van chặn (isolation valve): Khá nhiều người tiết kiệm không lắp van bi ở hai đầu Y lọc. Đến khi cần vệ sinh, họ phải xả toàn bộ nước trong đường ống hoặc không thể bảo trì vì nước liên tục chảy.

Chọn sai kích thước mắt lưới: Lưới quá thưa sẽ không lọc được cặn nhỏ (bảo vệ thiết bị kém). Lưới quá mau (quá mịn) sẽ khiến Y lọc tắc liên tục và gây sụt áp mạnh. Hãy chọn Mesh (số lỗ trên 1 inch vuông) phù hợp với loại tạp chất cần lọc.
