Y lọc nhựa (Y-Strainer) là gì? Tầm quan trọng của thiết bị lọc rác trong đường ống nhựa.
Trong các hệ thống đường ống dẫn lưu chất công nghiệp và dân dụng, sự xuất hiện của các cặn bẩn, sỏi đá, rỉ sét hay các mảnh vỡ từ quá trình thi công là điều không thể tránh khỏi. Những dị vật này, dù nhỏ, lại là “kẻ thù” thầm lặng gây ra hàng loạt sự cố nghiêm trọng như kẹt van, hỏng cánh bơm, hay sai lệch đồng hồ đo lường. Để giải quyết triệt để bài toán này, Y lọc nhựa (Y-Strainer) ra đời như một “người gác đền” không thể thiếu.
Bài viết chuyên sâu này sẽ cung cấp cho bạn một cái nhìn toàn diện về Y lọc nhựa: từ cấu tạo, nguyên lý hoạt động, sự khác biệt giữa các vật liệu (uPVC, cPVC, PPH, PVDF) cho đến các tiêu chuẩn lắp đặt và tầm quan trọng của chúng trong việc bảo vệ toàn bộ hệ thống lưu chất.

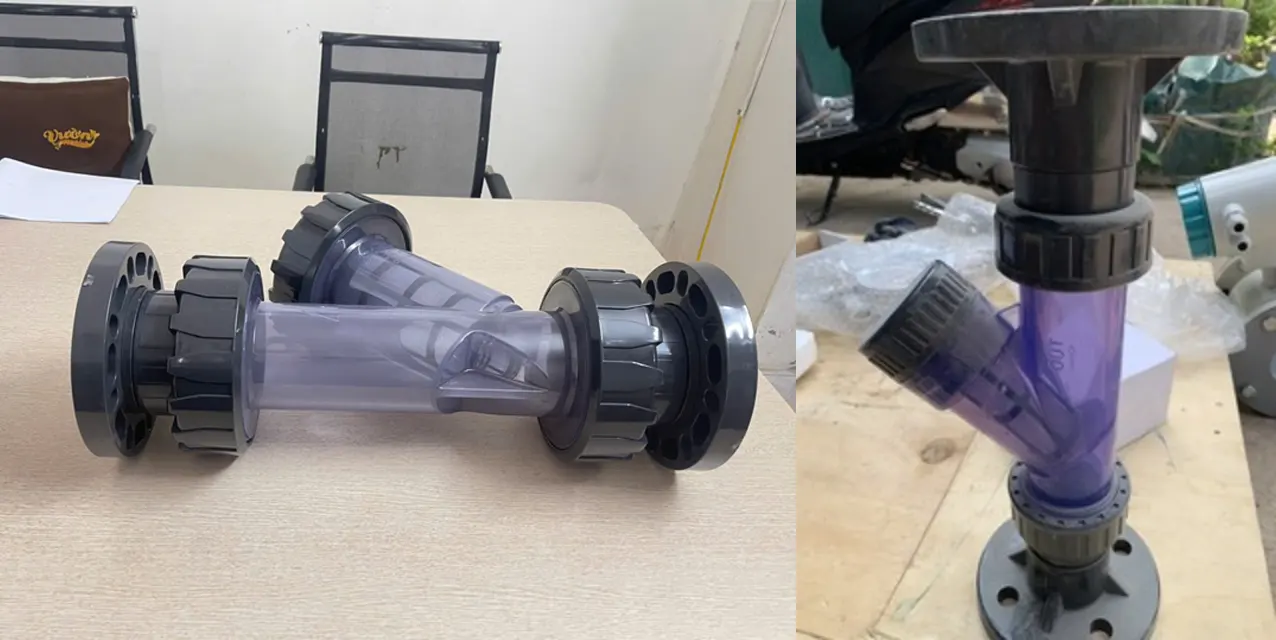

Y Lọc Nhựa (Y-Strainer) Là Gì?
Y lọc nhựa, tên tiếng Anh là Plastic Y-Strainer, là một thiết bị cơ khí dạng van được thiết kế với hình dáng giống chữ “Y”, thường được lắp đặt trên các hệ thống đường ống để lọc và giữ lại các cặn bẩn, rác thải, hoặc các hạt rắn lơ lửng lẫn trong dòng lưu chất (nước, hóa chất, khí…).
Nhiệm vụ chính của Y lọc là làm sạch dòng chảy, đảm bảo lưu chất khi đi qua thiết bị này sẽ đạt được độ tinh khiết nhất định, từ đó bảo vệ các thiết bị đắt tiền phía sau nó như máy bơm, van điều khiển (van bi, van bướm), đồng hồ đo lưu lượng, và các hệ thống béc phun không bị tắc nghẽn hay trầy xước.

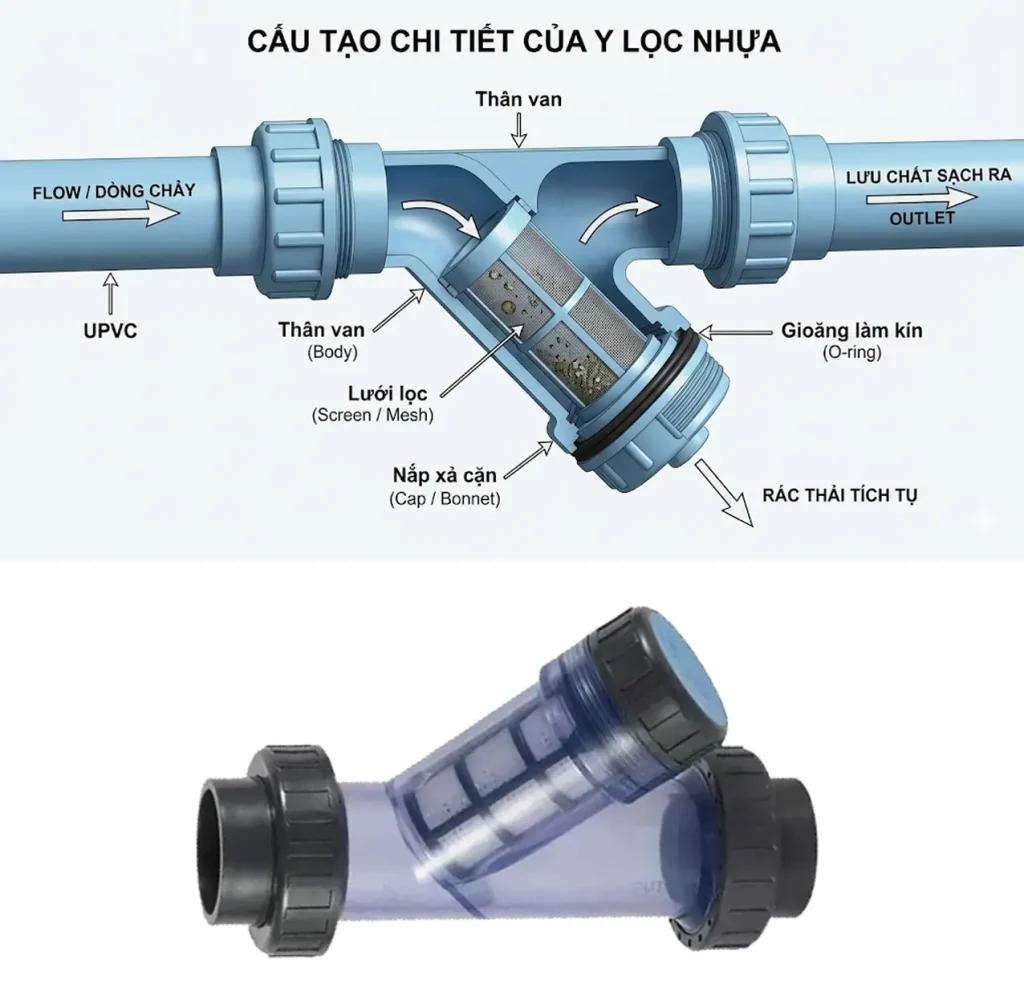

Cấu Tạo Chi Tiết Của Y Lọc Nhựa
Một thiết bị Y lọc nhựa tiêu chuẩn được cấu thành từ 4 bộ phận chính, được gia công với độ chính xác cao nhằm đảm bảo khả năng chịu áp lực và chống rò rỉ:
Thân van (Body): Được đúc nguyên khối từ các loại nhựa kỹ thuật chuyên dụng. Thiết kế hình chữ Y giúp giảm thiểu tối đa sự sụt áp (pressure drop) khi lưu chất đi qua, đồng thời tạo ra một khoang chứa rác (nhánh chữ Y) hướng xuống dưới.
Lưới lọc (Screen / Mesh): Đây là “trái tim” của thiết bị, thường được làm từ nhựa (cùng chất liệu với thân) hoặc Inox 304/316, tùy thuộc vào môi trường sử dụng (đặc biệt là trong môi trường nước biển hoặc hóa chất có tính ăn mòn cao). Lưới lọc có các mắt lưới (mesh size) với kích thước đa dạng, quyết định kích cỡ của hạt cặn bị giữ lại.
Nắp xả cặn (Cap / Bonnet): Nằm ở phần đuôi của nhánh chữ Y, được thiết kế dạng ren hoặc bích để có thể dễ dàng tháo lắp. Nắp này cho phép người vận hành mở ra để lấy lưới lọc đi vệ sinh và loại bỏ rác thải tích tụ mà không cần phải tháo toàn bộ Y lọc ra khỏi đường ống.
Gioăng làm kín (O-ring / Gasket): Thường được làm từ cao su EPDM, FKM (Viton) hoặc PTFE (Teflon). Chức năng của gioăng là làm kín giữa nắp xả và thân van, ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất ra môi trường bên ngoài
.
Nguyên Lý Hoạt Động Của Y-Strainer
Nguyên lý làm việc của Y lọc nhựa cực kỳ đơn giản nhưng lại mang đến hiệu quả cơ học tuyệt vời. Khi dòng lưu chất được bơm vào hệ thống và đi qua cổng vào của Y lọc, nó bắt buộc phải đi xuyên qua lớp lưới lọc được đặt nghiêng bên trong nhánh chữ Y.
Tại đây, dòng nước hoặc hóa chất sẽ đi lọt qua các lỗ nhỏ trên lưới lọc và tiếp tục hành trình đến đầu ra của thiết bị. Trong khi đó, các hạt cặn rắn, rác thải có kích thước lớn hơn mắt lưới sẽ bị cản lại. Dưới tác động của trọng lực và áp lực dòng chảy, các cặn bẩn này sẽ bị đẩy và lắng đọng xuống phần đáy của nắp xả cặn. Khi rác tích tụ đủ nhiều (thường được nhận biết thông qua sự chênh lệch áp suất giữa đầu vào và đầu ra), nhân viên bảo trì chỉ cần tháo nắp xả để làm sạch lưới lọc.
Phân Loại Vật Liệu Chế Tạo Y Lọc: Lựa Chọn Nào Tối Ưu?
Không phải tất cả các hệ thống ống nhựa đều sử dụng chung một loại Y lọc. Sự lựa chọn vật liệu phụ thuộc rất lớn vào tính chất hóa học của lưu chất, nhiệt độ, và áp suất vận hành. Dưới đây là phân tích kỹ thuật về các loại vật liệu phổ biến:

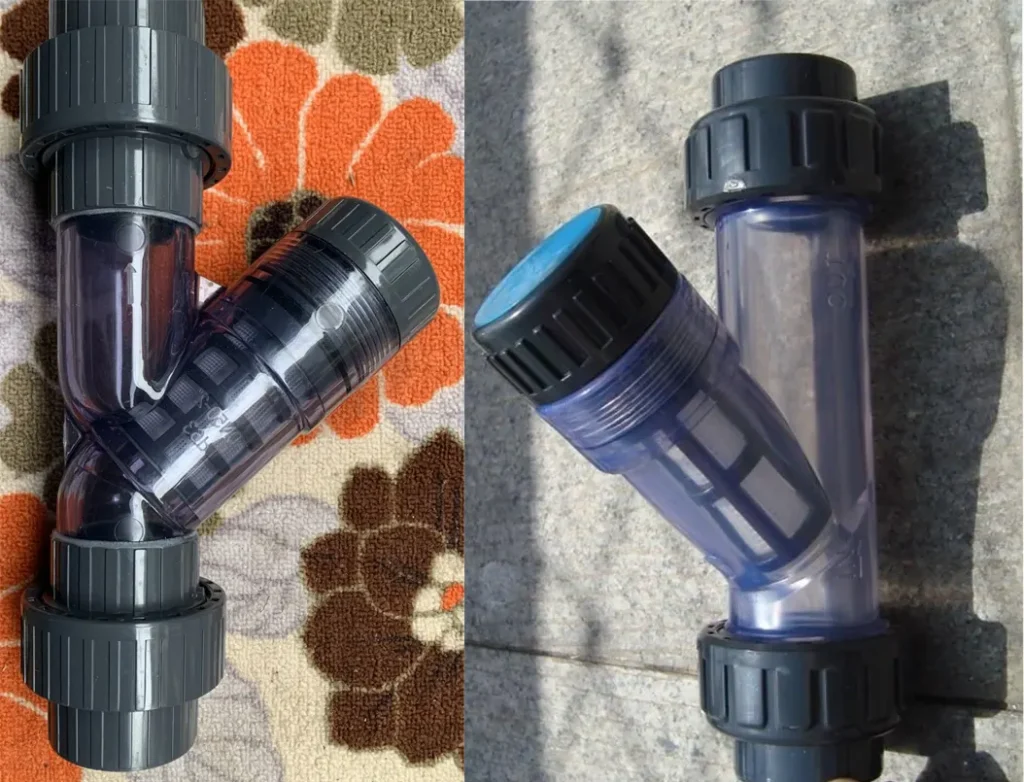

Y Lọc Nhựa uPVC (Unplasticized Polyvinyl Chloride)
Đây là dòng vật liệu phổ biến nhất trên thị trường, thường có màu xám đậm.
Đặc tính: Khả năng kháng hóa chất cơ bản cực tốt (chịu được axit, kiềm loãng), chống oxy hóa và không bị ăn mòn bởi nước muối hay các yếu tố môi trường (UV).
Giới hạn: Nhiệt độ hoạt động tối đa chỉ khoảng 60°C.
Ứng dụng: Thường dùng trong hệ thống xử lý nước cấp, nước thải sinh hoạt, hồ bơi, và hệ thống tưới tiêu nông nghiệp.
Y Lọc Nhựa cPVC (Chlorinated Polyvinyl Chloride)
Có màu xám nhạt hoặc vàng kem, là phiên bản nâng cấp của uPVC với hàm lượng Clo cao hơn.
Đặc tính: Chịu được nhiệt độ cao hơn đáng kể, lên tới 90°C – 95°C. Khả năng chịu áp và kháng các hóa chất mạnh (axit đặc, dung dịch kiềm) vượt trội hơn uPVC.
Ứng dụng: Phù hợp cho các đường ống dẫn hóa chất nóng trong nhà máy mạ điện, sản xuất giấy, hay hệ thống dẫn nước nóng công nghiệp.

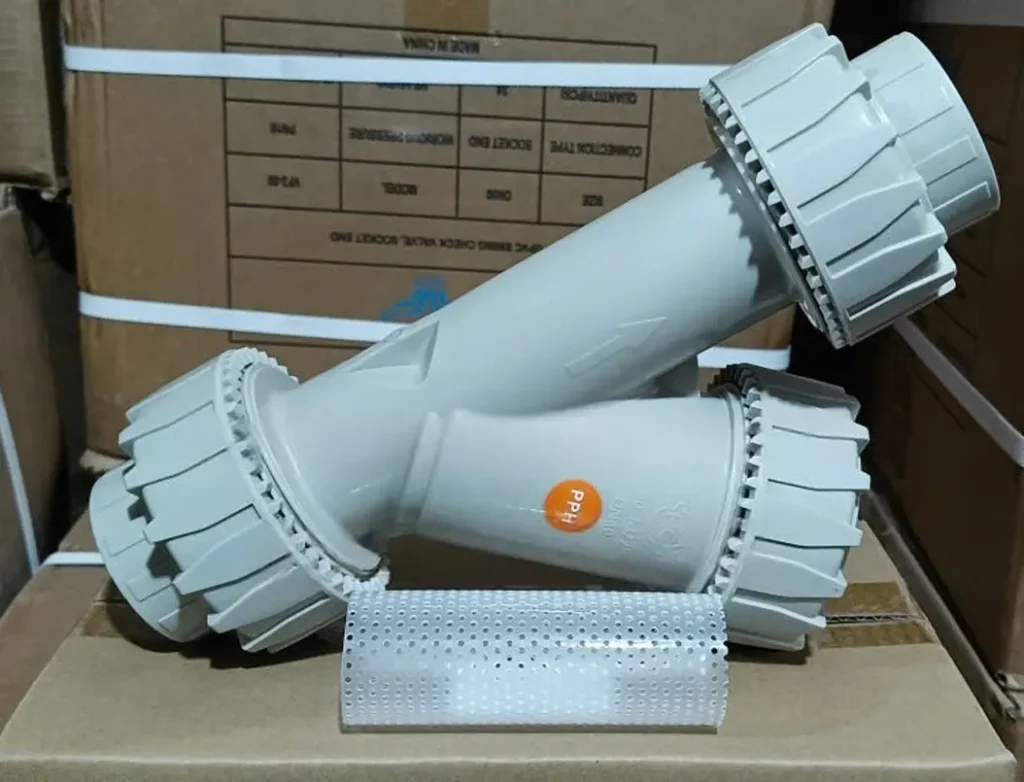

Y Lọc Nhựa PPH (Polypropylene Homo-polymer)
Thường có màu ghi sáng hoặc be, là một loại polymer có độ bền cơ học ấn tượng.
Đặc tính: Trọng lượng nhẹ, khả năng chịu nhiệt khoảng 90°C. Điểm mạnh nhất của PPH là khả năng chịu đựng các hóa chất hữu cơ, dung môi, và đặc biệt là không chứa độc tố.
Ứng dụng: Rất được ưa chuộng trong ngành công nghiệp vi mạch bán dẫn, sản xuất dược phẩm, và ngành thực phẩm & đồ uống (F&B) nơi yêu cầu tiêu chuẩn vi sinh cao.
Y Lọc Nhựa PVDF (Polyvinylidene Fluoride)
Được coi là “vua” của các loại nhựa kỹ thuật trong hệ đường ống, có màu trắng sữa hoặc hơi mờ.
Đặc tính: Siêu kháng hóa chất (kể cả các siêu axit như axit sulfuric đặc, axit nitric), chịu được nhiệt độ lên tới 120°C – 140°C, chống tia cực tím tuyệt đối và có độ tinh khiết cao nhất. Khả năng chống mài mòn cũng cực kỳ xuất sắc.
Ứng dụng: Môi trường siêu tinh khiết (Ultrapure water), nhà máy sản xuất hóa chất khắc nghiệt, công nghiệp hạt nhân và y tế.

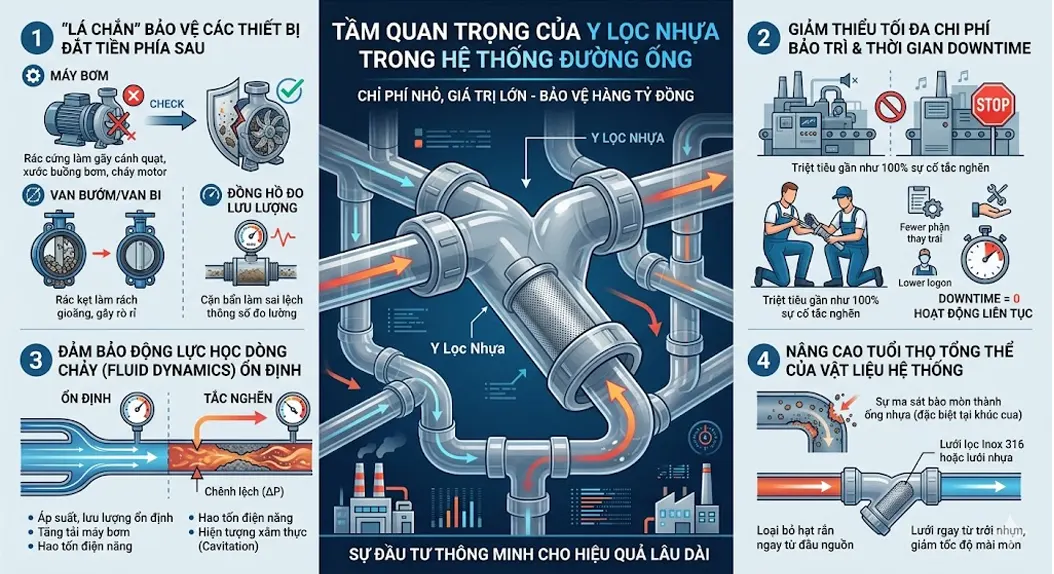

Tầm Quan Trọng Của Y Lọc Nhựa Trong Hệ Thống Đường Ống
Có một thực tế trong ngành cơ điện và môi trường: chi phí đầu tư cho một chiếc Y lọc chỉ chiếm một phần rất rất nhỏ trong tổng dự toán công trình, nhưng giá trị bảo vệ của nó lại cứu vãn hàng tỷ đồng tiền thiệt hại. Dưới đây là những lý do khẳng định tầm quan trọng sống còn của Y lọc rác:
“Lá Chắn” Bảo Vệ Các Thiết Bị Đắt Tiền Phía Sau
Đây là chức năng quan trọng nhất. Trong một hệ đường ống, máy bơm, các loại van công nghiệp (van bướm, van bi điều khiển điện/khí nén) và các cảm biến là những thiết bị có giá trị cao và nhạy cảm.
Với máy bơm: Rác cứng lọt vào buồng bơm có thể làm gãy cánh quạt, xước buồng bơm hoặc gây kẹt động cơ, dẫn đến cháy motor. Y lọc đặt trước máy bơm sẽ ngăn chặn triệt để rủi ro này.
Với van bướm và van bi: Các loại van này dựa vào đĩa van/bi van và lớp gioăng (seat) để làm kín. Nếu rác, sỏi kẹt vào giữa đĩa van và gioăng khi van đang đóng lại, nó sẽ làm rách gioăng, gây rò rỉ lưu chất vĩnh viễn dù van đã ở trạng thái đóng hoàn toàn.
Với đồng hồ đo lưu lượng: Các cặn bẩn bám vào cảm biến sẽ làm sai lệch thông số đo lường, ảnh hưởng trực tiếp đến quá trình kiểm soát và pha trộn hóa chất.
Giảm Thiểu Tối Đa Chi Phí Bảo Trì & Thời Gian Downtime
Downtime (thời gian ngừng máy) là nỗi ám ảnh của mọi nhà máy sản xuất. Khi một hệ thống bị tắc nghẽn, bạn buộc phải dừng toàn bộ dây chuyền để cắt ống, tháo van, xả dung dịch ra để sửa chữa. Quá trình này không chỉ tiêu tốn chi phí vật tư, nhân công mà còn gây thiệt hại nặng nề do gián đoạn sản xuất. Một hệ thống có gắn Y lọc và được lên lịch vệ sinh lưới lọc định kỳ sẽ triệt tiêu gần như 100% các sự cố tắc nghẽn bất ngờ này.
Đảm Bảo Động Lực Học Dòng Chảy (Fluid Dynamics) Ổn Định
Khi đường ống không bị cản trở bởi rác thải tích tụ, áp suất và lưu lượng dòng chảy sẽ duy trì ở mức ổn định theo đúng thiết kế ban đầu. Sự tắc nghẽn do thiếu Y lọc sẽ tạo ra hiện tượng chênh lệch áp suất lớn, làm tăng tải cho máy bơm (bơm phải hoạt động công suất cao hơn để đẩy nước qua điểm tắc), gây hao tốn điện năng cực lớn. Hơn nữa, cặn bẩn có thể gây ra hiện tượng xâm thực (cavitation) làm phá hủy các cấu trúc thành ống và cánh bơm.
Nâng Cao Tuổi Thọ Tổng Thể Của Vật Liệu Hệ Thống
Sự ma sát liên tục của các hạt rắn di chuyển với tốc độ cao trong đường ống sẽ bào mòn thành ống nhựa từ bên trong (đặc biệt tại các khúc cua, co lơi). Bằng cách loại bỏ các hạt rắn này ngay từ đầu nguồn bằng Y lọc lưới Inox 316 hoặc lưới nhựa chuẩn, tốc độ mài mòn của hệ thống giảm đi đáng kể.
Tiêu Chuẩn Lắp Đặt & Các Lưu Ý Kỹ Thuật Quan Trọng
Để Y lọc phát huy tối đa công năng, việc tuân thủ các quy chuẩn kỹ thuật trong lắp đặt là bắt buộc. Dưới đây là các lưu ý thiết yếu dành cho kỹ sư và thợ thi công:
Chiều Lắp Đặt Không Thể Đảo Ngược
Khác với một số loại van bi có thể chảy hai chiều, Y lọc bắt buộc phải được lắp đúng chiều. Trên thân của mọi Y lọc nhựa đều có đúc nổi một mũi tên chỉ hướng. Lưu chất bắt buộc phải chảy theo hướng mũi tên này. Nếu lắp ngược, rác sẽ kẹt ở mặt ngoài của lưới lọc thay vì chui vào trong bầu lọc, khiến việc xả rác trở nên vô tác dụng và làm tắc nghẽn thiết bị ngay lập tức.
Phương Đặt Bầu Lọc Chuẩn Xác
Lắp đặt trên ống ngang: Bầu lọc (nhánh chữ Y chứa nắp xả) luôn phải hướng xuống dưới. Điều này tận dụng trọng lực để kéo rác thải rơi xuống đáy, không cho rác lơ lửng chắn ngang dòng lưu chất chính.
Lắp đặt trên ống thẳng đứng: Y lọc chỉ được phép lắp trên đường ống có dòng chảy từ trên hướng xuống dưới. Khi đó, bầu lọc sẽ chếch xuống dưới để đón rác. Tuyệt đối không lắp Y lọc trên đường ống thẳng đứng có dòng chảy đi từ dưới lên, vì khi máy bơm ngừng hoạt động, rác sẽ rơi ngược trở lại đường ống phía dưới.
Tiêu Chuẩn Kết Nối & Khoảng Cách Kỹ Thuật
Y lọc nhựa có nhiều kiểu kết nối như dán keo, rắc co (True Union) hoặc mặt bích (Flange).
Với kết nối dán keo: Cần đảm bảo dung môi dán không bị lem vào bên trong thân Y lọc làm hỏng gioăng hoặc dính chặt lưới lọc.
Với kết nối mặt bích: Cần tuân thủ khoảng cách lắp đặt (Face-to-face dimensions). Khi siết ốc bích, phải siết đều lực theo quy tắc hình sao (chéo góc) để tránh làm vỡ vành bích nhựa do ứng suất uốn không đều. Nên kết hợp thêm bulong Inox 304/316 để chống han gỉ trong môi trường ẩm ướt.

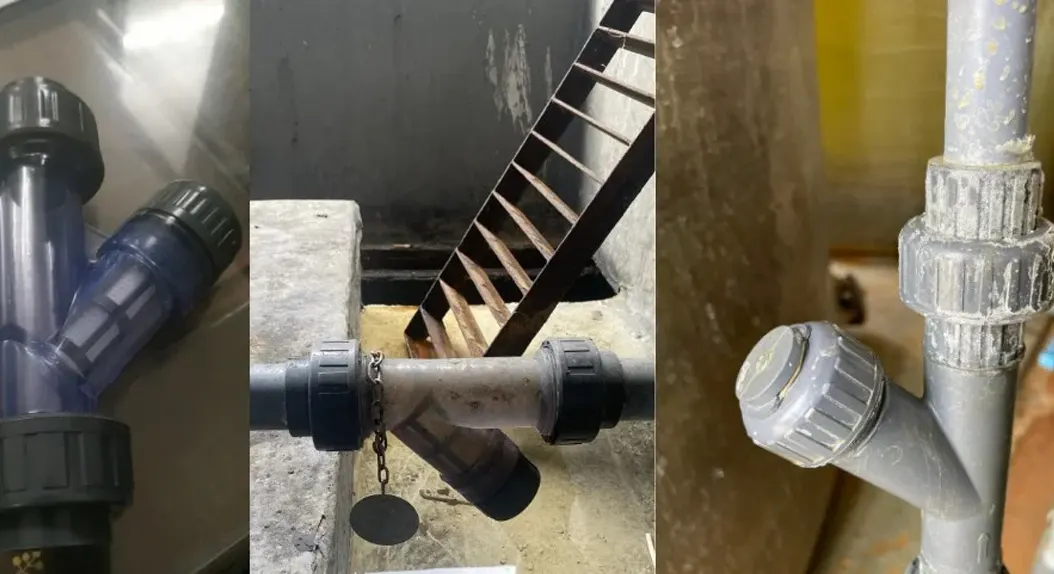

Hướng Dẫn Vận Hành, Vệ Sinh Vàng Bảo Dưỡng Định Kỳ
Y lọc không phải là thiết bị “lắp đặt và quên đi”. Nó cần được quan tâm đúng mực:
Lập lịch vệ sinh: Tùy thuộc vào độ bẩn của lưu chất (có thể là hàng tuần với nước hồ bơi, hoặc hàng tháng với nước cấp), phải tháo nắp xả cặn ra để vệ sinh lưới.
Sử dụng đồng hồ áp suất: Nên lắp 2 đồng hồ áp suất, một trước và một sau Y lọc. Nếu chênh lệch áp suất (ΔP) giữa hai đồng hồ quá lớn (vượt quá mức thông số cho phép của nhà sản xuất), điều đó chứng tỏ lưới lọc đã nghẹt cứng rác và cần vệ sinh ngay lập tức.
Thay thế gioăng định kỳ: Sau nhiều lần tháo lắp nắp xả, gioăng cao su có thể bị biến dạng hoặc chai cứng, đặc biệt trong môi trường hóa chất. Cần chuẩn bị sẵn gioăng dự phòng (EPDM hoặc PTFE tùy lưu chất) để thay thế, đảm bảo độ kín tuyệt đối.
Kiểm tra lưới lọc: Với các loại rác sắc nhọn hoặc áp suất đẩy quá cao, mắt lưới có thể bị rách. Việc kiểm tra bằng mắt thường khi vệ sinh sẽ giúp phát hiện lưới hỏng để thay thế, tránh rác lọt qua mặt lưới rách đi vào thiết bị.
