Cách chọn mắt lưới (Mesh/Micron) cho Y lọc nhựa phù hợp với nhu cầu.
Trong các hệ thống đường ống công nghiệp, nông nghiệp hay xử lý nước dân dụng, Y lọc nhựa (Plastic Y-Strainer) đóng vai trò như một “người gác đổng” thầm lặng nhưng vô cùng quan trọng. Nhiệm vụ chính của thiết bị này là loại bỏ các cặn bẩn, rác thải, và hạt rắn ra khỏi dòng chảy, từ đó bảo vệ các thiết bị đắt tiền phía sau như máy bơm, van điều khiển, đồng hồ đo lưu lượng và các béc phun.
Tuy nhiên, mua một chiếc Y lọc nhựa chất lượng (như UPVC, CPVC, PPH hay PVDF) mới chỉ là một nửa chặng đường. Yếu tố quyết định 100% hiệu quả lọc rác lại nằm ở một chi tiết nhỏ bên trong: Lưới lọc (Screen). Việc chọn đúng kích thước mắt lưới, thường được đo bằng đơn vị Mesh hoặc Micron, là bài toán khiến nhiều kỹ sư và nhà vận hành đau đầu.
Bài viết chi tiết này sẽ cung cấp cho bạn mọi kiến thức cần thiết để hiểu rõ về Mesh, Micron, nguyên lý hoạt động của lưới lọc, và cách lựa chọn mắt lưới cho Y lọc nhựa sao cho phù hợp nhất với nhu cầu thực tế của hệ thống.
Tìm Hiểu Về Y Lọc Nhựa Và Tầm Quan Trọng Của Lưới Lọc

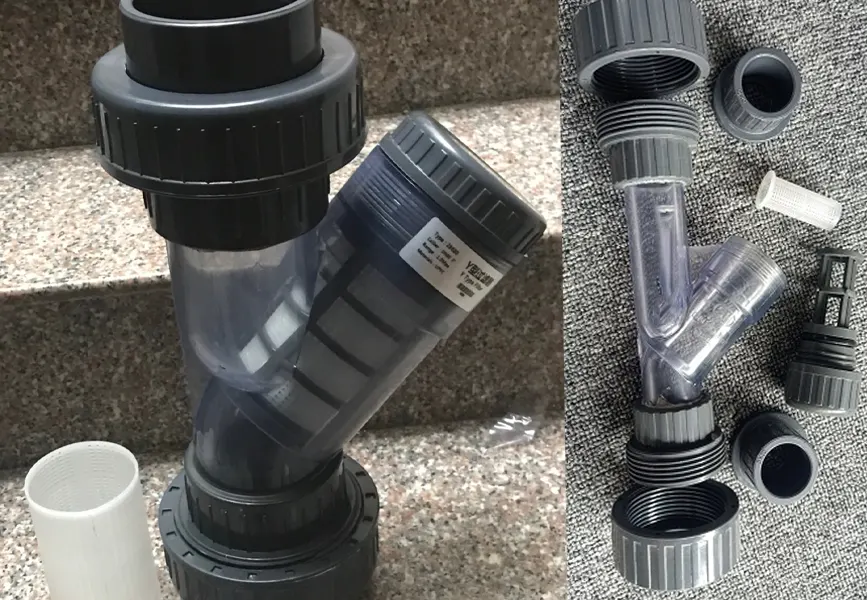

Trước khi đi sâu vào các thông số kỹ thuật, chúng ta cần hiểu rõ cấu tạo cơ bản của một chiếc Y lọc nhựa. Đúng như tên gọi, thiết bị này có hình dáng chữ “Y”, bao gồm thân van (làm từ các loại nhựa chống ăn mòn) và một bầu lọc chứa lưới lọc nằm ở nhánh chữ Y hướng xuống.
Dòng lưu chất (nước, hóa chất, dung dịch) khi đi qua van sẽ bị ép chảy qua lớp lưới lọc này. Các hạt rắn có kích thước lớn hơn lỗ lưới sẽ bị giữ lại trong bầu lọc, trong khi chất lỏng sạch tiếp tục đi qua.
Tại sao bộ phận lưới lọc lại là “trái tim” của Y lọc?
Bảo vệ thiết bị: Lưới lọc trực tiếp ngăn chặn các tác nhân gây kẹt màng bơm, xước gioăng van hay làm tắc nghẽn đường ống.
Duy trì lưu lượng: Một lưới lọc phù hợp sẽ đảm bảo dòng chảy không bị cản trở quá mức, giữ cho áp suất hệ thống ổn định.
Quyết định chu kỳ bảo trì: Nếu chọn sai lưới lọc, bạn sẽ phải liên tục tháo Y lọc ra để vệ sinh, gây gián đoạn quy trình sản xuất.
Tìm hiểu thêm: Y lọc nhựa (Y-Strainer) là gì? Tầm quan trọng của thiết bị lọc rác trong đường ống nhựa.
Giải Mã Thuật Ngữ: Kích Thước Mesh Và Micron Là Gì?
Để chọn được lưới lọc cho Y lọc nhựa, bạn bắt buộc phải hiểu rõ hai đơn vị đo lường tiêu chuẩn trong ngành lọc: Mesh và Micron. Chúng có mối quan hệ nghịch đảo với nhau.
Kích Thước Mesh (Mesh Size) Là Gì?
Mesh là đơn vị đo số lượng lỗ (mắt lưới) có trên một inch chiều dài tuyến tính (1 inch = 25.4 mm) của tấm lưới.
Ví dụ: Lưới 20 Mesh nghĩa là trên 1 inch chiều dài của lưới, có đúng 20 lỗ rỗng. Lưới 100 Mesh nghĩa là có 100 lỗ trên 1 inch.
Quy luật nghịch đảo của Mesh: Số Mesh càng lớn, mật độ lỗ càng dày đặc, kích thước mỗi lỗ càng nhỏ lại, và khả năng lọc càng mịn. Ngược lại, số Mesh nhỏ tức là lỗ to, lưới lọc thô hơn.
Kích Thước Micron (Micron Size / Micrometer – µm) Là Gì?
Micron (kí hiệu là µm) là đơn vị đo chiều dài thực tế, bằng 1 phần triệu của một mét (1 µm = 0.001 mm). Trong kỹ thuật lọc, Micron dùng để chỉ đường kính lớn nhất của một hạt rắn có thể chui lọt qua mắt lưới.
Ví dụ: Tóc người có đường kính khoảng 50 – 70 Micron. Mắt thường của con người chỉ có thể nhìn thấy các hạt có kích thước từ 40 Micron trở lên.
Nếu Y lọc có lưới kích thước 50 Micron, điều đó có nghĩa là nó sẽ giữ lại toàn bộ các cặn bẩn, hạt rắn có kích thước lớn hơn 50 Micron, và chỉ cho phép các hạt nhỏ hơn 50 Micron đi qua.
Bảng Quy Đổi Từ Mesh Sang Micron Thông Dụng Dành Cho Y Lọc
Để dễ hình dung, dưới đây là bảng đối chiếu giữa Mesh và Micron thường gặp nhất trong các sản phẩm Y lọc nhựa trên thị trường:
| Kích Thước Mesh (Mesh Size) | Kích Thước Micron (µm) | Đường Kính Lỗ (mm) | Ứng Dụng Điển Hình |
| 10 Mesh | 2000 µm | 2.0 mm | Lọc cặn rất thô, sỏi đá, rêu tảo lớn. |
| 20 Mesh | 841 µm | 0.84 mm | Cặn thô, rỉ sét ống lớn, bảo vệ bơm nước tổng. |
| 40 Mesh | 400 µm | 0.40 mm | Cặn trung bình, bảo vệ béc phun tưới tiêu lớn. |
| 60 Mesh | 250 µm | 0.25 mm | Lọc cặn mịn, bảo vệ van điện từ, đồng hồ nước. |
| 80 Mesh | 177 µm | 0.17 mm | Lọc nước thô trước màng RO, cặn lơ lửng. |
| 100 Mesh | 149 µm | 0.15 mm | Lọc hóa chất, dung dịch cần độ tinh khiết tương đối. |
| 200 Mesh | 74 µm | 0.07 mm | Lọc siêu mịn, yêu cầu áp lực bơm lớn đẩy qua. |

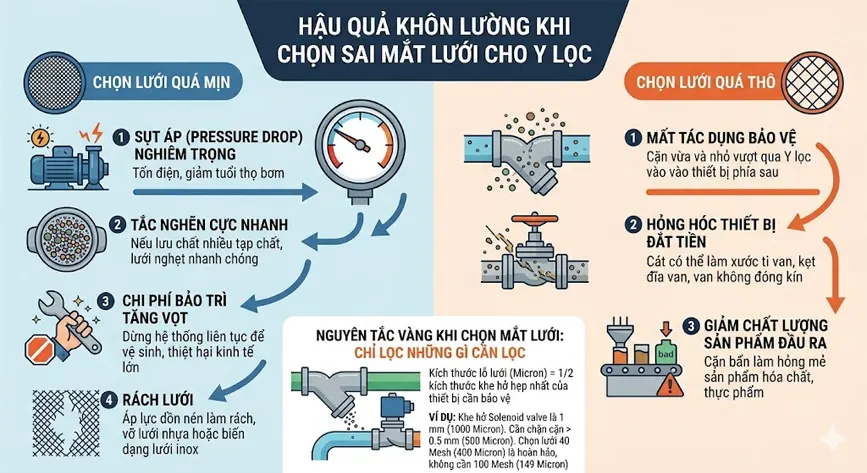

Hậu Quả Khôn Lường Khi Chọn Sai Mắt Lưới Cho Y Lọc
Nhiều người có suy nghĩ sai lầm rằng: “Cứ chọn lưới càng mịn (Mesh cao) thì lọc càng sạch, càng tốt”. Hoặc ngược lại: “Chọn lưới to cho nước chảy nhanh đỡ phải vệ sinh”. Cả hai tư duy này đều dẫn đến những rủi ro lớn cho hệ thống:
Chọn lưới quá mịn (Số Mesh quá lớn / Micron quá nhỏ) so với yêu cầu
Sụt áp (Pressure Drop) nghiêm trọng: Lưới quá nhỏ tạo ra sức cản lớn đối với dòng chảy. Bơm của bạn sẽ phải hoạt động với công suất tối đa để đẩy nước qua, gây tốn điện và giảm tuổi thọ bơm.
Tắc nghẽn cực nhanh: Lưới mịn sẽ giữ lại mọi loại cặn bẩn nhỏ nhất. Nếu nguồn lưu chất của bạn chứa nhiều tạp chất, lưới sẽ bị nghẹt chỉ sau một thời gian rất ngắn.
Chi phí bảo trì tăng vọt: Hệ thống phải dừng hoạt động liên tục để tháo Y lọc nhựa ra vệ sinh cọ rửa. Trong các dây chuyền sản xuất liên tục, điều này gây thiệt hại lớn về kinh tế.
Rách lưới: Áp lực nước dồn nén khi màng lưới bị nghẹt có thể làm rách, vỡ lưới nhựa hoặc biến dạng lưới inox bên trong.
Chọn lưới quá thô (Số Mesh quá nhỏ / Micron quá lớn)
Mất tác dụng bảo vệ: Các hạt cặn kích thước vừa và nhỏ sẽ dễ dàng vượt qua Y lọc và tiến thẳng vào thiết bị phía sau.
Hỏng hóc thiết bị đắt tiền: Nếu một hạt cát (khoảng 100 – 200 micron) đi qua được tấm lưới 20 Mesh (841 micron) và lọt vào một hệ thống van điều khiển tự động có khe hở hẹp, nó có thể làm xước ti van, kẹt đĩa van, khiến van không thể đóng kín hoàn toàn.
Giảm chất lượng sản phẩm đầu ra: Trong các ngành sản xuất hóa chất, thực phẩm, việc để lọt cặn bẩn sẽ làm hỏng toàn bộ mẻ sản phẩm.
Nguyên Tắc “Vàng” Khi Chọn Mắt Lưới: Chỉ Lọc Những Gì Cần Lọc
Để cân bằng giữa hiệu quả lọc và áp suất dòng chảy, các chuyên gia đường ống luôn tuân thủ nguyên tắc: Lưới lọc của Y lọc chỉ nên có kích thước lỗ (Micron) nhỏ bằng một nửa (1/2) kích thước của khe hở hẹp nhất trên thiết bị mà nó cần bảo vệ.
Ví dụ minh họa: Nếu Y lọc nhựa được lắp đặt trước một van điện từ (Solenoid valve) có khe hở vận hành bên trong là 1 mm (1000 Micron). Để bảo vệ an toàn cho van này, bạn cần ngăn chặn các hạt cặn có kích thước từ 0.5 mm (500 Micron) trở lên. Tra theo bảng quy đổi, một tấm lưới khoảng 40 Mesh (400 Micron) là sự lựa chọn hoàn hảo. Không cần thiết phải dùng lưới 100 Mesh (149 Micron) vì nó sẽ gây tắc nghẽn không đáng có.
Quy Trình 4 Bước Chuẩn Để Chọn Mắt Lưới (Mesh/Micron) Phù Hợp
Hãy áp dụng tuần tự 4 bước sau để đảm bảo bạn mua đúng loại Y lọc nhựa có mắt lưới tối ưu cho dự án của mình:
Bước 1: Xác định yêu cầu của thiết bị cần bảo vệ (Downstream Equipment)
Như đã đề cập ở nguyên tắc vàng, hãy kiểm tra tài liệu kỹ thuật của máy bơm, đồng hồ đo lưu lượng, béc phun hoặc van điều khiển nằm ngay sau Y lọc. Nhà sản xuất các thiết bị này thường có khuyến nghị rõ ràng: “Yêu cầu lắp đặt bộ lọc thô XX Mesh ở đầu vào”. Lấy thông số đó làm mốc.
Bước 2: Đánh giá đặc tính của lưu chất chảy qua Y lọc nhựa
Chất liệu vỏ Y lọc là nhựa (UPVC, CPVC…) nên nó thường được dùng cho hóa chất, nước muối, hoặc môi trường có tính ăn mòn. Bạn cần xem xét:
Độ nhớt của lưu chất: Nước sạch chảy qua màng lưới 100 Mesh rất dễ dàng. nhưng nếu lưu chất là keo dán, siro, hoặc hóa chất có độ đặc, độ nhớt cao, nó sẽ bị kẹt lại ở lưới 100 Mesh. Với chất lỏng đặc, bắt buộc phải dùng lưới thô hơn (Mesh nhỏ).
Tỷ lệ chất rắn lơ lửng: Nguồn nước của bạn là nước giếng khoan nhiều cát, hay nước từ tháp làm mát nhiều rong rêu? Nếu chất bẩn có kích thước lớn và số lượng nhiều, bạn dùng lưới mịn thì Y lọc sẽ tắc ngay lập tức.
Bước 3: Xem xét giới hạn tổn thất áp suất (Pressure Drop Limit)
Mọi hệ thống đường ống đều có tính toán về cột áp. Việc gắn thêm Y lọc sẽ làm giảm áp suất đầu ra một chút. Mắt lưới càng nhỏ thì tổn áp càng lớn. Hãy trao đổi với kỹ sư thiết kế hệ thống xem đường ống của bạn cho phép tụt áp tối đa bao nhiêu bar/psi qua vị trí lắp Y lọc để chọn mắt lưới có diện tích rỗng (Open Area) phù hợp.
Bước 4: Xem xét cấu trúc hạt cặn bẩn
Cặn cứng (Cát, sỏi, rỉ sét sắt): Các hạt này có hình khối cố định, dễ bị chặn lại bởi lưới cứng. Có thể chọn thông số Mesh chính xác theo kích thước hạt.
Cặn mềm (Rong rêu, chất nhờn sinh học, bùn): Các hạt cặn mềm có thể bị áp lực nước “bóp méo” và ép chui qua lỗ lưới nếu lỗ lưới chỉ nhỏ hơn chúng một chút. Đối với rêu, tảo, bùn, bạn cần một mắt lưới nhỏ hơn hẳn kích thước của chúng và phải chuẩn bị tinh thần vệ sinh lưới thường xuyên hơn.
Gợi Ý Lựa Chọn Kích Thước Mesh/Micron Theo Từng Ứng Dụng Thực Tế
Dưới đây là một số cấu hình Y lọc nhựa phổ biến được ứng dụng trong các ngành công nghiệp và dân dụng để bạn tham khảo:
Hệ Thống Xử Lý Nước Cấp Và Tháp Làm Mát (Cooling Towers)
Mục đích: Loại bỏ sỏi, đá nhỏ, rác lá cây, vỏ ốc, mảng bám rỉ sét bong tróc ra khỏi đường ống.
Vật liệu Y lọc: Thường dùng nhựa UPVC.
Khuyến nghị lưới lọc: 20 Mesh (841 Micron) đến 40 Mesh (400 Micron). Đây là khoảng lý tưởng giúp bảo vệ hệ thống bơm tuần hoàn làm mát mà không gây sụt áp đáng kể.
Nông Nghiệp, Tưởi Tiêu Nhỏ Giọt (Drip Irrigation)
Mục đích: Béc phun sương hoặc đầu tưới nhỏ giọt cực kỳ dễ bị tắc bởi cát, bùn, hoặc rêu từ ao hồ. Tắc một béc phun có thể làm chết héo cả một vùng cây trồng.
Vật liệu Y lọc: Nhựa UPVC hoặc PPH (chịu hóa chất phân bón).
Khuyến nghị lưới lọc: 80 Mesh (177 Micron) đến 120 Mesh (125 Micron). Trong tưới nhỏ giọt, lọc nước sạch là yếu tố sống còn nên bắt buộc phải dùng lưới tương đối mịn. Nhiều hệ thống phải gắn nối tiếp: Lọc cát thô (20 Mesh) ở đầu nguồn -> Y lọc mịn (100 Mesh) trước các béc tưới.
Xử Lý Hóa Chất Và Xi Mạ Chống Ăn Mòn
Mục đích: Lọc cặn hóa chất, giữ tinh khiết cho dung dịch trong các bồn xi mạ, pha chế.
Vật liệu Y lọc: Nhựa CPVC (chịu nhiệt) hoặc PVDF, PPH (chịu axit/bazơ mạnh).
Khuyến nghị lưới lọc: Tùy thuộc vào yêu cầu của dung dịch, nhưng thường ở mức 60 Mesh (250 Micron) đến 100 Mesh (149 Micron).
Bảo Vệ Màng Lọc Tinh (RO, UF)
Mục đích: Y lọc nhựa đóng vai trò là “lọc thô cấp 1” trước khi nước đi vào hệ thống lọc tinh (như túi lọc, lõi lọc sợi cuốn, màng RO) để giảm tải và tăng tuổi thọ cho các lõi lọc đắt tiền này.
Khuyến nghị lưới lọc: 100 Mesh (149 Micron). Mức này vừa đủ để chặn các hạt cặn lơ lửng lớn, vừa không làm bơm cao áp bị quá tải.

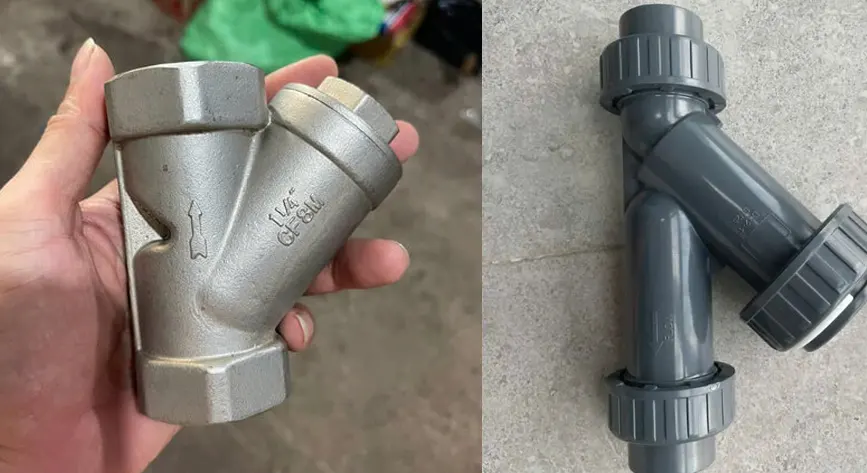

Lựa Chọn Chất Liệu Lưới Lọc Bên Trong Y Lọc Nhựa
Bên cạnh thông số Mesh/Micron, vật liệu làm nên màng lưới cũng đặc biệt quan trọng. Mặc dù vỏ ngoài (body) là nhựa, màng lưới bên trong vẫn có nhiều tùy chọn:
Lưới lọc bằng Inox (Stainless Steel 304/316): Đây là loại phổ biến nhất. Khung lõi có thể bằng nhựa nhưng màng lưới bọc ngoài là sợi inox đan chéo. Ưu điểm là rất cứng cáp, chịu được áp lực cao không bị rách, dễ dàng xịt rửa cọ xát. Inox 316 cũng chống ăn mòn hóa chất khá tốt.
Lưới lọc hoàn toàn bằng nhựa (Plastic Screen/PP/Teflon): Nếu lưu chất của bạn là các loại axit cực mạnh (như Axit Clohydric, Axit Sunfuric nồng độ cao) có khả năng ăn mòn cả Inox 316, thì bạn bắt buộc phải dùng lưới lọc bằng nhựa PPH hoặc PTFE (Teflon). Tuy nhiên, màng lọc nhựa sẽ dày hơn, làm giảm diện tích thông thủy và dễ bị rách hơn lưới kim loại nếu gặp áp lực đột ngột.

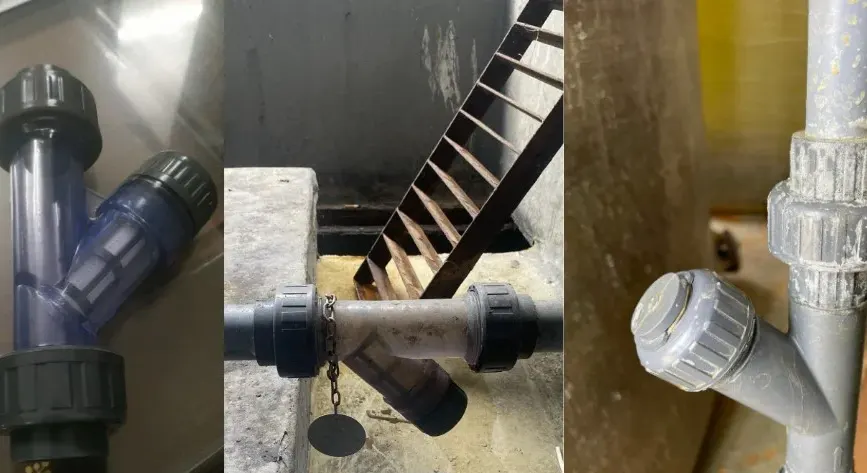

Hướng Dẫn Vận Hành Và Bảo Trì Lưới Y Lọc Đúng Cách
Kể cả khi bạn đã chọn được thông số Mesh hoàn hảo, Y lọc nhựa sẽ không hoạt động hiệu quả nếu thiếu đi khâu bảo trì định kỳ.
Theo dõi đồng hồ đo áp: Cách chuyên nghiệp nhất để biết khi nào cần vệ sinh lưới lọc là lắp đặt hai đồng hồ đo áp suất ở trước và sau Y lọc. Khi thấy sự chênh lệch áp suất (Tổn áp – Pressure Drop) giữa hai đồng hồ tăng cao hơn mức bình thường (khoảng 0.3 – 0.5 bar so với lúc mới lắp), đó là dấu hiệu chắc chắn lưới đã bị nghẹt rác.
Lịch xả cặn định kỳ: Ở phần nắp bịt nhánh chữ Y thường có một nút ren nhỏ. Thay vì phải tháo toàn bộ nắp Y lọc ra, bạn có thể thay thế nút ren này bằng một van bi nhựa nhỏ (Van xả đáy). Mỗi tuần/tháng, chỉ cần mở van bi này ra vài giây, áp lực nước sẽ tống khứ một phần cặn bẩn đọng ở đáy bầu lọc ra ngoài.
Vệ sinh lưới thủ công: Khi tháo lưới lọc ra khỏi Y lọc nhựa, hãy dùng bàn chải lông mềm và nước sạch để cọ rửa. Tránh dùng bàn chải sắt hoặc vật sắc nhọn vì sẽ làm giãn các mắt lưới, làm sai lệch thông số Mesh/Micron ban đầu, khiến rác dễ bị lọt qua trong những lần sử dụng tiếp theo.
Dự phòng màng lưới: Trong môi trường công nghiệp, luôn nên mua dự phòng sẵn 1-2 lõi lưới lọc (cùng kích thước Mesh) để thay thế ngay lập tức khi bảo trì, tránh làm gián đoạn hệ thống chờ vệ sinh hoặc chờ mua mới khi lưới cũ bị rách.
Tổng Kết
Việc lựa chọn mắt lưới (Mesh/Micron) cho Y lọc nhựa không phải là việc có thể đoán mò hay chọn đại. Nó đòi hỏi sự phân tích kỹ lưỡng về thiết bị cần bảo vệ, tính chất của lưu chất, và kích thước của loại cặn bẩn có trong hệ thống.
Hãy luôn ghi nhớ quy tắc: Chỉ lọc những gì cần lọc. Lựa chọn một mắt lưới quá mịn sẽ rước thêm rắc rối về bảo trì và sụt áp, trong khi lưới quá thô sẽ khiến toàn bộ hệ thống đắt tiền phía sau gặp rủi ro. Bằng cách áp dụng 4 bước lựa chọn chuẩn xác và hiểu rõ bảng quy đổi Mesh – Micron, bạn sẽ giúp hệ thống đường ống của mình vận hành êm ái, bền bỉ và tiết kiệm tối đa chi phí sửa chữa. Chúc bạn ứng dụng thành công vào hệ thống của mình!
