So sánh khả năng điều tiết: Van cầu nhựa vs Van bi nhựa

Trong các hệ thống đường ống công nghiệp, xử lý nước thải, hay dẫn truyền hóa chất, việc kiểm soát và điều tiết lưu lượng (tiết lưu) một cách chính xác là yếu tố sống còn để đảm bảo an toàn và hiệu suất của toàn bộ dây chuyền. Khi thiết kế hệ thống, kỹ sư thường phải đối mặt với một câu hỏi quen thuộc nhưng không dễ trả lời: Nên chọn van cầu nhựa hay van bi nhựa để điều tiết lưu lượng?

Dù cả hai đều là những dòng van phổ biến được chế tạo từ các vật liệu chống ăn mòn xuất sắc như uPVC, cPVC, PPH hay PVDF, nhưng cấu tạo cơ học và nguyên lý thủy lực bên trong của chúng lại hoàn toàn khác biệt. Bài viết này sẽ đi sâu vào phân tích, so sánh chi tiết khả năng điều tiết của hai loại van này, giúp bạn đưa ra quyết định kỹ thuật chuẩn xác nhất.

Bản Chất Cơ Học Và Nguyên Lý Hoạt Động

Để hiểu được khả năng điều tiết, trước tiên chúng ta cần mổ xẻ cấu tạo bên trong và cách thức lưu chất đi qua từng loại van.

Van Cầu Nhựa (Plastic Globe Valve) – Sinh Ra Để Điều Tiết

Van cầu có thiết kế bên trong hình chữ “S” hoặc “Z”. Khi dòng chảy đi vào van cầu, nó buộc phải chuyển hướng, đi vòng qua một vách ngăn (baffle) bên trong thân van. Bộ phận đóng mở là một đĩa van (plug/disc) di chuyển lên xuống vuông góc với mặt vòng tựa (seat).

• Đặc điểm dòng chảy: Dòng chảy bị uốn cong, tạo ra lực cản và sự sụt áp (pressure drop) đáng kể ngay cả khi van mở hoàn toàn.
• Hành trình đóng mở: Từ từ và tuyến tính. Trục van quay nhiều vòng để nâng hạ đĩa van theo phương thẳng đứng.

Van Bi Nhựa (Plastic Ball Valve) – Bậc Thầy Đóng Cắt Bật/Tắt (On/Off)

Van bi sử dụng một viên bi rỗng, có lỗ xuyên tâm làm bộ phận kiểm soát. Khi lỗ của viên bi song song với đường ống, lưu chất đi qua tự do. Khi xoay viên bi 90 độ, van đóng hoàn toàn.

• Đặc điểm dòng chảy: Dòng chảy đi thẳng (straight-through flow). Khi mở 100%, lực cản gần như bằng 0, không gây sụt áp.
• Hành trình đóng mở: Rất nhanh. Chỉ cần quay tay gạt một góc phần tư (90 độ) là hoàn tất chu trình đóng hoặc mở.



Tìm hiểu thêm: Van cầu nhựa (Globe Valve) là gì? Tại sao đây là loại van điều tiết dòng chảy tốt nhất?

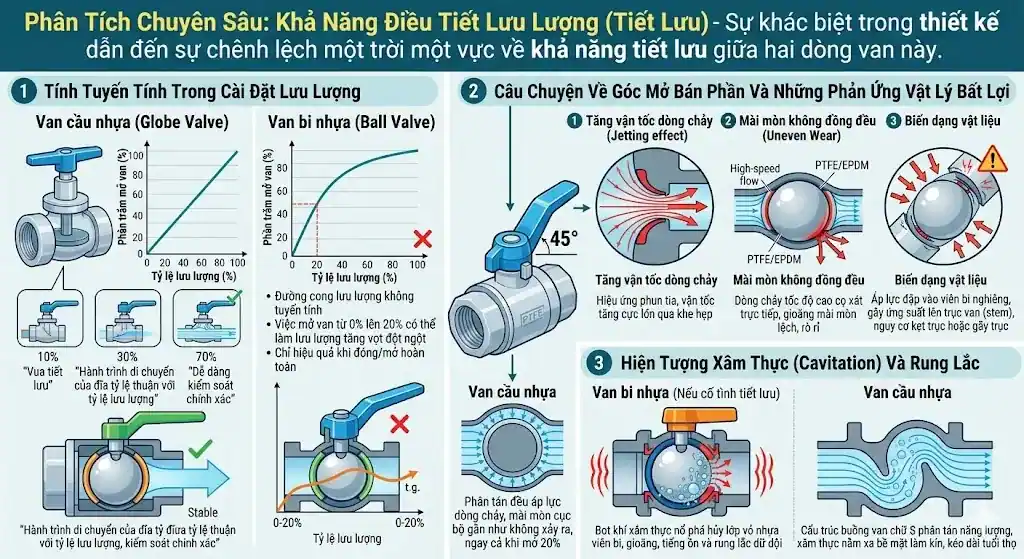

Phân Tích Chuyên Sâu: Khả Năng Điều Tiết Lưu Lượng (Tiết Lưu)

Sự khác biệt trong thiết kế dẫn đến sự chênh lệch một trời một vực về khả năng tiết lưu giữa hai dòng van này.

Tính Tuyến Tính Trong Cài Đặt Lưu Lượng

Van cầu nhựa: Được mệnh danh là “vua tiết lưu” trong các loại van thông dụng. Hành trình di chuyển của đĩa van tỷ lệ thuận với tỷ lệ lưu lượng đi qua. Kỹ sư có thể dễ dàng kiểm soát lưu lượng ở mức 10%, 30%, hay 70% một cách chính xác chỉ bằng cách vặn tay quay. Cấu trúc đĩa van cho phép thiết lập độ mở vi chỉnh, dòng chảy đi qua khe hở giữa đĩa và vòng tựa một cách ổn định.

Van bi nhựa: Đường cong lưu lượng của van bi không hề tuyến tính. Việc mở van từ 0% lên 20% có thể làm lưu lượng tăng vọt đột ngột, khiến việc điều chỉnh tinh tế trở nên bất khả thi. Nó chỉ thực sự hiệu quả khi đóng hoàn toàn hoặc mở hoàn toàn.

Câu Chuyện Về Góc Mở Bán Phần Và Những Phản Ứng Vật Lý Bất Lợi

Nhiều người có thói quen sử dụng van bi để điều tiết bằng cách để tay gạt ở góc 45 độ (mở bán phần). Tuy nhiên, về mặt kỹ thuật cơ lưu chất, việc để một chiếc van bi nhựa ở góc mở bán phần sẽ ngay lập tức kích hoạt một chuỗi các phản ứng vật lý bất lợi bên trong thân van:

1. Vận tốc dòng chảy tăng vọt (Jetting effect): Khi dòng chảy đi qua khe hở hẹp hình bán nguyệt giữa viên bi và thân van, tiết diện thu hẹp đột ngột làm vận tốc dòng chảy tăng lên cực lớn.
2. Mài mòn không đồng đều (Uneven Wear): Dòng chảy tốc độ cao mang theo động năng lớn sẽ cọ xát trực tiếp vào một phần của gioăng làm kín (thường là PTFE hoặc EPDM). Lâu dần, gioăng bị mài mòn lệch, khiến van mất khả năng đóng kín 100% khi cần thiết.
3. Biến dạng vật liệu: Áp lực dòng chảy liên tục đập vào bề mặt viên bi đang nằm nghiêng. Đối với các loại nhựa, dù là uPVC hay PVDF, lực đẩy ngang này có thể gây ứng suất lên trục van (stem), dẫn đến kẹt trục hoặc gãy trục nếu áp lực quá cao.

Ngược lại, van cầu nhựa được thiết kế để chịu được sự thay đổi áp suất này. Toàn bộ chu vi của đĩa van phân tán đều áp lực của dòng chảy, do đó tình trạng mài mòn cục bộ gần như không xảy ra, ngay cả khi van hoạt động ở trạng thái mở 20% trong thời gian dài.

Hiện Tượng Xâm Thực (Cavitation) Và Rung Lắc

Khi tiết lưu ở chênh lệch áp suất lớn, chất lỏng đi qua khe hẹp có thể bị giảm áp suất tĩnh xuống dưới áp suất hóa hơi, tạo ra các bọt khí. Khi đi qua khỏi khe hẹp, áp suất phục hồi làm các bọt khí này vỡ nát – hiện tượng này gọi là xâm thực.

• Ở van bi: Nếu cố tình tiết lưu, bọt khí xâm thực vỡ ra sẽ bắn trực tiếp phá hủy lớp vỏ nhựa của viên bi và gioăng PTFE, đồng thời tạo ra tiếng ồn và rung lắc dữ dội, đe dọa sự liên kết của các mặt bích hoặc mối dán keo.
• Ở van cầu: Cấu trúc buồng van chữ S giúp phân tán năng lượng của bọt khí. Vị trí xảy ra xâm thực (nếu có) thường nằm ở vùng không gian xa bề mặt làm kín hơn, giúp kéo dài tuổi thọ thiết bị một cách đáng kể.

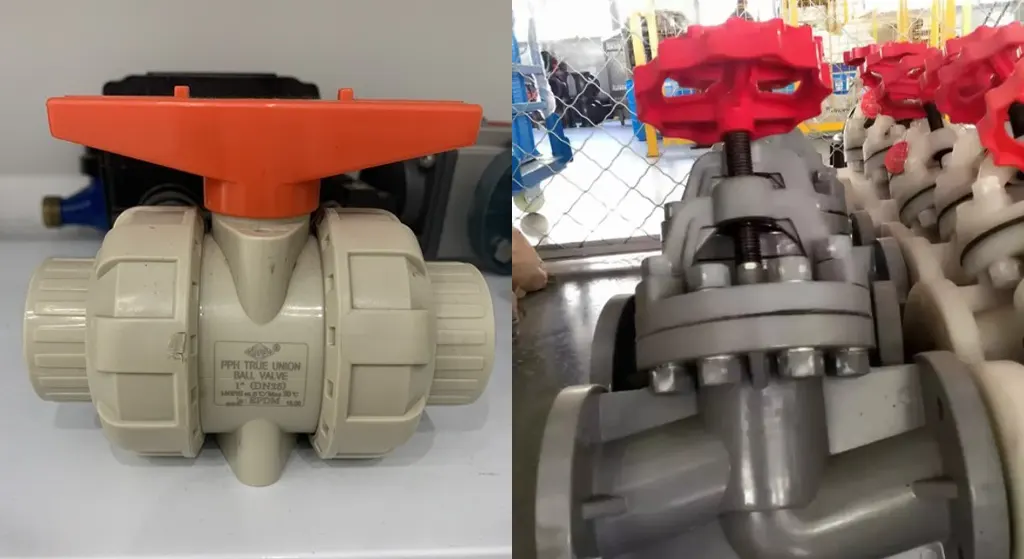

Vai Trò Của Vật Liệu Nhựa Trong Vận Hành

Lựa chọn giữa van cầu và van bi chưa đủ, bạn còn cần kết hợp với đặc tính vật liệu để tối ưu hóa hệ thống:

Hệ thống uPVC và cPVC: Thường dùng trong cấp thoát nước, tháp giải nhiệt, hóa chất cơ bản. Cả hai hệ vật liệu này đều có ngưỡng chịu áp lực tốt. Tuy nhiên, nếu dùng van bi uPVC để tiết lưu, nhiệt lượng sinh ra do ma sát tại góc mở hẹp có thể làm mềm bề mặt nhựa. Van cầu uPVC/cPVC là lựa chọn an toàn hơn.

Hệ thống PPH và PVDF: Đây là các vật liệu chuyên dụng cho hóa chất siêu ăn mòn, axit nồng độ cao và phòng sạch sinh học. Giá thành của van PVDF rất cao. Việc dùng sai mục đích (lấy van bi PVDF đi tiết lưu) sẽ làm hỏng gioăng PTFE, dẫn đến rò rỉ hóa chất độc hại, gây thiệt hại nghiêm trọng. Cần tuyệt đối tuân thủ: dùng van bi PVDF cho cụm Isolation (cách ly) và van cầu PVDF/PPH cho cụm Control (kiểm soát).

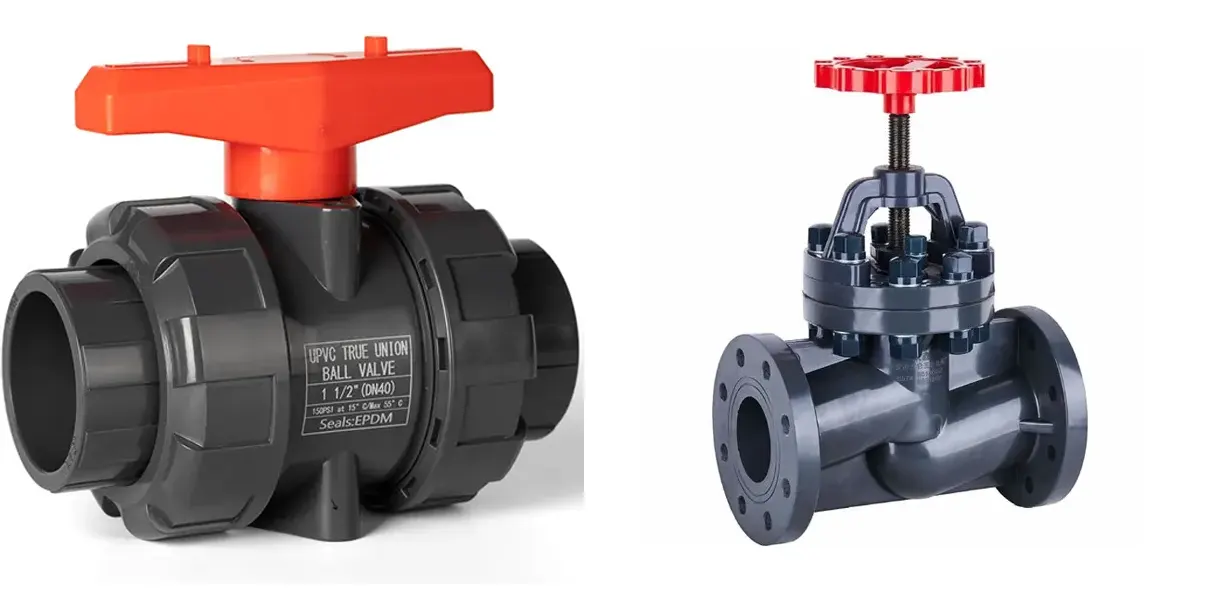

Bảng So Sánh Tổng Quan

Ứng Dụng Thực Tiễn: Kỹ Sư Nên Chọn Loại Nào?

Từ những phân tích cơ học chuyên sâu kể trên, chúng ta có thể rút ra những nguyên tắc ứng dụng bất di bất dịch cho các dự án thiết kế và thi công đường ống nhựa công nghiệp:

Trường hợp BẮT BUỘC dùng Van Cầu Nhựa:

• Hệ thống châm hóa chất định lượng (Dosing systems), nơi cần chỉnh chính xác từng lít dung dịch đi vào bồn khuấy.
• Đường ống bypass làm mát tự động, cần chỉnh lưu lượng nước lạnh theo nhiệt độ lò.
• Vị trí van nằm ngay sau bơm cấp cần duy trì áp lực nén back-pressure liên tục.
• Các trạm lấy mẫu lưu chất (Sampling points) đòi hỏi mở dòng chảy nhỏ giọt.

Trường hợp ƯU TIÊN dùng Van Bi Nhựa:

• Van tổng ngắt nước đầu nguồn, cụm van cách ly (Isolation valve) trước thiết bị lọc y (Y-strainer) hoặc bơm để thuận tiện cho việc tháo lắp bảo dưỡng.
• Các đường ống dẫn truyền chất thải có lợn cợn nhỏ (thiết kế full-bore của van bi ít bị tắc nghẽn hơn van cầu).
• Những vị trí cần thao tác ngắt khẩn cấp trong trường hợp có sự cố rò rỉ hoặc quá áp.



Lời Khuyên Dành Cho Đơn Vị Thi Công Và Lắp Đặt

Nhiều nhà thầu thường ưu tiên mua van bi nhựa cho toàn bộ dự án vì giá thành tổng thể (đặc biệt là các size nhỏ) rẻ hơn đôi chút và dễ thao tác. Đây là một sai lầm chết người về mặt kỹ thuật. Việc tiết kiệm một chút chi phí đầu tư ban đầu bằng cách dùng van bi để tiết lưu sẽ dẫn đến việc phải thay mới van liên tục định kỳ 3-6 tháng, kèm theo đó là rủi ro dừng chuyền (downtime) vô cùng tốn kém.

Bên cạnh đó, dù sử dụng loại van nào, việc lắp đặt cũng cần lưu ý đến mặt bích, lực siết bulong và lựa chọn gioăng (EPDM hay FKM/Viton) sao cho tương thích hoàn hảo với đặc tính hóa học của lưu chất và nền tảng nhựa (uPVC/cPVC/PPH/PVDF).
