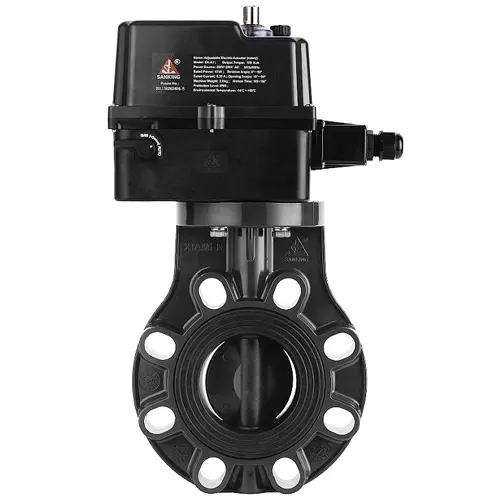

Van bướm nhựa điều khiển điện Sanking

Mô tả

Cập nhật lần cuối ngày 03/08/2026 lúc 11:04 sáng

Van bướm điều khiển điện Sanking là van bướm nhựa tích hợp bộ truyền động điện (electric actuator) gắn phía trên thân van, cho phép đóng/mở hoặc điều tiết lưu lượng tự động thông qua tín hiệu điện từ tủ điều khiển, PLC hoặc hệ thống SCADA mà không cần thao tác tay trực tiếp. Bộ truyền động có thể tùy chọn điện áp 220V hoặc 24V, dạng tín hiệu on-off hoặc modulating (điều tiết theo tỷ lệ), tích hợp sẵn công tắc hành trình báo vị trí đóng/mở. Đây là lựa chọn phù hợp cho hệ thống cần tự động hóa hoàn toàn hoặc vị trí van khó tiếp cận thao tác thủ công; với vị trí có thể thao tác tay thường xuyên và không cần tự động hóa, van tay gạt tiêu chuẩn vẫn là phương án tiết kiệm chi phí hơn.

Cấu tạo bộ truyền động điện trên van bướm Sanking

Motor điện và hộp giảm tốc

Bộ truyền động điện gồm một motor điện công suất nhỏ kết nối với hộp giảm tốc (gearbox) để nhân mô-men xoắn đủ lớn xoay trục đĩa van 90°. Hộp giảm tốc cũng đóng vai trò giữ vị trí van sau khi motor ngừng cấp điện, tránh trường hợp đĩa van tự xoay trở lại do áp lực dòng chảy tác động lên bề mặt đĩa.

Bộ điều khiển và tín hiệu phản hồi vị trí

Phần lớn actuator điện tích hợp sẵn công tắc hành trình (limit switch) báo tín hiệu về vị trí đóng hoàn toàn hoặc mở hoàn toàn, cho phép hệ thống điều khiển trung tâm giám sát trạng thái van theo thời gian thực. Với phiên bản modulating, actuator còn có bộ phản hồi vị trí liên tục (position feedback) để điều tiết góc mở van theo tín hiệu 4-20mA từ bộ điều khiển.

Thông số kỹ thuật

Thông số trên mang tính tổng quan, dẫn nguồn theo tài liệu kỹ thuật công bố bởi nhà sản xuất Sanking. Mô-men xoắn actuator cần chọn tương ứng với kích thước van và áp suất vận hành thực tế — vui lòng liên hệ để nhận bảng tra cứu chi tiết.

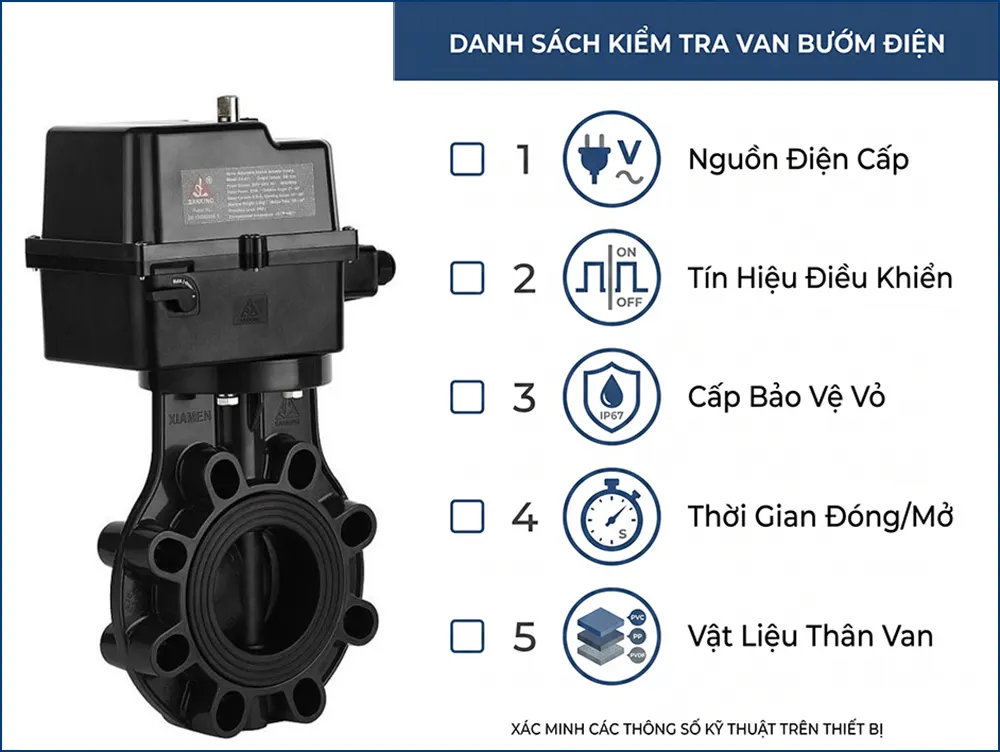

5 câu hỏi cần trả lời trước khi đặt hàng van bướm điều khiển điện Sanking

1. Điện áp nguồn cấp tại vị trí lắp đặt là bao nhiêu? Xác định rõ nguồn điện sẵn có là 220V AC hay 24V DC/AC để đặt đúng phiên bản actuator, tránh trường hợp phải lắp thêm bộ chuyển đổi nguồn không cần thiết.

2. Van cần tín hiệu on-off hay modulating (điều tiết theo tỷ lệ)? Nếu chỉ cần đóng/mở hoàn toàn theo lệnh, chọn actuator on-off đơn giản và tiết kiệm chi phí hơn. Nếu cần điều tiết lưu lượng liên tục theo tín hiệu từ PLC, cần actuator modulating với bộ phản hồi vị trí.

3. Vị trí lắp đặt có yêu cầu cấp bảo vệ IP đặc biệt không? Với vị trí ngoài trời, ẩm ướt hoặc có nguy cơ ngập nước, cần chọn actuator có cấp bảo vệ IP67 trở lên thay vì phiên bản tiêu chuẩn IP55 dùng trong nhà.

4. Thời gian đóng/mở yêu cầu là bao nhiêu giây? Tốc độ đóng/mở của actuator điện thường chậm hơn actuator khí nén; nếu hệ thống yêu cầu đóng/mở cực nhanh vì lý do an toàn, cần cân nhắc phương án khí nén thay thế.

5. Vật liệu thân van nào phù hợp với môi trường vận hành? Actuator điện có thể lắp trên cả 4 vật liệu thân van của Sanking; cần xác định môi trường hóa chất và nhiệt độ thực tế trước khi chọn vật liệu tương ứng, tương tự nguyên tắc chọn vật liệu ở các dòng van bướm khác.

So sánh van bướm điều khiển điện với các kiểu vận hành khác của Sanking

Với vị trí van có thể thao tác tay trực tiếp thường xuyên và không cần tự động hóa từ xa, dòng Van bướm nhựa PVC Sanking (tay gạt) tiêu chuẩn vẫn là phương án tiết kiệm chi phí đầu tư ban đầu nhất, đồng thời không phát sinh chi phí bảo trì phần điện hay hệ thống dây dẫn nguồn. Nên cân nhắc kỹ nhu cầu tự động hóa thực sự trước khi đầu tư actuator điện, vì chi phí actuator có thể chiếm tỷ trọng lớn trong tổng giá trị van.

Nếu vị trí lắp đặt nằm trong khu vực có nguy cơ cháy nổ hoặc yêu cầu tốc độ đóng/mở nhanh hơn actuator điện có thể đáp ứng, dòng Van bướm điều khiển khí nén Sanking là phương án tự động hóa thay thế phù hợp hơn, với điều kiện hệ thống đã có sẵn nguồn khí nén ổn định. Việc lựa chọn giữa điện và khí nén phần lớn phụ thuộc vào hạ tầng năng lượng sẵn có tại công trình hơn là ưu tiên kỹ thuật thuần túy.

Với đường ống cỡ lớn cần điều tiết lưu lượng thủ công định kỳ nhưng ngân sách chưa cho phép đầu tư tự động hóa hoàn toàn, dòng Van bướm tay quay vô lăng Sanking là phương án trung gian hợp lý, giải quyết vấn đề lực thao tác nặng mà không cần đầu tư hệ thống điện hay khí nén đi kèm. Nhiều công trình chọn kết hợp: vị trí quan trọng dùng actuator điện, vị trí phụ dùng vô lăng để tối ưu ngân sách tổng thể.

Kịch bản tích hợp vào hệ thống tự động hóa (SCADA/PLC)

Van bướm điều khiển điện Sanking thường được tích hợp vào hệ thống SCADA hoặc PLC theo hai kịch bản phổ biến. Kịch bản thứ nhất là điều khiển on-off đơn giản: PLC gửi tín hiệu rơ-le đóng/mở, actuator phản hồi trạng thái qua công tắc hành trình về màn hình giám sát trung tâm — phù hợp cho các van đóng vai trò cô lập đoạn ống (isolation valve) trong quy trình vận hành tự động.

Kịch bản thứ hai phức tạp hơn: điều khiển modulating theo tín hiệu 4-20mA từ bộ điều khiển PID, cho phép van tự động điều chỉnh góc mở để duy trì lưu lượng hoặc áp suất ổn định theo thời gian thực — thường áp dụng cho hệ thống cần kiểm soát nhiệt độ nước nóng, ví dụ kết hợp thân van dòng Van bướm nhựa CPVC Sanking (chịu nhiệt) với actuator modulating để tự động duy trì nhiệt độ đầu ra ổn định trong hệ thống nước nóng công nghiệp.

Kinh nghiệm thực tế đấu nối điện an toàn cho van bướm điều khiển điện

Qua các công trình lắp đặt van bướm điều khiển điện Sanking cho hệ thống xử lý nước tự động tại một số nhà máy phía Nam, đội kỹ thuật vanongnhua.com nhận thấy lỗi phổ biến nhất là đấu nối dây tiếp địa (grounding) không đúng kỹ thuật cho hộp điều khiển, dẫn đến hiện tượng nhiễu tín hiệu công tắc hành trình hoặc trong trường hợp xấu có thể gây rò điện nhẹ ra vỏ hộp kim loại khi độ ẩm môi trường cao.

Một lưu ý khác từ thực tế: với actuator lắp ngoài trời hoặc khu vực có độ ẩm cao, nên kiểm tra định kỳ gioăng cao su tại nắp hộp điều khiển — gioăng bị lão hóa hoặc lắp không kín là nguyên nhân phổ biến khiến nước lọt vào bên trong actuator, gây chập mạch dù cấp bảo vệ IP ban đầu vẫn đạt chuẩn khi xuất xưởng.

Liên hệ báo giá van bướm điều khiển điện Sanking

Quý khách cần tư vấn chọn actuator phù hợp theo checklist 5 câu hỏi ở trên, hoặc cần báo giá theo số lượng và cấu hình cụ thể, vui lòng liên hệ đội ngũ vanongnhua.com để được hỗ trợ trong ngày. Xem thêm toàn bộ dòng sản phẩm tại trang Van nhựa Sanking (Trung Quốc).
