Van bướm nhựa D71X-10S

Mô tả

Cập nhật lần cuối ngày 11/07/2026 lúc 03:33 chiều

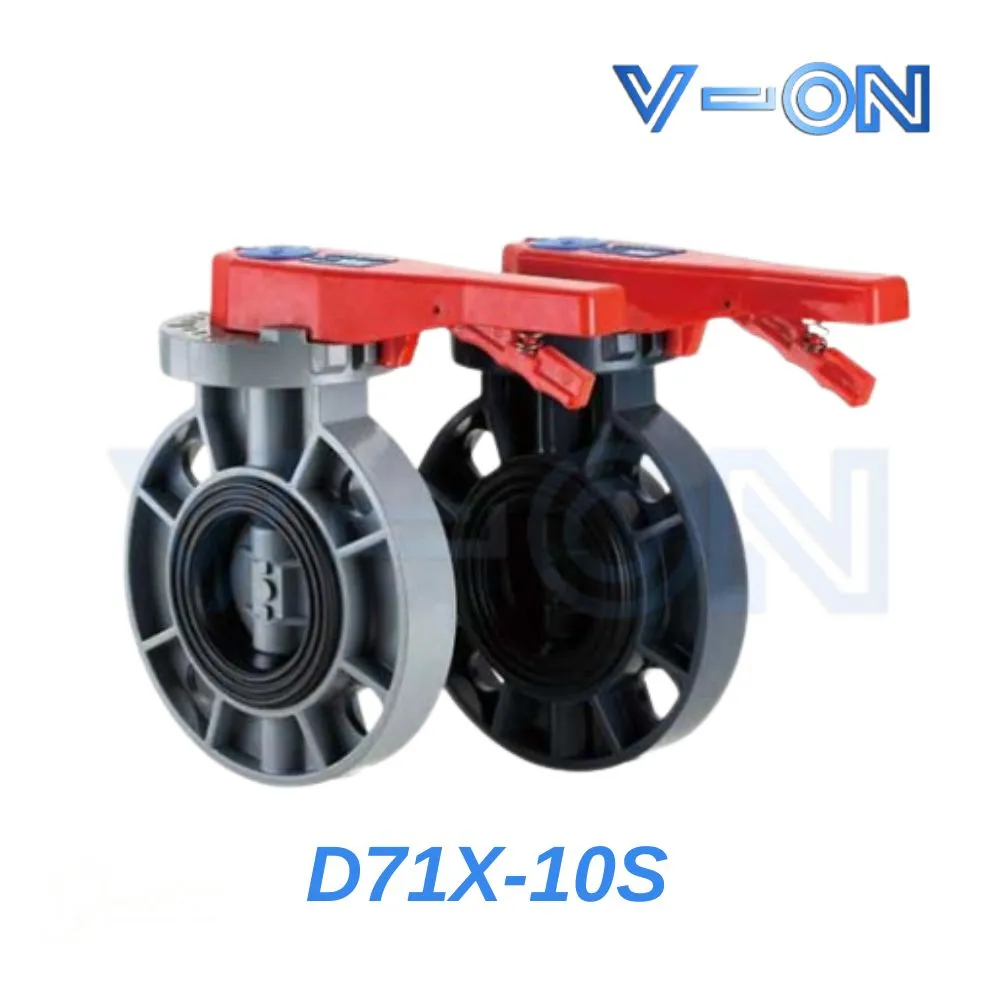

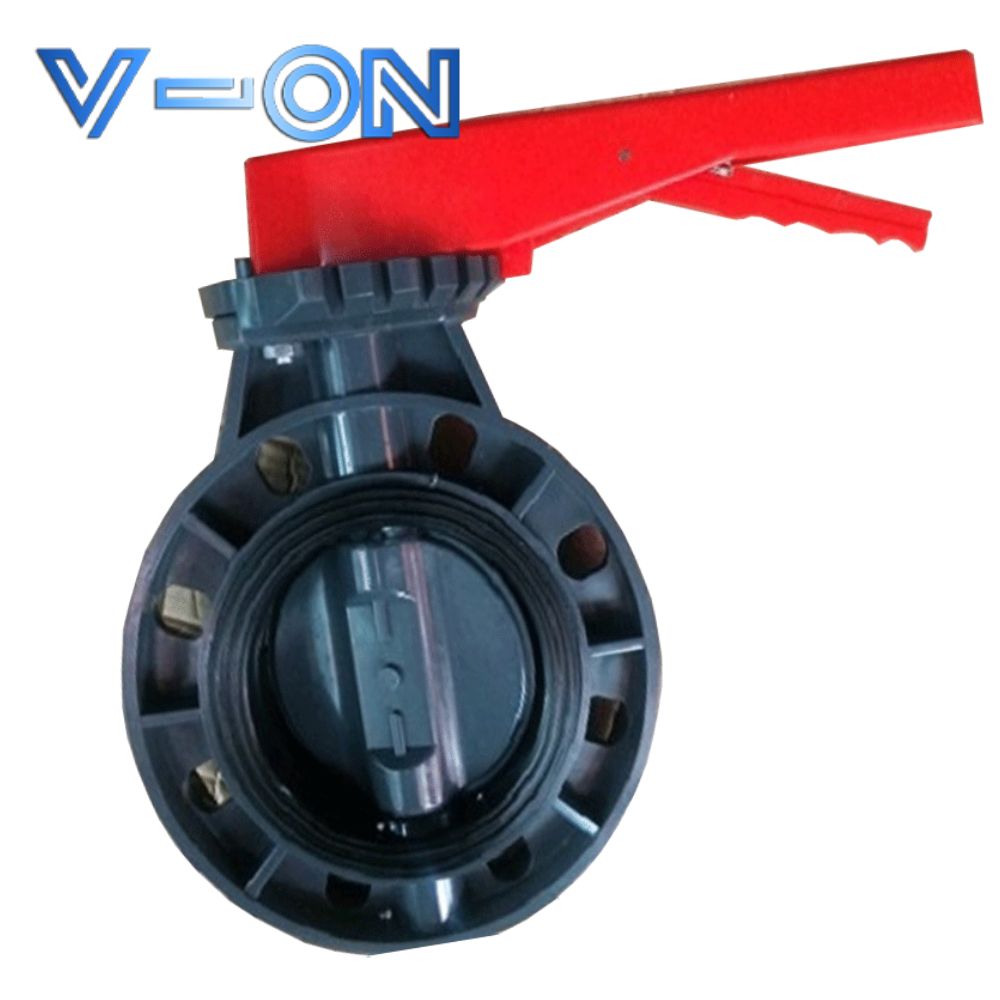

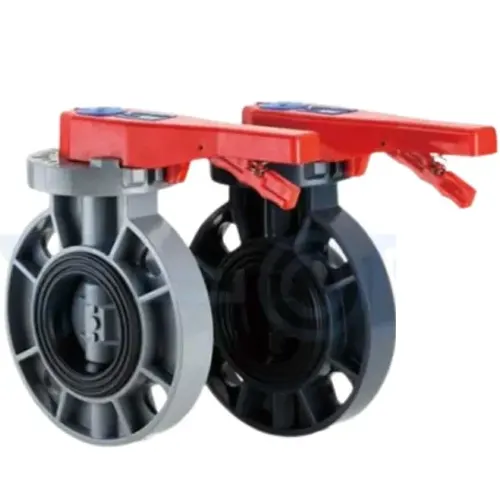

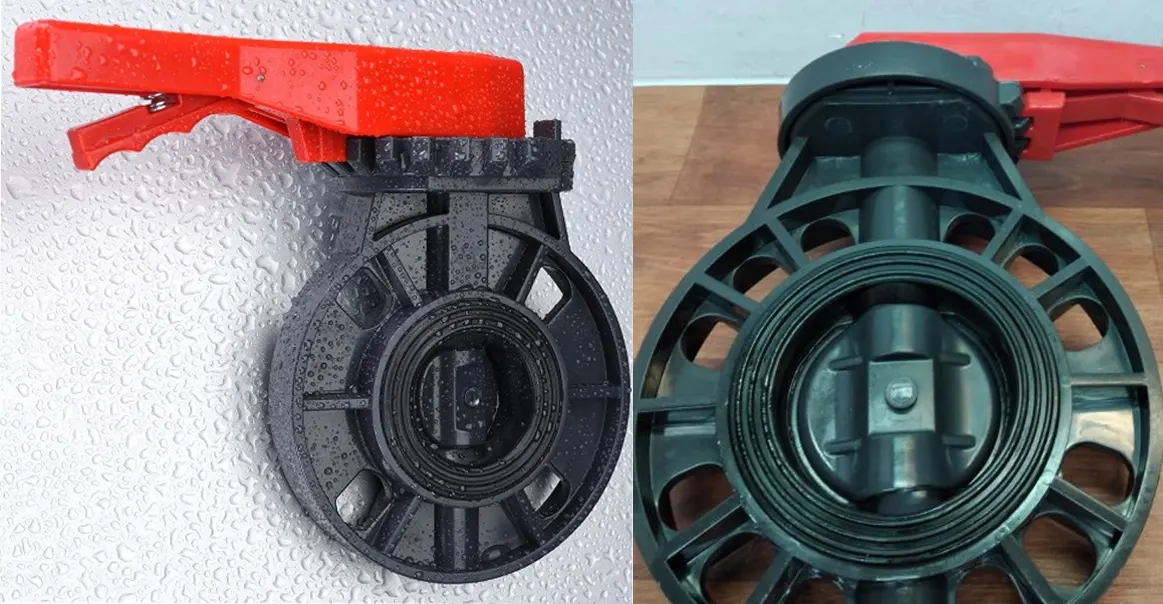

Giới thiệu về Van bướm nhựa D71X-10S

Van bướm nhựa D71X-10S là một loại van bướm nhựa tay gạt công nghiệp được sử dụng rộng rãi trong các hệ thống đường ống, đặc biệt là trong các hệ thống xử lý nước và hóa chất. Van này có cấu tạo đơn giản, hoạt động ổn định và được làm từ nhựa UPVC hoặc CPVC, mang lại nhiều ưu điểm so với các loại van truyền thống.

Loại van này được đánh giá cao nhờ vào trọng lượng nhẹ, chi phí hợp lý và khả năng vận hành dễ dàng bằng tay gạt, tay quay hoặc có thể điều khiển tự động bằng bộ truyền động. Van bướm D71X-10S là giải pháp lý tưởng cho các dự án yêu cầu hiệu quả cao và độ bền dài lâu trong các môi trường công nghiệp khắc nghiệt.

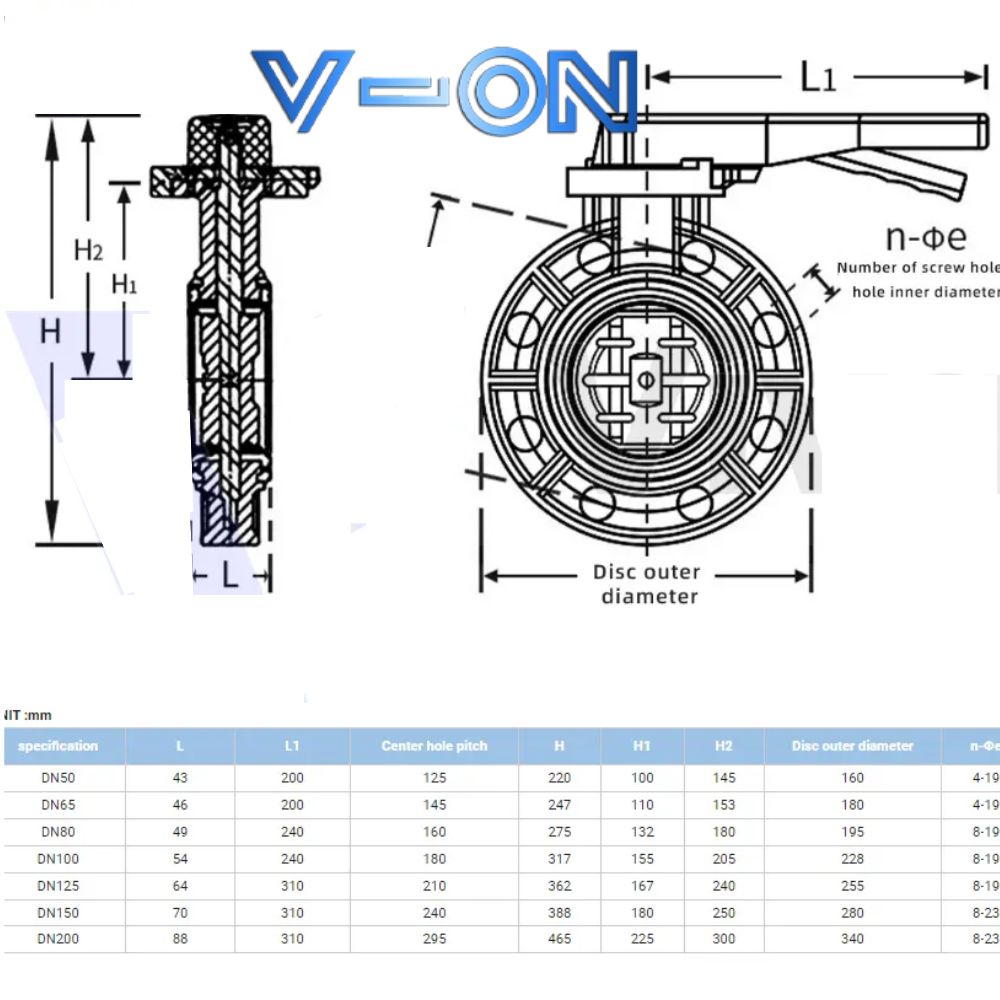

Thông số kỹ thuật van bướm nhựa

• Tên van : Van bướm nhựa D71X-10S
• Model: Số D71X-10S.
• Vật liệu cấu tạo: Từ loại nhựa UPVC, CPVC.
• Vật liệu gioăng: Có các vật liệu như NBR, EPDM, FPM…
• Kích thước kết nối phù hợp : DN50 – DN300
• Dạng kết nối: Kết nối mặt bích.
• Tiêu chuẩn của van : ANSI150LB, PN16, JIS10K.
• Tuân thủ chứng chỉ : CE, ISO9001, FDA, API, DNV.
• Áp suất làm việc: Giao động từ 0 – 1Mpa.
• Nhiệt độ làm việc: Từ -2 độ C – 180 độ C.
• Ứng dụng: Vào các hệ thống nước sạch, nước thải,trong công nghiệp …
• Xuất xứ: Từ Trung Quốc.

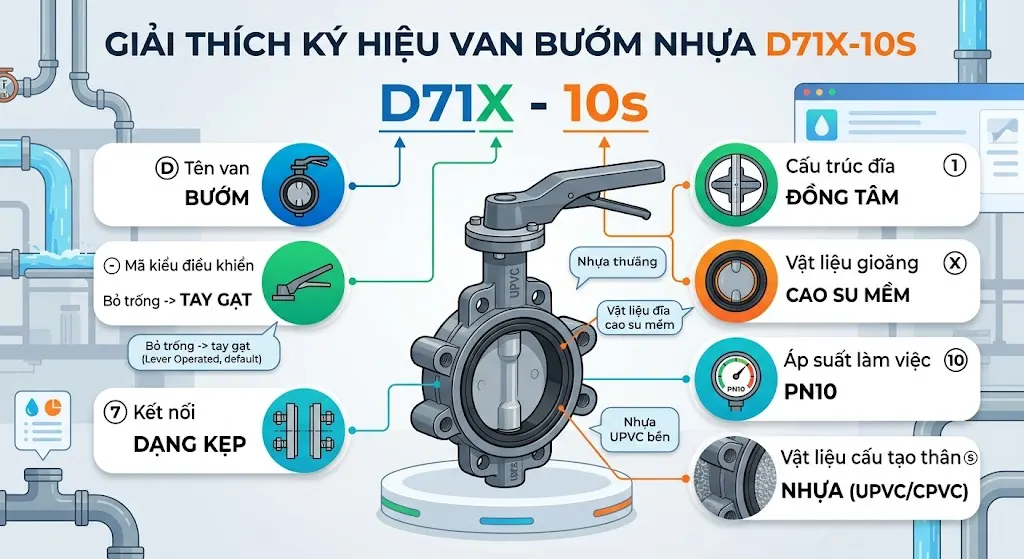

Giải thích các kí hiệu của van bướm nhựa D71X -10s

• Tên van (D): Thể hiện sản phẩm thuộc loại van bướm.
• Mã kiểu điều khiển (-): Mã thứ 2 thể hiện kiểu vận hành của van, mã này bỏ trống có nghĩa kiểu vận hành mặc định là dạng tay gạt.
• Kết nối (7): Mã thể hiện kiểu kết nối của van, mã “7” cho biết kết nối của van có dạng kẹp.
• Cấu trúc đĩa (1): Nhìn mã này sẽ biết kiểu cấu trúc của đĩa van, mã “1” thể hiện đĩa van có dạng đồng tâm.
• Vật liệu gioăng (X): Mã thể hiện vật liệu cấu trúc gioăng làm kín, và mã “x”, vật liệu cấu tạo gioăng là cao su mềm.
• Áp suất làm việc (10): Mã này thể hiện khả năng chịu áp của van, “10” kí hiệu cho áp suất làm việc của van là PN10.
• Vật liệu cấu tạo thân (S): Mã cuối thể hiện vật liệu cấu tạo thân van, kí hiệu “S” thể hiện vật liệu cấu tạo van là vật liệu nhựa có thể là nhựa UPVC hoặc nhựa CPV

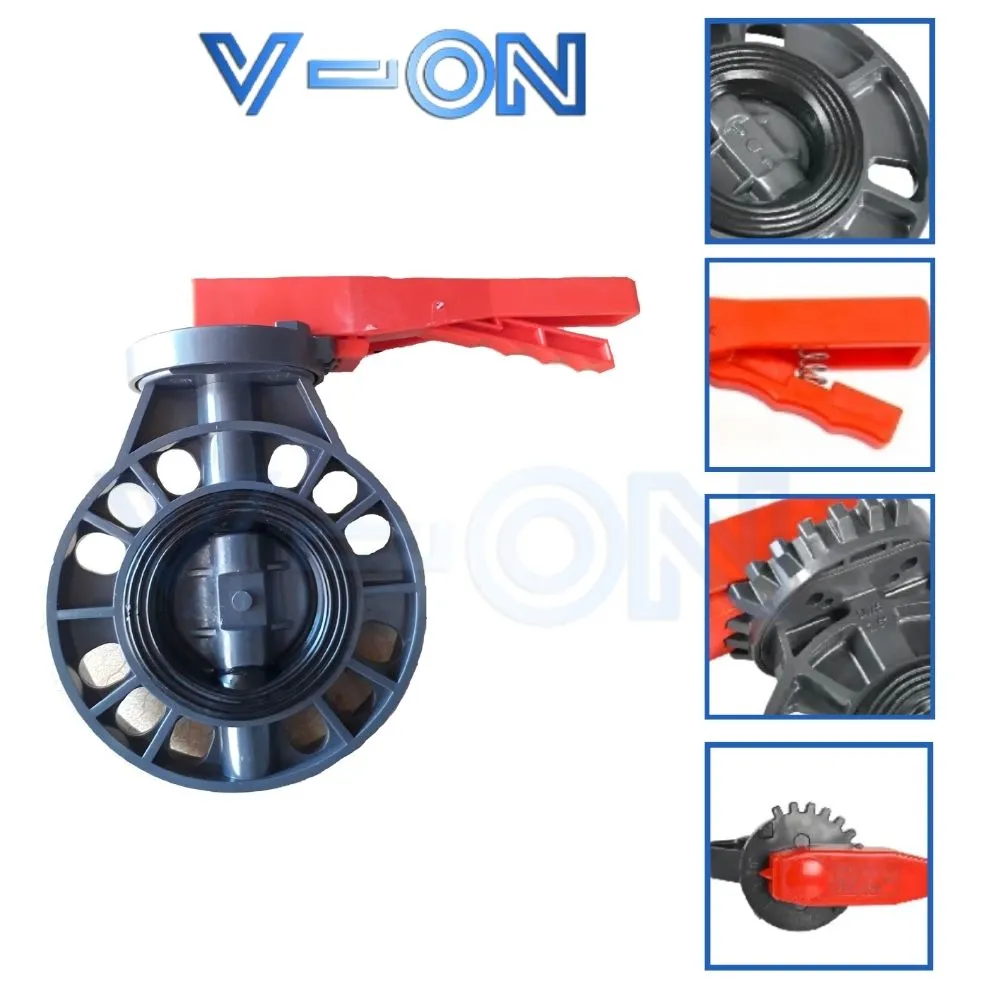

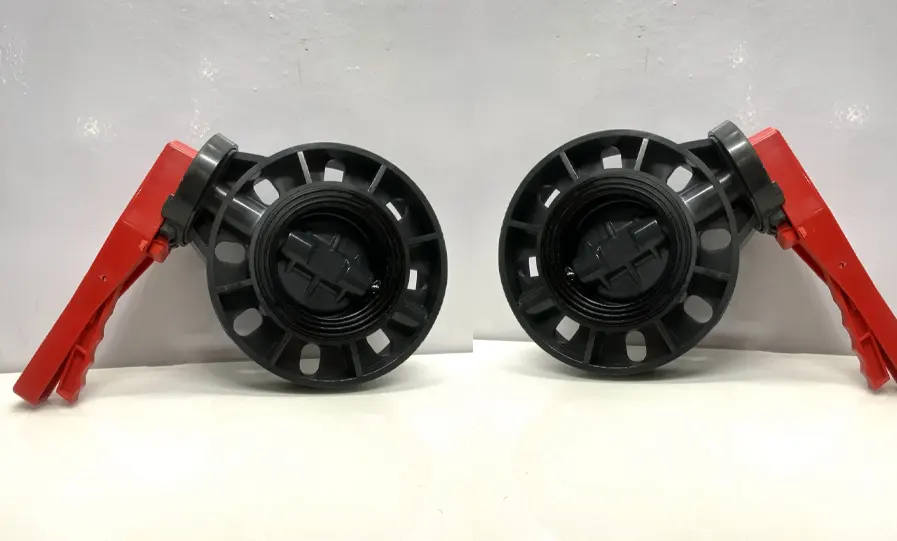

Ưu điểm nổi bật của van bướm nhựa tay gạt

• Thân van: Thân van được làm từ nhựa UPVC hoặc CPVC , có khả năng chống ăn mòn và chống hóa chất tuyệt vời . Van có định mức áp suất PN10 và có thể hoạt động ở nhiệt độ từ -2 độ C – 180 độ C. Van có các loại mặt bích ANSI , DIN hoặc JIS và vật liệu gioăng EPDM hoặc NBR
• Gioăng mềm: Tiếp đến là gioăng mềm EPDM, thiết kế rãnh gờ làm kín tuyệt đối, độ kín tuyệt đối, ngăn chặn rò rỉ hoàn toàn với gioăng được cấu trúc từ vật liệu EPDM, một loại vật liệu có độ đàn hồi rất tốt. Chất lượng của gioăng cao, mang lại độ chính xác, cấu trúc có thêm các rãnh gờ giúp cho việc lắp đặt van với ống, tạo kết nối kín hoàn toàn.
• Trục van: Trục được làm bằng chất liệu inox, có khả năng chống gỉ sét và chịu lực tốt , đảm bảo cho khả năng chịu lực khi điều khiển van đóng mở
• Kích thước: Thiết kế nhỏ gọn và tiện lợi so với các loại van bướm kim loại truyền thống, van này có kích thước nhỏ hơn và trọng lượng nhẹ hơn, giúp tiết kiệm không gian lắp đặt và giảm chi phí vận chuyển. Thiết kế nhỏ gọn cũng giúp dễ dàng bảo trì và sửa chữa van hơn.
• Góc quay và momen: Được thiết kế với góc quay đĩa van chỉ 90 độ, kết hợp với cơ cấu tay gạt giúp giảm thiểu momen xoắn và thời gian đóng mở, tăng hiệu suất vận hành hệ thống. Cấu tạo đơn giản với đĩa van tròn và trục van bằng inox đảm bảo độ bền cao và khả năng chịu ăn mòn tốt.
• Tay gạt: Tay gạt của van bướm nhựa D71X-10S được thiết kế nhỏ gọn, ergonomic và màu đỏ nổi bật, giúp người dùng dễ dàng thao tác và nhận diện. Với cấu trúc mỏ vịt và lò xo giữ đóng, việc điều khiển van trở nên đơn giản và an toàn. Nhựa PVC cao cấp không chỉ đảm bảo độ bền cao mà còn có khả năng chống ăn mòn và cách điện tốt, phù hợp với nhiều môi trường làm việc khác nhau. Thiết kế tối ưu này giúp tay gạt nhẹ nhàng, dễ dàng lắp đặt và bảo trì, đồng thời tăng tuổi thọ cho van. Sản phẩm đạt tiêu chuẩn ISO 9001, đảm bảo chất lượng và độ tin cậy.
• Đĩa khóa vị trí chuẩn xác: Đĩa khóa của van bướm được thiết kế với cấu trúc bánh răng tinh xảo, có nhiều nấc điều chỉnh từ 0 đến 90 độ. Bánh răng inox được gia công chính xác, đảm bảo độ bền cao và khả năng chống ăn mòn, giúp khóa van một cách chắc chắn. Cơ chế khớp ngàm giữa bánh răng và lẫy khóa trên tay gạt giúp định vị van ở vị trí mong muốn với độ chính xác cao, ngăn ngừa tình trạng rò rỉ. Nhờ đó, hệ thống hoạt động ổn định và an toàn. Sản phẩm đáp ứng tiêu chuẩn ISO 9001, phù hợp với nhiều ứng dụng trong công nghiệp như hóa chất, thực phẩm, dược phẩm.”

Có chỉ báo vị trí rõ ràng”giúp người dùng dễ dàng theo dõi trạng thái mở đóng của van. Đĩa khóa có vạch chia độ và mũi tên chỉ thị, cho phép người dùng xác định vị trí van một cách chính xác. Tính năng này đặc biệt hữu ích trong các hệ thống ống dẫn lớn và phức tạp, giúp tránh các sự cố không mong muốn.

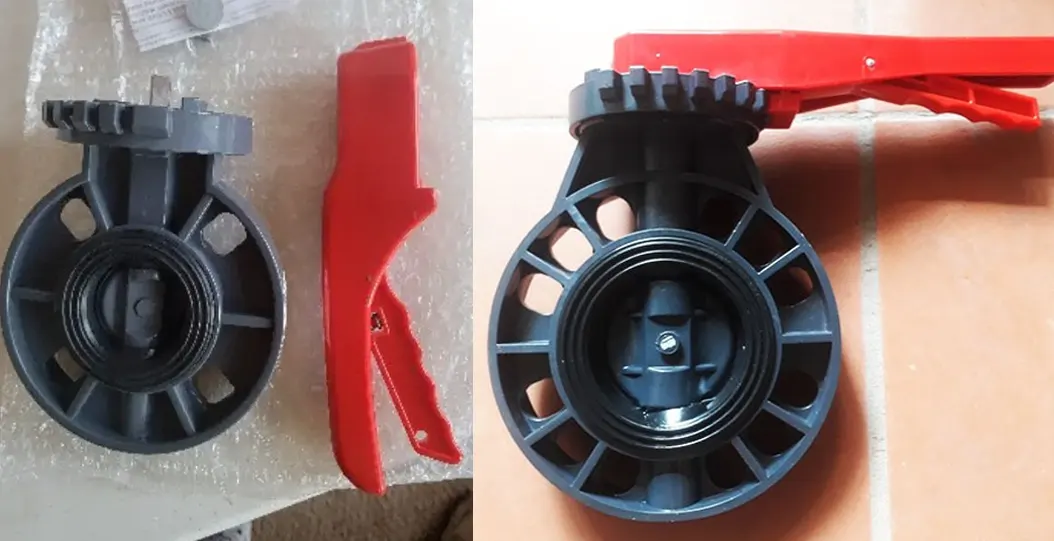

Ứng dụng và bảo dưỡng thực tế của van bướm nhựa D371X-10S.

Ứng dụng đa ngành của Van bướm nhựa D371X-10S

Được chế tạo từ các dòng nhựa kỹ thuật cao cấp (PVC, UPVC, CPVC) kết hợp cùng lớp lót làm kín EPDM, van bướm tay quay D371X-10S là giải pháp kiểm soát dòng chảy tối ưu cho các hệ thống có áp suất thấp và nhiệt độ hoạt động dưới 60°C. Nhờ khả năng chống ăn mòn tuyệt đối, sản phẩm này đang trở thành sự lựa chọn thay thế hoàn hảo cho van kim loại trong nhiều lĩnh vực:

• Hệ thống xử lý nước và nước thải: Đây là môi trường ứng dụng phổ biến nhất. Van ghi điểm tuyệt đối nhờ khả năng chống gỉ sét, chịu được hóa chất xử lý nước và không bị ăn mòn bởi các tạp chất có trong nước thải công nghiệp lẫn sinh hoạt.
• Ngành công nghiệp hóa chất nhẹ: Được lắp đặt rộng rãi trong các đường ống dẫn axit loãng, dung dịch bazơ hoặc nước muối. Lợi thế vật liệu nhựa giúp van hoàn toàn “miễn nhiễm” với hiện tượng ăn mòn hóa học – điểm yếu chí mạng của các dòng van gang, thép thông thường.
• Nuôi trồng thủy sản & Xử lý nước biển: Hoạt động cực kỳ bền bỉ trong môi trường nước mặn. Van giúp điều tiết dòng chảy lưu loát cho các bể nuôi, trạm bơm mà không lo ngại vấn đề oxy hóa hay muối ăn mòn.
• Thực phẩm, Dược phẩm & Lọc nước RO: Vật liệu nhựa an toàn, không sinh ra các chất độc hại kết hợp với tốc độ điều tiết dòng chảy chuẩn xác giúp van đáp ứng tốt các tiêu chuẩn khắt khe trong hệ thống vận chuyển lưu chất thực phẩm, dược phẩm hay các dây chuyền nước tinh khiết (RO).
• Hệ thống làm mát (HVAC) và Cấp nước: Nhờ cơ cấu truyền động trơn tru, cho phép đóng/mở nhanh chóng và tiện lợi, van cũng được ứng dụng hiệu quả trong các mạng lưới cấp nước làm mát HVAC hoặc các trạm bơm nước phụ trợ.

Hướng dẫn bảo dưỡng Van bướm nhựa D371X-10S đúng chuẩn

Để hệ thống đường ống luôn vận hành ổn định và kéo dài tối đa tuổi thọ cho van bướm D371X-10S, công tác bảo dưỡng định kỳ là quy trình không thể bỏ qua. Dưới đây là các bước chăm sóc thiết bị hiệu quả nhất:

• Vệ sinh van định kỳ (Chu kỳ 3 – 6 tháng): Tùy thuộc vào lưu chất, cần tiến hành tháo van để làm sạch cặn bẩn, rong rêu hay mảng bám hóa chất trên đĩa van và trong lòng thân van. Đối với môi trường nước thải hay hóa chất, chu kỳ vệ sinh 3-6 tháng/lần là mức lý tưởng để duy trì hiệu suất.
• Kiểm tra và thay thế gioăng làm kín (EPDM): Gioăng cao su là bộ phận trực tiếp tiếp xúc với lưu chất nên dễ bị chai cứng hoặc lão hóa do hóa chất theo thời gian. Cần kiểm tra kỹ bề mặt gioăng; nếu phát hiện dấu hiệu nứt nẻ, biến dạng hay chai cứng, cần thay mới ngay để ngăn ngừa nguy cơ rò rỉ.
• Bôi trơn trục và hộp số tay quay: Thường xuyên tra mỡ bò công nghiệp vào các khớp nối, trục truyền động và hộp số của tay quay vô lăng. Điều này giúp giảm ma sát, đảm bảo thao tác đóng/mở luôn nhẹ nhàng, trơn tru và không bị kẹt cứng.
• Vận hành thử nghiệm sau bảo dưỡng: Sau khi hoàn tất vệ sinh và lắp ráp, hãy tiến hành đóng/mở van vài lần để kiểm tra độ êm ái. Quan sát kỹ các điểm nối mặt bích khi có dòng chảy đi qua để đảm bảo van đã được siết chặt và kín khít hoàn toàn.
• Lưu ý bảo quản lưu kho: Khi mua dự phòng hoặc chưa lắp đặt ngay, cần cất giữ van D371X-10S ở không gian thoáng mát, khô ráo. Tuyệt đối tránh để van tiếp xúc trực tiếp với ánh nắng mặt trời kéo dài (tia UV làm giòn nhựa) hoặc đặt gần các khu vực phát sinh hơi hóa chất mạnh.
