Van bướm nhựa Hershey

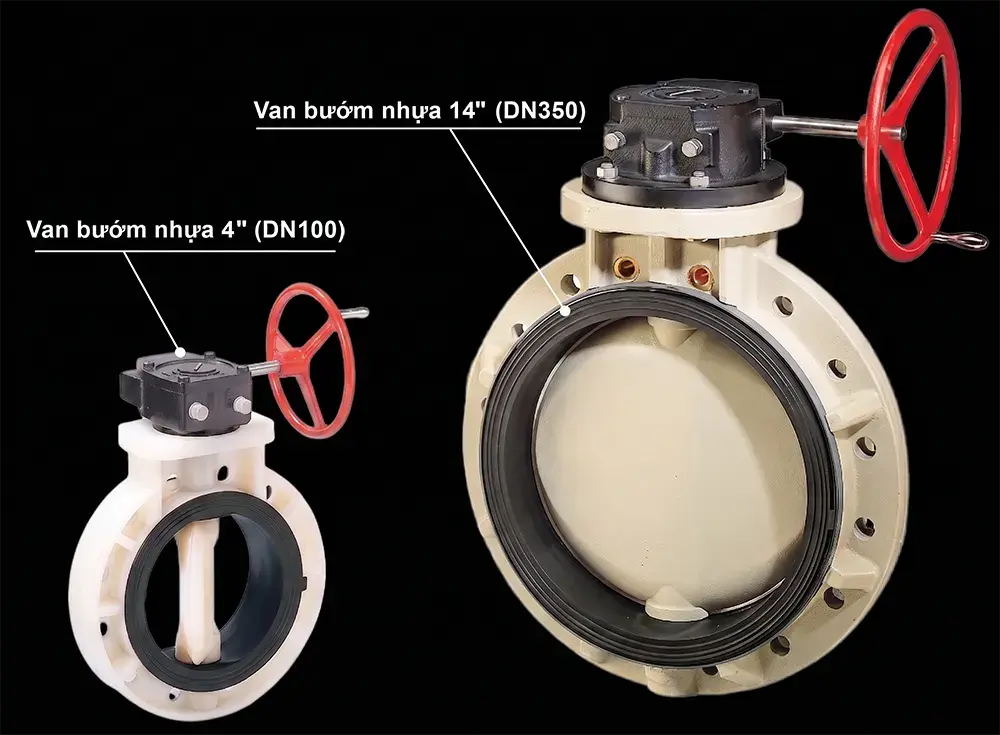

Van bướm nhựa Hershey (VP-800 Series) dùng đĩa xoay 90° quanh trục tâm để đóng/mở và điều tiết dòng chảy, thiết kế mỏng nhẹ giúp tiết kiệm không gian lắp đặt so với van bi hay van cổng cùng kích thước. Sản phẩm có 4 kiểu vận hành: tay gạt, tay quay hộp số, điều khiển khí nén và điều khiển điện, size từ 2″ đến 24″, áp suất làm việc 51–150 PSI tùy kích thước.

Đây là dòng van thuộc Van nhựa Hershey (Đài Loan) — cùng với van bi nhựa Hershey và van màng nhựa Hershey. Bài viết dưới đây tổng hợp toàn bộ thông số kỹ thuật, cách phân loại và bảng chọn sản phẩm phù hợp.

Van bướm nhựa Hershey có mấy loại?

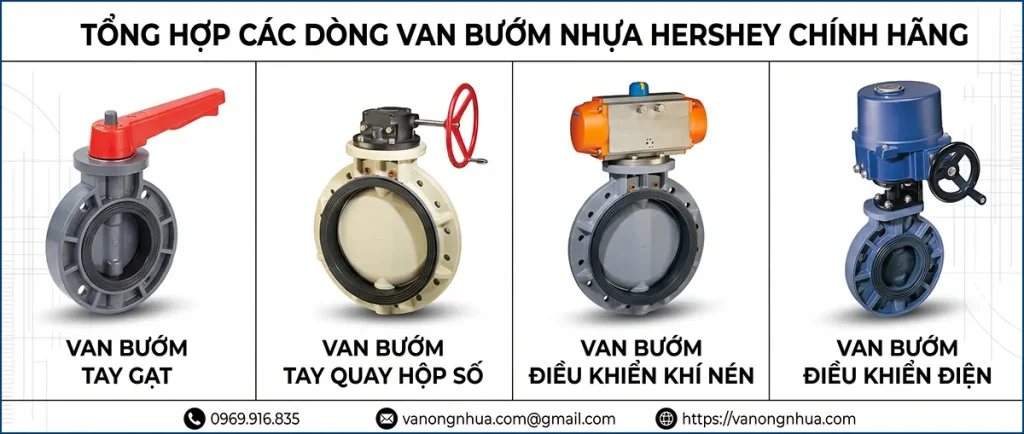

Van bướm nhựa Hershey được phân theo kiểu vận hành, không phải theo vật liệu — mỗi kiểu vận hành đều có đầy đủ lựa chọn vật liệu PVC, CPVC, PVDF, PP đi kèm.

Nên chọn kiểu vận hành nào?

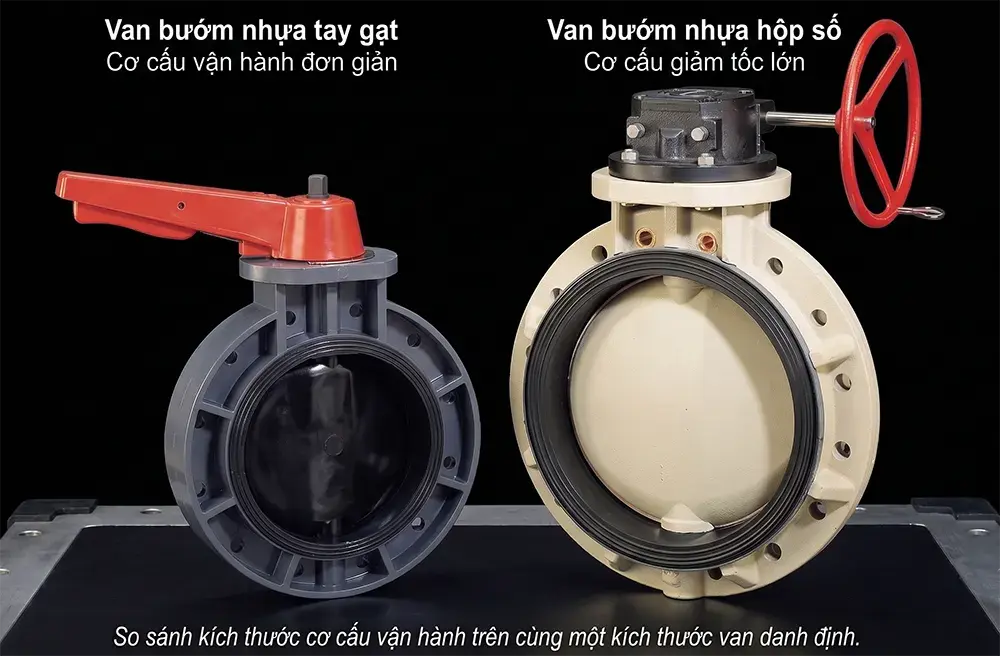

• Size dưới 8″, thao tác thủ công tại chỗ → chọn tay gạt (VP-810) — nhẹ, thao tác nhanh, có khóa vị trí góc mở.
• Size trên 8″ đến 24″, vẫn cần thao tác tay → bắt buộc chọn hộp số (VP-820) vì tay gạt thường không đủ để tạo mô-men xoắn cho đĩa van lớn.
• Cần đóng/mở tự động theo tín hiệu điều khiển, đã có sẵn hệ khí nén → chọn khí nén (VP-830).
• Cần đóng/mở tự động, không có hệ khí nén hoặc cần điều khiển từ xa qua điện → chọn điện (VP-840).

Thông số kỹ thuật chung của van bướm nhựa Hershey

Vật liệu và giới hạn nhiệt độ

Áp suất làm việc theo size

Áp suất làm việc của van bướm nhựa Hershey giảm dần khi size tăng — đây là đặc tính chung của van nhựa nhiệt dẻo cần lưu ý khi chọn van cho đường ống lớn:

Lưu ý kỹ thuật: Với hệ thống vận hành ở nhiệt độ cao hơn 23°C, áp suất làm việc thực tế sẽ tiếp tục giảm thêm so với bảng trên. Nếu hệ thống của bạn có nhiệt độ lưu chất trên 40°C, nên liên hệ tư vấn kỹ thuật để được tính toán áp suất suy giảm chính xác theo từng vật liệu.

Cấu tạo chính

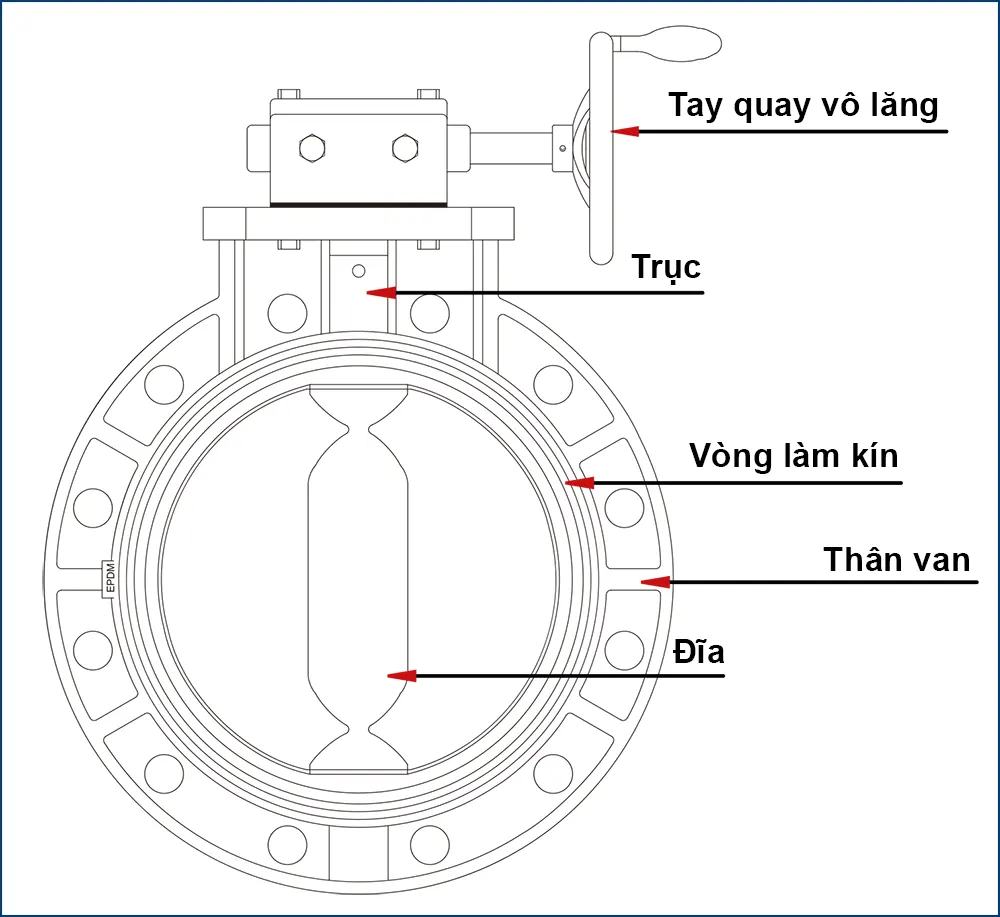

Van bướm nhựa Hershey gồm các bộ phận chính: thân van (Body), đĩa van (Disc), trục tâm (Stem — vật liệu tiêu chuẩn SUS 410 qua xử lý nhiệt, có thể chọn thêm SUS 304/316), yên van/đệm kín toàn bộ mặt trong thân van (Seat, vật liệu EPDM hoặc FPM) và gioăng O-ring quanh trục tâm.

Kinh nghiệm thực tế khi lắp đặt van bướm nhựa Hershey

Van bướm nhựa Hershey thuộc kiểu lắp kẹp giữa hai mặt bích (wafer type) với phần đệm kín (seat) bao trọn toàn bộ mặt thân van — điểm cần lưu ý khi thi công:

• Siết bulong theo thứ tự đối xứng hình sao (không siết vòng tròn tuần tự) để tránh lực siết lệch tâm làm nứt thân van nhựa hoặc biến dạng đệm kín — đặc biệt quan trọng với van size từ 8″ trở lên.
• Kiểm tra góc mở đĩa van qua vạch chỉ thị trên đỉnh thân van (áp dụng cho cả kiểu tay gạt và hộp số) trước khi đưa hệ thống vào vận hành.
• Với van điều khiển khí nén/điện, cần đối chiếu áp suất khí cấp tối thiểu (2.5 Bar) và tối đa (8 Bar) theo đúng khuyến nghị nhà sản xuất actuator trước khi lắp đặt.

Bảng tra cứu toàn bộ sản phẩm van bướm nhựa Hershey

Câu hỏi thường gặp

Van bướm nhựa Hershey khác van bi ở điểm nào? Van bướm dùng đĩa xoay quanh trục tâm và có thiết kế mỏng nhẹ, phù hợp đường ống lớn và không gian lắp đặt hẹp; van bi dùng bi cầu xoay 90°, đóng kín tuyệt đối hơn nhưng cồng kềnh hơn ở size lớn.

Van bướm nhựa Hershey size lớn nhất là bao nhiêu? Size lớn nhất hiện có là 24 inch, áp dụng cho cả 4 kiểu vận hành (tay quay hộp số, khí nén, điện). Riêng kiểu tay gạt chỉ có đến size 8 inch.

Vì sao van bướm size lớn cần hộp số (gear box)? Vì mô-men xoắn cần thiết để xoay đĩa van tăng theo kích thước — với size trên 8″, lực tay gạt thông thường không đủ hoặc gây khó thao tác, hộp số giúp giảm lực cần thiết và thao tác chính xác hơn.

Van bướm điều khiển khí nén Hershey cần áp suất khí cấp bao nhiêu? Áp suất khí nén cấp cho actuator tối đa 8 Bar (116 PSI), tối thiểu 2.5 Bar (36 PSI) — tùy theo kiểu tác động kép (double acting) hay lò xo hồi (spring return).

Van bướm điện Hershey có vận hành bằng tay khi mất điện được không? Có, van bướm điều khiển điện Hershey (VP-840 series) có thể thao tác thủ công bằng tay quay tích hợp trên actuator mà không cần tháo ly hợp hay các bộ phận khác.

Van bướm nhựa Hershey có kháng được hóa chất ăn mòn không? Có, tùy loại hóa chất nên chọn vật liệu phù hợp: PP và CPVC cho hóa chất phổ thông, PVDF cho hóa chất ăn mòn mạnh hoặc nhiệt độ vận hành cao.
