Van bướm tay gạt Hershey VP-810 Series

Mô tả

Cập nhật lần cuối ngày 28/07/2026 lúc 10:55 sáng

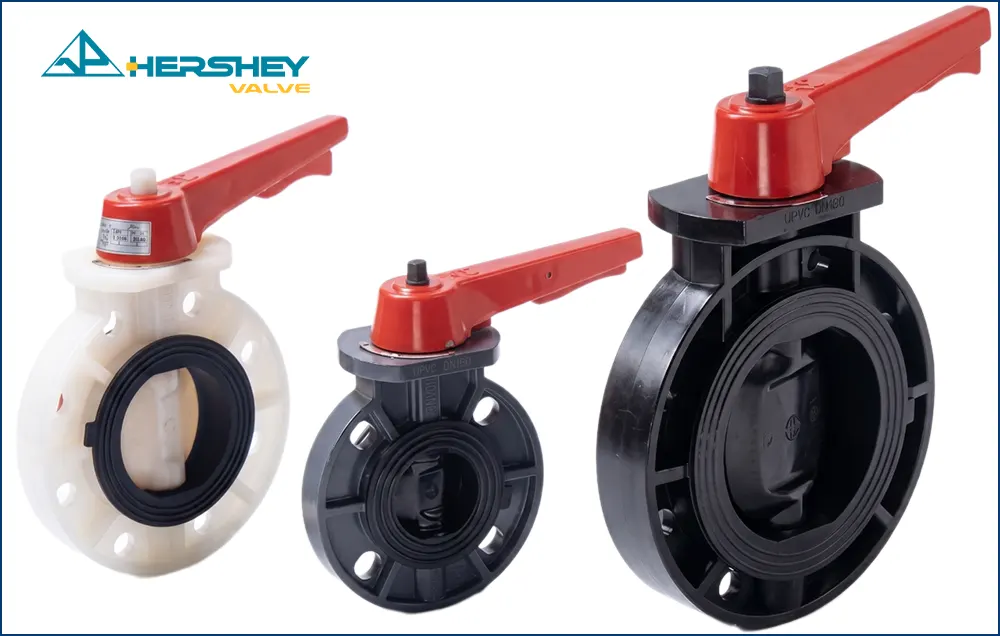

Van bướm tay gạt Hershey VP-810 là van bướm vận hành thủ công bằng tay gạt, đóng/mở nhanh trong góc 90°, thiết kế mỏng nhẹ giúp tiết kiệm không gian lắp đặt. Sản phẩm có 4 lựa chọn vật liệu — PVC (VP-810), CPVC (VP-811), PVDF (VP-813), PP (VP-814) — size từ 2″ đến 8″, áp suất làm việc 150 PSI @ 23°C, có cơ chế khóa vị trí góc mở giúp cố định lưu lượng khi cần điều tiết dòng chảy.

Đây là 1 trong 4 kiểu vận hành thuộc dòng van bướm nhựa Hershey — nếu cần size lớn hơn 8″, vui lòng xem thêm van bướm tay quay hộp số Hershey VP-820 (size 2″–24″).

Thông số kỹ thuật van bướm tay gạt Hershey VP-810

Bảng phân loại theo vật liệu

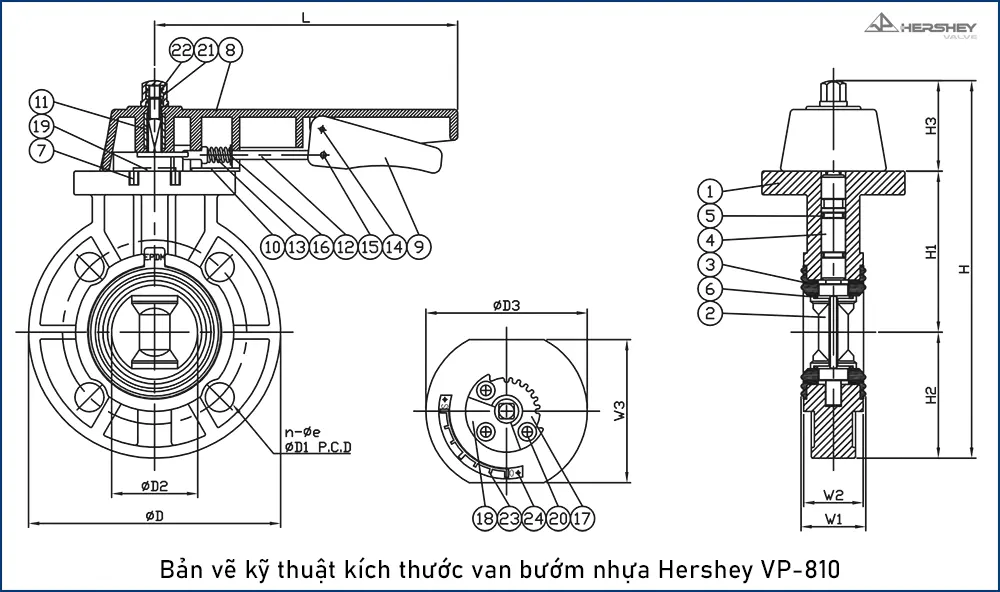

Kích thước theo size (đơn vị mm)

Bảng đầy đủ theo từng tiêu chuẩn JIS/ANSI/DIN (đường kính bích D1, số lỗ bulong n-øe, độ dày…) được cung cấp trong file catalog kỹ thuật.

Áp suất làm việc

Áp suất làm việc tiêu chuẩn: 150 PSI @ 73.4°F (23°C) cho toàn bộ size 2″–8″. Đây là mức áp suất cao nhất trong các kiểu van bướm Hershey vì size còn nhỏ — với size lớn hơn (10″ trở lên), áp suất sẽ giảm dần, xem chi tiết tại van bướm tay quay hộp số Hershey VP-820.

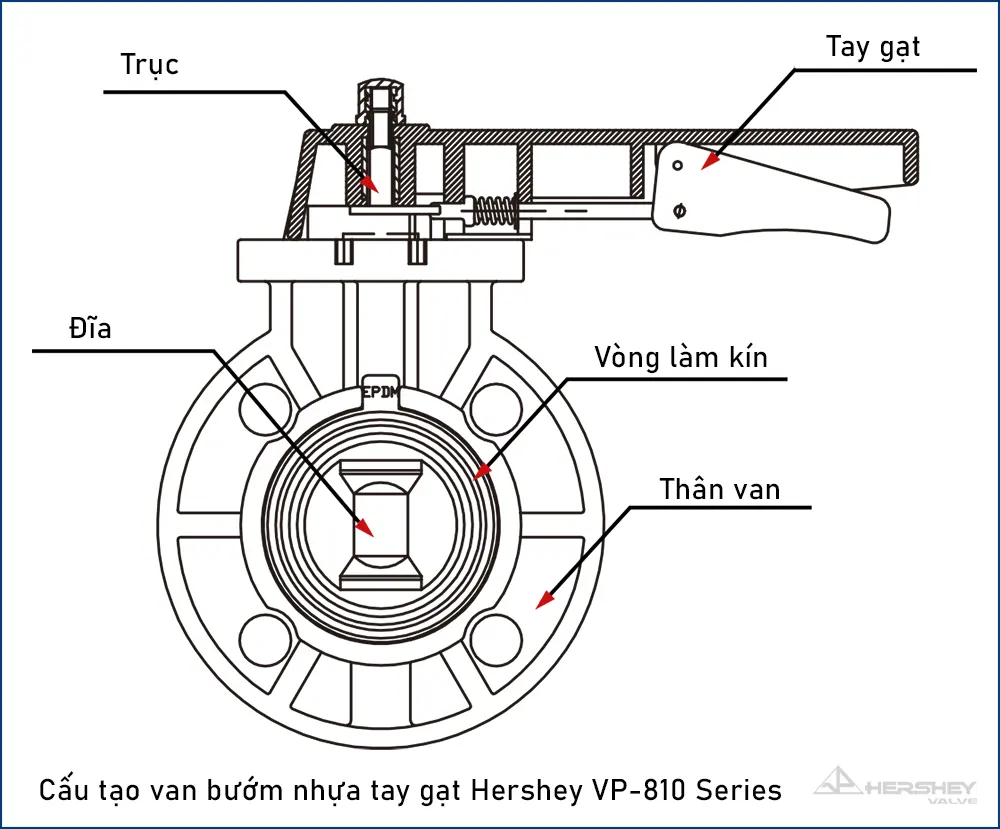

Cấu tạo và tính năng nổi bật

Bảng linh kiện chính

Tính năng nổi bật

• Thiết kế mỏng nhẹ (compact & light-weight): phù hợp lắp đặt trong không gian đường ống hạn chế.
• Lưu lượng tổn thất thấp (low flow loss): đĩa van mỏng giảm cản dòng khi mở hoàn toàn.
• Vạch chỉ thị góc mở trên đỉnh thân van: quan sát trực tiếp mức độ đóng/mở mà không cần công cụ đo.
• Khóa được vị trí góc mở bằng tấm khóa (locking plate): cố định lưu lượng khi cần điều tiết dòng ổn định, không bị xê dịch do va chạm hoặc rung động đường ống.
• Yên van (seat) dạng toàn diện, bao trọn mặt trong thân van: tăng độ kín và an toàn khi vận hành.

Kinh nghiệm thực tế khi lắp đặt và sử dụng

Van bướm tay gạt VP-810 là kiểu lắp kẹp giữa hai mặt bích (wafer type). Một số lưu ý quan trọng từ thực tế lắp đặt và bảo trì:

Khi lắp đặt

• Siết bulong mặt bích theo thứ tự đối xứng hình sao, không siết tuần tự theo vòng tròn — tránh lực siết lệch tâm làm biến dạng yên van (seat) hoặc nứt viền thân van nhựa.
• Đảm bảo đĩa van ở vị trí đóng hoàn toàn trước khi đưa vào giữa hai mặt bích để lắp, sau đó mới mở dần — tránh va chạm cạnh đĩa vào mặt bích đối diện khi siết bulong.

Khi vận hành và bảo trì

• Kiểm tra định kỳ chốt khóa (spring lock) và tấm khóa góc mở — đây là điểm chịu lực lặp lại nhiều nhất khi thao tác thường xuyên.
• Với lưu chất có nhiệt độ dao động lớn, nên kiểm tra định kỳ O-ring trục tâm và yên van vì đây là các bộ phận cao su dễ lão hóa theo nhiệt độ trước khi bộ phận nhựa của thân van.

So sánh nhanh với các kiểu van bướm khác

Nếu hệ thống cần vận hành tự động, có thể tham khảo thêm van bướm điều khiển khí nén Hershey VP-830 hoặc van bướm điều khiển điện Hershey VP-840 — cùng dòng van bướm nhựa Hershey.

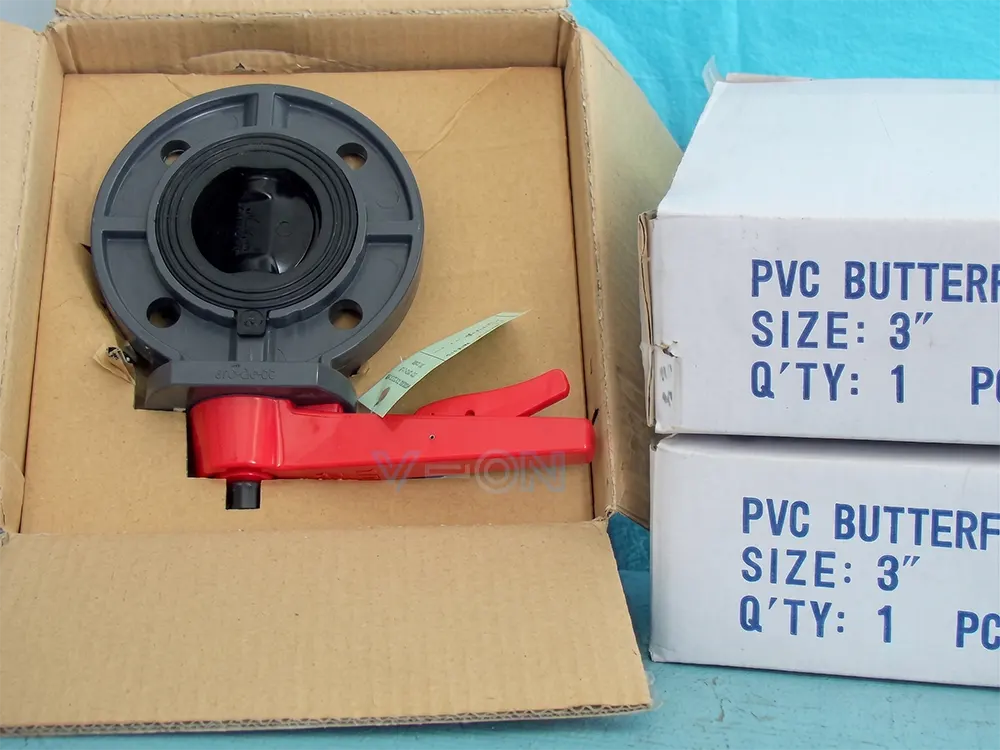

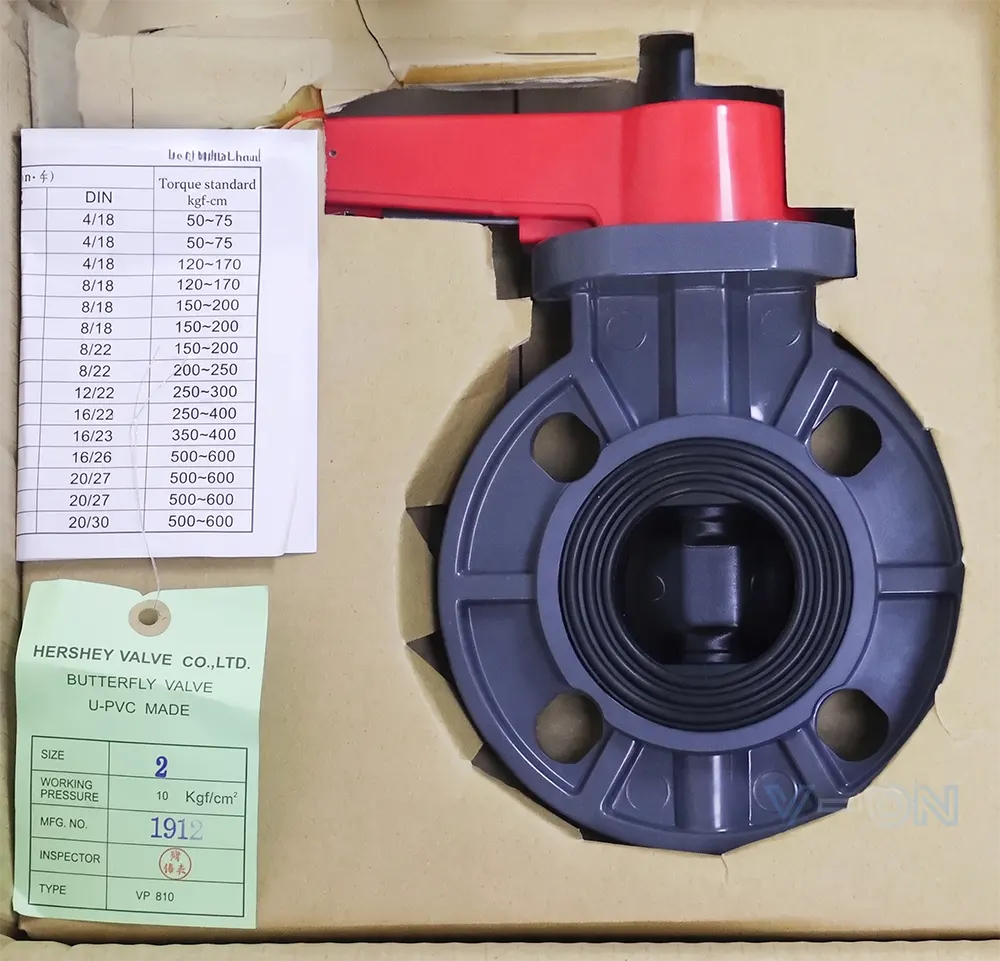

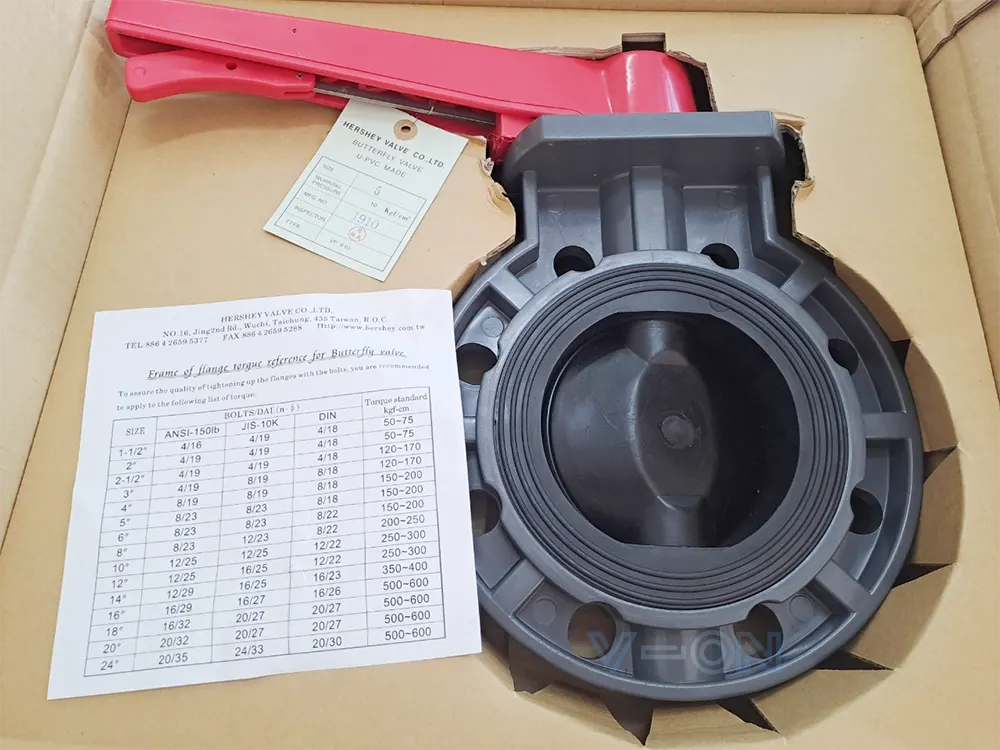

Một số hình ảnh van bướm nhựa Hershey VP-810 Series tại kho V-ON:

Câu hỏi thường gặp về van bướm tay gạt Hershey VP-810

Cần báo giá van bướm tay gạt Hershey VP-810 theo size và vật liệu cụ thể? Liên hệ tư vấn sản phẩm và nhận báo giá ngay.
