Van bướm nhựa Asahi Type 57L

Mô tả

Cập nhật lần cuối ngày 06/08/2026 lúc 08:46 sáng

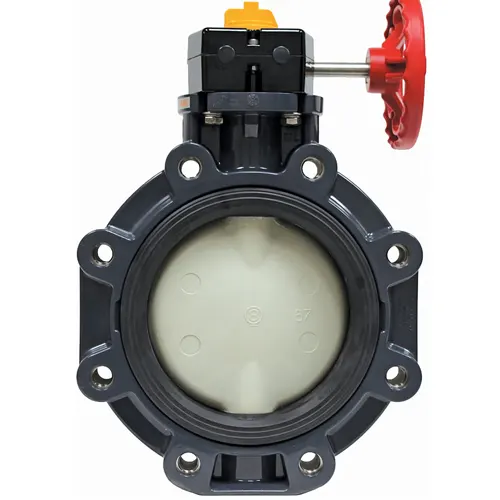

Van bướm nhựa Asahi Type 57L là phiên bản lug (tai ren) xây dựng trên nền tảng Type 57 của Asahi Yukizai (Nhật Bản): kích thước DN80–DN250 (3″–10″), thân có các tai ren cho phép bắt bulông độc lập từng phía mặt bích, vận hành tay gạt hoặc tay quay hộp số, bộ bản vẽ phê duyệt công bố theo chuẩn JIS và DIN. Nhờ tai ren độc lập, Type 57L giữ kín ngay cả khi tháo hoàn toàn mặt bích một phía — năng lực mà van wafer không có — nên nó là lựa chọn bắt buộc tại các vị trí xả đáy bồn, cuối tuyến chờ mở rộng và điểm cô lập bảo trì. VanOngNhua cung cấp Type 57L chính hãng đủ CO/CQ; bài này chỉ cho bạn đúng 5 vị trí trên P&ID nên đặt nó — và những vị trí không cần tốn tiền cho lug.

Vì sao “vị trí” mới là câu chuyện của van Lug?

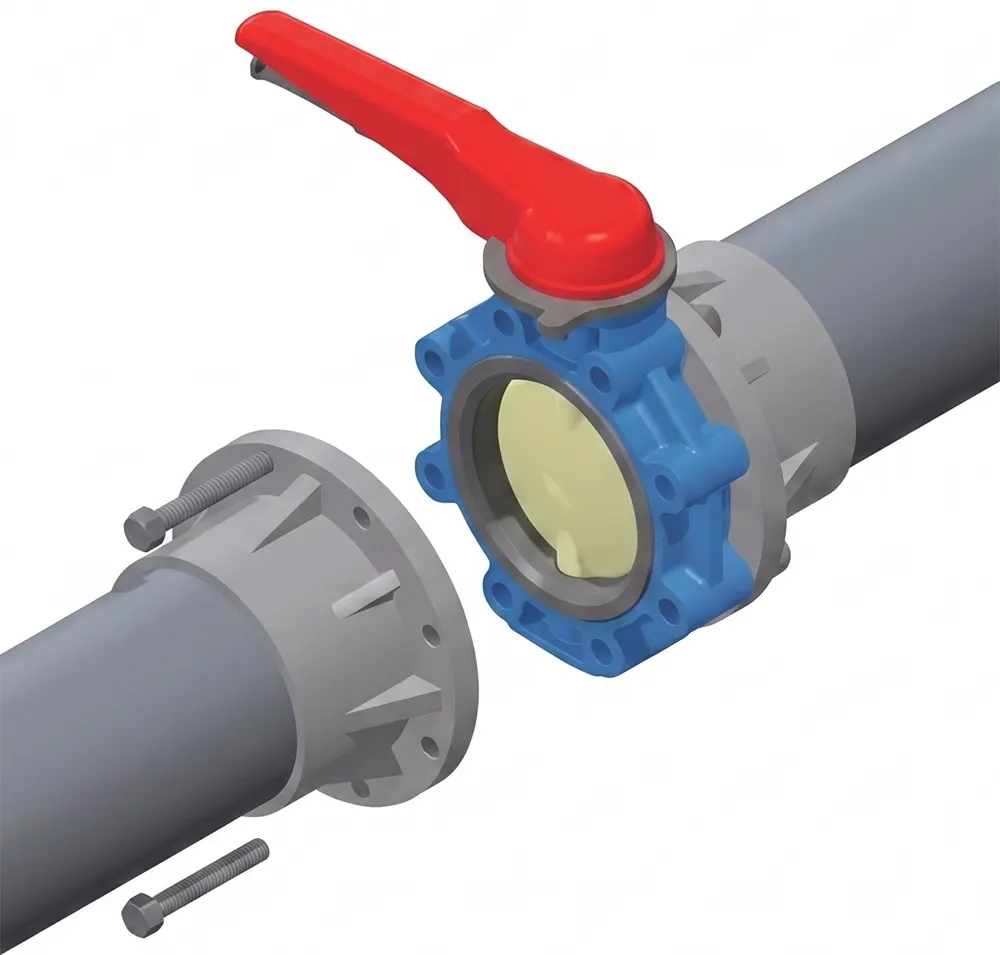

Về thông số dòng chảy, Type 57L gần như tương đương người anh em wafer cùng size — cùng nền tảng đĩa, gioăng, vật liệu. Khác biệt duy nhất nhưng thay đổi tất cả nằm ở cách bắt bulông: van wafer bị kẹp bởi bulông xuyên suốt hai mặt bích, tháo một phía là mất luôn lực kẹp phía còn lại; van lug bắt bulông ngắn vào tai ren riêng từng phía, nên một phía có thể tháo rời trong khi phía kia vẫn xiết chặt và van vẫn chặn dòng. Nói cách khác, bạn không mua Type 57L vì nó “chảy tốt hơn” — bạn mua nó vì những gì được phép làm quanh nó khi hệ đang chạy. Vậy nên câu hỏi đúng không phải “van này tốt không” mà là “vị trí nào cần năng lực đó”.

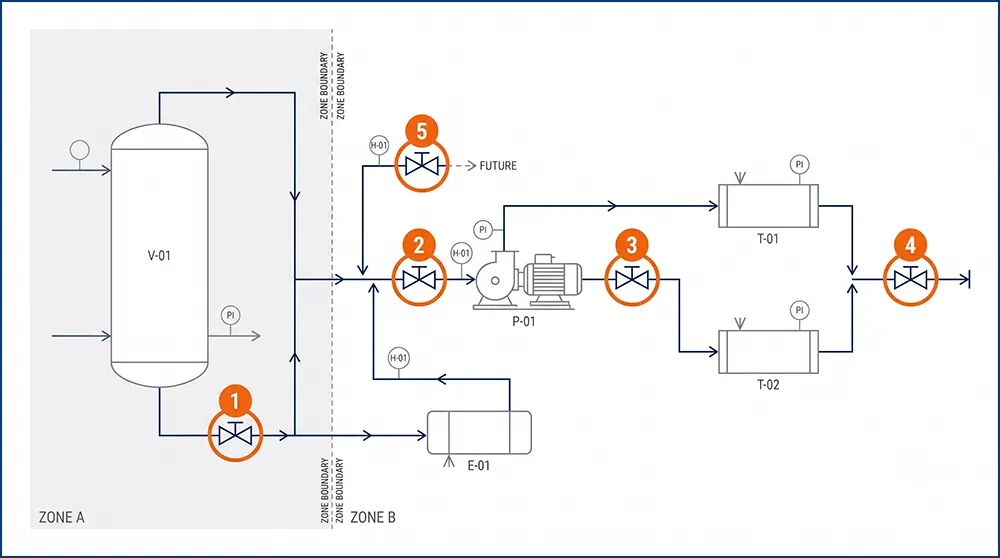

Bản đồ 5 vị trí vàng trên P&ID cho Type 57L

Vị trí 1 — Xả đáy bồn chứa (dead-end service)

Van lắp thẳng ra miệng xả, phía sau thường để hở hoặc nối ống mềm khi cần xả. Van wafer ở đây không có mặt bích thứ hai để kẹp — lug là cấu hình đúng duy nhất trong nhóm van bướm.

Vị trí 2 — Cuối tuyến chờ mở rộng

Nhà máy có kế hoạch nối dài tuyến trong tương lai: đặt 57L bịt cuối tuyến, khi mở rộng chỉ việc tháo bích chặn phía hạ lưu và đấu nối tiếp — tuyến hiện hữu không phải dừng.

Vị trí 3 — Hai đầu thiết bị cần tháo rời định kỳ

Bơm, thiết bị trao đổi nhiệt, cụm lọc: kẹp 57L hai đầu để rút cả thiết bị ra bảo dưỡng mà nhánh còn lại giữ nguyên áp. Đây là vị trí “hoàn vốn” nhanh nhất của van lug tính theo giờ dừng máy tiết kiệm được.

Vị trí 4 — Điểm cô lập ranh giới giữa các phân khu

Ranh giới giữa khu xử lý và khu chứa, giữa hai dây chuyền: một chiếc 57L tại ranh giới cho phép sửa chữa trọn một phân khu trong khi phân khu kia vận hành.

Vị trí 5 — Điểm đấu nối tạm (nước rửa, hóa chất vệ sinh CIP)

Các cổng chờ đấu ống tạm theo chu kỳ vệ sinh: lug chịu được trạng thái “một phía hở” lặp đi lặp lại mà không phải chế bích giả.

Bảo trì bơm – Kịch bản đối chứng Lug vs Wafer

Hãy theo chân tổ bảo trì thay phớt một bơm hóa chất trên nhánh DN150 — cùng công việc, hai thế giới:

Phương án tuyến dùng van wafer hai đầu bơm: muốn tháo bơm phải tháo bulông xuyên — mất lực kẹp cả hai phía van → phải cô lập từ van tuyến chính xa hơn → xả hết đoạn ống dài, hứng lưu chất, dừng luôn hai nhánh dùng chung đoạn đó. Tổng thời gian dừng: nửa ca đến một ca, chưa kể xử lý lưu chất xả ra.

Phương án dùng Type 57L hai đầu bơm: đóng hai van, tháo bulông phía bơm của mỗi van — phía tuyến vẫn xiết nguyên, van vẫn chặn dòng → rút bơm, chỉ xả đúng đoạn giữa hai van (vài lít). Nhánh kề bên chạy bình thường. Tổng thời gian dừng: tính bằng phút cộng thời gian thay phớt.

Chênh lệch giá mua giữa hai phương án cho hai vị trí van thường được “trả lại” ngay trong lần bảo trì đầu tiên — đó là phép tính chúng tôi khuyến nghị đặt cạnh nhau trong dự toán thay vì chỉ so đơn giá van. Với các vị trí giữa tuyến không bao giờ cần tháo cụt, bản wafer cùng nền tảng vẫn là lựa chọn kinh tế đúng — dải size rộng hơn (DN40–DN350), đủ ba vật liệu thân và bộ cấu hình 4 bước để lắp ráp đúng chiếc van cần, trình bày tại trang van bướm nhựa Asahi Type 57.

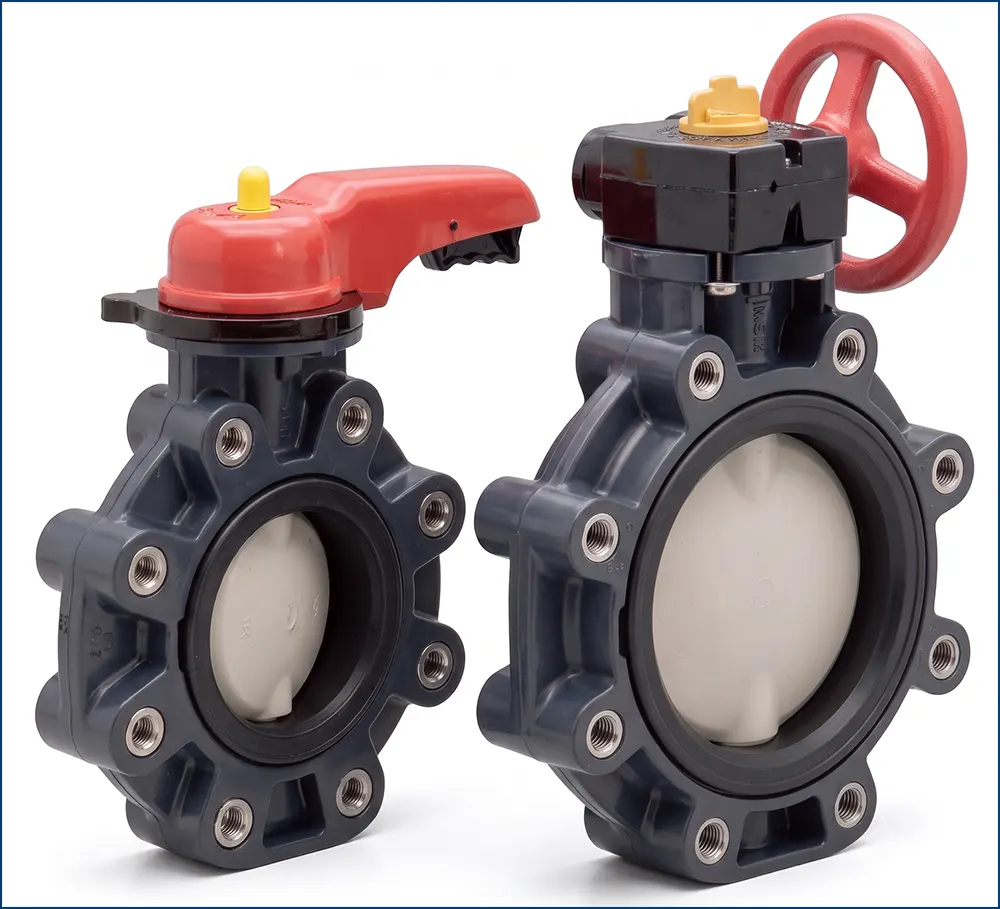

Thông số Type 57L & Hai kiểu vận hành

Hai lưu ý chọn cấu hình: (1) các vị trí xả đáy và điểm đấu tạm nên ưu tiên tay gạt vì thao tác nhanh trong tình huống xả khẩn; (2) vị trí cô lập ranh giới ít thao tác nhưng size lớn (DN200–DN250) nên cân nhắc hộp số để lực đóng mở nhẹ và tránh sốc áp khi tái khởi động phân khu. Kích thước tai ren, vòng lỗ và chiều dài lắp lấy theo bản vẽ LGM tương ứng — gửi kèm PDF khi báo giá.

Ranh giới 57L vs 57TL – Chọn theo chuẩn mặt bích, không chọn theo cảm tính

Trong hệ Asahi tồn tại hai model lug cùng họ và đây là cách phân định dựa trên dữ liệu công bố của hãng: Type 57L (DN80–DN250) có bộ bản vẽ công bố theo JIS và DIN, còn Type 57TL (DN80–DN300) có bộ bản vẽ công bố theo ANSI. Nghĩa là lựa chọn giữa hai model về cơ bản đi theo hệ tiêu chuẩn mặt bích của dự án: tuyến theo JIS 10K hoặc DIN → 57L; tuyến theo ANSI Class 150 (phổ biến ở dự án có tư vấn Mỹ hoặc thiết bị nhập theo hệ inch) → 57TL, đồng thời 57TL mở thêm size DN300. Khai sai hệ chuẩn ở van lug nghiêm trọng hơn van wafer — vì bulông bắt thẳng vào tai ren của thân van, lệch vòng lỗ là không có cách chữa tại công trường.

Nếu dự án của bạn chạy chuẩn ANSI hoặc cần size DN300, toàn bộ hồ sơ của model song sinh — dải size, bản vẽ LGM1007/LGM1008 và hướng dẫn khai mã — được trình bày tại trang riêng van bướm nhựa Asahi Type 57TL.

Tính nhanh – một nhà máy cần bao nhiêu van lug là đủ?

Công thức thực dụng chúng tôi dùng khi rà bản vẽ giúp khách hàng: đếm theo 5 vị trí vàng ở mục 2 — mỗi bồn có xả đáy: 1 van; mỗi thiết bị tháo rời định kỳ: 2 van; mỗi đầu chờ mở rộng: 1 van; mỗi ranh giới phân khu: 1 van; mỗi cổng CIP: 1 van. Kết quả điển hình cho một trạm xử lý quy mô vừa thường chỉ chiếm 10–20% tổng số van bướm của cả nhà máy — phần còn lại là các vị trí giữa tuyến dùng wafer kinh tế hơn. Nếu bảng kê của bạn ra tỷ lệ lug cao hơn hẳn, thường là dấu hiệu đang “lắp lug cho yên tâm” ở cả những vị trí không bao giờ tháo cụt — khoản lãng phí âm thầm đáng rà lại trước khi chốt BOQ.

Một ghi chú đồng bộ cụm thiết bị: tại vị trí số 3 (hai đầu bơm), bộ ba hoàn chỉnh bảo vệ bơm gồm 57L hai đầu cộng một van một chiều phía đẩy để chặn dòng dội ngược khi dừng máy — thiếu nó, cú búa nước lúc dừng đột ngột vẫn phá được phớt bơm vừa thay. Asahi có đủ bốn kiểu van một chiều nhựa DN15–DN300 đồng vật liệu với 57L, tổng hợp tại trang van 1 chiều nhựa Asahi.

Lắp đặt Type 57L – Một khác biệt nhỏ so với van wafer

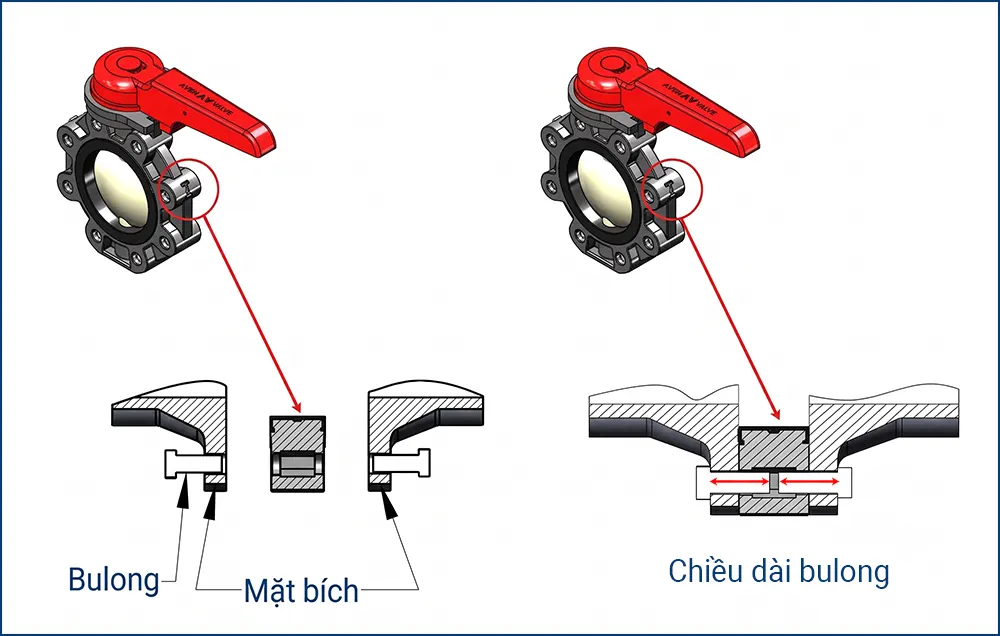

Quy trình chung giống mọi van bướm nhựa (mở hé đĩa 5–10°, siết chéo đối xứng đúng mô-men), nhưng van lug có thêm một điểm riêng: chiều dài bulông phải đúng theo bản vẽ — bulông quá dài sẽ chạm đáy lỗ ren trước khi ép sát mặt bích, tạo cảm giác “đã chặt” giả trong khi mặt gioăng chưa kín; bulông quá ngắn thì không đủ số ren ăn khớp vào tai nhựa. Đây là lỗi đặc thù của kết cấu lug mà tổ thi công quen van wafer dễ mắc. Trình tự đầy đủ kèm ảnh từng bước và bảng mô-men khuyến nghị nằm trong bài hướng dẫn lắp đặt van nhựa Asahi đúng kỹ thuật — nên gửi cho đội lắp trước ngày thi công.

Rà bản vẽ miễn phí & Nhận báo giá:

Hotline/Zalo — gửi “57L – [size] – [tay gạt/hộp số] – [JIS/DIN] – [số lượng]”, hoặc gửi luôn P&ID/bản vẽ tuyến: chúng tôi đánh dấu giúp các vị trí nên dùng lug theo bản đồ 5 vị trí ở mục 2 và trả về bảng kê kèm báo giá trong 24 giờ làm việc.

Còn nếu bạn đang cân nhắc tổng thể cả nhánh van bướm — vị trí nào wafer, vị trí nào lug, size nào chuyển model cỡ lớn — bảng so sánh đầy đủ 8 model từ DN40 đến DN900 kèm quy trình chọn theo 3 câu hỏi nằm tại trang chuyên đề van bướm nhựa Asahi.

Câu hỏi thường gặp về van bướm Asahi Type 57L (FAQ)
