Van bướm nhựa Asahi type 57

Mô tả

Cập nhật lần cuối ngày 04/08/2026 lúc 04:50 chiều

Van bướm nhựa Asahi Type 57 là model chủ lực trong hệ van bướm ASAHI AV của Asahi Yukizai (Nhật Bản): dải kích thước DN40–DN350 (1½”–14″), ba tùy chọn vật liệu thân UPVC / PP / PVDF, hai tùy chọn gioăng EPDM / FKM, vận hành tay gạt hoặc tay quay hộp số, kiểu lắp wafer theo chuẩn mặt bích JIS 10K / ANSI 150 / DIN. Nhờ tổ hợp tùy chọn rộng nhất nhóm, cùng một model Type 57 có thể cấu hình cho nước sạch, nước thải, nước biển đến hóa chất loãng và hóa chất khắc nghiệt. Giá tại VanOngNhua từ [X] VNĐ tùy cấu hình; bản UPVC/EPDM size thông dụng sẵn kho, đủ CO/CQ, báo giá trong 30 phút.

Vì sao Type 57 là model được đặt nhiều nhất của Asahi?

Trong nhóm van bướm Asahi, Type 57 giữ vị trí “một model – nhiều bài toán”: đây là model duy nhất phủ trọn DN40–DN350 với đủ ba vật liệu thân, nghĩa là một nhà máy có thể chuẩn hóa toàn bộ van bướm về một model duy nhất — từ nhánh nước làm mát DN50 đến tuyến hóa chất PVDF DN150 — giúp đồng bộ bản vẽ, phụ tùng gioăng thay thế và quy trình bảo trì. Với đơn vị mua hàng, chuẩn hóa model còn có nghĩa là một trang catalogue duy nhất trong hồ sơ thầu thay vì ba bốn mã khác nhau. Đó là lý do hơn [X]% đơn van bướm tại VanOngNhua rơi vào Type 57.

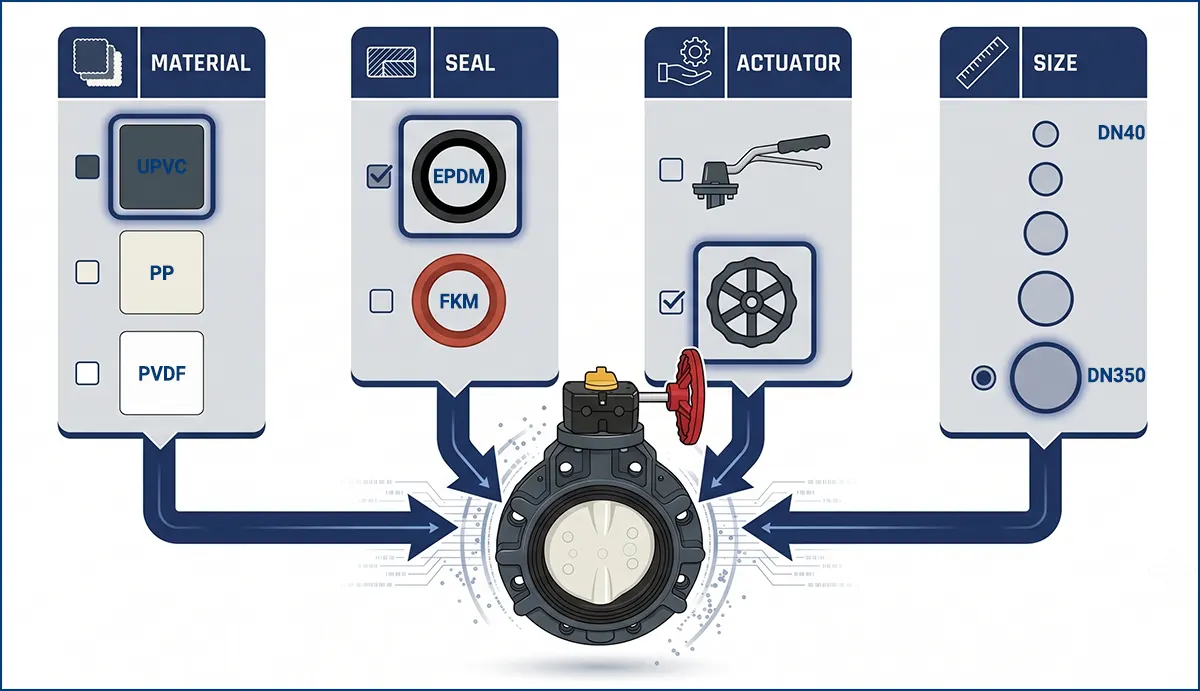

4 bước chọn đúng chiếc van bạn cần

Bước 1 — Chọn vật liệu thân theo lưu chất

Nếu chưa chắc lưu chất của mình rơi vào ô nào — đặc biệt khi trộn nhiều hóa chất hoặc nhiệt độ dao động — đừng đoán: sai vật liệu thân là lỗi không sửa được bằng thay gioăng. Bảng giới hạn nhiệt độ và cơ chế phá hủy của từng loại nhựa được phân tích chi tiết trong bài vật liệu UPVC, CPVC, PP, PVDF chịu hóa chất và nhiệt độ ra sao, hoặc gửi thẳng tên hóa chất + nồng độ + nhiệt độ để kỹ thuật viên đối chiếu bảng tương thích của hãng.

Bước 2 — Chọn gioăng seat

• EPDM: nước, axit – kiềm vô cơ, hơi nước — cấu hình mặc định.
• FKM: lưu chất gốc dầu, hydrocarbon, chất oxy hóa — bắt buộc, vì EPDM trương nở khi gặp dầu.

Bước 3 — Chọn kiểu vận hành theo size

• Tay gạt (có vành răng khóa vị trí): khuyến nghị cho DN40–DN150 — thao tác nhanh, khóa được góc mở trung gian.
• Tay quay hộp số: khuyến nghị từ DN200 trở lên — lực nhẹ, đóng mở từ từ chống búa nước; một số size trung gian có cả hai tùy chọn.

Bước 4 — Chốt size & chuẩn mặt bích

13 size từ DN40 đến DN350; khai chuẩn mặt bích đang dùng (JIS 10K / ANSI 150 / DIN) để đúng vòng lỗ bulông. Lưu ý DN40 và DN300–DN350 là các size Type 55 không có — đây là vùng “độc quyền” của Type 57 trong nhóm phổ thông.

5 cấu hình Type 57 phổ biến nhất

Cấu hình #1 chiếm đa số và thường sẵn kho; #4 và #5 là hàng đặt, cần cộng thời gian nhập vào tiến độ. Đây cũng là điểm Type 57 vượt hẳn người anh em giá rẻ: nếu tuyến của bạn chỉ cần đúng cấu hình #1 cho hệ nước thuần túy trong dải DN50–DN250, bạn hoàn toàn có thể tiết kiệm thêm bằng model kinh tế hơn cùng hãng với cùng kiểu lắp wafer và cùng chất lượng đúc Nhật Bản. So sánh chênh lệch giá theo từng size và giới hạn tùy chọn của bản kinh tế có tại trang van bướm nhựa Asahi Type 55.

Chốt Cấu Hình & Nhận Báo Giá:

Gửi theo mẫu 5 trường: “T57 – [size DN] – [thân/gioăng] – [tay gạt/hộp số] – [chuẩn mặt bích] – [số lượng]” để nhận báo giá kèm bản vẽ PDF chính hãng trong 30 phút giờ hành chính.

Nếu đọc đến đây bạn nhận ra van bướm chưa chắc là loại van đúng cho bài toán của mình — ví dụ lưu chất nhiều cặn rắn hoặc cần độ kín cấp cao ở ống nhỏ — đừng cố ép cấu hình: quay lại bảng so sánh 8 model và quy trình chọn loại van theo 3 câu hỏi tại trang chuyên đề van bướm nhựa Asahi, nơi có cả phần “khi nào KHÔNG nên dùng van bướm” để bạn đối chiếu trước khi xuống tiền.

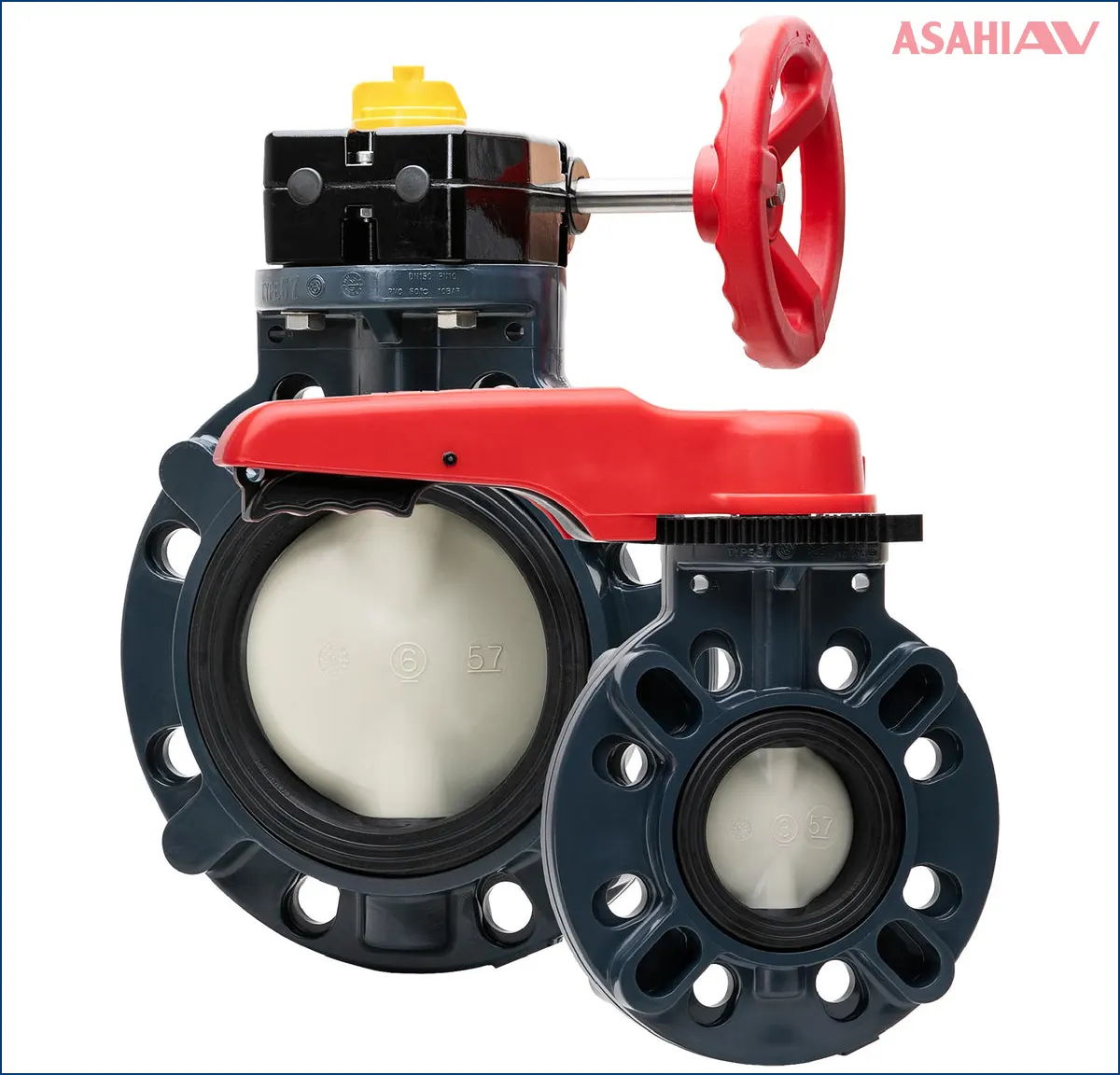

Tay gạt hay tay quay?

Ranh giới thực dụng nằm quanh DN150–DN200. Dưới ngưỡng đó, tay gạt cho thao tác một giây và cảm nhận trực tiếp vị trí đĩa; trên ngưỡng đó, mô-men xoay tăng theo bình phương đường kính khiến tay gạt vừa nặng vừa nguy hiểm — người vận hành có xu hướng giật mạnh, tạo sốc áp trên tuyến. Hộp số giải quyết cả hai: lực quay nhẹ và tốc độ đóng bị khống chế cơ khí. Kinh nghiệm hiện trường của chúng tôi: các tuyến có nguy cơ búa nước (bơm công suất lớn, cột áp cao, đường ống dài) nên chuyển sang hộp số ngay từ DN150 thay vì đợi đến DN200.

Ba kịch bản ứng dụng theo cấu hình

Hệ nước & HVAC — cấu hình UPVC/EPDM

Tuyến cấp nước, tuần hoàn chiller, nước thải sau xử lý: cấu hình mặc định #1/#2 phục vụ trọn. Ưu điểm khai thác chính là trọng lượng nhẹ giúp lắp trên tuyến ống treo trần không cần gia cường giá đỡ như van gang.

Nước thải công nghiệp nhiễm dầu — nâng gioăng FKM

Nước thải xưởng cơ khí, bãi xe, tuyển khoáng thường lẫn dầu mỡ tự do — thủ phạm làm gioăng EPDM trương nở, kẹt đĩa sau vài tháng. Chỉ cần nâng cấu hình lên #3 (giữ thân UPVC, đổi gioăng FKM) là xử lý được với mức phụ phí nhỏ hơn nhiều so với đổi cả dòng van.

Hóa chất khắc nghiệt — cấu hình PVDF/FKM

Tuyến axit đậm đặc, dịch xi mạ, hóa chất bán dẫn: cấu hình #5 với thân PVDF là mức cao nhất của Type 57. Ở kịch bản này, hãy đối chiếu từng hóa chất với bảng tương thích của hãng — kể cả PVDF cũng có ngoại lệ (một số kiềm đậm đặc nóng) — và cân nhắc van màng cho lưu chất kèm cặn rắn.

Chuẩn hóa 47 van bướm về một model Type 57

Một nhà máy hóa chất tại Hải Phòng mà VanOngNhua cung ứng năm 2023 có bài toán điển hình: bản vẽ cũ dùng lẫn 4 hãng van bướm với 6 mã khác nhau cho 47 vị trí từ DN50 đến DN300, khiến kho phụ tùng phải trữ 6 loại gioăng và đội bảo trì thao tác không đồng nhất. Phương án chuẩn hóa toàn bộ về Type 57 với 3 cấu hình (#1 cho nước, #3 cho nước thải nhiễm dầu, #5 cho nhánh hóa chất) rút kho phụ tùng xuống còn 2 loại gioăng, một trang catalogue trong hồ sơ ISO, và quan trọng nhất — mọi van đều thao tác giống nhau.

Điểm duy nhất Type 57 không phủ được trong dự án trên là hai vị trí xả đáy bồn cần tháo cụt một phía ống khi vệ sinh định kỳ — kết cấu wafer buộc xả cả tuyến mới tháo được mặt bích. Hai vị trí đó được chuyển sang bản lug cùng nền tảng, giữ nguyên cấu hình vật liệu và chuẩn mặt bích. Nếu bản vẽ của bạn có các vị trí tương tự, xem thông số tai ren và dải size tại trang van bướm nhựa Asahi Type 57L và 57TL.

Trên DN350 thì sao?

DN350 là trần của Type 57. Nếu tuyến chính của bạn là DN400 — kích thước rất phổ biến ở trạm xử lý nước tập trung — hệ Asahi chuyển sang model kế tiếp với thân gia cường và hộp số bắt buộc, hình thức cung ứng cũng chuyển từ hàng kho sang đặt theo dự án với timeline nhập khẩu riêng. Hồ sơ thiết bị đầy đủ gồm thông số, checklist trình thầu và quy trình đặt hàng 4 giai đoạn được trình bày tại trang van bướm nhựa Asahi Type 56.

Bảng giá Type 57 theo cấu hình (Cập nhật [08/2026])

Giá chưa VAT, biến động theo tỷ giá JPY; chiết khấu theo số lượng và dự án. Trên DN350, hệ Asahi chuyển sang model kế tiếp — xem mục 8.

Trước khi hàng về công trường, hãy chuyển cho đội thi công hai thao tác bắt buộc với van wafer: mở hé đĩa 5–10° trước khi đặt van vào giữa hai mặt bích, và siết bulông theo trình tự chéo đối xứng tăng lực dần — đây là hai điểm quyết định van kín ngay lần thử áp đầu tiên, đồng thời là điều kiện giữ hiệu lực bảo hành. Quy trình đầy đủ từng bước kèm ảnh và mô-men siết khuyến nghị có trong bài hướng dẫn lắp đặt van nhựa Asahi đúng kỹ thuật.
