Hiện tượng chảy ngược (backflow) và búa nước (water hammer) luôn là “kẻ thù thầm lặng” phá hủy hệ thống máy bơm và đường ống trong các nhà máy công nghiệp. Để giải quyết triệt để bài toán này, Asahi AV (thương hiệu hàng đầu Nhật Bản về van nhựa công nghiệp) đã mang đến dòng sản phẩm Single Union Ball Check Valve (Van một chiều bi rắc co đơn) với kích thước từ 1/2 inch đến 4 inch.

Bài viết này sẽ mổ xẻ chi tiết dưới góc độ kỹ thuật, động lực học chất lỏng và vật liệu học, giúp bạn hiểu rõ tại sao dòng van này lại trở thành tiêu chuẩn vàng trong các hệ thống đường ống hóa chất, xử lý nước và nuôi trồng thủy sản.

Van Một Chiều Bi Rắc Co Đơn Asahi Là Gì? Sự Khác Biệt Nằm Ở Đâu?

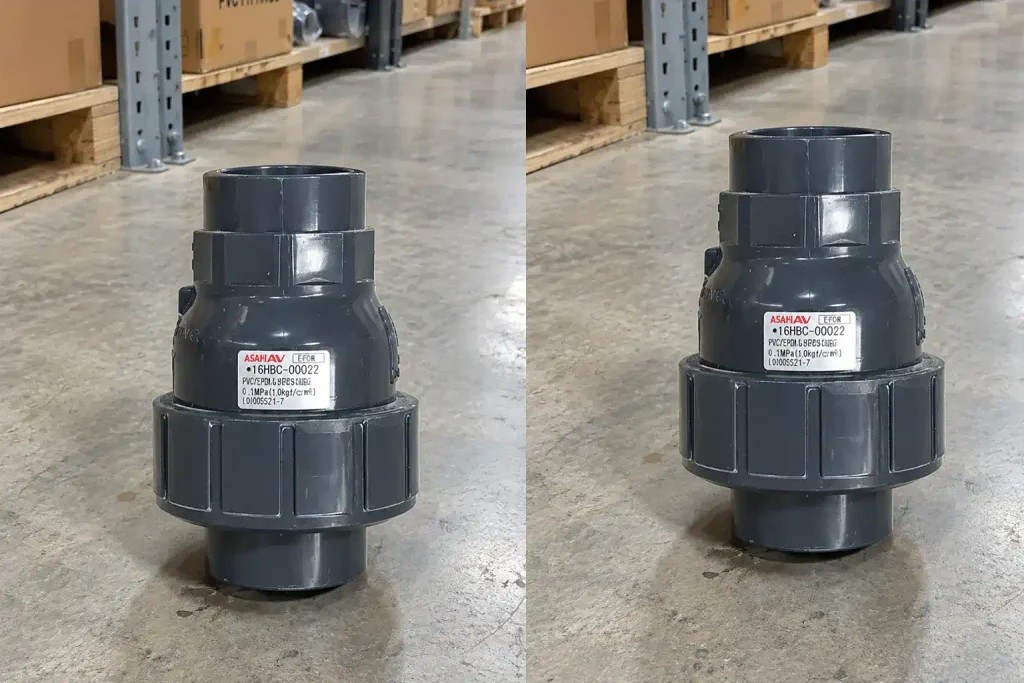

Van một chiều bi rắc co đơn Asahi (Single Union Ball Check Valve Asahi) là thiết bị điều hướng dòng chảy chỉ cho phép chất lỏng đi qua theo một hướng duy nhất, ngăn chặn hoàn toàn dòng chảy ngược. Điểm làm nên tên tuổi của dòng van một chiều nhựa này nằm ở thiết kế kết hợp giữa cơ chế Ball Check (Bi cầu tự do) và Single Union (Một đầu rắc co).

Cơ chế Ball Check: Bên trong thân van chứa một viên bi nhựa đặc (hoặc rỗng tùy phiên bản). Khi có áp lực dòng chảy tới, viên bi bị đẩy lên khỏi ngàm chặn (seat), mở đường cho lưu chất đi qua. Khi bơm ngừng, áp suất ngược và trọng lực kéo viên bi đóng sập lại vào ngàm chữ O (O-ring), tạo độ kín tuyệt đối.

Thiết kế Single Union: Khác với True Union (rắc co đôi), van chỉ có một đầu đai ốc rắc co có thể tháo rời, đầu còn lại thường là nối keo (socket) hoặc ren trực tiếp vào đường ống. Thiết kế này tối ưu hóa không gian lắp đặt, giảm chi phí vật tư nhưng vẫn cho phép tháo lắp, bảo trì khoang van dễ dàng từ một phía.

Tìm hiểu thêm: Van một chiều bi hai đầu rắc co

Thông Số Kỹ Thuật Cốt Lõi (Kích Thước 1/2″ – 4″)

Để một thiết bị chịu được áp lực liên tục của các hệ thống bơm công nghiệp, thông số kỹ thuật phải cực kỳ chuẩn xác. Dòng van Asahi Single Union Ball Check sở hữu dải thông số ấn tượng:

• Kích thước (Size): Dải rộng từ 1/2 inch (DN15) đến 4 inch (DN100), bao phủ hầu hết các nhu cầu dẫn truyền từ ống nhánh nhỏ đến ống chính lưu lượng lớn.
• Vật liệu thân van (Body Material): PVC, CPVC, PP, PVDF. (Cho phép chống chịu từ nước sinh hoạt đến axit sulfuric đặc).
• Vật liệu viên bi (Ball): Đồng chất với thân van, được gia công mài nhẵn bề mặt với độ sai số tính bằng micromet.
• Vật liệu vòng đệm (O-ring/Seal): EPDM, FKM (Viton), hoặc PTFE (Teflon).
• Kiểu kết nối (End Connectors): Nối dán keo (Socket), Nối ren (Threaded), hoặc Nối bích (Flanged) tùy biến qua rắc co.
• Áp suất làm việc tối đa: Thông thường đạt 150 PSI (ở nhiệt độ môi trường đối với PVC/CPVC).
• Áp suất mở van (Cracking Pressure): Rất nhỏ, chỉ từ 1-2 PSI, giúp van nhạy bén ngay cả trong hệ thống áp lực thấp.

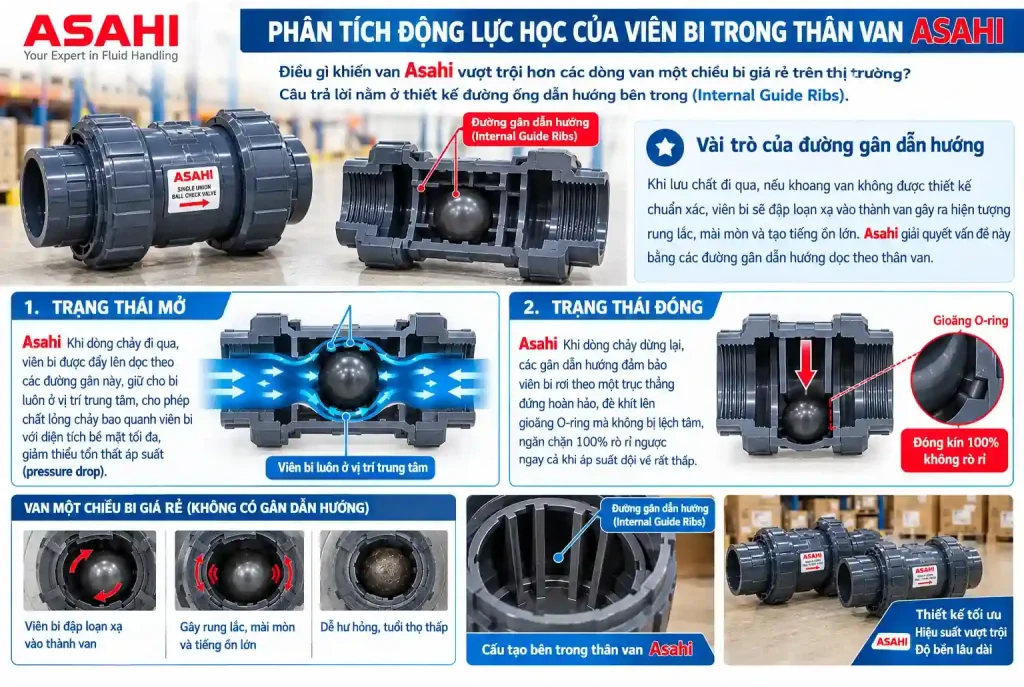

Phân Tích Động Lực Học Của Viên Bi Trong Thân Van Asahi

Điều gì khiến van Asahi vượt trội hơn các dòng van một chiều bi giá rẻ trên thị trường? Câu trả lời nằm ở thiết kế đường ống dẫn hướng bên trong (Internal Guide Ribs).

Khi lưu chất đi qua, nếu khoang van không được thiết kế chuẩn xác, viên bi sẽ đập loạn xạ vào thành van gây ra hiện tượng rung lắc, mài mòn và tạo tiếng ồn lớn. Asahi giải quyết vấn đề này bằng các đường gân dẫn hướng dọc theo thân van.

Trạng thái mở: Khi dòng chảy đi qua, viên bi được đẩy lên dọc theo các đường gân này, giữ cho bi luôn ở vị trí trung tâm, cho phép chất lỏng chảy bao quanh viên bi với diện tích bề mặt tối đa, giảm thiểu tổn thất áp suất (pressure drop).

Trạng thái đóng: Khi dòng chảy dừng lại, các gân dẫn hướng đảm bảo viên bi rơi theo một trục thẳng đứng hoàn hảo, đè khít lên gioăng O-ring mà không bị lệch tâm, ngăn chặn 100% rò rỉ ngược ngay cả khi áp suất dội về rất thấp.

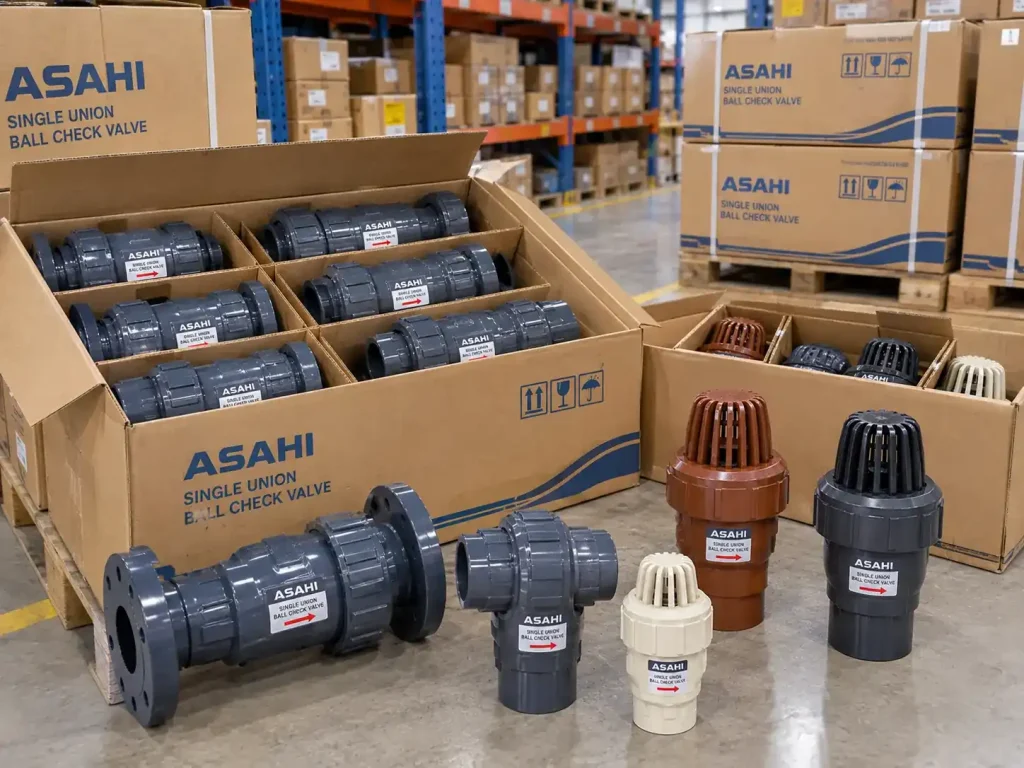

Ưu Điểm Độc Quyền Của Thương Hiệu Asahi (Nhật Bản)

Độ nhẵn bề mặt bi và Seat: Sự rò rỉ của van một chiều bi thường xuất phát từ việc viên bi không hoàn toàn tròn hoặc ngàm chặn bị xước. Asahi ứng dụng công nghệ đúc áp lực cao và gia công nguội, khiến viên bi đạt độ tròn gần như tuyệt đối.

Tối ưu hóa “Single Union” cho không gian hẹp: Trong nhiều cụm bơm (Pump Skids) tại các nhà máy, không gian là thứ xa xỉ. Van True Union quá dài và cồng kềnh. Việc Asahi đưa ra thiết kế Single Union giúp thu ngắn chiều dài tổng thể (Face-to-Face dimension) của van. Người dùng chỉ cần bố trí phần đầu rắc co hướng về phía cần bảo trì (thường là hướng dòng chảy ra), giúp việc tháo bi để vệ sinh cặn bẩn trở nên dễ dàng mà không cần phải cắt ống.

Không có lò xo kim loại – Tránh rủi ro ăn mòn: Các loại van một chiều lò xo nhựa (Spring Check) vẫn có nguy cơ thủng lớp bọc khiến lò xo bên trong bị axit ăn mòn. Single Union Ball Check Valve của Asahi hoạt động thuần túy dựa vào động lực học của dòng chảy và trọng lực, loại bỏ hoàn toàn các chi tiết kim loại, đảm bảo độ tinh khiết cho lưu chất, đặc biệt quan trọng trong sản xuất chất bán dẫn hoặc chế biến thực phẩm.

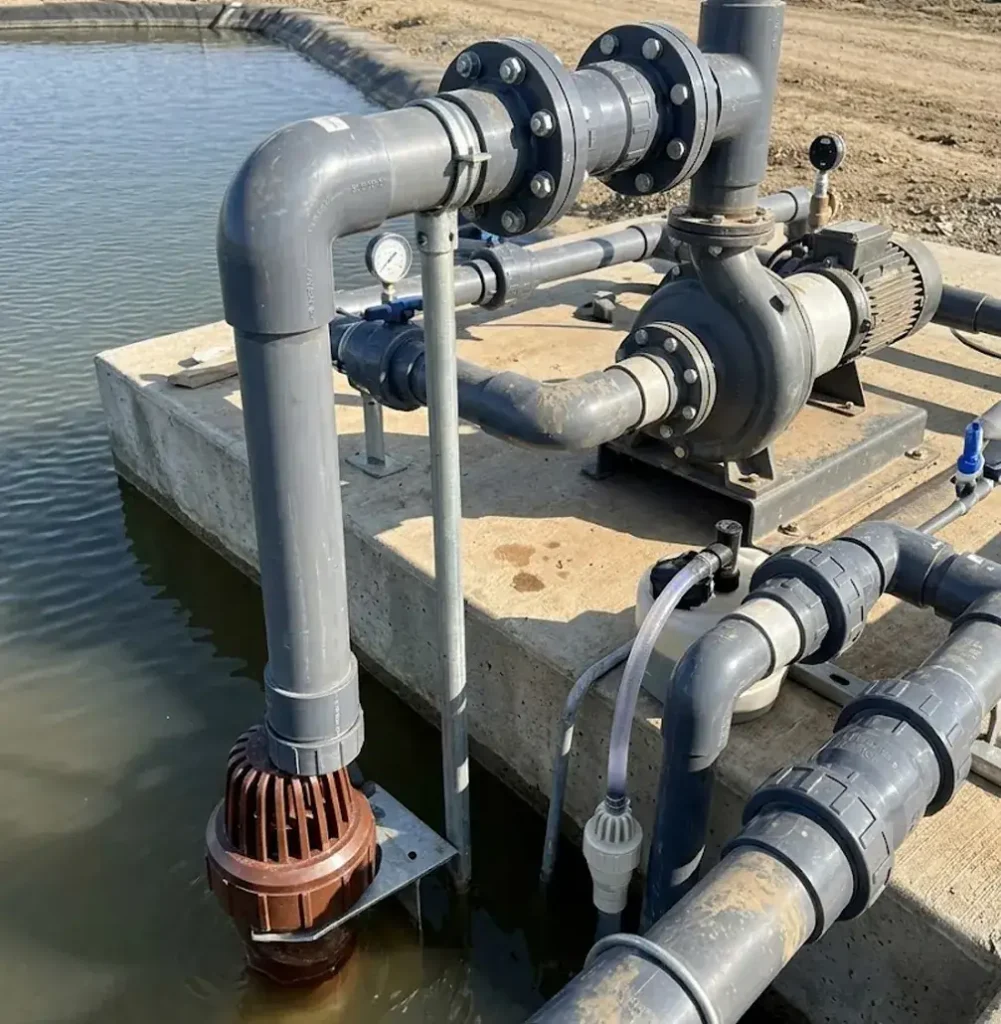

Ứng Dụng Thực Tiễn: Lựa Chọn Vật Liệu Thế Nào?

Với dải kích thước 1/2 inch đến 4 inch, dòng van này xuất hiện trong mọi ngóc ngách của công nghiệp hóa chất. Tuy nhiên, việc chọn đúng vật liệu là sống còn.

Hệ thống xử lý nước thải sinh hoạt / Công nghiệp nhẹ (Vật liệu U-PVC + EPDM): Lựa chọn kinh tế nhất. Ứng dụng phổ biến sau các bơm định lượng hóa chất xử lý nước (như PAC, Polymer) hoặc hệ thống lọc hồ bơi.

Hệ thống nước biển / Nuôi trồng thủy sản tuần hoàn RAS (Vật liệu U-PVC + FKM): Nước biển gây ăn mòn kim loại cực nhanh. Van bi nhựa Asahi loại bỏ hoàn toàn hiện tượng ăn mòn điện hóa. Kích thước 2″ đến 4″ thường dùng cho trục bơm chính của hệ RAS.

Nhà máy Hóa chất nhiệt độ cao (Vật liệu C-PVC hoặc PP): Khi nhiệt độ lưu chất lên tới 80°C – 90°C (như quá trình điện phân, xi mạ), C-PVC và PP là cứu cánh để van không bị biến dạng nhiệt, đảm bảo viên bi không bị kẹt trong khoang.

Sản xuất chất Bán dẫn / Siêu tinh khiết (Vật liệu PVDF + PTFE): Trong môi trường axit HF, H2SO4 đặc nóng hoặc nước siêu tinh khiết (UPW), PVDF của Asahi đảm bảo không có ion kim loại hay hạt vi nhựa nào thôi nhiễm vào dòng chảy.

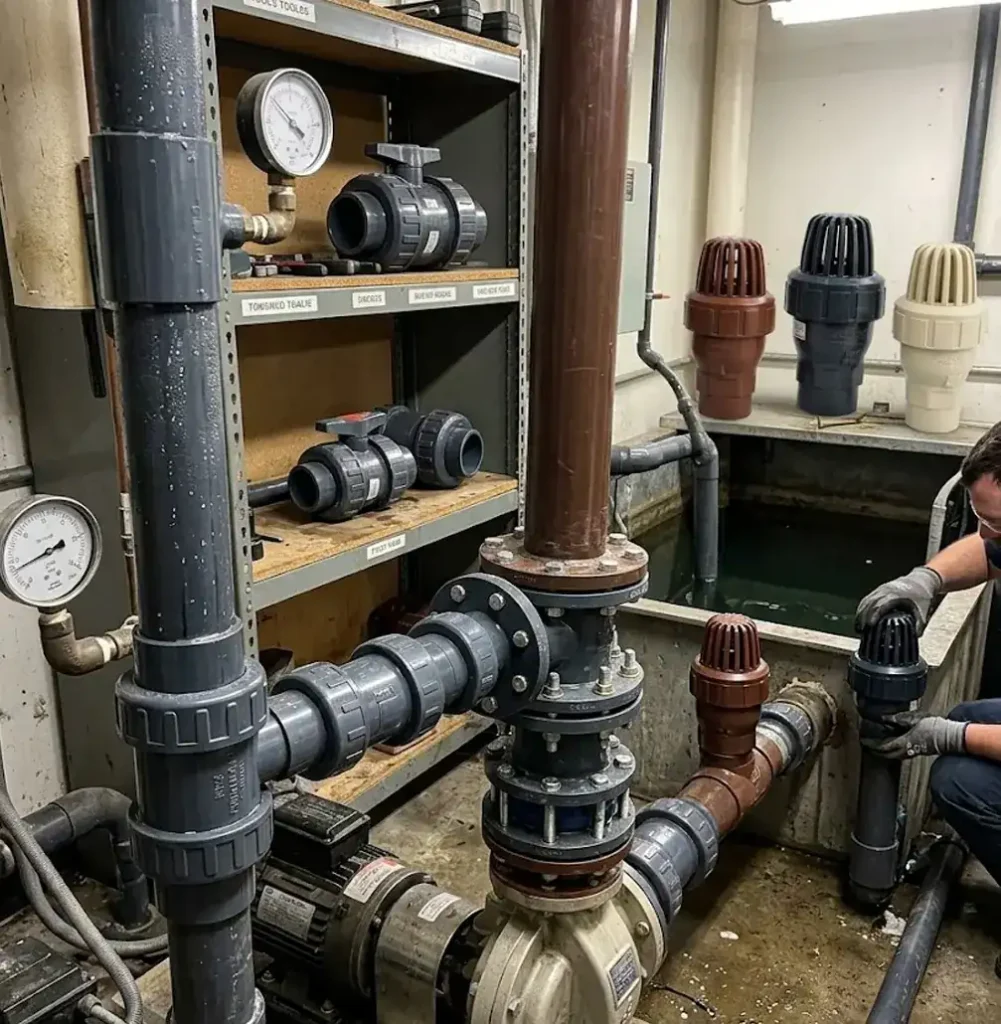

Hướng Dẫn Lắp Đặt Van Một Chiều Bi Rắc Co Đơn Chuẩn Kỹ Thuật

Mặc dù thiết kế đơn giản, việc lắp đặt sai có thể khiến van hoạt động không hiệu quả hoặc kẹt bi. Dưới đây là những lưu ý cốt lõi:

Hướng lắp đặt (Cực kỳ quan trọng): Van một chiều bi hoạt động nhờ trọng lực (Gravity-operated). Do đó, tối ưu nhất là lắp đặt theo phương thẳng đứng (Vertical) với hướng dòng chảy từ dưới lên. Trọng lực sẽ giúp viên bi rơi xuống nhanh chóng để đóng van khi bơm ngừng.

Lắp theo phương ngang (Horizontal): Vẫn có thể lắp ngang, nhưng phải lưu ý về mũi tên chỉ hướng dòng chảy đúc trên thân van. Áp suất dội ngược (back-pressure) phải đủ lớn (ít nhất 2-3 PSI) để ép viên bi về lại vị trí ngàm chặn (Seat). Nếu áp lực ngược quá yếu trong đường ống ngang, rò rỉ nhỏ giọt có thể xảy ra.

Lưu ý khoảng cách với bơm và khúc cua: Không lắp van ngay sát họng xả của máy bơm hoặc sát co/cút góc. Dòng chảy rối (Turbulent flow) tại các vị trí này sẽ khiến bi đập liên tục vào khoang van gây mòn nhanh. Hãy duy trì khoảng cách ít nhất bằng 5 lần đường kính ống (5D) từ bơm hoặc khúc cua đến van.

Siết đai ốc rắc co: Chỉ sử dụng lực siết bằng tay (Hand-tighten) kết hợp với cờ lê chuyên dụng đai ốc nhựa của Asahi (nếu cần). Tuyệt đối không dùng mỏ lết răng kẹp chặt làm móp méo đai ốc, dẫn đến hở gioăng.
