Trong các hệ thống cơ học lưu chất và đường ống công nghiệp, từ các lò hơi áp suất cao khổng lồ đến các mạng lưới dẫn hóa chất bằng chất liệu nhựa uPVC, việc kiểm soát áp suất là yếu tố sống còn. Mục tiêu tối thượng là bảo vệ sự toàn vẹn của thiết bị, ngăn ngừa cháy nổ và đảm bảo an toàn tuyệt đối cho người vận hành.
Khi nhắc đến thiết bị bảo vệ quá áp, hai thuật ngữ “Safety Valve” (Van an toàn) và “Relief Valve” (Van xả áp) thường bị nhầm lẫn, thậm chí nhiều kỹ sư hiện trường vẫn gọi chung chúng là “van an toàn”. Tuy nhiên, về mặt thiết kế cơ khí và đặc tính phản ứng vật lý, đây là hai loại van hoàn toàn khác biệt, được sinh ra để phục vụ cho các trạng thái lưu chất và kịch bản áp suất khác nhau. Việc áp dụng sai loại van có thể dẫn đến sự cố ngưng trệ toàn hệ thống, rò rỉ hóa chất hoặc gây ra hiện tượng búa nước (water hammer) nghiêm trọng.
Tìm Hiểu Về Safety Valve (Van An Toàn)
Safety Valve là gì?
Safety Valve là một thiết bị bảo vệ tự động, được thiết kế chuyên biệt cho các hệ thống chứa lưu chất ở dạng khí (Gas), hơi (Steam) hoặc hơi nước. Nhiệm vụ của nó là phản ứng cực kỳ nhanh chóng và dứt khoát để giải phóng một lượng lớn áp suất dư thừa ra khỏi hệ thống ngay khi áp suất đạt đến một ngưỡng cài đặt nguy hiểm (Set pressure).

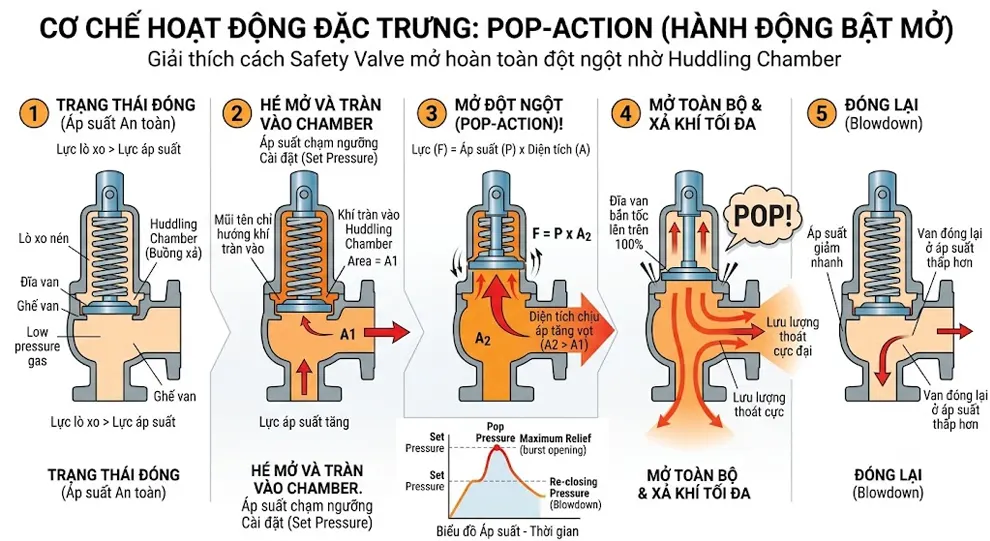

Cơ Chế Hoạt Động Đặc Trưng: “Pop-Action”
Đặc điểm kỹ thuật quan trọng nhất của một Safety Valve là cơ chế mở đột ngột, hay còn gọi là Pop-Action (hành động bật mở).
Về mặt vật lý, đĩa van của Safety Valve được thiết kế đi kèm với một khoang chứa đặc biệt gọi là “huddling chamber” (buồng xả).
- Khi áp suất trong đường ống vừa chạm ngưỡng cài đặt, đĩa van sẽ hé mở nhẹ.
- Ngay lập tức, hơi hoặc khí sẽ tràn vào huddling chamber.
- Lúc này, diện tích bề mặt chịu áp (Area) của đĩa van đột ngột tăng lên rất nhiều so với ban đầu. Áp dụng nguyên lý cơ bản của cơ học lưu chất (Lực = Áp suất × Diện tích), lực đẩy từ bên dưới vọt lên mức cực đại, thắng hoàn toàn lực nén của lò xo bên trên.
- Kết quả là đĩa van bị “bắn” tốc lên trên, mở toang 100% tiết diện lưu thông chỉ trong tích tắc.
Sự mở hoàn toàn này tạo ra một âm thanh “pop” rất lớn và cho phép một lưu lượng khí khổng lồ thoát ra ngoài ngay lập tức, đưa áp suất hệ thống về mức an toàn nhanh nhất có thể. Van sẽ chỉ đóng lại khi áp suất trong hệ thống tụt xuống một mức thấp hơn đáng kể so với áp suất cài đặt (khoảng chênh lệch này được gọi là Blowdown).

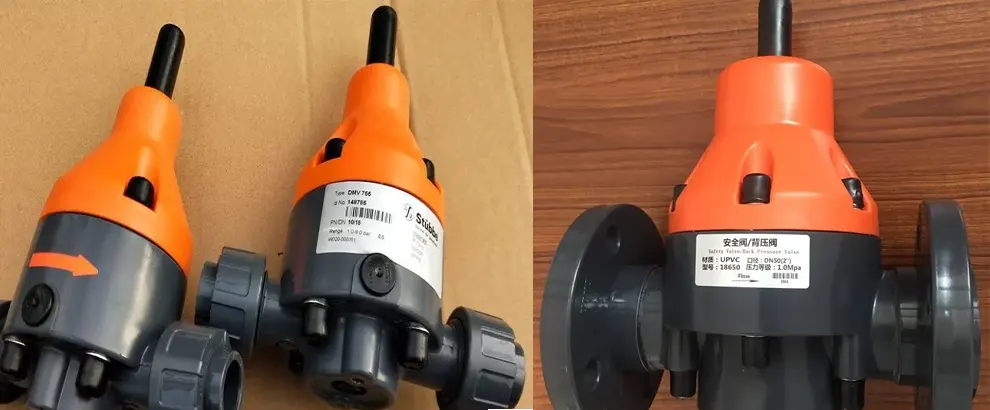

Tìm hiểu thêm: Kiến thức toàn tập về Van an toàn nhựa và Van chống áp ngược trong hệ thống châm hóa chất.
Tìm Hiểu Về Relief Valve (Van Xả Áp)
Relief Valve là gì?
Ngược lại với người anh em của mình, Relief Valve được sinh ra để phục vụ cho các hệ thống lưu chất là chất lỏng (Liquid), chẳng hạn như nước sạch, dầu thủy lực, hoặc các hệ thống dẫn hóa chất, nước thải. Mục đích của Relief Valve không phải là xả toàn bộ lưu lượng ngay lập tức, mà là điều tiết và xả từ từ áp suất dư thừa để duy trì sự ổn định tĩnh của hệ thống.

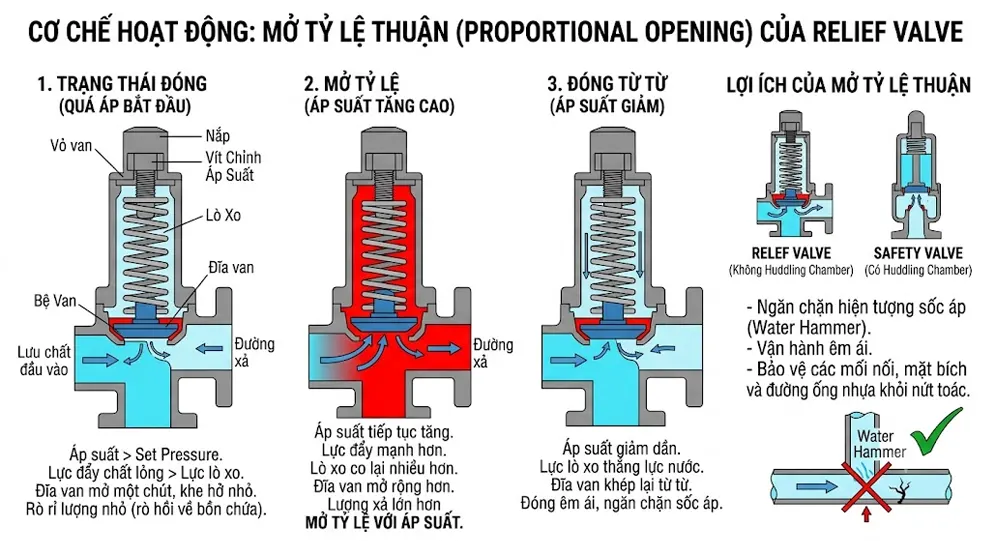

Cơ Chế Hoạt Động Đặc Trưng: Mở Tỷ Lệ Thuận (Proportional Opening)
Thiết kế đĩa van của Relief Valve không có buồng xả (huddling chamber) lớn để tạo ra hiệu ứng khuếch đại lực. Đĩa van chỉ tiếp xúc với lưu chất trên một tiết diện cố định.
Cơ chế hoạt động của van xả áp diễn ra theo tính chất tỷ lệ thuận:
- Khi áp suất chất lỏng trong đường ống bắt đầu vượt qua mức cài đặt (Set pressure), lực đẩy của nước bắt đầu lớn hơn lực ép của lò xo.
- Đĩa van sẽ bị đẩy lùi lại một chút, tạo ra một khe hở nhỏ. Một lượng nhỏ chất lỏng sẽ rò rỉ qua khe hở này (thường được dẫn hồi về bồn chứa – tank).
- Nếu áp suất trong ống tiếp tục tăng cao hơn, lực đẩy mạnh hơn sẽ ép lò xo co lại nhiều hơn, đĩa van mở rộng hơn, cho phép nhiều chất lỏng đi qua hơn.
- Khi áp suất đường ống giảm dần, lực ép lò xo sẽ từ từ thắng lực nước, đẩy đĩa van dần khép lại.
Nhờ hành trình mở và đóng từ từ, êm ái, Relief Valve ngăn chặn triệt để hiện tượng sốc áp suất hay thủy kích (Water hammer) – một hiện tượng vật lý cực kỳ nguy hiểm, có thể phá vỡ các mối nối mặt bích hoặc làm nứt toác các đường ống nhựa chịu lực.
Bảng So Sánh Kỹ Thuật Chi Tiết: Safety Valve vs Relief Valve
Để các nhà thầu và kỹ sư dễ dàng lựa chọn đúng thiết bị cho dự án, dưới đây là bảng đối chiếu các đặc tính cốt lõi của hai loại van này:
| Tiêu Chí So Sánh | Safety Valve (Van An Toàn) | Relief Valve (Van Xả Áp) |
| Loại lưu chất (Media) | Khí (Gas), Hơi nước (Steam), Hơi nóng (Vapor). | Chất lỏng (Liquid) như nước, dầu, hóa chất. |
| Cơ chế mở (Opening Style) | Bật mở đột ngột, dứt khoát 100% (Pop-action). | Mở từ từ, tỷ lệ thuận với mức tăng áp suất quá tải. |
| Mục đích chính | Phản ứng khẩn cấp để ngăn chặn cháy nổ, vỡ hệ thống do khí nén. | Điều tiết, duy trì áp suất chất lỏng ổn định, xả áp liên tục khi cần. |
| Độ chênh lệch áp đóng (Blowdown) | Lớn (Áp suất phải giảm sâu dưới mức Set Pressure thì van mới đóng). | Rất nhỏ (Áp suất vừa giảm về dưới mức Set Pressure, van sẽ đóng ngay). |
| Vị trí xả lưu chất | Thường xả trực tiếp ra ngoài không khí (khí không độc) hoặc ống xả khí. | Thường xả hồi về bồn chứa (Tank) hoặc hệ thống tuần hoàn khép kín. |
| Điểm đặt (Set point) | Thường được cài đặt thấp hơn 3% so với giới hạn chịu đựng tối đa của hệ thống. | Thường cài đặt ở mức áp suất hoạt động mong muốn (khoảng 10% quá áp). |

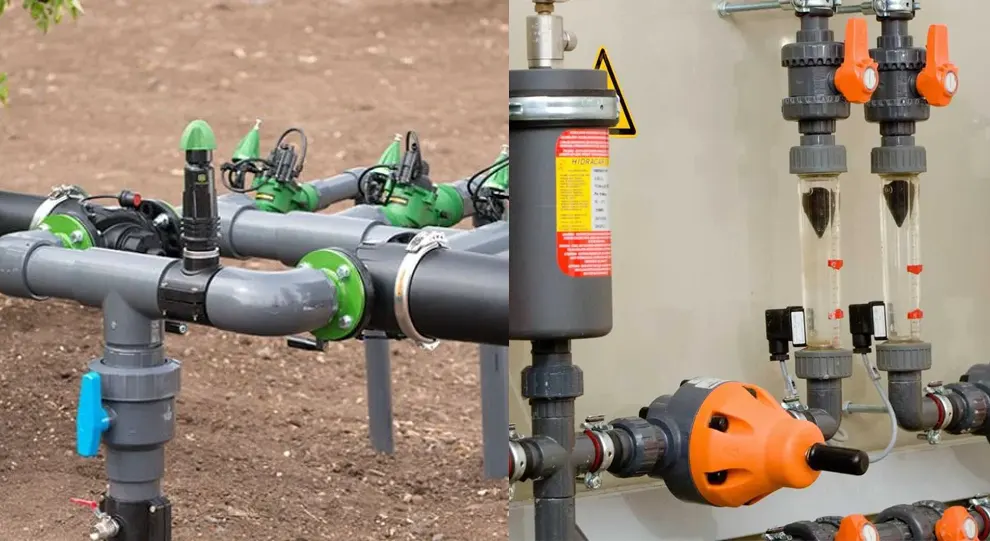

Phân Tích Vật Liệu Chế Tạo Và Ứng Dụng Thực Tiễn
Sự khác biệt về cơ học lưu chất kéo theo sự phân hóa rõ rệt trong việc lựa chọn vật liệu chế tạo thân van, đĩa van và gioăng làm kín cho hai thiết bị này.
Trọng Tâm Của Safety Valve: Chịu Nhiệt Và Áp Lực Cao
Vì thường xuyên làm việc trong môi trường lò hơi, tua-bin khí, nhiệt độ vận hành có thể lên tới vài trăm độ C, vật liệu chế tạo Safety Valve bắt buộc phải là các dòng kim loại cao cấp. Thép Carbon, Gang dẻo chịu nhiệt, hay Inox 304, Inox 316 (Thép không gỉ) là những lựa chọn tiêu chuẩn. Lò xo bên trong cũng phải là loại hợp kim đặc biệt để không bị biến dạng nhiệt, làm sai lệch lực nén cài đặt (Set pressure) ban đầu.
Trọng Tâm Của Relief Valve: Chống Ăn Mòn Và Tính Đa Dụng
Đối với Relief Valve, môi trường làm việc thường là chất lỏng, hệ thống cấp thoát nước, trạm bơm thủy lực, hoặc đặc biệt là các nhà máy xử lý hóa chất, xi mạ, dệt nhuộm. Ở những môi trường này, yếu tố ăn mòn hóa học (từ Axit, Bazơ) là mối đe dọa lớn nhất đối với tuổi thọ thiết bị.

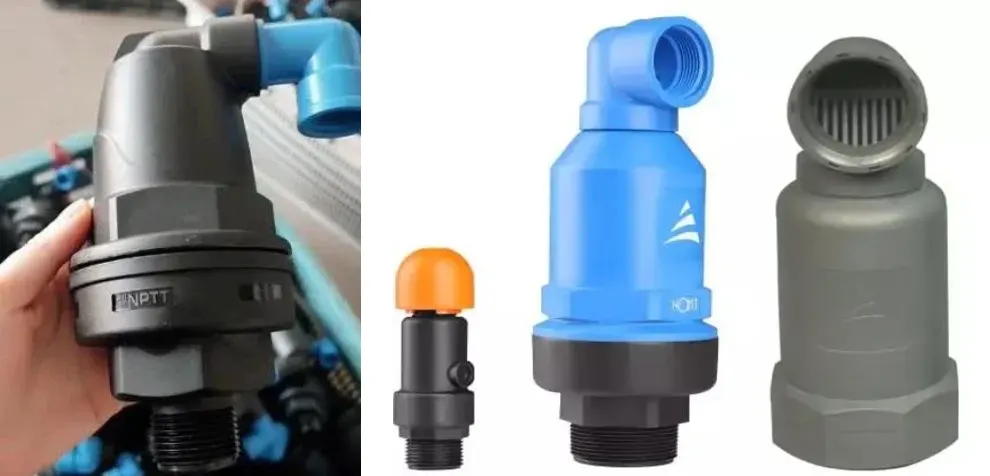

Do đó, ngoài các dòng van Inox/Đồng cho nước sạch, các kỹ sư thường ưu tiên sử dụng Relief Valve bằng chất liệu nhựa công nghiệp cao cấp. Các vật liệu như nhựa uPVC, cPVC, PP-H hay PVDF được ứng dụng cực kỳ phổ biến. Đặc biệt, chất liệu nhựa uPVC mang lại ưu thế tuyệt đối về chi phí, trọng lượng nhẹ, dễ dàng thi công kết nối dán keo hoặc mặt bích, đồng thời có khả năng miễn nhiễm hoàn toàn với hiện tượng rỉ sét và nhiều loại hóa chất ăn mòn mạch. Khi sử dụng Relief Valve nhựa uPVC trong hệ thống đường ống tương đồng, nó tạo ra một dòng chảy đồng nhất, loại trừ rủi ro phản ứng điện hóa học giữa các vật liệu kim loại khác nhau.

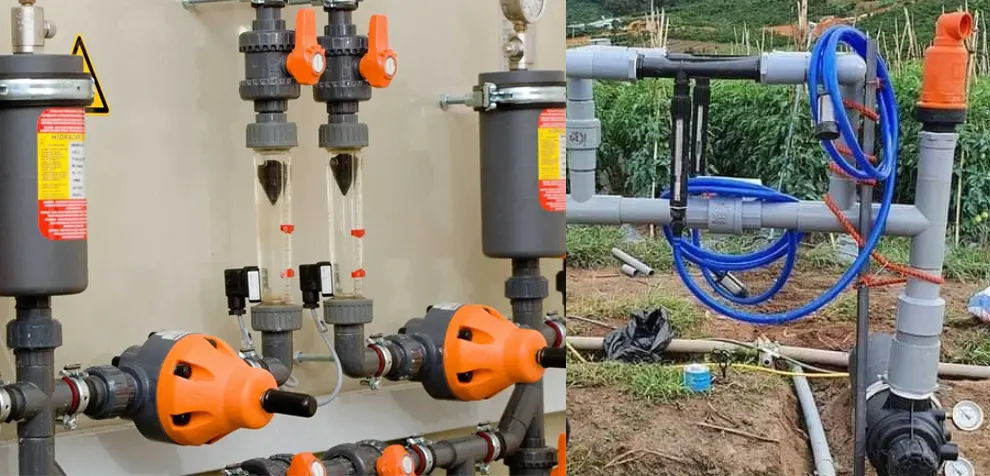

Rủi Ro Nghiêm Trọng Khi Lựa Chọn Và Lắp Đặt Sai Loại Van
Hiểu rõ sự khác biệt là chưa đủ, người vận hành cần nắm bắt được những rủi ro vật lý có thể xảy ra nếu “râu ông nọ cắm cằm bà kia”.
- Dùng Safety Valve cho hệ thống chất lỏng: Đây là lỗi chí mạng. Lực quán tính của chất lỏng rất lớn và không thể bị nén (incompressible) như chất khí. Khi áp suất dư, Safety Valve bật mở đột ngột (Pop-action) khiến một khối lượng nước lớn lao ra với gia tốc cao. Ngay sau đó van đóng sập lại đột ngột, dòng nước bị chặn đứng tức thời. Động năng khổng lồ này chuyển hóa thành sóng xung kích dội ngược lại thành ống, gây ra hiện tượng Thủy kích (Water Hammer). Sóng xung kích này có thể làm vỡ tung các mối nối mặt bích hoặc phá hủy thân bơm ngay tức khắc.
- Dùng Relief Valve cho hệ thống khí nén/hơi nóng: Khí nén giãn nở cực kỳ nhanh. Khi xảy ra sự cố tăng áp đột biến, một chiếc Relief Valve với cơ chế “mở từ từ” sẽ không cung cấp đủ tiết diện xả để giải phóng lượng khí khổng lồ. Áp suất trong bình chứa sẽ tiếp tục leo thang vượt qua sức chịu đựng của vật liệu, dẫn đến nguy cơ nổ vỡ thảm khốc trước khi van kịp mở đủ lớn.
Rủi Ro Nghiêm Trọng Khi Lựa Chọn Và Lắp Đặt Sai Loại Van

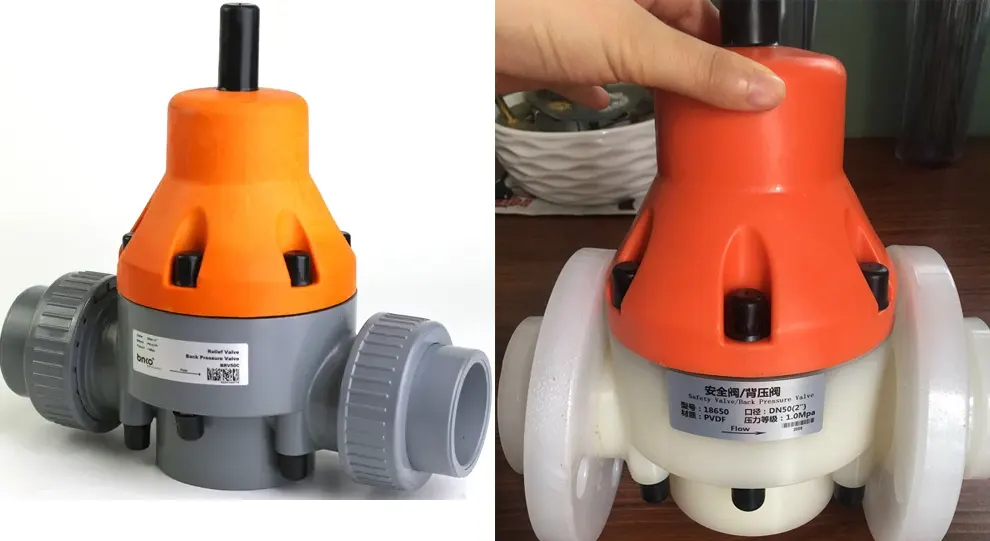

Tiêu Chuẩn Bảo Dưỡng (Maintenance) Định Kỳ
Bất kể bạn đang sử dụng hệ thống van kim loại cho lò hơi hay hệ thống van bảo vệ xả áp bằng nhựa uPVC cho lưu lượng hóa chất, công tác bảo dưỡng là bắt buộc:
- Kiểm tra định kỳ lò xo (Spring Calibration): Theo thời gian, lò xo bên trong có thể bị mỏi (Fatigue), làm giảm áp suất cài đặt khiến van mở sớm, gây thất thoát lưu chất. Cần hiệu chuẩn lại bằng thiết bị chuyên dụng mỗi 6 – 12 tháng.
- Làm sạch bề mặt đĩa van (Valve Seat/Disc): Cặn bẩn, rỉ sét (đối với kim loại) hoặc cặn hóa chất kết tủa có thể bám vào bề mặt tiếp xúc giữa đĩa van và thân van, khiến van đóng không kín (rò rỉ).
- Vận hành tay (Manual Test): Hầu hết các loại van an toàn và van xả áp đều có một cần gạt (Lever) bên trên. Kỹ sư vận hành cần định kỳ giật cần gạt này để ép van xả một lượng nhỏ lưu chất, đảm bảo cơ cấu cơ khí không bị kẹt cứng sau một thời gian dài không hoạt động.
Việc phân định rạch ròi bản chất cơ học của Safety Valve và Relief Valve là bước nền tảng đầu tiên trong thiết kế kỹ thuật. Sự nhạy bén trong việc áp dụng đúng nguyên lý “Pop-action” cho khí/hơi và “Proportional” cho chất lỏng, kết hợp với việc am hiểu tính chất vật liệu màng van, sẽ là chìa khóa để kiến tạo nên những hệ thống công nghiệp an toàn, bền bỉ và tối ưu chi phí nhất.
