Kiến thức toàn tập về Van an toàn nhựa và Van chống áp ngược trong hệ thống châm hóa chất.

Trong các hệ thống xử lý nước thải, sản xuất công nghiệp, hay mạ điện, hệ thống châm hóa chất (dosing system) đóng vai trò như “trái tim” điều phối các phản ứng. Tuy nhiên, việc vận chuyển các lưu chất có tính ăn mòn cao như Acid Sulfuric (), Xút (), hay Clo dưới áp lực của bơm định lượng lại tiềm ẩn nhiều rủi ro về quá áp hoặc hiện tượng siphon (hút đẩy ngược).

Để bảo vệ đường ống và cụm bơm, Van an toàn nhựa (Pressure Relief Valve) và Van chống áp ngược nhựa (Back Pressure Valve) là hai thiết bị không thể vắng mặt. Tuy nhiên, rất nhiều kỹ sư vận hành vẫn đang nhầm lẫn giữa chức năng cơ học của hai loại van này. Bài viết dưới đây sẽ phân tích chi tiết nguyên lý vật lý, cơ học lưu chất và cách lựa chọn vật liệu nhựa công nghiệp (uPVC, cPVC, PPH, PVDF) chuẩn xác nhất.

Tổng Quan Về Hệ Thống Châm Hóa Chất Và Rủi Ro Cơ Học

Một hệ thống châm hóa chất tiêu chuẩn thường bao gồm: Bồn chứa, bơm định lượng, cụm van điều tiết, thiết bị đo lường và đường ống dẫn (thường ưu tiên sử dụng vật liệu uPVC hoặc cPVC để tối ưu chi phí và chống ăn mòn).

Bơm định lượng thường là dạng bơm màng hoặc bơm piston, hoạt động theo chu kỳ xung động. Đặc tính vật lý của dòng chảy xung động này là tạo ra những pha tăng giảm áp lực liên tục bên trong thân ống. Nếu đầu xả của hệ thống đột ngột bị tắc (do kết tinh hóa chất hoặc van đóng sai quy trình), năng lượng từ bơm không được giải phóng sẽ tạo ra hiện tượng búa nước (water hammer) hoặc quá áp cục bộ.

Ngược lại, nếu điểm châm hóa chất nằm thấp hơn bồn chứa, trọng lực và sự chênh lệch áp suất tĩnh sẽ tạo ra hiện tượng Syphon, khiến hóa chất tự động chảy ồ ạt qua bơm ngay cả khi bơm đã ngừng hoạt động.

Đó là lý do chúng ta buộc phải sử dụng cụm van bảo vệ.

Tìm hiểu thêm: Tìm hiểu chức năng nổi bật của van xả khí nhựa

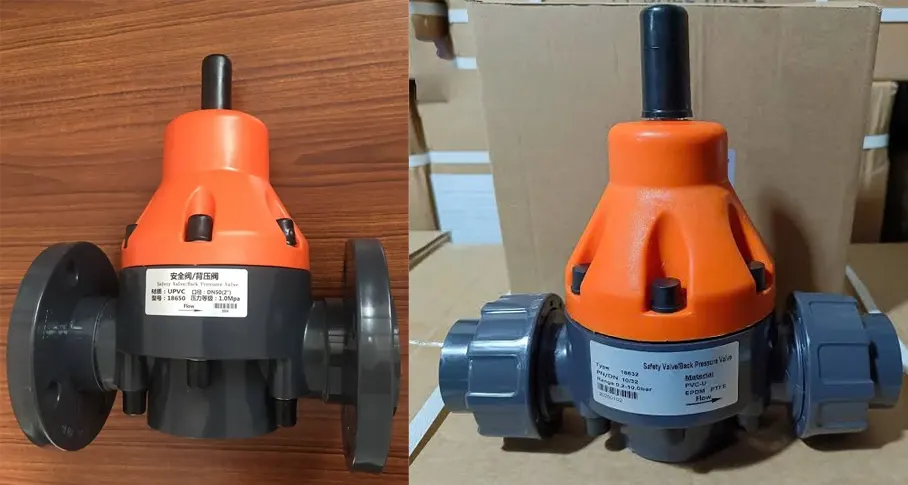

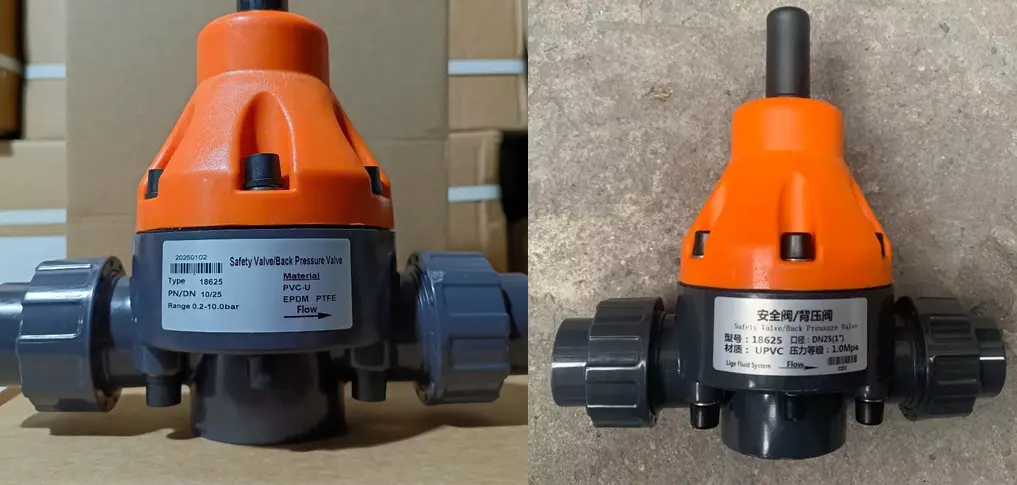

Van An Toàn Nhựa (Plastic Pressure Relief Valve)

Van an toàn nhựa là gì?

Van an toàn (hay van xả áp) là thiết bị cơ khí hoạt động theo nguyên lý cân bằng lực. Nhiệm vụ duy nhất của nó là bảo vệ đường ống và bơm định lượng khỏi tình trạng vỡ, nứt do áp suất hệ thống vượt quá ngưỡng thiết kế. Khi áp suất lưu chất đạt đến điểm cài đặt (Set-point), van sẽ tự động mở để xả bớt lưu lượng về lại bồn chứa, làm giảm áp lực trong đường chính.

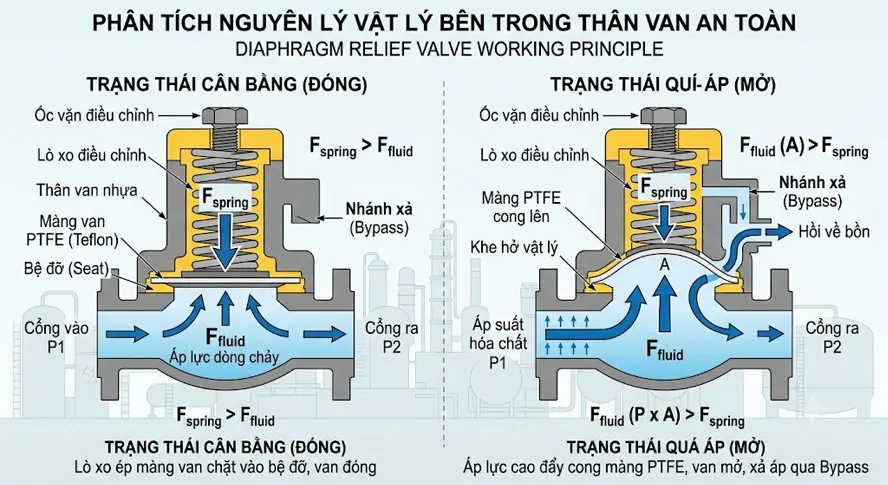

Phân tích nguyên lý vật lý bên trong thân van

Khác với các dòng van bi nhựa thông thường, van an toàn hoạt động dựa trên sự tương tác giữa 3 thành phần chính: Màng bơm (Diaphragm), Lò xo điều chỉnh (Spring) và Áp lực dòng chảy.

1. Trạng thái cân bằng (Đóng): Lò xo bên trên màng van được nén lại bằng một ốc vặn định mức. Lực nén của lò xo (F_spring) tác dụng một lực ép thẳng đứng xuống màng van (thường làm bằng PTFE – Teflon), ép chặt màng này vào bệ đỡ (Seat) của van. Lúc này: F_spring>F_fluid (Lực đẩy của lưu chất).
2. Trạng thái quá áp (Mở): Khi xảy ra sự cố nghẹt ống, áp suất hóa chất (P) tăng đột ngột. Thể tích và áp suất này tạo ra một lực đẩy hướng lên (F_fluid=P×A, với A là diện tích tiếp xúc của màng). Khi F_fluid>F_spring, lớp màng PTFE bị đẩy cong lên trên, tách khỏi bệ đỡ. Một khe hở vật lý xuất hiện, cho phép hóa chất đi qua nhánh xả (Bypass) và hồi về bồn.
3. Phục hồi: Khi áp suất giảm xuống dưới ngưỡng cài đặt, lò xo thắng lại lực đẩy của nước, ép màng PTFE trở lại vị trí đóng kín hoàn toàn.

Tại sao phải dùng vật liệu Nhựa (uPVC, cPVC, PP, PVDF)?

Trong môi trường hóa chất, kim loại (ngay cả Inox 316) cũng dễ dàng bị oxy hóa bởi hơi Acid hoặc dung dịch muối nồng độ cao.

• uPVC (Unplasticized Polyvinyl Chloride): Là lựa chọn kinh tế và phổ biến nhất, chịu được nhiệt độ lên đến 60°C. uPVC kháng tốt các hóa chất cơ bản, acid loãng và xút.
• cPVC (Chlorinated PVC): Có cấu trúc phân tử chứa nhiều Clo hơn uPVC, cho phép cPVC chịu nhiệt độ cao hơn (lên đến 90°C) và kháng các hóa chất có tính ăn mòn mạnh hơn.
• PVDF (Polyvinylidene Fluoride): Đỉnh cao của vật liệu nhựa công nghiệp. PVDF gần như trơ với hầu hết các loại acid đậm đặc (kể cả H2SO4 98%) và tia UV. Tuy nhiên, chi phí đầu tư cho van PVDF rất cao.

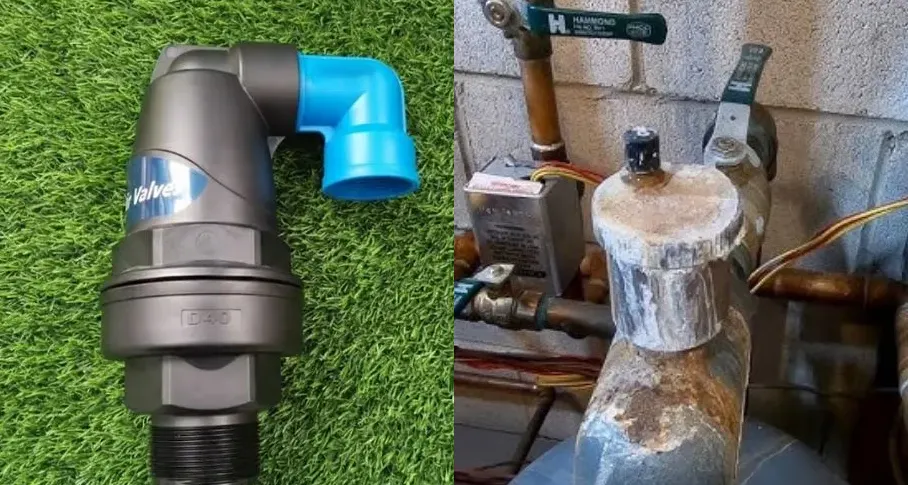

Van Chống Áp Ngược Nhựa (Plastic Back Pressure Valve)

Rất nhiều người nhầm lẫn van chống áp ngược (Back Pressure Valve) với van một chiều (Check Valve). Tuy nhiên, về mặt cơ học, đây là hai thiết bị hoàn toàn khác biệt.

Van chống áp ngược là gì?

Van chống áp ngược là thiết bị tạo ra một áp suất nén không đổi (áp lực cản) trên đường ống xả của bơm định lượng. Nó giải quyết hai vấn đề lớn của cơ học lưu chất trong hệ thống châm:

1. Ngăn chặn hiện tượng Syphon (hút rỗng) khi điểm châm thấp hơn bồn chứa.
2. Giúp van một chiều bên trong thân bơm định lượng đóng/mở chính xác hơn, đảm bảo lưu lượng châm hóa chất luôn chuẩn xác theo đúng thông số cài đặt.

Tìm hiểu thêm: Cách lắp đặt và bảo trì van giảm áp nhựa hiệu quả

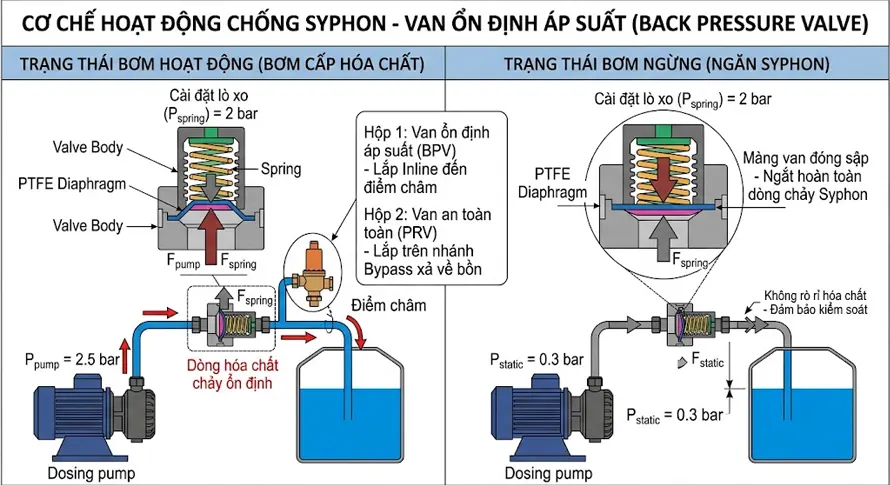

Cơ chế hoạt động chống Syphon

Cấu tạo của Back Pressure Valve rất giống với Pressure Relief Valve (cũng có thân van, màng PTFE và lò xo). Điểm khác biệt mấu chốt nằm ở vị trí lắp đặt và cách cài đặt áp suất.

• Van chống áp ngược được lắp trực tiếp trên đường ống xả (Inline) đi ra điểm châm, thay vì lắp ở nhánh rẽ nhánh (Bypass) như van an toàn.
• Ở trạng thái bình thường, lò xo luôn ép màng PTFE đóng kín đường ống. Để hóa chất đi qua được van này, bơm định lượng phải tạo ra một áp lực xả thắng được lực nén của lò xo (thường được cài đặt ở mức 1.5 – 2 bar).
• Khi bơm ngừng hoạt động, áp lực đẩy biến mất. Dù áp suất tĩnh từ bồn chứa (do chênh lệch độ cao) có cố gắng hút hóa chất đi xuống, mức áp suất tĩnh này (thường chỉ 0.1 – 0.5 bar) không đủ sức thắng được lò xo (đang cài ở 2 bar). Do đó, màng van lập tức đóng sập lại, ngắt hoàn toàn dòng chảy Syphon, đảm bảo không một giọt hóa chất nào bị rò rỉ ra ngoài kiểm soát.

Sự Khác Biệt Cốt Lõi: Van An Toàn vs. Van Chống Áp Ngược

Để dễ hình dung nhất khi thiết kế cụm van nhựa cho bơm định lượng, hãy nhìn vào bảng so sánh vật lý ứng dụng sau:

Lưu ý kỹ thuật: Trong nhiều trường hợp, việc đặt van an toàn nhựa ở góc mở bán phần hoặc vặn lò xo không kịch kim (để điều tiết lưu lượng) là một sai lầm chết người. Khác với van bướm hay van bi có thể dùng để tiết lưu, van màng lò xo khi nằm ở trạng thái “lấp lửng” sẽ khiến màng PTFE dao động liên tục, gây ra hiện tượng rung đập màng, dẫn đến rách màng xé vỡ cấu trúc và rò rỉ hóa chất ra nắp chụp.

Hướng Dẫn Lựa Chọn Vật Liệu Và Lắp Đặt Chuẩn Xác

Chọn vật liệu cấu thành van (Thân và Màng)

Sự tồn tại của hệ thống phụ thuộc vào vật liệu bạn chọn. Đừng bao giờ chọn bừa.

1. Lưu chất là nước thải thông thường, PAC, Javen loãng: Thân uPVC kết hợp màng EPDM phủ PTFE là đủ để đáp ứng độ bền và tối ưu chi phí.
2. Lưu chất là nhiệt độ cao (trên 60°C): Bắt buộc chuyển sang cPVC hoặc PPH. Thân uPVC khi gặp nhiệt độ cao sẽ bị mềm hóa, làm thay đổi cấu trúc ren và bích kết nối, gây rò rỉ.
3. Lưu chất là Acid Sulfuric 98% hoặc hóa chất tính oxy hóa cực mạnh: PVDF là lựa chọn duy nhất. Màng bắt buộc phải là PTFE nguyên chất (Teflon).

Quy tắc lắp đặt không thể bỏ qua

• Luôn tuân thủ chiều mũi tên: Trên thân của cả hai loại van nhựa này đều được đúc chìm một mũi tên chỉ hướng dòng chảy. Việc lắp ngược sẽ khóa chết hệ thống ngay từ giây đầu tiên khởi động.
• Sử dụng Rắc-co (Union) hoặc Bích (Flange): Hóa chất có đặc tính kết tủa hoặc đóng cặn (đặc biệt là dung dịch Canxi hoặc PAC). Việc kết nối bằng rắc co hoặc mặt bích nhựa giúp quá trình tháo lắp, ngâm rửa bảo dưỡng định kỳ trở nên dễ dàng, tránh phải cắt đứt đường ống.
• Tránh xiết ren quá lực (Overtightening): Đặc tính của uPVC và PP là cứng nhưng giòn. Khi vặn các đầu nối ren vào thân van, nếu sử dụng băng keo lụa (Teflon tape) quá dày và xiết lực quá tay, lực căng vòng (Hoop stress) sẽ xé toạc phần thân nhựa.

Bảo Trì & Xử Lý Sự Cố Thường Gặp

Ngay cả hệ thống đắt tiền nhất cũng cần bảo dưỡng. Dưới đây là các dấu hiệu cơ học cho thấy van nhựa của bạn đang gặp vấn đề:

• Bơm định lượng rung bần bật, kêu to: Áp suất van chống áp ngược đang được cài đặt quá cao, vượt quá khả năng đẩy của bơm. Cần xả bớt ốc nén lò xo.
• Hóa chất bị xả liên tục qua nhánh Bypass: Có hai nguyên nhân. Một là cài đặt lò xo van an toàn quá thấp. Hai là có cặn rắn dính vào giữa bệ đỡ (Seat) và màng PTFE, khiến van không thể đóng kín hoàn toàn. Cách xử lý: Tháo nắp van, vệ sinh màng và bệ đỡ bằng nước sạch.
• Rò rỉ hóa chất ở khe nắp (Bonnet): Màng PTFE đã bị rách do mỏi cơ học hoặc do hóa chất ăn mòn lớp màng cao su phía sau. Cần thay thế bộ màng (Diaphragm kit) mới ngay lập tức để tránh hóa chất ăn mòn lò xo kim loại bên trên.

Tổng kết: Việc hiểu và làm chủ cơ học lưu chất, nguyên lý hoạt động của lò xo – màng bơm, cũng như đặc tính vật liệu của nhựa uPVC, cPVC hay PVDF là chìa khóa để vận hành một hệ thống châm hóa chất bền bỉ. Van an toàn bảo vệ ví tiền của bạn khỏi việc phải thay thế hệ thống đường ống bị vỡ, trong khi van chống áp ngược bảo vệ sự chính xác của quy trình phản ứng hóa học. Hãy đảm bảo luôn sử dụng kết hợp bộ đôi này trên bất kỳ cụm bơm định lượng nào.
