So sánh Van bướm nhựa tay gạt (Lever) và tay quay (Gear): Khi nào dùng loại nào?
Trong các hệ thống đường ống công nghiệp hiện đại, đặc biệt là các hệ thống dẫn hóa chất, xử lý nước thải hay cấp nước sạch sử dụng vật liệu uPVC, cPVC, PP, hay PVDF, van bướm nhựa đóng vai trò là thiết bị kiểm soát dòng chảy không thể thiếu. Nhờ ưu điểm vượt trội về khả năng chống ăn mòn, trọng lượng nhẹ và chi phí tối ưu, van bướm nhựa đang dần thay thế các loại van kim loại truyền thống trong nhiều ứng dụng.

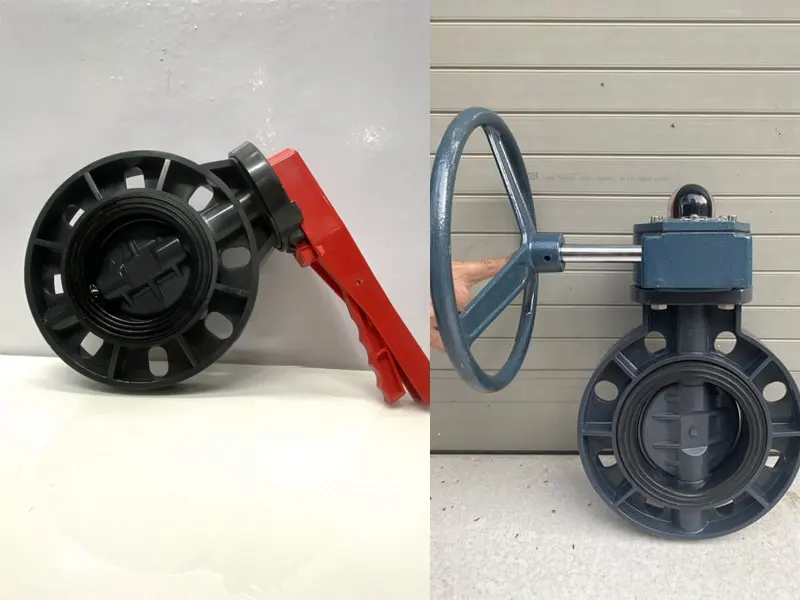

Tuy nhiên, khi đứng trước quyết định mua sắm và lắp đặt, các kỹ sư và nhà thầu thường phải đối mặt với một câu hỏi kỹ thuật quan trọng: Nên sử dụng van bướm nhựa tay gạt (Lever/Handle) hay van bướm nhựa tay quay (Gear Operator)?
Việc lựa chọn sai loại cơ cấu vận hành không chỉ ảnh hưởng đến hiệu suất của hệ thống, gây khó khăn cho người vận hành mà còn tiềm ẩn những rủi ro nghiêm trọng như hiện tượng búa nước (water hammer) gây nứt vỡ đường ống.
Bài viết chuyên sâu này sẽ phân tích chi tiết cơ chế hoạt động, ưu nhược điểm, thông số kỹ thuật và đưa ra hướng dẫn cụ thể giúp bạn lựa chọn chính xác loại van bướm nhựa phù hợp nhất cho từng điều kiện thực tế.
Tổng Quan Về Van Bướm Nhựa (Plastic Butterfly Valves)
Trước khi đi sâu vào so sánh cơ cấu vận hành, chúng ta cần hiểu rõ bản chất của van bướm nhựa. Đây là loại van công nghiệp sử dụng một đĩa van hình tròn (cánh bướm) đặt ở trung tâm đường ống. Đĩa van này quay quanh một trục (ty van) để mở, đóng hoặc điều tiết lưu lượng dòng chảy.
Các loại vật liệu phổ biến để chế tạo van bướm nhựa bao gồm:
uPVC (Unplasticized Polyvinyl Chloride): Sử dụng phổ biến nhất cho nước sạch, nước thải và các hóa chất thông thường ở nhiệt độ môi trường (dưới 60°C).
cPVC (Chlorinated Polyvinyl Chloride): Chịu được nhiệt độ cao hơn (lên đến 90°C) và các hóa chất có tính ăn mòn mạnh hơn.
PP (Polypropylene) & PVDF (Polyvinylidene Fluoride): Ứng dụng trong các môi trường hóa chất cực kỳ khắc nghiệt, dung môi hữu cơ hoặc hệ thống yêu cầu độ tinh khiết cao.

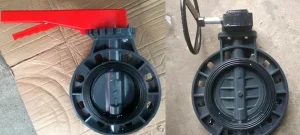

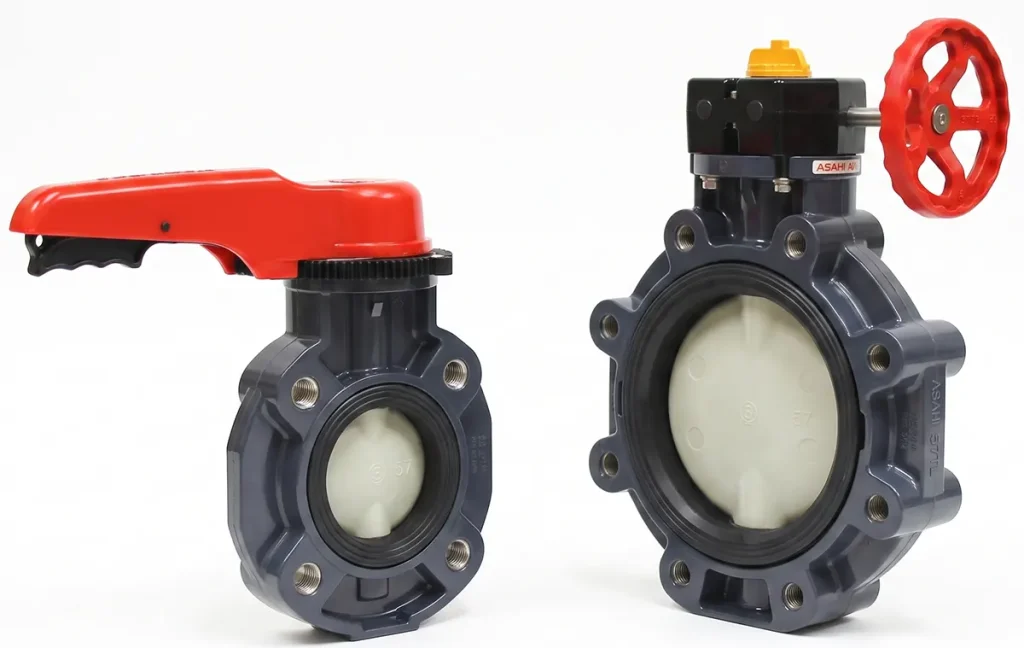

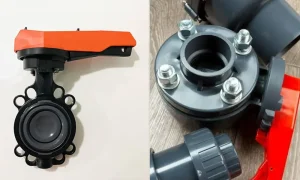

Thân van thường được kết nối với hệ thống đường ống thông qua mặt bích (Flange connection), tương thích với các tiêu chuẩn quốc tế như JIS, DIN, ANSI. Dù sử dụng vật liệu nào, van bướm nhựa đều được chia thành hai dòng chính dựa trên bộ phận truyền động bằng tay: Tay gạt và Tay quay.

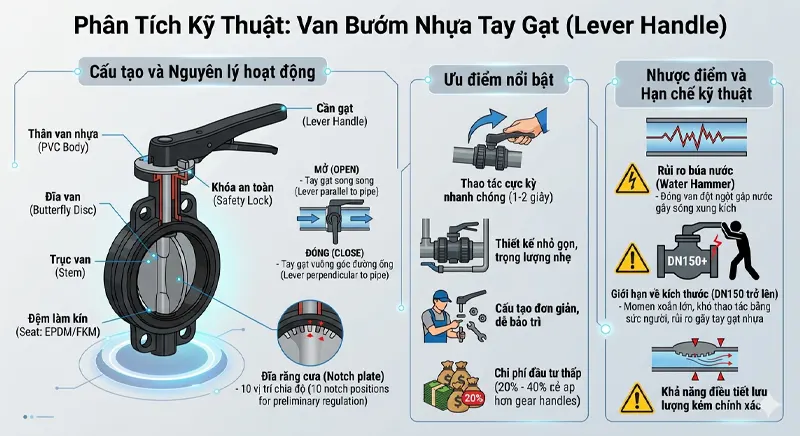

Phân Tích Kỹ Thuật: Van Bướm Nhựa Tay Gạt (Lever Handle)
Cấu tạo và Nguyên lý hoạt động
Van bướm nhựa tay gạt hoạt động dựa trên cơ chế đòn bẩy đơn giản. Bộ phận vận hành là một cần gạt (lever) được gắn trực tiếp vào đầu trên của trục van.
Để mở hoặc đóng van, người vận hành chỉ cần bóp khóa an toàn trên tay gạt và xoay một góc 90 độ.
Khi tay gạt nằm song song với đường ống, van mở hoàn toàn.
Khi tay gạt nằm vuông góc với đường ống, van đóng hoàn toàn.

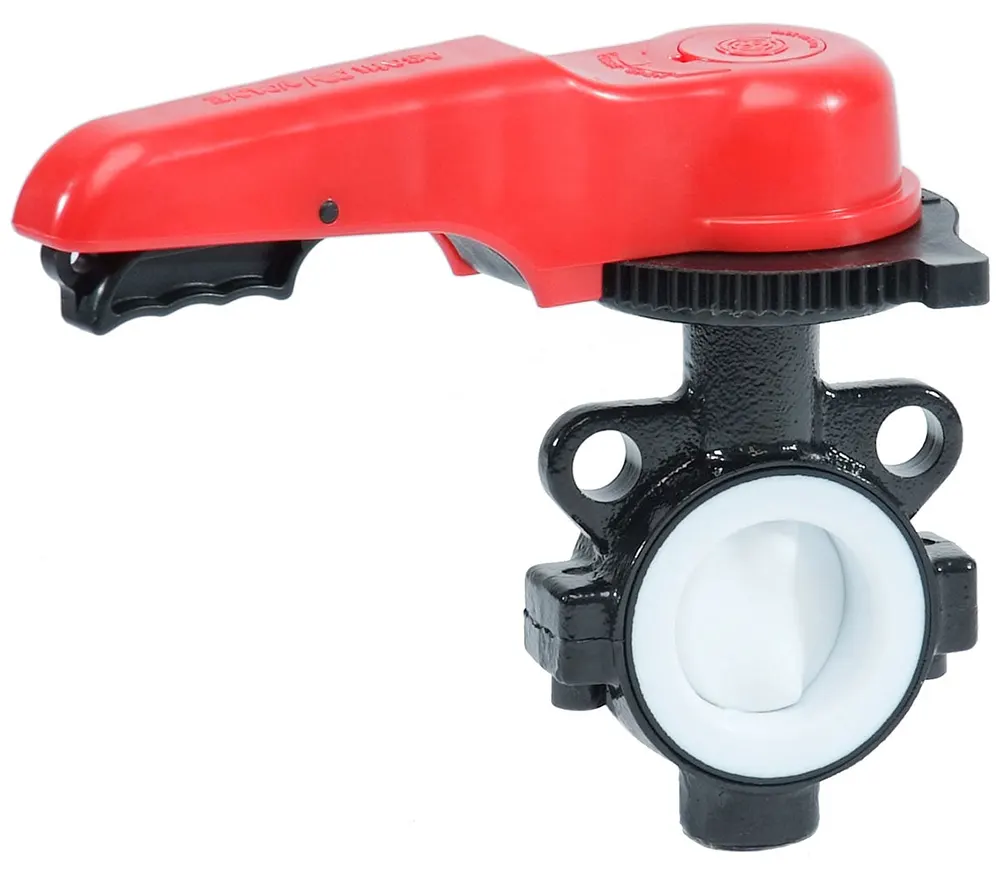

Bên dưới tay gạt thường có một đĩa răng cưa (notch plate) với các rãnh chia độ (thường là 10 vị trí từ 0° đến 90°), cho phép khóa đĩa van ở các góc mở khác nhau để điều tiết lưu lượng sơ bộ.
Ưu điểm nổi bật
Thao tác cực kỳ nhanh chóng: Tốc độ đóng/mở diễn ra chỉ trong 1-2 giây. Rất hữu ích trong các tình huống cần ngắt dòng chảy khẩn cấp hoặc các quy trình yêu cầu thao tác liên tục.
Thiết kế nhỏ gọn, trọng lượng nhẹ: Không có cụm hộp số cồng kềnh, van tay gạt tiết kiệm đáng kể không gian lắp đặt, lý tưởng cho các cụm van (valve skid) có không gian hạn hẹp.
Cấu tạo đơn giản, dễ bảo trì: Ít chi tiết cơ khí chuyển động đồng nghĩa với việc ít hỏng hóc. Việc tháo lắp tay gạt để kiểm tra trục hoặc đệm làm kín (seat) EPDM/FKM rất dễ dàng.
Chi phí đầu tư thấp: Giá thành cấu thành của van tay gạt rẻ hơn từ 20% – 40% so với van tay quay cùng kích cỡ và chất liệu.
Nhược điểm và Hạn chế kỹ thuật
Rủi ro búa nước (Water Hammer): Đây là điểm yếu chí mạng. Việc đóng van đột ngột với tốc độ cao sẽ làm thay đổi áp suất động lực học của dòng chảy ngay lập tức, tạo ra sóng xung kích dội ngược lại hệ thống. Lực này có thể làm bung mối nối dán keo (solvent welding) của ống uPVC/cPVC hoặc làm vỡ thân van.
Giới hạn về kích thước: Lực cản của dòng chảy (Momen xoắn/Torque) tác dụng lên cánh van tỷ lệ thuận với đường kính van. Đối với các size lớn (từ DN150 trở lên), lực ma sát giữa đĩa van và đệm làm kín (seat) cộng với áp lực nước là rất lớn. Việc dùng sức người để gạt trực tiếp trở nên cực kỳ khó khăn, thậm chí có thể làm gãy tay gạt nhựa nếu cố dùng lực.
Khả năng điều tiết lưu lượng kém chính xác: Các rãnh cố định trên đĩa cưa không cho phép tinh chỉnh lưu lượng ở mức độ vi chỉnh (micro-adjustment).

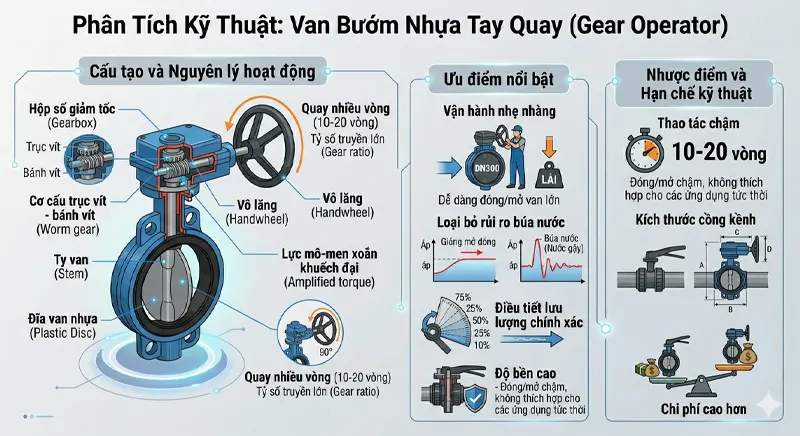

Phân Tích Kỹ Thuật: Van Bướm Nhựa Tay Quay (Gear Operator)
Cấu tạo và Nguyên lý hoạt động
Van bướm tay quay (hay còn gọi là van bướm vô lăng) sử dụng một hộp số giảm tốc (Gearbox) chứa cơ cấu trục vít – bánh vít (Worm gear) gắn trên ty van.
Người vận hành sẽ xoay một vô lăng (handwheel).
Lực xoay từ vô lăng sẽ được truyền qua hệ thống bánh răng trong hộp số, khuếch đại lực mô-men xoắn để xoay ty van.
Nhờ tỷ số truyền (gear ratio) lớn, có thể phải quay vô lăng nhiều vòng (ví dụ 10-20 vòng) thì đĩa van mới mở/đóng hết hành trình 90 độ.
Ưu điểm nổi bật
Vận hành nhẹ nhàng nhờ trợ lực cơ học: Nhờ hộp giảm tốc, mô-men xoắn đầu vào cần thiết được giảm xuống mức tối thiểu. Một người vận hành bình thường có thể dễ dàng mở/đóng một van bướm uPVC kích thước khổng lồ (như DN300, DN400) mà không tốn nhiều sức lực, dù hệ thống đang có áp suất cao.
Loại bỏ hoàn toàn rủi ro búa nước: Do phải quay vô lăng nhiều vòng, đĩa van sẽ đóng/mở một cách từ từ (Slow-closing mechanism). Điều này giúp áp suất trong đường ống thay đổi tuyến tính, triệt tiêu hiện tượng sốc áp, bảo vệ an toàn tuyệt đối cho đường ống nhựa và các thiết bị bơm.
Điều tiết lưu lượng chính xác: Cơ cấu bánh răng cho phép đĩa van dừng lại và khóa chặt ở bất kỳ vị trí góc mở nào mà không bị áp lực dòng chảy ép đóng lại. Điều này vô cùng quan trọng trong các hệ thống pha trộn hóa chất cần tỷ lệ chính xác.
Độ bền và tính ổn định cao: Hộp số giúp bảo vệ trục van khỏi các lực xoắn đột ngột, kéo dài tuổi thọ của ty van và đệm làm kín.
Nhược điểm và Hạn chế kỹ thuật
Thao tác chậm: Thời gian đóng/mở kéo dài có thể không phù hợp cho các ứng dụng đòi hỏi sự phản hồi tức thời.
Kích thước cồng kềnh: Hộp số (Gearbox) làm tăng đáng kể chiều cao và không gian chiếm dụng của van.
Chi phí cao hơn: Cấu tạo cơ khí phức tạp khiến giá thành của van tay quay luôn cao hơn đáng kể so với van tay gạt.
Bảng So Sánh Kỹ Thuật Tổng Hợp
Để dễ dàng hình dung và đưa ra quyết định, dưới đây là bảng đối chiếu các đặc tính kỹ thuật cốt lõi giữa hai dòng van:
| Tiêu chí so sánh | Van Bướm Nhựa Tay Gạt (Lever) | Van Bướm Nhựa Tay Quay (Gear) |
| Cơ cấu truyền động | Đòn bẩy trực tiếp | Hộp số trục vít (Worm gear) |
| Kích thước khuyên dùng | DN50 (2″) đến DN150 (6″) | DN150 (6″) trở lên (tới DN600+) |
| Tốc độ vận hành | Rất nhanh (1-2 giây) | Chậm (Từ từ qua nhiều vòng quay vô lăng) |
| Lực vận hành (Torque) | Cần lực tay mạnh (đặc biệt ở size >DN100) | Rất nhẹ nhàng (Trợ lực hộp số) |
| Kiểm soát búa nước | Kém (Dễ gây sốc áp nếu đóng nhanh) | Xuất sắc (Tuyệt đối an toàn cho đường ống) |
| Khả năng điều tiết dòng chảy | Trung bình (Phụ thuộc vào các nấc có sẵn) | Độ chính xác rất cao (Micro-adjustment) |
| Không gian lắp đặt | Nhỏ gọn, tiết kiệm diện tích | Cần không gian rộng hơn cho vô lăng và hộp số |
| Trọng lượng & Giá thành | Nhẹ, chi phí thấp | Nặng hơn, chi phí đầu tư ban đầu cao hơn |

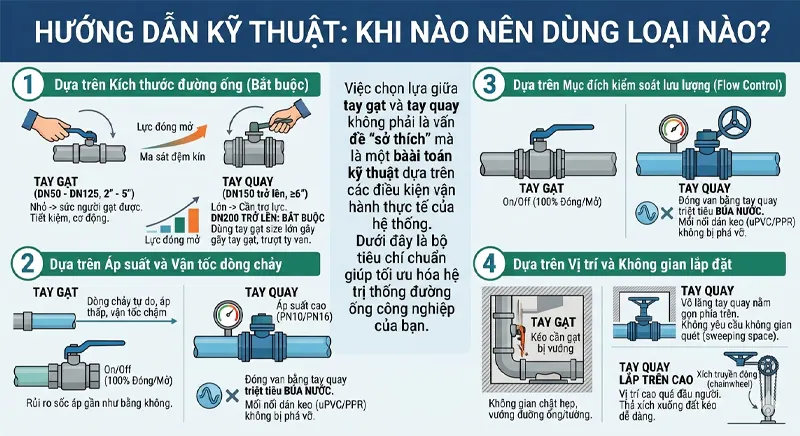

Hướng Dẫn Kỹ Thuật: Khi Nào Nên Dùng Loại Nào?
Việc chọn lựa giữa tay gạt và tay quay không phải là vấn đề “sở thích” mà là một bài toán kỹ thuật dựa trên các điều kiện vận hành thực tế của hệ thống. Dưới đây là bộ tiêu chí chuẩn giúp tối ưu hóa hệ thống đường ống công nghiệp của bạn.
Dựa trên Kích thước đường ống (Bắt buộc)
Đây là tiêu chuẩn kỹ thuật bất di bất dịch trong ngành công nghiệp van.
Chọn Tay Gạt: Đối với các hệ thống đường ống nhỏ từ DN50 (2 inch) đến DN125 (5 inch). Ở kích thước này, áp lực nước và ma sát của đệm làm kín chưa đủ lớn để gây khó khăn cho sức người. Sử dụng tay gạt giúp tiết kiệm chi phí và tăng tính cơ động.
Chọn Tay Quay: Khi đường ống đạt ngưỡng DN150 (6 inch), bạn nên bắt đầu cân nhắc tay quay. Và từ DN200 (8 inch) trở lên, việc sử dụng tay quay là BẮT BUỘC. Cố tình sử dụng van tay gạt uPVC kích thước DN200 trong đường ống có áp lực sẽ khiến người vận hành không thể gạt van, hoặc dẫn đến gãy tay gạt, trượt ty van.
Dựa trên Áp suất và Vận tốc dòng chảy
Chọn Tay Quay: Nếu hệ thống của bạn có áp suất làm việc cao (ví dụ tiệm cận mức PN10 hoặc PN16 của van nhựa) hoặc vận tốc dòng chảy lớn. Việc đóng van bằng tay quay sẽ triệt tiêu xung lực dội ngược (búa nước). Đường ống nhựa như uPVC hay PPR rất nhạy cảm với búa nước; mối nối dán keo có thể bị phá vỡ hoàn toàn nếu áp suất tăng đột ngột.
Chọn Tay Gạt: Phù hợp với hệ thống chảy tự do (gravity flow), hệ thống xả đáy, hoặc đường ống có áp suất dư thấp, vận tốc dòng nước chậm, nơi rủi ro sốc áp gần như bằng không.
Dựa trên Mục đích kiểm soát lưu lượng (Flow Control)
Chọn Tay Quay: Nếu cụm van của bạn có chức năng “điều tiết” thay vì chỉ “đóng/mở” (On/Off). Ví dụ: Van cấp nước bù cho tháp giải nhiệt, van chia nhánh lưu lượng hóa chất. Tay quay giúp đĩa van mở ở góc 15°, 23° hay 45° một cách chuẩn xác và giữ cố định góc đó trước áp lực đẩy của nước.
Chọn Tay Gạt: Ứng dụng thuần túy On/Off (Mở 100% hoặc Đóng 100%). Ví dụ: Van cô lập bơm (Isolation valve) để tháo lắp bảo dưỡng bơm.
Dựa trên Vị trí và Không gian lắp đặt
Chọn Tay Quay: Tại các vị trí lắp đặt chật hẹp, việc kéo một cần gạt dài 30-40cm sang hai bên có thể bị vướng vào đường ống khác hoặc tường. Vô lăng tay quay thường nằm gọn phía trên thân van, chỉ xoay tại chỗ nên không yêu cầu không gian quét (sweeping space).
Chọn Tay Quay (Lắp trên cao): Nếu van lắp ở vị trí cao quá đầu người, việc với tay lên để gạt và dùng lực là rất nguy hiểm và khó khăn. Van tay quay có thể tích hợp thêm xích truyền động (chainwheel) thả xuống dưới để người đứng dưới đất kéo xích vận hành vô lăng dễ dàng.
Lưu Ý Quan Trọng Khi Lắp Đặt Và Vận Hành
Dù bạn chọn van bướm nhựa uPVC tay gạt hay cPVC tay quay, quy trình lắp đặt chuẩn kỹ thuật là yếu tố quyết định tuổi thọ của sản phẩm:
Kiểm tra độ đồng tâm: Đảm bảo hai mặt bích nhựa hai bên van phải hoàn toàn song song và đồng tâm. Việc lệch tâm sẽ tạo ứng suất lên thân van nhựa, gây nứt gãy theo thời gian.
Lực siết bulong mặt bích (Torque tightening): Không bao giờ sử dụng súng siết lực khí nén cường độ cao trực tiếp lên mặt bích nhựa. Phải siết tay hoặc dùng cờ lê lực, siết theo hình ngôi sao (đối xứng chéo) để đệm EPDM/FKM của van được ép đều. Lực siết quá lớn sẽ làm vỡ tai bích của van nhựa.
Khoảng cách cánh van: Van bướm không có mặt bích tích hợp sẵn mà được kẹp giữa hai bích (Wafer type). Trọng tâm cánh van khi mở sẽ nhô ra khỏi thân van. Đảm bảo đường kính trong của ống nhựa hoặc mặt bích lớn hơn đường kính của cánh van để khi mở 100%, cánh bướm không va đập vào thành ống. (Đặc biệt lưu ý khi dùng ống HDPE dày).
Tuyệt đối không dùng van tay gạt để đóng cắt đột ngột ở hệ thống bơm công suất lớn: Luôn huấn luyện nhân sự vận hành nguyên tắc: “Gạt van từ từ, không giật cục” để bảo vệ hệ thống.
Kết Luận
Việc so sánh và lựa chọn giữa van bướm nhựa tay gạt và tay quay phụ thuộc vào sự cân bằng giữa chi phí, không gian, rủi ro thủy lực và kích thước đường ống.
Tóm lại, van tay gạt là bài toán kinh tế xuất sắc, thao tác nhanh gọn cho các đường ống vừa và nhỏ (dưới DN150), áp suất thấp và ứng dụng đóng/mở đơn thuần. Ngược lại, van tay quay là khoản đầu tư mang tính chất bảo vệ an toàn tuyệt đối, mang lại khả năng điều tiết vi chỉnh, vận hành nhẹ nhàng, chống búa nước và là tiêu chuẩn bắt buộc cho các hệ thống đường ống công nghiệp quy mô lớn từ DN200 trở lên. Bằng việc áp dụng đúng nguyên lý kỹ thuật này, hệ thống đường ống uPVC, cPVC hay PP của bạn sẽ vận hành bền bỉ, an toàn và tối ưu chi phí bảo trì trong dài hạn.
