Van bướm nhựa DN200: ứng dụng phổ biến, thông số và hướng dẫn chọn

Van bướm DN200 (8 inch) là cỡ van được dùng nhiều nhất trên tuyến ống chính của hệ cấp thoát nước, xử lý nước thải, HVAC và hệ tuần hoàn công nghiệp — nơi cần cô lập hoặc điều tiết lưu lượng lớn với chi phí hợp lý. Ở cỡ này, van bướm nhựa bắt buộc dùng tay quay hộp số hoặc bộ truyền động, không còn phương án tay gạt. Thông số chính: Face to Face 60mm, chịu áp tối đa 10 bar (PN10) ở 20°C, mặt bích JIS 10K tâm lỗ 290mm với 12 lỗ.

Bài viết được biên soạn bởi bộ phận kỹ thuật V-ON — DN200 là ngưỡng kích thước nơi việc chọn sai kiểu vận hành gây hậu quả rõ rệt nhất, và cũng là cỡ van hay bị đặt nhầm nhất trong thực tế bán hàng. Thẩm định kỹ thuật: Nguyễn Văn Long – kỹ sư cơ khí, 9 năm kinh nghiệm.

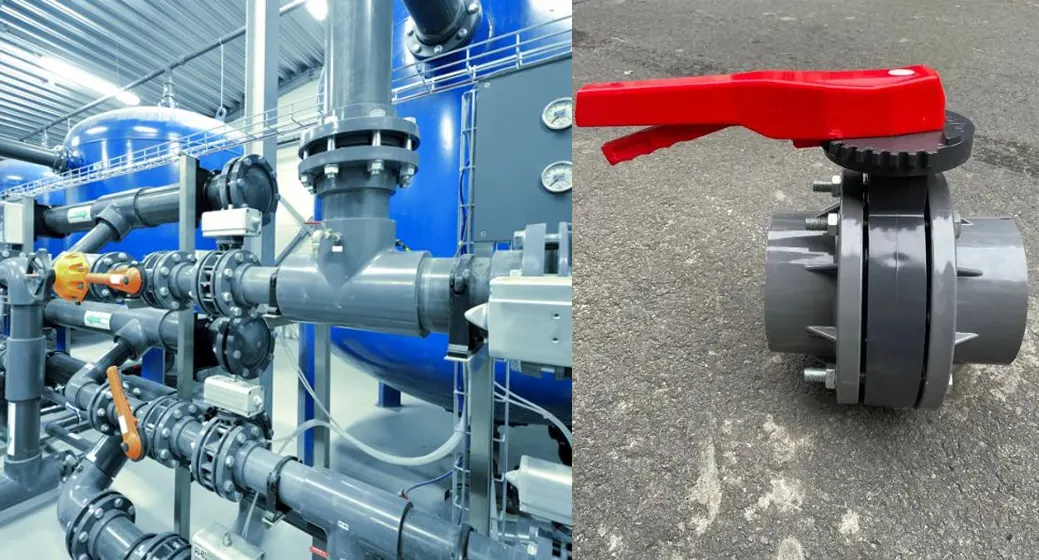

DN200 nghĩa là gì và khác D200 ở chỗ nào?

DN200 là đường kính danh định (Diamètre Nominal) — một con số quy ước để gọi tên cỡ ống và phụ kiện, tương đương 8 inch trong hệ Anh–Mỹ, với lỗ thông dòng xấp xỉ 200mm. Đây không phải số đo trực tiếp của bất kỳ kích thước vật lý nào.

Trong khi đó, ký hiệu D hoặc phi (Ø) trên thị trường ống Việt Nam thường chỉ đường kính ngoài thực tế. Với cỡ này, khoảng cách giữa hai hệ ống lớn hơn nhiều so với cỡ nhỏ:

Chênh lệch gần 20mm giữa ống hệ mét và hệ inch ở cỡ này đủ để gây sai lệch nghiêm trọng khi đặt hàng. Tuy nhiên, vì van bướm là kiểu wafer kẹp giữa hai mặt bích chứ không nối trực tiếp vào ống, yếu tố thực sự quyết định lắp vừa hay không vẫn là tiêu chuẩn mặt bích — JIS 10K, ANSI class 150 hay DIN PN10. Khi đặt hàng van DN200, hãy báo chuẩn bích kèm số lỗ bu-lông thay vì chỉ báo phi ống, đó là cách chắc chắn nhất tránh nhầm lẫn.

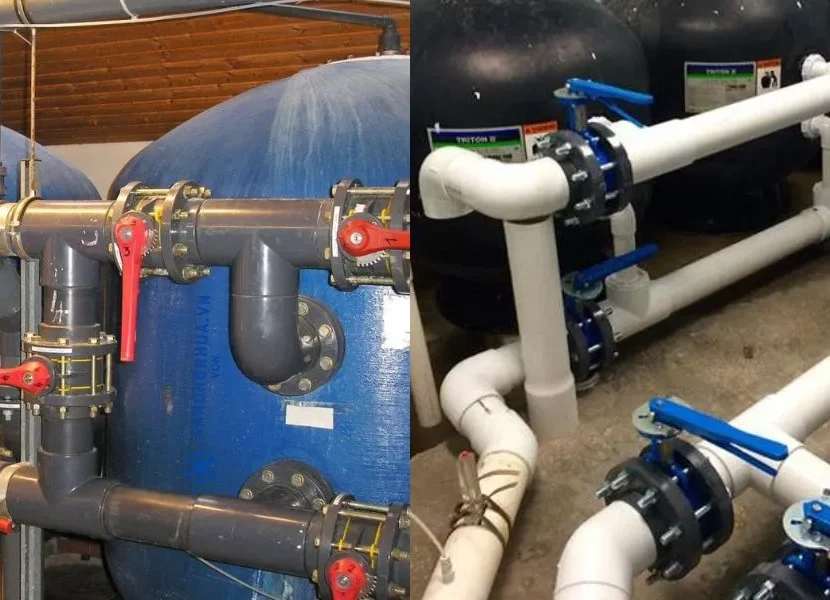

Năm nhóm ứng dụng phổ biến của van bướm nhựa DN200

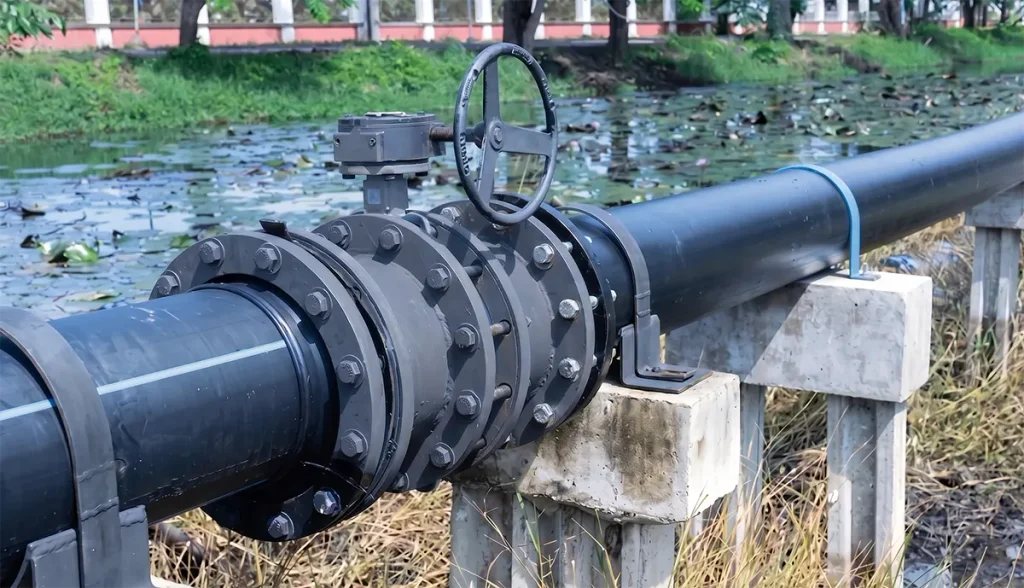

Cấp thoát nước công nghiệp

Đây là nhóm ứng dụng chiếm tỷ trọng lớn nhất. Van DN200 đóng vai trò van cô lập trên tuyến ống chính, van chặn trước và sau máy bơm để phục vụ bảo trì, van xả đáy bể chứa dung tích lớn, và van chia nhánh tại các điểm phân phối. Ưu thế của van nhựa ở đây là không rỉ sét làm nhiễm bẩn nước và trọng lượng nhẹ hơn van gang cùng cỡ đáng kể, giảm tải cho hệ giá đỡ.

Xử lý nước thải và tuần hoàn bùn

Tuyến ống chính giữa các bể xử lý, van chia dòng, van điều tiết tuần hoàn bùn hoạt tính. Môi trường nước thải chứa cặn, hóa chất nhẹ và có tính ăn mòn theo thời gian — đây chính là nơi van nhựa uPVC với gioăng EPDM vượt trội hoàn toàn về tuổi thọ so với van gang vốn bị rỉ sét và bám cặn nhanh.

Hệ thống HVAC và nước làm mát

Van cô lập nhánh trong hệ chiller, van cân bằng lưu lượng cho các tầng hoặc khu vực, van bypass tháp giải nhiệt. Ở nhóm này cần chú ý nhiệt độ lưu chất: nước chiller lạnh thì uPVC hoàn toàn phù hợp, nhưng nếu hệ có tuyến nước nóng thì phải chuyển sang PP hoặc cPVC theo biểu đồ chịu nhiệt – áp.

Xi mạ và hóa chất công nghiệp

Tuyến dẫn axit loãng, dung dịch kiềm, nước thải xi mạ — nơi van kim loại bị ăn mòn nhanh và tốn kém. Với nhóm này, thân van cần chọn PP hoặc PVDF kèm gioăng PTFE, và trục inox 316 thay vì 304 nếu môi chất chứa ion clorua.

Tưới tiêu quy mô lớn và nuôi trồng thủy sản

Van cô lập trên tuyến ống chính của hệ tưới cánh đồng lớn, van cấp nước cho ao nuôi. Ưu thế của van nhựa là chống ăn mòn trong môi trường ẩm ngoài trời và giá thành thấp — quan trọng khi cần lắp số lượng nhiều. Với nước lợ hoặc nước biển, bắt buộc dùng trục inox 316.

Vì sao DN200 bắt buộc dùng tay quay?

DN200 là ngưỡng kích thước quan trọng nhất trong dải van bướm. Nguyên nhân nằm ở vật lý: mô-men xoắn cản tác động lên trục van tỷ lệ với diện tích đĩa van và áp lực dòng chảy — cả hai đều tăng mạnh theo đường kính. Ở cỡ DN200, lực cần thiết để xoay đĩa vượt xa khả năng gạt trực tiếp bằng sức người. Hậu quả của việc cố dùng tay gạt rất cụ thể: người vận hành không gạt nổi khi hệ có áp, hoặc gãy cần gạt nhựa, hoặc tệ hơn là trượt và toét đầu trục van khiến cả cụm van phải thay.

Bên cạnh vấn đề lực, còn một lý do an toàn: van cỡ lớn đóng đột ngột trên tuyến ống chính tạo sóng xung kích (búa nước) đủ mạnh để bung mối nối dán keo hoặc nứt đường ống nhựa. Hộp số tay quay buộc đĩa van đóng từ từ qua 10–20 vòng quay vô lăng, triệt tiêu rủi ro này. Bộ tiêu chí phân định đầy đủ theo kích thước, áp suất, mục đích điều tiết và không gian lắp đặt được phân tích trong bài so sánh van bướm nhựa tay gạt và tay quay — đáng đọc nếu bạn đang lập danh mục vật tư cho cả dự án chứ không chỉ một chiếc van.

Thông số kỹ thuật van bướm nhựa DN200

Lưu ý điểm dễ nhầm trong bảng trên: JIS 10K quy định 12 lỗ bu-lông trong khi ANSI 150 chỉ có 8 lỗ ở cùng cỡ DN200 — hai chuẩn không hoán đổi cho nhau được. Về chiều dày thân van, con số 60mm là mức chuẩn ISO 5752 series 20 nhưng thực tế dao động 58–62mm tùy hãng; khi thay van cũ trong hệ đang vận hành, chênh lệch vài milimet cũng đủ khiến van không lọt khe bích. Bảng tra đầy đủ dải DN40–DN400 kèm khoảng sai số theo từng hãng và cách đo van cũ bằng thước kẹp có trong bảng kích thước Face to Face của van bướm nhựa.

Ba lưu ý riêng khi lắp đặt van DN200

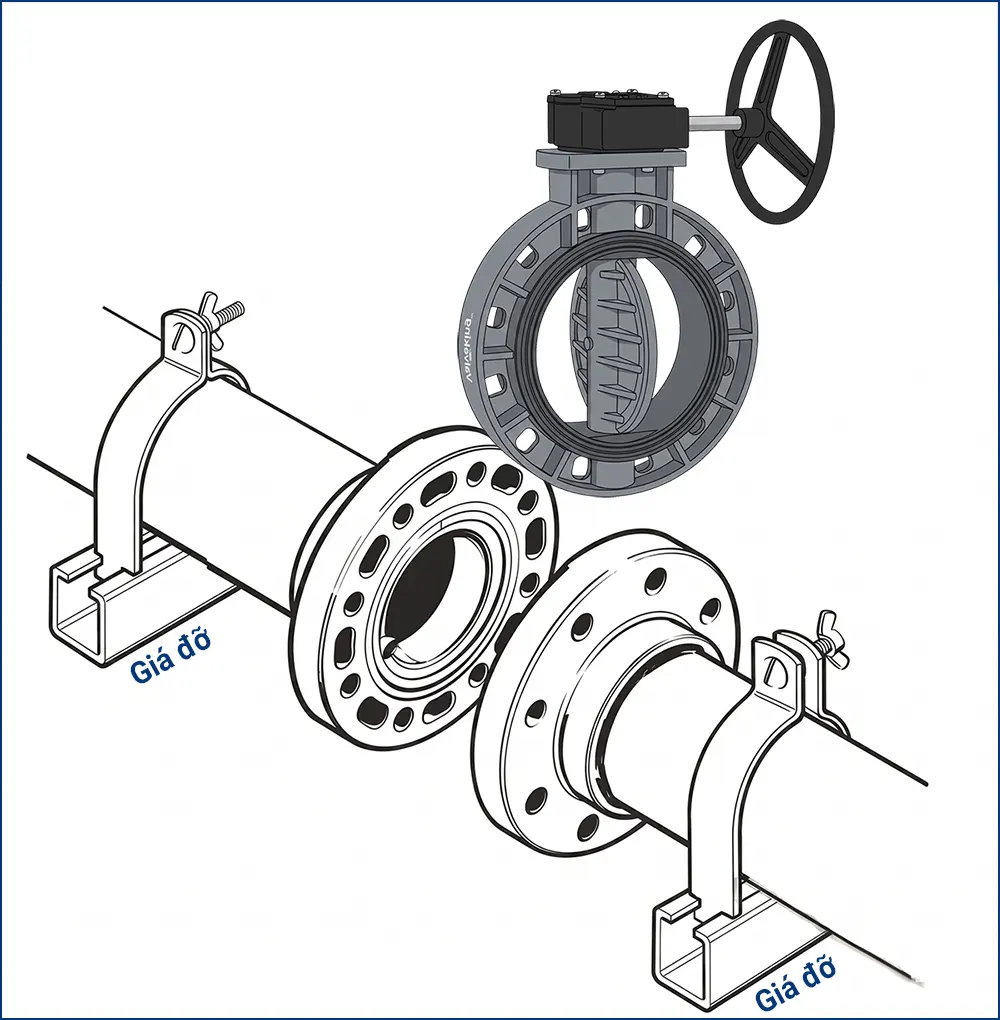

• Bố trí giá đỡ cụm van: cụm van DN200 kèm hộp số nặng đáng kể, tuyệt đối không để hai mặt bích nhựa gánh toàn bộ tải trọng. Giá đỡ phải đỡ trực tiếp thân van hoặc cụm truyền động, không phải đỡ đường ống ở xa.
• Kiểm tra khoảng quét của đĩa van: đường kính đĩa lớn nên khi mở 100%, mép đĩa nhô sâu vào lòng ống hai bên. Cần đảm bảo đường kính trong của ống lớn hơn đường kính đĩa — lưu ý đặc biệt với ống HDPE thành dày, nơi lòng ống hẹp hơn danh định.
• Lực siết bu-lông cao hơn hẳn cỡ nhỏ: khoảng 50–60 N.m cho DN200 với 12 bu-lông cần siết đều — sai lệch lực giữa các bu-lông ở cỡ này tạo chênh lệch ép lớn trên gioăng.

Ba lưu ý trên là phần đặc thù của cỡ lớn; các nguyên tắc nền tảng như đoạn ống thẳng 5D/2D trước và sau van, mở hé đĩa 10–20 độ khi lồng van, trình tự siết hình sao qua ba giai đoạn 30% → 60% → 100% và quy trình thử áp thủy tĩnh 1,5 lần áp làm việc vẫn áp dụng như mọi cỡ van khác. Trọn bộ quy trình kèm bảng lực siết đủ dải DN40–DN300 có trong quy trình lắp đặt và bảo trì van bướm nhựa chuẩn MEP — nên dùng làm tài liệu nghiệm thu cho nhà thầu.
