Tại sao không nên dùng van bi nhựa để điều tiết lưu lượng (tiết lưu)?
Trong các hệ thống xử lý nước, dẫn hóa chất hoặc cấp thoát nước dân dụng, van bi nhựa (uPVC, cPVC, PPR, HDPE) là một trong những thiết bị cơ lưu chất được sử dụng phổ biến nhất. Với ưu điểm giá thành rẻ, trọng lượng nhẹ, chống ăn mòn hóa học xuất sắc và khả năng đóng cắt dòng chảy nhanh chóng, van bi nhựa xuất hiện ở gần như mọi cụm đường ống.

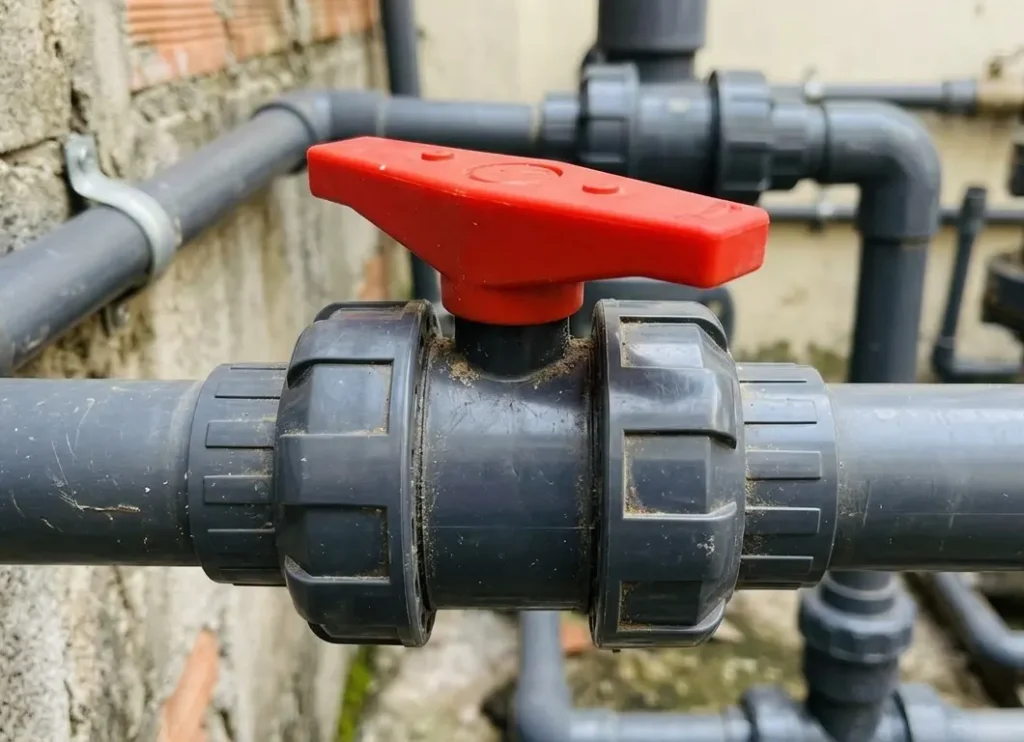

Tuy nhiên, một trong những sai lầm phổ biến và gây thiệt hại nặng nề nhất trong quá trình vận hành là việc sử dụng van bi nhựa thông thường để điều tiết lưu lượng (tiết lưu) – tức là mở van ở góc 30, 45 hay 60 độ thay vì mở/đóng hoàn toàn.
Bài viết này sẽ phân tích sâu dưới góc độ kỹ thuật cơ học lưu chất để giải thích tại sao hành động tưởng chừng vô hại này lại tàn phá hệ thống đường ống của bạn, đồng thời đưa ra những giải pháp thay thế tối ưu nhất.

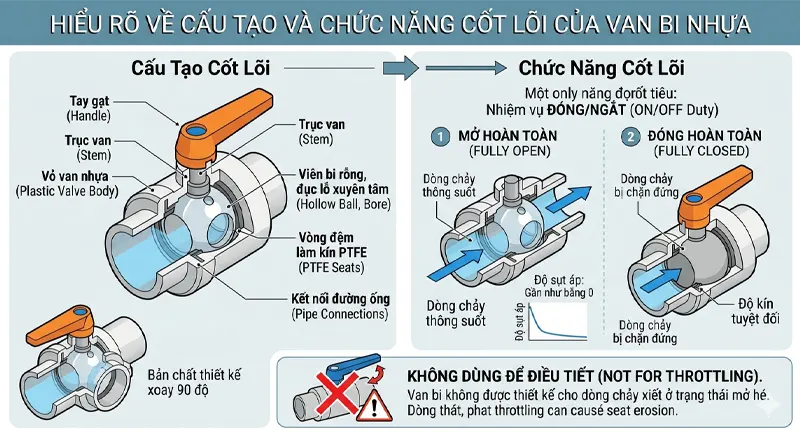

Hiểu Rõ Về Cấu Tạo Và Chức Năng Cốt Lõi Của Van Bi Nhựa
Trước khi đi sâu vào lý do tại sao không nên dùng van bi để điều tiết, chúng ta cần hiểu bản chất thiết kế của thiết bị này.
Van bi (Ball Valve) thuộc nhóm van xoay 90 độ (Quarter-turn valve). Cấu tạo cốt lõi của nó bao gồm một viên bi rỗng, có đục lỗ xuyên tâm (đường kính lỗ thường bằng với đường kính ống – full bore) nằm lọt thỏm giữa hai lớp vòng đệm làm kín (Seat), thường được làm bằng vật liệu mềm như PTFE (Teflon).
Chức năng thiết kế duy nhất: Van bi được sinh ra để làm nhiệm vụ ĐÓNG NGẮT (ON/OFF).
Khi lỗ của viên bi nằm song song với dòng chảy, lưu chất đi qua với độ sụt áp gần như bằng 0 (Mở hoàn toàn).
Khi tay gạt xoay 90 độ, viên bi quay ngang, phần tường kín của viên bi ép chặt vào gioăng PTFE, chặn đứng dòng chảy hoàn toàn với độ kín tuyệt đối (Đóng hoàn toàn).
Bản thiết kế này tối ưu cho việc cách ly dòng chảy, nhưng nó hoàn toàn không được trang bị các yếu tố hình học và vật liệu để đối phó với dòng chảy xiết ở trạng thái mở hé.

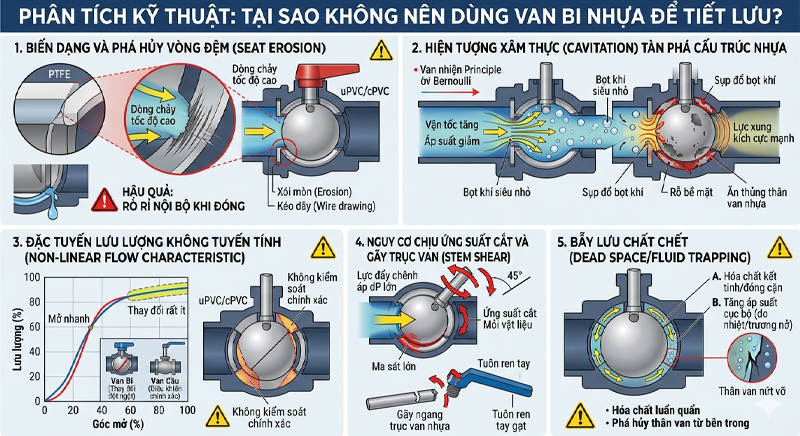

Phân Tích Kỹ Thuật: Tại Sao Không Nên Dùng Van Bi Nhựa Để Tiết Lưu?
Việc để một chiếc van bi nhựa ở góc mở bán phần (ví dụ 45 độ) sẽ kích hoạt một chuỗi các phản ứng vật lý bất lợi bên trong thân van. Dưới đây là 5 lý do kỹ thuật cốt lõi giải thích sự phá hủy này.
Biến Dạng Và Phá Hủy Vòng Đệm (Seat Erosion)
Vòng đệm (Seat) của van bi nhựa thường được làm từ PTFE (Teflon) – một vật liệu có khả năng kháng hóa chất tuyệt vời và hệ số ma sát cực thấp, giúp bi van xoay trơn tru. Tuy nhiên, PTFE lại là một loại vật liệu khá mềm.
Khi bạn đóng/mở van hoàn toàn, lớp vòng đệm này được bảo vệ khỏi áp lực trực tiếp của dòng chảy. Nhưng khi bạn mở van hé 30 – 45 độ, dòng lưu chất dưới áp suất cao sẽ bị ép đi qua một khe hở rất hẹp. Vận tốc dòng chảy tại điểm thắt nút này tăng lên đột biến. Dòng chảy tốc độ cao này (đặc biệt nếu có lẫn tạp chất, cặn bẩn, hoặc hóa chất) sẽ chà xát trực tiếp lên bề mặt của vòng đệm PTFE vốn đang bị hở ra.

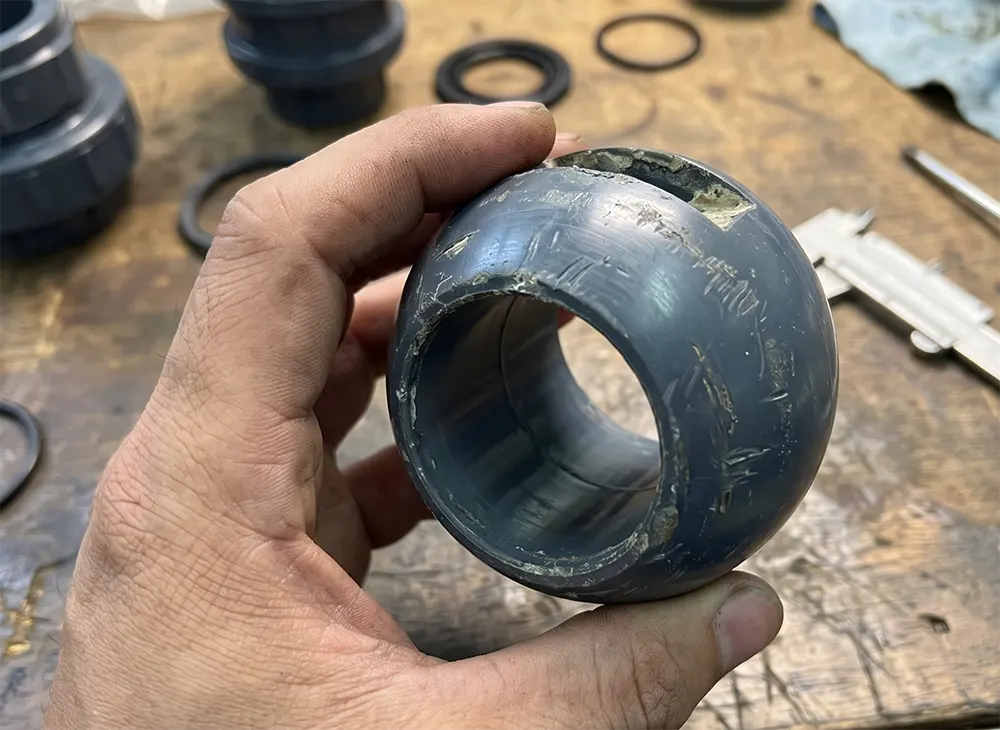

Theo thời gian, hiện tượng này gây ra sự “xói mòn” (Erosion) và hiện tượng “kéo dây” (Wire drawing) trên bề mặt gioăng. Gioăng bị lõm, xước và mất đi bề mặt phẳng ban đầu. Hậu quả là khi bạn thực sự cần đóng kín van, nó sẽ bị rò rỉ nội bộ nghiêm trọng.
Hiện Tượng Xâm Thực (Cavitation) Tàn Phá Cấu Trúc Nhựa
Đây là nguyên nhân nguy hiểm nhất khi tiết lưu bằng van bi thông thường, đặc biệt với các hệ thống bơm áp lực cao.
Theo nguyên lý Bernoulli, khi dòng chất lỏng đi qua một khe hẹp (như viên bi đang mở hé), vận tốc của nó tăng vọt và áp suất tĩnh giảm mạnh. Nếu áp suất này giảm xuống thấp hơn áp suất hóa hơi của chất lỏng tại nhiệt độ đó, chất lỏng sẽ bắt đầu sôi ở nhiệt độ thường, tạo ra vô số các bọt khí siêu nhỏ.
Ngay sau khi vượt qua khe hẹp của van bi, không gian mở rộng trở lại, áp suất phục hồi. Việc áp suất đột ngột tăng lên khiến các bọt khí này sụp đổ (nổ tung) với một lực xung kích cực mạnh (Micro-jets). Hiện tượng này gọi là xâm thực. Mặc dù mỗi vụ nổ bọt khí là cực nhỏ, nhưng hàng triệu bọt khí nổ liên tục sẽ “gặm nhấm” bề mặt bi van và thân van.
Đối với các chất liệu kim loại như Inox, xâm thực đã là một bài toán khó. Đối với các loại nhựa như uPVC, cPVC hay PP, lực xung kích này có thể nhanh chóng tạo ra các vết rỗ, nứt và cuối cùng là ăn thủng hẳn thân van chỉ trong một thời gian ngắn.
Đặc Tuyến Lưu Lượng Không Tuyến Tính (Non-linear Flow Characteristic)
Một lý do thực tế khác khiến van bi không phù hợp để tiết lưu là nó không thể kiểm soát lưu lượng một cách chính xác.
Van bi thông thường có đặc tuyến lưu lượng dạng mở nhanh (Quick-opening). Điều này có nghĩa là sự thay đổi lưu lượng không tỷ lệ thuận với góc quay của tay gạt.
Khi bạn mở van từ 0 độ (đóng) lên 20 độ, lưu lượng có thể đã vọt lên đến 50% – 60% công suất đường ống.
Từ góc mở 50 độ đến 90 độ, sự thay đổi lưu lượng diễn ra rất ít.
Thiết kế hình học của lỗ tròn xuyên tâm khiến diện tích mặt cắt ngang của dòng chảy thay đổi cực kỳ đột ngột ở những góc mở nhỏ. Do đó, nếu bạn cần điều chỉnh lưu lượng tăng/giảm chính xác thêm 5% hay 10%, bạn hoàn toàn không thể làm được điều đó với một chiếc van bi tay gạt thông thường.
Nguy Cơ Chịu Ứng Suất Cắt Và Gãy Trục Van (Stem Shear)
Khi van bi đóng kín, toàn bộ áp suất của dòng chảy phía trước đẩy viên bi ép chặt vào vòng đệm phía sau. Khi van được mở hé để tiết lưu, sự chênh lệch áp suất (Differential Pressure – dP) giữa đầu vào và đầu ra là rất lớn.
Viên bi liên tục bị áp lực dòng chảy xô lệch về một phía, tạo ra lực ma sát khổng lồ giữa bi van và vòng đệm. Do đó, lực momen xoắn (Torque) cần thiết để giữ viên bi đứng yên ở vị trí bán phần hoặc để điều chỉnh góc mở là rất cao.
Trục van (Stem) của van bi nhựa có giới hạn chịu lực uốn và xoắn nhất định. Việc bắt trục van liên tục phải gồng mình chống lại lực cản tĩnh và động của dòng chảy xiết thường dẫn đến mỏi vật liệu (Material fatigue), gây ra tình trạng tuôn ren tay gạt, biến dạng trục hoặc tệ nhất là gãy ngang trục van ngay bên trong thân.
Bẫy Lưu Chất Chết (Dead Space/Fluid Trapping)
Cấu trúc bên trong của van bi có một khoảng không gian rỗng giữa mặt ngoài của viên bi và thành trong của thân van. Khi bạn để van ở góc mở bán phần, lưu chất sẽ liên tục bị đẩy và kẹt lại trong các khe hở này.
Trong các ứng dụng dẫn hóa chất, việc hóa chất ứ đọng và luẩn quẩn trong khoang van có thể dẫn đến hiện tượng kết tinh, đóng cặn hoặc phản ứng nhiệt. Nếu lưu chất là chất có khả năng trương nở hoặc bị gia nhiệt từ môi trường bên ngoài, sự gia tăng áp suất cục bộ bên trong khoang rỗng này có thể làm nứt vỡ toàn bộ thân van nhựa thành từng mảnh, gây nguy hiểm khôn lường cho người vận hành.
Hậu Quả Của Việc Cố Tình Sử Dụng Van Bi Nhựa Để Tiết Lưu
Bỏ qua các nguyên tắc cơ học và tiếp tục sử dụng van bi cho mục đích tiết lưu sẽ dẫn đến những hệ lụy kéo theo về cả hiệu suất lẫn kinh tế:
Mất khả năng cách ly (Rò rỉ nội bộ): Đây là hậu quả tức thời và rõ ràng nhất. Khi bạn thực sự cần đóng ngắt hệ thống để bảo trì ống, van bi đã bị hỏng gioăng sẽ rò rỉ. Nước hoặc hóa chất tiếp tục chảy qua, khiến việc sửa chữa đường ống hạ nguồn trở nên bất khả thi hoặc mất an toàn.
Tuổi thọ hệ thống sụt giảm: Một chiếc van bi nhựa cao cấp (như của các thương hiệu tiêu chuẩn châu Âu hoặc Nhật Bản) nếu dùng đúng mục đích ON/OFF có thể hoạt động bền bỉ từ 5 đến 10 năm. Nhưng nếu dùng để tiết lưu liên tục dưới áp lực cao, nó có thể hỏng chỉ sau vài tháng, thậm chí vài tuần.
Chi phí ẩn khổng lồ: Tiết kiệm vài đồng tiền mua van điều tiết chuyên dụng nhưng lại phải trả giá bằng việc hệ thống phải dừng hoạt động (downtime) liên tục để thay van bi mới. Chi phí nhân công bảo trì, chi phí vật tư thay thế và thiệt hại do ngừng sản xuất sẽ cao gấp hàng chục lần.
Nguy cơ tai nạn lao động: Xâm thực và sụt áp có thể làm van nhựa bị vỡ nổ. Nếu hệ thống đang dẫn các hóa chất ăn mòn như Axit Sulfuric (H2SO4), Xút (NaOH) hay các hóa chất xi mạ, sự rò rỉ sẽ đe dọa trực tiếp đến tính mạng của kỹ thuật viên và gây thảm họa môi trường.
Các Giải Pháp Van Thay Thế Lý Tưởng Để Điều Tiết Lưu Lượng
Thay vì cố gắng “ép” van bi làm một công việc mà nó không được sinh ra để làm, thiết kế kỹ thuật đường ống chuyên nghiệp yêu cầu sử dụng đúng loại van cho đúng chức năng. Dưới đây là các loại van phù hợp nhất để điều tiết lưu lượng trong hệ thống ống nhựa.
Van Cầu Nhựa (Plastic Globe Valve)
Đặc điểm: Đây là “vị vua” trong lĩnh vực điều tiết lưu lượng chính xác. Trong van cầu, dòng chảy bị buộc phải chuyển hướng (thường là hình chữ Z) khi đi qua van. Bộ phận cản dòng (Plug/Disk) được hạ xuống một lỗ tròn (Seat) theo phương thẳng đứng.
Tại sao phù hợp: Thiết kế này giúp giảm thiểu tối đa hiện tượng xói mòn ghế van vì lực ma sát được phân bố đều.
Sự thay đổi diện tích mở tuyến tính và tỷ lệ thuận với số vòng quay của tay quay (Handwheel), cho phép kỹ sư tinh chỉnh lưu lượng chính xác đến từng phần trăm.
Khả năng chịu áp lực sụt giảm và chống xâm thực cực tốt.
Van Màng Nhựa (Plastic Diaphragm Valve)
Đặc điểm: Sử dụng một màng chắn đàn hồi (thường là EPDM, PTFE) được ép xuống một “bờ đê” (Weir) bên trong thân van để cản dòng chảy.
Tại sao phù hợp: Rất lý tưởng cho việc điều tiết các hóa chất có tính ăn mòn cao, chất lỏng chứa cặn lơ lửng, bùn loãng hoặc nước thải.
Màng van cô lập hoàn toàn lưu chất với các bộ phận cơ khí bên trên (trục van, lò xo), loại bỏ hoàn toàn nguy cơ rò rỉ ra môi trường bên ngoài.
Khả năng điều tiết lưu lượng mượt mà, hạn chế rung động và rất hiếm khi gặp tình trạng kẹt cặn bẩn.
Van Bướm Nhựa (Plastic Butterfly Valve) – Trong trường hợp tiết lưu thô
Đặc điểm: Sử dụng một đĩa van hình tròn xoay trên một trục quanh tâm.
Tại sao phù hợp: Đối với các đường ống nhựa kích thước lớn (Từ DN50, DN80 trở lên), việc dùng van cầu sẽ quá đắt đỏ và cồng kềnh. Van bướm tay gạt hoặc tay quay là một giải pháp kinh tế hơn.
Van bướm có thể được sử dụng để tiết lưu “thô” (Rough throttling) – tức là điều tiết ở mức tương đối, mở ở các góc từ 30 đến 70 độ. Tuy nhiên, nó không đem lại độ chính xác cao như van cầu và đĩa van vẫn có thể chịu hiện tượng xâm thực nếu tốc độ dòng chảy quá lớn.
