Tại sao van cầu nhựa gây tổn thất áp lực (Head loss) cao hơn các loại khác?
Trong thiết kế và vận hành hệ thống đường ống (piping system), việc lựa chọn đúng loại van không chỉ ảnh hưởng đến khả năng đóng ngắt, điều tiết dòng chảy mà còn quyết định đến hiệu suất năng lượng của toàn bộ hệ thống máy bơm. Một trong những thông số kỹ thuật thường bị bỏ qua nhưng lại cực kỳ quan trọng chính là tổn thất áp lực (Head Loss – hay độ sụt áp).
Nếu bạn đang sử dụng van cầu nhựa (Plastic Globe Valve) trong hệ thống của mình, bạn có thể đã nhận thấy áp lực nước ở đầu ra giảm đi đáng kể so với khi dùng van bi (ball valve) hoặc van bướm (butterfly valve).
Bài viết này sẽ giải mã chi tiết cơ sở vật lý, đặc điểm cấu tạo và cơ chế dòng chảy để trả lời cho câu hỏi: Tại sao van cầu nhựa lại là “thủ phạm” gây tổn thất áp lực cao nhất trong số các dòng van công nghiệp?

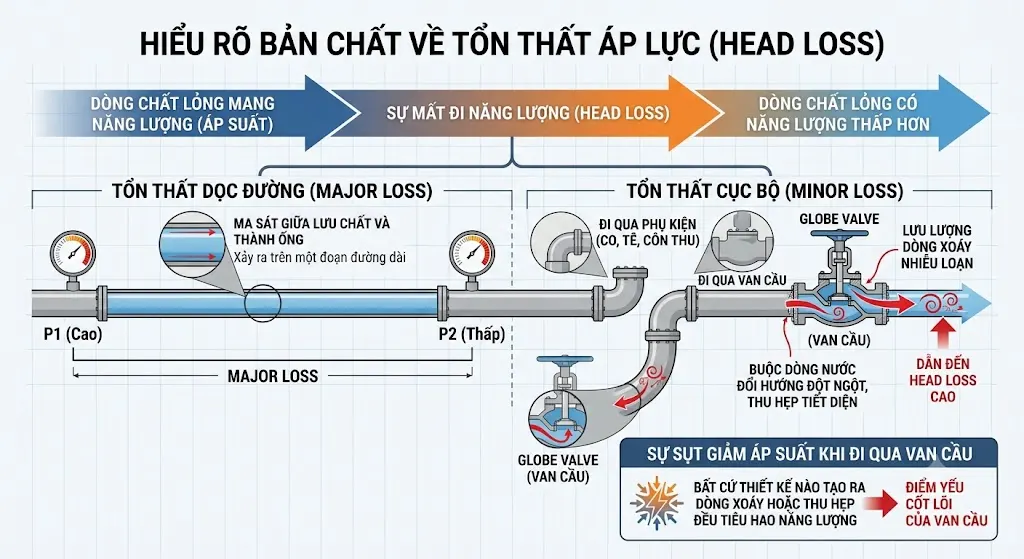

Hiểu Rõ Bản Chất Về Tổn Thất Áp Lực (Head Loss) Là Gì?
Trước khi đi sâu vào van cầu, chúng ta cần hiểu rõ khái niệm Tổn thất áp lực (Head Loss).
Khi chất lỏng (nước, hóa chất, khí) di chuyển qua một đường ống, nó mang theo một mức năng lượng nhất định (áp suất). Tuy nhiên, trên hành trình di chuyển, dòng chảy này sẽ bị mất đi một phần năng lượng do ma sát. Tổn thất áp lực trong hệ thống đường ống được chia làm hai loại chính:
Tổn thất dọc đường (Major Loss): Xảy ra do ma sát giữa lưu chất và thành ống trên một đoạn đường dài.
Tổn thất cục bộ (Minor Loss): Xảy ra khi dòng chảy đi qua các phụ kiện như co, tê, côn thu, và đặc biệt là các loại van.
Sự sụt giảm áp suất khi đi qua van phụ thuộc vào hình dáng bên trong của van. Bất cứ thiết kế nào buộc dòng nước phải đổi hướng đột ngột, thu hẹp tiết diện, hoặc tạo ra các luồng xoáy nhiễu loạn đều sẽ tiêu hao năng lượng của dòng chảy, dẫn đến Head Loss cao. Và đây chính là điểm yếu cốt lõi của van cầu.
Tìm hiểu thêm: So sánh khả năng điều tiết: Van cầu nhựa vs Van bi nhựa
Phân Tích Cấu Tạo Đặc Thù Của Van Cầu Nhựa (Globe Valve)
Để hiểu tại sao van cầu gây sụt áp, bạn phải nhìn vào mặt cắt bến trong (Cross-section) của nó. Khác với van cổng hay van bi có đường đục lỗ thẳng tắp, van cầu có một thiết kế cực kỳ “gập ghềnh”.
Đường đi hình chữ Z (Z-Pattern) hoặc chữ S
Hầu hết các van cầu nhựa thông dụng trên thị trường hiện nay được thiết kế theo dạng chữ Z. Khi dòng lưu chất đi vào cửa van, nó không thể đi thẳng qua bờ bên kia. Thay vào đó, nó phải trải qua một hành trình “leo đèo lội suối”:
- Đập vào vách ngăn: Dòng chảy đi vào và ngay lập tức bị vách ngăn của thân van chặn lại, buộc phải bẻ lái ngoặt lên trên (hoặc xuống dưới, tùy hướng lắp).
- Chui qua khe hẹp: Sau khi đổi hướng 90 độ, nó phải chui qua một lỗ hẹp hình tròn (ghế van – Seat), nơi có đĩa van (Disk) đang nâng lên hoặc hạ xuống.
- Bẻ lái lần thứ hai: Sau khi vượt qua ghế van, dòng chảy lại phải bẻ lái 90 độ một lần nữa để quay trở lại trục ngang ban đầu và thoát ra ngoài.
Đặc thù của vật liệu nhựa (PVC, UPVC, CPVC, PP, PVDF)
Bạn có thể thắc mắc: “Van cầu kim loại cũng có cấu trúc chữ Z, vậy van cầu nhựa có gì khác biệt?”
Vật liệu nhựa có độ bền cơ học (chịu lực, chịu áp) thấp hơn so với gang, thép hay inox. Để một chiếc van cầu nhựa có thể chịu được áp lực làm việc tiêu chuẩn (như PN10 hay PN16), các nhà sản xuất buộc phải đúc thành vách bên trong thân van dày hơn rất nhiều.
Thành vách dày hơn đồng nghĩa với việc không gian rỗng (khoang chứa) bên trong van bị thu hẹp. Đường đi đã ngoằn ngoèo lại càng chật chội hơn, làm tăng thêm mức độ chèn ép dòng chảy và đẩy tổn thất áp lực lên mức tối đa.

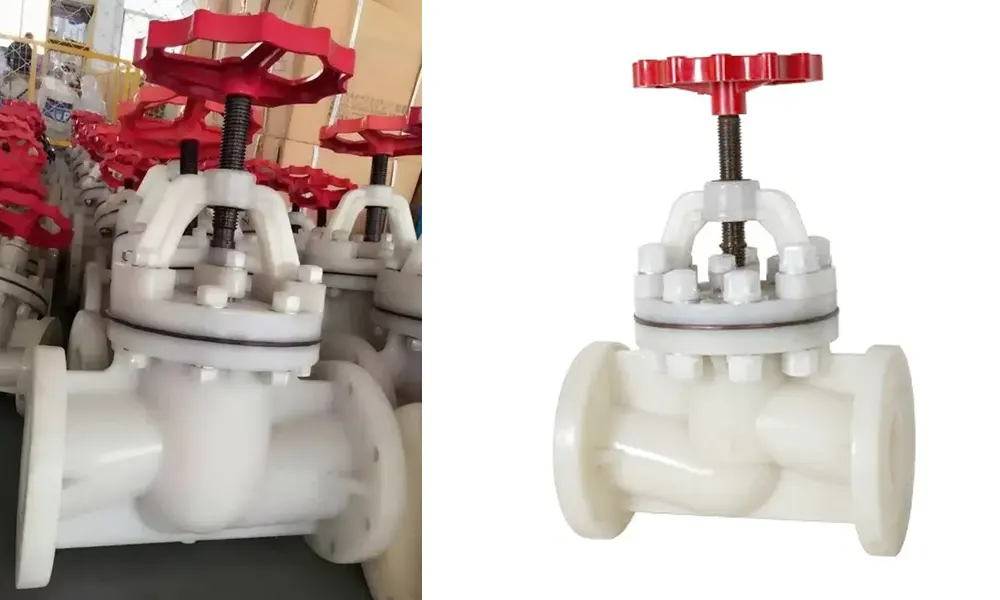

Lý Do Cốt Lõi Khiến Van Cầu Nhựa Gây Tổn Thất Áp Lực Cao Nhất
Từ cấu tạo trên, dưới đây là 5 nguyên nhân vật lý trực tiếp lý giải hiện tượng Head Loss khổng lồ ở van cầu nhựa.
Sự thay đổi hướng dòng chảy quá gắt (Directional Changes)
Định luật bảo toàn động lượng chỉ ra rằng, mỗi khi khối lượng chất lỏng thay đổi hướng di chuyển, một lực sẽ được sinh ra và năng lượng bị tiêu hao.
Trong van bi (Ball Valve), nước đi thẳng một mạch (0 độ bẻ lái). Nhưng trong van cầu nhựa tiêu chuẩn, dòng nước phải thực hiện hai khúc cua 90 độ liên tiếp. Việc bẻ lái gấp gáp ở tốc độ cao khiến động năng của dòng chảy bị triệt tiêu đáng kể, chuyển hóa thành nhiệt năng và tiếng ồn.
Sự nhiễu loạn dòng chảy (Turbulence) cực mạnh
Dòng chảy lý tưởng nhất để bảo toàn áp suất là dòng chảy tầng (Laminar flow), nơi các lớp chất lỏng trượt lên nhau êm ái.
Khi lưu chất bị ép bẻ ngoặt hai lần trong không gian hẹp của van cầu nhựa, dòng chảy tầng bị phá vỡ hoàn toàn, biến thành dòng chảy rối (Turbulent flow). Các luồng nước cuộn xoáy, đập vào nhau và đập vào thành van. Sự hỗn loạn này tạo ra lực cản cực lớn, “ăn mòn” áp lực đầu ra của máy bơm.
Tiết diện đi qua ghế van (Seat) quá hẹp so với đường ống
Dù bạn mua van cầu nhựa phi 60 (DN50), thì lỗ hẹp ở giữa thân van (nơi đĩa van bịt lại) thường có đường kính thực tế nhỏ hơn đường kính danh định của ống khá nhiều. Sự thu hẹp đột ngột này hoạt động như một mũi kim tiêm. Theo nguyên lý Bernoulli, khi tiết diện giảm, vận tốc tăng lên nhưng áp suất tĩnh giảm xuống. Kèm theo ma sát, một phần áp suất này không bao giờ có thể phục hồi lại được khi dòng chảy thoát ra khỏi van.
Hệ số lưu lượng (Cv / Kv) cực thấp
Hệ số Cv (Flow Coefficient) là đại lượng đo lường khả năng cho lưu chất đi qua của một van. Số Cv càng lớn, van càng ít cản trở dòng chảy (tổn thất áp lực thấp).
- Ví dụ: Một chiếc van bi nhựa DN50 (2 inch) mở hoàn toàn có thể có chỉ số Cv rơi vào khoảng 120 đến 150.
- Trong khi đó, một chiếc van cầu nhựa DN50 mở hoàn toàn chỉ có chỉ số Cv ở mức 20 đến 30.
Chỉ số này chứng minh bằng những con số kỹ thuật thực tế rằng: sức cản của van cầu lớn gấp 4 đến 5 lần so với van bi cùng kích thước.
Bề mặt nhám từ quá trình đúc ép nhựa (Injection Molding)
Mặc dù nhựa có bề mặt khá trơn, nhưng các van cầu nhựa chất lượng thấp thường có các gờ nứt (flash) hoặc vệt rãnh để lại trong quá trình ép khuôn bên trong các khoang ngoằn ngoèo. Ở những đoạn cua gấp, một chút gồ ghề nhỏ trên bề mặt cũng đủ tạo ra các điểm kích hoạt xoáy rối nước (vortex), góp phần làm tăng Head Loss.
So Sánh Tổn Thất Áp Lực Của Van Cầu Nhựa Bằng Số Liệu Cụ Thể
Để bạn dễ hình dung sự khác biệt, hãy đặt van cầu nhựa lên bàn cân cùng các loại van nhựa công nghiệp phổ biến khác trong cùng một điều kiện: Cùng kích thước DN50 (Phi 60), mở ở góc 100%, dùng bơm nước sạch.
| Loại Van (Nhựa) | Đường đi dòng chảy | Hệ số lưu lượng (Cv) ước tính | Tổn thất áp lực (Head Loss) | Khả năng điều tiết |
| Van Bi (Ball Valve) | Đi thẳng hoàn toàn (Straight-through) | Rất cao (~150) | Rất thấp (Gần như bằng 0) | Kém |
| Van Cổng (Gate Valve) | Đi thẳng hoàn toàn, không có trục giữa | Rất cao (~140) | Rất thấp | Kém |
| Van Bướm (Butterfly Valve) | Đi thẳng, bị cản nhẹ bởi đĩa van mỏng | Cao (~100) | Thấp | Trung bình |
| Van Cầu (Globe Valve) | Chữ Z, bẻ lái 90 độ 2 lần | Rất thấp (~25) | Rất cao (Lớn nhất) | Xuất sắc |
Qua bảng trên, rõ ràng van cầu là “quán quân” trong việc làm tụt áp suất hệ thống. Nếu bạn đang thiết kế một hệ thống cấp nước màng RO hoặc hệ thống bơm hóa chất cần áp lực mạnh đến điểm cuối, việc đặt nhiều van cầu trên đường ống chính là một sai lầm chết người trong thiết kế (Design Flaw).

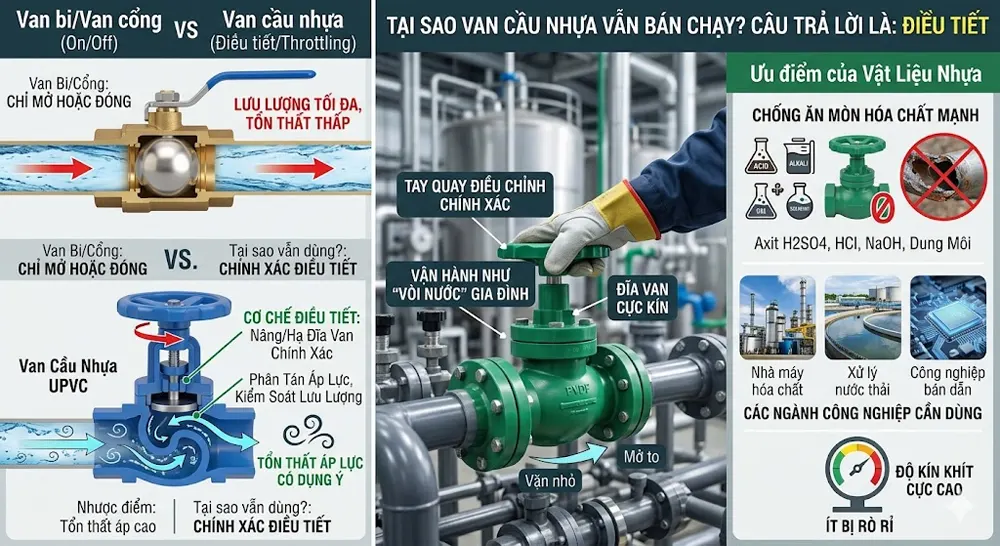

Nhược Điểm Lớn Là Vậy, Tại Sao Người Ta Vẫn Dùng Van Cầu Nhựa?
Nếu tổn thất áp lực cao đến vậy, tại sao van cầu nhựa (UPVC, CPVC, PP, PVDF) vẫn được bán chạy và sử dụng rộng rãi trong các nhà máy hóa chất, xử lý nước thải, và công nghiệp bán dẫn?
Câu trả lời gói gọn trong hai chữ: ĐIỀU TIẾT (Throttling).
Van bi hay van cổng sinh ra là để làm nhiệm vụ On/Off (Mở hết cỡ hoặc đóng hoàn toàn). Nếu bạn cố tình hé mở van bi ở góc 30 độ để giảm lưu lượng nước, dòng chảy tốc độ cao sẽ ăn mòn (cavitation) bi van, làm hỏng gioăng Teflon (PTFE), khiến van bị rò rỉ chỉ sau một thời gian ngắn.
Ngược lại, van cầu sinh ra để điều tiết lưu lượng một cách chính xác tuyệt đối.
- Nhờ cấu trúc dòng chảy phải luồn lách qua khe hở giữa đĩa van và ghế van, van cầu phân tán lực ma sát rất tốt.
- Việc vặn tay quay (Handwheel) trên van cầu giúp nâng/hạ đĩa van một khoảng cực nhỏ, cho phép người vận hành “vặn nhỏ” hoặc “mở to” vòi nước (hóa chất) giống y như cách bạn vặn vòi nước ở bồn rửa mặt tại nhà.
- Tổn thất áp lực (Head loss) lúc này không còn là “nhược điểm”, mà nó chính là cơ chế để giảm áp, kiểm soát lưu lượng dòng chảy theo đúng ý đồ của kỹ sư.
Ngoài ra, van cầu nhựa có độ kín khít cực cao, ít bị rò rỉ, và vật liệu nhựa giúp nó chống lại sự ăn mòn của các loại hóa chất siêu mạnh như Axit H2SO4, HCl, NaOH mà van kim loại không thể chịu nổi.

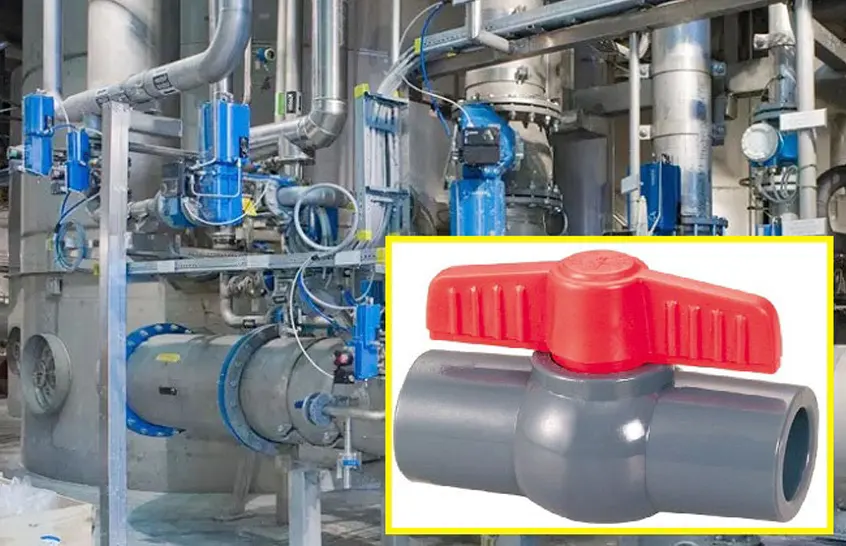

Giải Pháp Khắc Phục Và Giảm Thiểu Tổn Thất Áp Lực Khi Dùng Van Cầu
Nếu hệ thống đường ống của bạn bắt buộc phải cần khả năng điều tiết tuyệt vời của van cầu nhựa, nhưng bạn lại không muốn máy bơm phải làm việc quá tải do Head Loss quá cao, dưới đây là các giải pháp dành cho bạn:
Sử dụng Van Cầu Chữ Y (Y-Pattern Globe Valve)
Thay vì sử dụng loại chữ Z (bẻ ngoặt 90 độ), bạn hãy tìm mua Van cầu nhựa chữ Y. Ở thiết kế này, trục của đĩa van và thân van được đặt nghiêng một góc khoảng 45 độ so với đường ống.
Hiệu quả: Dòng nước thay vì vấp phải góc vuông 90 độ thì nay chỉ phải lượn một góc 45 độ thoải hơn rất nhiều. Thiết kế này giúp dòng chảy trơn tru hơn, giảm bớt hiện tượng cuộn xoáy và tăng hệ số Cv lên đáng kể, giúp giảm sụt áp mà vẫn giữ được khả năng điều tiết lưu lượng cực tốt.
Nâng kích thước van (Oversizing the Valve)
Nếu đường ống của bạn đang là phi 49 (DN40), thay vì dùng van cầu phi 49, bạn có thể dùng một chiếc van cầu phi 60 (DN50) kết hợp với 2 đầu côn thu nhựa (reducer). Việc dùng van lớn hơn sẽ mở rộng diện tích khoang rỗng bên trong van, làm giảm vận tốc dòng chảy đi qua van, từ đó giảm bình phương tổn thất áp lực (dựa theo công thức sụt áp tỷ lệ thuận với bình phương vận tốc).
Tối ưu hóa vị trí lắp đặt
Không bao giờ lắp van cầu nhựa ngay sát đầu hút (suction) của máy bơm vì sự sụt áp này có thể gây ra hiện tượng bọt khí xâm thực (Cavitation), phá nát cánh bơm. Hãy lắp van cầu ở đầu xả (discharge) và cách xa các phụ kiện khác (như co 90 độ, tê) ít nhất một khoảng cách bằng 5 lần đường kính ống (5D) để dòng chảy có không gian ổn định trở lại trước và sau khi qua van.
