Tổng hợp kiến thức về Van bướm nhựa: Cấu tạo, Phân loại (Tay gạt/Tay quay) và Ứng dụng.

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc kiểm soát dòng chảy là một yếu tố cực kỳ quan trọng. Để đáp ứng nhu cầu này, van bướm nhựa đã ra đời và nhanh chóng trở thành một trong những thiết bị đóng mở dòng chảy được ưa chuộng nhất. Với ưu điểm vượt trội về khả năng chống ăn mòn, trọng lượng nhẹ và chi phí tối ưu, van bướm nhựa đang dần thay thế các loại van kim loại truyền thống trong nhiều lĩnh vực.

Bài viết này sẽ cung cấp cho bạn một cái nhìn tổng quan và chuyên sâu nhất về van bướm nhựa, bao gồm cấu tạo chi tiết, nguyên lý hoạt động, cách phân loại (tay gạt, tay quay) và những ứng dụng thực tế phổ biến nhất hiện nay.

Van Bướm Nhựa Là Gì?

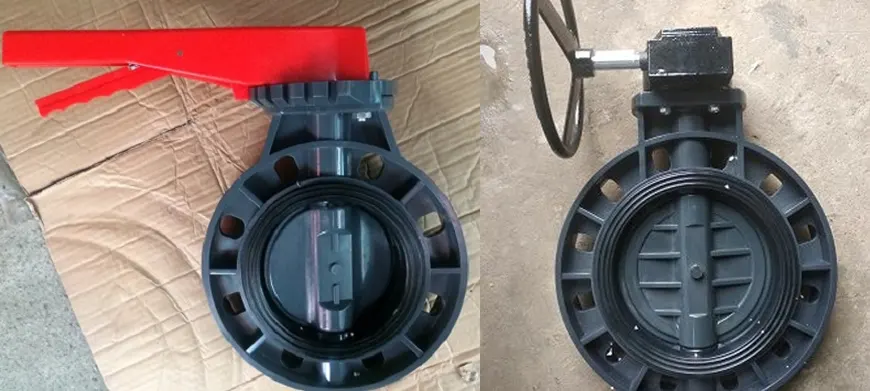

Van bướm nhựa (tên tiếng Anh là Plastic Butterfly Valve) là một thiết bị cơ khí được lắp đặt trên hệ thống đường ống, có chức năng đóng/mở hoặc điều tiết lưu lượng dòng chảy của môi chất (nước, hóa chất, khí…).

Điểm khác biệt lớn nhất của dòng van này so với các loại van bướm khác nằm ở chất liệu chế tạo. Toàn bộ phần thân và đĩa van đều được đúc từ các loại nhựa công nghiệp cao cấp như UPVC, CPVC, PPH, hay PVDF. Nhờ chất liệu này, van có khả năng làm việc cực kỳ bền bỉ trong các môi trường có tính axit, kiềm, hoặc hóa chất ăn mòn cao mà các loại van gang, thép, hay đồng không thể đáp ứng được.

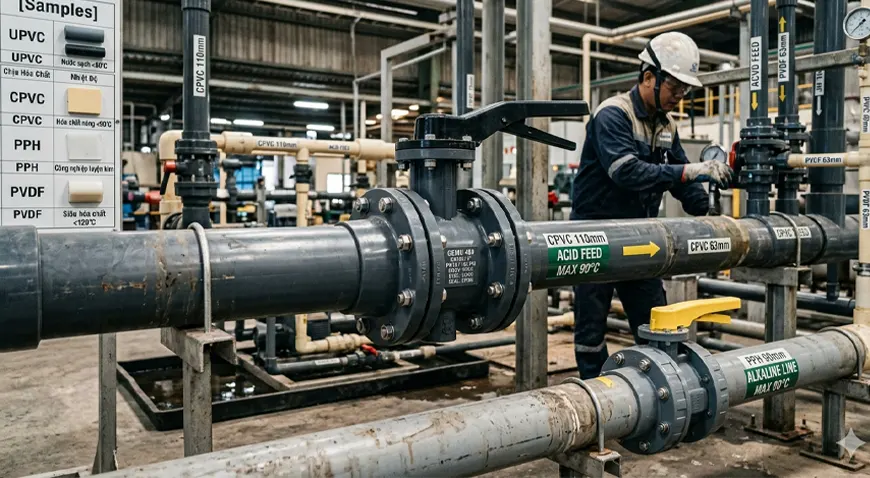

Các loại vật liệu nhựa chế tạo phổ biến:

Nhựa UPVC (Unplasticized Polyvinyl Chloride): Phổ biến nhất, giá thành rẻ, dùng cho nước sạch, nước thải thông thường ở nhiệt độ dưới 60°C.

Nhựa CPVC (Chlorinated Polyvinyl Chloride): Chịu nhiệt tốt hơn UPVC (lên đến 90°C) và chịu hóa chất mạnh hơn.

Nhựa PPH / PP: Chịu nhiệt độ cao, chống ăn mòn hóa học xuất sắc, thường dùng trong công nghiệp luyện kim, hóa chất.

Nhựa PVDF: Nhựa siêu cao cấp, chịu được hầu hết các loại hóa chất khắc nghiệt nhất và nhiệt độ lên tới 120°C.

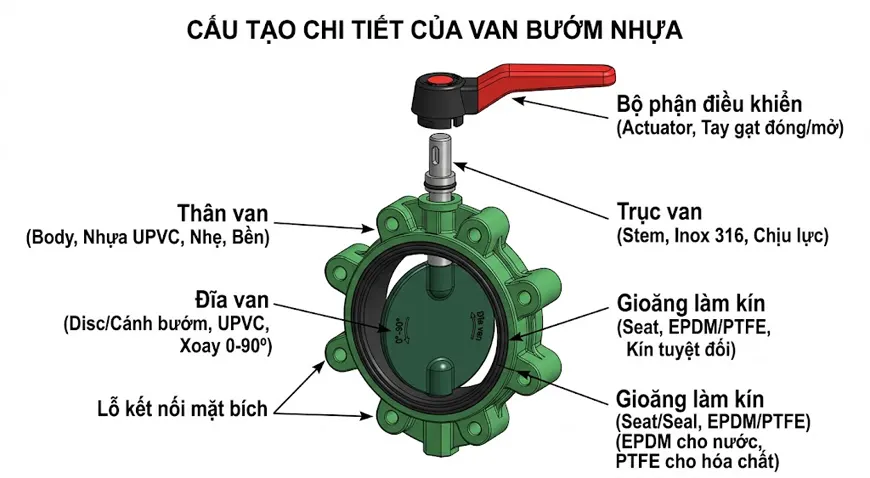

Cấu Tạo Chi Tiết Của Van Bướm Nhựa

Mặc dù có thiết kế nhỏ gọn và trọng lượng nhẹ, cấu tạo của van bướm nhựa lại rất chắc chắn và bao gồm nhiều chi tiết được lắp ráp tỉ mỉ để đảm bảo độ kín tuyệt đối.

Một chiếc van bướm nhựa hoàn chỉnh thường được cấu thành từ 5 bộ phận chính sau:

Thân van (Body): Là bộ phận khung chịu lực bên ngoài, thường được đúc nguyên khối từ nhựa. Xung quanh thân van có các lỗ định vị để xỏ bulong kết nối với mặt bích của đường ống. Thân van nhựa giúp giảm tối đa trọng lượng của hệ thống.

Đĩa van (Disc / Cánh bướm): Có hình dạng như một chiếc đĩa tròn, nằm gọn bên trong thân van. Đĩa van được kết nối với trục van và có thể xoay góc từ 0 đến 90 độ. Khi đĩa van nằm song song với dòng chảy, lưu lượng đi qua là lớn nhất (Mở hoàn toàn). Khi đĩa van vuông góc, dòng chảy bị chặn lại (Đóng hoàn toàn).

Trục van (Stem): Thường được làm từ Inox (SUS 304, SUS 316) hoặc thép không gỉ để đảm bảo độ cứng cáp. Trục van truyền lực từ bộ phận điều khiển (tay gạt/tay quay) xuống đĩa van, giúp đĩa van xoay. Trục van thường được bọc kín để không tiếp xúc trực tiếp với hóa chất, tránh bị ăn mòn.

Gioăng làm kín (Seat / Seal): Là lớp lót bên trong thân van, nơi tiếp xúc trực tiếp với đĩa van và mặt bích đường ống. Gioăng có nhiệm vụ làm kín, ngăn không cho lưu chất rò rỉ ra ngoài khi van đóng. Các chất liệu gioăng phổ biến là:

• EPDM: Dùng cho nước cấp, nước thải, hóa chất nhẹ.
• PTFE / FPM (Teflon, Viton): Dùng cho hóa chất đậm đặc, dung môi, axit mạnh có tính ăn mòn cao.

Bộ phận điều khiển (Actuator): Nằm ở phần trên cùng của van, dùng để thao tác đóng/mở. Phổ biến nhất là tay gạt và tay quay vô lăng (sẽ được phân tích chi tiết ở phần sau).

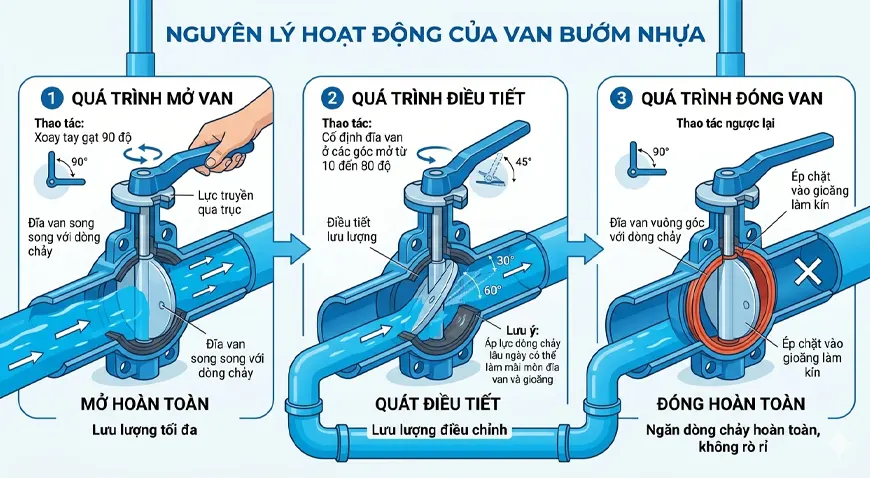

Nguyên Lý Hoạt Động Của Van Bướm Nhựa

Nguyên lý hoạt động của van bướm nhựa rất đơn giản, dựa trên cơ chế xoay một góc 90 độ (Quarter-turn).

Quá trình mở van: Khi người vận hành tác dụng lực lên tay gạt hoặc tay quay, lực này sẽ truyền qua trục van làm cho đĩa van từ từ xoay. Khi đĩa van xoay đến góc 90 độ (song song với hướng dòng chảy), van mở hoàn toàn, cho phép lưu chất đi qua với lưu lượng tối đa.

Quá trình đóng van: Người vận hành thao tác ngược lại. Đĩa van xoay từ vị trí song song về vị trí vuông góc với dòng chảy, ép chặt vào lớp gioăng làm kín. Lúc này, dòng chảy bị chặn lại hoàn toàn, không có hiện tượng rò rỉ.

Quá trình điều tiết: Người dùng có thể cố định đĩa van ở các góc mở từ 10 đến 80 độ để điều tiết lưu lượng dòng chảy lớn nhỏ theo ý muốn. Tuy nhiên, các chuyên gia không khuyến cáo việc dùng van bướm để điều tiết liên tục vì áp lực dòng chảy lâu ngày có thể làm mài mòn đĩa van và gioăng.

Phân Loại Van Bướm Nhựa Phổ Biến

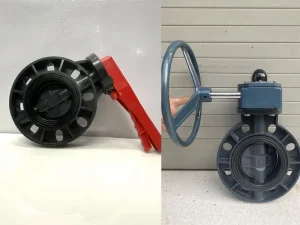

Dựa vào phương thức vận hành, van bướm nhựa cơ học được chia thành hai loại chính: Van bướm nhựa tay gạt và Van bướm nhựa tay quay. Mỗi loại sẽ có thiết kế, ưu điểm và ứng dụng riêng phù hợp với từng kích cỡ đường ống.

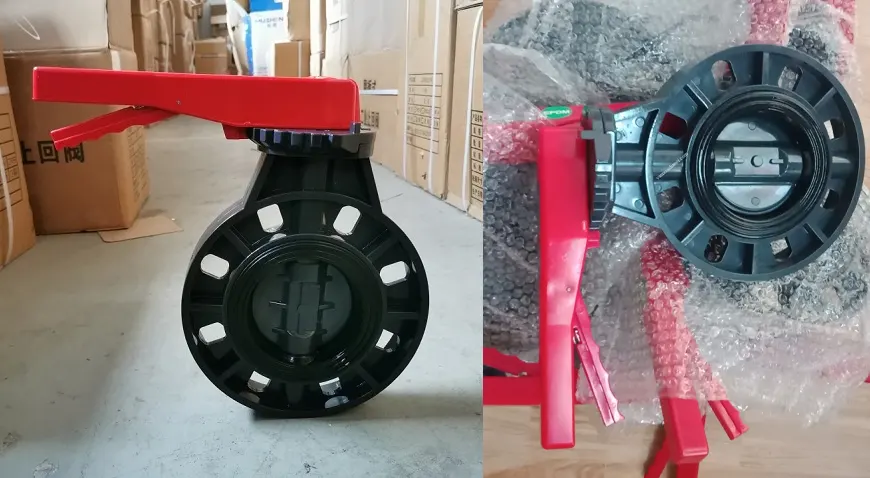

Van bướm nhựa tay gạt (Lever Operated Plastic Butterfly Valve)

Đây là dòng van bướm vận hành bằng sức người thông qua một chiếc tay gạt hình mỏ vịt.

Đặc điểm thiết kế: Bên dưới tay gạt thường có một đĩa răng cưa (đĩa định vị) với các rãnh tương ứng với các góc độ mở khác nhau. Khi muốn mở van, người dùng bóp chốt xả ở tay gạt, kéo sang trái/phải và nhả chốt để gạt cố định vào rãnh mong muốn.

Kích thước phổ biến: Thường dùng cho các đường ống có kích thước từ vừa đến nhỏ: DN50 (2 inch) đến DN200 (8 inch).

Ưu điểm:

Thao tác đóng/mở cực kỳ nhanh chóng. Chỉ cần gạt một góc 90 độ là van đã đổi trạng thái.

Cấu tạo đơn giản, gọn nhẹ, dễ dàng lắp đặt ở những không gian hẹp.

Giá thành rẻ nhất trong các loại van bướm.

Nhược điểm:

Với những van có kích thước lớn (trên DN200), áp lực nước đẩy vào đĩa van là rất lớn. Do đó, việc dùng tay gạt sẽ yêu cầu rất nhiều sức lực, đôi khi gây nguy hiểm hoặc hỏng tay gạt nếu cố sức bẻ.

Không phù hợp lắp đặt ở các vị trí quá cao hoặc dưới hầm sâu, nơi khó dùng tay tác dụng lực trực tiếp.

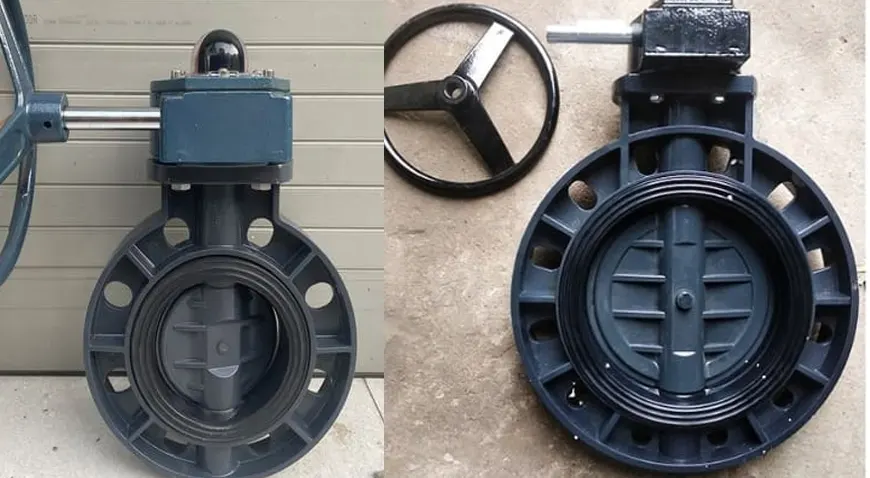

Van bướm nhựa tay quay (Gear Operated Plastic Butterfly Valve)

Để giải quyết bài toán vận hành cho các đường ống kích thước lớn, van bướm nhựa tay quay (hay van bướm vô lăng) được thiết kế tích hợp thêm một hộp số trợ lực (Gearbox).

Đặc điểm thiết kế: Thay vì dùng tay gạt trực tiếp, người dùng sẽ xoay một chiếc vô lăng. Vô lăng này kết nối với hộp số chứa hệ thống bánh răng cơ truyền động trục vít. Khi xoay vô lăng nhiều vòng, trục van mới xoay được 1 góc nhỏ.

Kích thước phổ biến: Thường ứng dụng cho các đường ống từ trung bình đến rất lớn: DN100 (4 inch) lên đến DN600 (24 inch) hoặc lớn hơn nữa.

Ưu điểm:

Trợ lực tuyệt vời: Nhờ tỷ số truyền của hộp số bánh răng, người vận hành có thể đóng/mở những chiếc van khổng lồ một cách cực kỳ nhẹ nhàng mà không tốn nhiều sức.

Độ chính xác cao: Cho phép điều chỉnh góc mở của cánh bướm một cách từ từ và chính xác, giảm thiểu hiện tượng “búa nước” (Water hammer) gây nứt vỡ đường ống do đóng/mở quá đột ngột.

Van giữ vị trí rất chắc chắn, không bị áp lực nước làm trôi góc mở.

Nhược điểm:

Thời gian đóng/mở lâu hơn so với van tay gạt (phải xoay vô lăng nhiều vòng).

Kích thước cồng kềnh hơn do có thêm bộ phận hộp số.

Giá thành cao hơn so với van bướm tay gạt cùng kích cỡ.

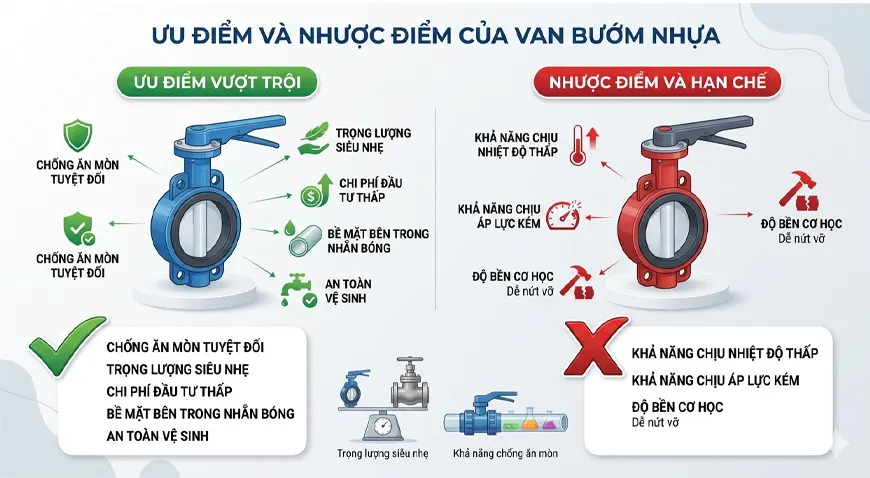

Ưu Điểm Và Nhược Điểm Của Van Bướm Nhựa

Để quyết định xem van bướm nhựa có phù hợp với hệ thống của bạn hay không, cần nắm rõ các ưu và nhược điểm của dòng sản phẩm này.

Ưu điểm vượt trội:

Khả năng chống ăn mòn tuyệt đối: Đây là điểm “ăn tiền” nhất. Nhựa PVC, CPVC không bị rỉ sét, oxy hóa hay ăn mòn bởi các hóa chất mạnh (axit sulfuric, axit clohydric, xút vô cơ…), môi trường muối biển.

Trọng lượng siêu nhẹ: Nhẹ hơn rất nhiều (chỉ bằng 1/3 hoặc 1/4) so với van gang, inox. Điều này giúp giảm tải trọng cho đường ống, đồng thời giúp quá trình vận chuyển, thi công, bảo dưỡng trở nên dễ dàng và tiết kiệm chi phí nhân công.

Chi phí đầu tư thấp: Giá van bướm nhựa thường rẻ hơn đáng kể so với van Inox hoặc van thép chống ăn mòn, mang lại bài toán kinh tế hiệu quả cho các dự án quy mô lớn.

Bề mặt bên trong nhẵn bóng: Giảm thiểu ma sát với lưu chất, không gây tắc nghẽn, không bám cặn, đảm bảo tốc độ dòng chảy luôn đạt mức tối đa.

An toàn vệ sinh: Các loại nhựa như UPVC đạt tiêu chuẩn an toàn không độc hại, rất phù hợp ứng dụng trong hệ thống nước sạch, thực phẩm.

Nhược điểm và hạn chế:

Khả năng chịu nhiệt độ thấp: Nhựa dễ bị biến dạng ở nhiệt độ cao. Van nhựa thông thường chỉ chịu được nhiệt độ từ 0 – 60°C. Ngay cả các loại nhựa chuyên dụng như PVDF cũng chỉ chịu được tối đa khoảng 120°C. Không thể dùng cho hệ thống hơi nóng, lò hơi.

Khả năng chịu áp lực kém: Áp suất làm việc tối đa của van bướm nhựa thường chỉ rơi vào khoảng PN10 (10 bar) đến PN16 (16 bar). Nếu áp suất hệ thống vượt quá mức này, van có nguy cơ bị nứt vỡ.

Độ bền cơ học: Dễ bị nứt vỡ nếu chịu tác động vật lý mạnh (rơi rớt, va đập mạnh) so với tính dẻo dai của kim loại.

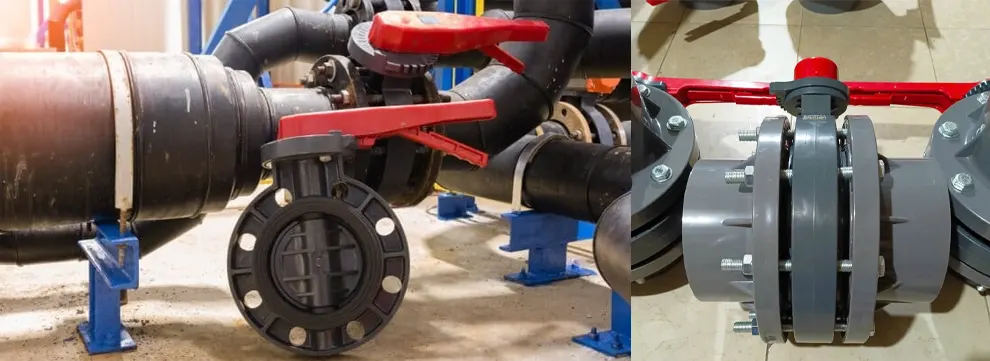

Ứng Dụng Thực Tế Của Van Bướm Nhựa

Nhờ những đặc tính cơ học và hóa học đặc biệt, van bướm nhựa ngày càng phổ biến và không thể thiếu trong nhiều ngành công nghiệp mũi nhọn cũng như dân dụng:

Hệ thống xử lý nước thải và nước cấp: Sử dụng rộng rãi tại các trạm bơm, nhà máy xử lý nước sinh hoạt, xử lý nước thải khu công nghiệp. Van không bị rỉ sét nên đảm bảo chất lượng nước và tuổi thọ hệ thống.

Ngành công nghiệp hóa chất: Ứng dụng trong các đường ống dẫn axit, bazo, muối, dung môi hóa học tại các nhà máy sản xuất phân bón, xi mạ, thuộc da, sản xuất giấy.

Hệ thống nuôi trồng thủy hải sản & Hồ bơi: Nước mặn và hóa chất clo trong hồ bơi ăn mòn kim loại rất nhanh. Van bướm nhựa là giải pháp hoàn hảo, an toàn cho sinh vật và có độ bền nhiều năm.

Hệ thống tưới tiêu nông nghiệp: Sử dụng tại các trang trại, hệ thống tưới tự động do giá thành rẻ, dễ thi công trên diện tích rộng.

Ngành công nghiệp thực phẩm & đồ uống: Dùng cho các hệ thống đường ống dẫn nguyên liệu lỏng, nước giải khát ở nhiệt độ thường.

Kinh Nghiệm Lựa Chọn Và Lưu Ý Khi Lắp Đặt

Tiêu chí chọn mua van bướm nhựa:

Xác định môi chất: Nếu là nước sạch/nước thải bình thường, chọn nhựa UPVC. Nếu là hóa chất ăn mòn mạnh, bắt buộc phải nâng cấp lên CPVC, PPH hoặc PVDF đi kèm gioăng PTFE.

Kiểm tra nhiệt độ và áp suất: Luôn đảm bảo nhiệt độ và áp suất thực tế của hệ thống không vượt quá giới hạn thiết kế của van (thường ghi rõ trên thân van).

Lựa chọn kiểu vận hành: Với ống DN50 – DN150, nên chọn tay gạt để tiết kiệm chi phí và thao tác nhanh. Với ống từ DN200 trở lên, hãy ưu tiên tay quay để vận hành an toàn và nhẹ nhàng.

Lưu ý khi lắp đặt:

Mở đĩa van góc khoảng 20-30 độ trước khi siết bulong mặt bích. Nếu đóng kín hoàn toàn van rồi mới siết bulong, gioăng có thể bị kẹp chặt, làm biến dạng khiến lần mở đầu tiên bị kẹt, có thể gãy trục hoặc đứt gioăng.

Siết bulong đều tay theo sơ đồ đối xứng (hình ngôi sao) để đảm bảo mặt bích ép đều lên gioăng van, tránh tình trạng vênh, hở gây rò rỉ.

Sử dụng đúng tiêu chuẩn mặt bích (JIS, DIN, ANSI, BS) giữa đường ống và van để các lỗ bulong khớp nhau tuyệt đối.

Lắp đặt thêm các giá đỡ đường ống ở khu vực gần van để giảm tải trọng cơ học lên thân van nhựa.

Kết Luận

Van bướm nhựa (bao gồm cả dòng tay gạt và tay quay) là một bước tiến quan trọng trong ngành vật tư thiết bị đường ống. Dù không thể thay thế van kim loại ở các môi trường khắc nghiệt về nhiệt độ và áp suất cực cao, nhưng với những hệ thống nước sạch, nước thải, và đặc biệt là hệ thống hóa chất, van bướm nhựa luôn là sự lựa chọn số 1 nhờ tính kinh tế, khả năng chống ăn mòn và độ bền bỉ đáng kinh ngạc.

Hiểu rõ cấu tạo, nguyên lý và biết cách phân loại sẽ giúp các kỹ sư, nhà thầu và người sử dụng chọn đúng thiết bị, tiết kiệm chi phí đầu tư và đảm bảo an toàn tuyệt đối cho hệ thống đường ống của mình.
