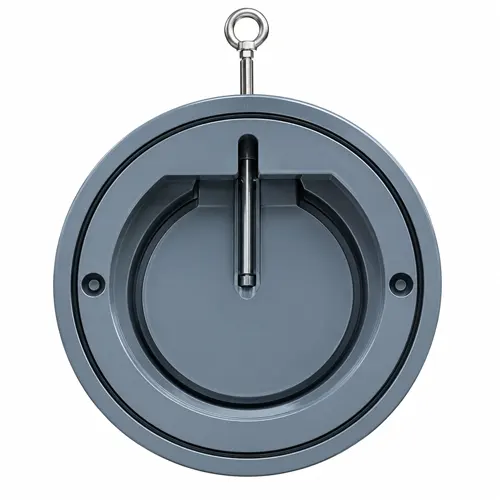

Van một chiều dạng wafer Asahi

Mô tả

Cập nhật lần cuối ngày 16/09/2026 lúc 08:15 sáng

Hiện tượng chảy ngược (backflow) và búa nước (water hammer) luôn là “cơn ác mộng” đối với bất kỳ hệ thống chất lỏng công nghiệp nào, đặc biệt là ở các đường ống khẩu độ lớn từ 4 đến 12 inch (80 – 300 mm). Khối lượng chất lỏng khổng lồ dội ngược có thể phá nát bơm, xé toạc mối nối và đánh sập toàn bộ dây chuyền sản xuất chỉ trong tích tắc.

Giải pháp truyền thống thường cồng kềnh, nặng nề và dễ bị ăn mòn hóa học. Tuy nhiên, với van một chiều dạng wafer Asahi (Wafer Check Valve), bài toán dòng chảy ngược được giải quyết một cách thanh thoát nhưng cực kỳ mạnh mẽ. Bài viết này sẽ phân tích sâu vào động lực học chất lỏng, ưu điểm vật liệu và kỹ thuật lắp đặt chuẩn xác của dòng van Asahi 4-12 inch, mang lại góc nhìn toàn diện cho các kỹ sư và nhà thầu dự án.

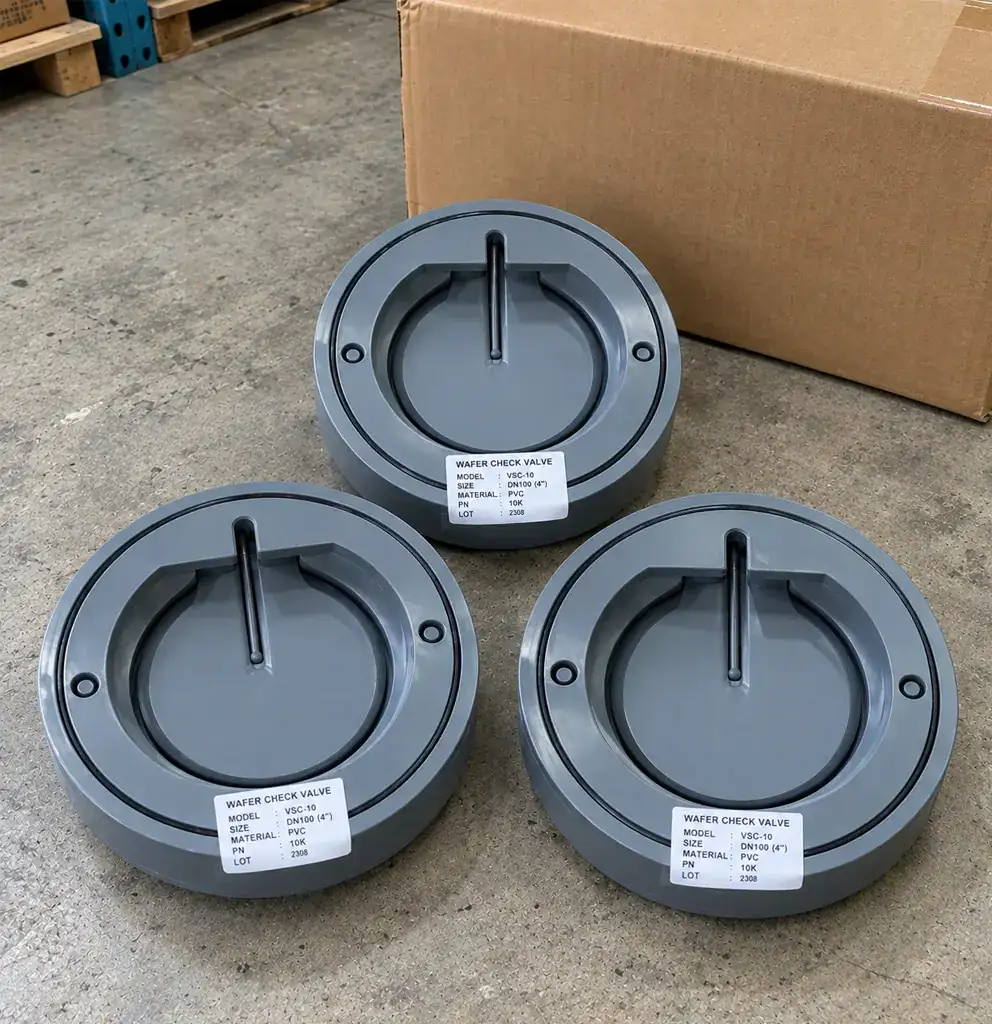

Tại Sao Kích Thước 4-12 Inch (80-300mm) Đòi Hỏi Thiết Kế Wafer Đặc Biệt?

Trong kỹ thuật cơ lưu chất, đường kính ống càng lớn, khối lượng nước và động năng đi kèm càng tỷ lệ thuận theo cấp số nhân. Một ống 10 inch chứa lượng chất lỏng lớn hơn rất nhiều so với ống 2 inch, do đó áp lực dội ngược khi bơm dừng đột ngột là vô cùng khủng khiếp.

Triệt Tiêu Xung Lực Búa Nước Hiệu Quả

Sự ưu việt của thiết kế Wafer (dạng kẹp) từ thương hiệu Asahi nằm ở hành trình đóng của đĩa van. Khi vận tốc dòng chảy giảm dần về không, đĩa van với lò xo trợ lực (hoặc bản lề thiết kế đặc biệt) sẽ phản ứng gần như ngay lập tức, đóng kín trước khi dòng chảy ngược kịp gia tốc. Điều này làm giảm thiểu tối đa hiện tượng phản ứng vật lý bất lợi bên trong thân van, triệt tiêu động năng sinh ra búa nước.

Tối Ưu Hóa Không Gian Lắp Đặt Và Trọng Lượng

Các dòng van một chiều lá lật (swing check valve) truyền thống bằng gang hoặc thép ở kích cỡ 8 đến 12 inch có thể nặng đến hàng trăm kilogram, đòi hỏi giá đỡ phức tạp. Ngược lại, van wafer Asahi bằng vật liệu nhựa nhiệt dẻo có trọng lượng chỉ bằng 1/5, thiết kế siêu mỏng cho phép kẹp gọn gàng ngay giữa hai mặt bích. Sự nhỏ gọn này tiết kiệm không gian quý giá trong các trạm bơm và hệ thống đường ống chằng chịt.

Tìm hiểu thêm: Rọ bơm bi nhựa Asahi

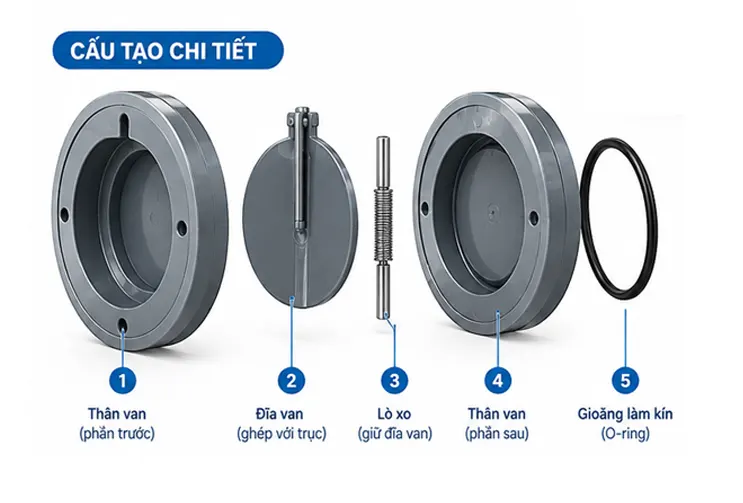

Giải Mã Cấu Tạo Và Động Lực Học Dòng Chảy

Một chiếc van wafer Asahi nhìn từ bên ngoài có vẻ đơn giản, nhưng bên trong là sự tính toán kỹ lưỡng về khí động học và cơ học vật liệu.

• Thân van (Body): Thiết kế dạng đĩa tròn, đúc nguyên khối vững chắc. Đường kính trong được vát nhẵn tuyệt đối nhằm giảm thiểu hiện tượng tổn thất áp suất (pressure drop) khi chất lỏng đi qua.
• Đĩa van (Disc): Bộ phận quan trọng nhất, thường gồm một hoặc hai lá (dual-plate) mở ra dưới áp lực của dòng chảy tới và đóng lại ngay lập tức khi áp lực giảm. Bề mặt đĩa van được thiết kế để phân tán lực ép đồng đều.
• Trục và Bản lề (Pin & Hinge): Thường không tiếp xúc trực tiếp với hóa chất (hoặc được bọc kín), đảm bảo đĩa van xoay quanh trục một cách mượt mà không bị kẹt hay bám cặn.
• Gioăng làm kín (O-Ring / Seat): Sử dụng EPDM cao cấp hoặc FKM (Viton), tạo ra một rào cản đàn hồi chống rò rỉ 100% khi van ở trạng thái đóng hoàn toàn.

Nguyên lý động lực học: Khi dòng chất lỏng đi qua, áp năng đẩy đĩa van mở ra theo góc tối đa (thường tiệm cận 90 độ), tạo không gian mở rộng nhất cho lưu lượng đi qua. Việc duy trì góc mở tối đa giúp giới hạn sự mài mòn lên đĩa van và gioăng. Khi áp suất đầu vào giảm, trọng lực và chênh lệch áp suất tức thời sẽ ép chặt đĩa van vào đệm làm kín.

Lợi Thế Vật Liệu Nhựa Tiên Tiến: Bức Tường Thành Chống Ăn Mòn

Môi trường công nghiệp hiếm khi thân thiện. Hóa chất, nước biển, dung môi hay các chất lưu có tính axit cao luôn rình rập phá hủy kim loại. Asahi đã ứng dụng các dòng nhựa polyme hàng đầu để đúc van, đáp ứng mọi điều kiện khắc nghiệt nhất.

Việc lựa chọn đúng vật liệu (ví dụ: dùng PVDF thay vì uPVC cho hệ thống nước biển nồng độ muối cao) quyết định trực tiếp đến tuổi thọ của cụm van và độ an toàn của toàn bộ dự án. Vậy nên V-ON chúng tôi lựa chọn van một chiều nhựa Aashi để cung cấp cho các dự án lớn nhỏ, vì sự chắn chắn cũng như chất lượng luôn đứng hàng đầu.

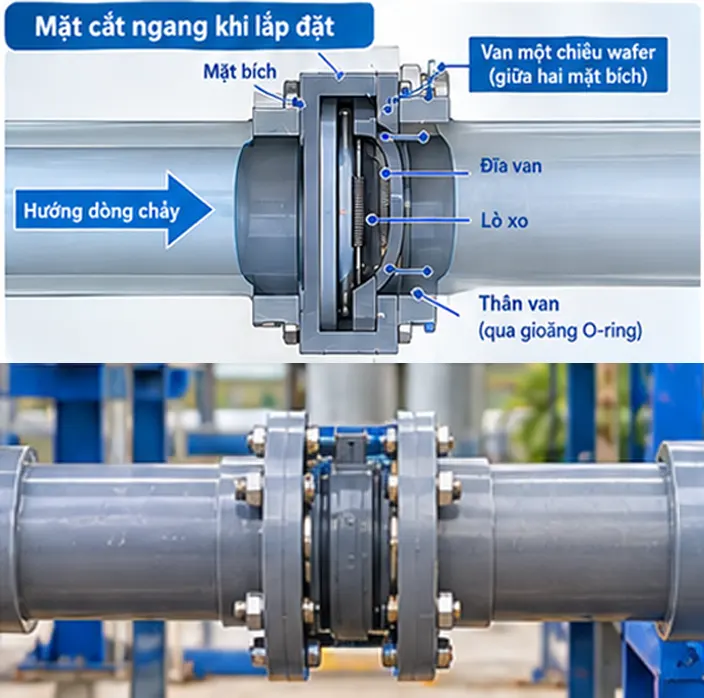

Hướng Dẫn Kỹ Thuật: Lắp Đặt Van Một Chiều Wafer Giữa Hai Mặt Bích Chuẩn Xác

Việc lắp đặt một thiết bị đường kính 8-12 inch đòi hỏi sự chính xác tuyệt đối. Khác với van bi nhựa hay van bướm nhựa thông thường, van một chiều dạng wafer không có mặt bích liền thân mà phụ thuộc hoàn toàn vào lực ép của hai mặt bích hai bên (thường là mặt bích chuẩn DIN, ANSI hoặc JIS).

Bước 1: Chuẩn Bị Vị Trí Và Định Hướng

• Kiểm tra hướng mũi tên: Trên thân van Asahi luôn có một mũi tên đúc nổi chỉ định hướng của dòng chảy. Tuyệt đối không lắp ngược, điều này sẽ khóa chặn hoàn toàn hệ thống.
• Khoảng cách tối thiểu: Để giảm thiểu hiện tượng nhiễu loạn dòng chảy (turbulence) làm rung lắc đĩa van, hãy đảm bảo khoảng cách từ bơm hoặc phụ kiện góc (co, tê) đến van bằng ít nhất 5 lần đường kính ống (5D).

Bước 2: Đưa Van Vào Giữa Hai Mặt Bích

• Nới rộng khoảng cách giữa hai mặt bích trên đường ống vừa đủ để luồn van vào.
• Không cần sử dụng thêm gioăng mặt bích (flange gasket) đối với nhiều dòng Wafer Asahi vì bản thân lớp đệm O-ring trên thân van đã làm nhiệm vụ làm kín khi bị ép chặt.
• Sử dụng bulong xuyên (stud bolts) để xỏ qua các lỗ trên mặt bích. Thân van wafer sẽ được định tâm nhờ vào vòng tròn tạo bởi các bulong này.

Bước 3: Siết Bulong Theo Nguyên Tắc Ngôi Sao (Cross-Pattern)

• Để tránh làm vênh thân van nhựa, không bao giờ siết chặt hoàn toàn một bulong rồi mới sang bulong khác.
• Hãy vặn tay tất cả các đai ốc cho đến khi vừa chạm mặt bích.
• Sử dụng cờ lê lực (torque wrench) siết theo hình ngôi sao (siết góc 12h, sau đó đến góc 6h, tiếp theo là 3h và 9h). Tăng lực siết từ từ (khoảng 30%, 60% rồi 100% lực vặn tiêu chuẩn do nhà sản xuất quy định).

Tối Ưu Hóa Tuổi Thọ: Những Yếu Tố Thường Bị Bỏ Quên

Ngay cả một chiếc van chất lượng cao như van nhựa Asahi cũng cần được giám sát trong vận hành:

Chất lượng lưu chất: Các cặn bẩn lớn, sỏi đá, hoặc rác thải trong ống có thể chèn vào giữa đĩa van và đệm làm kín, khiến van đóng không khít. Lắp đặt thêm một thiết bị Y lọc nhựa (Y-Strainer) ở thượng nguồn là biện pháp bảo vệ hoàn hảo.

Kiểm tra gioăng định kỳ: EPDM và FKM có tuổi thọ cao, nhưng nếu hệ thống trải qua sự thay đổi nhiệt độ đột ngột liên tục, gioăng có thể bị lão hóa. Việc lập lịch bảo dưỡng, tháo van kiểm tra bề mặt đĩa và gioăng mỗi 1-2 năm là cần thiết với đường ống công nghiệp trọng điểm.

Câu Hỏi Thường Gặp (FAQ) Về Van Một Chiều Wafer Asahi 4-12 Inch

Việc lựa chọn van một chiều Wafer Asahi (4-12 inch) không chỉ là một quyết định mua sắm vật tư, mà là một khoản đầu tư dài hạn vào sự ổn định, an toàn và tối ưu hóa chi phí vận hành cho bất kỳ hệ thống đường ống công nghiệp nào.
