Y lọc nhựa bảo vệ van và máy bơm khỏi hỏng hóc như thế nào?
Trong bất kỳ hệ thống đường ống công nghiệp, nông nghiệp hay dân dụng nào, van và máy bơm luôn là những thiết bị đóng vai trò trái tim, điều tiết và duy trì dòng chảy của lưu chất. Tuy nhiên, đây cũng là những thiết bị có cấu tạo phức tạp, giá trị cao và rất dễ bị tổn thương bởi các tác nhân dị vật lẫn trong dòng chảy như cát, sỏi, rỉ sét, rong rêu hay mảnh vỡ. Để giải quyết bài toán này, Y lọc nhựa (Plastic Y-Strainer) đã ra đời như một “người bảo vệ” thầm lặng nhưng đầy quyền năng.
Vậy, chính xác thì Y lọc nhựa là gì? Cơ chế hoạt động của nó ra sao? Và quan trọng nhất là Y lọc nhựa bảo vệ van và máy bơm khỏi hỏng hóc như thế nào? Bài viết chuyên sâu dưới đây sẽ cung cấp cho bạn cái nhìn toàn diện và chi tiết nhất về thiết bị không thể thiếu này.
Y Lọc Nhựa Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
Để hiểu cách một thiết bị bảo vệ toàn bộ hệ thống, trước tiên chúng ta cần nắm rõ bản chất của nó.
Khái niệm Y lọc nhựa
Y lọc nhựa (hay còn gọi là van chữ Y lọc rác, lọc chữ Y bằng nhựa) là một phụ kiện ống nước hình chữ “Y”, được lắp đặt trực tiếp trên hệ thống đường ống. Nhiệm vụ chính của nó là lọc và giữ lại các cặn bã, dị vật, tạp chất dạng rắn có trong dòng chảy của lưu chất (nước, hóa chất, dầu, khí…) trước khi dòng chảy đó đi vào các thiết bị đắt tiền như máy bơm, van điều khiển, đồng hồ đo lưu lượng, v.v.
Việc được chế tạo từ các loại nhựa chuyên dụng như uPVC, cPVC, PP, hay PVDF giúp Y lọc nhựa có khả năng chống ăn mòn hóa học vượt trội so với các loại Y lọc bằng gang hay thép.
Cấu tạo chi tiết của Y lọc nhựa
Một chiếc Y lọc nhựa tiêu chuẩn được cấu thành từ 3 bộ phận cốt lõi:
Thân van (Body): Được đúc nguyên khối từ nhựa (uPVC, cPVC, PP…), có hình dáng chữ “Y”. Thân van chịu áp lực trực tiếp từ dòng chảy và môi trường bên ngoài. Hai đầu của thân van có thể được thiết kế dạng nối ren, dán keo hoặc mặt bích để kết nối với đường ống.
Lưới lọc (Filter Mesh/Screen): Đây là “trái tim” của Y lọc. Lưới lọc thường được làm bằng thép không gỉ (Inox 304/316) hoặc nhựa tổng hợp chống ăn mòn. Lưới có các mắt lưới (lỗ lọc) với kích thước siêu nhỏ, được tính bằng đơn vị Mesh hoặc Micron. Kích thước mắt lưới quyết định kích cỡ của hạt cặn bé nhất mà Y lọc có thể giữ lại. Lưới được đặt ở nhánh chéo hướng xuống của chữ Y.
Nắp xả cặn (Blow-off Cap / Cleanout Cap): Nằm ở phần đuôi của nhánh chữ Y chứa lưới lọc. Nắp này có thể tháo rời dễ dàng nhờ thiết kế ren vặn. Khi cần bảo trì, người dùng chỉ cần mở nắp này để lấy lưới lọc ra vệ sinh và xả toàn bộ rác thải ra ngoài mà không cần phải tháo toàn bộ thân Y lọc khỏi hệ thống.
Nguyên lý hoạt động
Nguyên lý làm việc của Y lọc nhựa cực kỳ đơn giản nhưng mang lại hiệu quả cơ học tuyệt đối. Khi lưu chất (nước, hóa chất…) mang theo cặn bẩn chảy qua hệ thống và đi vào Y lọc, thiết kế hình chữ Y sẽ điều hướng toàn bộ dòng chảy đi xuyên qua lớp lưới lọc.
Lúc này, chất lỏng sẽ đi lọt qua các mắt lưới và tiếp tục hành trình đến van và máy bơm. Trong khi đó, các tạp chất, rác thải, cặn rắn có kích thước lớn hơn mắt lưới sẽ bị cản lại và đọng xuống phần đáy của nhánh chữ Y. Theo thời gian, lượng rác thải này sẽ tích tụ lại, và người vận hành định kỳ sẽ mở nắp xả để làm sạch.

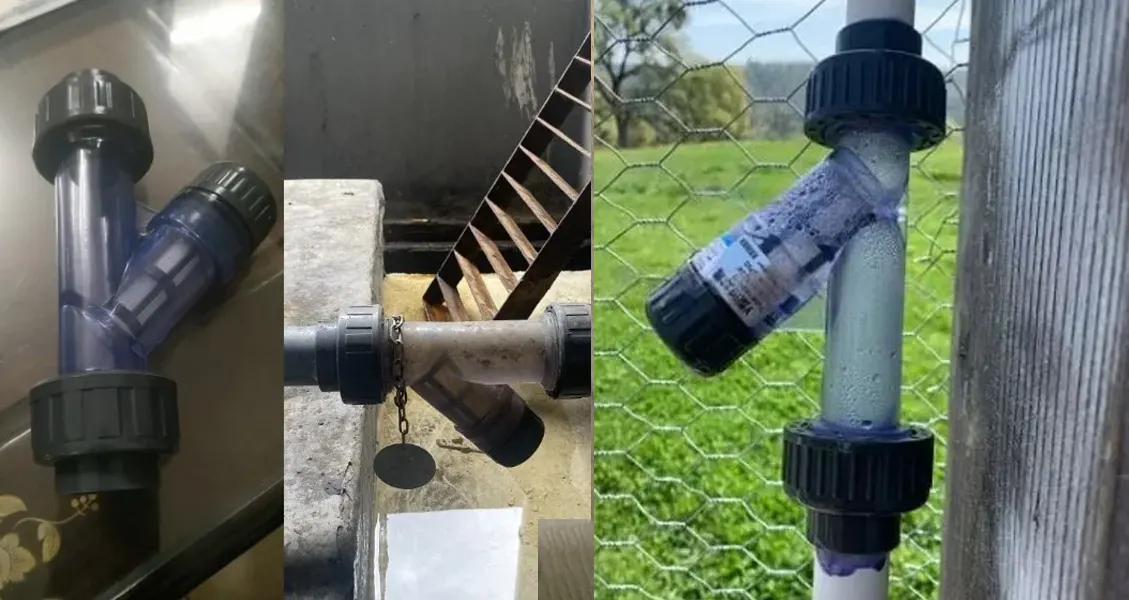

Những “Sát Thủ” Thầm Lặng Đang Đe Dọa Van Và Máy Bơm Của Bạn
Để thấy được giá trị của Y lọc nhựa, hãy cùng điểm qua những tác nhân có thể gây tử vong cho các thiết bị đường ống:
Cát, sỏi, đất đá: Thường xuất hiện trong hệ thống bơm nước ngầm, nước giếng khoan, hoặc nước sông hồ. Chúng có tính mài mòn cực cao.
Rỉ sét và vảy hàn: Trong các hệ thống ống kim loại cũ hoặc hệ thống mới thi công, các mảnh vảy hàn, mảnh rỉ sét bong tróc sẽ đi theo dòng chảy. Đây là những vật liệu rất cứng.
Rong rêu, thực vật thủy sinh: Sinh sôi trong các tháp giải nhiệt, hồ bơi, đường ống lộ thiên. Chúng không cứng nhưng lại kết dính và tạo thành các búi lớn.
Rác thải sinh hoạt/Công nghiệp: Mảnh nilon, tóc, sợi vải, mẩu gỗ, nhựa vụn vô tình rơi vào bồn chứa.
Nếu không có Y lọc chặn lại, toàn bộ “đội quân sát thủ” này sẽ trực tiếp lao vào buồng bơm và cơ cấu đóng mở của van. Hậu quả là gì? Phần 3 và 4 sẽ giải đáp chi tiết.

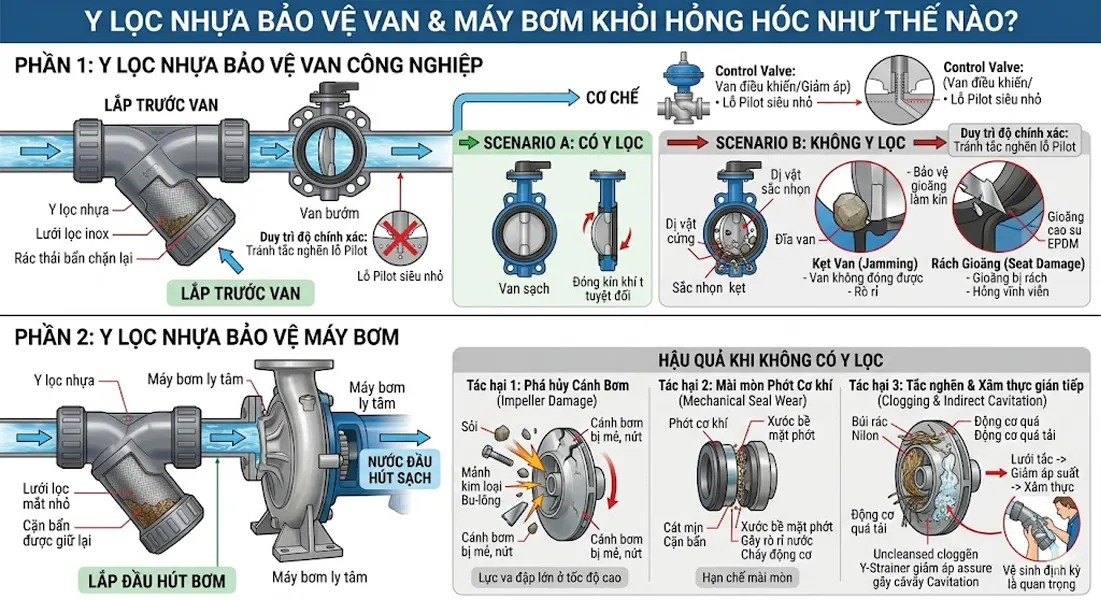

Y Lọc Nhựa Bảo Vệ Van Khỏi Hỏng Hóc Như Thế Nào?
Van công nghiệp (như van bướm, van bi, van cổng, van một chiều, van điện từ) là thiết bị dùng để đóng/mở hoặc điều tiết lưu lượng dòng chảy. Cơ cấu của van thường yêu cầu độ kín khít tuyệt đối. Y lọc nhựa bảo vệ van qua các phương diện sau:
Ngăn chặn hiện tượng kẹt van (Jamming)
Trong các loại van như van cổng hoặc van bi, nếu một viên sỏi hoặc một mảnh kim loại kẹt vào giữa đĩa van (hoặc bi van) và gioăng làm kín, van sẽ không thể đóng lại hoàn toàn. Khi van không đóng kín, rò rỉ sẽ xảy ra. Y lọc nhựa giữ lại những dị vật cứng này, đảm bảo hành trình cơ học đóng/mở của van diễn ra mượt mà, không gặp vật cản.
Bảo vệ gioăng làm kín (Seat & Seals) khỏi bị rách
Gioăng làm kín của van thường được làm từ các loại cao su mềm như EPDM, PTFE, NBR. Khi một dị vật sắc nhọn (như phoi tiện, mạt sắt, thủy tinh vỡ) bị kẹp vào giữa thân van và đĩa van trong quá trình đóng lại với lực ép lớn, nó sẽ trực tiếp cứa rách gioăng cao su. Một khi gioăng bị rách, van sẽ mất khả năng làm kín vĩnh viễn và phải thay thế phụ tùng rất tốn kém. Y lọc chặn đứng các vật sắc nhọn này trước khi chúng kịp tiếp cận van.
Duy trì độ chính xác cho van điều khiển và van giảm áp
Đối với các loại van điều khiển bằng khí nén/điện hoặc van giảm áp, bên trong cấu tạo của chúng có rất nhiều các lỗ pilot (lỗ dẫn áp) siêu nhỏ. Chỉ cần một chút cặn bẩn lọt vào làm tắc nghẽn các lỗ pilot này, van điều khiển sẽ hoạt động sai lệch, mất kiểm soát áp suất, gây ra nguy cơ bục nổ đường ống. Việc lắp đặt Y lọc nhựa ngay trước các cụm van điều khiển là tiêu chuẩn kỹ thuật bắt buộc để đảm bảo an toàn vận hành.
Cơ Chế Y Lọc Nhựa Bảo Vệ Máy Bơm Khỏi Hỏng Hóc
Máy bơm là thiết bị cung cấp động năng cho dòng chảy. Một chiếc máy bơm công nghiệp có giá trị từ vài triệu đến hàng trăm triệu đồng. Việc hỏng máy bơm không chỉ gây thiệt hại về thiết bị mà còn làm đình trệ toàn bộ quy trình sản xuất.
Ngăn chặn sự phá hủy cánh bơm (Impeller Damage)
Cánh bơm (Impeller) quay với tốc độ rất cao (thường từ 1450 đến 2900 vòng/phút). Khi các vật rắn như sỏi, bu-lông rơi vãi, mảnh kim loại đi vào buồng bơm, chúng sẽ va đập vào cánh bơm đang quay ở tốc độ cao. Lực va đập này có thể làm nứt, mẻ, vỡ gãy cánh bơm ngay lập tức. Y lọc nhựa đóng vai trò như một chiếc “khiên đỡ”, nhốt các dị vật này lại ở lưới lọc, giữ cho buồng bơm luôn chỉ tiếp nhận chất lỏng thuần túy.
Hạn chế mài mòn trục và phớt cơ khí (Mechanical Seal)
Phớt cơ khí là bộ phận ngăn không cho nước rò rỉ ra phần động cơ điện của máy bơm. Phớt gồm các mặt chà rất nhẵn và chính xác. Nếu nước có chứa nhiều cát mịn và cặn bẩn lọt vào buồng bơm, chúng sẽ chui vào các khe hở của phớt cơ khí, hoạt động như một lớp giấy nhám chà xát liên tục làm xước bề mặt phớt. Hậu quả là máy bơm bị rò rỉ nước, làm cháy động cơ. Y lọc nhựa (với lưới lọc mắt nhỏ) sẽ lọc bớt các hạt mài mòn này, kéo dài tuổi thọ của phớt bơm.
Phòng tránh tắc nghẽn và hiện tượng xâm thực (Cavitation) gián tiếp
Nếu các búi rác, nilon rác thải đi vào cánh bơm, chúng sẽ quấn chặt lấy trục hoặc bịt kín các rãnh của cánh bơm, làm động cơ quá tải, sinh nhiệt và cháy cuộn dây. Tuy nhiên, cần lưu ý: Việc sử dụng Y lọc cũng cần bảo trì đúng cách. Nếu lưới của Y lọc bị tắc nghẽn bởi quá nhiều rác mà không được vệ sinh, nó sẽ làm giảm áp suất đầu hút của máy bơm (choking the pump), dẫn đến hiện tượng xâm thực (Cavitation) – bọt khí hình thành và vỡ ra gây áp lực phá hủy cánh bơm. Do đó, bảo vệ máy bơm không chỉ là lắp Y lọc, mà còn là làm sạch Y lọc định kỳ.

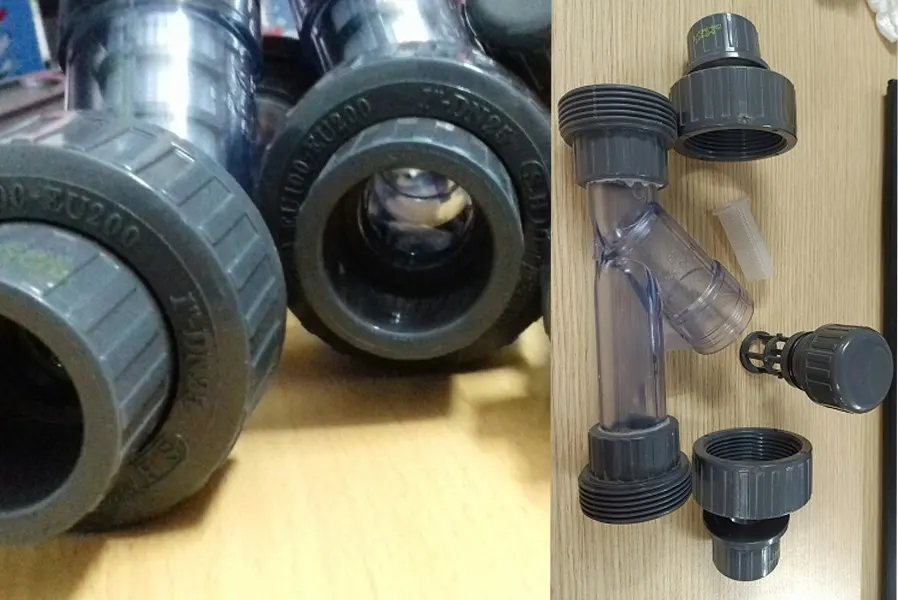

Tại Sao Nên Chọn Y Lọc Bằng “Nhựa” Chứ Không Phải Vật Liệu Khác?
Trên thị trường có Y lọc gang, Y lọc đồng, Y lọc inox. Vậy tại sao Y lọc nhựa lại được ưa chuộng và có vị trí đứng riêng biệt, đặc biệt là các dòng nhựa PVC, UPVC, CPVC hay PVDF?
Khả năng chống ăn mòn hóa học tuyệt đối
Đây là ưu điểm lớn nhất. Trong các hệ thống xử lý nước thải, nhà máy sản xuất hóa chất, xi mạ, hoặc sản xuất phân bón, lưu chất thường chứa axit (HCl, H2SO4) hoặc bazơ (NaOH) nồng độ cao. Kim loại như gang hoặc inox 304 sẽ nhanh chóng bị rỉ sét, ăn mòn và thủng. Y lọc nhựa trơ với hầu hết các loại hóa chất thông thường, đảm bảo độ bền hàng chục năm.
Không gây ô nhiễm thứ cấp (Non-toxic & No Rusting)
Trong hệ thống lọc nước RO tinh khiết, nước giải khát, chế biến thực phẩm, hoặc bể cá koi, việc rỉ sét bong ra từ đường ống là điều cấm kỵ. Nhựa uPVC và cPVC là những vật liệu an toàn, không tạo ra rỉ sét, không làm thay đổi tính chất hóa học, màu sắc hay mùi vị của chất lỏng đi qua nó.
Trọng lượng nhẹ, dễ dàng thi công
Y lọc nhựa nhẹ hơn gang hay thép từ 4 đến 6 lần. Điều này giúp giảm tải trọng cho hệ thống giá đỡ đường ống. Hơn nữa, việc lắp ráp Y lọc nhựa rất đơn giản, thường sử dụng phương pháp dán keo lạnh (solvent cement) hoặc vặn ren nhẹ nhàng, không cần đến thiết bị hàn cắt cồng kềnh hay các mặt bích gang nặng nề.
Hiệu quả kinh tế cao (Tiết kiệm chi phí)
So với Y lọc Inox 316 dùng cho môi trường hóa chất, Y lọc nhựa (đặc biệt là uPVC) có giá thành rẻ hơn rất nhiều, giúp chủ đầu tư tối ưu hóa chi phí vật tư dự án mà vẫn đảm bảo được hiệu năng và độ an toàn tương đương.
Ứng Dụng Thực Tế Của Y Lọc Nhựa Trong Các Ngành Công Nghiệp
Sự đa năng của Y lọc nhựa đã giúp nó có mặt trong vô số các ứng dụng thực tiễn:
Hệ thống xử lý nước (Water Treatment): Bảo vệ các màng lọc RO, van điều khiển tự động trong hệ thống làm mềm nước, lọc nước cấp và xử lý nước thải sinh hoạt.
Ngành công nghiệp hóa chất: Lắp đặt tại các hệ thống bơm chiết rót axit, dung môi, kiềm, đảm bảo hóa chất lưu thông sạch sẽ, bảo vệ các máy bơm định lượng đắt đỏ.
Hồ bơi và công viên nước (Pools & Spas): Rất phổ biến trong việc lọc tóc, lá cây, cặn bẩn trước khi nước đi vào hệ thống bình lọc cát và bơm tuần hoàn. Môi trường nước hồ bơi chứa nhiều Clo, nên Y lọc nhựa là lựa chọn số 1 để chống ăn mòn.
Nông nghiệp & Tưới tiêu: Bảo vệ các béc phun sương, béc tưới nhỏ giọt khỏi bị nghẹt bởi cặn đất, rác từ ao hồ. Hệ thống châm phân bón tự động cũng sử dụng Y lọc nhựa để tránh nghẹt van điện từ.
Nuôi trồng thủy sản (Bể cá Koi, Farm tôm): Nhựa uPVC an toàn tuyệt đối cho cá, ngăn chặn cặn phân cá hoặc thức ăn thừa lớn đi vào phá hỏng bơm tạo dòng.
Hướng Dẫn Lắp Đặt Và Bảo Trì Y Lọc Nhựa Chuẩn Kỹ Thuật
Dù Y lọc nhựa có tốt đến đâu, nếu lắp sai kỹ thuật hoặc bỏ bê bảo trì, nó sẽ mất đi tác dụng, thậm chí gây phản tác dụng.
Lắp đặt đúng chiều và đúng vị trí
Chiều mũi tên: Trên thân mọi Y lọc nhựa đều đúc nổi một mũi tên chỉ hướng. Mũi tên này phải trùng với chiều của dòng chảy. Nếu lắp ngược, rác sẽ bị dồn vào phần mặt ngoài của lưới thay vì chui vào trong bầu lọc, dẫn đến tắc nghẽn ngay lập tức và hỏng rách lưới.
Vị trí lắp: Y lọc phải được lắp TRƯỚC thiết bị cần bảo vệ (trước máy bơm, trước đồng hồ nước, trước van điều khiển).
Tư thế lắp:
- Trên ống nằm ngang: Bầu xả cặn (nhánh chữ Y) phải hướng chéo xuống dưới đất. Điều này giúp trọng lực kéo cặn bẩn rơi xuống đáy nắp xả. Tuyệt đối không lắp bầu xả hướng lên trên trời.
- Trên ống thẳng đứng: Bầu xả cũng phải cắm chéo xuống dưới. Đặc biệt, lưu ý Y lọc chỉ nên lắp ở đường ống đứng khi dòng chảy đi từ trên xuống dưới. Nếu dòng chảy từ dưới lên, trọng lực sẽ khiến cặn bẩn rơi ngược trở lại đường ống khi tắt bơm.
Quy trình bảo trì và vệ sinh định kỳ
Như đã đề cập, rác tích tụ lâu ngày trong bầu Y lọc sẽ làm hẹp tiết diện dòng chảy, gây sụt áp (Pressure drop) nghiêm trọng, khiến máy bơm thiếu nước và bị xâm thực. Do đó, cần có lịch bảo trì:
Cô lập hệ thống: Đóng các van chặn ở hai đầu Y lọc để ngăn nước trào ra.
Xả áp suất: Đảm bảo hệ thống ống không còn áp lực tĩnh.
Tháo nắp xả: Dùng tay hoặc cờ lê dây đai nhẹ nhàng vặn nắp xả (Cleanout cap) ở dưới đáy Y lọc. (Lưu ý đặt chậu hứng nước thừa bên dưới).
Vệ sinh lưới lọc: Lấy lõi lưới lọc ra. Dùng vòi xịt nước áp lực nhẹ hoặc bàn chải mềm để chùi rửa các mắt lưới. Nếu lưới bằng nhựa bị rách, hoặc lưới inox bị biến dạng, cần thay lõi lưới mới.
Lắp ráp lại: Đưa lưới lọc trở lại vị trí cũ, kiểm tra vòng gioăng (O-ring) ở nắp xả xem có bị nứt/mòn không, sau đó vặn chặt nắp xả lại. Mở van từ từ để kiểm tra rò rỉ.
Tiêu Chí Chọn Mua Y Lọc Nhựa Chất Lượng Tối Ưu
Để chọn được sản phẩm phù hợp, bảo vệ hiệu quả van và máy bơm, bạn cần xem xét 3 yếu tố sau:
Chất liệu thân van (Body Material):
- uPVC: Phù hợp với nước sạch, nước sinh hoạt, hóa chất nhẹ, nhiệt độ < 60°C.
- cPVC: Dùng cho hóa chất mạnh, nước nóng lên đến 90°C.
- PP/PVDF: Dùng cho hóa chất siêu ăn mòn, môi trường khắc nghiệt.
Kích thước mắt lưới (Mesh/Micron Size): Mắt lưới càng nhỏ thì lọc càng sạch, nhưng càng dễ bị tắc và làm giảm áp suất dòng chảy.
- Nếu bảo vệ máy bơm công suất lớn khỏi sỏi đá: Cần mắt lưới to (khoảng 20 – 40 mesh).
- Nếu bảo vệ béc phun sương hoặc van điện từ nhạy cảm: Cần mắt lưới nhỏ (khoảng 80 – 100 mesh).
Kích cỡ và chuẩn kết nối: Kích thước Y lọc (DN15 – DN100…) phải tương thích với kích thước đường ống hiện tại. Cần chọn chuẩn kết nối phù hợp như dán keo (Socket), ren trong (Thread), hay mặt bích (Flange).
Câu Hỏi Thường Gặp (FAQs) Về Y Lọc Nhựa
Có thể dùng Y lọc nhựa thay thế cho máy lọc nước không?
Y lọc nhựa là lọc thô cơ học, chỉ giữ lại rác cỡ lớn, cặn bẩn, sỏi cát. Nó không thể lọc được vi khuẩn, kim loại nặng hòa tan hay mùi hôi. Do đó, nó chỉ là thiết bị tiền xử lý, không thể thay thế cho màng lọc RO hay màng lọc siêu sạch.
Bao lâu thì nên vệ sinh Y lọc nhựa một lần?
Điều này phụ thuộc hoàn toàn vào chất lượng nguồn nước của bạn. Với nước giếng khoan nhiều cát hoặc nước hồ bơi, bạn có thể phải vệ sinh hàng tuần. Với hệ thống nước máy sạch, có thể 3-6 tháng mới cần kiểm tra một lần. Hãy theo dõi áp suất đồng hồ sau Y lọc; nếu áp suất giảm đột ngột, đó là lúc cần vệ sinh.
Y lọc nhựa có chịu được áp suất cao không?
Hầu hết các Y lọc bằng nhựa uPVC chất lượng cao (như của các thương hiệu Tiền Phong, Bình Minh, Hershey, Sanking) đều có thể chịu được áp suất định mức PN10 (10 bar) hoặc PN16 (16 bar) ở nhiệt độ môi trường. Tuy nhiên, khi nhiệt độ lưu chất tăng lên, khả năng chịu áp lực của nhựa sẽ giảm xuống.
