Tại sao không được dùng van cổng nhựa để điều tiết lưu lượng nước?

Trong quá trình thiết kế, thi công và vận hành các hệ thống đường ống công nghiệp bằng vật liệu uPVC, cPVC, PPH, hay PVDF, việc lựa chọn đúng loại van cho từng chức năng là yếu tố sống còn. Một trong những sai lầm phổ biến và gây ra hậu quả tốn kém nhất mà nhiều kỹ sư, kỹ thuật viên hay người sử dụng mắc phải là sử dụng van cổng nhựa (Gate Valve) để điều tiết lưu lượng nước (tiết lưu).

Hầu hết mọi người cho rằng chỉ cần vặn cánh van đóng xuống một nửa hoặc một phần tư là có thể kiểm soát được lượng nước chảy qua. Tuy nhiên, về mặt cơ học lưu chất (Fluid Mechanics), hành động này kích hoạt một chuỗi các phản ứng vật lý bất lợi bên trong thân van, dẫn đến sự phá hủy nhanh chóng của hệ thống. Bài viết dưới đây sẽ phân tích chuyên sâu 5 lý do kỹ thuật giải thích tại sao nguyên tắc tối thượng là: Van cổng chỉ dùng để Đóng Hoàn Toàn hoặc Mở Hoàn Toàn (ON/OFF).

Tổng Quan Về Van Cổng Nhựa Và Triết Lý Thiết Kế Bản Nguyên

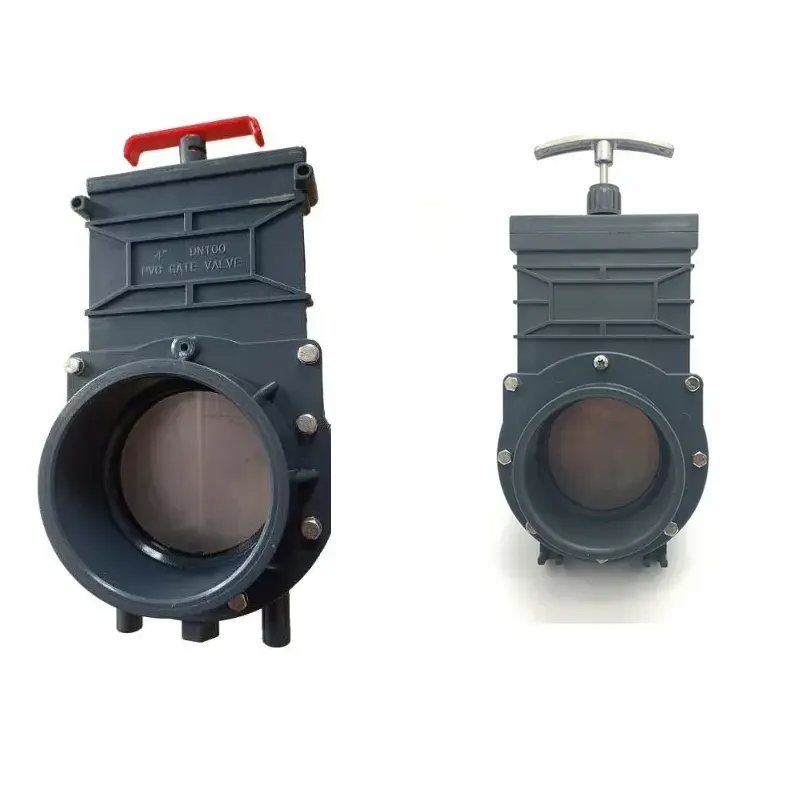

Trước khi đi sâu vào các hiện tượng vật lý phá hủy van, chúng ta cần hiểu rõ thiết kế nguyên bản của van cổng nhựa.

Van cổng (Gate Valve), hay còn gọi là van cửa, hoạt động dựa trên cơ chế một tấm chắn (đĩa van/cửa van) di chuyển lên xuống vuông góc với hướng của dòng chảy. Khi van mở hoàn toàn, tấm chắn này được kéo rút hẳn lên trên, nhường lại toàn bộ không gian cho mặt cắt ngang của đường ống.

Đặc tính thiết kế cốt lõi của van cổng nhựa:

• Lực cản dòng chảy bằng không (Zero Flow Resistance): Thiết kế rỗng hoàn toàn bên trong thân van khi mở giúp lưu chất đi qua mà không gặp bất kỳ vật cản nào. Áp suất qua van gần như không bị sụt giảm.
• Khả năng làm kín tuyệt đối khi đóng: Khi cửa van hạ xuống, nó ép chặt vào bộ phận ngàm/ghế van (seat) tạo ra độ kín khít cao, ngăn chặn 100% dòng lưu chất.
• Vật liệu công nghiệp: Thường được chế tạo từ các dòng nhựa kỹ thuật như uPVC, cPVC (chịu nhiệt), PPH hoặc PVDF (chịu hóa chất cực mạnh). Mặc dù các loại nhựa này có độ bền cơ học và hóa học tuyệt vời, nhưng chúng có những giới hạn nhất định về khả năng chịu lực cắt và rung động liên tục so với kim loại.

Chính vì triết lý thiết kế này, cấu trúc của ngàm van và đĩa van không được sinh ra để đối đầu trực diện với áp lực của dòng chảy ở trạng thái lửng lơ.

Tìm hiểu thêm: Hiện tượng kẹt van cổng nhựa do cặn bẩn và cách xử lý

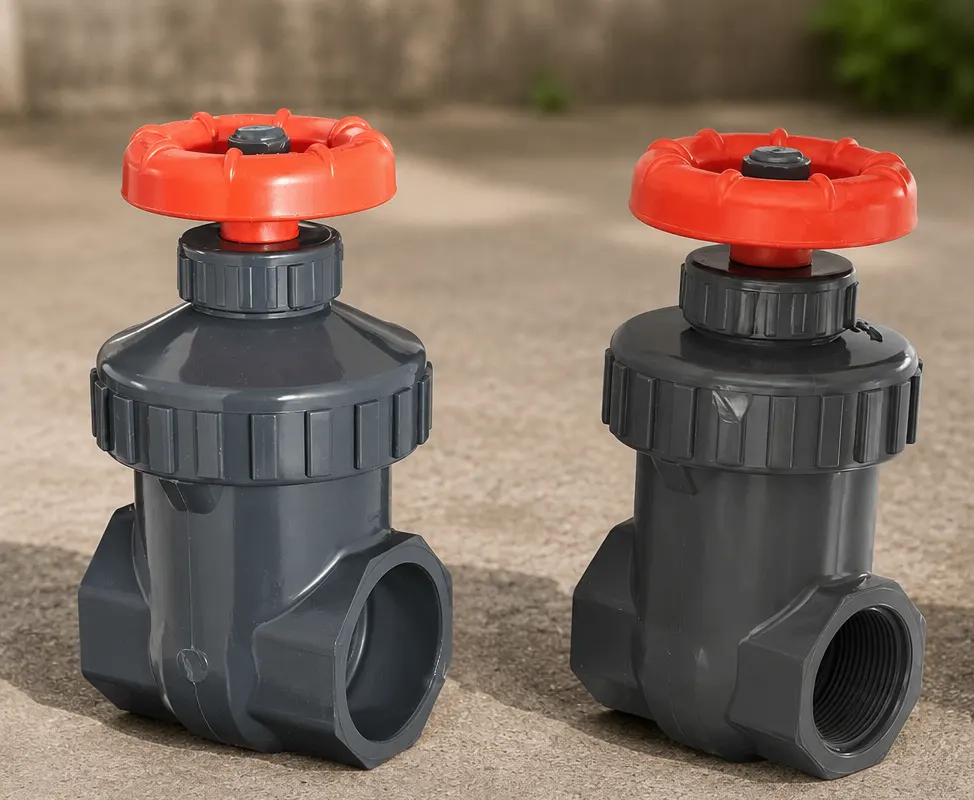

Bản Chất Của Việc Điều Tiết Lưu Lượng (Tiết Lưu)

Điều tiết lưu lượng hay “tiết lưu” (Throttling) là hành động cố ý tạo ra một nút thắt (choke point) trên đường ống để giảm thể tích lưu chất đi qua trong một đơn vị thời gian.

Theo định luật Bernoulli và phương trình liên tục trong động lực học chất lưu, khi diện tích mặt cắt ngang của dòng chảy bị thu hẹp đột ngột (do đĩa van chỉ mở một phần), vận tốc dòng chảy tại điểm thắt này sẽ tăng lên đột biến, đồng thời áp suất tĩnh tại đó sẽ sụt giảm mạnh.

Để một chiếc van có thể làm nhiệm vụ tiết lưu, nó phải được thiết kế với cấu trúc đĩa van hình nón hoặc hình chữ V (như van cầu – Globe valve) để hướng dòng chảy một cách mượt mà, phân tán động năng và có trục van cực kỳ vững chắc để chống lại sự uốn cong. Van cổng hoàn toàn không sở hữu những đặc tính này.

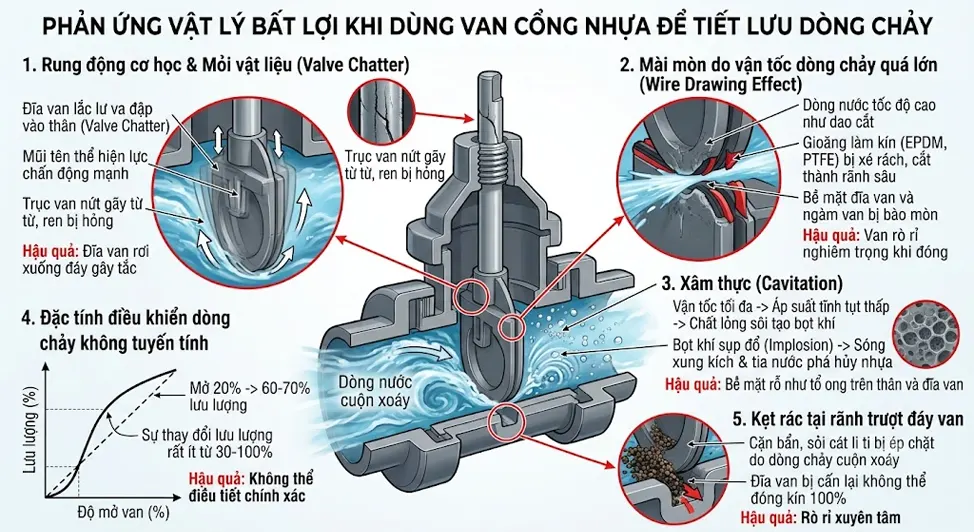

Phản Ứng Vật Lý Bất Lợi Khi Dùng Van Cổng Nhựa Để Tiết Lưu

Khi bạn để một chiếc van cổng nhựa ở góc mở bán phần (ví dụ 30%, 50% hay 70%), bạn đang ép nó làm một việc trái với tự nhiên. Dưới đây là những gì thực sự diễn ra bên trong thân van:

Hiện Tượng Rung Động Cơ Học Và Sự Mỏi Vật Liệu (Vibration & Chatter)

Khác với van cầu có đĩa van luôn được nâng đỡ và cố định chắc chắn, đĩa của van cổng khi mở hé sẽ treo lơ lửng giữa dòng chảy. Đĩa van lúc này chỉ được giữ bởi trục van (stem) ở phía trên. Khi dòng nước đập vào bề mặt đĩa van với áp lực lớn, nó tạo ra các dòng xoáy (turbulence) dữ dội phía sau đĩa. Áp lực không đồng đều này làm cho đĩa van lắc lư, va đập liên tục vào thành ngàm van bên trong. Hiện tượng này gọi là “Valve Chatter”.

• Hậu quả trên vật liệu nhựa: Nhựa uPVC hay cPVC, dù cứng cáp, nhưng lại rất nhạy cảm với sự mỏi vật liệu (material fatigue) do rung động tần số cao liên tục. Trục van bằng nhựa có thể bị nứt gãy từ từ, hoặc các ren kết nối giữa trục và đĩa van bị tuôn, khiến đĩa van rơi hẳn xuống đáy và làm tắc nghẽn toàn bộ hệ thống.

Sự Phá Hủy Bề Mặt Do Vận Tốc Dòng Chảy Quá Lớn (Wire Drawing Effect)

Như đã phân tích ở phần định luật Bernoulli, khi nước bị ép qua một khe hở hẹp ở dưới đáy đĩa van, vận tốc dòng chảy tăng vọt. Dòng nước tốc độ cao này hoạt động như một mũi dao nước (water jet).

• Hiện tượng kéo sợi (Wire Drawing): Dòng chảy áp lực cao sẽ bào mòn trực tiếp lên bề mặt đáy của đĩa van và phần ngàm van (seat). Bề mặt nhựa, và đặc biệt là các gioăng làm kín (EPDM, PTFE hoặc FPM/FKM), sẽ bị xé rách hoặc cắt thành những rãnh sâu.
• Kết quả: Sau một thời gian ngắn tiết lưu, khi bạn cần đóng van lại hoàn toàn, van sẽ bị rò rỉ (leakage) nghiêm trọng vì bề mặt tiếp xúc đã bị cày xước, không còn khả năng làm kín.

Hiện Tượng Xâm Thực (Cavitation) Tàn Phá Cấu Trúc Nhựa

Xâm thực là kẻ thù số một của mọi hệ thống van công nghiệp. Khi vận tốc dòng chảy qua khe hẹp của van cổng tăng lên mức tối đa, áp suất tĩnh của chất lỏng tại đó có thể tụt xuống thấp hơn áp suất hóa hơi của nó.

• Lúc này, chất lỏng (nước hoặc hóa chất) sôi lên ngay ở nhiệt độ thường, tạo ra hàng triệu bọt khí li ti.
• Khi dòng chảy đi qua khỏi khe hẹp, không gian mở rộng trở lại, áp suất tăng lên đột ngột khiến các bọt khí này sụp đổ (implode) trong tích tắc.
• Sự sụp đổ của bọt khí sinh ra sóng xung kích (shockwaves) và các tia nước siêu nhỏ bắn vào bề mặt đĩa van và thân van nhựa. Sức tàn phá của nó đủ sức đục khoét lớp nhựa dày uPVC, cPVC hoặc PPH, tạo ra các lỗ rỗ như tổ ong trên thân van.

Đặc Tính Điều Khiển Dòng Chảy Không Tuyến Tính (Poor Flow Characteristics)

Một chiếc van dùng để điều tiết cần phải có mối tương quan tuyến tính giữa phần trăm độ mở của van và lưu lượng nước đi qua. Van cổng có đặc tính dòng chảy cực kỳ kém. Khi bạn mở van cổng từ 0% lên 20%, lưu lượng nước có thể đã đạt tới 60-70% công suất tối đa do hình dáng thiết kế mặt cắt ngang của nó. Từ mức mở 30% đến 100%, sự thay đổi lưu lượng là rất ít.

Do đó, việc dùng van cổng để điều chỉnh lưu lượng là hoàn toàn vô nghĩa về mặt độ chính xác. Người vận hành sẽ không bao giờ có thể set up được một mức lưu lượng chuẩn xác theo ý muốn.

Sự Cố Kẹt Rác Tại Rãnh Trượt Đáy Van

Đa số các van cổng truyền thống có một rãnh lõm ở dưới đáy để đĩa van trượt vào và làm kín. Khi bạn mở hé van để tiết lưu, dòng nước tốc độ cao sẽ cuốn theo các hạt rắn lơ lửng, cặn bẩn, sỏi cát li ti và ép chặt chúng vào rãnh đáy này. Khác với lúc mở hoàn toàn (dòng chảy êm ả sẽ cuốn trôi rác), dòng chảy cuộn xoáy khi van mở bán phần sẽ nhồi nhét cặn bẩn vào khe.

Hệ quả tất yếu là khi vặn đóng van, đĩa van sẽ bị cấn lại bởi lớp cặn này, không thể đóng kín 100%, gây ra tình trạng rò rỉ xuyên tâm (through-leakage).

Tìm hiểu thêm: Van cổng nhựa (Gate Valve) hay Van cửa: Đặc điểm kỹ thuật và nguyên lý đóng mở.

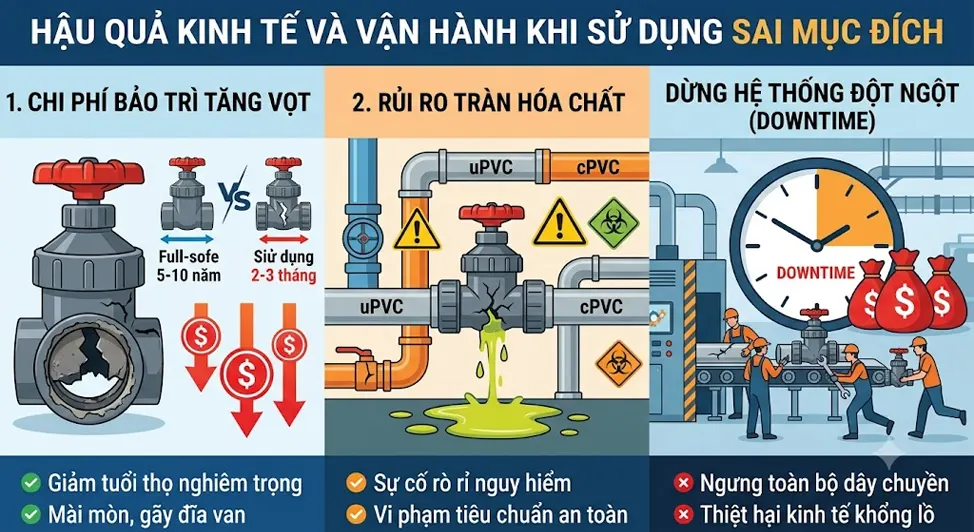

Hậu Quả Kinh Tế Và Vận Hành Khi Sử Dụng Sai Mục Đích

Việc cố tình hoặc vô ý sử dụng van cổng nhựa để tiết lưu không chỉ là một sai lầm trên giấy tờ, mà nó chuyển hóa thành những thiệt hại hữu hình:

1. Chi phí bảo trì tăng vọt: Tuổi thọ của một chiếc van cổng công nghiệp uPVC/cPVC có thể lên đến 5-10 năm nếu chỉ đóng/mở hoàn toàn. Tuy nhiên, nếu dùng để tiết lưu, nó có thể hỏng chỉ sau 2-3 tháng vận hành liên tục.
2. Rủi ro tràn hóa chất: Trong các hệ thống xử lý nước thải hoặc hóa chất, việc đĩa van bị gãy do rung động hoặc bề mặt bị mài mòn có thể dẫn đến sự cố tràn hóa chất nguy hiểm, vi phạm các tiêu chuẩn an toàn lao động và môi trường.
3. Dừng hệ thống đột ngột (Downtime): Việc phải ngắt toàn bộ chuyền sản xuất để cắt ống, thay thế một cụm van cổng hỏng hóc gây thiệt hại về kinh tế lớn hơn gấp hàng trăm lần giá trị của bản thân chiếc van đó.

Giải Pháp Kỹ Thuật: Nên Chọn Loại Van Nhựa Nào Để Điều Tiết Lưu Lượng?

Để đảm bảo hệ thống đường ống hoạt động trơn tru, bền bỉ và điều khiển được dòng chảy chính xác, bạn cần loại bỏ hoàn toàn ý nghĩ dùng van cổng cho việc tiết lưu và chuyển sang các thiết bị chuyên dụng sau:

Van Cầu Nhựa (Plastic Globe Valve): Đây là “vị vua” trong lĩnh vực điều tiết lưu lượng. Thiết kế đĩa van hình nón hoặc nấm chặn từ trên xuống tạo ra sự thay đổi hướng dòng chảy hình chữ Z hoặc chữ S bên trong thân van. Cấu trúc này giúp triệt tiêu động năng, giảm thiểu tác động của xâm thực và cho phép kiểm soát lưu lượng cực kỳ tuyến tính và chính xác. Trục van cầu được thiết kế to và vững chắc, hoàn toàn miễn nhiễm với hiện tượng rung lắc (chatter).

Van Bướm Nhựa (Plastic Butterfly Valve): Cho các đường ống kích thước lớn (từ DN50 trở lên), van bướm nhựa là một lựa chọn hợp lý. Mặc dù chức năng chính vẫn là Đóng/Mở, nhưng nhờ thiết kế đĩa van xoay quang trục (quarter-turn), van bướm có thể được sử dụng để tiết lưu ở các góc mở từ 30 độ đến 70 độ mà không bị ảnh hưởng quá nặng nề bởi áp lực dòng chảy như van cổng.

Van Bi Nhựa Dạng V-Port (V-Port Plastic Ball Valve): Van bi thông thường cũng không được khuyên dùng để tiết lưu (bởi các lý do tương tự như van cổng), nhưng nếu viên bi bên trong được thiết kế khoét rãnh hình chữ V (V-port), nó sẽ trở thành một thiết bị điều tiết dòng chảy cực kỳ xuất sắc, đặc biệt là trong các hệ thống yêu cầu tự động hóa (lắp thêm bộ truyền động điện hoặc khí nén).
