Trong các hệ thống đường ống dẫn lưu chất, việc kiểm soát dòng chảy một cách an toàn, hiệu quả và tiết kiệm chi phí luôn là ưu tiên hàng đầu của các kỹ sư và nhà thầu. Bên cạnh các dòng van kim loại truyền thống như gang, thép hay inox, van cổng nhựa (Plastic Gate Valve) – hay còn được gọi là van cửa nhựa – đang ngày càng khẳng định được vị thế không thể thay thế của mình, đặc biệt là trong các môi trường có tính ăn mòn cao hoặc yêu cầu khắt khe về độ sạch.
Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn toàn diện và chuyên sâu nhất về van cổng nhựa: từ khái niệm, cấu tạo chi tiết, thông số kỹ thuật, nguyên lý hoạt động cho đến những ưu nhược điểm và ứng dụng thực tế. Dù bạn là một kỹ sư thiết kế hệ thống, một nhân viên thu mua vật tư hay chỉ đơn giản là người đang tìm hiểu để lắp đặt hệ thống nước cho gia đình, bài viết này sẽ trang bị cho bạn đầy đủ kiến thức để đưa ra quyết định lựa chọn chính xác nhất.

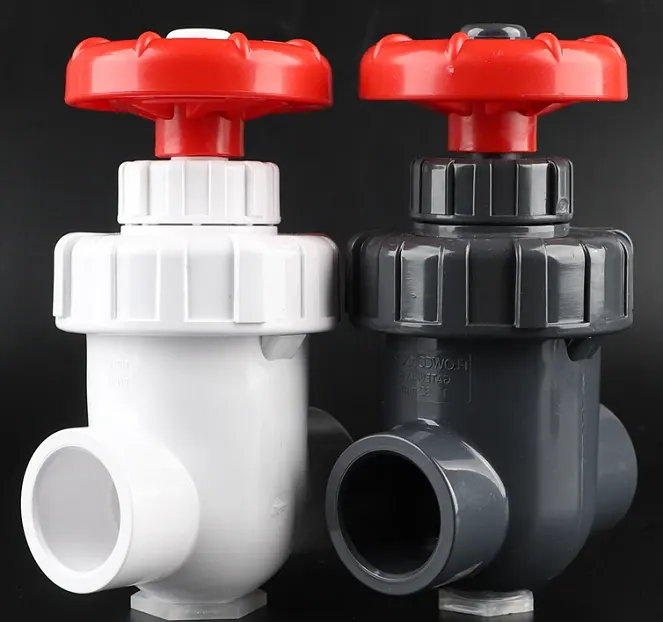

Van Cổng Nhựa (Van Cửa Nhựa) Là Gì?
Van cổng nhựa, tên tiếng Anh là Plastic Gate Valve, là một thiết bị cơ khí được lắp đặt trên hệ thống đường ống, làm nhiệm vụ đóng hoặc mở hoàn toàn để cho phép hoặc ngăn chặn dòng chảy của lưu chất (nước, hóa chất, khí…) đi qua. Điểm đặc trưng nhất của dòng van này là bộ phận chặn dòng chảy có hình dạng giống như một “cánh cổng” (gate) trượt lên trượt xuống vuông góc với hướng của dòng chảy.
Khác với van bướm hay van bi (đóng mở bằng cách xoay), van cổng hoạt động theo cơ chế tịnh tiến. Vật liệu chế tạo chính của dòng van này là các loại nhựa tổng hợp cao cấp, giúp van có trọng lượng nhẹ và khả năng chống ăn mòn hóa học tuyệt vời.
Phân loại theo chất liệu nhựa chế tạo
Mặc dù gọi chung là “van cổng nhựa”, nhưng thực tế trên thị trường có nhiều loại vật liệu nhựa khác nhau, mỗi loại đáp ứng một điều kiện làm việc cụ thể:
- Van cổng nhựa uPVC (Unplasticized Polyvinyl Chloride): Đây là loại phổ biến nhất. Nhựa uPVC có độ cứng cao, chịu lực tốt, chống ăn mòn bởi các hóa chất thông thường và an toàn với nước sạch. Tuy nhiên, giới hạn nhiệt độ của uPVC khá thấp (thường dưới 60°C).
- Van cổng nhựa cPVC (Chlorinated Polyvinyl Chloride): Là phiên bản nâng cấp của uPVC với hàm lượng Clo cao hơn. Nhờ đó, cPVC có thể chịu được nhiệt độ cao hơn (lên đến 90°C – 95°C) và kháng hóa chất mạnh hơn. Thường dùng trong các nhà máy hóa chất nhiệt độ cao.
- Van cổng nhựa PP/PPR (Polypropylene Random Copolymer): Loại nhựa này có độ dẻo dai cao, chịu nhiệt tốt và hoàn toàn không độc hại. PPR thường được ứng dụng trong các hệ thống cấp nước nóng lạnh sinh hoạt, nước y tế hoặc công nghiệp thực phẩm.
- Van cổng nhựa PPH/PVDF: Đây là các dòng nhựa kỹ thuật chuyên dụng. PVDF (Polyvinylidene fluoride) có khả năng chịu tia UV, chịu hóa chất cực mạnh (kể cả axit đậm đặc) và chịu nhiệt độ lên đến 120°C, tuy nhiên giá thành rất cao.

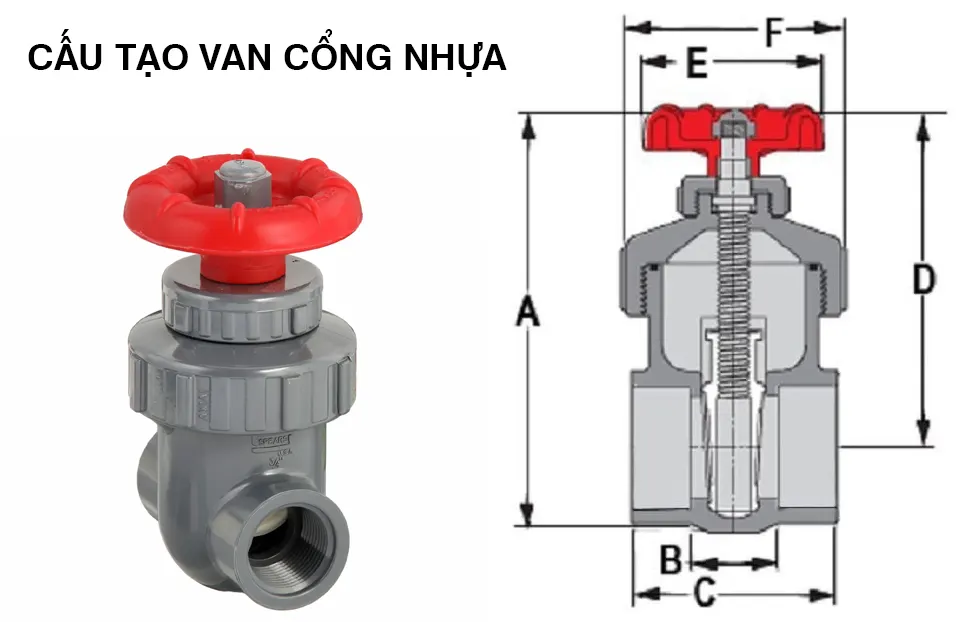

Cấu Tạo Chi Tiết Của Van Cửa Nhựa
Một chiếc van cửa nhựa tiêu chuẩn được cấu thành từ nhiều bộ phận lắp ghép lại với nhau. Độ kín khít và độ bền của van phụ thuộc rất lớn vào chất lượng chế tác của từng chi tiết này. Về cơ bản, van cổng nhựa bao gồm 5 bộ phận chính:
Thân van (Valve Body): Đây là bộ phận lớn nhất, tạo nên hình dáng và kết cấu chịu lực chính của van. Thân van cổng nhựa thường được đúc nguyên khối từ các loại nhựa (uPVC, cPVC, PPR…). Hai đầu của thân van được thiết kế để kết nối với đường ống theo nhiều tiêu chuẩn khác nhau như rắc co (union), ren trong, ren ngoài, dán keo hoặc lắp bích (flange). Bên trong thân van là không gian rỗng để lưu chất chảy qua và là nơi chứa đĩa van khi van đóng.
Đĩa van / Cổng van (Gate / Wedge): Đĩa van là bộ phận trực tiếp chặn hoặc mở dòng chảy. Nó có hình dạng giống một chiếc nêm (wedge) hoặc một tấm phẳng. Đối với van cổng nhựa, đĩa van thường được bọc một lớp cao su (như EPDM, NBR hoặc PTFE) để tăng cường độ kín khít khi tiếp xúc với đế van (seat) nằm trong thân van. Khi đĩa van hạ xuống tận cùng, dòng chảy bị chặn lại hoàn toàn.
Trục van / Ty van (Stem): Trục van là một thanh kim loại hoặc nhựa cứng hình trụ, có tiện ren. Trục van đóng vai trò là cầu nối truyền lực từ tay quay (handwheel) xuống đĩa van. Có hai thiết kế trục van chính:
- Van cổng ty nổi (Rising Stem): Khi mở van, trục van sẽ trồi lên cao. Người vận hành có thể dễ dàng nhìn vào trục van để biết van đang ở trạng thái mở hay đóng. Nhược điểm là cần không gian phía trên rộng rãi.
- Van cổng ty chìm (Non-rising Stem): Khi mở van, trục van không trồi lên mà chỉ quay tại chỗ, đĩa van sẽ tự động chạy dọc theo ren của trục để nâng lên. Ưu điểm là tiết kiệm không gian lắp đặt, phù hợp cho các hầm hố chật hẹp.
Tay quay vô lăng (Handwheel)
Đây là bộ phận vận hành thủ công của van cổng, thường có hình dạng như chiếc vô lăng. Vô lăng thường được làm bằng nhựa cứng hoặc hợp kim phủ sơn epoxy. Khi người dùng xoay vô lăng, nó sẽ tạo ra mô-men xoắn làm quay trục van, từ đó nâng hoặc hạ đĩa van.
Hệ thống gioăng làm kín (Seals / O-rings)
Để ngăn chặn lưu chất rò rỉ ra ngoài môi trường thông qua trục van hoặc rò rỉ qua đĩa van khi đã đóng, van cổng nhựa được trang bị các gioăng cao su.
- Chất liệu EPDM: Thích hợp cho nước sạch, nước thải nhẹ, nhiệt độ vừa phải.
- Chất liệu PTFE (Teflon) hoặc FPM/Viton: Dùng cho môi trường hóa chất ăn mòn, axit, bazơ mạnh.
Đặc Điểm Kỹ Thuật Nổi Bật Của Van Cổng Nhựa
Để lựa chọn đúng van cho hệ thống, người kỹ sư cần nắm vững các thông số kỹ thuật (Technical Specifications) cốt lõi của sản phẩm. Dưới đây là các đặc điểm kỹ thuật chung của dòng van cổng nhựa trên thị trường:
| Thông số kỹ thuật | Chi tiết |
| Kích thước danh định (Size) | Thường từ DN15 (1/2″) đến DN300 (12″) hoặc lớn hơn tùy nhà sản xuất. |
| Áp suất làm việc định mức | Phổ biến là PN10 (10 bar / ~150 psi). Các dòng chịu áp cao có thể đạt PN16. |
| Nhiệt độ làm việc (Max Temp) | uPVC: 0°C ~ 60°C cPVC/PPR: 0°C ~ 95°C PVDF: -20°C ~ 120°C |
| Môi trường ứng dụng | Nước sạch, nước thải, hóa chất, dung dịch muối, axit, kiềm… |
| Kiểu kết nối đường ống | Dán keo (Socket), Nối ren (Threaded – NPT/BSPT), Mặt bích (Flanged – ANSI, DIN, JIS), Nối hàn nhiệt (đối với PPR). |
| Tiêu chuẩn thiết kế | ANSI, DIN, JIS, CNS. |
Lưu ý: Áp suất làm việc của van cổng nhựa tỉ lệ nghịch với nhiệt độ của lưu chất. Khi nhiệt độ môi trường hoặc lưu chất tăng lên, khả năng chịu áp của thành nhựa sẽ giảm đi đáng kể. Bạn cần tra cứu biểu đồ Nhiệt độ – Áp suất (P-T Graph) của nhà sản xuất trước khi ứng dụng vào hệ thống nước nóng.

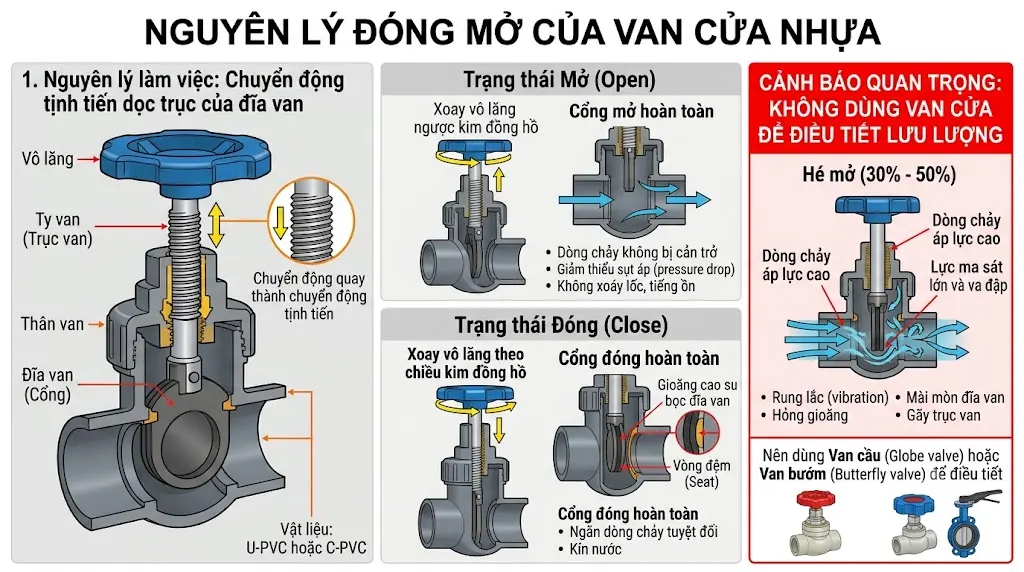

Nguyên Lý Đóng Mở Của Van Cửa Nhựa
Nguyên lý làm việc của van cổng nhựa tương đối đơn giản, hoàn toàn dựa trên cơ chế chuyển động tịnh tiến dọc trục của đĩa van.
Trạng thái Mở (Open):
Khi hệ thống cần lưu thông, người vận hành sẽ xoay vô lăng theo chiều ngược kim đồng hồ (counter-clockwise). Lực xoay từ vô lăng truyền xuống trục van (ty van). Thông qua các bước ren, chuyển động quay của trục van được chuyển hóa thành chuyển động tịnh tiến, kéo đĩa van (cổng) di chuyển lên trên.
Khi đĩa van được rút hoàn toàn ra khỏi đường ống, nó tạo ra một khoảng không gian trống hoàn toàn bằng với đường kính trong của ống. Nhờ vậy, dòng chảy lưu chất đi qua van mà không bị cản trở, giảm thiểu tối đa hiện tượng sụt áp (pressure drop) và không gây ra xoáy lốc hay tiếng ồn.
Trạng thái Đóng (Close):
Để ngắt dòng chảy, người vận hành xoay tay quay theo chiều kim đồng hồ (clockwise). Trục van sẽ đẩy đĩa van dần dần di chuyển xuống dưới. Khi đĩa van hạ xuống điểm thấp nhất, nó sẽ ép chặt vào bề mặt vòng đệm (seat) bên trong thân van. Lớp gioăng cao su bọc ngoài đĩa van sẽ biến dạng nhẹ, điền đầy các khe hở siêu nhỏ, tạo thành một vách ngăn kín nước tuyệt đối, ngăn không cho lưu chất rò rỉ qua.
Cảnh báo quan trọng: Không dùng van cổng để điều tiết lưu lượng:
Một nguyên tắc kỹ thuật “sống còn” đối với van cổng (bao gồm cả van nhựa và kim loại) là: Van chỉ nên được sử dụng ở trạng thái mở hoàn toàn (100%) hoặc đóng hoàn toàn (0%). Khung tuyệt đối không dùng để điều tiết (tiết lưu) lưu lượng dòng chảy.
Nếu bạn để van cổng hé mở ở mức 30% hay 50%, dòng chảy áp lực cao đi qua khe hở hẹp sẽ tạo ra lực ma sát rất lớn. Lực này sẽ va đập trực tiếp vào mặt dưới của đĩa van, gây ra hiện tượng rung lắc (vibration), mài mòn đĩa van, hỏng gioăng cao su, và về lâu dài sẽ làm gãy trục van hoặc khiến van không thể đóng kín lại được nữa. Nếu cần điều tiết lưu lượng, hãy sử dụng van cầu (Globe valve) hoặc van bướm (Butterfly valve).

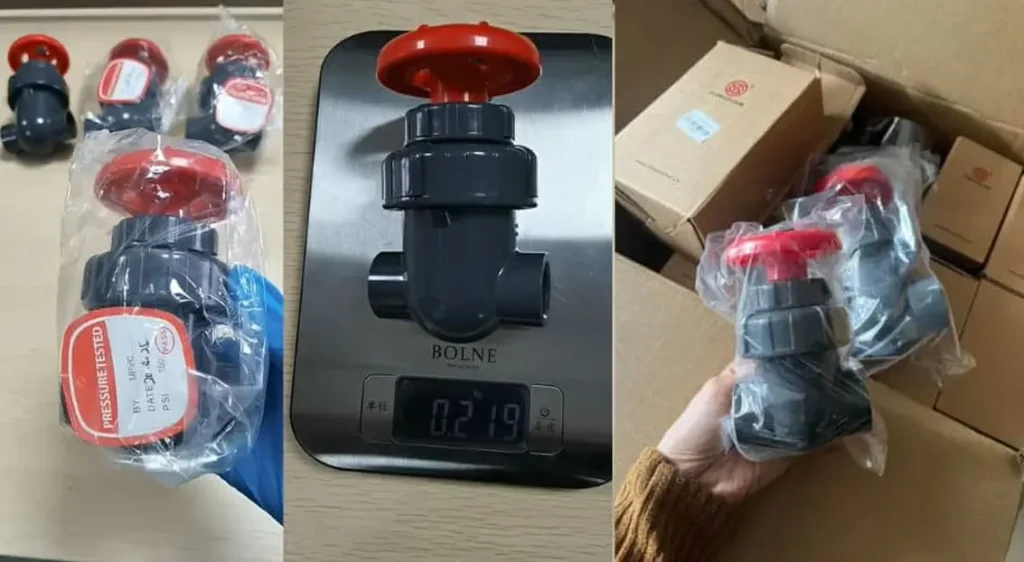

Ưu Điểm và Nhược Điểm Của Van Cổng Nhựa
Bất kỳ thiết bị công nghiệp nào cũng có điểm mạnh và điểm yếu. Hiểu rõ những đặc tính này giúp bạn tối ưu hóa hiệu quả đầu tư và vận hành.
Ưu Điểm Vượt Trội:
- Chống ăn mòn hóa học xuất sắc: Khác với gang hay thép dễ bị rỉ sét khi tiếp xúc với nước sinh hoạt lâu ngày hoặc bị ăn mòn bởi axit, van cổng nhựa gần như “miễn nhiễm” với các hóa chất có tính ăn mòn cao, môi trường kiềm, muối, clo.
- Lưu lượng dòng chảy đạt tối đa (Full port): Khi mở, đĩa van rút hoàn toàn lên trên, không có vật cản trên đường đi của lưu chất. Điều này giúp tối ưu hóa công suất của máy bơm và bảo toàn áp lực đường ống.
- Không độc hại, an toàn vệ sinh: Nhựa uPVC, PPR hay CPVC chất lượng cao không sinh ra các chất độc hại phôi nhiễm vào nước, được cấp chứng chỉ an toàn cho hệ thống nước uống, công nghiệp thực phẩm, y tế.
- Trọng lượng nhẹ, dễ thi công: Nhẹ hơn từ 4 đến 6 lần so với van kim loại cùng kích cỡ. Nhờ đó, việc vận chuyển, nâng hạ và lắp đặt trên cao trở nên vô cùng dễ dàng, giảm chi phí nhân công và giá đỡ ống.
- Chi phí đầu tư thấp: Giá thành của van cổng nhựa rẻ hơn rất nhiều so với van inox hay van thép, đặc biệt là ở các kích thước vừa và nhỏ.
Nhược Điểm Cần Lưu Ý:
- Khả năng chịu nhiệt và chịu áp suất hạn chế: Đây là nhược điểm lớn nhất. Nhựa không thể làm việc ở áp lực quá cao (thường tối đa PN16) và môi trường nhiệt độ cao như hơi nóng (steam), dầu nóng. Nếu vượt quá giới hạn, van sẽ bị chảy dẻo hoặc nứt vỡ.
- Tốc độ đóng mở chậm: Do phải quay nhiều vòng vô lăng mới có thể kéo đĩa van lên hoặc hạ xuống hoàn toàn, van cổng mất nhiều thời gian để thao tác hơn so với van bi hay van bướm (chỉ cần gạt góc 90 độ). Điều này không phù hợp cho các hệ thống cần đóng ngắt khẩn cấp.
- Dễ bị kẹt bởi rác thải rắn: Cấu tạo thân van có một khe rãnh nhỏ ở đáy để đĩa van cắm xuống. Nếu lưu chất có chứa cặn bẩn, sỏi đá, rác rưởi… chúng có thể lắng đọng và kẹt vào rãnh này, khiến van không thể đóng kín được 100%.

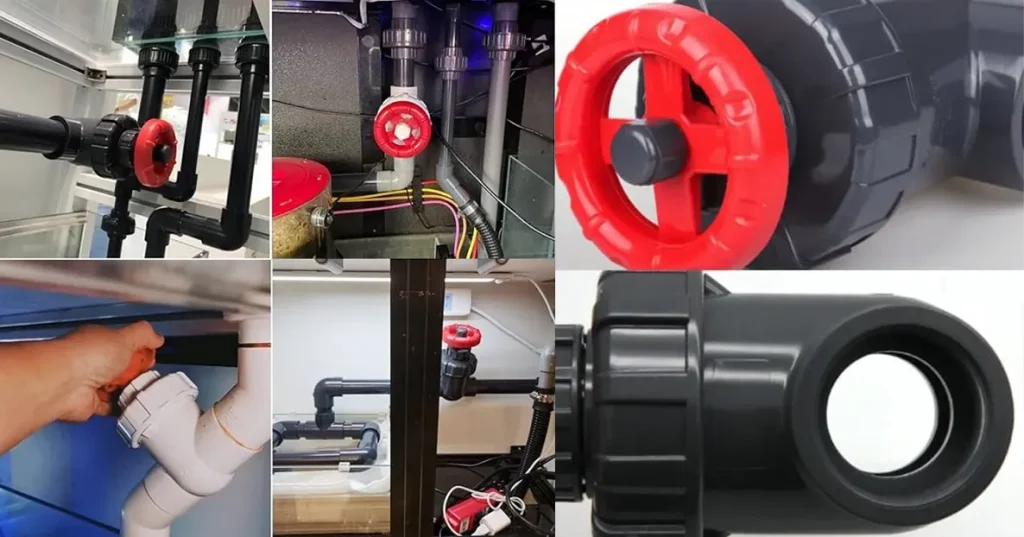

Ứng Dụng Thực Tế Của Van Cổng Nhựa
Với sự kết hợp hoàn hảo giữa chi phí rẻ, chống ăn mòn và độ cản trở dòng chảy bằng 0, van cổng nhựa xuất hiện ở khắp mọi nơi, từ dân dụng đến công nghiệp hạng nặng:
- Hệ thống xử lý nước và cấp thoát nước: Dùng trong các trạm bơm nước thô, nhà máy xử lý nước sinh hoạt, hệ thống xả nước thải đô thị. Việc không bị rỉ sét giúp đảm bảo chất lượng nước luôn sạch.
- Công nghiệp hóa chất và xi mạ: Đường ống dẫn axit (HCl, H2SO4 loãng), xút (NaOH), hóa chất tẩy rửa. Trong môi trường này, van cổng gang hoặc thép sẽ nhanh chóng bị ăn mòn, chỉ có van nhựa chuyên dụng (CPVC, PVDF) mới đáp ứng được.
- Hồ bơi và khu vui chơi dưới nước: Nước hồ bơi chứa một lượng lớn Clo để khử trùng. Clo là tác nhân ăn mòn kim loại cực mạnh. Van cổng nhựa uPVC là lựa chọn tiêu chuẩn cho các phòng máy bơm hồ bơi.
- Hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy sản: Dẫn nước tưới tiêu cho trang trại, điều tiết luân chuyển nước trong các ao nuôi tôm, cá, đặc biệt là trong môi trường nước lợ, nước mặn.
- Công nghiệp thực phẩm và đồ uống: Dùng trong các đường ống dẫn nước RO tinh khiết, dẫn siro, nước ép… nhờ đặc tính không phôi nhiễm độc tố của nhựa PPR hoặc uPVC nguyên sinh.
Hướng Dẫn Lựa Chọn, Lắp Đặt và Bảo Dưỡng
Tiêu chí lựa chọn:
- Xác định đúng lưu chất: Nếu dẫn nước thường ở nhiệt độ môi trường -> Chọn uPVC. Nếu dẫn nước nóng (70-80°C) -> Chọn CPVC hoặc PPR. Nếu dẫn hóa chất mạnh -> Chọn PVDF hoặc PP.
- Xác định áp suất: Phải đảm bảo áp suất hoạt động tối đa của máy bơm không vượt quá mức PN (Pressure Nominal) của van (VD: PN10 = 10 bar).
- Chọn kiểu kết nối: Với đường ống kích thước nhỏ (≤ DN50), nên dùng nối ren, rắc co hoặc dán keo. Với ống lớn (> DN50), bắt buộc dùng mặt bích để đảm bảo độ chắc chắn và dễ tháo lắp.

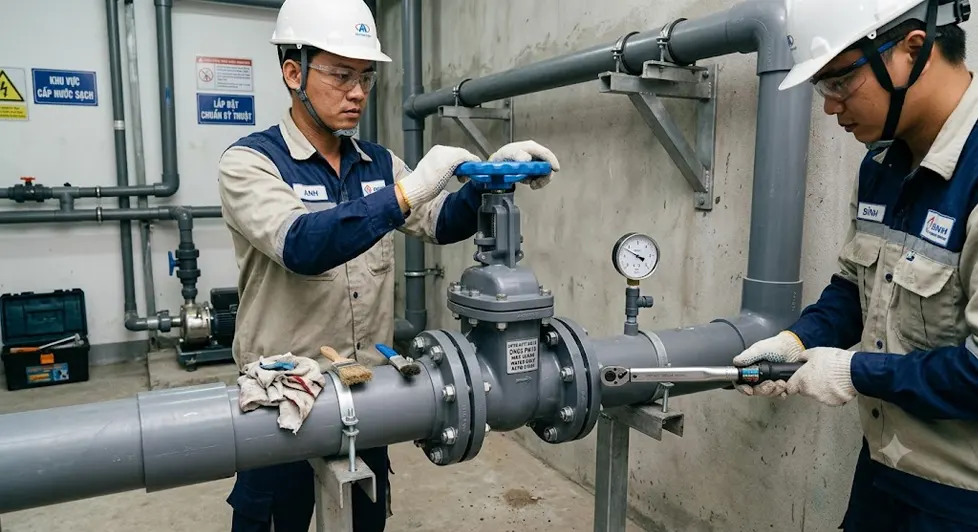

Lưu ý khi lắp đặt thi công:
- Làm sạch đường ống: Trước khi lắp van, phải xả sạch đường ống để loại bỏ đất đá, mạt cưa, keo thừa. Như đã nói ở phần nhược điểm, rác kẹt ở đáy van sẽ làm hỏng khả năng đóng kín.
- Tránh siết quá lực: Đối với loại kết nối ren bằng nhựa, hoặc khi siết bulong mặt bích, cần siết lực đều tay (siết chéo góc đối xứng). Việc dùng cờ-lê siết quá mạnh có thể làm nứt vỡ mặt bích nhựa hoặc tuôn ren.
- Hỗ trợ giá đỡ: Trọng lượng của lưu chất và sự rung lắc của máy bơm có thể làm gãy cổ van nhựa nếu đường ống không có hệ thống giá đỡ (support) cố định chắc chắn ở hai đầu van.
Bảo dưỡng định kỳ
Van cổng nhựa có tuổi thọ cao và ít đòi hỏi bảo dưỡng phức tạp như van kim loại (không cần bôi mỡ chống rỉ). Tuy nhiên, bạn vẫn nên:
- Vận hành đóng/mở van ít nhất 1 lần mỗi tháng (ngay cả khi không có nhu cầu) để chống kẹt trục và làm sạch rãnh van.
- Kiểm tra thường xuyên khu vực trục ty van xem có dấu hiệu rò rỉ nước hay không. Nếu có, cần siết nhẹ ốc siết nắp hoặc thay thế gioăng trục (O-ring) kịp thời.
- Tránh để van chịu tác động trực tiếp của ánh nắng mặt trời gắt trong thời gian dài (trừ dòng nhựa có chống UV), vì tia UV làm nhựa bị lão hóa, giòn và dễ nứt vỡ.
Tổng Kết: Van cổng nhựa (Plastic Gate Valve) là một giải pháp công nghệ đường ống xuất sắc, giải quyết triệt để bài toán ăn mòn hóa học và tiết kiệm chi phí đầu tư. Bằng việc thấu hiểu cấu tạo bộ phận, nắm rõ đặc điểm kỹ thuật và tuân thủ đúng nguyên lý hoạt động “chỉ mở hoàn toàn hoặc đóng hoàn toàn”, hệ thống đường ống của bạn sẽ vận hành một cách trơn tru, bền bỉ và an toàn trong hàng thập kỷ.
Khi mua sắm, hãy ưu tiên các thương hiệu van nhựa uy tín, yêu cầu nhà cung cấp cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) và đặc biệt là bảng tra cứu thông số nhiệt độ – áp suất để đảm bảo van cổng nhựa bạn chọn tương thích 100% với hệ thống thực tế.
