Van cổng nhựa kích thước lớn (DN100 trở lên): Lưu ý khi vận hành.

Trong các hệ thống đường ống công nghiệp hiện đại, van cổng nhựa đang dần trở thành sự thay thế hoàn hảo cho van kim loại truyền thống, đặc biệt là trong các môi trường hóa chất ăn mòn, xử lý nước thải, và nuôi trồng thủy sản. Tuy nhiên, khi hệ thống đòi hỏi lưu lượng lớn, việc sử dụng van cổng nhựa kích thước lớn (từ DN100, DN150, DN200 cho đến DN400) mang lại những thách thức vận hành hoàn toàn khác biệt so với các dòng van cỡ nhỏ (DN15 – DN50).

Vận hành một chiếc van cổng bằng nhựa có đường kính trên 100mm không chỉ đơn giản là việc xoay tay quay. Nó đòi hỏi sự am hiểu về cơ học chất lưu, giới hạn vật liệu và các nguyên tắc bảo trì cơ bản. Nếu vận hành sai cách, một chiếc van cỡ lớn có thể bị nứt vỡ, gây rò rỉ hóa chất độc hại, làm gián đoạn toàn bộ dây chuyền sản xuất và gây thiệt hại hàng trăm triệu đồng.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chuyên sâu, chi tiết nhất về những lưu ý sống còn khi vận hành van cổng nhựa kích thước lớn.

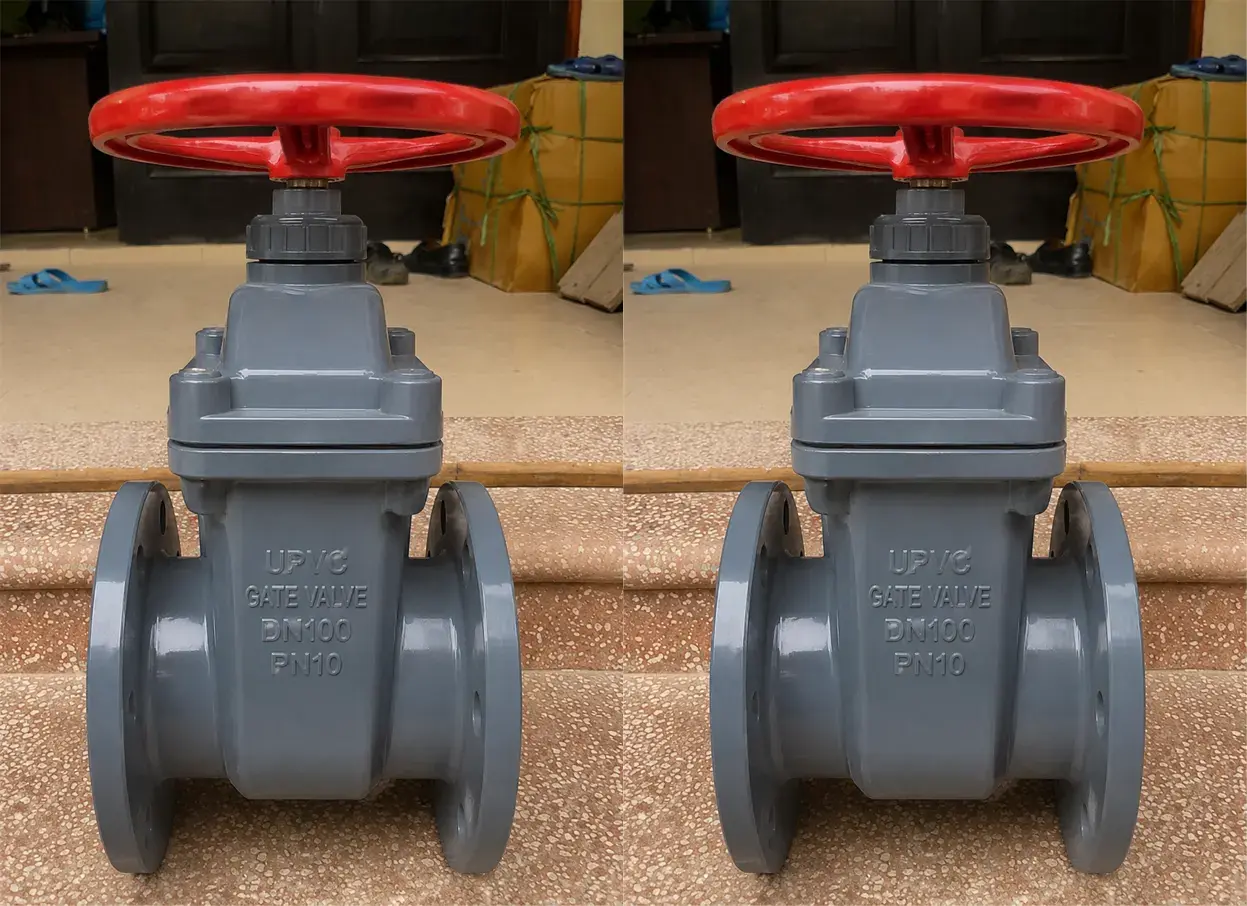

Tổng Quan Về Van Cổng Nhựa Kích Thước Lớn (DN100+)

Trước khi đi sâu vào kỹ thuật vận hành, chúng ta cần hiểu rõ đối tượng đang làm việc. Ký hiệu DN (Diamètre Nominal) chỉ đường kính danh định của ống. DN100 tương đương với đường kính ngoài của ống nhựa khoảng 114mm (hệ inch là 4″). Các kích thước phổ biến trong phân khúc lớn bao gồm: DN100, DN125, DN150 (6″), DN200 (8″), DN250 (10″) và DN300 (12″).

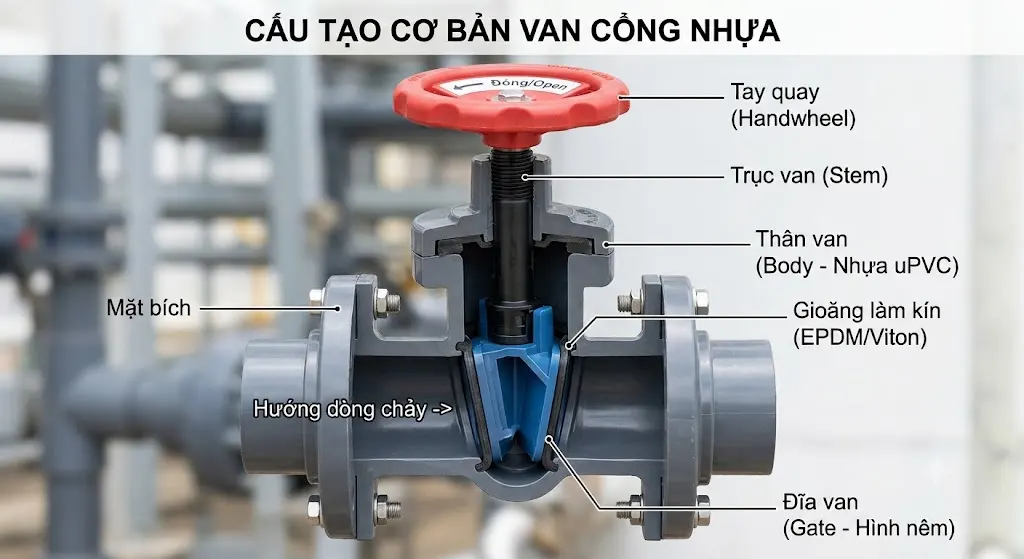

Cấu tạo cơ bản

Van cổng nhựa (Plastic Gate Valve) có cấu tạo tương tự van cổng kim loại, nhưng các chi tiết được chế tạo từ các dòng nhựa kỹ thuật.

• Thân van (Body): Đúc nguyên khối từ nhựa uPVC, cPVC, PP hoặc PVDF. Thường có kết nối mặt bích ở các size lớn.
• Đĩa van (Gate/Wedge): Bộ phận chắn ngang dòng chảy, thường được thiết kế dạng nêm (wedge) để tạo độ kín khít khi đóng.
• Trục van (Stem/Ty van): Trục kết nối tay quay và đĩa van. Ở van cỡ lớn, trục van có thể bằng nhựa chịu lực hoặc lõi thép bọc nhựa để tăng độ cứng cáp.
• Gioăng làm kín (O-ring/Gasket): Thường làm từ cao su EPDM (chịu nước, axit nhẹ) hoặc FKM/Viton (chịu hóa chất mạnh, nhiệt độ cao).
• Tay quay (Handwheel): Vô lăng dùng để trợ lực xoay.

Tìm hiểu thêm: Tại sao không được dùng van cổng nhựa để điều tiết lưu lượng nước?

Tại sao van cỡ lớn lại nhạy cảm hơn?

Ở các kích thước nhỏ (như DN25), áp lực tác dụng lên đĩa van là rất nhỏ. Tuy nhiên, theo nguyên lý vật lý cơ bản, Lực = Áp suất × Diện tích. Khi đường kính ống tăng từ DN50 lên DN150, diện tích mặt cắt ngang của dòng chảy tăng lên gấp 9 lần. Điều này có nghĩa là lực đẩy của nước tác dụng lên đĩa van và trục van tăng lên 9 lần. Cùng với tính chất cơ lý của nhựa (giòn hơn, chịu lực uốn kém hơn thép), van cổng nhựa cỡ lớn đòi hỏi sự nâng niu và quy trình vận hành khắt khe hơn rất nhiều.

Các Lưu Ý “Sống Còn” Khi Vận Hành Van Cổng Nhựa DN100 Trở Lên

Để đảm bảo tuổi thọ của van có thể lên tới 10-15 năm, người vận hành (operator) và kỹ sư bảo trì cần tuân thủ nghiêm ngặt 7 nguyên tắc dưới đây.

Đóng/Mở Van Từ Từ – Chống Hiện Tượng Búa Nước (Water Hammer)

Đây là nguyên nhân số một gây vỡ van và bục đường ống trong các hệ thống lớn.

• Hiện tượng búa nước là gì? Khi lưu chất (nước, hóa chất) đang chảy với tốc độ cao trong đường ống lớn (ví dụ DN150), khối lượng và động năng của dòng chảy là khổng lồ. Nếu bạn đóng van đột ngột, toàn bộ động năng này không có chỗ giải phóng, nó dội ngược lại tạo ra một sóng áp suất cực mạnh (có thể gấp 5 đến 10 lần áp suất làm việc bình thường của hệ thống).
• Hậu quả: Sóng áp suất này dư sức làm nứt vỡ thân van nhựa, gãy trục van hoặc xé toạc các mối nối bích.
• Cách vận hành chuẩn: Luôn luôn thao tác xoay tay quay một cách chậm rãi và đều đặn. Đối với van DN150 hoặc DN200, việc chuyển trạng thái từ mở hoàn toàn sang đóng hoàn toàn có thể mất tới hàng chục vòng quay. Hãy kiên nhẫn. Đặc biệt ở 10% hành trình đóng cuối cùng, cần quay chậm nhất có thể để dòng chảy giảm tốc từ từ.

Tuyệt Đối Không Dùng Công Cụ Trợ Lực (Cờ lê, Ống tuýp)

Một thói quen cực kỳ tai hại của các thợ vận hành từng làm việc với van gang/thép là sử dụng ống sắt lồng vào tay quay hoặc dùng mỏ lết cỡ lớn để vặn đòn bẩy khi van bị rít hoặc đóng chưa kín.

• Với van kim loại: Đôi khi điều này được chấp nhận vì thép chịu lực vặn xoắn (torque) rất tốt.
• Với van cổng nhựa: Nhựa có giới hạn độ bền kéo (tensile strength) và độ bền cắt (shear strength) thấp hơn nhiều. Việc dùng công cụ trợ lực (cheater bar) sẽ lập tức làm tuôn ren trục van (stripping the threads), gãy ty van, hoặc bể tay quay.
• Xử lý đúng: Van cổng nhựa được thiết kế để chỉ cần đóng/mở bằng lực tay người (hand-tight). Nếu bạn cảm thấy cần phải dùng sức quá mạnh, đó là dấu hiệu van đang bị kẹt rác, cặn, hoặc áp lực chênh lệch hai bên đĩa van quá cao. Cần tìm nguyên nhân thay vì cố gắng dùng sức cơ bắp.

Không Sử Dụng Van Cổng Nhựa Để Điều Tiết Lưu Lượng

Rất nhiều hệ thống sử dụng sai chức năng của van cổng, dẫn đến hỏng hóc nhanh chóng.

Chức năng thiết kế: Van cổng chỉ được thiết kế cho hai trạng thái: MỞ HOÀN TOÀN (Full Open) hoặc ĐÓNG HOÀN TOÀN (Full Close).

Hệ lụy khi điều tiết (hé van): Nếu bạn để van cổng nhựa cỡ lớn (như DN100) mở hé ở mức 20% hoặc 30% để giảm lưu lượng, dòng chảy qua khe hẹp sẽ gia tăng vận tốc đột biến. Sự chênh lệch áp suất này tạo ra các dòng xoáy (turbulence) và hiện tượng tạo khí xâm thực (cavitation). Áp lực nước sẽ va đập liên tục vào đĩa van bằng nhựa đang lơ lửng, gây rung lắc mạnh. Theo thời gian (chỉ vài tuần), đĩa van sẽ bị mài mòn, lệch trục, và khi bạn cần đóng kín hoàn toàn, van sẽ bị rò rỉ (passing valve).

Lời khuyên: Nếu cần điều tiết lưu lượng ở đường ống lớn, hãy chuyển sang sử dụng van bướm nhựa (Plastic Butterfly Valve) hoặc van cầu (Globe Valve).

Hiểu Rõ Mối Quan Hệ Giữa Nhiệt Độ Và Áp Suất (Derating Factor)

Một van cổng nhựa uPVC DN150 có thể được nhà sản xuất dán tem PN10 (chịu áp lực 10 bar). Nhưng lưu ý, con số này chỉ đúng ở nhiệt độ phòng (khoảng 20°C – 23°C).

Đặc tính chung của vật liệu nhựa (Thermoplastics) là khi nhiệt độ tăng lên, độ bền cơ học và khả năng chịu áp lực của chúng sẽ giảm xuống theo tỷ lệ nghịch.

Ví dụ thực tế: Một van uPVC PN10 ở 20°C chịu được 10 bar. Nhưng nếu môi chất bên trong nóng lên mức 40°C, áp suất làm việc tối đa cho phép có thể chỉ còn 5 bar. Ở 60°C, nó có thể chỉ còn chịu được 2.5 bar. Nếu hệ thống của bạn bơm nước nóng 50°C với áp lực 7 bar qua van uPVC này, thân van sẽ phình ra và bục vỡ.

Lưu ý vận hành: Kỹ sư vận hành cần nắm rõ “Đường cong suy giảm áp suất theo nhiệt độ” của từng loại vật liệu:

• uPVC: Tối đa 60°C (Phù hợp nước sạch, hóa chất nhiệt độ thường).
• cPVC: Tối đa 90°C (Chịu nhiệt tốt hơn uPVC, dùng trong hóa chất nóng).
• PP (Polypropylene): Tối đa 90°C – 100°C (Kháng hóa chất ăn mòn cực tốt).
• PVDF: Tối đa 120°C – 140°C (Dùng cho hóa chất siêu tinh khiết, siêu ăn mòn).

Kiểm Soát Cặn Bẩn Và Dị Vật Trong Đường Ống

Đường ống lớn (DN100 – DN300) thường là các tuyến ống chính (mainlines), khả năng cuốn theo dị vật (sỏi đá, mạt cưa, rác, cặn canxi, bùn đặc) là rất cao.

• Cấu tạo của van cổng có một khe lõm ở dưới đáy thân van để đĩa van hạ xuống và ép chặt. Nếu dị vật rơi vào rãnh này, đĩa van sẽ không thể chạm đáy.
• Khi vận hành: Nếu đang quay van đóng lại mà đột nhiên thấy vướng, khựng lại dù chưa hết hành trình, tuyệt đối không được ép sức (như đã nói ở phần 2). Việc cố tình ép sẽ làm đĩa nhựa bị mẻ hoặc gãy trục.
• Xử lý: Mở van ngược trở lại (nhả ra) vài vòng để dòng chảy mạnh cuốn trôi dị vật khỏi rãnh, sau đó từ từ đóng lại. Lặp lại 2-3 lần. Nếu vẫn không đóng kín được, cần lên phương án cô lập hệ thống, tháo nắp van (bonnet) ra để vệ sinh.
• Giải pháp phòng ngừa: Khuyến cáo luôn lắp đặt Y lọc nhựa (Plastic Y-Strainer) phía trước các van cổng quan trọng.

Chú Ý Chênh Lệch Áp Suất (Differential Pressure – DP) Khi Mở Van

Với van cỡ lớn, hiện tượng “kẹt áp suất” rất dễ xảy ra. Khi van DN200 đang đóng, một bên lưu chất bị bơm ép tới với áp suất 8 bar, bên còn lại ống trống (0 bar). Lực đẩy tĩnh ép đĩa van vào gioăng làm kín ở phía hạ áp là khổng lồ (lên tới hàng tấn lực).

• Lúc này, ma sát giữa đĩa van nhựa và thân van là cực lớn. Nếu bạn cố sức vặn mở ngay lập tức, lực xoắn có thể bẻ gãy ty van.
• Kỹ thuật vận hành: Trong các hệ thống lớn, người ta thường thiết kế một đường ống nhỏ đi tắt qua van chính (Bypass line) có gắn một van nhỏ (ví dụ DN25). Trước khi mở van cổng DN200, thợ vận hành sẽ mở van Bypass DN25 trước để chất lỏng đi qua, làm cân bằng áp suất giữa hai bên đĩa van chính. Khi áp suất (DP) đã cân bằng, việc xoay tay quay van DN200 sẽ nhẹ nhàng như không có gì.

Lịch Trình Kiểm Tra & Bôi Trơn Định Kỳ

Dù nhựa không bị rỉ sét như sắt thép, nhưng hệ thống gioăng cao su (O-ring) làm kín và ren trục van vẫn cần được chăm sóc.

Bôi trơn trục van: Các ren trên trục van cần được giữ sạch và bôi trơn định kỳ.

• Cảnh báo đặc biệt: Tuyệt đối KHÔNG sử dụng các chất bôi trơn gốc dầu mỏ (Petroleum-based) như mỡ bò công nghiệp thông thường, RP7 hay WD-40 lên van nhựa. Các chất này sẽ làm gioăng cao su EPDM trương nở, mủn rách và làm suy giảm cấu trúc của nhựa PVC/CPVC.
• Chất bôi trơn chuẩn: Chỉ sử dụng mỡ bôi trơn gốc Silicone (Silicone grease/lubricant) hoặc các dòng mỡ chuyên dụng cho nhựa và cao su.

Vận hành định kỳ: Ngay cả khi một van cổng cỡ lớn nằm ở vị trí thường mở (Normally Open) hoặc thường đóng (Normally Closed) nhiều tháng trời, kỹ sư bảo trì cũng nên lập lịch xoay (vận hành thử) van đóng/mở một phần ít nhất 1 tháng/lần. Việc này giúp ngăn ngừa rêu mốc, cặn canxi bám cứng vào rãnh trượt, đảm bảo khi có sự cố khẩn cấp van vẫn hoạt động trơn tru.

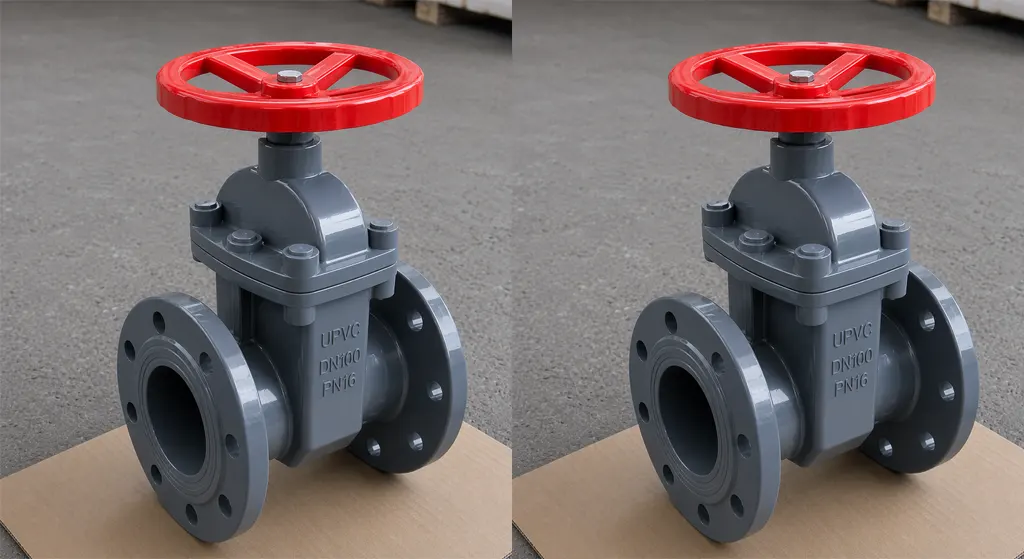

Lắp Đặt Đúng Chuẩn: Nền Tảng Của Vận Hành Êm Ái

Việc vận hành có mượt mà hay không phụ thuộc đến 50% vào quá trình lắp đặt ban đầu. Với van kích thước từ DN100 trở lên, khối lượng bản thân thân van cộng với lượng nước chứa bên trong là rất nặng.

Hệ Thống Giá Đỡ (Support & Anchoring)

• Nhựa có tính chất đàn hồi và dễ bị uốn cong (võng) dưới trọng lượng. Không bao giờ được dùng thân van để làm bệ đỡ chịu lực cho đường ống.
• Bắt buộc phải có giá đỡ độc lập (Pipe hanger / Valve support) đặt ngay dưới gầm thân van cổng cỡ lớn. Nếu không, trọng lượng của đường ống ở hai đầu sẽ tạo ra mô-men uốn, làm thân van bị biến dạng vi mô. Sự biến dạng này khiến đĩa van bị kẹt vào thành bên, làm cho người vận hành không thể quay tay quay được.

Lực Siết Bulong Mặt Bích

Van nhựa DN100+ thường sử dụng kết nối bích (Flange connection).

• Khi siết bulong mặt bích để ép gioăng (Gasket), phải siết theo nguyên tắc đối xứng (Star-pattern / Criss-cross).
• Sử dụng cờ lê lực (Torque wrench) và tuân thủ bảng lực siết do nhà sản xuất quy định. Siết quá chặt (quá tay) không giúp van kín hơn mà sẽ làm nứt gãy mặt bích nhựa ngay lập tức.

Tìm hiểu thêm: Hiện tượng kẹt van cổng nhựa do cặn bẩn và cách xử lý

Hướng Dẫn Bắt Bệnh Và Khắc Phục Sự Cố Thường Gặp (Troubleshooting)

Trong quá trình vận hành, đôi khi sự cố vẫn xảy ra. Dưới đây là bảng tổng hợp các triệu chứng và cách xử lý nhanh dành cho đội ngũ bảo trì:

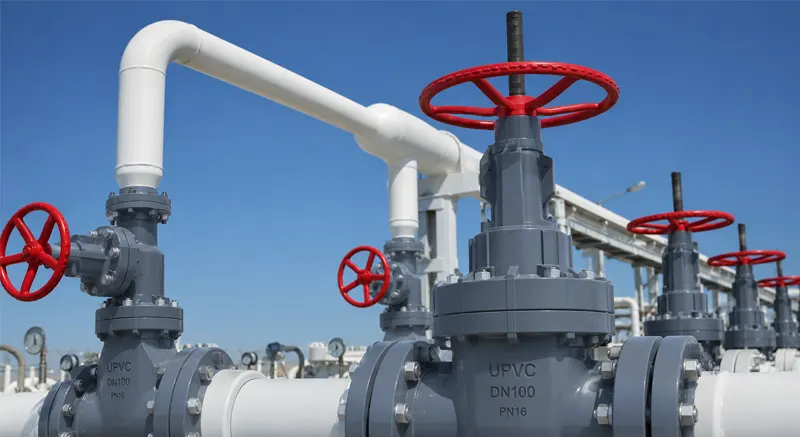

Ứng Dụng Thực Tế Của Van Cổng Nhựa Cỡ Lớn

Để thấy được giá trị của việc vận hành đúng cách, chúng ta điểm qua các môi trường “khắc nghiệt” mà van cổng nhựa DN100 – DN400 đang gánh vác:

Trạm Xử Lý Nước Thải Công Nghiệp (Wastewater Treatment): Van kim loại bị gỉ sét nhanh chóng bởi khí H2S và các axit loãng. Van uPVC/cPVC loại lớn được dùng tại các bể lắng, bể hiếu khí.

Hệ Thống Lọc Nước Biển / Nuôi Trồng Thủy Sản: Nước muối (Brine) là kẻ thù của kim loại (kể cả Inox 304). Van PP hoặc uPVC là sự lựa chọn duy nhất có tuổi thọ cao mà không thôi nhiễm kim loại nặng vào nguồn nước của vật nuôi.

Nhà Máy Hóa Chất / Bán Dẫn (Semiconductor): Dòng chảy axit sulfuric (H2SO4) hay axit HCl đòi hỏi các van cổng kích thước lớn làm từ nhựa PP hoặc PVDF tinh khiết. Ở những nhà máy này, một thao tác làm búa nước nứt van sẽ gây ra thảm họa về an toàn lao động và môi trường.
