Phân biệt van cổng nhựa nêm đặc và nêm đàn hồi

Trong các hệ thống đường ống công nghiệp, xử lý nước cấp, nước thải hay hóa chất, van cổng nhựa (plastic gate valve) là một thiết bị không thể thiếu. Khác với van kim loại dễ bị ăn mòn, van nhựa (thường là PVC, uPVC, cPVC, hoặc PP) mang lại khả năng chống ăn mòn hóa học tuyệt vời và trọng lượng nhẹ.

Tuy nhiên, khi đi sâu vào cấu tạo, người dùng thường đứng trước hai lựa chọn: van cổng nhựa nêm đặc (solid wedge) và van cổng nhựa nêm đàn hồi (resilient wedge). Việc chọn sai loại nêm (đĩa van) không chỉ gây rò rỉ lưu chất mà còn làm giảm tuổi thọ toàn bộ hệ thống, dẫn đến chi phí bảo trì khổng lồ.

Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, ưu nhược điểm của từng dòng van, đồng thời cung cấp bảng so sánh chuyên sâu giúp bạn đưa ra quyết định chính xác nhất.

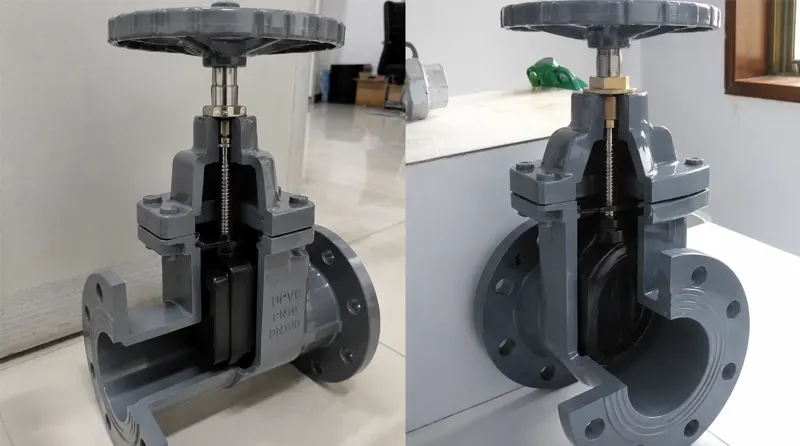

Tổng quan về đĩa nêm trong van cổng

Trước khi đi vào phân biệt, chúng ta cần hiểu “nêm” (wedge) là gì. Nêm chính là bộ phận đĩa van (gate) có hình dạng giống chữ V hoặc hình chóp cụt, di chuyển lên xuống nhờ trục van (stem) để đóng hoặc mở dòng chảy.

Lý do đĩa van cổng thường có hình nêm (vát hai bên) là để khi van đóng sát xuống dưới cùng, lực ép từ trục van sẽ đẩy hai mặt của nêm tỳ chặt vào hai mặt bích (seat) của thân van, tạo ra độ kín khít cao dưới áp lực của dòng nước. Dựa vào vật liệu và cấu trúc của cái nêm này, người ta chia van cổng làm hai loại chính: nêm đặc và nêm đàn hồi.

Tìm hiểu thêm: Van cổng nhựa kích thước lớn (DN100 trở lên): Lưu ý khi vận hành.

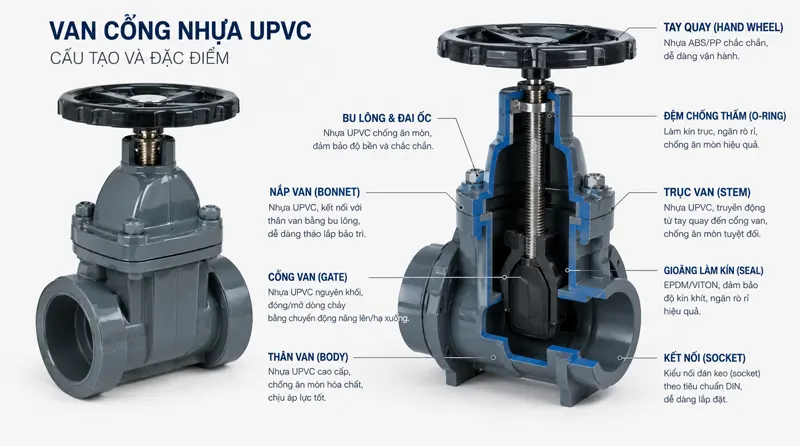

Van cổng nhựa nêm đặc (Solid Wedge Plastic Gate Valve)

Van cổng nhựa nêm đặc là dòng van truyền thống, có đĩa van được đúc nguyên khối từ vật liệu nhựa cứng (như uPVC, cPVC, PP, hoặc PVDF). Đĩa nêm này không có bất kỳ lớp bọc cao su hay vật liệu mềm nào bên ngoài.

Cấu tạo và Cơ chế hoạt động:

• Vật liệu nguyên khối: Đĩa nêm được gia công bằng máy CNC hoặc đúc nguyên khối với độ chính xác cao để khớp hoàn toàn với rãnh (seat) bên trong thân van.
• Cơ chế làm kín: Van làm kín dựa trên sự tiếp xúc cơ học (metal-to-metal hoặc plastic-to-plastic) giữa mặt nêm và mặt đế van.
• Thiết kế rãnh đáy: Để nêm đặc có thể đóng kín hoàn toàn, thân van bắt buộc phải có một rãnh lõm ở dưới đáy (bottom groove) để nêm cắm sâu xuống.

Ưu điểm của nêm đặc:

1. Chống chịu hóa chất cực tốt: Vì đĩa van làm từ 100% nhựa nguyên sinh, không có lớp bọc cao su, nó không bị ảnh hưởng bởi các hóa chất có tính ăn mòn mạnh (axit đậm đặc, bazơ, dung môi) mà cao su thông thường không chịu được.
2. Độ bền cơ học cao: Khối nhựa đặc rất cứng cáp, chịu được lực đẩy mạnh và không bị biến dạng, bong tróc bề mặt hay rách xước như lớp bọc cao su khi hoạt động trong môi trường áp lực.
3. Chi phí sản xuất tối ưu: Không đòi hỏi công nghệ bọc ép cao su phức tạp, van nêm đặc thường có giá thành mềm hơn đối với các kích cỡ nhỏ và trung bình.
4. Chịu nhiệt độ tốt hơn: Nếu làm từ nhựa cPVC hoặc PVDF, van nêm đặc có thể chịu được nhiệt độ cao mà không lo lớp đàn hồi bị nung chảy hay lão hóa.

Nhược điểm cần lưu ý:

1. Vấn đề rác thải kẹt rãnh: Đây là nhược điểm chí mạng. Cái rãnh ở đáy van rất dễ tích tụ cặn bẩn, sỏi đá, hoặc rác. Khi có rác nằm trong rãnh, nêm đặc không thể đi xuống hết hành trình, dẫn đến hiện tượng đóng không kín và rò rỉ (leakage).
2. Độ mài mòn theo thời gian: Việc ma sát trực tiếp giữa đĩa nhựa và thân nhựa lâu ngày sẽ tạo ra độ rơ. Khi đó, van sẽ mất đi khả năng làm kín 100%.
3. Cần lực đóng/mở lớn: Do ma sát trượt giữa hai bề mặt cứng, người vận hành thường phải dùng nhiều lực hơn để vặn tay quay (handwheel) khi van gần đóng kín.

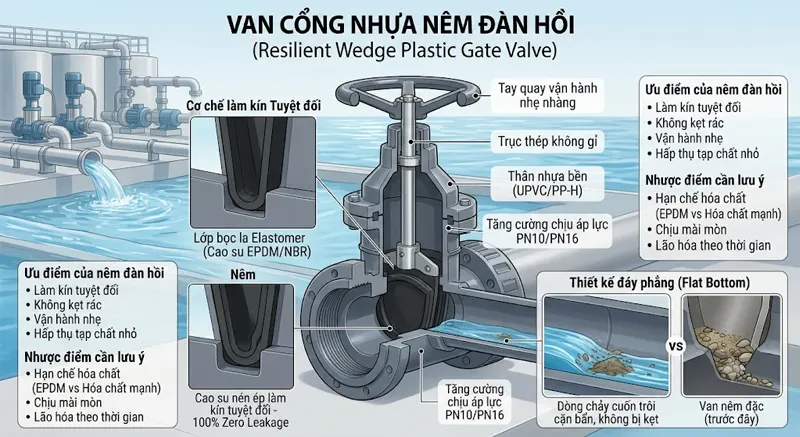

Van cổng nhựa nêm đàn hồi (Resilient Wedge Plastic Gate Valve)

Khắc phục được nhược điểm của van nêm đặc, van cổng nêm đàn hồi ra đời và nhanh chóng trở thành tiêu chuẩn mới trong ngành xử lý nước sạch và nước thải.

Cấu tạo và Cơ chế hoạt động:

• Lớp bọc Elastomer: Lõi của đĩa nêm vẫn có thể bằng nhựa hoặc kim loại, nhưng toàn bộ bề mặt bên ngoài được bọc kín bằng một lớp cao su đàn hồi (thường là EPDM, NBR, hoặc Viton/FKM).
• Cơ chế làm kín: Khi trục van ép nêm đi xuống, lớp cao su sẽ tự động biến dạng và lấp đầy mọi khoảng trống li ti giữa đĩa van và thân van. Nó làm kín bằng độ đàn hồi (sự nén ép cao su) thay vì độ chính xác cơ học.
• Thiết kế đáy phẳng (Flat Bottom): Van nêm đàn hồi không có rãnh ở đáy. Đáy van phẳng hoàn toàn, bằng với mặt ống.

Ưu điểm của nêm đàn hồi:

1. Làm kín tuyệt đối (Đạt chuẩn Zero Leakage): Nhờ lớp cao su ôm sát, van nêm đàn hồi cung cấp khả năng làm kín hoàn hảo 100%, kể cả khi hệ thống có áp suất cao hay thấp.
2. Không kẹt rác, không lắng cặn: Do đáy van phẳng hoàn toàn, dòng chảy sẽ cuốn trôi mọi cặn bẩn đi qua. Không có rãnh lõm đồng nghĩa với việc không có nơi để rác tích tụ. Van luôn đóng kín mà không sợ kẹt sỏi đá.
3. Vận hành nhẹ nhàng: Bề mặt cao su trượt trên thân nhựa giảm ma sát đáng kể so với nhựa cọ xát với nhựa. Người dùng ít phải dùng sức để siết chặt tay quay.
4. Hấp thụ tạp chất nhỏ: Nếu có một hạt cát nhỏ nằm lại trên đáy phẳng, khi đóng van, lớp cao su sẽ lún xuống bao bọc lấy hạt cát đó và vẫn đảm bảo kín nước. Khi mở van, hạt cát sẽ bị cuốn đi và cao su phục hồi lại hình dáng cũ.

Nhược điểm cần lưu ý:

1. Hạn chế về môi trường hóa chất: Cao su EPDM hoặc NBR rất kỵ các hóa chất oxy hóa mạnh, dung môi hữu cơ, hay dầu mỏ (tùy loại cao su). Trong môi trường này, lớp đàn hồi sẽ bị trương nở, mủn ra, khiến van hỏng hoàn toàn.
2. Khả năng chịu mài mòn vật lý: Nếu trong nước có chứa nhiều vật sắc nhọn hoặc cát thô trôi với tốc độ cao, lớp cao su có thể bị cào rách.
3. Lão hóa theo thời gian: Cao su có tuổi thọ nhất định. Dưới tác động của nhiệt độ và áp lực liên tục, chúng có thể bị chai cứng (mất tính đàn hồi) sau 5-10 năm sử dụng.

Tìm hiểu thêm: Hiện tượng kẹt van cổng nhựa do cặn bẩn và cách xử lý

Bảng So Sánh Chi Tiết Van Cổng Nêm Đặc Và Nêm Đàn Hồi

Để giúp bạn có cái nhìn tổng quan và nhanh chóng nhất, dưới đây là bảng so sánh các tiêu chí kỹ thuật cốt lõi của hai loại van này:

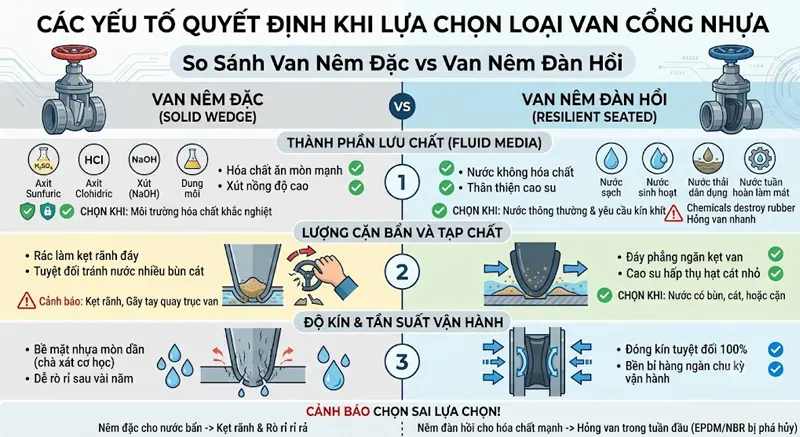

Các Yếu Tố Quyết Định Khi Lựa Chọn Loại Van Cổng Nhựa

Việc chọn sai giữa nêm đặc và nêm đàn hồi có thể dẫn đến hậu quả nghiêm trọng: hỏng van ngay trong tuần đầu tiên (do hóa chất ăn mòn cao su) hoặc hệ thống luôn trong tình trạng rò rỉ rỉ rả (do cát kẹt vào rãnh nêm đặc). Dưới đây là 3 yếu tố cốt lõi bạn cần xem xét trước khi ra quyết định:

Thành phần của lưu chất (Fluid Media):

Đây là yếu tố quan trọng nhất.

• Chọn Nêm Đặc khi: Hệ thống của bạn bơm hóa chất ăn mòn mạnh như Axit Sunfuric (), Axit Clohidric (), Xút () nồng độ cao, hoặc các dung môi công nghiệp. Các chất này sẽ phá hủy lớp bọc EPDM/NBR của nêm đàn hồi chỉ trong thời gian ngắn. Nêm đặc bằng uPVC hoặc cPVC là lựa chọn an toàn và duy nhất.
• Chọn Nêm Đàn Hồi khi: Bạn đang thiết kế hệ thống nước sạch (nước sinh hoạt), nước xả thải dân dụng, hoặc nước tuần hoàn làm mát. Môi trường này thân thiện với cao su, và yêu cầu về độ kín khít cao quan trọng hơn khả năng chống hóa chất.

Lượng cặn bẩn và tạp chất:

• Chọn Nêm Đàn Hồi: Nếu lưu chất chứa bùn, cát, hoặc cặn lơ lửng (ví dụ: nước múc trực tiếp từ sông hồ, bùn xử lý nước thải). Đáy phẳng của van nêm đàn hồi sẽ ngăn chặn hoàn toàn việc rác làm kẹt van, và cao su sẽ hấp thụ các hạt cát nhỏ để đảm bảo van vẫn đóng kín.
• Hạn chế Nêm Đặc: Tuyệt đối tránh dùng van nêm đặc có rãnh đáy cho nước nhiều bùn cát. Chúng sẽ nhanh chóng kẹt rãnh, làm nêm không hạ xuống được, dẫn đến việc dùng sức siết gãy tay quay trục van.

Yêu cầu về độ kín và tần suất vận hành:

• Van cổng sinh ra là để đóng hoàn toàn hoặc mở hoàn toàn (không dùng để điều tiết lưu lượng). Nếu vị trí lắp đặt yêu cầu độ kín khít tuyệt đối 100% để bảo trì các bơm phía sau, van nêm đàn hồi luôn ưu việt hơn.
• Về tần suất, lớp cao su của nêm đàn hồi chịu được hàng ngàn chu kỳ nén/nhả mà không mất đi khả năng làm kín. Trong khi đó, bề mặt nhựa của nêm đặc sẽ mòn dần sau nhiều lần chà xát cơ học, khiến van bắt đầu rò rỉ sau vài năm.

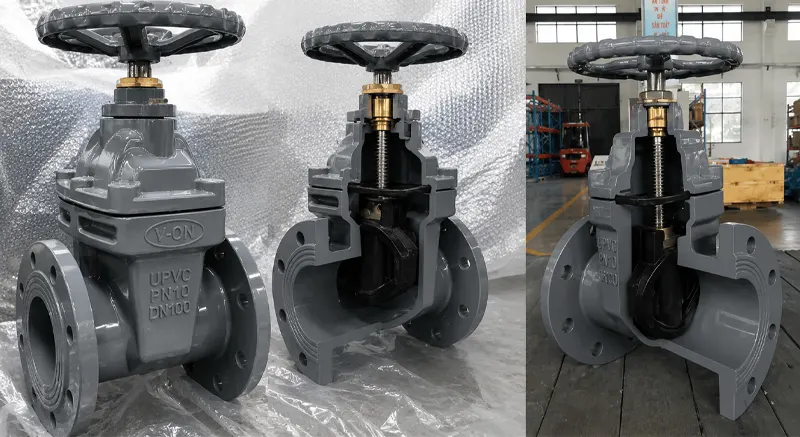

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Chuẩn Kỹ Thuật

Dù bạn chọn dòng van nào, tuổi thọ của van phụ thuộc 50% vào chất lượng sản xuất và 50% vào cách lắp đặt, bảo trì.

Lưu ý khi lắp đặt (Installation):

• Xả đường ống trước khi lắp: Trước khi gắn van vào hệ thống (đặc biệt là van nêm đặc), hãy xả nước mạnh để đẩy hết phôi nhựa, mạt sắt, và sỏi đá sinh ra trong quá trình thi công ống. Một viên sỏi nhỏ mắc vào rãnh ngay ngày đầu tiên có thể làm xước vĩnh viễn đĩa nêm.
• Không siết quá lực (Over-tightening): Đây là lỗi phổ biến của các thợ cơ khí. Đối với van cổng nhựa nêm đàn hồi, chỉ cần vặn nhẹ tay đến khi có cảm giác kịch là van đã kín do cao su đã được nén. Việc dùng mỏ lết siết thêm sẽ làm rách lớp cao su hoặc làm toác thân van nhựa.
• Hướng lắp đặt: Khác với van cầu (globe valve) hay van một chiều, van cổng nhựa có thể lắp theo cả hai chiều dòng chảy (bi-directional). Tuy nhiên, khuyến cáo nên lắp trục van hướng lên trên hoặc nghiêng tối đa 45 độ, tránh lắp lộn ngược trục van chúc xuống đất vì cặn bẩn sẽ kẹt vào khoang ty van.

Bảo dưỡng định kỳ (Maintenance):

• Bảo trì van nêm đặc: Định kỳ 6 tháng/lần, bạn nên mở van lớn và tạo áp lực xả mạnh để đẩy bớt rác tích tụ trong rãnh đáy.
• Bảo trì van nêm đàn hồi: Hạn chế để van phơi dưới ánh nắng mặt trời trực tiếp kéo dài (tia UV gây lão hóa vật liệu nhựa và có thể ảnh hưởng đến gioăng cao su bên trong nếu hở). Nếu van bị rò rỉ, phần lớn là do gioăng cao su bị rách hoặc lão hóa, có thể tháo mặt bích nắp van (bonnet) để thay thế riêng phần đĩa nêm bọc cao su mà không cần cắt bỏ toàn bộ thân van.

Tổng kết:

Việc phân biệt và lựa chọn giữa van cổng nhựa nêm đặc và nêm đàn hồi không phải là câu chuyện về loại nào đắt tiền hay rẻ tiền hơn, mà là loại nào phù hợp với môi trường thực tế của bạn.

Hãy ghi nhớ nguyên lý cốt lõi:

• Dùng nêm đặc để làm tấm khiên vững chắc chống lại hóa chất ăn mòn.
• Dùng nêm đàn hồi để tạo ra độ kín tuyệt đối, bất chấp cặn bẩn trong hệ thống nước thông thường.

Việc thấu hiểu cấu tạo thiết bị không chỉ giúp bạn tối ưu hóa chi phí vật tư, mà còn bảo vệ toàn bộ nhà máy khỏi những sự cố rò rỉ không đáng có.
