Trong hệ thống đường ống công nghiệp và xử lý lưu chất, việc lựa chọn đúng loại van quyết định trực tiếp đến hiệu suất, độ an toàn và tuổi thọ của toàn bộ hệ thống. Hai trong số những dòng van phổ biến nhất, nhưng cũng dễ bị nhầm lẫn nhất về mặt ứng dụng, chính là van cổng nhựa (Plastic Gate Valve) và van cầu nhựa (Plastic Globe Valve).
Nhìn từ bên ngoài, hình dáng của chúng có thể mang nét tương đồng, nhưng cấu tạo bên trong và đặc tính động học chất lưu lại hoàn toàn khác biệt. Bài viết này sẽ đi sâu vào phân tích, so sánh chi tiết sự khác biệt về chức năng giữa van cổng nhựa và van cầu nhựa, giúp bạn đưa ra quyết định kỹ thuật chính xác nhất cho từng môi trường lưu chất, từ nước sinh hoạt cho đến hóa chất ăn mòn cao (uPVC, cPVC, PPH, PVDF).
Tổng Quan Về Van Cổng Nhựa (Plastic Gate Valve)
Van Cổng Nhựa Là Gì?
Van cổng (hay còn gọi là van cửa) hoạt động dựa trên cơ chế nâng lên và hạ xuống của một đĩa van (giống như một cánh cổng hoặc máy chém). Khi van mở hoàn toàn, đĩa van được kéo rút hoàn toàn khỏi đường ống, để lại một không gian rỗng, cho phép lưu chất đi qua với lực cản gần như bằng 0.
Đặc Điểm Chức Năng Cốt Lõi:
Chức năng duy nhất và thiết kế tối ưu nhất của van cổng là Đóng/Mở hoàn toàn (On/Off Isolation).
Tuyệt đối không dùng để tiết lưu: Việc để đĩa van cổng ở vị trí lơ lửng (mở bán phần) sẽ gây ra những hệ lụy kỹ thuật nghiêm trọng. Dòng chảy đi qua khe hở hẹp với áp lực cao sẽ tạo ra dòng chảy rối (turbulent flow). Lực chấn động này sẽ đập trực tiếp vào mặt đĩa van, gây rung lắc mạnh, mài mòn không đồng đều và cuối cùng là làm cong trục hoặc hỏng seal (gioăng) làm kín.
Tổn thất áp suất cực thấp: Do không có vật cản trên đường đi của dòng chảy khi mở, van cổng giữ nguyên được áp lực ban đầu của hệ thống.
Tìm hiểu thêm: Van cổng nhựa (Gate Valve) hay Van cửa: Đặc điểm kỹ thuật và nguyên lý đóng mở.
Tổng Quan Về Van Cầu Nhựa (Plastic Globe Valve)
Van Cầu Nhựa Là Gì?
Van cầu có thiết kế phức tạp hơn rất nhiều. Bên trong thân van, dòng chảy không đi theo một đường thẳng mà bị buộc phải đổi hướng (thường là hình chữ Z hoặc chữ S). Đĩa van của van cầu di chuyển vuông góc với bề mặt đệm (seat) để đóng mở hoặc kiểm soát dòng chảy.
Đặc Điểm Chức Năng Cốt Lõi:
Thiết kế sinh ra để Điều tiết lưu lượng (Throttling / Regulating).
Khả năng tiết lưu hoàn hảo: Nhờ cấu trúc dòng chảy phải vòng qua vách ngăn, kết hợp với đĩa van hình nón hoặc hình nút cắm, van cầu cho phép người vận hành tăng hoặc giảm lưu lượng một cách cực kỳ chính xác. Ngay cả khi hoạt động liên tục ở góc mở 20%, 50% hay 80%, van cầu vẫn duy trì được độ ổn định, không bị rung lắc và không bị mài mòn phá hủy như van cổng.
Tổn thất áp suất cao: Đây là sự đánh đổi về mặt vật lý. Việc dòng chảy phải uốn lượn bên trong thân van tạo ra lực cản đáng kể. Do đó, van cầu sẽ làm giảm áp lực của dòng lưu chất ở đầu ra so với đầu vào.
Bảng So Sánh Nhanh: Van Cổng Nhựa vs Van Cầu Nhựa
| Tiêu chí kỹ thuật | Van Cổng Nhựa (Gate Valve) | Van Cầu Nhựa (Globe Valve) |
| Chức năng chính | Đóng / Cắt hoàn toàn (On / Off) | Điều tiết lưu lượng (Throttling) |
| Quỹ đạo dòng chảy | Thẳng, không đổi hướng | Uốn khúc (hình chữ Z, S) |
| Tổn thất áp suất | Rất thấp (gần như bằng 0 khi mở) | Rất cao do lực cản bên trong |
| Khả năng điều tiết | Kém, dễ gây hỏng hóc thiết bị | Tuyệt vời, độ chính xác cao |
| Tốc độ vận hành | Chậm (cần quay tay quay nhiều vòng) | Nhanh hơn (hành trình đĩa van ngắn hơn) |
| Hướng dòng chảy | 2 chiều (Bi-directional) | 1 chiều (Uni-directional, phải lắp đúng chiều) |
| Khả năng bị búa nước | Thấp (do thao tác đóng chậm) | Cao hơn (nếu đóng đột ngột) |

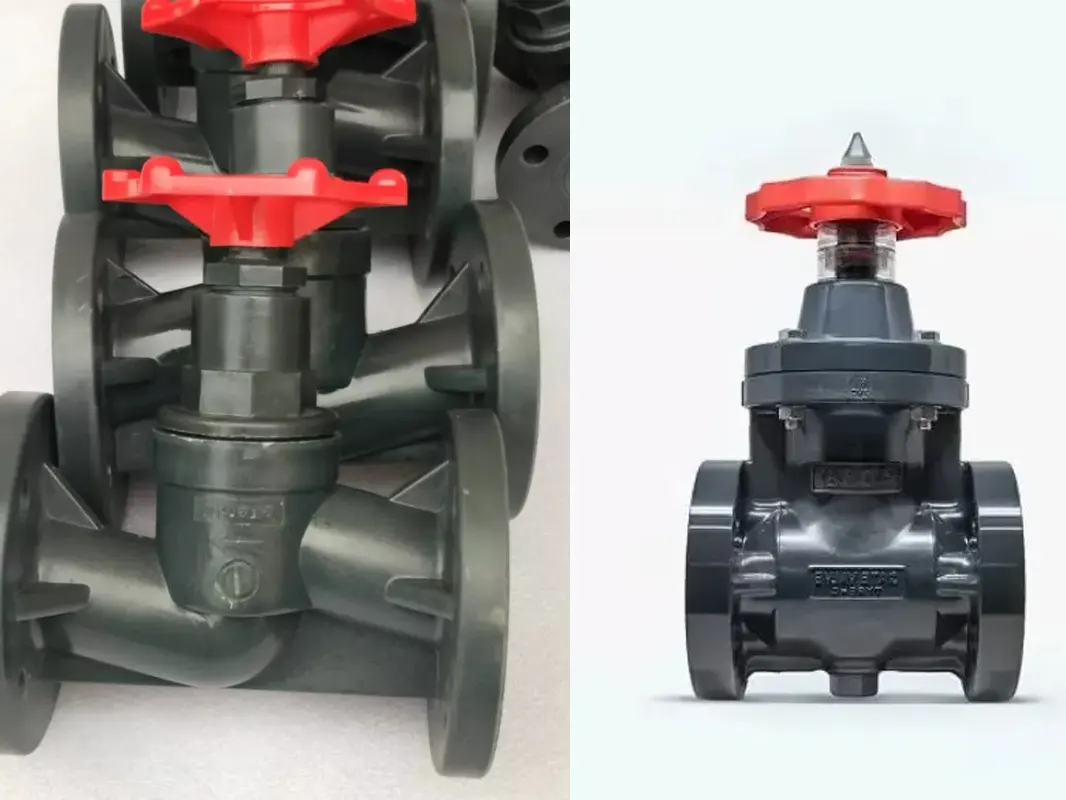

Phân Tích Chuyên Sâu Các Khác Biệt Về Động Học Chất Lưu
Để hiểu rõ tại sao không thể dùng chung một ứng dụng cho hai loại van này, chúng ta cần phân tích sâu hơn về động học chất lưu (Fluid Dynamics).
Cơ Chế Mài Mòn (Wear and Tear):
Khi một lưu chất (đặc biệt là hóa chất hoặc nước chứa cặn) đi qua van, vận tốc dòng chảy là yếu tố quyết định tốc độ mài mòn.
Với van cổng, diện tích tiếp xúc của đĩa van với dòng chảy khi tiết lưu là rất mỏng (chỉ ở phần rìa mép của đĩa). Vận tốc dòng chảy tăng vọt tại khe hở hẹp này sẽ tạo ra hiện tượng xâm thực (cavitation) hoặc xói mòn cơ học, xé toạc lớp nhựa.
Với van cầu, đĩa van được thiết kế dày dặn, dạng nút xú-páp, bao trọn lấy mặt bích làm kín. Dòng chảy len lỏi qua toàn bộ chu vi của mặt đĩa, giúp phân tán lực cắt (shear force), làm giảm đáng kể tốc độ mài mòn vật liệu nhựa.
Thời Gian Vận Hành & Bảo Trì:
Hành trình di chuyển của trục van cổng dài bằng hoặc lớn hơn đường kính của ống (để nhấc hoàn toàn đĩa van lên). Điều này đồng nghĩa với việc bạn phải xoay vô lăng (handwheel) rất nhiều vòng. Ngược lại, hành trình trục của van cầu ngắn hơn rất nhiều (chỉ từ mặt đệm lên tới đỉnh vách ngăn), giúp việc thao tác nhanh chóng hơn.
Tuy nhiên, do cấu trúc khoang chứa phức tạp, van cầu nhựa khó vệ sinh hơn và dễ bị nghẹt nếu lưu chất có chứa chất rắn lơ lửng kích thước lớn. Trong khi đó, van cổng (nếu không có rãnh quá sâu ở đáy) sẽ ít bị kẹt rác hơn.
Chọn Vật Liệu Nhựa Nào Cho Từng Loại Van?
Nhựa công nghiệp không chỉ có một loại. Việc chọn đúng vật liệu chế tạo van cổng hoặc van cầu phụ thuộc 100% vào nhiệt độ và đặc tính hóa học của lưu chất.
- uPVC (Unplasticized Polyvinyl Chloride): Lựa chọn phổ biến nhất và tiết kiệm chi phí. Phù hợp cho nước cấp, nước thải, và các hóa chất nhẹ ở nhiệt độ thường (dưới 60°C).
- cPVC (Chlorinated Polyvinyl Chloride): Chịu nhiệt tốt hơn (lên đến 90°C). Thường được dùng cho các hệ thống nước nóng công nghiệp hoặc hóa chất có tính ăn mòn mạnh hơn.
- PPH (Polypropylene Homo-polymer): Chống chịu hóa chất tuyệt vời, đặc biệt là các dung môi và hóa chất gốc kiềm. Dùng nhiều trong công nghiệp luyện kim, xi mạ.
- PVDF (Polyvinylidene Fluoride): “Vua” của các loại nhựa chịu hóa chất. Được ứng dụng cho các hệ thống axit siêu tinh khiết, nước siêu sạch (DI water) trong sản xuất chất bán dẫn hoặc y tế. Cả van cổng và van cầu làm từ PVDF đều có giá thành cao nhưng độ bền là vô địch.

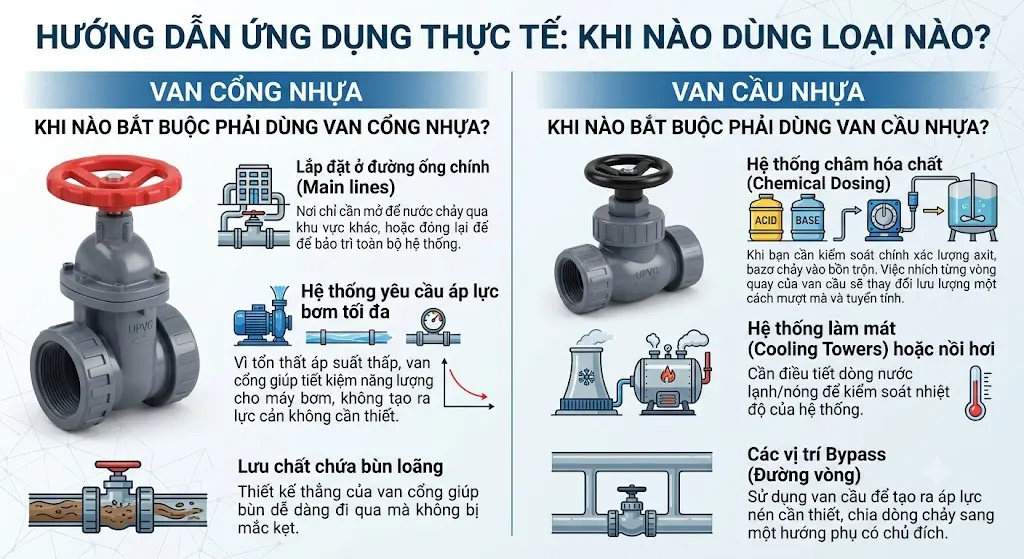

Hướng Dẫn Ứng Dụng Thực Tế: Khi Nào Dùng Loại Nào?
Khi Nào Bắt Buộc Phải Dùng Van Cổng Nhựa?
- Lắp đặt ở đường ống chính (Main lines): Nơi chỉ cần mở để nước chảy qua khu vực khác, hoặc đóng lại để bảo trì toàn bộ hệ thống.
- Hệ thống yêu cầu áp lực bơm tối đa: Vì tổn thất áp suất thấp, van cổng giúp tiết kiệm năng lượng cho máy bơm, không tạo ra lực cản không cần thiết.
- Lưu chất chứa bùn loãng: Thiết kế thẳng của van cổng giúp bùn dễ dàng đi qua mà không bị mắc kẹt.
Khi Nào Bắt Buộc Phải Dùng Van Cầu Nhựa?
- Hệ thống châm hóa chất (Chemical Dosing): Khi bạn cần kiểm soát chính xác lượng axit, bazơ chảy vào bồn trộn. Việc nhích từng vòng quay của van cầu sẽ thay đổi lưu lượng một cách mượt mà và tuyến tính.
- Hệ thống làm mát (Cooling Towers) hoặc nồi hơi: Cần điều tiết dòng nước lạnh/nóng để kiểm soát nhiệt độ của hệ thống.
- Các vị trí Bypass (Đường vòng): Sử dụng van cầu để tạo ra áp lực nén cần thiết, chia dòng chảy sang một hướng phụ có chủ đích.
Tổng Kết:
Đừng bao giờ cố gắng bắt một chiếc van cổng phải làm nhiệm vụ điều tiết lưu lượng, và cũng đừng lãng phí áp suất hệ thống bằng cách dùng van cầu chỉ để làm nhiệm vụ đóng ngắt thông thường.
Sự khác biệt về chức năng giữa Van cổng nhựa (chuyên gia đóng/ngắt) và Van cầu nhựa (bậc thầy điều tiết) đến từ chính thiết kế hình học bên trong của chúng. Việc nắm vững nguyên lý hoạt động, kết hợp với việc chọn đúng vật liệu (uPVC, cPVC, PPH hay PVDF), sẽ giúp hệ thống đường ống của bạn vận hành trơn tru, kéo dài tuổi thọ vật tư và tối ưu hóa chi phí bảo trì.
Mẹo nhỏ từ chuyên gia: Dù lắp đặt van cổng hay van cầu nhựa vào giữa hai mặt bích, hãy luôn chú ý siết bu-lông theo nguyên tắc đối xứng (hình ngôi sao) và tuân thủ giới hạn lực siết (torque) của nhà sản xuất để tránh làm nứt vỡ mặt bích nhựa.
Hy vọng bài viết đã mang lại cho bạn một cái nhìn kỹ thuật sâu sắc, rành mạch nhất về hai dòng van công nghiệp cực kỳ quan trọng này. Căn cứ vào bản thiết kế thủy lực và đặc tính của hệ thống lưu chất, chắc chắn bạn đã biết hệ thống của mình đang thực sự cần gọi tên loại van nào!
