Trong ngành cấp thoát nước và thi công hệ thống đường ống công nghiệp, việc trích xuất một nhánh ống mới từ một đường ống chính đang mang áp lực là một bài toán thường xuyên gặp phải. Nếu phải ngưng hệ thống, xả bỏ toàn bộ áp lực và lưu chất bên trong, bạn sẽ tốn rất nhiều chi phí và gây gián đoạn dịch vụ.
Giải pháp tối ưu nhất hiện nay chính là sử dụng đai khởi thủy. Bài viết này sẽ hướng dẫn chi tiết cách lắp đặt đai khởi thủy nhựa lên đường ống đang hoạt động (còn gọi là thi công hot tapping hay khoan trích nước có áp) một cách an toàn, hiệu quả và chuẩn kỹ thuật nhất.

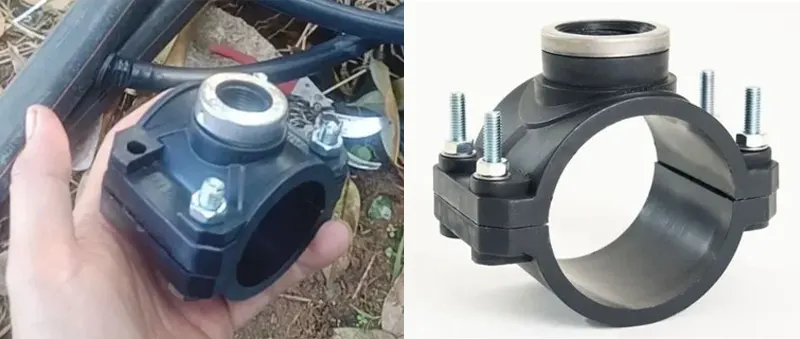

Đai Khởi Thủy Nhựa Là Gì?
Đai khởi thủy nhựa (Plastic Tapping Saddle hoặc Saddle Clamp) là một loại phụ kiện đường ống được thiết kế đặc biệt để tạo ra một điểm trích (nhánh mới) từ một đường ống chính mà không cần phải cắt đứt hoặc thay thế đoạn ống đó. Phụ kiện này ốp chặt vào thành ống bên ngoài và cung cấp một ngõ ra (thường có ren trong hoặc mặt bích) để kết nối với van hoặc ống nhánh.
Cấu tạo cơ bản của một bộ đai khởi thủy nhựa bao gồm:
- Thân đai: Thường gồm hai nửa bán nguyệt ôm trọn vòng ngoài của ống chính, được làm từ vật liệu nhựa cao cấp như HDPE, PVC, uPVC hoặc PP.
- Gioăng cao su (O-ring): Đóng vai trò then chốt trong việc làm kín. Gioăng này được đặt ở nửa thân đai có ngõ ra, áp sát vào bề mặt ống chính để ngăn rò rỉ nước khi tiến hành khoan.
- Hệ thống bu-lông, đai ốc: Thường làm bằng thép không gỉ (Inox 304/316) hoặc mạ kẽm, dùng để siết chặt hai nửa thân đai vào đường ống.
- Ngõ ra (Cửa trích): Phần nhô lên có tiện ren trong (hoặc không ren đối với đai hàn điện trở) để kết nối với van hoặc phụ kiện khác.
Việc lựa chọn đúng loại vật liệu đai khởi thủy và kích cỡ tương thích với đường ống chính là bước đầu tiên và quan trọng nhất quyết định sự thành công của công trình.

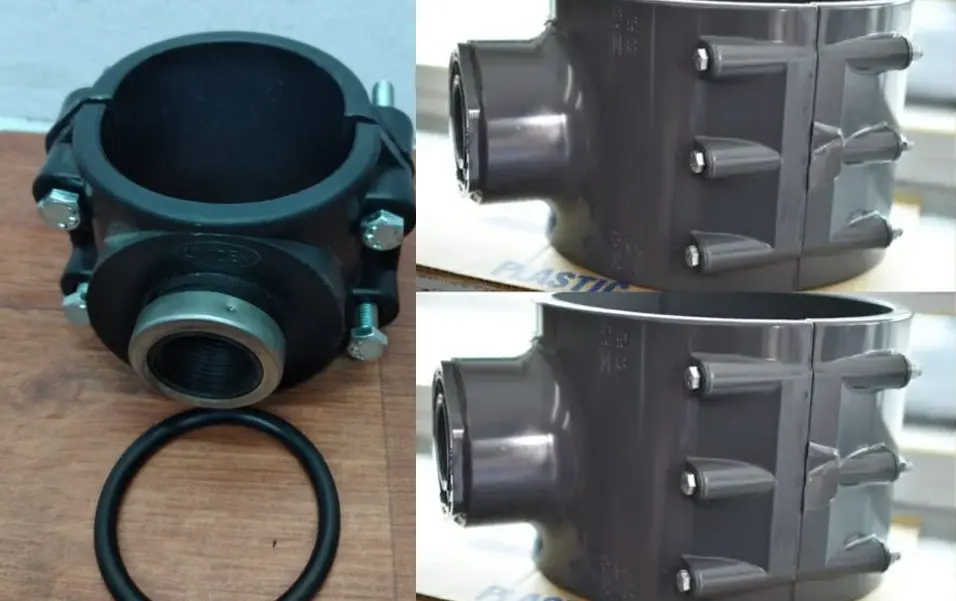

Lợi Ích Khi Lắp Đặt Trên Đường Ống Đang Hoạt Động
Việc lắp đặt đai khởi thủy trên đường ống đang có áp lực mang lại những lợi ích vượt trội so với phương pháp cắt ống truyền thống.
- Không gây gián đoạn dịch vụ: Đây là ưu điểm lớn nhất. Các khu dân cư, bệnh viện, nhà máy công nghiệp sẽ không bị mất nước hoặc khí trong suốt quá trình thi công.
- Tiết kiệm chi phí vận hành: Bạn không cần phải xả bỏ một lượng lớn lưu chất có trong đường ống chính, đồng thời không phải tốn nhân công và thời gian để xả air (xả khí) lại cho toàn bộ hệ thống sau khi cấp nước trở lại.
- Bảo vệ chất lượng nguồn nước: Do hệ thống luôn duy trì áp lực dương ra bên ngoài, các chất bẩn, đất cát hoặc vi khuẩn từ môi trường xung quanh không thể xâm nhập ngược vào bên trong đường ống chính trong lúc thi công.
Thi công nhanh chóng và gọn nhẹ: Chỉ với một vài công cụ chuyên dụng, một người thợ lành nghề có thể hoàn thành việc trích nhánh trong thời gian rất ngắn.
Tìm hiểu thêm: Hướng dẫn chọn mặt bích nhựa (Flange) chuẩn JIS, ANSI, DIN, BS.
Chuẩn Bị Vật Tư Và Thiết Bị Thi Công
Để quá trình khoan trích nước có áp diễn ra an toàn, bạn cần chuẩn bị đầy đủ các vật tư và thiết bị sau. Thiếu sót bất kỳ dụng cụ nào cũng có thể dẫn đến sự cố xì vỡ nguy hiểm.
Vật Tư Cần Thiết
- Đai khởi thủy nhựa có kích thước phù hợp với đường kính ngoài (OD) của ống chính.
- Van cổng hoặc van bi toàn phần (Full-port valve). Van này phải có kích thước ren tương ứng với ngõ ra của đai khởi thủy. Bắt buộc phải là van toàn phần để mũi khoan có thể đi xuyên qua khi mở hoàn toàn.
- Băng keo non (Teflon) hoặc keo dính ren chuyên dụng.
- Khăn sạch, bàn chải lông mềm hoặc giấy nhám mịn.
Thiết Bị Và Dụng Cụ
- Máy khoan trích nước có áp chuyên dụng (Hot Tapping Machine). Máy này có buồng chứa áp lực kín và trục khoan có thể tháo lắp dễ dàng.
- Mũi khoan khoét lỗ (Hole saw) phù hợp với vật liệu ống chính (nhựa PVC, HDPE).
- Cờ lê, mỏ lết, hoặc máy siết bu-lông.
- Thước kẹp caliper hoặc thước dây.
- Đồ bảo hộ lao động: Kính bảo hộ, găng tay, ủng cao su, áo phản quang.
Bảng Tiêu Chuẩn Kích Thước Ngõ Ra Phổ Biến:
| Kích Thước Ống Chính | Kích Thước Ngõ Ra Thường Gặp | Loại Ren Sử Dụng |
| Phi 63mm | 1/2″, 3/4″, 1″ | Ren trong BSPT |
| Phi 90mm | 1/2″, 3/4″, 1″, 1.25″, 1.5″ | Ren trong BSPT |
| Phi 110mm | 1″, 1.5″, 2″ | Ren trong BSPT |
| Phi 160mm trở lên | 2″, 3″, 4″ | Ren hoặc Mặt Bích |

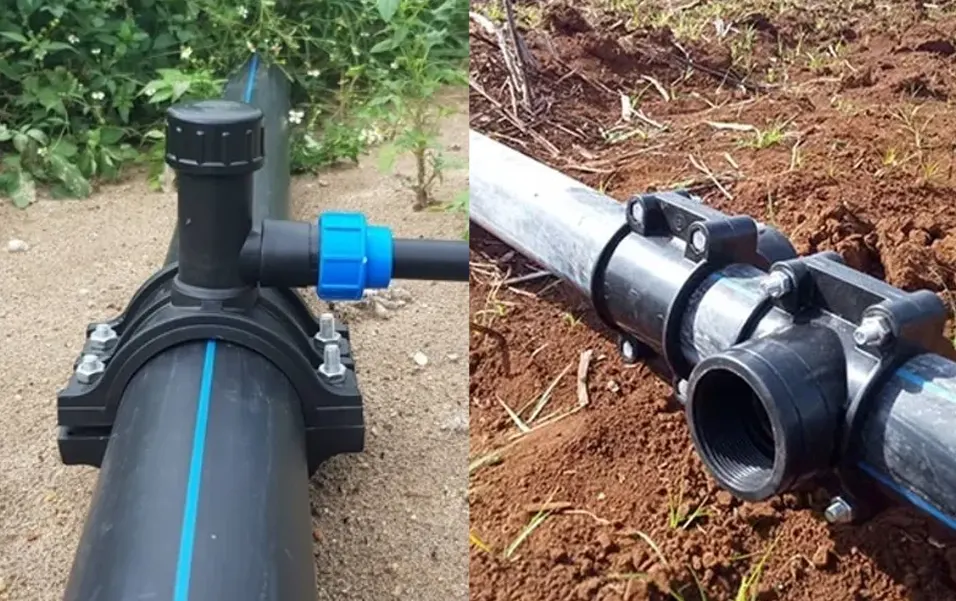

Các Bước Lắp Đặt Đai Khởi Thủy Nhựa Lên Đường Ống Đang Hoạt Động
Dưới đây là quy trình chuẩn kỹ thuật gồm 6 bước để thi công lắp đặt an toàn và không rò rỉ.
Bước 1: Vệ Sinh Và Xử Lý Bề Mặt Đường Ống
Vị trí dự định lắp đai trên đường ống chính cần được làm sạch tuyệt đối. Bất kỳ hạt cát, lớp bùn đất hay rong rêu nào bám trên bề mặt đều có thể tạo ra khe hở khiến gioăng cao su không thể làm kín, dẫn đến xì nước khi có áp lực.
Bạn cần dùng bàn chải mềm và khăn ẩm để lau sạch toàn bộ chu vi xung quanh đoạn ống sẽ ốp đai. Nếu đường ống bị xước sâu hoặc lồi lõm, hãy dùng giấy nhám mịn đánh bóng nhẹ nhàng. Tuyệt đối không lắp đai khởi thủy vào các vị trí ống bị méo, nứt hoặc ngay trên các khớp nối có sẵn.
Bước 2: Lắp Đặt Bán Phần Có Gioăng Cao Su
Trước khi ốp vào ống, hãy kiểm tra kỹ gioăng cao su (O-ring) bên trong đai khởi thủy. Gioăng phải nguyên vẹn, không đứt gãy, không bị bóp méo và được đặt đúng vào rãnh định vị của nửa đai trên.
Áp nửa đai có chứa gioăng cao su và ngõ ra ren vào vị trí đã được làm sạch trên đường ống. Căn chỉnh sao cho ngõ ra hướng về đúng hướng mà bạn muốn đi đường ống nhánh.
Bước 3: Lắp Nửa Đai Dưới Và Siết Bu-lông
Ốp nửa thân đai còn lại từ phía dưới đường ống lên sao cho khớp với nửa trên. Xỏ các bu-lông qua các lỗ tương ứng trên hai mép đai và vặn đai ốc vào bằng tay.
Sử dụng cờ lê hoặc mỏ lết để siết chặt các bu-lông. Nguyên tắc quan trọng nhất ở bước này là siết đều tay theo hình chéo (đối xứng). Cứ siết bu-lông góc này một chút thì chuyển sang siết bu-lông ở góc chéo đối diện. Việc siết đều giúp đai ốp ép gioăng cao su xuống bề mặt ống một cách đồng đều, tránh tình trạng vênh đai gây rò rỉ rạn nứt. Siết với lực vừa đủ chặt theo khuyến cáo của nhà sản xuất, không siết quá lực làm nứt thân đai nhựa.
Bước 4: Lắp Van Cách Ly (Van Cổng/Van Bi)
Quấn băng keo non (teflon) quanh chân ren của van cách ly (khoảng 15-20 vòng tùy độ mỏng dày của băng keo). Vặn van vào ngõ ra ren của đai khởi thủy một cách cẩn thận. Dùng mỏ lết siết chặt van, đảm bảo mối nối ren này hoàn toàn kín khít vì nó sẽ chịu toàn bộ áp lực của hệ thống sau khi khoan.
Sau khi lắp van xong, hãy MỞ HOÀN TOÀN van này. Bước này cực kỳ quan trọng để đảm bảo mũi khoan và trục khoan có thể đi xuyên qua van mà không bị vướng vào lá van hoặc bi van.
Bước 5: Tiến Hành Khoan Trích Nước Bằng Máy Chuyên Dụng
Đây là công đoạn mang tính quyết định đòi hỏi sự cẩn thận cao. Bạn thao tác lắp máy khoan trích nước có áp như sau:
- Lắp mũi khoan khoét lỗ vào trục của máy khoan chuyên dụng.
- Gắn buồng áp lực của máy khoan (phần nối có ren hoặc ngàm kẹp) vào đầu ngoài của van cách ly vừa lắp. Khóa chặt khớp nối này để đảm bảo kín nước hoàn toàn.
- Đẩy từ từ trục khoan qua van đang mở cho đến khi mũi khoan chạm vào thành bề mặt ống chính bằng nhựa.
- Khởi động máy khoan. Khoan với tốc độ chậm, lực tỳ vừa phải. Không ép máy quá mạnh để tránh làm nứt đường ống chính hoặc làm kẹt mũi khoan.
- Khi mũi khoan đã xuyên thủng thành ống, bạn sẽ cảm nhận được lực cản giảm đột ngột, đồng thời nước có áp lực từ ống chính sẽ tràn vào buồng chứa của máy khoan. Thiết kế ron làm kín của trục khoan sẽ ngăn không cho nước xịt ra bên ngoài.
Bước 6: Rút Mũi Khoan, Đóng Van Và Tháo Máy
Ngay sau khi ống đã được khoan thủng, bạn kéo ngược trục khoan về phía sau, thu hồi hoàn toàn mũi khoan cùng mảnh nhựa vừa cắt ra (piece) vượt qua khỏi ranh giới của van cách ly.
Khi mũi khoan đã nằm an toàn phía trong buồng áp lực của máy và ở bên ngoài van, bạn tiến hành ĐÓNG CHẶT van cách ly lại.
Lúc này, van đã giữ lại toàn bộ áp lực nước của hệ thống. Bạn mở van xả áp nhỏ trên thân máy khoan (nếu có) để xả lượng nước dư thừa, sau đó tháo ngàm kẹp/ren để gỡ toàn bộ hệ thống máy khoan ra khỏi van cách ly.
Quy trình khoan trích nhánh đã hoàn tất. Bạn chỉ việc kết nối đường ống nhánh mới vào đầu ngoài của van cách ly, sau đó mở van để cấp nước cho hệ thống mới.
Mẹo nhỏ: Để phôi nhựa không rơi vào đường ống, hãy luôn sử dụng loại mũi khoan khoét lỗ có cơ chế giữ lõi (Pilot drill bit with core retainer). Lõi nhựa sau khi đứt sẽ được ghim lại trên mũi khoan định tâm và được rút ra ngoài một cách gọn gàng.

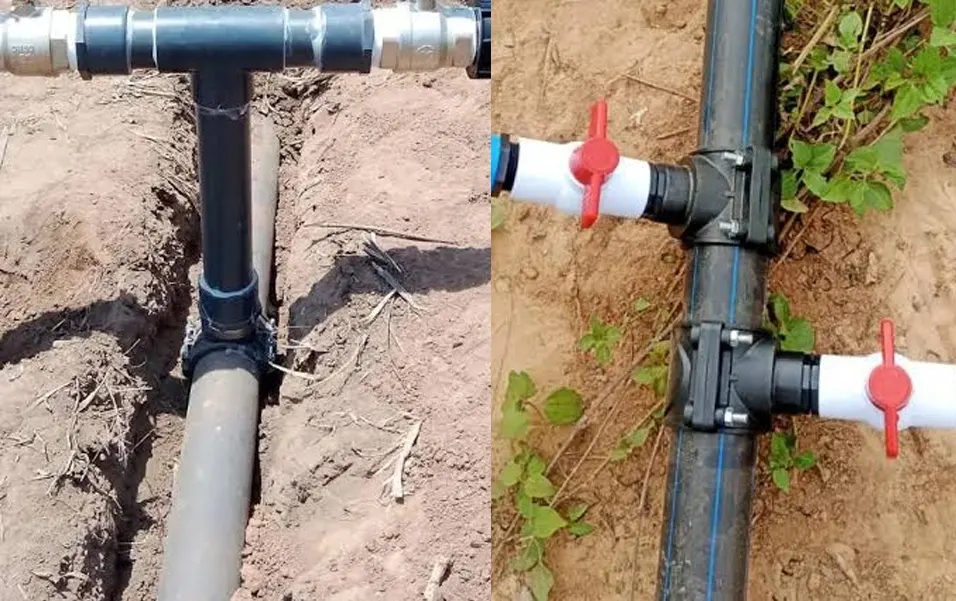

Những Lưu Ý Quan Trọng Về Mặt Kỹ Thuật
Để hệ thống hoạt động ổn định và có tuổi thọ cao sau khi lắp đai khởi thủy, bạn cần lưu ý những điểm kỹ thuật cốt lõi sau:
Giới hạn áp suất (PN): Đai khởi thủy nhựa thường có các định mức áp suất như PN10 (10 bar) hoặc PN16 (16 bar). Cần đo áp lực thực tế của đường ống đang hoạt động và chọn loại đai có khả năng chịu áp lớn hơn áp lực làm việc tối đa của hệ thống ít nhất 20%.
Vị trí lắp đặt: Luôn lắp đai trên đoạn ống thẳng. Không lắp ở các đoạn uốn cong, vị trí côn thu hoặc khu vực ống có dấu hiệu lão hóa, rạn nứt do phơi nắng lâu ngày.
Tính tương thích của hóa chất: Nếu hệ thống đường ống không dẫn nước sạch mà dẫn hóa chất, dung dịch tưới tiêu chứa phân bón, hoặc nước thải công nghiệp, hãy chắc chắn rằng gioăng cao su O-ring (thường là EPDM hoặc NBR) và chất liệu nhựa của đai chịu được loại lưu chất đó.
Gia cố ngàm ống (đối với ống kích thước lớn): Đối với các đường ống chính có kích thước lớn và áp lực cao, một số nhà thầu sẽ đổ thêm một bệ bê tông nhỏ bao quanh đai khởi thủy sau khi thi công xong để chống dịch chuyển và giảm lực rung chấn cơ học do van gây ra.
Tìm hiểu thêm: Phân biệt rắc co (Union) và măng sông (Coupling): Khi nào dùng cái nào?

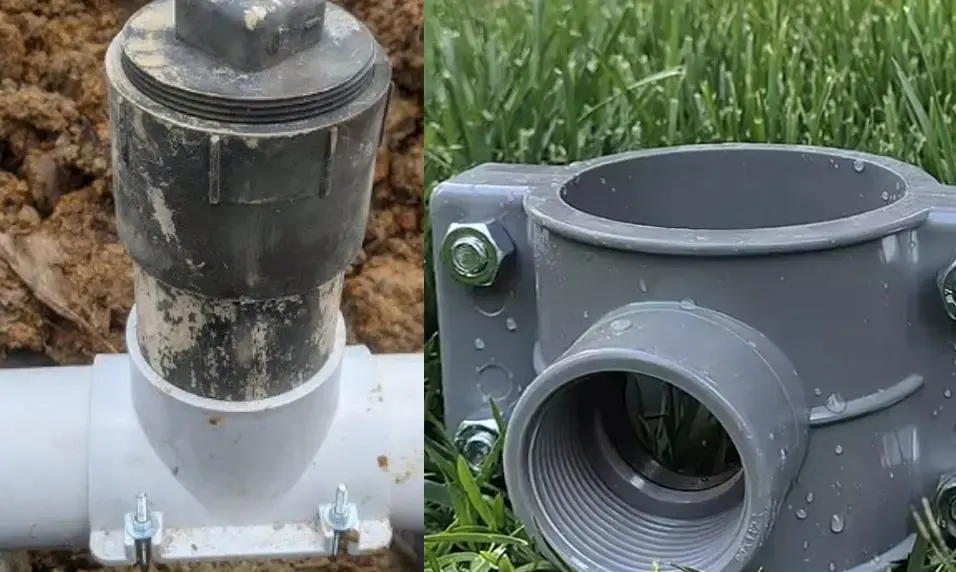

Các Lỗi Thường Gặp Khi Thi Công Và Cách Khắc Phục
Ngay cả những người thợ có kinh nghiệm đôi khi cũng gặp trục trặc. Dưới đây là các sự cố thường gặp nhất và cách xử lý nhanh chóng.
Rò Rỉ Nước Ở Mép Đai Khởi Thủy
Nguyên nhân: Bề mặt ống chưa được làm sạch, gioăng cao su bị hỏng, lắp lệch tâm, hoặc siết bu-lông không đều.
Cách khắc phục:
- Nếu áp suất nhỏ, hãy thử siết chặt thêm các bu-lông một cách đồng đều.
- Nếu vẫn rò rỉ mạnh, bắt buộc phải dùng thiết bị bịt dòng chảy tạm thời (Line stopping) hoặc hạ áp toàn hệ thống, tháo đai ra để thay gioăng cao su mới và vệ sinh lại bề mặt, sau đó lắp đặt lại từ đầu.
Rò Rỉ Nước Ở Chân Ren Của Van
Nguyên nhân: Quấn thiếu băng keo non, ren van không tương thích với ren của đai nhựa, siết chưa đủ lực.
Cách khắc phục: Khóa van lại (tuyệt đối không tháo hẳn van ra khỏi đai khi ống đang có áp lực). Dùng keo trám khe hở chuyên dụng bôi quanh chân ren, hoặc sử dụng kẹp đai sửa chữa ốp bọc lại vị trí đó. Để tránh lỗi này, luôn quấn đủ teflon và kiểm tra độ chặt trước khi khoan.
Mũi Khoan Bị Kẹt Trong Ống
Nguyên nhân: Ép lực khoan quá nhanh, mũi khoan bị cùn, hoặc phôi nhựa nóng chảy cuộn chặt vào trục khoan.
Cách khắc phục: Tắt máy khoan. Xoay ngược trục khoan bằng tay nhẹ nhàng nhiều vòng để nhả phôi nhựa ra. Kéo trục lùi lại một chút rồi khoan tiếp với lực nhẹ hơn. Phải đảm bảo luôn dùng mũi khoan sắc bén chuyên dụng cho cắt nhựa.

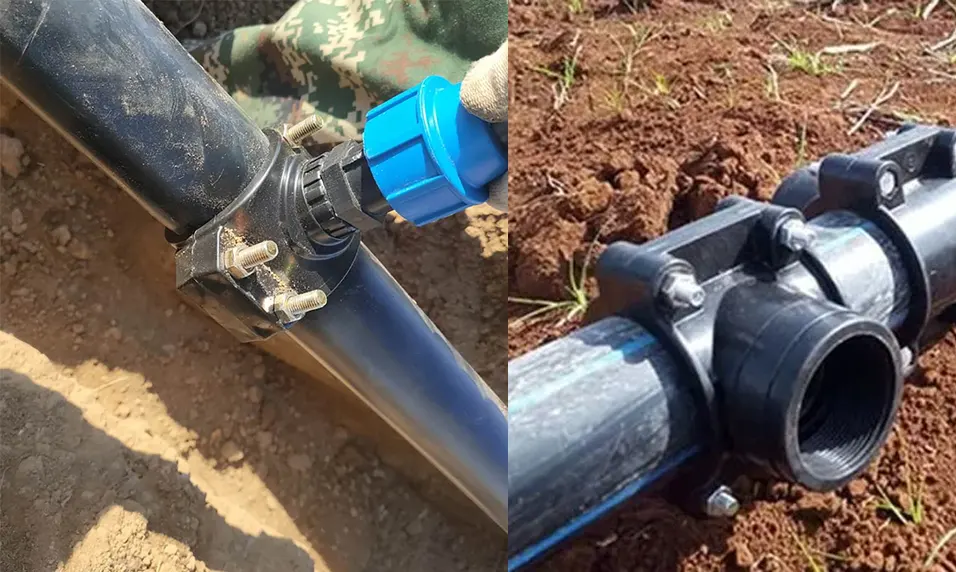

Ứng Dụng Thực Tế Của Đai Khởi Thủy Nhựa
Đai khởi thủy nhựa hiện nay được ứng dụng vô cùng rộng rãi trong nhiều lĩnh vực đa dạng:
Mạng lưới cấp nước đô thị: Mở rộng hệ thống cấp nước sạch cho các hộ gia đình mới, khu dân cư mới mà không làm mất nước của các khu vực lân cận đang sử dụng.
Hệ thống nông nghiệp thông minh: Trích xuất các nhánh nhỏ cho béc tưới phun sương, tưới nhỏ giọt từ ống PE/HDPE trục chính một cách nhanh chóng với chi phí vật tư rẻ nhất.
Xử lý nước thải và công nghiệp: Bổ sung các cảm biến đo áp suất, đo lưu lượng, hoặc lấy mẫu nước thử nghiệm trên các đường ống xả thải khép kín mà không cần cắt xẻ rườm rà.
Hệ thống phòng cháy chữa cháy (PCCC): Trong một số điều kiện nhất định (sử dụng đai khởi thủy chuyên dụng chịu nhiệt và áp cao), công nghệ này cũng được dùng để trích nhánh lắp thêm đầu phun vòi cứu hỏa.
