Trong thiết kế và thi công hệ thống đường ống công nghiệp lẫn dân dụng, việc lựa chọn đúng phụ kiện kết nối không chỉ quyết định độ bền của hệ thống mà còn ảnh hưởng trực tiếp đến chi phí bảo dưỡng sau này. Hai trong số những phụ kiện kết nối phổ biến nhất là rắc co (Union) và măng sông (Coupling).
Mặc dù cả hai đều có chức năng cơ bản là nối hai đoạn ống lại với nhau, nhưng cấu tạo, nguyên lý hoạt động và ứng dụng của chúng lại hoàn toàn khác biệt. Việc nhầm lẫn hoặc sử dụng sai mục đích có thể dẫn đến những hệ lụy vật lý bất lợi, đặc biệt là trong các hệ thống xử lý lưu chất phức tạp sử dụng vật liệu uPVC, cPVC, PPH hay PVDF.
Bài viết này sẽ đi sâu vào phân tích chi tiết, giúp bạn phân biệt rõ ràng hai loại phụ kiện này và đưa ra quyết định chuẩn xác nhất cho từng vị trí lắp đặt.
Măng Sông (Coupling) Là Gì? Cấu Tạo Và Đặc Điểm
Măng sông, hay còn gọi là khớp nối thẳng (Coupling), là phụ kiện đơn giản nhất trong các hệ thống đường ống. Chức năng duy nhất của nó là kết nối vĩnh viễn hai đoạn ống có cùng kích thước (hoặc khác kích thước đối với măng sông thu) trên một đường thẳng.
Cấu tạo của măng sông

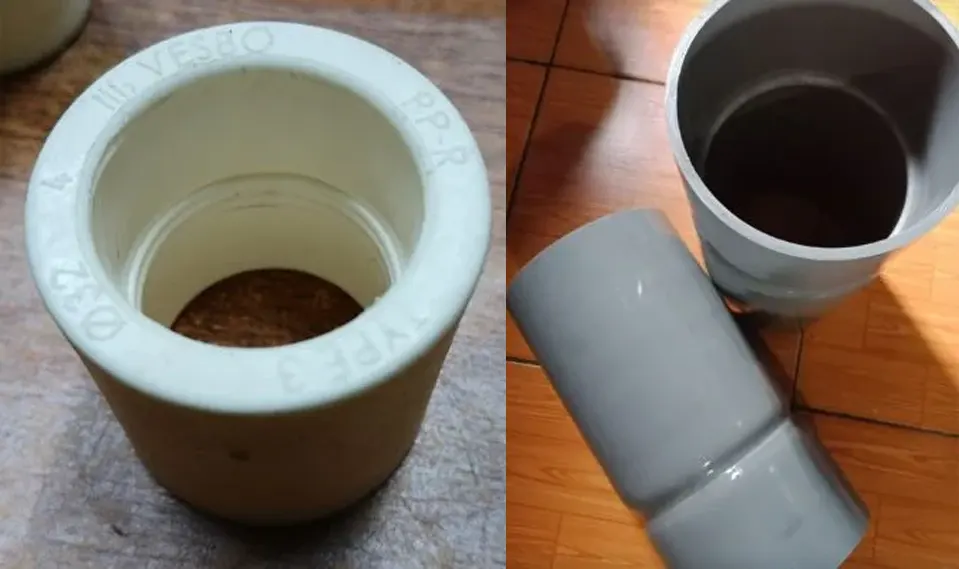

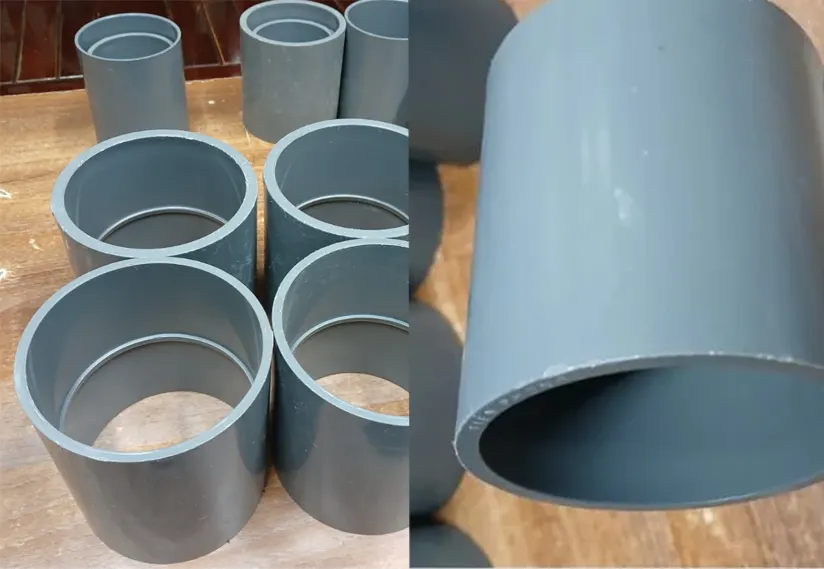

Cấu tạo của măng sông cực kỳ tối giản, thường là một ống hình trụ ngắn đúc nguyên khối. Đối với hệ thống ống nhựa (như uPVC, cPVC), bên trong măng sông thường có một gờ nhỏ ở chính giữa để làm điểm dừng, giúp người thợ biết được độ sâu chuẩn xác khi đẩy hai đầu ống vào.
Có hai loại kết nối măng sông phổ biến:

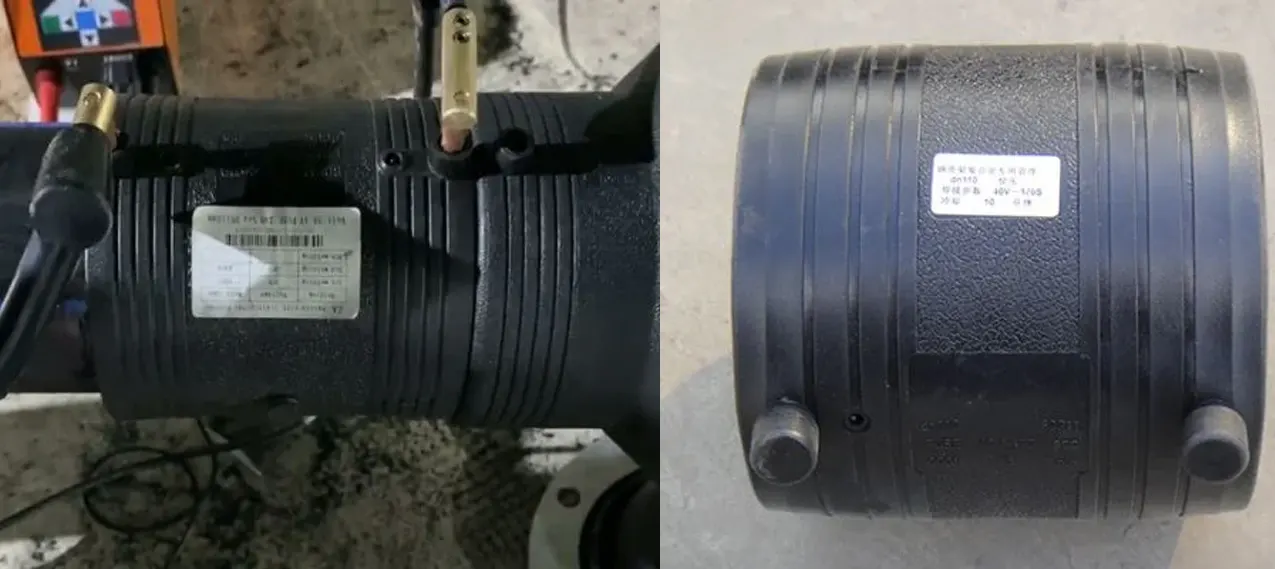

- Măng sông nối trơn (Slip Coupling): Dùng keo dung môi (solvent cement) để dán chết hai đầu ống nhựa, hoặc dùng phương pháp hàn nhiệt đối với ống PPR/HDPE.
- Măng sông nối ren (Threaded Coupling): Có ren trong ở cả hai đầu, thường dùng cho ống kim loại hoặc các điểm nối cần chuyển đổi vật liệu.
Ưu điểm:
- Chi phí cực thấp: Do cấu tạo đơn giản và tốn ít vật liệu sản xuất.
- Độ kín khít tuyệt đối: Khi đã được dán keo hoặc hàn nhiệt đúng kỹ thuật, măng sông tạo ra một mối nối đồng nhất với đường ống, triệt tiêu hoàn toàn rủi ro rò rỉ.
- Tiết kiệm không gian: Thiết kế mỏng nhẹ, đường kính ngoài chỉ lớn hơn ống một chút, rất lý tưởng để đi ống âm tường hoặc trong các hộp kỹ thuật chật hẹp.
Nhược điểm:
Tính vĩnh viễn: Nhược điểm chí mạng của măng sông là không thể tháo rời. Khi cần sửa chữa, thay thế đoạn ống hoặc thiết bị hỏng, bạn buộc phải cưa cắt bỏ hoàn toàn đoạn có măng sông và nối lại bằng phụ kiện mới.
Tìm hiểu thêm: Từ điển phụ kiện đường ống nhựa: Tên gọi, chức năng và cách lắp đặt chuẩn kỹ thuật.
Rắc Co (Union) Là Gì? Cấu Tạo Và Đặc Điểm
Nếu măng sông là giải pháp “kết hôn vĩnh viễn”, thì rắc co (Union) chính là một “bản hợp đồng có thể hủy bỏ”. Rắc co là một phụ kiện cơ khí được thiết kế đặc biệt để cho phép tháo lắp, chia tách đường ống một cách nhanh chóng mà không cần phải cắt phá bất kỳ chi tiết nào.
Cấu tạo của rắc co

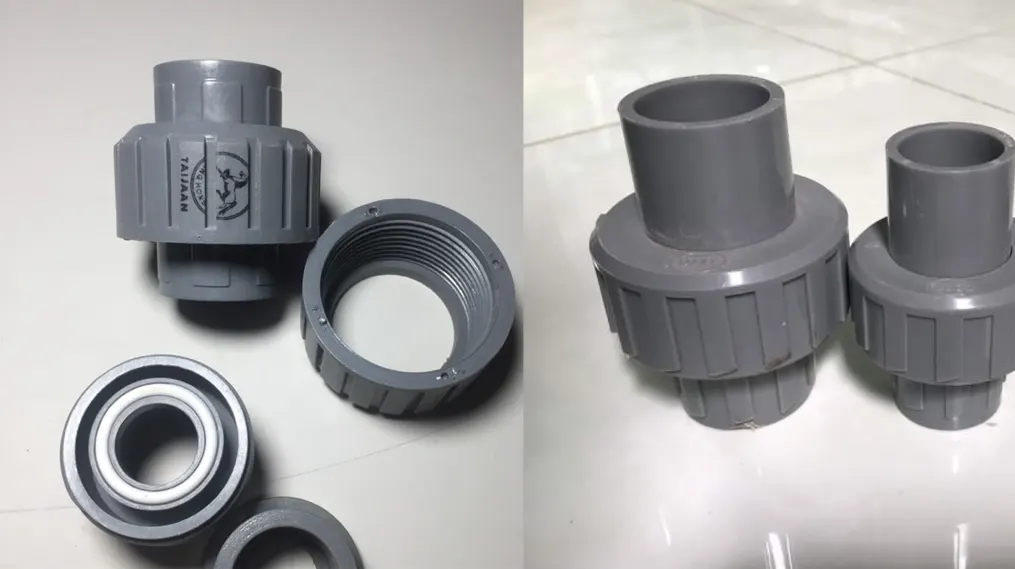

Không đúc nguyên khối như măng sông, một bộ rắc co tiêu chuẩn bao gồm 3 bộ phận chính:
- Đầu nối cái (Female end): Phần được gắn cố định vào một đầu ống, có ren ngoài để vặn đai ốc.
- Đầu nối đực (Male end): Phần gắn cố định vào đầu ống còn lại, thường có gờ để đai ốc tỳ vào.
- Đai ốc siết (Nut): Nằm ở giữa, đóng vai trò kéo và khóa chặt đầu đực vào đầu cái.
Ngoài ra, ở các loại rắc co nhựa (uPVC, cPVC), giữa đầu đực và đầu cái luôn có một vòng gioăng cao su (O-ring) làm bằng EPDM hoặc FKM (Viton) để đảm bảo độ kín nước khi đai ốc được siết chặt.

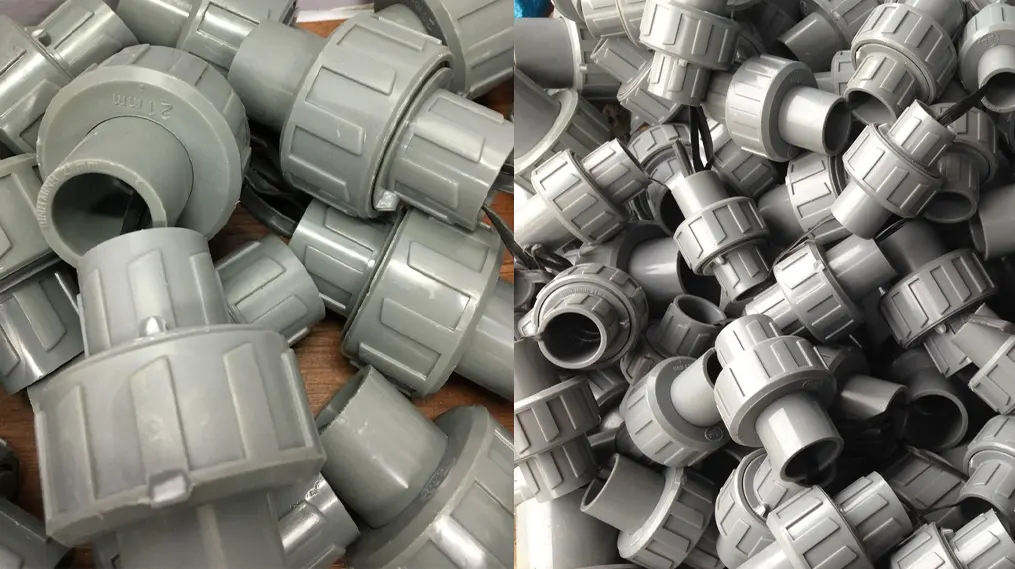

Ưu điểm
- Bảo dưỡng tuyệt vời: Điểm sáng giá nhất của rắc co là khả năng ngắt kết nối đường ống dễ dàng chỉ bằng một thao tác vặn đai ốc.
- Tái sử dụng: Hệ thống có thể được lắp lại nguyên vẹn nhiều lần mà không bị hao mòn hay phải thay thế vật tư (chỉ cần kiểm tra và thay thế gioăng cao su nếu bị lão hóa).
Nhược điểm
- Chi phí cao hơn: Rắc co đắt hơn măng sông nhiều lần do cấu tạo phức tạp.
- Chiếm diện tích: Kích thước của cụm đai ốc khá lớn, không phù hợp cho các không gian quá chật hẹp.
- Nguy cơ rò rỉ: Nếu chịu rung lắc mạnh trong thời gian dài hoặc siết đai ốc không đủ lực (chưa ép chặt gioăng O-ring), mối nối có thể bị rỉ nước.
Bảng So Sánh Nhanh & Trải Nghiệm Khác Biệt
Để có cái nhìn tổng quan nhất trước khi ra quyết định thiết kế hệ thống, dưới đây là bảng so sánh các tiêu chí kỹ thuật cốt lõi:
| Tiêu chí | Măng Sông (Coupling) | Rắc Co (Union) |
| Cấu tạo | Đơn giản, nguyên khối (1 chi tiết) | Phức tạp, nhiều phần (3 chi tiết + gioăng) |
| Khả năng tháo lắp | Vĩnh viễn (Phải cưa/cắt ống để tháo) | Dễ dàng (Chỉ cần vặn đai ốc ở giữa) |
| Độ kín nước | Tuyệt đối (Đồng nhất vật liệu sau dán/hàn) | Phụ thuộc vào gioăng cao su và lực siết |
| Giá thành | Rất rẻ | Cao hơn từ 3-5 lần |
| Chiếm không gian | Ít, thon gọn, dễ đi âm tường | Nhiều, cồng kềnh tại vị trí đai ốc |
| Bảo trì, sửa chữa | Cực kỳ khó khăn và tốn thời gian | Nhanh chóng, tiết kiệm nhân công |
Để hình dung rõ hơn về cách hai loại phụ kiện này tương tác trong hệ thống thực tế, bạn có thể tham khảo công cụ mô phỏng trực quan dưới đây:
Phân Tích Kỹ Thuật Chuyên Sâu: Khi Nào Dùng Cái Nào?
Việc quyết định sử dụng phụ kiện nào không đơn thuần là bài toán về giá thành, mà là bài toán về tối ưu hóa quá trình vận hành và bảo dưỡng (O&M). Việc bố trí sai phụ kiện có thể biến một thao tác bảo trì 5 phút thành một ca sửa chữa kéo dài nửa ngày.
Khi nào BẮT BUỘC phải dùng Rắc Co?
Rắc co là cứu cánh cho các hệ thống công nghiệp và hệ thống nước phức tạp. Bạn nên (hoặc bắt buộc) sử dụng rắc co trong các trường hợp sau:
Kết nối thiết bị cần bảo dưỡng định kỳ: Bất kỳ thiết bị nào có khả năng bị hỏng, cần vệ sinh hoặc cần thay thế đều phải được kẹp giữa hai rắc co. Điển hình nhất là:

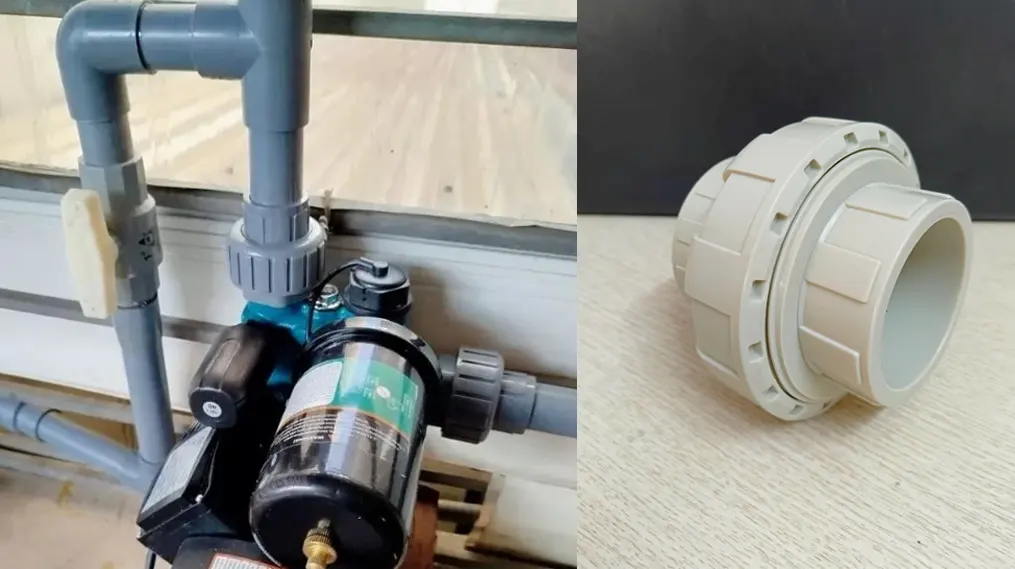

- Bơm nước: Bơm luôn có tuổi thọ giới hạn và cần bảo hành. Nếu dán chết măng sông vào họng bơm, bạn sẽ phải cưa ống khi bơm cháy.
- Y lọc nhựa (Y-Strainer): Thiết bị lọc rác này cần được tháo ra vệ sinh màng lưới bên trong.
- Bình nóng lạnh, máy lọc nước công nghiệp, bồn chứa hóa chất.
Kết nối các cụm van điều tiết: Việc để một chiếc van bi nhựa hoặc van bướm nhựa ở góc mở bán phần (tiết lưu) sẽ kích hoạt một chuỗi các phản ứng vật lý bất lợi bên trong thân van. Vận tốc dòng chảy tăng đột ngột tại điểm thắt nút gây ra hiện tượng xâm thực (cavitation) và rung chấn mạnh.
Những rung lắc này theo thời gian có thể làm hỏng gioăng hoặc rạn thân van. Lắp đặt rắc co ở hai đầu van cho phép tháo rời cụm van ra khỏi hệ thống để thay thế seat (đế van) hoặc O-ring một cách nhanh chóng mà không làm xáo trộn toàn bộ cụm đường ống dài. (Đây là lý do các loại van bi nhựa True Union – van bi rắc co kép – lại được ưa chuộng đến vậy).
Chuyển đổi vật liệu: Rắc co nhựa thường được dùng làm điểm giao tiếp an toàn giữa hệ thống ống nhựa (uPVC/cPVC) với hệ thống kim loại (inox, thép mạ kẽm) thông qua việc gắn thêm ngàm ren đồng thau.
Khi nào ưu tiên sử dụng Măng Sông?
Dù rắc co rất tiện lợi, nhưng không kỹ sư nào gắn rắc co dọc theo toàn bộ hệ thống vì chi phí sẽ bị đội lên khủng khiếp và làm tăng rủi ro rò rỉ. Măng sông là lựa chọn hoàn hảo cho:
- Đường ống dẫn truyền thẳng dài: Khi chạy một tuyến ống uPVC dài hàng chục mét trên giá đỡ (pipe rack) hoặc trần nhà, măng sông là phương pháp duy nhất để nối các cây ống tiêu chuẩn (thường dài 4m) lại với nhau.
- Hệ thống âm tường, âm sàn: Các đường ống được chôn vùi dưới bê tông tuyệt đối không được dùng rắc co. Đai ốc rắc co có thể bị nới lỏng do rung chấn của tòa nhà, hoặc gioăng cao su bị thoái hóa theo thời gian. Măng sông dán keo tạo ra kết nối đồng nhất, vĩnh viễn, đảm bảo không bao giờ bị rò rỉ nước ngầm ra kết cấu tường.
- Tối ưu hóa dòng chảy: Khác với rắc co có gờ hãm và khe hở tại vị trí gioăng (có thể tạo ra dòng xoáy nhỏ), bên trong măng sông rất trơn nhẵn, giúp duy trì áp suất dòng chảy nguyên vẹn, giảm thiểu tối đa tổn thất áp lực.
Những Lưu Ý Vật Lý & Cơ Học Khi Lắp Đặt
Dù bạn là một kỹ sư đường ống kinh nghiệm hay một người đang tự lắp đặt hệ thống lọc nước tại nhà, hiểu được hành vi của vật liệu là yếu tố sống còn.
- Kiểm soát lực siết Rắc Co: Đối với hệ thống ống uPVC, cPVC, PPH hay PVDF, việc siết đai ốc rắc co bằng mỏ lết cỡ lớn với lực quá mạnh là sai lầm kinh điển. Lực nén cơ học quá mức sẽ làm biến dạng gioăng O-ring (mất tác dụng làm kín) hoặc gây nứt vỡ vi mô ở phần chân ren. Hãy siết bằng tay đến khi chặt, sau đó dùng dụng cụ siết thêm 1/4 hoặc 1/2 vòng.
- Thời gian ninh kết của Măng Sông: Khi quét keo dung môi (ví dụ keo uPVC), quá trình diễn ra không phải là dán dính thông thường, mà là hiện tượng “hàn dung môi” (solvent welding) – hóa chất làm chảy bề mặt nhựa và hòa trộn hai lớp vào nhau. Khi đút ống vào măng sông, lực đẩy của keo có thể làm ống bị đẩy ngược ra ngoài. Phải giữ chặt mối nối trong ít nhất 30 giây để keo bắt đầu ninh kết, và chờ tối thiểu 24 giờ trước khi test áp lực thủy tĩnh.
- Hấp thụ giãn nở nhiệt: Nếu đường ống thường xuyên truyền tải nước nóng (như ống cPVC hoặc PPR), hãy nhớ rằng măng sông tạo ra một đường ống cứng ngắc kéo dài. Đường ống càng dài, độ giãn nở tuyến tính càng lớn, dẫn đến cong võng ống. Trong khi đó, hệ thống có bố trí rắc co kết hợp với các bộ bù trừ nhiệt (expansion loop) sẽ hấp thụ ứng suất cơ học này tốt hơn nhiều.
