Mặt Bích Nhựa Là Gì? Phân Loại Vật Liệu Phổ Biến

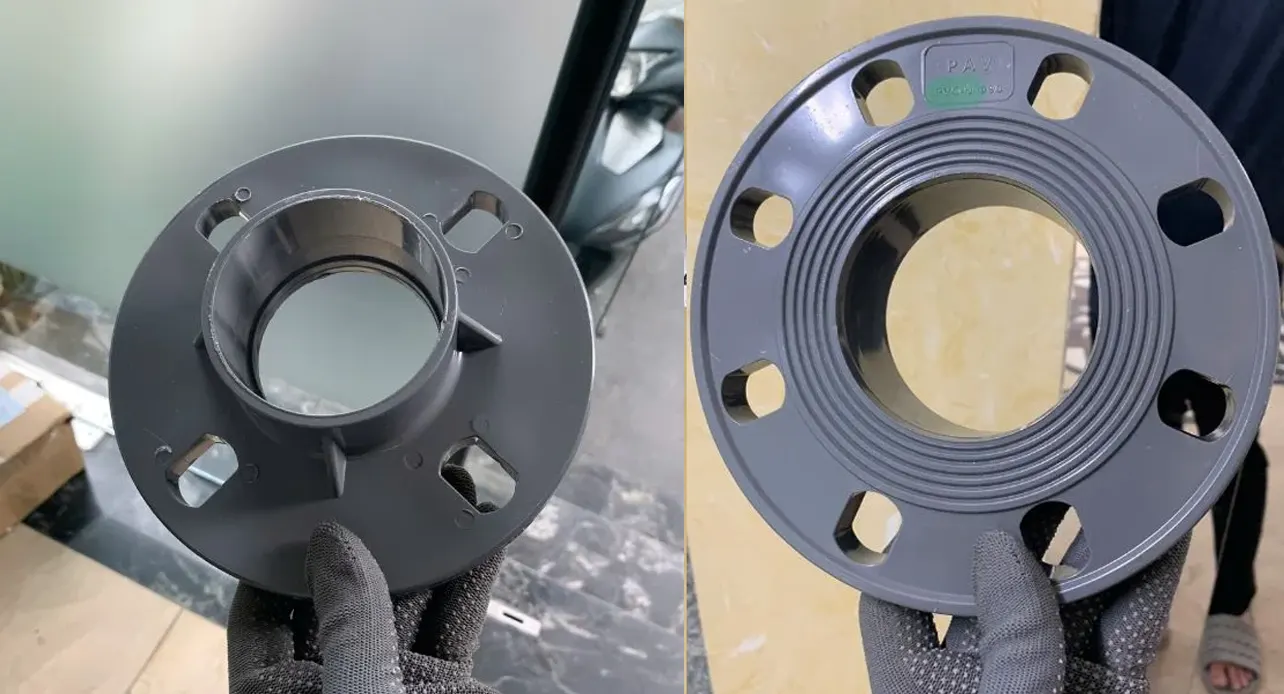

Mặt bích nhựa là một khối nhựa hình tròn (hoặc đôi khi là hình vuông/oval trong các ứng dụng đặc biệt) có lỗ ở giữa để cho chất lỏng đi qua và các lỗ nhỏ xung quanh rìa để xỏ bu lông kết nối. Nó hoạt động như một điểm nối có thể tháo rời, giúp việc bảo dưỡng, vệ sinh hay thay thế các thiết bị trên đường ống (như y lọc nhựa, van điều tiết) trở nên dễ dàng hơn so với việc dán keo hay hàn nhiệt vĩnh viễn.
Để mặt bích nhựa phát huy tối đa độ bền, việc chọn đúng vật liệu chế tạo là yếu tố tiên quyết trước khi xét đến tiêu chuẩn kích thước:
- Mặt bích uPVC (Unplasticized Polyvinyl Chloride): Phổ biến nhất, giá thành rẻ. Chịu nhiệt độ tối đa khoảng 60°C. Thường dùng cho hệ thống xử lý nước sinh hoạt, nước thải, hóa chất nhẹ và trạm bơm tưới tiêu.
- Mặt bích cPVC (Chlorinated Polyvinyl Chloride): Bản nâng cấp của uPVC với khả năng chịu nhiệt độ lên đến 90°C – 95°C và chống chịu hóa chất ăn mòn mạnh hơn (đặc biệt là các loại axit vô cơ, kiềm mạnh).
- Mặt bích PPH (Polypropylene Homo-polymer): Chuyên dụng cho các môi trường có nhiệt độ cao (lên đến 100°C) và yêu cầu tính kháng hóa chất tuyệt vời đối với dung môi hữu cơ. Thường được hàn nhiệt chứ không dán keo.
- Mặt bích PVDF (Polyvinylidene Fluoride): Vật liệu nhựa cao cấp nhất trong đường ống. Khả năng chịu nhiệt lên tới 120°C – 140°C, kháng gần như mọi loại hóa chất khắc nghiệt nhất (Halogen, axit đậm đặc) và không phát sinh độc tố, thường dùng trong sản xuất chất bán dẫn hoặc vi mạch.
Giải Mã Các Tiêu Chuẩn Mặt Bích: JIS, ANSI, DIN, BS
Mỗi khu vực trên thế giới đều phát triển một bộ tiêu chuẩn công nghiệp riêng để đảm bảo tính đồng bộ trong sản xuất và lắp ráp. Đối với mặt bích nhựa, sự khác biệt giữa các tiêu chuẩn này nằm ở đường kính ngoài (OD), đường kính tâm lỗ bu lông (PCD – Pitch Circle Diameter), kích thước lỗ bu lông và số lượng lỗ bu lông.

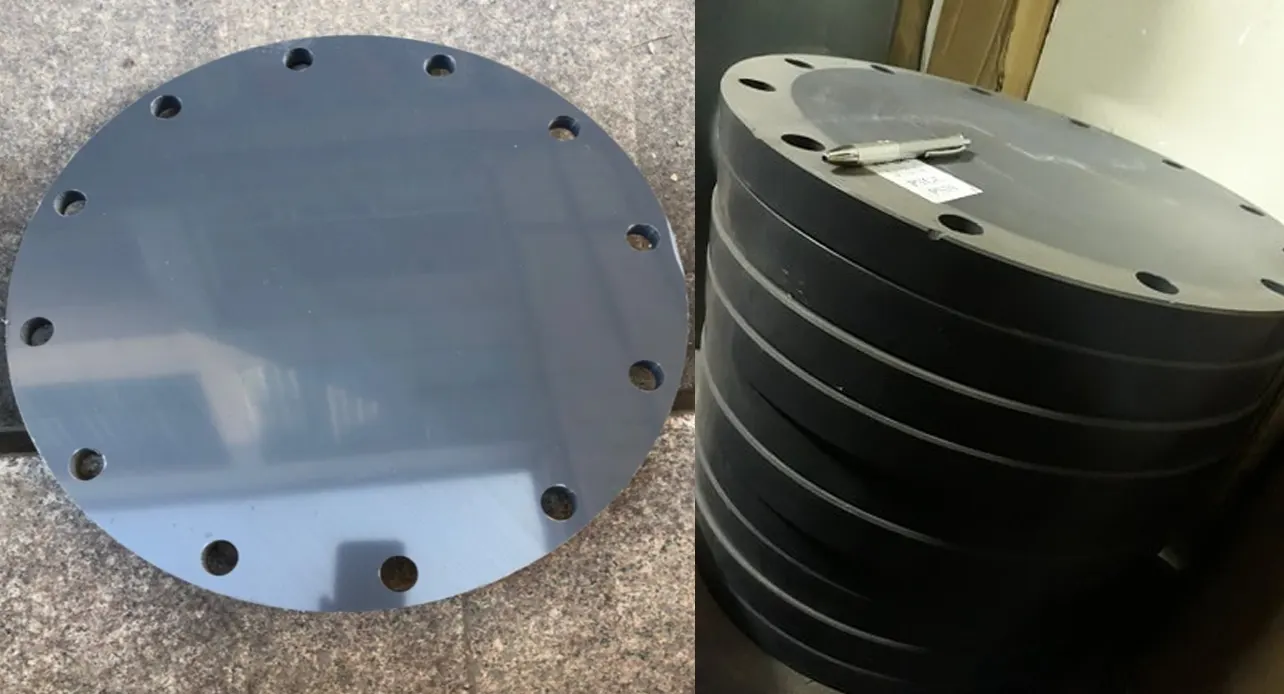

Tiêu Chuẩn JIS (Japanese Industrial Standards)
Đây là tiêu chuẩn công nghiệp của Nhật Bản và được sử dụng cực kỳ rộng rãi tại Việt Nam cũng như các nước Châu Á, do sự ảnh hưởng của các nhà thầu và thiết bị công nghiệp xuất xứ từ Nhật Bản, Hàn Quốc, Đài Loan.
Đặc điểm nhận diện: Ký hiệu thông dụng nhất là JIS 10K (chịu áp lực làm việc tối đa 10 kgf/cm²). Ngoài ra còn có JIS 5K (áp thấp), JIS 16K, JIS 20K (áp cao, nhưng ít gặp ở mặt bích nhựa do giới hạn chịu áp của vật liệu nhựa).
Thông số cơ bản: Mặt bích JIS sử dụng hệ mét (mm) để đo lường. Đường kính tâm lỗ (PCD) của JIS thường có kích thước riêng biệt, không thể lắp chéo với DIN hay ANSI.
Ứng dụng: Kết nối các dòng van bướm nhựa điều khiển điện/khí nén nhập khẩu từ Châu Á, bơm ly tâm trục ngang của Nhật.
Tìm hiểu thêm: Mặt Bích Nhựa JIS

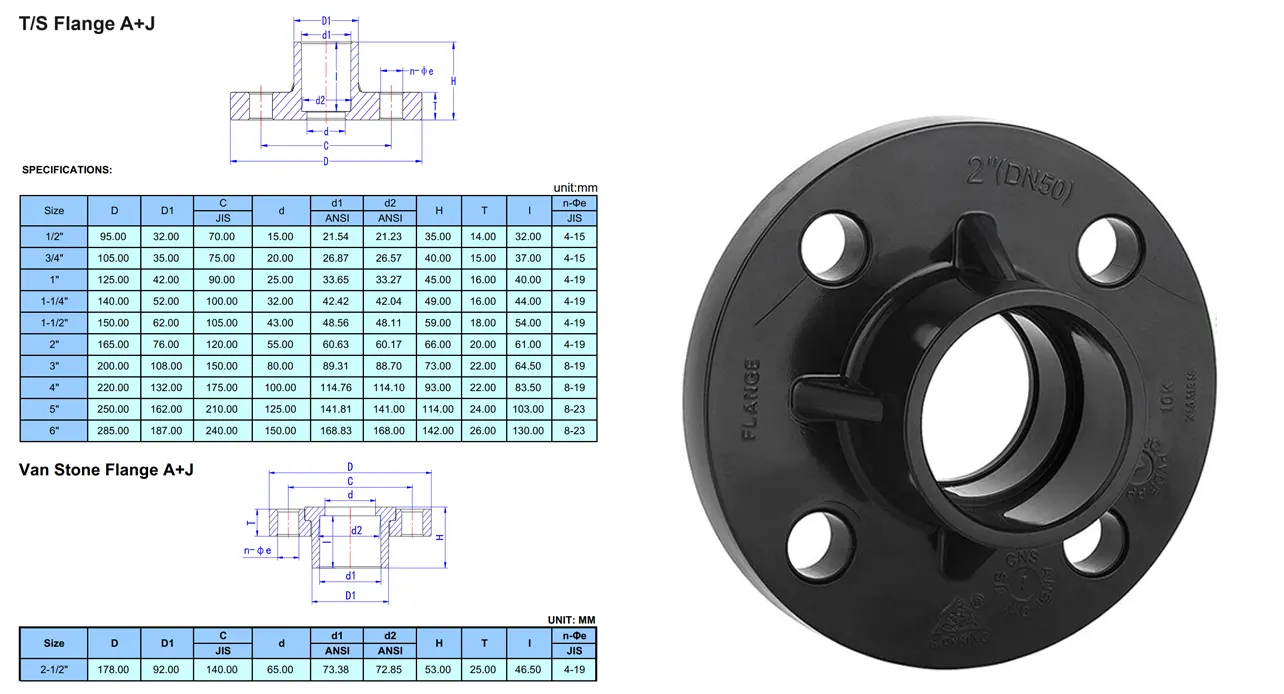

Tiêu Chuẩn ANSI (American National Standards Institute)
Tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ. Các thiết bị xuất xứ từ Bắc Mỹ hoặc các nhà máy do Mỹ/Châu Âu thiết kế thường áp dụng tiêu chuẩn này.
Đặc điểm nhận diện: Được chia thành các Class theo áp suất, phổ biến nhất ở mặt bích nhựa là ANSI Class 150 (viết tắt là ANSI 150#). Trong công nghiệp kim loại có Class 300, 600… nhưng nhựa hiếm khi dùng vì áp suất quá lớn.
Thông số cơ bản: ANSI sử dụng hệ đo lường inch (Inches). Kích thước đường ống định danh được gọi là NPS (Nominal Pipe Size). Do đo bằng inch nên khi quy đổi sang mm, các con số thường bị lẻ (ví dụ: lỗ bu lông phi 19.05mm thay vì 18mm như JIS).
Ứng dụng: Hệ thống lọc nước RO công nghiệp, nhà máy lọc hóa dầu, các thiết bị màng lọc, bơm định lượng hóa chất chuẩn Mỹ.

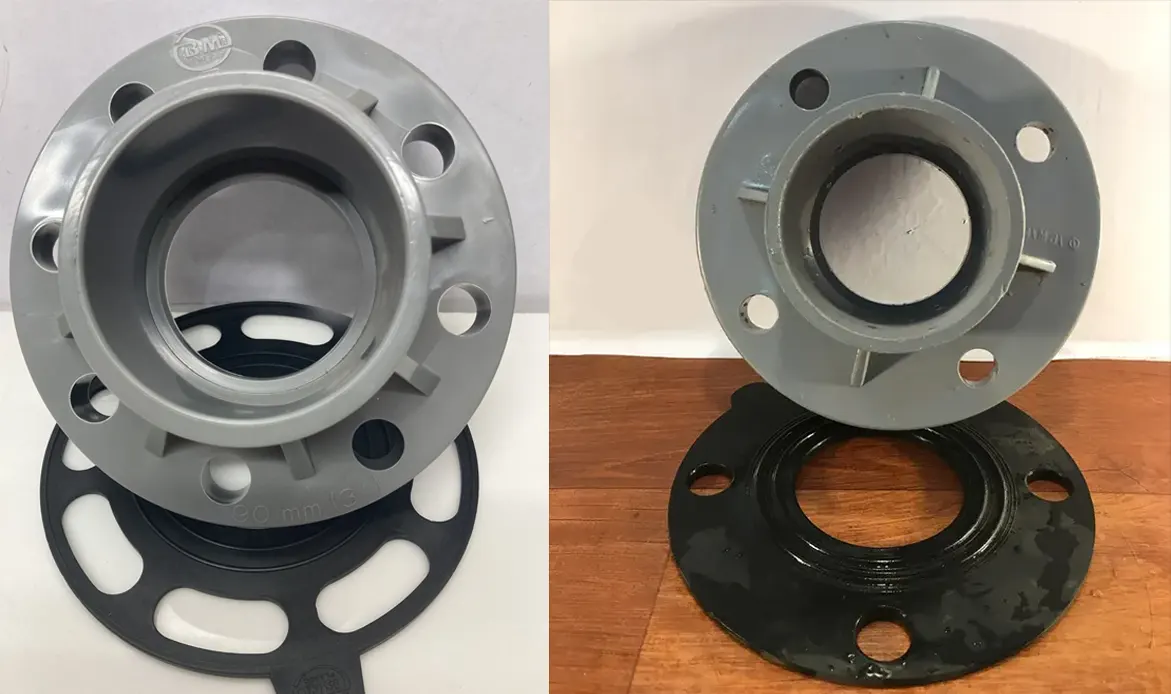

Tiêu Chuẩn DIN (Deutsches Institut für Normung)
DIN là tiêu chuẩn của Viện Tiêu chuẩn Đức, hiện nay đã được tích hợp và đồng bộ hóa rộng rãi thành tiêu chuẩn chung của Châu Âu (EN 1092-1).
Đặc điểm nhận diện: Phân loại theo áp suất định mức PN (Pressure Nominal). Phổ biến nhất cho mặt bích nhựa là DIN PN10 và DIN PN16 (tương đương chịu áp 10 bar và 16 bar).
Thông số cơ bản: Sử dụng hệ mét (mm). Định danh kích thước ống là DN (Diamètre Nominal – ví dụ DN50, DN100).
Ứng dụng: Hầu hết các loại van nhựa, ống nhựa nhập khẩu từ Châu Âu (như GF, Asahi, Praher…) đều mặc định sử dụng chuẩn DIN. Một số kích thước nhỏ của chuẩn DIN PN10/PN16 có kích thước PCD rất gần với chuẩn BS, nhưng càng lên size lớn sẽ càng sai lệch.

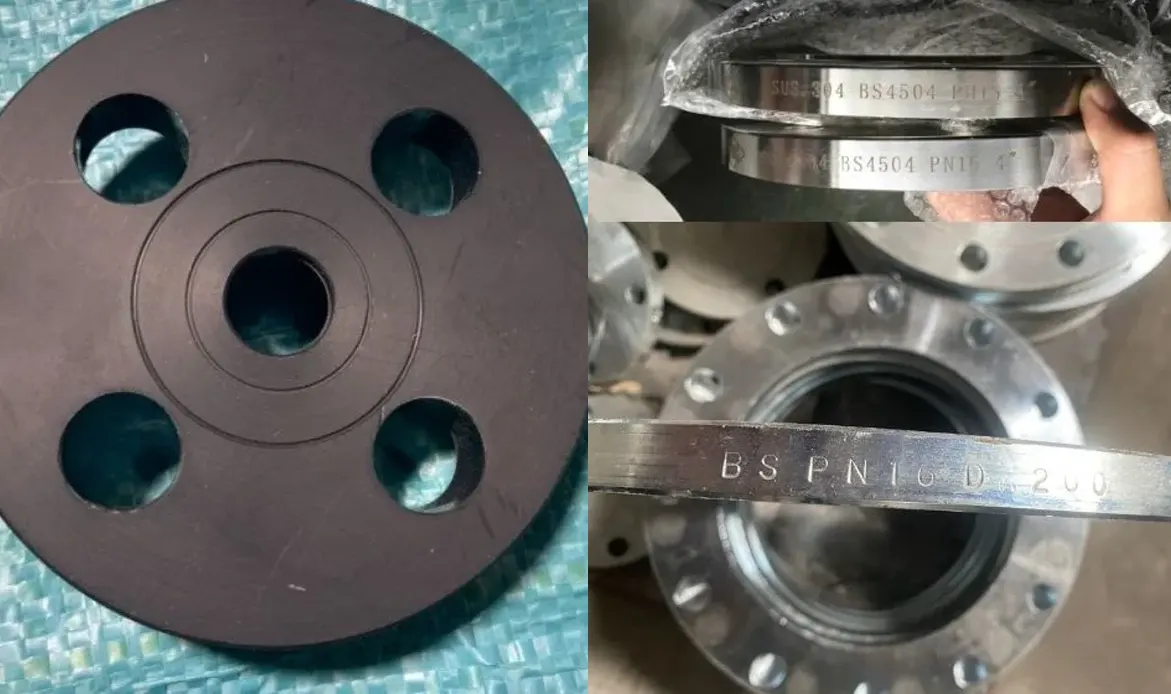

Tiêu Chuẩn BS (British Standards)
Tiêu chuẩn của Anh Quốc. Mặc dù Anh đã chuyển sang dùng chuẩn chung Châu Âu (EN/DIN), nhưng hệ tiêu chuẩn BS cũ vẫn còn tồn tại rất nhiều trong các hệ thống phòng cháy chữa cháy, cấp thoát nước lâu đời tại Việt Nam và các nước thuộc khối Thịnh vượng chung.
Đặc điểm nhận diện: Các bảng thông số thường gặp là BS 4504 (hiện tại tương đương với hệ DIN PN10/PN16) và BS 10 Table D / Table E.
Thông số cơ bản: BS 10 sử dụng hệ inch tương tự ANSI nhưng thông số PCD lại khác hoàn toàn. BS 4504 sử dụng hệ mét.
Lưu ý: Ngày nay, khi mua mặt bích tiêu chuẩn BS 4504 PN10 hoặc PN16, bạn hoàn toàn có thể sử dụng mặt bích chuẩn DIN PN10/16 để thay thế vì chúng có chung kích thước PCD và số lỗ bu lông.
Tìm hiểu thêm: Phân biệt rắc co (Union) và măng sông (Coupling): Khi nào dùng cái nào?

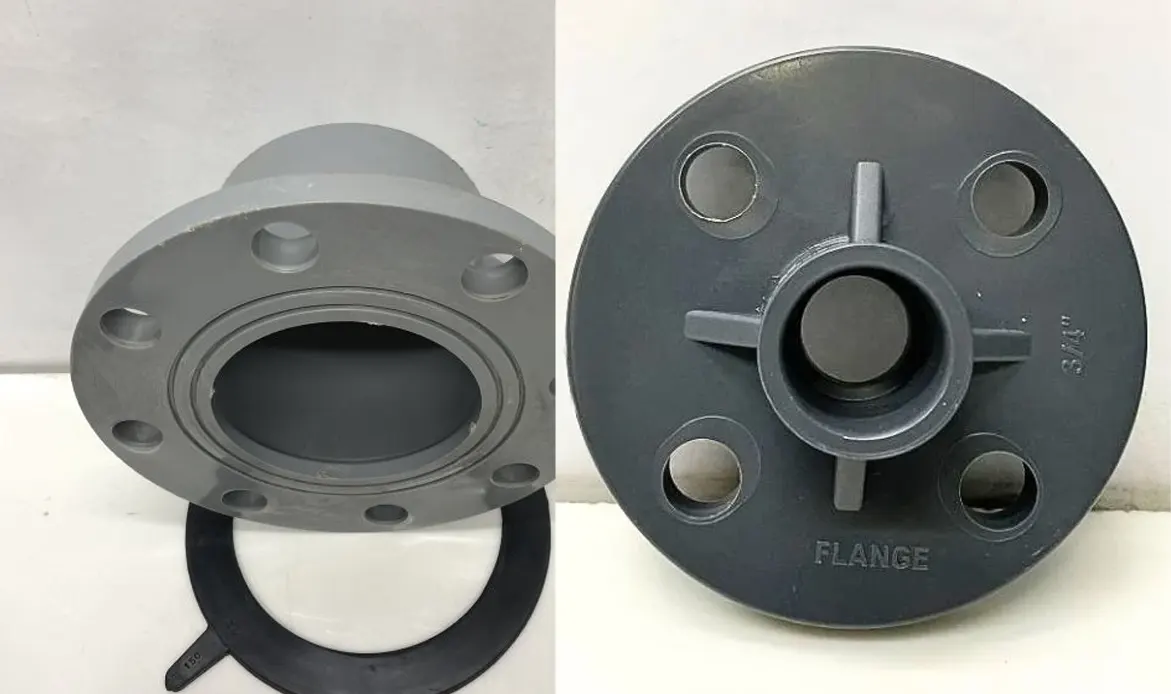

Các Sai Lầm “Chí Mạng” Khi Lắp Đặt Bích Nhựa
Dù bạn đã chọn đúng tiêu chuẩn, đúng vật liệu, nhưng nếu thi công sai kỹ thuật, mặt bích nhựa vẫn có thể bị nứt gãy và gây thảm họa rò rỉ hóa chất.
Bỏ qua gioăng làm kín (Gasket): Mặt tiếp xúc của bích nhựa và thiết bị thường không thể kín 100%. Bắt buộc phải sử dụng đệm làm kín. Với nước thường, dùng gioăng cao su EPDM. Với hóa chất mạnh, bắt buộc dùng đệm PTFE (Teflon) để chống ăn mòn.
Siết bu lông quá lực (Over-torque): Đây là lỗi phổ biến nhất của thợ quen làm ống thép chuyển sang làm ống nhựa. Nhựa có giới hạn độ bền kéo thấp hơn kim loại. Nếu dùng súng siết bu lông bằng khí nén bắn hết cỡ, vành mặt bích nhựa sẽ cong vênh hoặc nứt toác. Bắt buộc phải dùng Cờ lê lực (Torque wrench) và siết theo thông số nhà sản xuất khuyến cáo (thường từ 15 Nm – 40 Nm tùy size ống).
Siết bu lông sai trình tự: Tuyệt đối không siết chặt từng con bu lông theo vòng tròn. Phải siết theo nguyên tắc đối xứng (Star pattern) – siết con số 1 ở góc 12h, chuyển sang con số 2 ở góc 6h, tiếp đến con số 3 ở góc 3h, rồi con số 4 ở góc 9h. Lặp lại chu kỳ với lực tăng dần để mặt bích ép đều vào gioăng mà không bị lệch vênh.
