Quy trình hiệu chuẩn van an toàn nhựa định kỳ

Trong các hệ thống đường ống công nghiệp, đặc biệt là các nhà máy xử lý nước thải, sản xuất hóa chất, xi mạ hay bán dẫn, van an toàn nhựa (Plastic Safety Valve / Plastic Relief Valve) đóng vai trò như một “người bảo vệ” thầm lặng. Được chế tạo từ các loại vật liệu như PVC, CPVC, PP, hay PVDF, loại van này có khả năng chống ăn mòn tuyệt vời trước các hóa chất khắc nghiệt mà van kim loại không thể chịu đựng được.

Tuy nhiên, giống như bất kỳ thiết bị cơ khí nào, van an toàn nhựa có thể bị suy giảm hiệu suất theo thời gian do lão hóa vật liệu, cặn bẩn, hoặc môi trường làm việc khắc nghiệt. Việc van không mở đúng áp suất cài đặt (Set Pressure) có thể dẫn đến nổ vỡ đường ống, rò rỉ hóa chất độc hại, gây nguy hiểm cho người lao động và thiệt hại nặng nề về tài sản.

Đó là lý do tại sao việc tuân thủ quy trình hiệu chuẩn van an toàn nhựa định kỳ là bắt buộc. Bài viết này sẽ cung cấp cho bạn một cái nhìn sâu sắc, toàn diện và chuẩn mực nhất về toàn bộ quy trình này, từ khâu chuẩn bị, các bước thực hiện trên băng thử, cho đến các tiêu chuẩn kỹ thuật cần tuân thủ.

Van An Toàn Nhựa Là Gì Và Tại Sao Phải Hiệu Chuẩn Định Kỳ?

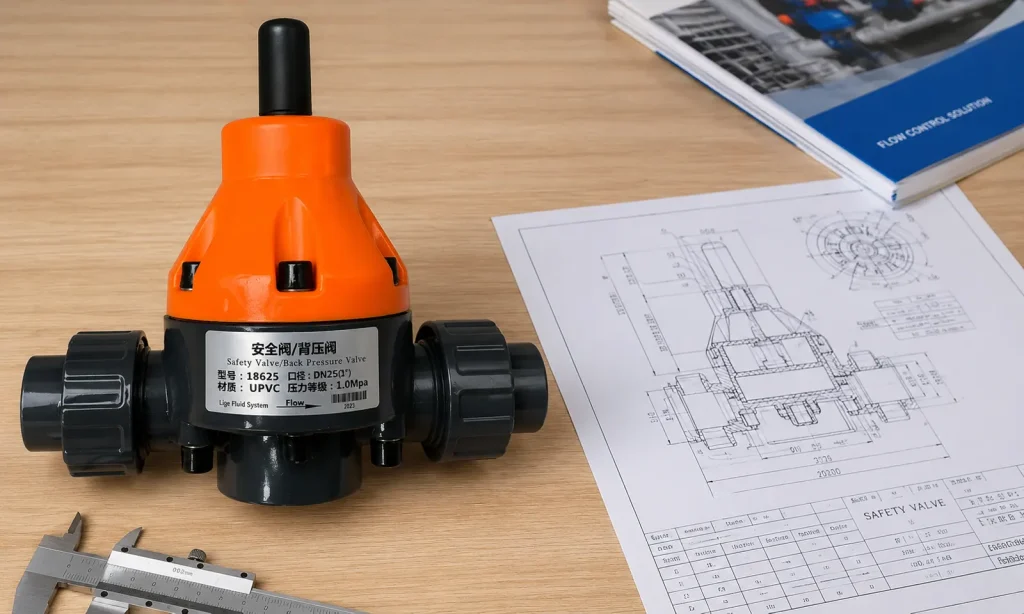

Khái quát về van an toàn nhựa

Van an toàn nhựa là thiết bị cơ khí tự động xả lưu chất (chất lỏng hoặc khí) ra khỏi hệ thống kín khi áp suất vượt quá giới hạn an toàn đã được cài đặt trước. Khi áp suất trở lại mức bình thường, van sẽ tự động đóng lại.

Các vật liệu phổ biến bao gồm:

• PVC/CPVC: Dùng cho hệ thống nước, hóa chất nhẹ, nhiệt độ thấp đến trung bình.
• PP (Polypropylene): Chịu được nhiều loại dung môi và hóa chất cơ bản, nhiệt độ hoạt động cao hơn PVC.
• PVDF (Polyvinylidene Fluoride): “Vua” của các loại nhựa công nghiệp, chịu được hóa chất cực mạnh (axit đặc, halogen) và nhiệt độ cao.

Lý do bắt buộc phải hiệu chuẩn định kỳ

Đảm bảo an toàn tuyệt đối: Hiệu chuẩn giúp xác nhận van sẽ mở chính xác ở áp suất cài đặt (Set pressure), ngăn chặn các thảm họa nổ vỡ hệ thống do quá áp.

Ngăn ngừa xì rò hóa chất: Nhựa có thể bị biến dạng nhẹ theo thời gian (hiện tượng rão – creep). Hiệu chuẩn và kiểm tra độ kín (Seat tightness test) giúp phát hiện sớm các rò rỉ tại đĩa van.

Tuân thủ pháp luật và tiêu chuẩn kỹ thuật: Các cơ quan quản lý an toàn lao động và môi trường đều yêu cầu thiết bị áp lực phải có giấy chứng nhận kiểm định/hiệu chuẩn còn hiệu lực.

Kéo dài tuổi thọ thiết bị: Trong quá trình hiệu chuẩn, van sẽ được vệ sinh, kiểm tra lò xo và màng màng bơm (diaphragm). Điều này giúp phát hiện hỏng hóc sớm và bảo trì kịp thời.

Tối ưu hóa chi phí: Chi phí cho một lần hiệu chuẩn là rất nhỏ so với chi phí bồi thường thiệt hại, dọn dẹp môi trường hoặc dừng máy do sự cố vỡ đường ống hóa chất.

Tìm hiểu thêm: Van an toàn nhựa có dùng được cho axit H2SO4 đặc nóng không?

Tần Suất Hiệu Chuẩn Van An Toàn Nhựa: Bao Lâu Một Lần?

Không có một con số cố định duy nhất cho tất cả các loại van, nhưng tần suất hiệu chuẩn van an toàn nhựa định kỳ phụ thuộc vào các yếu tố sau:

Lời khuyên từ chuyên gia: Đối với van an toàn bằng nhựa, do đặc tính vật liệu dễ bị tác động bởi nhiệt độ và tia UV hơn kim loại, năm đầu tiên đưa vào sử dụng nên kiểm tra sau 6 tháng. Dựa vào kết quả đó để thiết lập chu kỳ cho các năm tiếp theo.

Tiêu Chuẩn Áp Dụng Trong Hiệu Chuẩn Van An Toàn

Một quy trình hiệu chuẩn chuẩn SEO và chuẩn kỹ thuật không thể thiếu việc nhắc đến các tiêu chuẩn quốc tế và trong nước. Các trung tâm hiệu chuẩn thường áp dụng các tiêu chuẩn sau:

• ASME PTC 25: Tiêu chuẩn toàn cầu về thử nghiệm thiết bị giảm áp.
• API 527: Tiêu chuẩn của Viện Dầu khí Hoa Kỳ quy định về độ kín của bệ van (Seat Tightness of Pressure Relief Valves).
• ISO 4126-1: Tiêu chuẩn quốc tế về các thiết bị an toàn chống quá áp.
• TCVN 7915-1:2009: Tiêu chuẩn quốc gia Việt Nam (tương đương ISO 4126-1).

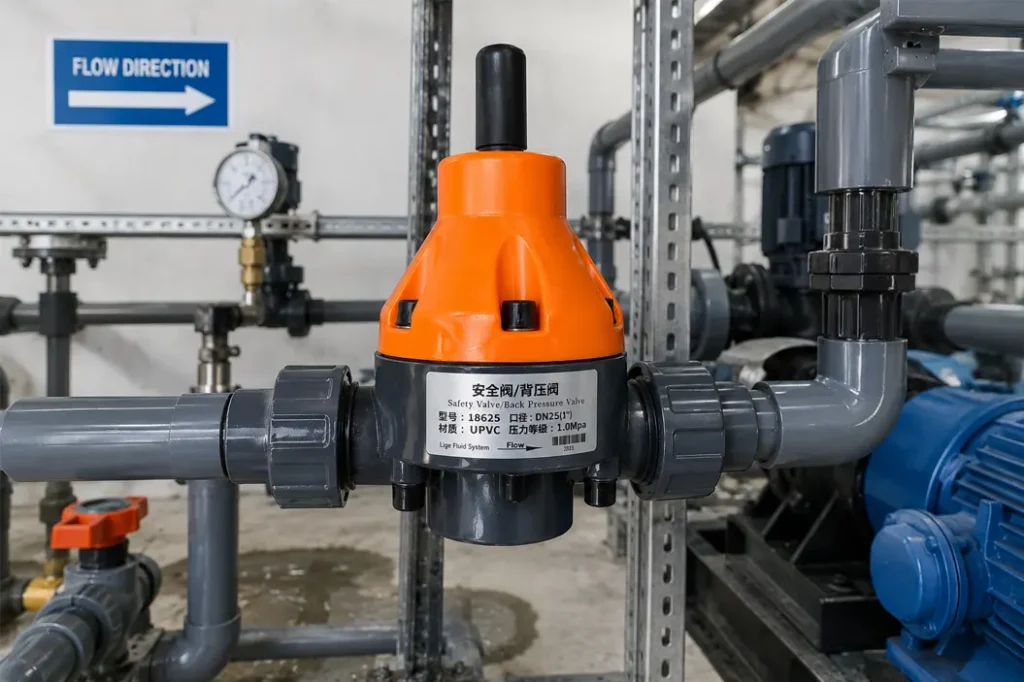

Chi Tiết 6 Bước Quy Trình Hiệu Chuẩn Van An Toàn Nhựa Định Kỳ

Đây là phần cốt lõi của quy trình hiệu chuẩn van an toàn nhựa. Các bước này được thực hiện bởi các kỹ thuật viên có chuyên môn tại phòng Lab hoặc ngay tại công trường (On-site calibration).

Bước 1: Kiểm tra ngoại quan (Visual Inspection)

Trước khi đưa lên máy thử, kỹ thuật viên cần đánh giá tình trạng vật lý của van:

• Kiểm tra thân van (Body): Có vết nứt, phồng rộp, biến màu do hóa chất hoặc tia UV không? Nhựa PVC khi lão hóa thường chuyển sang màu ố vàng và giòn.
• Kiểm tra cổng kết nối: Mặt bích có bị xước hỏng (scratches)? Các vòng O-ring (FKM/EPDM) có bị chai cứng không?
• Kiểm tra kẹp chì (Lead seal) và nhãn mác cũ để ghi nhận thông số cài đặt ban đầu.

Bước 2: Vệ sinh và bảo dưỡng sơ bộ (Nếu cần)

Nếu van quá bẩn, có cặn muối hóa chất kết tinh ở buồng xả, van cần được tháo rời một phần (Overhaul).

• Làm sạch đĩa van và bệ đỡ (Seat & Disk).
• Kiểm tra lớp màng màng bơm (Teflon/PTFE diaphragm) – đây là linh kiện quan trọng nhất của van an toàn nhựa giúp ngăn hóa chất tiếp xúc với lò xo kim loại.
• Nếu phát hiện màng bị rách hoặc O-ring bị mòn, phải thay thế phụ tùng chính hãng (Spare parts) trước khi hiệu chuẩn.

Bước 3: Lắp đặt van lên băng thử (Test Bench Setup)

• Gá kẹp: Đặt van nhựa lên bàn kẹp của Test Bench. Khác biệt cốt lõi: Đối với van kim loại, ta có thể dùng lực kẹp thủy lực lớn. Nhưng với van nhựa, lực kẹp phải được kiểm soát cẩn thận bằng cờ lê lực (Torque wrench) hoặc kẹp bọc cao su mềm để tránh làm bẹp, nứt thân van.
• Kết nối đồng hồ: Lắp đặt đồng hồ áp suất chuẩn song song với hệ thống cấp áp.
• Chọn môi chất:
  • Van dùng cho chất lỏng -> Thử bằng nước (Hydrostatic test).
  • Van dùng cho khí/hơi -> Thử bằng khí nén sạch hoặc Nito (Pneumatic test).

Bước 4: Thử nghiệm áp suất mở (Set Pressure Test / Pop Test)

Mục đích là xác định xem van có mở đúng tại áp suất mà nhà máy yêu cầu hay không.

1. Tăng áp từ từ: Kỹ thuật viên bơm áp suất vào cửa vào (Inlet) của van với tốc độ chậm (khoảng 0.1 – 0.2 bar/giây khi gần đạt đến áp suất cài đặt).
2. Quan sát điểm mở (Set/Pop Point): Ghi nhận giá trị trên đồng hồ chuẩn tại khoảnh khắc van phát ra tiếng “Pop” (đối với khí) hoặc lưu chất bắt đầu phun thành dòng liên tục (đối với chất lỏng).
3. Điều chỉnh (Calibration):
   • Nếu van mở ở áp suất quá thấp so với yêu cầu: Nới lỏng đai ốc khóa (Lock nut), vặn vít điều chỉnh (Adjusting screw) theo chiều kim đồng hồ để nén lò xo lại.
   • Nếu van mở ở áp suất quá cao: Vặn vít điều chỉnh ngược chiều kim đồng hồ để xả bớt lực nén lò xo.
4. Lặp lại bài test: Quy trình tăng áp – xả áp phải được lặp lại ít nhất 3 lần liên tiếp. Nếu cả 3 lần van đều mở tại mức dung sai cho phép (thường là ± 3% giá trị áp cài đặt theo ASME), kết quả mới được công nhận.

Bước 5: Kiểm tra độ kín của bệ van (Seat Tightness Test / Leak Test)

Sau khi hiệu chỉnh xong áp suất mở, van phải được kiểm tra độ kín để đảm bảo khi hoạt động bình thường, hóa chất không bị rò rỉ.

1. Hạ áp suất xuống còn khoảng 90% áp suất cài đặt (Set pressure).
2. Duy trì áp suất này trong vòng 1 đến 5 phút (tùy kích thước van).
3. Đo rò rỉ:
   • Với môi chất khí: Dùng đếm giọt khí (Bubble test) hoặc bôi nước xà phòng lên cửa xả (Outlet). Theo API 527, số lượng bọt khí thoát ra trong 1 phút không được vượt quá tiêu chuẩn cho phép.
   • Với môi chất lỏng: Quan sát bằng mắt thường tại cửa xả. Đối với van nhựa dùng O-ring mềm, tiêu chuẩn thường yêu cầu “Zero Leakage” (Không rò rỉ một giọt nào).

Bước 6: Kẹp chì, dán tem và cấp giấy chứng nhận

• Khóa và kẹp chì (Sealing): Siết chặt đai ốc khóa. Dùng dây chì luồn qua lỗ trên nắp van và kẹp chốt chì mút cố định. Việc kẹp chì ngăn chặn người vận hành tự ý thay đổi áp suất cài đặt.
• Dán tem: Tem hiệu chuẩn được dán lên thân van, ghi rõ ngày hiệu chuẩn, ngày hết hạn, áp suất cài đặt (Set Pressure).
• Cấp chứng chỉ (Certificate): Đơn vị kiểm định sẽ phát hành Biên bản hiệu chuẩn (Calibration Report) có chữ ký, mộc đỏ và mã số truy xuất. Hồ sơ này cần được lưu trữ cẩn thận để trình báo cho các cơ quan thanh tra an toàn.

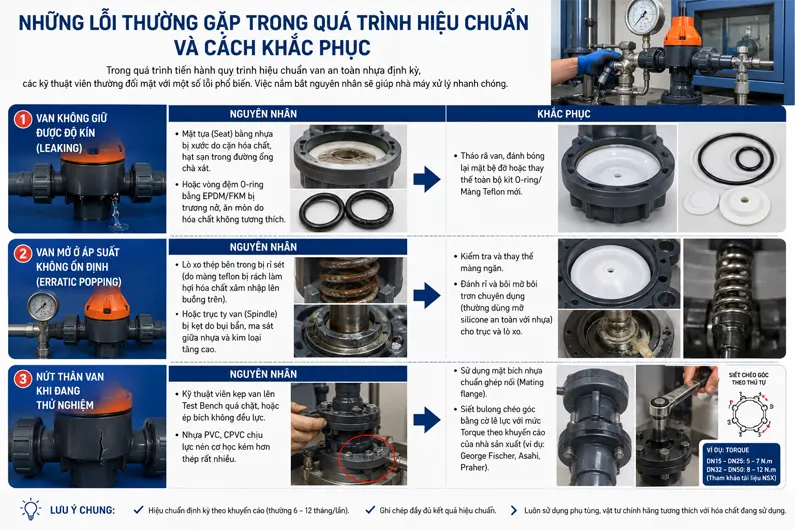

Những Lỗi Thường Gặp Trong Quá Trình Hiệu Chuẩn Và Cách Khắc Phục

Trong quá trình tiến hành quy trình hiệu chuẩn van an toàn nhựa định kỳ, các kỹ thuật viên thường đối mặt với một số lỗi phổ biến. Việc nắm bắt nguyên nhân sẽ giúp nhà máy xử lý nhanh chóng.

Van không giữ được độ kín (Leaking)

• Nguyên nhân: Mặt tựa (Seat) bằng nhựa bị xước do cặn hóa chất, hạt sạn trong đường ống chà xát. Hoặc vòng đệm O-ring bằng EPDM/FKM bị trương nở, ăn mòn do hóa chất không tương thích.
• Khắc phục: Tháo rã van, đánh bóng lại mặt bệ đỡ hoặc thay thế toàn bộ kit O-ring/Màng Teflon mới.

Van mở ở áp suất không ổn định (Erratic popping)

• Nguyên nhân: Lò xo thép bên trong bị rỉ sét (do màng teflon bị rách làm hơi hóa chất xâm nhập lên buồng trên). Hoặc trục ty van (Spindle) bị kẹt do bụi bẩn, ma sát giữa nhựa và kim loại tăng cao.
• Khắc phục: Kiểm tra và thay thế màng ngăn, đánh rỉ và bôi mỡ bôi trơn chuyên dụng (thường dùng mỡ silicone an toàn với nhựa) cho trục và lò xo.

Nứt thân van khi đang thử nghiệm

• Nguyên nhân: Kỹ thuật viên kẹp van lên Test Bench quá chặt, hoặc ép bích không đều lực. Nhựa PVC, CPVC chịu lực nén cơ học kém hơn thép rất nhiều.
• Khắc phục: Sử dụng mặt bích nhựa chuẩn ghép nối (Mating flange), siết bulong chéo góc bằng cờ lê lực với mức Torque theo khuyến cáo của nhà sản xuất (ví dụ: George Fischer, Asahi, Praher).

Lưu Ý Khi Lựa Chọn Đơn Vị Hiệu Chuẩn Van An Toàn Uy Tín

Để đảm bảo pháp lý và sự an toàn thực sự, việc tự hiệu chuẩn bằng “kinh nghiệm” là hoàn toàn sai lầm. Doanh nghiệp cần thuê các đơn vị/trung tâm hiệu chuẩn chuyên nghiệp. Hãy dựa vào 3 tiêu chí sau:

1. Đạt chuẩn VILAS / ISO 17025: Đơn vị phải có phòng thí nghiệm được công nhận về năng lực đo lường. Đồng hồ chuẩn của họ cũng phải được liên kết chuẩn quốc gia.
2. Có giấy phép kiểm định an toàn: Được Bộ Lao động – Thương binh & Xã hội hoặc Cục An toàn lao động cấp phép hoạt động kiểm định kỹ thuật an toàn máy móc.
3. Kinh nghiệm với thiết bị nhựa công nghiệp: Đơn vị có kỹ thuật viên am hiểu về vật liệu nhựa (Thermoplastic) và sử dụng đồ gá chuyên dụng, không làm hỏng van của bạn trong quá trình thử nghiệm.
