Quy trình tháo lắp van bi rắc co đôi để vệ sinh đường ống
Trong các hệ thống xử lý nước, hóa chất hay đường ống công nghiệp hiện nay, van bi rắc co đôi (True Union Ball Valve) là một thiết bị cực kỳ phổ biến. Nhờ thiết kế thông minh với hai đầu rắc co có thể tháo rời, loại van này cho phép người vận hành dễ dàng bảo dưỡng, thay thế hoặc vệ sinh đường ống mà không cần phải cắt hay phá vỡ kết cấu hệ thống.
Tuy nhiên, việc tháo lắp không đúng kỹ thuật có thể dẫn đến rò rỉ lưu chất, hỏng ren, hoặc thậm chí là mất an toàn lao động. Trong bài viết này, chúng tôi sẽ hướng dẫn bạn quy trình tháo lắp van bi rắc co đôi để vệ sinh đường ống một cách chi tiết, an toàn và chuẩn kỹ thuật nhất.

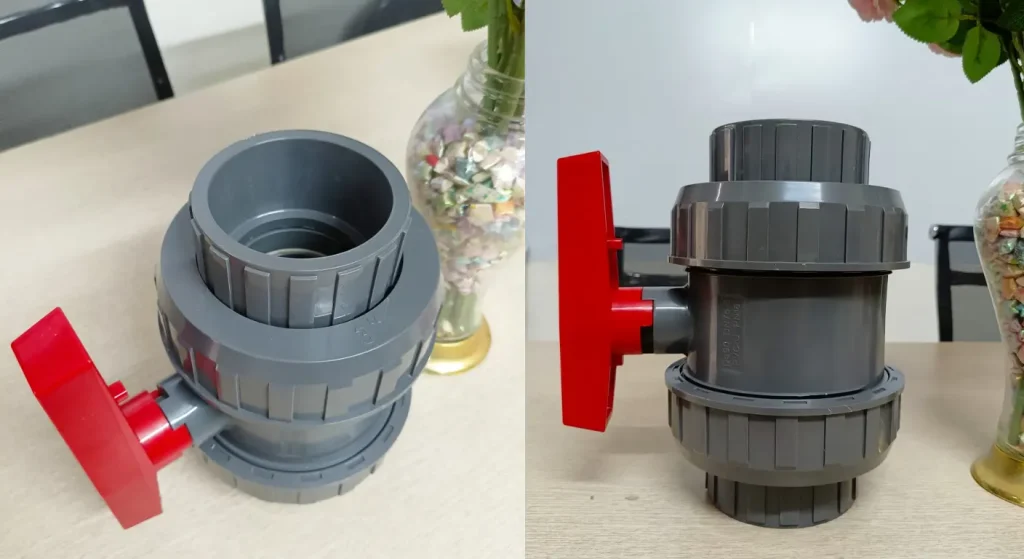

Van bi rắc co đôi là gì? Tại sao cần tháo lắp để vệ sinh?
Trước khi đi vào quy trình chi tiết, chúng ta cần hiểu rõ về cấu tạo của thiết bị này để thao tác một cách chính xác nhất.

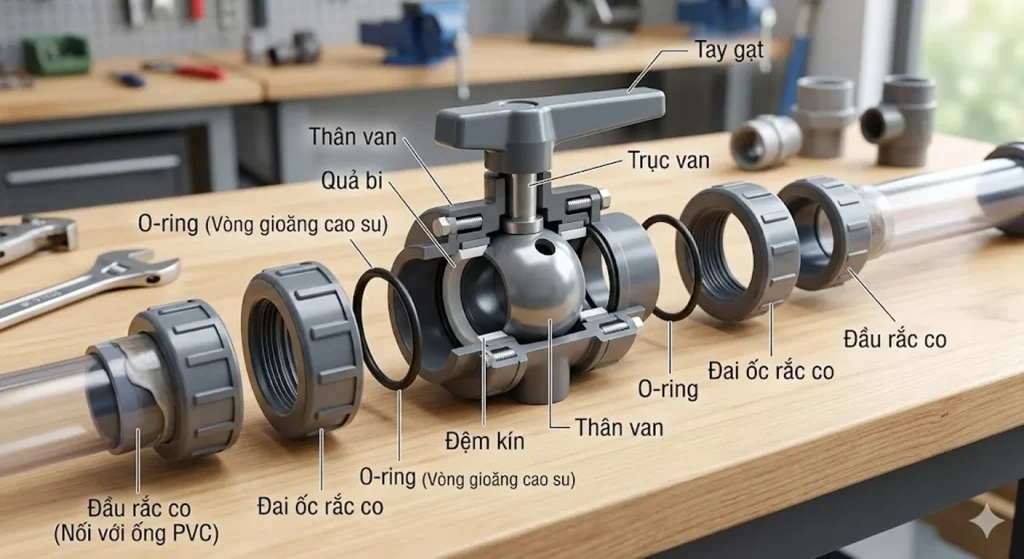

Cấu tạo của van bi rắc co đôi

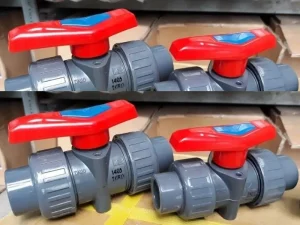

Khác với các loại van bi thông thường được dán keo hoặc hàn chết vào đường ống, van bi rắc co đôi (thường làm bằng nhựa PVC, cPVC, uPVC hoặc inox) có cấu tạo gồm các bộ phận chính:
Thân van (Body): Chứa quả bi (ball) đục lỗ để điều tiết dòng chảy.
Quả bi (Ball) và Đệm kín (Seat): Bộ phận chịu trách nhiệm đóng mở và làm kín.
Hai đầu rắc co (Union Ends): Bộ phận nối trực tiếp với đường ống bằng phương pháp dán keo, hàn nhiệt hoặc bắt ren.
Hai đai ốc rắc co (Union Nuts): Bộ phận siết chặt thân van với hai đầu rắc co.
O-ring (Vòng gioăng cao su): Đảm bảo độ kín khít tuyệt đối giữa thân van và đầu rắc co.
Tìm hiểu thêm: Van bi nhựa công nghiệp: Cấu tạo, Phân loại (Rắc co đôi, dán keo) và Hướng dẫn sử dụng
Tại sao phải tháo lắp van để vệ sinh đường ống?
Trong quá trình vận hành, đường ống không thể tránh khỏi các vấn đề sau:
Tích tụ cặn bẩn: Các chất cặn, rong rêu, mảng bám hóa chất lâu ngày sẽ làm thu hẹp tiết diện dòng chảy.
Kẹt van: Cặn bẩn lọt vào không gian giữa quả bi và gioăng làm kín khiến van bị kẹt, khó vặn hoặc không thể đóng khít.
Yêu cầu súc rửa định kỳ: Đối với các hệ thống vi sinh, thực phẩm hoặc hóa chất, việc tháo van để súc rửa đường ống là bắt buộc để đảm bảo tiêu chuẩn chất lượng.
Nhờ có thiết kế “True Union” (rắc co đôi), bạn có thể nhấc toàn bộ phần thân van ra ngoài mà không làm xê dịch hay ảnh hưởng đến hai đầu đường ống cố định.
Tìm hiểu thêm: Cách khắc phục tay gạt van bi nhựa bị cứng, khó vặn

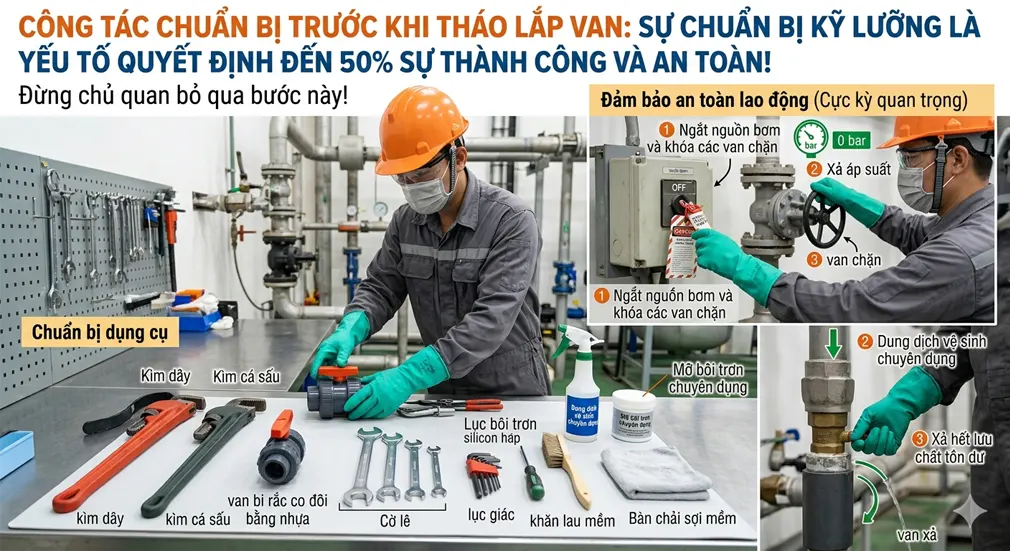

Công tác chuẩn bị trước khi tháo lắp van
Sự chuẩn bị kỹ lưỡng là yếu tố quyết định đến 50% sự thành công và an toàn của ca làm việc. Đừng chủ quan bỏ qua bước này!
Chuẩn bị dụng cụ
Tùy thuộc vào kích thước và chất liệu của van bi rắc co đôi, bạn cần chuẩn bị:
Cờ lê dây hoặc mỏ lức răng (kìm cá sấu): Dùng để vặn đai rắc co bằng nhựa mà không làm trầy xước hay vỡ nhựa.
Cờ lê, mỏ lết thường: Dành cho van bằng kim loại (inox, đồng).
Bộ lục giác hoặc tua vít: Để tháo tay gạt (nếu cần).
Khăn lau mềm và bàn chải sợi mềm: Để vệ sinh chi tiết máy.
Dung dịch vệ sinh chuyên dụng: Tùy thuộc vào lưu chất trong ống (nước sạch, hóa chất hay dầu mỡ).
Mỡ bôi trơn chuyên dụng (Silicone grease): An toàn cho cao su O-ring.
Đảm bảo an toàn lao động (Cực kỳ quan trọng)
Ngắt nguồn bơm và khóa các van chặn: Đảm bảo không có dòng lưu chất nào chảy qua khu vực thao tác.
Xả áp suất: Mở một van xả ở điểm thấp hơn hoặc hé mở từ từ để áp suất trong đường ống về mức 0 bar.
Xả hết lưu chất tồn dư: Nếu đường ống chứa hóa chất độc hại, axit hoặc bazơ, phải xả sạch và trung hòa (nếu cần) trước khi tháo.
Trang bị bảo hộ: Đeo kính bảo hộ, găng tay chống hóa chất và quần áo bảo hộ đầy đủ.

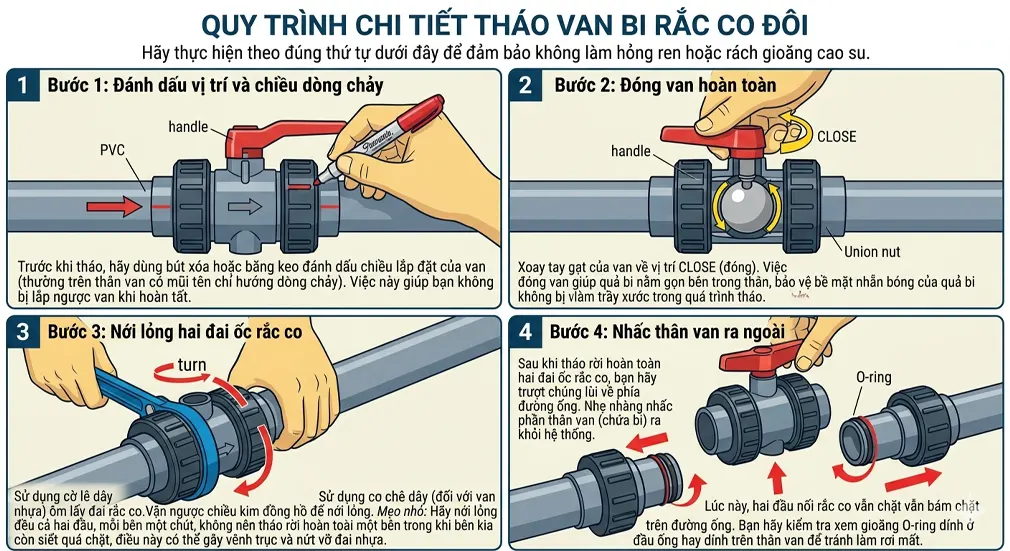

Quy trình chi tiết tháo van bi rắc co đôi
Hãy thực hiện theo đúng thứ tự dưới đây để đảm bảo không làm hỏng ren hoặc rách gioăng cao su.
Bước 1: Đánh dấu vị trí và chiều dòng chảy
Trước khi tháo, hãy dùng bút xóa hoặc băng keo đánh dấu chiều lắp đặt của van (thường trên thân van có mũi tên chỉ hướng dòng chảy). Việc này giúp bạn không bị lắp ngược van khi hoàn tất.
Bước 2: Đóng van hoàn toàn
Xoay tay gạt của van về vị trí CLOSE (đóng). Việc đóng van giúp quả bi nằm gọn bên trong thân, bảo vệ bề mặt nhẵn bóng của quả bi không bị va quẹt làm trầy xước trong quá trình tháo.
Bước 3: Nới lỏng hai đai ốc rắc co
Sử dụng cờ lê dây (đối với van nhựa) ôm lấy đai rắc co.
Vặn ngược chiều kim đồng hồ để nới lỏng.
Mẹo nhỏ: Hãy nới lỏng đều cả hai đầu, mỗi bên một chút, không nên tháo rời hoàn toàn một bên trong khi bên kia còn siết quá chặt, điều này có thể gây vênh trục và nứt vỡ đai nhựa.
Bước 4: Nhấc thân van ra ngoài
Sau khi tháo rời hoàn toàn hai đai ốc rắc co, bạn hãy trượt chúng lùi về phía đường ống.
Nhẹ nhàng nhấc phần thân van (chứa bi) ra khỏi hệ thống.
Lúc này, hai đầu nối rắc co vẫn bám chặt trên đường ống. Bạn hãy kiểm tra xem gioăng O-ring dính ở đầu ống hay dính trên thân van để tránh làm rơi mất.
Thực hiện vệ sinh đường ống và bảo dưỡng van
Khi van đã được tháo ra, đây là “thời điểm vàng” để bạn xử lý làm sạch hệ thống.
Vệ sinh đường ống
Sử dụng vòi xịt áp lực cao hoặc chổi cọ chuyên dụng luồn vào trong lòng ống để đánh bay mảng bám.
Nếu hệ thống bị đóng cặn canxi dày, có thể dùng dung dịch axit citric loãng để súc rửa, sau đó rửa lại thật sạch bằng nước.
Vệ sinh và bảo dưỡng van bi
Một chiếc van sau thời gian dài sử dụng cần được chăm sóc đặc biệt:
Vệ sinh thân van và quả bi: Dùng bàn chải mềm chà nhẹ lòng van. Tuyệt đối không dùng bàn chải sắt hoặc vật sắc nhọn chà lên quả bi vì vết xước sẽ gây rò rỉ nước sau này.
Kiểm tra gioăng O-ring và Seat: Tháo các vòng đệm cao su ra. Nếu thấy cao su bị chai cứng, nứt nẻ hoặc biến dạng, hãy thay mới ngay lập tức.
Bôi trơn: Thoa một lớp mỏng mỡ silicone lên gioăng O-ring và bề mặt quả bi. Điều này giúp van vận hành êm ái và tăng tuổi thọ cho cao su.

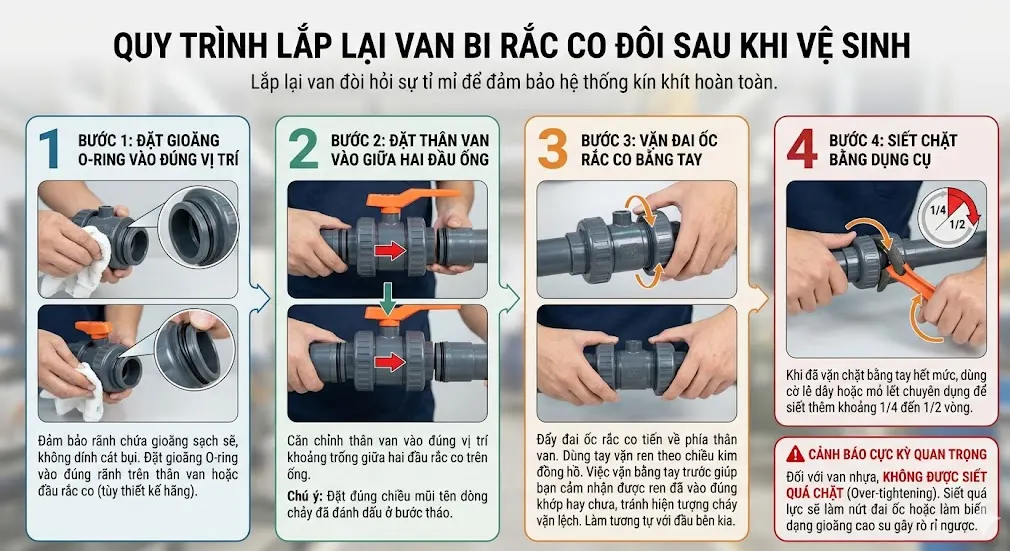

Quy trình lắp lại van bi rắc co đôi sau khi vệ sinh
Lắp lại van đòi hỏi sự tỉ mỉ để đảm bảo hệ thống kín khít hoàn toàn.
Bước 1: Đặt gioăng O-ring vào đúng vị trí
Đảm bảo rãnh chứa gioăng sạch sẽ, không dính cát bụi. Đặt gioăng O-ring vào đúng rãnh trên thân van hoặc đầu rắc co (tùy thiết kế hãng).
Bước 2: Đặt thân van vào giữa hai đầu ống
Căn chỉnh thân van vào đúng vị trí khoảng trống giữa hai đầu rắc co trên ống.
Chú ý: Đặt đúng chiều mũi tên dòng chảy đã đánh dấu ở bước tháo.
Bước 3: Vặn đai ốc rắc co bằng tay
Đẩy đai ốc rắc co tiến về phía thân van.
Dùng tay vặn ren theo chiều kim đồng hồ. Việc vặn bằng tay trước giúp bạn cảm nhận được ren đã vào đúng khớp hay chưa, tránh hiện tượng cháy ren do vặn lệch.
Làm tương tự với đầu bên kia.
Bước 4: Siết chặt bằng dụng cụ
Khi đã vặn chặt bằng tay hết mức, dùng cờ lê dây hoặc mỏ lết chuyên dụng để siết thêm khoảng 1/4 đến 1/2 vòng.
Cảnh báo cực kỳ quan trọng: Đối với van nhựa, KHÔNG ĐƯỢC SIẾT QUÁ CHẶT (Over-tightening). Siết quá lực sẽ làm nứt đai ốc hoặc làm biến dạng gioăng cao su gây rò rỉ ngược.
Kiểm tra và đưa hệ thống vào vận hành
Đừng vội vàng bật bơm hết công suất ngay sau khi lắp xong. Hãy tuân thủ quy trình test sau:
- Mở van từ từ: Xoay tay gạt về vị trí OPEN (mở) một cách chậm rãi.
- Mở nước/lưu chất ở áp suất thấp: Cho lưu chất đi qua hệ thống với áp lực nhỏ để kiểm tra rò rỉ tại hai đầu rắc co.
- Kiểm tra trực quan: Quan sát kỹ các mối nối. Nếu thấy có rò rỉ nhỏ, hãy siết nhẹ thêm đai ốc rắc co một chút.
- Nâng dần áp suất: Khi không còn rò rỉ, nâng áp suất hệ thống lên mức làm việc bình thường và theo dõi trong 15-30 phút.
Các lỗi thường gặp khi tháo lắp van và cách khắc phục
Để bài viết thêm phần trọn vẹn, chúng tôi tổng hợp các lỗi kinh nghiệm thực tế mà kỹ thuật viên thường gặp:
| Hiện tượng | Nguyên nhân | Cách khắc phục |
| Rò rỉ ở đai rắc co sau khi lắp | Gioăng O-ring bị lệch, đứt hoặc siết chưa đủ lực. | Khóa hệ thống, nới lỏng đai ốc, chỉnh lại gioăng hoặc thay gioăng mới. |
| Van vặn rất nặng tay | Cặn bẩn bám trong hốc van hoặc siết đai rắc co quá mức làm bóp nghẹt quả bi. | Tháo ra vệ sinh lại bi, bôi mỡ silicone và siết lực vừa đủ. |
| Đai ốc rắc co bị nứt | Dùng kìm kim loại cắn quá mạnh hoặc siết quá tay. | Thay thế đai ốc mới (nếu hãng có bán rời) hoặc thay cụm van mới. |
Kết luận
Quy trình tháo lắp van bi rắc co đôi để vệ sinh đường ống không quá phức tạp, nhưng nó đòi hỏi sự cẩn thận và tuân thủ nghiêm ngặt các nguyên tắc an toàn cũng như kỹ thuật siết lực. Việc bảo dưỡng định kỳ này sẽ giúp hệ thống của bạn luôn vận hành trơn tru, giảm thiểu rủi ro tắc nghẽn và kéo dài tuổi thọ cho thiết bị lên gấp nhiều lần.
Hy vọng bài viết này đã cung cấp cho bạn đầy đủ kiến thức cần thiết. Chúc các bạn thực hiện bảo dưỡng hệ thống thành công và an toàn!
