Trong các hệ thống đường ống dẫn lưu chất công nghiệp và dân dụng, việc lựa chọn đúng loại van không chỉ quyết định hiệu suất vận hành mà còn ảnh hưởng trực tiếp đến chi phí đầu tư và bảo trì. Trong số vô vàn các dòng van trên thị trường, van cổng nhựa ty chìm (Non-rising stem gate valve) đang nổi lên như một giải pháp tối ưu và được ứng dụng rộng rãi.
Từ các nhà máy xử lý nước thải, hệ thống tưới tiêu nông nghiệp đến các mạng lưới cấp thoát nước ngầm, dòng van này xuất hiện ngày càng dày đặc. Vậy điều gì làm nên sức hút của chúng? Bài viết dưới đây sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động và những lý do cốt lõi khiến van cổng nhựa ty chìm trở thành sự lựa chọn hàng đầu của các kỹ sư.

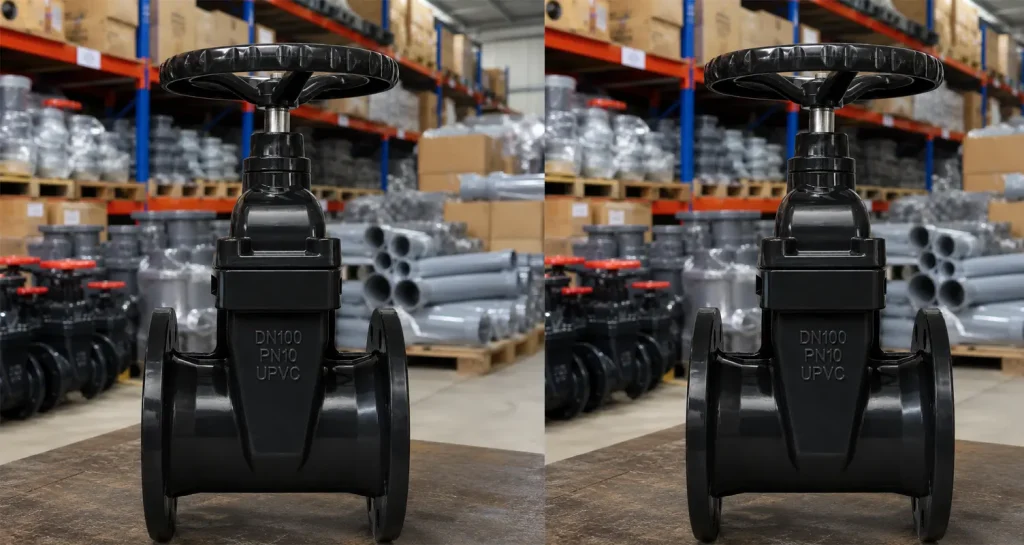

Tổng Quan: Van Cổng Nhựa Ty Chìm Là Gì?
Trước khi đi sâu vào ưu điểm, chúng ta cần hiểu rõ bản chất kỹ thuật của dòng van này.
Van cổng (Gate valve), hay còn gọi là van cửa, là loại van hoạt động bằng cách nâng lên hoặc hạ xuống một đĩa van (cánh van) để mở hoặc đóng dòng chảy. Đặc điểm lớn nhất của van cổng là khi mở hoàn toàn, đĩa van không nằm trong dòng lưu chất, giúp lưu lượng đi qua đạt mức tối đa và gần như không gây ra hiện tượng sụt áp.
Ty chìm (Non-rising stem – NRS) là thiết kế mà trục van (ty van) không di chuyển lên xuống theo chiều dọc khi bạn vặn tay quay. Thay vào đó, phần ren được thiết kế nằm bên trong đĩa van. Khi xoay tay quay, trục van chỉ quay tại chỗ, lực xoắn sẽ làm đĩa van trượt lên hoặc trượt xuống dọc theo các bước ren của trục.
Sự kết hợp giữa cơ chế ty chìm và chất liệu nhựa (như UPVC, CPVC, PP) đã tạo ra một thiết bị kiểm soát dòng chảy mang tính đột phá, khắc phục được nhiều nhược điểm của các dòng van kim loại ty nổi truyền thống.
Tìm hiểu thêm: Van cổng nhựa (Gate Valve) hay Van cửa: Đặc điểm kỹ thuật và nguyên lý đóng mở.

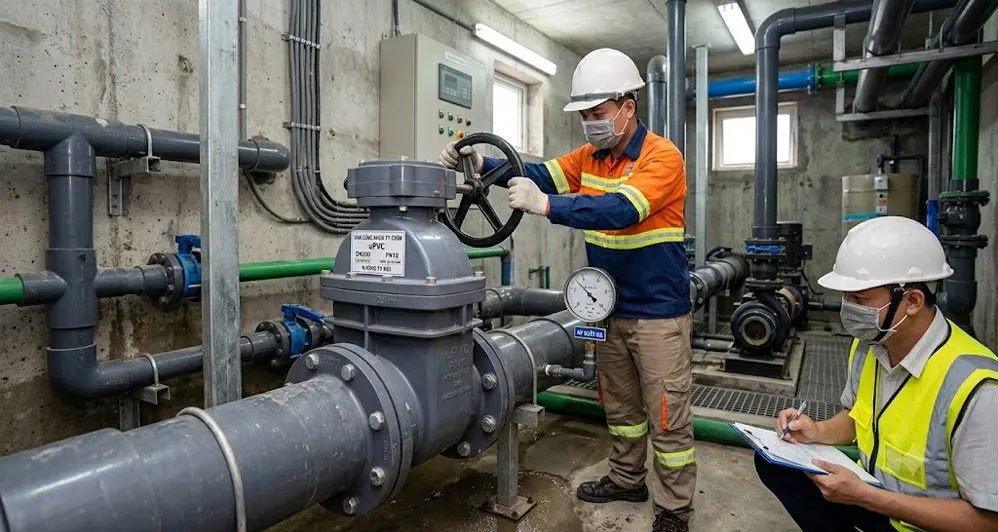

Lý Do Giúp Van Cổng Nhựa Ty Chìm Chiếm Lĩnh Thị Trường
Không phải ngẫu nhiên mà dòng van này lại được các nhà thầu và kỹ sư ưu ái. Dưới đây là những lý do kỹ thuật và kinh tế giải thích cho sự phổ biến này.
Tiết Kiệm Không Gian Lắp Đặt Tuyệt Đối
Đây là ưu điểm lớn nhất và đặc trưng nhất của thiết kế ty chìm. Với van ty nổi, khi mở van, phần trục sẽ trồi lên một đoạn bằng với đường kính của đường ống. Điều này đòi hỏi một không gian trần khá lớn phía trên thân van.
Ngược lại, van cổng nhựa ty chìm giữ nguyên chiều cao tổng thể dù ở trạng thái đóng hay mở. Nhờ trục van chỉ quay tại chỗ, nó cực kỳ lý tưởng để lắp đặt ở những khu vực có không gian hẹp như:
- Hầm chứa, hố gas ngầm.
- Trần thạch cao, hộp kỹ thuật chật hẹp trong các tòa nhà.
- Các cụm van lắp đặt sát nhau trong nhà máy xử lý nước.
Khả Năng Chống Ăn Mòn Và Kháng Hóa Chất Vượt Trội
Chất liệu nhựa như UPVC, CPVC hay PP mang lại lợi thế tuyệt đối khi xử lý các lưu chất có tính ăn mòn cao.
- Không bị rỉ sét: Nếu van kim loại (gang, thép) dễ bị oxy hóa, rỉ sét khi tiếp xúc lâu ngày với nước hoặc môi trường ẩm ướt, thì van nhựa miễn nhiễm hoàn toàn với vấn đề này.
- Kháng hóa chất: Các loại axit, bazơ, muối, và các dung dịch hóa học trong nhà máy dệt nhuộm, mạ điện hay sản xuất giấy đều có thể được dẫn qua van cổng nhựa mà không làm hỏng cấu trúc thân van.
- Chống ăn mòn điện hóa: Nhựa là vật liệu cách điện, do đó loại bỏ hoàn toàn rủi ro hư hỏng do hiện tượng ăn mòn điện hóa (Galvanic corrosion) thường gặp ở các hệ thống đường ống kim loại.
Bảo Vệ Trục Van Tối Đa Trước Tác Động Ngoại Cảnh
Vì trục van không trồi lên khỏi thân van, nó được bảo vệ hoàn toàn khỏi các yếu tố môi trường bên ngoài như:
- Bụi bẩn, cát sỏi trong không khí hoặc trong đất (nếu chôn ngầm).
- Va đập vật lý do quá trình thi công hoặc vận hành xung quanh.
- Các hóa chất nhỏ giọt từ trên cao rơi xuống.
Ở các dòng van ty nổi, nếu trục van bị bám bẩn hoặc rỉ sét, khi đóng/mở sẽ làm rách gioăng cao su (packing), dẫn đến rò rỉ. Thiết kế ty chìm giấu phần ren tiếp xúc vào bên trong lưu chất (hoặc khoang kín), giúp gioăng làm kín luôn an toàn và tuổi thọ van được kéo dài.
Trọng Lượng Nhẹ – Dễ Dàng Vận Chuyển Và Lắp Đặt
So với một chiếc van cổng gang hoặc thép cùng kích cỡ, van cổng nhựa có trọng lượng nhẹ hơn từ 3 đến 5 lần. Đặc điểm này mang lại lợi ích kinh tế trực tiếp:
- Giảm chi phí vận chuyển: Nhẹ hơn đồng nghĩa với việc cước phí vận chuyển rẻ hơn, đặc biệt đối với các công trình ở vùng sâu vùng xa.
- Thi công nhanh chóng: Không cần đến các thiết bị nâng hạ hạng nặng (cẩu, pa lăng) đối với các van kích cỡ lớn. Một hoặc hai công nhân có thể dễ dàng khiêng và lắp đặt van, giảm thiểu rủi ro tai nạn lao động.
- Giảm tải trọng cho hệ thống: Hạn chế lực đè lên các giá đỡ đường ống, giúp hệ thống hoạt động ổn định và giảm chi phí xây dựng hệ thống giá đỡ.
Chi Phí Đầu Tư Và Bảo Trì Thấp
Bài toán kinh tế luôn là yếu tố được các chủ đầu tư cân nhắc kỹ lưỡng:
- Chi phí mua ban đầu: Chất liệu nhựa có giá thành sản xuất rẻ hơn nhiều so với đồng, inox hay thép hợp kim.
- Chi phí bảo trì: Nhờ khả năng chống bám cặn, không rỉ sét và bảo vệ ty van tốt, chi phí thay thế gioăng hay bảo dưỡng định kỳ của van nhựa ty chìm là rất thấp. Bề mặt nhẵn bóng của nhựa cũng giúp ngăn chặn sự tích tụ của vi khuẩn và rong rêu, giảm tần suất phải sục rửa hệ thống.
Không Gây Tổn Thất Áp Suất (Sụt Áp)
Đặc tính chung của van cổng là khi mở hoàn toàn, đĩa van được kéo hẳn lên trên, để lại một khoang rỗng hoàn toàn trơn tru cho lưu chất đi qua (Full bore design). Điều này giúp:
- Lưu lượng đạt mức 100%.
- Dòng chảy không bị đổi hướng hay gặp vật cản như ở van bướm hay van bi.
- Hạn chế hiện tượng tạo bọt khí và giảm tải cho máy bơm trong hệ thống.
Thân Thiện Với Môi Trường Và An Toàn Cho Nước Sạch
Nhiều dòng van cổng nhựa ty chìm được làm từ UPVC cao cấp, hoàn toàn không chứa chất hóa dẻo hay kim loại nặng (như chì). Chúng đáp ứng các tiêu chuẩn khắt khe về vệ sinh an toàn thực phẩm và tiêu chuẩn nước uống (như NSF/ANSI 61).
- Không làm thay đổi mùi vị, màu sắc hay tính chất hóa học của nước sạch.
- An toàn tuyệt đối cho hệ thống nước sinh hoạt dân dụng, bể bơi, và các dây chuyền sản xuất nước giải khát, thực phẩm.
Bảng So Sánh: Van Cổng Nhựa Ty Chìm vs. Ty Nổi
Để thấy rõ hơn vì sao ty chìm lại được ưa chuộng, hãy so sánh nhanh hai thiết kế này trên cùng một vật liệu nhựa:
| Đặc điểm | Van Cổng Nhựa Ty Chìm (Non-rising Stem) | Van Cổng Nhựa Ty Nổi (Rising Stem) |
| Không gian lắp đặt | Yêu cầu rất ít không gian (Chiều cao van cố định). | Yêu cầu không gian lớn phía trên để ty van trồi lên. |
| Bảo vệ trục van | Trục van được giấu kín, không bị bám bẩn, va đập. | Trục van lộ ra ngoài, dễ bị bám bẩn, cần vệ sinh thường xuyên. |
| Khả năng chôn ngầm | Rất phù hợp để chôn ngầm dưới đất hoặc hố ga. | Không phù hợp, cát bụi dễ bám vào ren gây kẹt van. |
| Nhận biết trạng thái | Khó nhận biết van đang đóng hay mở chỉ bằng mắt thường. | Dễ dàng nhận biết van đóng hay mở dựa vào độ cao của trục van. |
| Vị trí ren | Nằm bên trong đĩa van, tiếp xúc trực tiếp với lưu chất. | Nằm ngoài thân van, không tiếp xúc với lưu chất. |
Lưu ý: Dù có nhiều ưu điểm, điểm trừ duy nhất của van ty chìm là bạn không thể nhìn lướt qua để biết van đang mở hay đóng. Tuy nhiên, các nhà sản xuất hiện nay thường tích hợp thêm mũi tên chỉ báo (indicator) trên tay quay để khắc phục nhược điểm này.

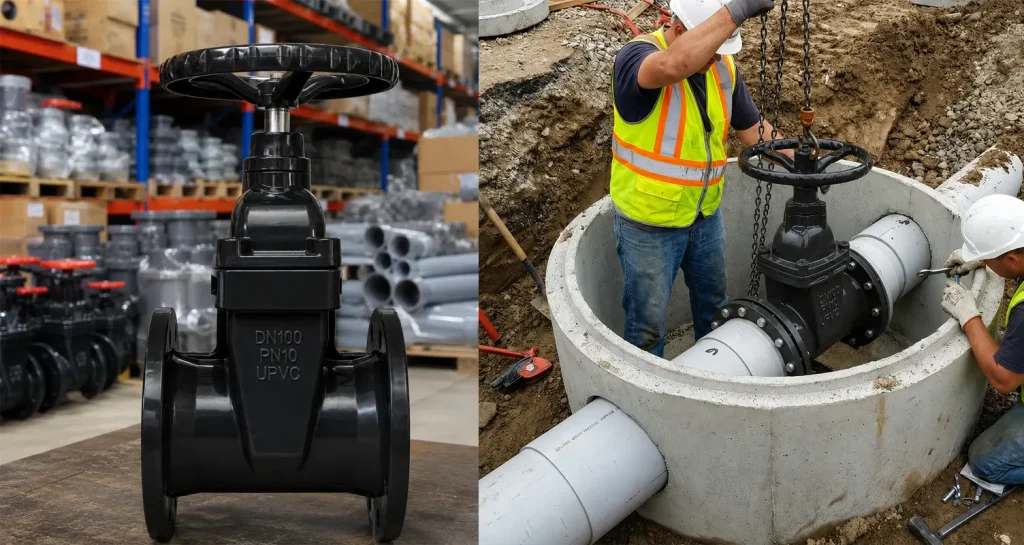

Ứng Dụng Thực Tiễn Của Van Cổng Nhựa Ty Chìm
Sự kết hợp hoàn hảo giữa vật liệu nhựa và thiết kế ty chìm đã biến thiết bị này trở thành “trợ thủ đắc lực” trong nhiều ngành công nghiệp.
Hệ Thống Xử Lý Nước Cấp Và Nước Thải
Đây là môi trường ứng dụng phổ biến nhất. Nước thải chứa nhiều tạp chất, hóa chất tẩy rửa và bùn đất. Bề mặt trơn láng của van nhựa giúp bùn không bị lắng cặn ở đáy van, đảm bảo van luôn đóng kín hoàn toàn. Thiết kế ty chìm giúp van hoạt động bền bỉ trong các hố gom nước thải ẩm thấp và chật hẹp.
Nuôi Trồng Thủy Sản Và Bể Bơi
Môi trường nước mặn (nuôi tôm, cá biển) hoặc nước có chứa Clo (bể bơi) là “khắc tinh” của van kim loại do tốc độ ăn mòn diễn ra cực nhanh. Van cổng nhựa ty chìm giải quyết triệt để bài toán này, vừa chống ăn mòn lại vừa an toàn cho sinh vật biển nhờ không phôi nhiễm kim loại nặng.
Hệ Thống Tưới Tiêu Nông Nghiệp
Trong nông nghiệp hiện đại (tưới nhỏ giọt, tưới phun sương), mạng lưới đường ống thường được chôn ngầm dưới đất hoặc bố trí chằng chịt. Chi phí rẻ, trọng lượng nhẹ, độ bền cao và khả năng chôn ngầm tốt của van ty chìm giúp người nông dân tiết kiệm hàng trăm triệu đồng tiền vật tư và công lắp đặt.
Công Nghiệp Hóa Chất Chuyên Dụng
Các dòng van cổng ty chìm làm từ vật liệu CPVC (chịu nhiệt và hóa chất tốt hơn UPVC) được lắp đặt trong các đường ống dẫn axit sunfuric, xút (NaOH), và các hóa chất tẩy rửa công nghiệp. Khả năng chịu hóa chất ở nồng độ cao và nhiệt độ lên tới 80°C – 90°C giúp hệ thống vận hành an toàn, không rò rỉ.

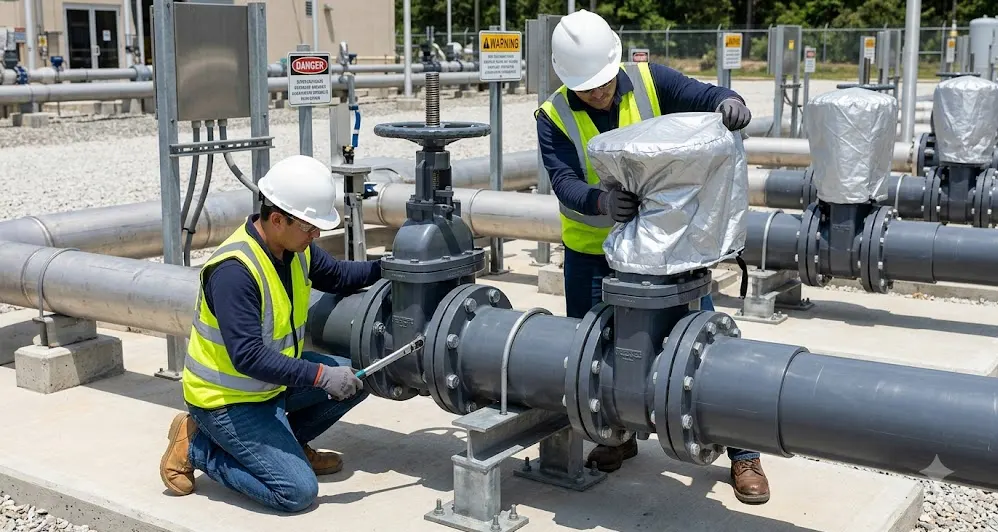

Lưu Ý Khi Lắp Đặt Và Vận Hành
Dù bền bỉ, nhưng nhựa vẫn là vật liệu giòn hơn kim loại. Do đó, trong quá trình lắp đặt và sử dụng, kỹ sư cần tuân thủ các nguyên tắc sau:
- Lực siết vừa đủ: Khi lắp đặt kết nối bích hoặc ren, hãy sử dụng lực siết bu lông/ren vừa phải. Việc siết quá chặt có thể làm nứt bích nhựa hoặc vỡ thân van. Nên siết bu lông theo sơ đồ chéo góc đều tay.
- Không dùng van cổng để điều tiết lưu lượng: Đây là nguyên tắc sống còn. Van cổng chỉ được thiết kế để mở hoàn toàn (Full Open) hoặc đóng hoàn toàn (Full Close). Nếu mở hé van để điều tiết dòng chảy, áp lực nước đi qua khe hẹp sẽ làm mài mòn đĩa van, gây rung lắc và làm hỏng gioăng làm kín trong thời gian ngắn.
- Sử dụng giá đỡ: Với các đường ống kích thước lớn, dòng lưu chất đi qua có khối lượng nặng có thể làm võng đường ống nhựa. Hãy bố trí các giá đỡ (support) ở gần vị trí lắp van để giảm tải trọng cơ học lên thân van.
- Tránh phơi nắng trực tiếp: Nếu sử dụng loại nhựa UPVC thông thường ở ngoài trời, tia UV có thể làm nhựa bị lão hóa, giòn và phai màu. Hãy chọn các loại van có phụ gia chống UV hoặc dùng vật liệu che chắn bảo vệ.
Tổng Kết: Trong xu hướng hiện đại hóa các hệ thống đường ống, vật liệu nhựa đang dần thay thế kim loại trong nhiều lĩnh vực đặc thù. Van cổng nhựa ty chìm chính là sự kết tinh của công nghệ vật liệu và thiết kế cơ học tối ưu.
Với khả năng tiết kiệm không gian ấn tượng, miễn nhiễm với rỉ sét, chịu hóa chất tốt, trọng lượng nhẹ cùng chi phí đầu tư vô cùng hợp lý, không có gì ngạc nhiên khi dòng van này trở thành lựa chọn “quốc dân” cho các hệ thống nước, tưới tiêu và công nghiệp hóa chất nhẹ. Bằng việc hiểu rõ cơ chế và lựa chọn đúng thông số, van cổng nhựa ty chìm sẽ mang lại sự bền bỉ đáng kinh ngạc, đảm bảo hệ thống đường ống của bạn vận hành trơn tru và an toàn suốt nhiều năm.
