Van bướm nhựa khí nén EM-Flow EMPB-OPW

Mô tả

Cập nhật lần cuối ngày 28/08/2026 lúc 01:53 chiều

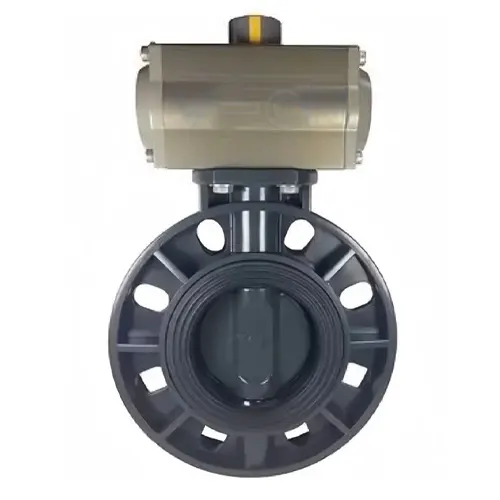

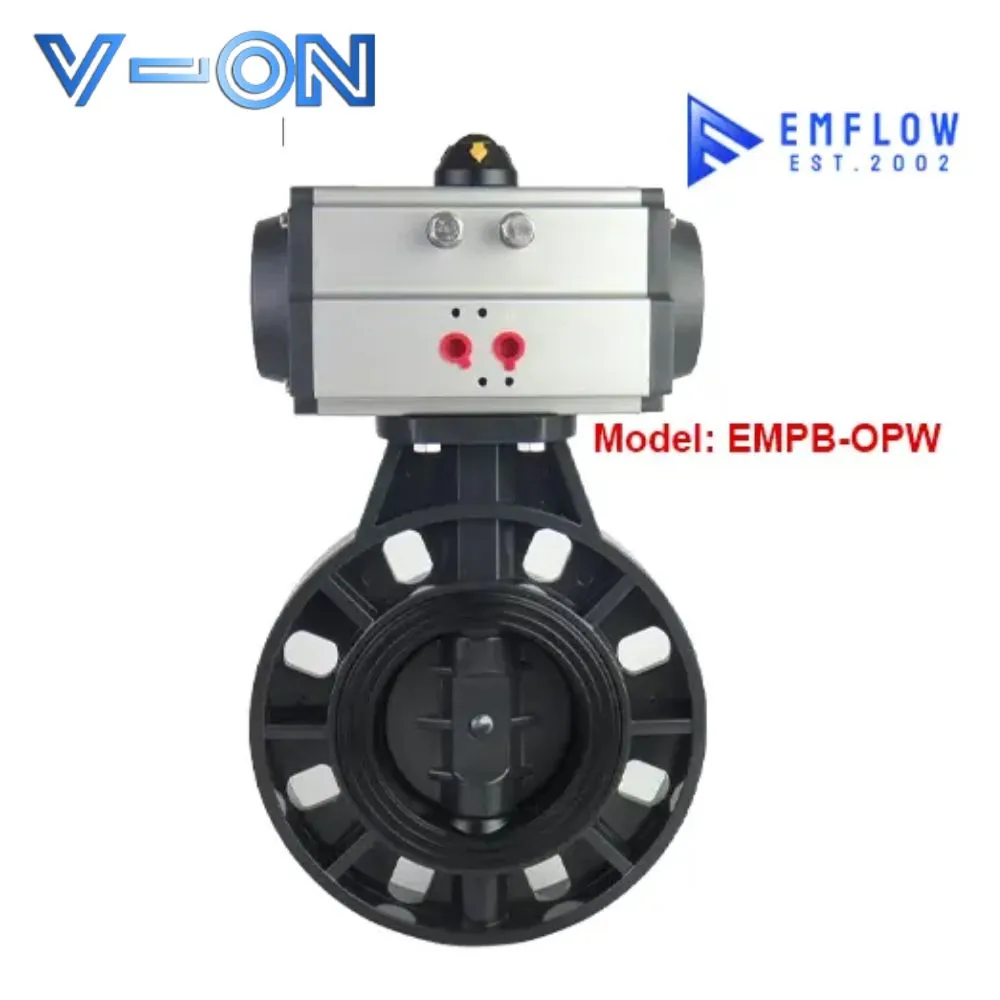

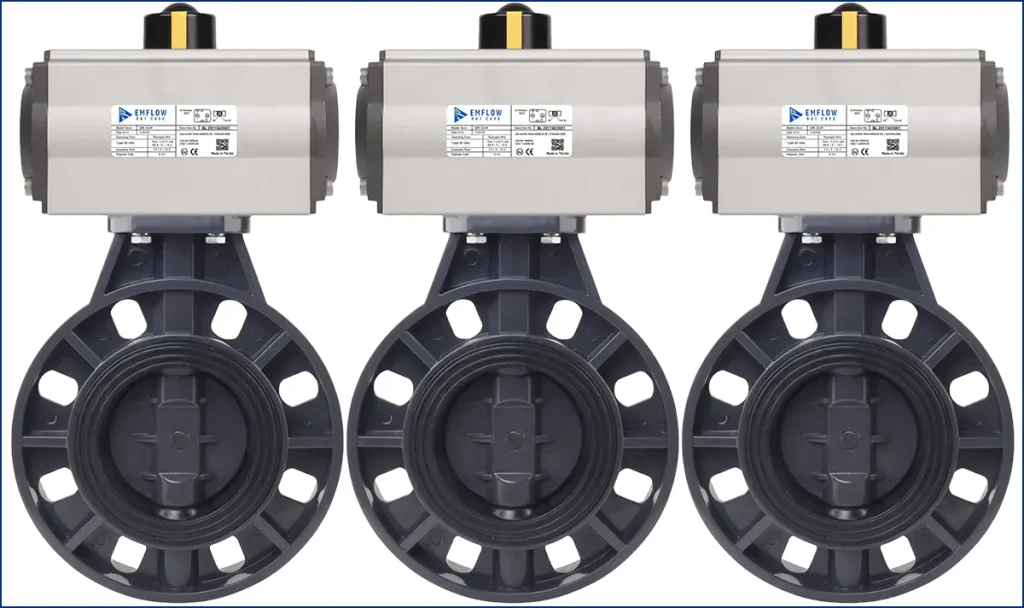

Van bướm nhựa khí nén EM-Flow EMPB-OPW là van bướm thân UPVC hoặc CPVC lắp kiểu wafer, dùng bộ truyền động khí nén tác động kép, dải kích thước từ DN50 đến DN350, vận hành bằng khí nén khô đã qua lọc ở áp 4~8 bar. Vì là tác động kép, van giữ nguyên vị trí đang có khi mất khí, không tự đóng cũng không tự mở — nếu hệ thống của bạn yêu cầu van về vị trí an toàn khi mất khí thì phải dùng bản tác động đơn có lò xo hồi. Van điện từ điều khiển và hộp công tắc hành trình là phụ kiện đặt riêng, không đi kèm van.

Đây là dòng có cỡ lớn nhất trong nhóm van bướm nhựa EM-Flow mà V-ON phân phối, và cũng là dòng duy nhất có cỡ DN350. Hàng nhập khẩu trực tiếp, có chứng nhận xuất xứ và chứng nhận chất lượng theo từng lô, bảo hành 12 tháng.

Bảng giá theo kích thước

Giá tính cho một chiếc van, cấu hình thân UPVC và gioăng EPDM, chưa gồm thuế giá trị gia tăng và chưa gồm van điện từ hay hộp công tắc hành trình.

Giá cập nhật ngày 28/08/2026.

Tác động kép và tác động đơn, chọn loại nào

Đây là quyết định quan trọng nhất khi mua van khí nén, và cũng là quyết định hay bị bỏ qua nhất vì hai loại nhìn bên ngoài khá giống nhau. Khác biệt nằm ở chỗ van sẽ ở đâu khi hệ thống mất khí. Tác động kép cần khí cho cả hai chiều đóng và mở, nên khi mất khí thì van đứng yên tại vị trí đang có. Tác động đơn có lò xo bên trong, khí chỉ đẩy một chiều, chiều còn lại do lò xo thực hiện, nên khi mất khí thì lò xo tự đưa van về vị trí đã định sẵn.

Nếu chức năng của van trong hệ thống là ngăn sự cố khi có bất trắc, chẳng hạn cắt dòng hoá chất khi mất nguồn, thì tác động kép không phải lựa chọn phù hợp dù rẻ hơn. Trong tình huống mất khí đúng lúc van đang mở, van sẽ đứng nguyên ở trạng thái mở. Hãy nói rõ chức năng an toàn này khi yêu cầu báo giá để chúng tôi tư vấn đúng loại truyền động.

Thông số kỹ thuật EMPB-OPW

Phần van

Bộ truyền động khí nén

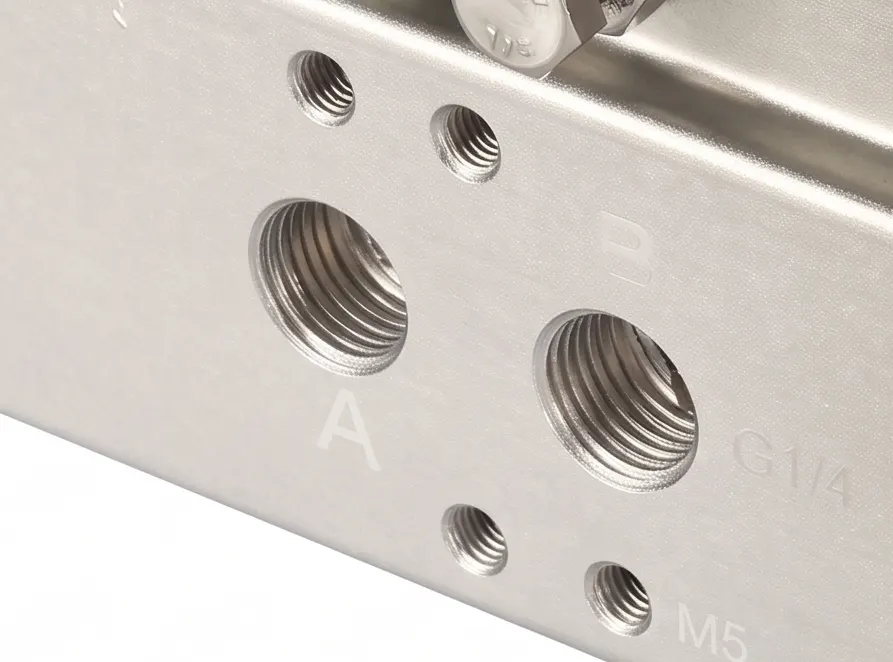

Bộ truyền động có hai cổng cấp khí nằm trên thân xy lanh, mỗi cổng phụ trách một chiều chuyển động. Đây là dấu hiệu nhận biết nhanh nhất để phân biệt tác động kép với tác động đơn khi nhận hàng: tác động đơn chỉ có một cổng cấp khí, cổng còn lại là lỗ thoát khí có gắn bộ giảm thanh. Nếu bạn đặt bản tác động đơn mà nhận về hàng có hai cổng thì đó là nhầm hàng, hãy báo lại trước khi lắp.

Áp suất cho phép giảm theo nhiệt độ

Đây là chỗ nhiều bảng thông số trên thị trường gây hiểu nhầm. Con số nhiệt độ thường được ghi là giới hạn của riêng vật liệu gioăng ở trạng thái tự do, chẳng hạn EPDM chịu được tới hơn một trăm độ. Nhưng giới hạn vận hành thực tế của cả chiếc van luôn lấy theo vật liệu yếu nhất trong chuỗi, và với dòng này thì đó là thân nhựa chứ không phải gioăng. Chọn van dựa trên con số cao nhất trong bảng là cách chắc chắn nhất để làm hỏng thân van.

Ngoài ra áp suất cho phép giảm dần khi nhiệt độ tăng, theo đường cong trong biểu đồ phía trên. Nếu lưu chất của bạn nằm ngoài dải này, hãy trao đổi với kỹ thuật trước khi đặt hàng.

Chọn vật liệu gioăng theo lưu chất

Nếu lưu chất của bạn không thuộc hai nhóm trên, hãy gửi tên và nồng độ cụ thể cho kỹ thuật để đối chiếu bảng tương thích trước khi chốt cấu hình.

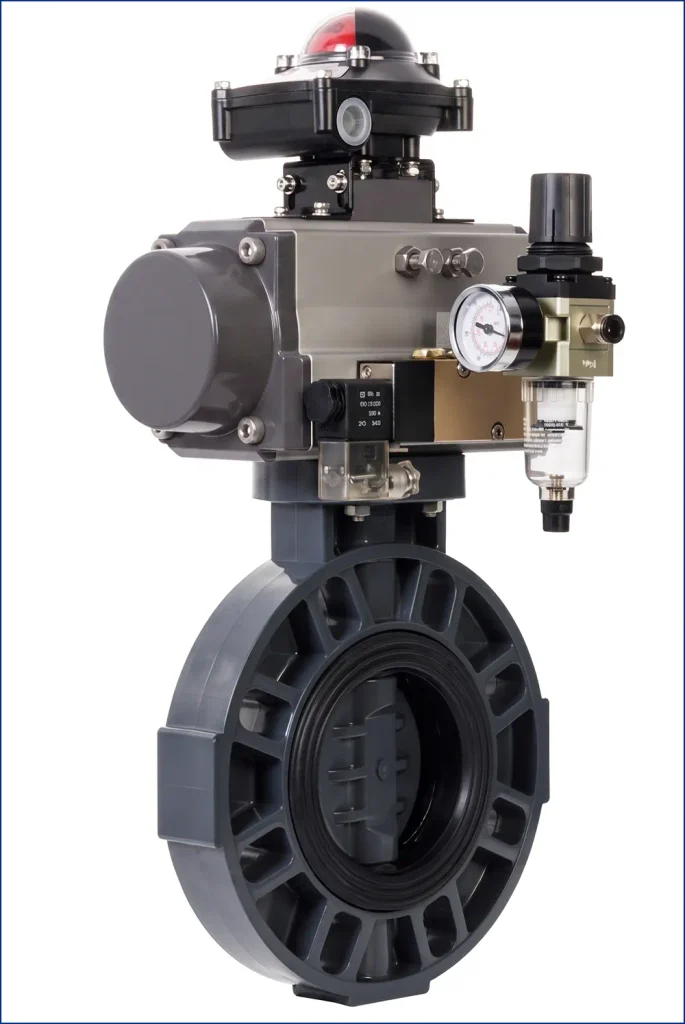

Những phụ kiện phải đặt kèm van

Một chiếc van khí nén đứng một mình không chạy được. Đây là phần hay bị bỏ sót khỏi dự toán, và khi phát hiện thì thường đã tới lịch lắp đặt.

Van điện từ điều khiển

Van điện từ là bộ phận nhận tín hiệu điện từ tủ và chuyển hướng dòng khí vào đúng cổng của bộ truyền động. Bộ truyền động tác động kép dùng van điện từ loại 5/2, khác với loại 3/2 dùng cho tác động đơn. Khi đặt hàng cần nêu rõ điện áp cuộn coil để khớp với tủ điện, thường là 24V một chiều hoặc 220V xoay chiều.

Hộp công tắc hành trình

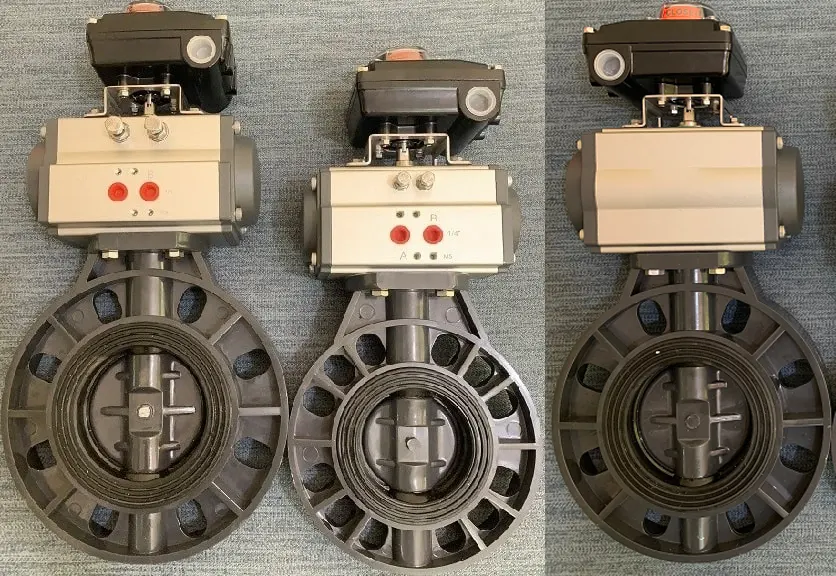

Nếu bạn cần biết van đang đóng hay đang mở tại phòng điều khiển, phải có hộp công tắc hành trình gắn trên đỉnh bộ truyền động để hồi tín hiệu về. Không có bộ phận này thì tủ chỉ biết đã gửi lệnh, không biết van có thực hiện được hay không. Với các van nằm ở vị trí khó quan sát trực tiếp, đây là hạng mục nên đầu tư ngay từ đầu.

Bộ lọc, điều áp và chất lượng khí cấp

Khí nén lấy trực tiếp từ máy nén luôn mang theo hơi nước ngưng tụ và dầu bôi trơn. Hai thứ này làm trương nở và mài mòn phớt trong xy lanh, và đây là nguyên nhân hỏng hóc phổ biến nhất của van khí nén nói chung, không riêng dòng nào. Một bộ lọc điều áp đặt trước van có chi phí rất nhỏ so với việc thay bộ truyền động, nhưng lại thường bị cắt khỏi hạng mục đầu tư để tiết kiệm.

Quy trình lắp đặt và chạy thử

1. Kiểm tra chất lượng khí cấp, xác nhận khí đi qua bộ lọc trước khi vào bộ truyền động.
2. Vệ sinh sạch hai mặt bích của tuyến ống, loại bỏ cặn bám và ba via.
3. Hé mở đĩa van khoảng mười độ rồi mới đưa van vào giữa hai mặt bích, để đĩa không va chạm và trầy xước.
4. Căn tâm van trùng tâm ống, siết bulông chéo đối xứng theo ba vòng lực tăng dần bằng cờ lê lực.
5. Đấu khí cho cả hai cổng của bộ truyền động thông qua van điện từ 5/2, điều chỉnh áp khí về đúng dải làm việc.
6. Cho van chạy vài chu kỳ khi tuyến ống chưa có áp, dùng van tiết lưu điều chỉnh tốc độ để tránh va đập thuỷ lực khi cấp nước sau này.
7. Cấp áp cho tuyến ống, kiểm tra rò rỉ tại mặt bích và cổ trục, xác nhận tín hiệu đóng mở về đúng tại tủ nếu có hộp công tắc hành trình.

Bước bốn là bước hay hỏng nhất. Thợ quen lắp van gang thường siết theo cảm tính và siết rất chặt, trong khi thân nhựa không chịu được mức lực đó nên nứt vành thân. Vết nứt ban đầu rất nhỏ, không rò rỉ ngay, nhưng lan rộng sau vài chu kỳ áp suất. Nếu tuyến ống chưa có sẵn mặt bích phù hợp hoặc cần thay đoạn nối, nhóm phụ kiện nhựa uPVC có các chi tiết đồng bộ về tiêu chuẩn và dung sai với van, đặt cùng đơn sẽ tiết kiệm chi phí vận chuyển.

EMPB-OPW hợp với hệ thống nào

Trường hợp nên dùng

Bản khí nén là lựa chọn tiêu chuẩn cho dây chuyền có chu trình đóng mở lặp lại nhiều lần trong ca. Bộ truyền động khí nén đóng mở nhanh hơn hẳn truyền động điện và chịu được tần suất cao mà không sinh nhiệt như động cơ, nên tuổi thọ trong ứng dụng này tốt hơn nhiều. Điều kiện tiên quyết là nhà máy đã có sẵn hệ khí nén chạy ổn định, vì khi đó chi phí tăng thêm cho mỗi vị trí van chỉ là đường ống khí và van điện từ.

Dòng này cũng là lựa chọn duy nhất trong dải sản phẩm khi tuyến ống của bạn lớn hơn DN300, vì hai dòng còn lại dừng ở cỡ đó còn EMPB-OPW có thêm DN350. Ngoài ra, với các khu vực hạn chế thiết bị điện, truyền động khí nén có lợi thế vì không có động cơ điện tại vị trí van, chỉ có đường khí và van điện từ đặt ở nơi an toàn hơn.

Khi nào nên chọn bản điện thay thế

Nếu nhà máy chưa có hệ khí nén, hãy tính kỹ trước khi đầu tư mới. Chi phí máy nén, bình tích áp, đường ống khí và bộ lọc thường vượt xa phần chênh lệch giữa van khí nén và van điện, nhất là khi bạn chỉ cần vài vị trí van. Trong trường hợp này, phương án dùng truyền động điện hợp lý hơn về tổng chi phí đầu tư lẫn chi phí bảo trì về sau.

Bản điện cũng phù hợp hơn với các tuyến đóng mở thưa, chẳng hạn van chặn theo ca hoặc van xả đáy bể, vì ở tần suất thấp thì ưu thế tốc độ của khí nén không còn ý nghĩa. Toàn bộ mức điện áp khả dụng, mô men xoắn theo từng cỡ và hướng dẫn đấu dây có trong trang van bướm nhựa điều khiển điện EM-Flow EMEB-OPW.

Khi nào nên chọn bản điều khiển từ xa

Cả hai phương án trên đều giả định rằng đã có hạ tầng chạy tới vị trí van, hoặc là đường khí nén, hoặc là tuyến cáp điều khiển. Giả định này không đúng với các van lẻ nằm xa nhà điều hành, chẳng hạn trạm bơm trên mái, bể chứa ở góc khuất, hồ nuôi thuỷ sản hay hệ tưới nhà vườn. Kéo đường khí nén tới những chỗ đó gần như không khả thi, còn kéo cáp thì chi phí đào rãnh thường lớn hơn nhiều lần giá trị chiếc van.

Với các vị trí này, bản có mô đun không dây tích hợp là phương án hợp lý hơn, chỉ cần nguồn điện tại chỗ và sóng Wifi là điều khiển được từ điện thoại, kèm chức năng đặt góc mở theo phần trăm và hẹn giờ tự động. Điều kiện duy nhất cần kiểm tra trước khi mua là sóng tại đúng vị trí lắp van. Cách kiểm tra và hướng dẫn ghép nối nằm trong trang van bướm nhựa điện điều khiển từ xa bằng Wifi.

Khi nào không nên dùng van này

Không dùng cho hơi nước ở bất kỳ áp suất nào, vì thân van bằng nhựa nhiệt dẻo không phù hợp, hãy chọn van thân kim loại. Không dùng cho các hệ có yêu cầu về vị trí an toàn khi mất khí, trừ khi bạn đổi sang bản tác động đơn. Và cần cân nhắc kỹ với các lưu chất chứa dung môi hữu cơ mạnh: vấn đề khi đó không nằm ở gioăng mà nằm ở chính thân nhựa, vì một số dung môi làm trương nở UPVC.

Kinh nghiệm triển khai thực tế từ kỹ thuật V-ON

Phần lớn ca bảo hành van khí nén không phải lỗi van. Trong trung bình trong 10 ca bảo hành chính thức V-ON tiếp nhận từ khách hàng, có 3 ca nguyên nhân nằm ở nguồn khí chưa qua xử lý, biểu hiện là phớt xy lanh mòn sớm và van đóng mở chậm dần rồi kẹt. Đây là lý do chúng tôi luôn hỏi về bộ lọc khí trước khi báo giá, dù đó là hạng mục có giá trị nhỏ.

Phụ kiện bị bỏ sót khỏi dự toán là vấn đề thường gặp thứ hai. Khoảng 50% đơn hàng van khí nén ban đầu chỉ hỏi giá van, tới lúc chuẩn bị lắp mới phát hiện thiếu van điện từ hoặc hộp công tắc hành trình và phải chờ hàng. Khi yêu cầu báo giá, hãy mô tả cả cách bạn định điều khiển và có cần hồi tín hiệu về tủ hay không, chúng tôi sẽ báo trọn cụm.

Câu hỏi thường gặp

Người biên soạn nội dung kỹ thuật:

Nguyễn Văn Long — phụ trách kinh doanh kỹ thuật, V-ON, Công ty TNHH Van Ống Nhựa Việt Nam. 9 năm kinh nghiệm tư vấn và cung cấp van nhựa công nghiệp cho các dự án cấp thoát nước, xử lý nước thải và hoá chất tại Việt Nam.

Cập nhật lần cuối: 28/08/2026 · rà soát kỹ thuật lần gần nhất: 28/08/2026

Tài liệu tham chiếu: catalogue gốc EM-Flow, chứng nhận xuất xứ và chứng nhận chất lượng theo lô, cùng các tài liệu kỹ thuật về van bướm đang lưu tại V-ON.
