Nỗi Ám Ảnh Mang Tên “Tắc Nghẽn” Trong Xử Lý Nước Thải
Trong lĩnh vực cơ lưu chất và vận hành nhà máy xử lý nước thải, một trong những sự cố tốn kém và nguy hiểm nhất là tắc nghẽn đường ống. Khác với môi trường nước sạch, nước thải công nghiệp và sinh hoạt mang theo một lượng lớn tạp chất phức tạp:
- Rác thải vô cơ: Nilon, nhựa, vỏ bao bì.
- Tạp chất hữu cơ: Bùn đặc, phân bón, bã sắn, cặn giấy.
- Chất xơ và sợi dài: Tóc, sợi vải, sợi thực vật.
Khi sử dụng các dòng van thông thường như van bướm (có đĩa van nằm cản giữa dòng chảy) hay van bi (dễ bị kẹt rác vào kẽ giữa bi và gioăng PTFE), hệ thống rất dễ gặp tình trạng rác quấn quanh đĩa van hoặc xước gioăng. Hậu quả là van không thể đóng kín, rò rỉ lưu chất, hoặc kẹt cứng hoàn toàn, buộc nhà máy phải dừng hoạt động để bảo dưỡng.
Để giải quyết triệt để bài toán này, các kỹ sư hệ thống đường ống đã tìm đến một thiết bị chuyên biệt: Van cổng dao nhựa (Knife Gate Valve).
Van Cổng Dao Nhựa (Knife Gate Valve) Là Gì?
Van cổng dao nhựa (tên tiếng Anh: Plastic Knife Gate Valve) là một biến thể đặc biệt của dòng van cổng (Gate Valve). Điểm khác biệt cốt lõi nằm ở đĩa van. Thay vì sử dụng một nêm (wedge) dày như van cổng thông thường, van dao sử dụng một đĩa kim loại hoặc nhựa cứng có dạng tấm phẳng, mỏng, với phần đáy được vát cạnh sắc bén như một lưỡi dao.
Nhờ thiết kế “lưỡi dao” này, khi van thực hiện chu trình đóng, đĩa van sẽ hạ xuống và cắt đứt mọi cặn bã, rác thải, hoặc bùn đặc dính ngang qua dòng chảy, ép sát vào gioăng làm kín ở đáy van. Sự kết hợp giữa cơ chế “cắt” và thân van bằng vật liệu nhựa (uPVC, PPH, PVDF) tạo ra một thiết bị vừa không sợ tắc nghẽn, vừa miễn nhiễm với sự ăn mòn của hóa chất trong nước thải.
Tìm hiểu thêm: Van cổng nhựa (Gate Valve) hay Van cửa: Đặc điểm kỹ thuật và nguyên lý đóng mở.
Phân Tích Cấu Tạo Chi Tiết Của Van Cổng Dao Nhựa
Một chiếc van cổng dao nhựa hoạt động bền bỉ trong môi trường khắc nghiệt là nhờ sự lắp ghép chuẩn xác của các bộ phận cơ khí sau:
- Thân van (Body): Toàn bộ thân van được đúc nguyên khối hoặc ghép từ các loại nhựa kỹ thuật cao như uPVC, cPVC, PPH, hoặc PVDF. Thân van có thiết kế mỏng (wafer), giúp tiết kiệm diện tích khi lắp đặt giữa hai mặt bích và hạn chế tối đa không gian để rác thải có thể tích tụ.
- Đĩa van/Lưỡi dao (Gate/Blade): Đây là “trái tim” của thiết bị. Lưỡi dao thường được làm từ thép không gỉ (Inox 304, Inox 316, 316L) để đảm bảo độ cứng khi cắt rác, hoặc bằng nhựa siêu cứng tùy thuộc vào mức độ hóa chất. Đáy lưỡi dao được mài vát để tăng lực cắt cơ học.
- Trục van (Stem): Được chế tạo từ Inox, kết nối tay quay với đĩa van. Trục van thường có ren để chuyển đổi chuyển động quay thành chuyển động tịnh tiến lên xuống.
- Hệ thống gioăng làm kín (Seals/Seat): Nước thải chứa nhiều hóa chất, do đó gioăng van dao nhựa thường sử dụng cao su EPDM (chịu nước thải, axit nhẹ) hoặc FPM/Viton (chịu hóa chất, nhiệt độ cao). Thiết kế gioăng hình chữ U hoặc chữ V giúp ôm sát lưỡi dao, đảm bảo độ kín khít tuyệt đối khi van đóng.
- Thiết bị truyền động (Actuator): Có thể là tay quay (Handwheel), bộ điều khiển khí nén, hoặc bộ điều khiển điện để tự động hóa quá trình đóng mở trong các nhà máy quy mô lớn.
Tại Sao Van Dao Là “Khắc Tinh” Của Rác Thải Và Bùn Đặc?
Để hiểu rõ tại sao nên đầu tư van dao nhựa thay vì các loại van khác trong hệ thống nước thải, hãy nhìn vào sự so sánh về đặc tính cơ học của chúng:
| Đặc tính dòng chảy | Van Bướm Nhựa | Van Bi Nhựa | Van Cổng Dao Nhựa |
| Vật cản trong dòng chảy | Đĩa van nằm giữa tâm đường ống, rác dễ quấn vào trục và đĩa. | Không có vật cản, nhưng rác dễ chui vào khoang hở xung quanh bi van. | Thoáng hoàn toàn (Full port/Clear bore). Khi mở, lưỡi dao rút hẳn lên trên. |
| Khả năng đóng khi có rác | Đĩa van kẹt lại nếu rác mắc ở phần đệm cao su. | Bi van cọ xát với rác cứng (cát, sỏi) làm xước xé gioăng PTFE. | Cắt đứt rác. Lưỡi dao sắc ép rác và cắt đứt trước khi đóng chạm đáy. |
| Lực đẩy dọc trục | Cần mô-men xoắn lớn để thắng được ma sát toàn bệ. | Cần mô-men xoắn rất lớn nếu bị kẹt dính bùn. | Lực tịnh tiến trực tiếp từ ren trục giúp tạo ra áp lực cắt rất mạnh. |
Cơ chế tự làm sạch (Self-Cleaning): Khi lưỡi dao di chuyển lên xuống trong quá trình đóng/mở, nó sẽ cọ sát với các nêm dẫn hướng bên trong thân van. Quá trình cọ sát này tự động gạt bỏ các cặn bẩn bám trên bề mặt lưỡi dao, ngăn ngừa sự cố kẹt van.
Tìm hiểu thêm: So sánh Van cổng nhựa và Van cầu nhựa: Khác biệt về chức năng.
Vật Liệu Nhựa: Điểm Cộng Tuyệt Đối Trước Ăn Mòn Hóa Chất
Nước thải không chỉ có rác mà còn chứa vô số hợp chất hóa học: kiềm, axit, muối, các chất hữu cơ phân hủy sinh ra khí H2S gây ăn mòn kim loại nghiêm trọng. Nếu sử dụng van cổng dao bằng gang hay thép carbon, thân van sẽ nhanh chóng bị gỉ sét, rỗ bề mặt và thủng sau một thời gian ngắn.
Việc ứng dụng vật liệu nhựa công nghiệp cho thân van mang lại những lợi ích không thể thay thế:
- Nhựa uPVC (Unplasticized Polyvinyl Chloride): Lựa chọn phổ biến và tiết kiệm chi phí nhất cho nước thải sinh hoạt và công nghiệp thông thường ở nhiệt độ dưới 60°C. Kháng tốt với hầu hết các dung dịch muối, axit loãng và kiềm.
- Nhựa PPH (Polypropylene Homopolymer): Có khả năng chịu nhiệt độ cao hơn (lên đến 90°C) và chống va đập tuyệt vời. Thường dùng trong các nhà máy dệt nhuộm, xử lý hóa chất, nơi nước thải có nhiệt độ cao.
- Nhựa PVDF (Polyvinylidene Fluoride): “Vua” của các loại nhựa công nghiệp. Kháng gần như mọi loại hóa chất khắc nghiệt nhất, kể cả hỗn hợp axit mạnh, hoạt động tốt ở nhiệt độ lên tới 120°C.
- Trọng lượng siêu nhẹ: Thân van bằng nhựa giúp giảm tải trọng lên hệ thống giá đỡ đường ống, đồng thời giúp việc vận chuyển, lắp đặt hay bảo dưỡng ở các vị trí chật hẹp, trên cao trở nên dễ dàng và an toàn hơn rất nhiều so với van gang nguyên khối.

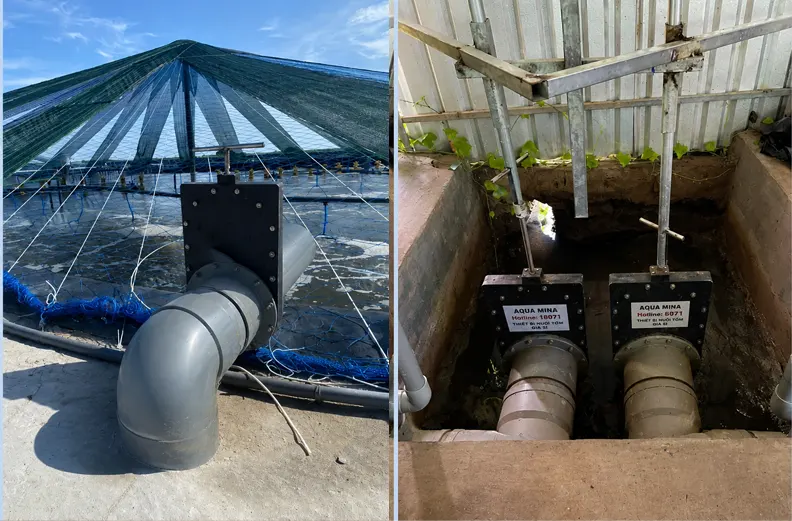

Ứng Dụng Thực Tiễn Của Van Cổng Dao Nhựa
Nhờ thiết kế thông minh, van cổng dao nhựa đang dần trở thành tiêu chuẩn trong nhiều ngành công nghiệp mũi nhọn:
Nhà máy xử lý nước thải tập trung: Ứng dụng tại các bể lắng, bể hiếu khí, trạm bơm bùn tuần hoàn (RAS) hoặc trạm bơm bùn thải (WAS).
Công nghiệp sản xuất Giấy & Bột giấy: Nước thải ngành giấy chứa nồng độ xơ sợi cực kỳ dày đặc. Van dao là thiết bị duy nhất có thể cắt qua các lớp bột giấy này mà không bị nghẽn.
Công nghiệp thực phẩm & Chăn nuôi: Xử lý nước thải lò mổ, hầm biogas chăn nuôi (chứa nhiều phân, cặn bã hữu cơ và rác nilon).
Công nghiệp Khai khoáng & Xi mạ: Ứng dụng để đóng mở các đường ống dẫn bùn quặng, xỉ than, và hóa chất thải có tính axit/bazơ mạnh.

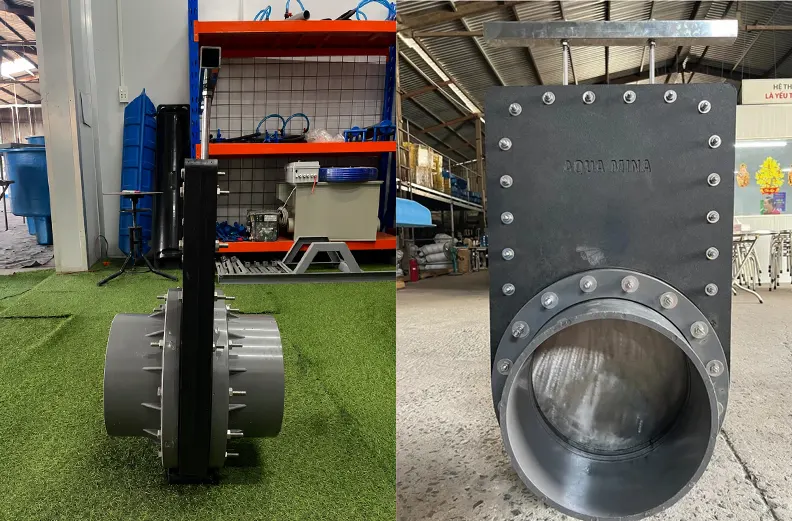

Lưu Ý Quan Trọng Khi Lắp Đặt Và Vận Hành Van Cổng Dao Nhựa
Để một chiếc van cổng dao nhựa phát huy tối đa công năng và tuổi thọ, quá trình lắp đặt cần tuân thủ các nguyên tắc cơ học lưu chất sau:
Tuyệt đối không dùng để tiết lưu (Điều tiết lưu lượng): Tương tự như van cổng, van dao nhựa được sinh ra để hoạt động ở hai trạng thái: Mở hoàn toàn hoặc Đóng hoàn toàn. Việc để van mở bán phần (ví dụ 45 độ) sẽ khiến dòng chảy tốc độ cao xói mòn trực tiếp vào cạnh đáy của lưỡi dao và gioăng cao su, gây hỏng van nhanh chóng.
Lắp đặt đúng chiều dòng chảy: Đa số các dòng van dao nhựa có thiết kế làm kín một chiều (Uni-directional). Cần quan sát mũi tên được đúc trên thân van và lắp đúng theo hướng áp lực của lưu chất, đảm bảo áp lực nước đẩy đĩa van ép chặt vào gioăng làm kín.
Lưu ý khi xiết bulong mặt bích: Do thân van bằng nhựa, không được xiết lực quá mạnh bằng súng bắn ốc vì có thể gây nứt mặt bích nhựa. Cần xiết bulong đối xứng hình ngôi sao và sử dụng cờ lê lực (torque wrench) theo tiêu chuẩn của nhà sản xuất.
Bảo dưỡng định kỳ trục ty: Bôi trơn phần ren của trục ty van định kỳ (nếu là van ty nổi) để thao tác quay tay nhẹ nhàng, tránh rỉ sét phần cơ khí kim loại ở môi trường ẩm ướt ngoài trời.
Kết Luận: Hệ thống xử lý nước thải công nghiệp luôn đòi hỏi những thiết bị có độ bền bỉ và tính chuyên biệt cao. Sự kết hợp giữa khả năng chống ăn mòn hóa chất của vật liệu nhựa và cơ chế cắt rác ưu việt của thiết kế lưỡi dao đã biến van cổng dao nhựa (Knife Gate Valve) trở thành một giải pháp “vàng”. Đầu tư đúng loại van từ ban đầu không chỉ giúp nhà máy thoát khỏi cơn ác mộng tắc nghẽn đường ống mà còn tiết kiệm hàng chục, thậm chí hàng trăm triệu đồng chi phí bảo trì và thời gian downtime của toàn bộ hệ thống.
