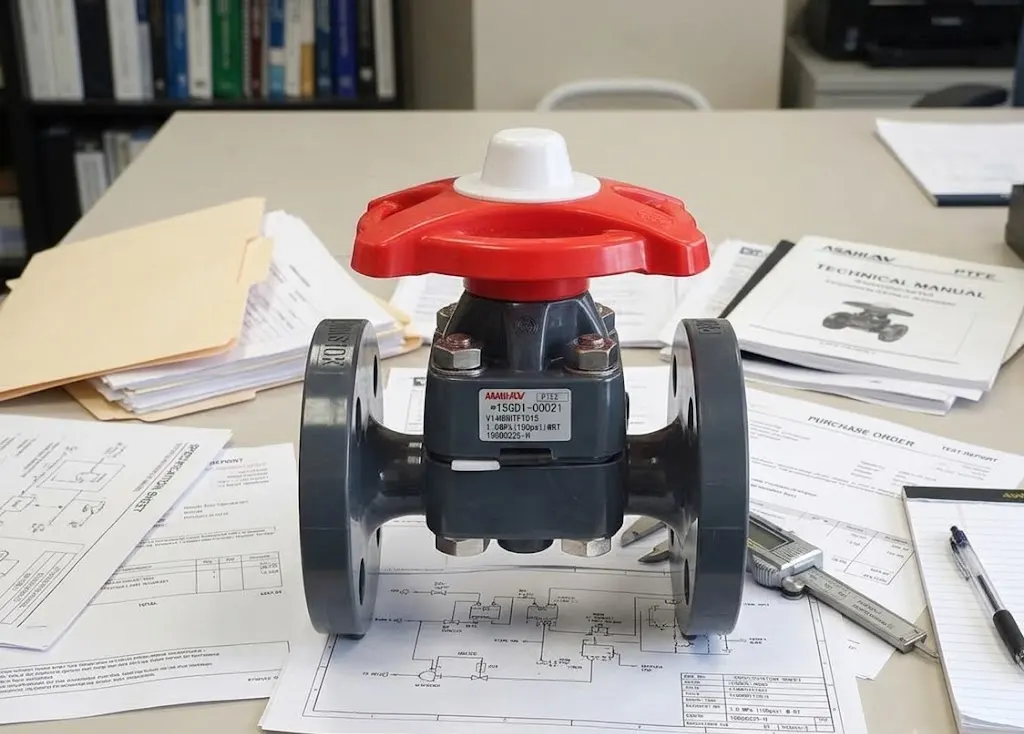

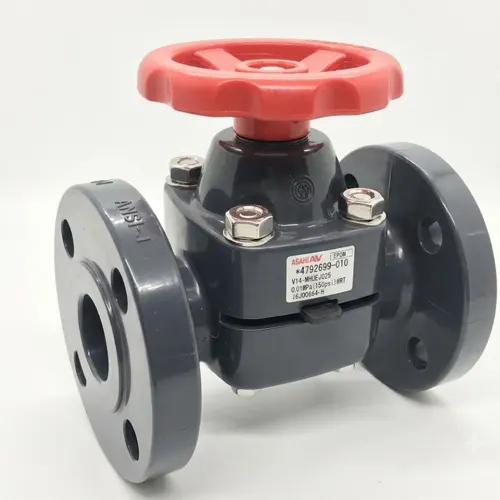

Van màng nhựa Asahi Type 14

Mô tả

Cập nhật lần cuối ngày 08/09/2026 lúc 08:56 sáng

Van màng nhựa Asahi Type 14 hiện là một trong những dòng van màng cao cấp đang được Công ty V-ON phân phối chính hãng tại thị trường Việt Nam. Đây là thiết bị van công nghiệp chuyên dụng, được thiết kế đặc biệt để hoạt động bền bỉ và an toàn trong các hệ thống lưu chất chứa hóa chất khắt khe. Nhờ sở hữu những ưu điểm vượt trội về cả cấu trúc thiết kế lẫn vật liệu chế tạo, van màng Asahi luôn là sự lựa chọn hàng đầu của các kỹ sư. Trong bài viết dưới đây, V-ON sẽ cùng bạn phân tích chi tiết về dòng van màng nhựa này.

Van màng nhựa Asahi Type 14 là gì?

Van màng nhựa Asahi Type 14 (Tên tiếng Anh: Diaphragm Valve) là thiết bị đóng ngắt và điều tiết dòng chảy cao cấp, được nghiên cứu và sản xuất bởi thương hiệu van công nghiệp danh tiếng Asahi (Nhật Bản). Tại thị trường Việt Nam, đây là dòng van được giới kỹ thuật đặc biệt tin dùng để giải quyết bài toán lưu chất khó nhằn như: hóa chất ăn mòn, lưu chất có độ nhớt cao, hoặc môi trường oxy hóa mạnh.

Điểm nhấn kỹ thuật của thiết bị nằm ở màng ngăn (diaphragm) làm từ chất dẻo có độ đàn hồi cực cao. Màng ngăn này được liên kết cơ học với trục van thông qua một hệ thống chốt nối và chốt đẩy. Khi trục van chuyển động tịnh tiến lên xuống, màng van sẽ ép chặt hoặc mở ra, giúp vận hành quá trình đóng ngắt một cách chuẩn xác và cách ly hoàn toàn lưu chất khỏi các bộ phận truyền động bên trên.

Về mặt lắp đặt, van màng Asahi kích cỡ DN25 được thiết kế tối ưu cho hệ thống đường ống phi 34mm (tương đương 1 inch). Kiểu kết nối rắc co (True Union) ở hai đầu giúp quá trình thi công, tháo lắp và bảo dưỡng trở nên cực kỳ nhanh chóng, linh hoạt.

Trước khi xuất xưởng, 100% các sản phẩm van màng Asahi đều phải trải qua quy trình kiểm định chất lượng khắt khe của Nhật Bản. Sự đảm bảo tuyệt đối về độ kín khít và các tiêu chuẩn kỹ thuật giúp dòng van này trở thành lựa chọn hàng đầu cho các hệ thống đòi hỏi sự an toàn và vô trùng như ngành công nghiệp thực phẩm sạch, y tế và nhà máy xử lý hóa chất.

Bảng thông số kỹ thuật van màng nhựa Asahi Type 14

Dòng van màng Asahi Type 14 kích cỡ DN25 được thiết kế với các thông số kỹ thuật khắt khe, đáp ứng tiêu chuẩn công nghiệp Nhật Bản, cụ thể như sau:

• Model: V14MHFTF1 (TYPE 14)
• Kích cỡ (Size): DN25 (Φ34mm, 1″)
• Vật liệu thân van: uPVC, cPVC, PP, PVDF
• Vật liệu màng van: EPDM, PTFE, IIR, NBR, CSM, CPE, FKM, VIFLON
• Vật liệu trục van: Inox (Thép không gỉ)
• Vòng đệm làm kín: EPDM, FPM (VITON)
• Kiểu vận hành: Tay quay vô lăng
• Kiểu kết nối đường ống: Rắc co hai đầu
• Áp lực làm việc (Max): 10 kgf/cm²
• Nhiệt độ hoạt động: -40°C – 90°C (Tùy thuộc chất liệu nhựa)
• Lưu chất môi trường: Nước, hóa chất, axit, dung dịch có tính oxy hóa…
• Nguồn gốc xuất xứ: Asahi – Nhật Bản

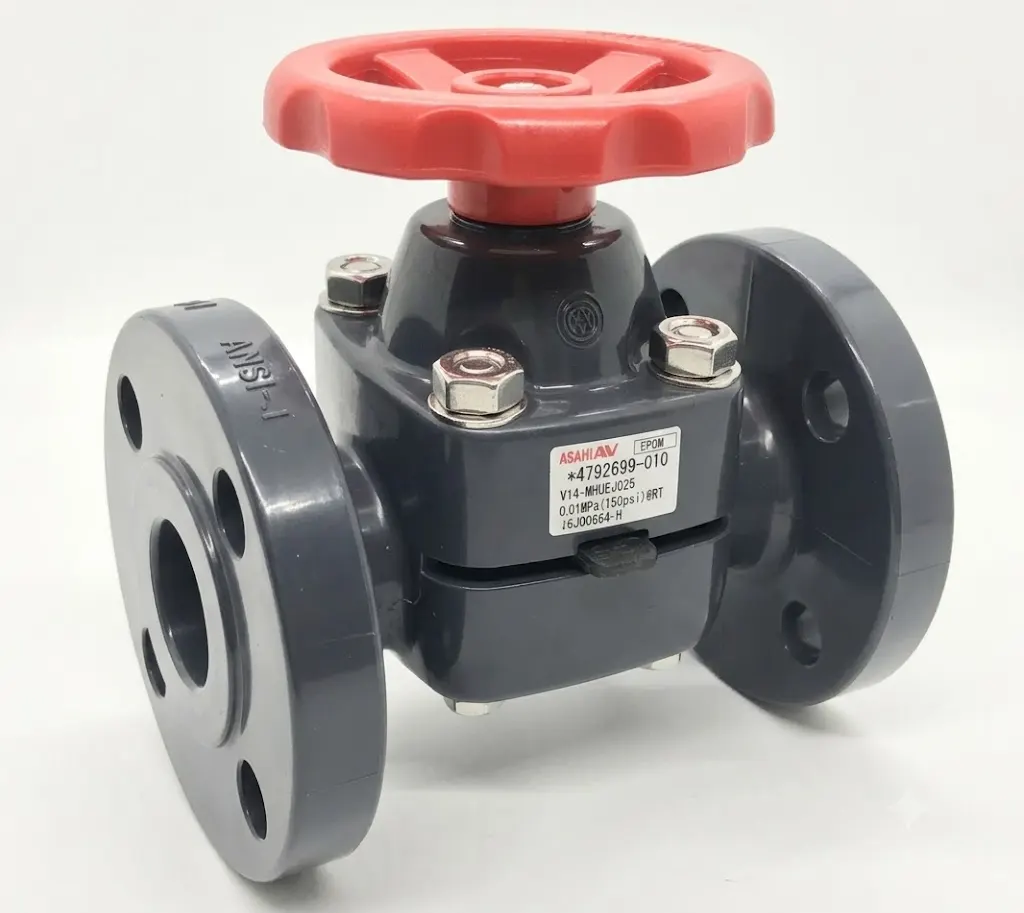

Hướng dẫn vận hành van màng nhựa Asahi

Cơ chế vận hành của van màng nhựa Asahi dựa trên nguyên lý chuyển động tịnh tiến, sử dụng tay quay vô lăng để điều khiển thao tác nâng hạ lớp màng dẻo. Quá trình kiểm soát dòng chảy lưu chất đòi hỏi kỹ thuật viên phải tuân thủ đúng chiều xoay cơ học và lực tác động để bảo vệ tính toàn vẹn của thiết bị.

Nguyên lý điều tiết: Màng van đóng vai trò như một vách ngăn đàn hồi, trực tiếp quyết định không gian đi qua của dòng chảy. Dù chuyên trị các môi trường hóa chất ăn mòn, cấu tạo cách ly khép kín giúp cụm van vẫn vận hành mượt mà và chính xác như các dòng van công nghiệp tiêu chuẩn khác.

Thao tác Mở van: Để mở đường ống cho lưu chất đi qua, người vận hành cần xoay từ từ tay quay vô lăng ngược chiều kim đồng hồ (từ phải sang trái). Thao tác này giúp trục van kéo màng dẻo nhấc bổng lên khỏi bệ đỡ, giải phóng hoàn toàn lối đi cho dòng chảy.

Thao tác Đóng van: Khi cần ngắt dòng lưu chất, chỉ cần xoay vô lăng thuận chiều kim đồng hồ (từ trái sang phải). Hành trình trục sẽ đẩy màng van hạ xuống và ép chặt vào thân dưới, tạo thành một lớp niêm phong kín khít tuyệt đối, không cho hóa chất rò rỉ.

Khuyến cáo an toàn kỹ thuật: Chỉ sử dụng lực tay vừa đủ đến khi cảm nhận van đã đóng hoặc mở hết hành trình. Tuyệt đối không vặn siết ép chèn lực quá mạnh, bởi thao tác sai lầm này có thể khiến màng ngăn bị kẹt cứng vào vòng đệm làm kín, dẫn đến nguy cơ rách màng, biến dạng cơ cấu cơ học và phá hủy hoàn toàn cụm van.

Thiết kế tối ưu không gian: Cụm van có kiểu dáng nhỏ gọn, tối giản, cực kỳ tiện lợi khi thi công tại các vị trí chật hẹp hoặc những hệ thống đường ống có mật độ thiết bị dày đặc.

Vật liệu chống ăn mòn tuyệt đối: Được đúc từ các dòng nhựa kỹ thuật cao, thân van loại bỏ triệt để nguy cơ oxy hóa và phản ứng hóa học, trở thành mảnh ghép hoàn hảo cho các môi trường hóa chất mạnh.

Cơ chế làm kín ưu việt: Dù có thiết kế thân và vách ngăn nằm ngang khá tương đồng với van cầu, nhưng van màng Asahi sử dụng màng ngăn bằng cao su đặc chủng. Đặc tính đàn hồi cao tạo ra lực nén cực chặt vào gờ van, cách ly hoàn toàn lưu chất.

Vận hành cơ học mượt mà: Sử dụng tay quay vô lăng tiện lợi (tương tự van cổng hay van cầu) cho phép thao tác nhẹ nhàng, bảo vệ màng van khỏi các lực ép đột ngột.

Chỉ thị vị trí trực quan: Ngay trên đỉnh vô lăng được tích hợp bộ phận báo vị trí (indicator) với các vạch chia rõ ràng, giúp kỹ thuật viên nhận biết chính xác trạng thái và tỷ lệ mở của đĩa van mà không cần tháo lắp.

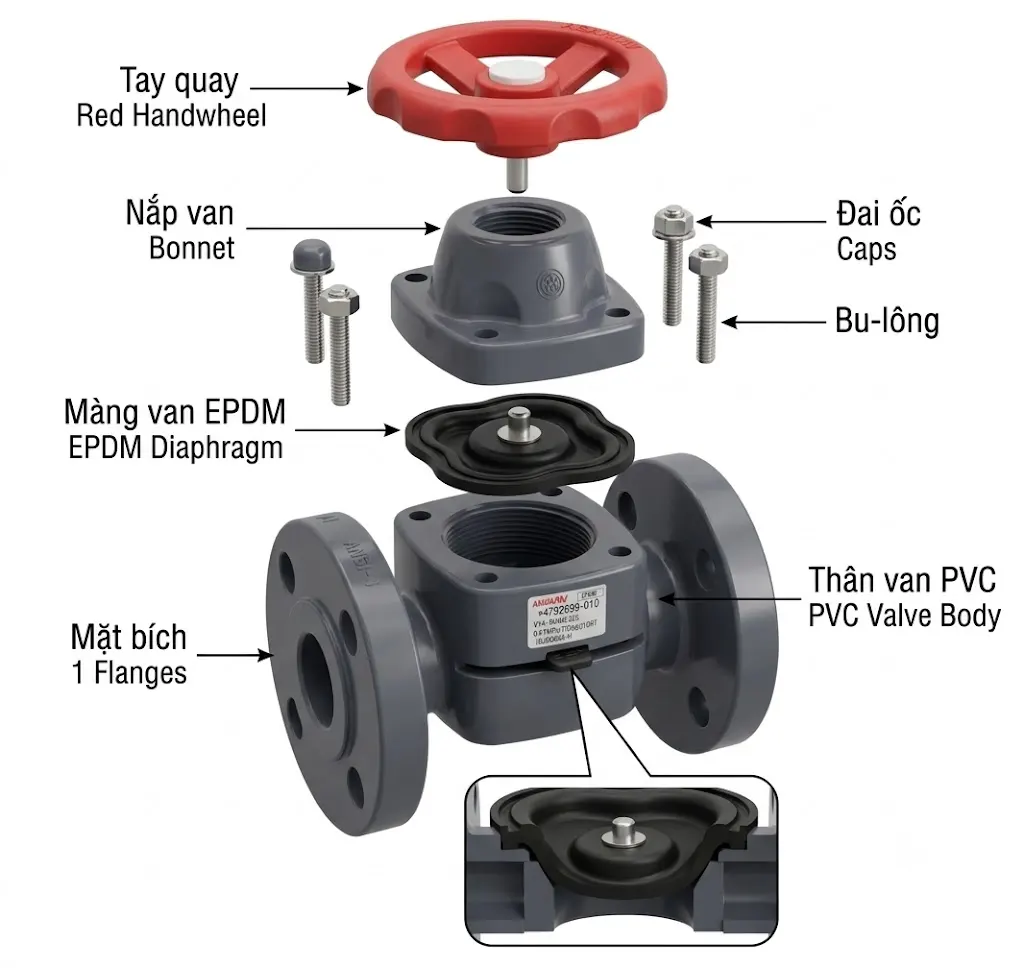

Đặc điểm nổi bật về cấu tạo

Thiết kế tối ưu không gian: Cụm van có kiểu dáng nhỏ gọn, tối giản, cực kỳ tiện lợi khi thi công tại các vị trí chật hẹp hoặc những hệ thống đường ống có mật độ thiết bị dày đặc.

Vật liệu chống ăn mòn tuyệt đối: Được đúc từ các dòng nhựa kỹ thuật cao, thân van loại bỏ triệt để nguy cơ oxy hóa và phản ứng hóa học, trở thành mảnh ghép hoàn hảo cho các môi trường hóa chất mạnh.

Cơ chế làm kín ưu việt: Dù có thiết kế thân và vách ngăn nằm ngang khá tương đồng với van cầu, nhưng van màng Asahi sử dụng màng ngăn bằng cao su đặc chủng. Đặc tính đàn hồi cao tạo ra lực nén cực chặt vào gờ van, cách ly hoàn toàn lưu chất.

Vận hành cơ học mượt mà: Sử dụng tay quay vô lăng tiện lợi (tương tự van cổng hay van cầu) cho phép thao tác nhẹ nhàng, bảo vệ màng van khỏi các lực ép đột ngột.

Chỉ thị vị trí trực quan: Ngay trên đỉnh vô lăng được tích hợp bộ phận báo vị trí (indicator) với các vạch chia rõ ràng, giúp kỹ thuật viên nhận biết chính xác trạng thái và tỷ lệ mở của đĩa van mà không cần tháo lắp.

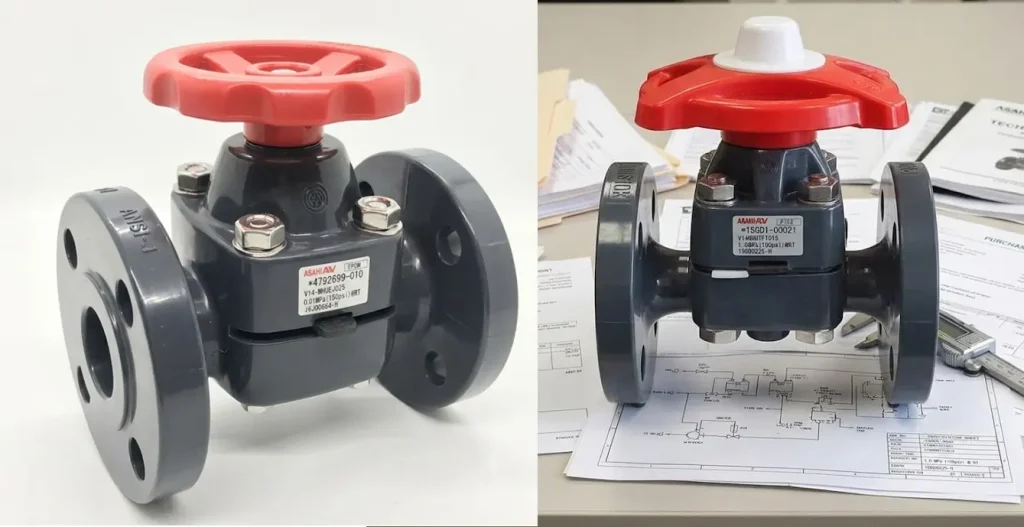

Đặc điểm nổi bật về kỹ thuật

Độ kín khít tuyệt đối: Cấu trúc màng dẻo ngăn chặn 100% tình trạng thất thoát hoặc rò rỉ lưu chất từ đường ống ra môi trường ngoài.

Kích thước tiêu chuẩn: Được chế tạo chuẩn xác để kết nối vừa vặn với hệ thống ống nhựa định danh phi 34mm (tương đương 1″).

Khả năng chịu tải: Cụm van có khả năng làm việc ổn định ở mức áp suất lên đến 200 psi và dải nhiệt độ rộng từ -40°C đến 90°C. Cần lưu ý, giới hạn chịu đựng của màng ngăn sẽ phụ thuộc nhiều vào áp suất thủy tĩnh của hệ thống.

Cơ chế kết nối thông minh: Theo tiêu chuẩn của Asahi, toàn bộ dải kích thước từ DN40 trở xuống (bao gồm DN25) đều được trang bị kiểu nối rắc co (True Union) để tối ưu thời gian bảo dưỡng.

Tích hợp chốt bảo vệ: Hệ thống chốt giới hạn hành trình (Travel stop) được thiết kế ẩn bên trong nhằm ngăn ngừa lực ép quá mức, bảo vệ màng van khỏi nguy cơ biến dạng hoặc rách vỡ trong suốt vòng đời sản phẩm.

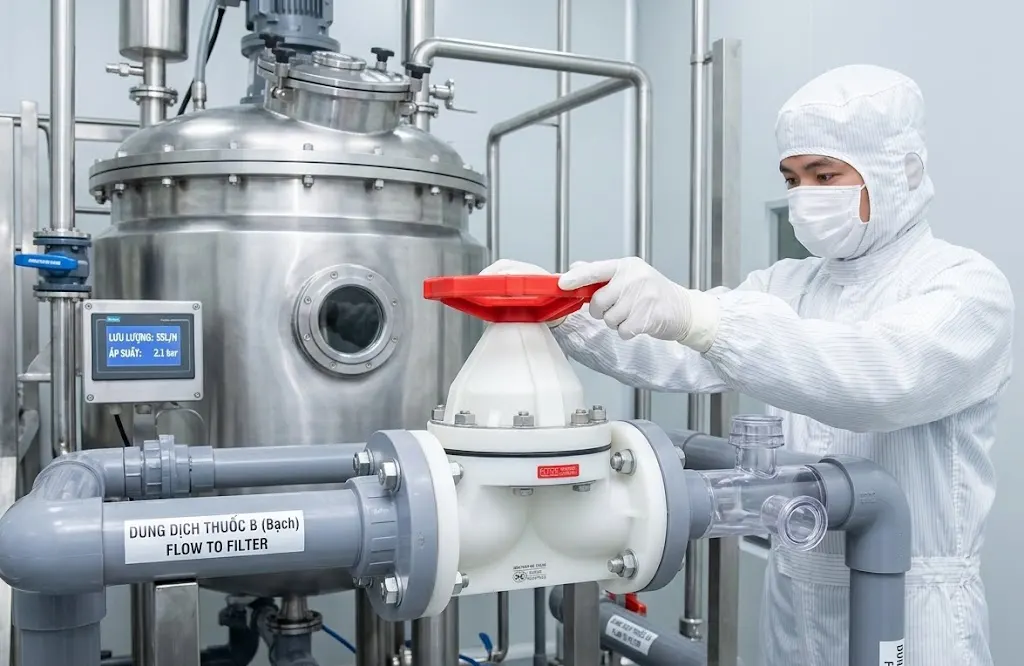

Ứng dụng thực tế của van màng nhựa Asahi Type 14

Nhờ sở hữu thiết kế thông minh cùng dải vật liệu nhựa cao cấp, van màng nhựa Asahi Type 14 không chỉ phục vụ đắc lực trong các hệ thống công nghiệp nặng mà còn đáp ứng trọn vẹn tiêu chuẩn khắt khe của các môi trường yêu cầu độ sạch cao. Dưới đây là những lĩnh vực ứng dụng tiêu biểu của thiết bị:

• Ngành công nghiệp thực phẩm, dược phẩm và mỹ phẩm: Nhờ khả năng cách ly tuyệt đối lưu chất khỏi các cơ cấu truyền động và tính năng vô trùng cao, van là lựa chọn lý tưởng cho các dây chuyền sản xuất nước giải khát, sữa, thuốc men và hóa mỹ phẩm.
• Hệ thống hóa chất và ăn mòn mạnh: Với tên gọi quen thuộc là “van hóa chất”, thiết bị vận hành cực kỳ bền bỉ trong các nhà máy sản xuất, pha chế axit, bazo, kiềm và các dung dịch có tính oxy hóa khắc nghiệt.
• Lĩnh vực công nghệ sinh học: Được tin dùng trong các hệ thống đòi hỏi độ chính xác cao để kiểm soát dòng chảy lưu chất tinh khiết hoặc dung dịch nuôi cấy sinh học.
• Các hệ thống kỹ thuật đặc thù: Van cũng xuất hiện trong các dây chuyền xử lý nước công nghệ cao, nhà máy chế biến hóa chất bán dẫn và các hệ thống kiểm soát lưu chất chuyên dụng khác.
