Van Màng Nhựa Asahi Type 72

Mô tả

Cập nhật lần cuối ngày 09/09/2026 lúc 02:08 chiều

Trong các hệ thống xử lý lưu chất công nghiệp, đặc biệt là hóa chất ăn mòn hoặc nước siêu tinh khiết, việc kiểm soát dòng chảy đòi hỏi những thiết bị khắt khe nhất về vật liệu và độ kín. Van màng nhựa Asahi Type 72 (Asahi Type 72 Diaphragm Valve) đến từ thương hiệu Asahi Yukizai (Nhật Bản) từ lâu đã trở thành “tiêu chuẩn vàng” trong ngành.

Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn toàn diện và chuyên sâu nhất về cấu tạo, nguyên lý hoạt động, thông số kỹ thuật, cũng như hướng dẫn lắp đặt dòng van màng Asahi Type 72.

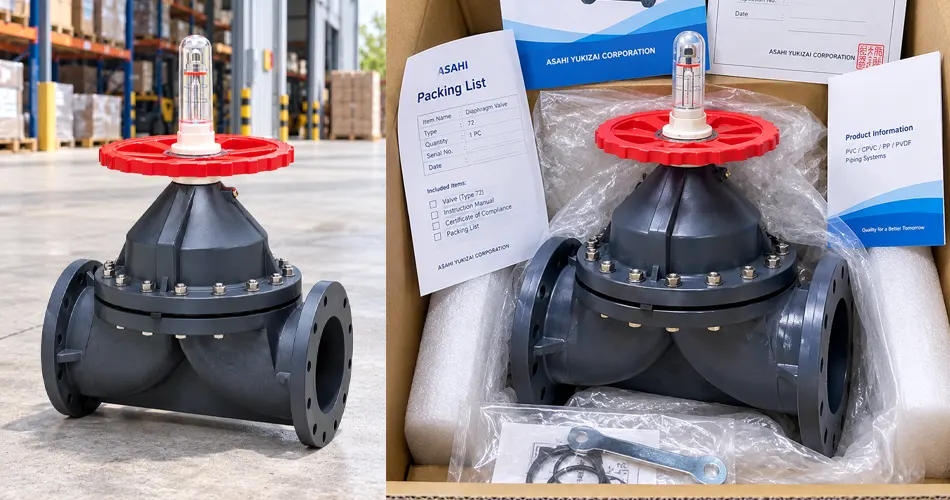

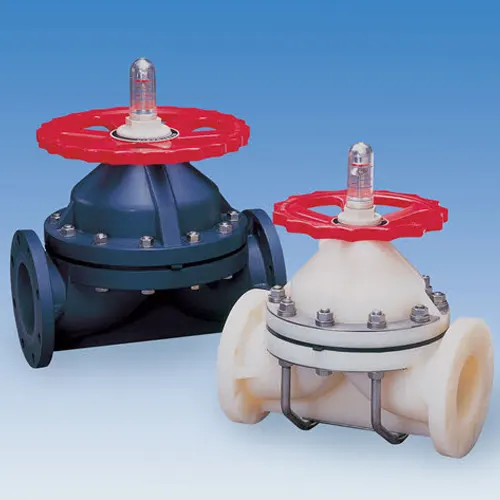

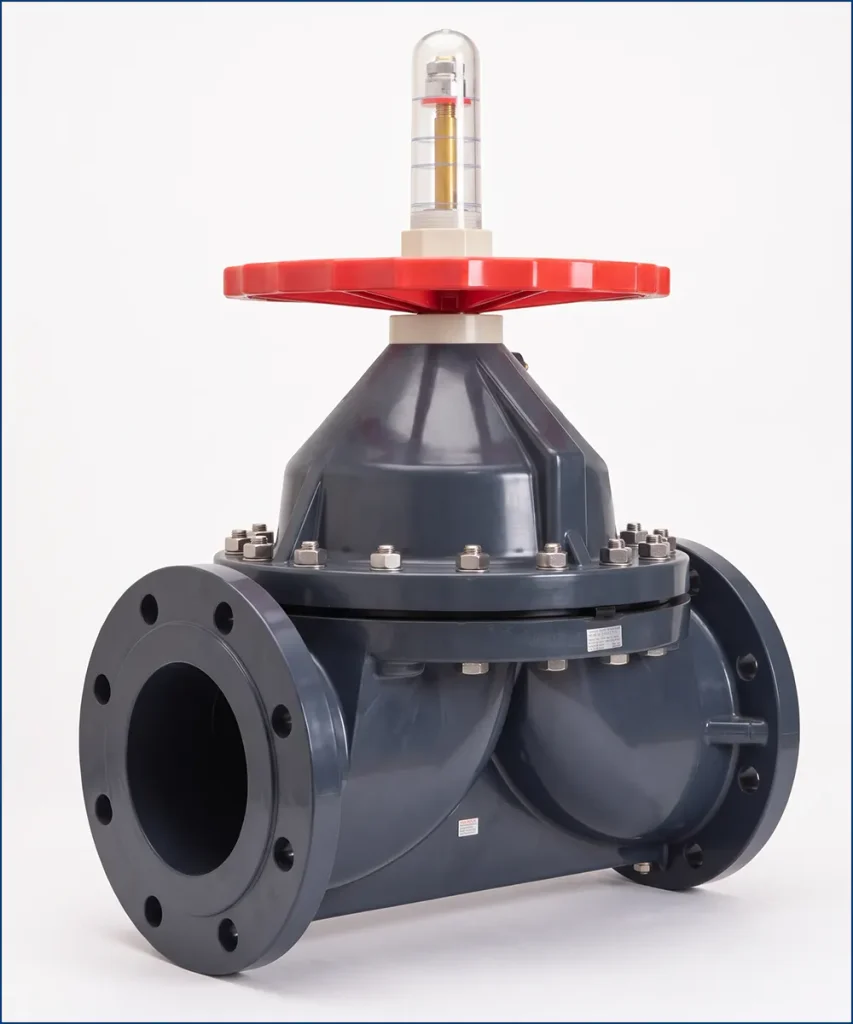

Van Màng Nhựa Asahi Type 72 Là Gì?

Van màng nhựa Asahi Type 72 là dòng van công nghiệp sử dụng một màng chắn đàn hồi (diaphragm) để đóng/mở và điều tiết dòng chảy lưu chất. Khác với van bi hay van bướm, van màng cô lập hoàn toàn lưu chất khỏi bộ phận cơ khí bên trên (trục van, ren, tay quay). Điều này giúp van màng trở thành giải pháp hoàn hảo cho các ứng dụng chứa hóa chất độc hại, axit đậm đặc hoặc các chất lỏng đòi hỏi độ vô trùng cao.

Được sản xuất bởi tập đoàn Asahi Yukizai – đơn vị tiên phong trên toàn cầu về hệ thống ống và van nhựa công nghiệp có trụ sở tại Nhật Bản – model Type 72 là bản nâng cấp hoàn hảo, khắc phục các nhược điểm của những thế hệ van màng cũ, mang lại khả năng làm kín tuyệt đối và tuổi thọ vận hành lâu dài.

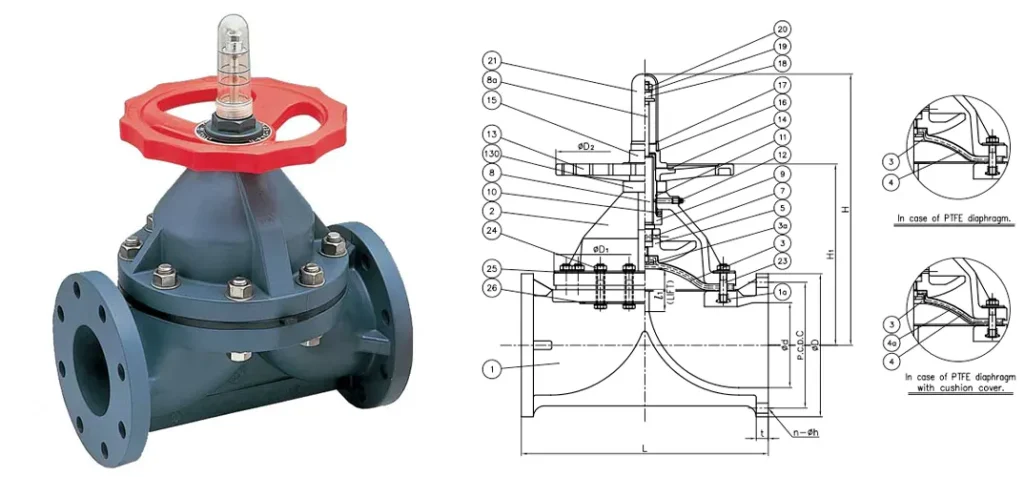

Cấu Tạo và Nguyên Lý Hoạt Động Chi Tiết Của Van Màng Asahi Type 72

Khả năng vận hành bền bỉ của Asahi Type 72 đến từ sự kết hợp hoàn hảo giữa thiết kế cơ khí và vật liệu polymer cao cấp. Cấu tạo của van bao gồm các thành phần chính sau:

1. Thân van (Body): Được thiết kế theo dạng đập tràn (Weir type). Đây là phần duy nhất (cùng với màng van) tiếp xúc trực tiếp với lưu chất. Thân van được đúc nguyên khối từ các loại nhựa kỹ thuật để tối ưu hóa đặc tính thủy động lực học, giảm áp suất tụt (pressure drop).
2. Màng van (Diaphragm): Trái tim của thiết bị. Màng van Asahi Type 72 thường được làm từ cao su EPDM hoặc PTFE (Teflon) đệm EPDM. Màng có độ đàn hồi cao, khi bị ép xuống sẽ áp sát vào vách đập tràn ở thân van để chặn dòng chảy.
3. Nắp van (Bonnet): Phần vỏ bọc bên trên, bảo vệ trục van và máy nén (compressor). Nắp van thường được làm từ nhựa PPG (Polypropylene gia cường sợi thủy tinh) để chịu lực vặn và chống ăn mòn từ môi trường bên ngoài.
4. Máy nén (Compressor): Bộ phận kết nối giữa trục van và màng van. Khi trục van di chuyển xuống, máy nén sẽ đẩy màng van áp sát vào vách ngăn.
5. Trục van (Stem): Thanh kim loại có ren, truyền chuyển động quay từ tay vặn thành chuyển động tịnh tiến lên/xuống của máy nén.
6. Tay quay (Handwheel): Thường có màu đỏ đặc trưng, thiết kế công thái học giúp người vận hành dễ dàng đóng/mở van mà không tốn nhiều lực.

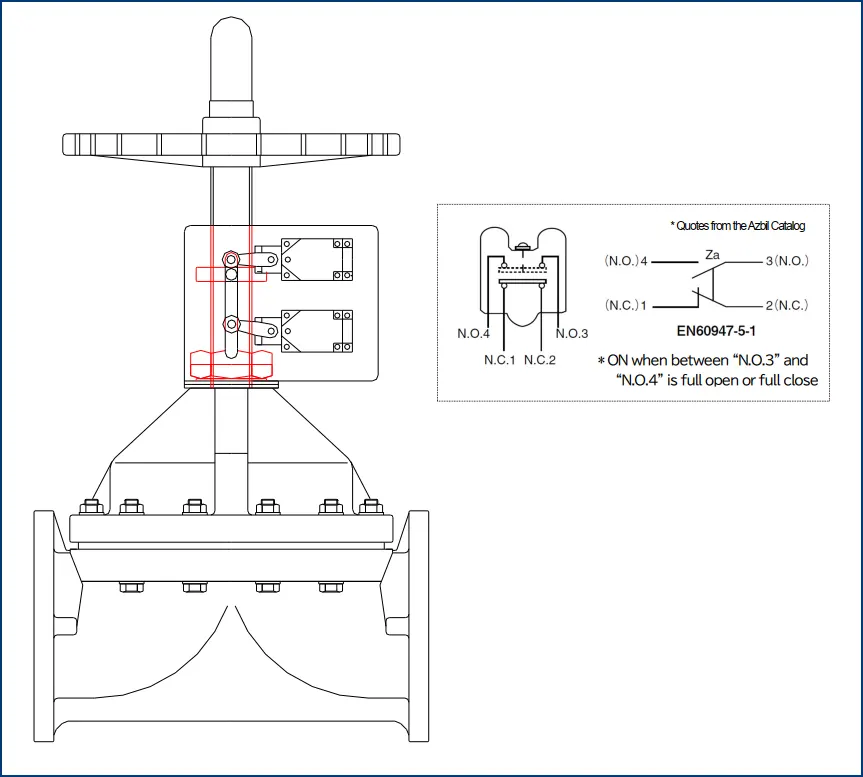

7. Bộ chỉ thị trạng thái (Indicator): Một chóp nhựa trong suốt nằm trên đỉnh tay quay, cho phép người dùng nhìn thấy trục van bên trong để biết chính xác van đang ở trạng thái Mở hay Đóng.

Để hiểu rõ hơn về cách các bộ phận này ăn khớp với nhau, hãy khám phá mặt cắt bên trong của van:

Nguyên Lý Hoạt Động

Van màng Asahi Type 72 hoạt động dựa trên cơ chế chuyển động tịnh tiến.

Khi đóng van: Người vận hành xoay tay quay theo chiều kim đồng hồ. Trục van xoay, đẩy máy nén tịnh tiến đi xuống. Máy nén ép chặt màng van đàn hồi vào bờ đập tràn (weir) nằm trong thân van. Khi màng van tiếp xúc hoàn toàn với bờ đập tràn, dòng chảy bị cắt đứt 100%. Lớp màng này đóng vai trò như một miếng gioăng khổng lồ, đảm bảo độ kín khít tuyệt đối (Zero leakage).

Khi mở van: Người vận hành xoay tay quay ngược chiều kim đồng hồ. Trục van kéo máy nén đi lên, màng van nhờ lực kéo và độ đàn hồi tự nhiên sẽ cong lên, rời khỏi bờ đập tràn, tạo ra khoảng trống cho lưu chất đi qua. Bằng cách điều chỉnh độ cao của màng van, người dùng có thể điều tiết lưu lượng dòng chảy một cách chính xác.

Điểm mấu chốt trong nguyên lý này là sự cô lập hoàn toàn. Lưu chất không bao giờ chạm tới các bộ phận cơ khí ở phần nắp van (trục, ren) nhờ sự ngăn cách của màng van. Do đó, hiện tượng kẹt trục do kết tủa hóa chất hay ăn mòn rỉ sét trục van là không thể xảy ra.

Thông Số Kỹ Thuật Chi Tiết

Việc lựa chọn đúng thông số là yếu tố sống còn khi mua van màng hóa chất. Asahi Type 72 cung cấp dải thông số rất rộng để đáp ứng mọi nhu cầu của nhà máy:

Lưu ý: Giới hạn áp suất và nhiệt độ có mối quan hệ nghịch đảo. Khi nhiệt độ lưu chất tăng lên, khả năng chịu áp tối đa của vật liệu nhựa sẽ giảm xuống. Cần tra cứu kỹ biểu đồ Nhiệt độ – Áp suất (P-T Curve) trong Catalogue Asahi để chọn mã van an toàn nhất.

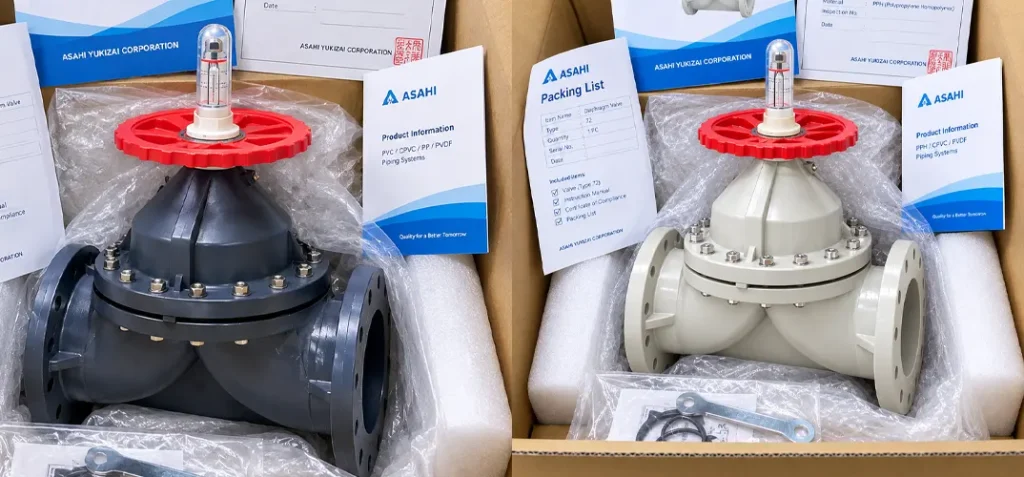

Ưu Điểm Nổi Bật Của Van Màng Asahi Type 72

Không phải ngẫu nhiên van màng Asahi Type 72 lại được các kỹ sư nhà máy trên toàn thế giới ưu tiên chỉ định trong các bản vẽ kỹ thuật (P&ID). Sản phẩm sở hữu những lợi thế vượt trội so với các thương hiệu khác:

• Độ bền hóa học vô song: Với các lựa chọn vật liệu như PVDF và màng PTFE, van có thể chịu được hầu hết các loại axit đậm đặc (H2SO4, HCl, HNO3), kiềm mạnh (NaOH, KOH) và các dung môi hữu cơ khắt khe nhất mà không bị ăn mòn hay thoái hóa.
• Thiết kế đập tràn (Weir-type) tối ưu: Góc vát của đập tràn bên trong thân van được Asahi tính toán thủy động lực học cẩn thận, giúp dòng lưu chất chảy mượt mà, hạn chế tối đa các vùng đọng nước (dead legs). Điều này cực kỳ quan trọng trong ngành thực phẩm và vi sinh.
• Bảo trì trực tiếp trên đường ống (Inline Maintenance): Bạn có thể thay thế màng van hoặc vệ sinh bên trong mà không cần phải tháo toàn bộ thân van ra khỏi hệ thống đường ống. Chỉ cần tháo 4-8 con bulong ở nắp van là có thể tiếp cận được màng van.
• Bộ chỉ thị trực quan cao cấp: Chóp nhựa trên nắp van không chỉ báo vị trí đóng mở, mà trên các phiên bản đặc biệt, Asahi còn tích hợp vòng ron cao su. Nếu màng van bên trong vô tình bị thủng, hóa chất rò rỉ sẽ trào lên và bị chặn lại ở chóp nhựa này, đồng thời người dùng có thể dễ dàng nhìn thấy bằng mắt thường để khắc phục ngay lập tức trước khi hóa chất rỉ ra môi trường ngoài.

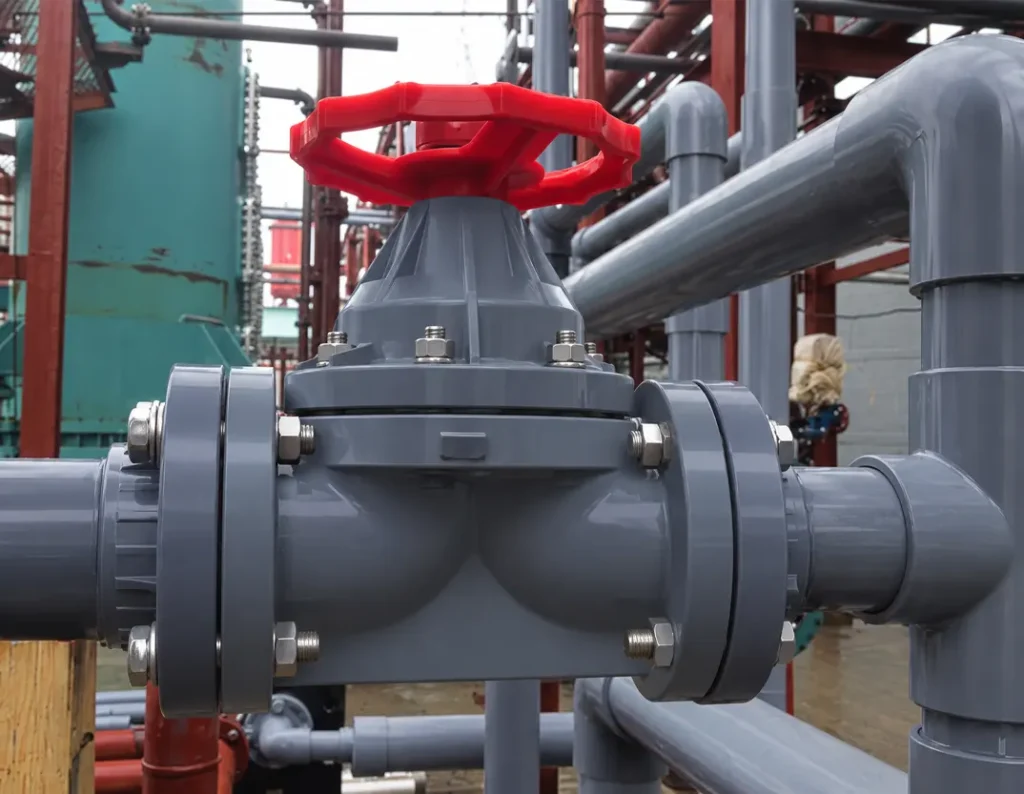

Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

Sự đa dạng về kích thước và vật liệu giúp van màng nhựa Asahi Type 72 có mặt trong hàng loạt các ngành công nghiệp trọng điểm:

Xử lý nước và Nước thải (Water Treatment):

Sử dụng tại các trạm châm hóa chất (PAC, Clo, Polymer). Van vật liệu U-PVC/EPDM thường được lựa chọn nhờ giá thành hợp lý và khả năng chống chịu tốt với hóa chất xử lý nước tiêu chuẩn.

Sản xuất Bán dẫn và Điện tử (Semiconductor):

Ngành này đòi hỏi nước siêu tinh khiết (UPW – Ultra Pure Water) và không được phép có bất kỳ ion kim loại nào rửa trôi vào nước. Van Type 72 vật liệu PVDF nguyên sinh (chống rò rỉ ion) là tiêu chuẩn bắt buộc trong các nhà máy sản xuất chip.

Công nghiệp Hóa chất & Phân bón (Chemical Processing):

Đối với các nhà máy sản xuất xút (NaOH), axit sunfuric (H2SO4) hoặc xi mạ, van màng PP hoặc PVDF kết hợp màng PTFE bảo vệ tuyệt đối đường ống khỏi sự tàn phá của hóa chất ăn mòn mạnh.

Thực phẩm, Đồ uống & Dược phẩm (F&B / Pharma):

Nhờ thiết kế không có không gian chết (dead space) và bề mặt nhựa láng mịn, van không cho vi khuẩn có cơ hội tích tụ và sinh sôi, đáp ứng các tiêu chuẩn vệ sinh khắt khe.

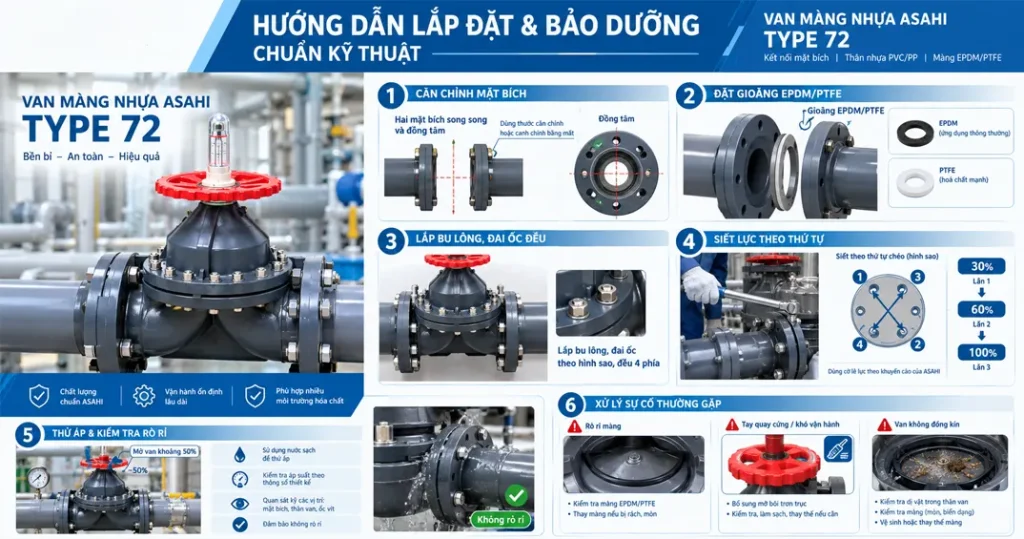

Hướng Dẫn Lắp Đặt & Bảo Dưỡng Chuẩn Kỹ Thuật

Việc lắp đặt van nhựa đòi hỏi sự cẩn thận cao hơn van kim loại để tránh làm nứt vỡ mặt bích do siết lực không đều. Dưới đây là quy trình chuẩn khi lắp đặt van màng Asahi Type 72 loại nối mặt bích (Flanged):

1. Chuẩn bị đường ống:Quan trọng: Đảm bảo độ đồng tâm.

Kiểm tra hai mặt bích trên đường ống phải hoàn toàn song song và đồng tâm với nhau. Khoảng cách giữa hai mặt bích phải vừa vặn với chiều dài của thân van (face-to-face). Không dùng lực siết bulong để ép các đường ống đang bị lệch kéo sát vào van – điều này sẽ làm nứt vỡ thân van nhựa.

2. Lắp đặt gioăng làm kín (Gasket):

Mặc dù một số loại van màng cao su tự làm kín, đối với van màng nhựa Asahi kết nối bích, bạn nên sử dụng gioăng cao su EPDM hoặc PTFE (tùy hóa chất) chèn giữa mặt bích của van và mặt bích của đường ống để tăng tối đa độ kín.

3. Cố định Bulong và Đai ốc:

Chèn tất cả các bulong qua lỗ mặt bích, lắp đai ốc và vặn nhẹ bằng tay cho đến khi vừa chạm mặt bích. Lực vặn bằng tay phải đều cho tất cả các con bulong.

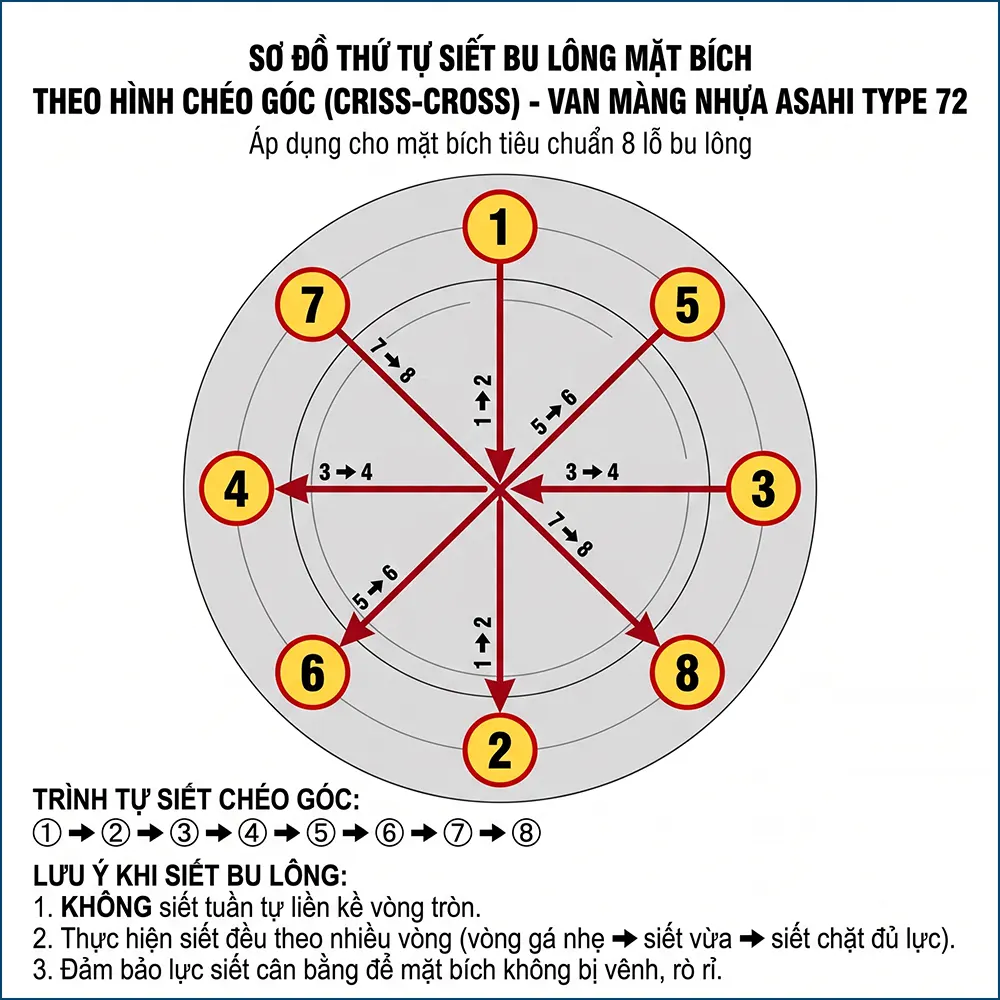

4. Siết lực theo sơ đồ chéo (Criss-cross pattern):Sử dụng cờ lê lực (Torque Wrench).

Siết chặt các bulong theo mô hình đối xứng chéo (ngôi sao). Không bao giờ siết chặt 100% lực một con bulong rồi mới sang con kế tiếp. Hãy siết từng con với 30% lực, rồi 60%, và cuối cùng là 100% lực quy định trong catalogue của Asahi Yukizai.

5. Chạy thử nghiệm (Test chạy áp):

Mở van khoảng 50%. Bơm nước sạch vào hệ thống để thử áp suất. Kiểm tra kỹ các mối nối mặt bích và lỗ rỉ nước (tell-tale hole) trên thân van xem có rò rỉ không.

Khắc phục sự cố thường gặp (Troubleshooting):

Rò rỉ ở khe giữa nắp van và thân van: Nguyên nhân thường do màng van bị mòn hoặc bulong thân van bị lỏng do rung động lâu ngày.

Khắc phục: Siết lại các bulong quanh nắp van (theo hình chéo). Nếu vẫn rò rỉ, cần tháo nắp ra và thay thế màng van mới.

Tay quay bị kẹt cứng, khó vặn: Nguyên nhân có thể do ren trục bị khô hoặc máy nén bị kẹt cặn cơ học.

Khắc phục: Tra mỡ bôi trơn chuyên dụng vào ren trục thông qua núm bơm mỡ (nếu có) hoặc tháo phần nắp trên để làm sạch và bôi trơn lại. Lưu ý: Mở van 100% khi thực hiện tháo/lắp nắp van.

Van đóng không kín, lưu chất chảy qua: Có thể do có dị vật kẹt ở bờ đập tràn (weir) cản trở màng van ép xuống, hoặc màng van đã bị ăn mòn, lão hóa rách.

Khắc phục: Rửa ngược (backwash) hệ thống để đẩy dị vật ra, hoặc tháo van để vệ sinh/thay màng.
