Trong thiết kế và thi công hệ thống đường ống công nghiệp cũng như dân dụng, việc thay đổi hướng dòng chảy là điều không thể tránh khỏi. Để thực hiện việc này, lơi (chếch) 45 độ và cút 90 độ là hai phụ kiện cơ bản và phổ biến nhất.
Tuy nhiên, mỗi khúc cua trong hệ thống đường ống không chỉ đơn thuần là việc bẻ hướng dòng nước. Nó kéo theo một loạt các phản ứng vật lý phức tạp, đặc biệt là sự gia tăng ma sát, tạo ra dòng chảy rối và gây sụt giảm áp lực (Pressure Drop). Bài viết này sẽ phân tích chi tiết tác động cơ học lưu chất của lơi 45 độ và cút 90 độ, từ đó giúp bạn tối ưu hóa hệ thống ống dẫn cho các vật liệu như uPVC, cPVC, PPH hay PVDF.

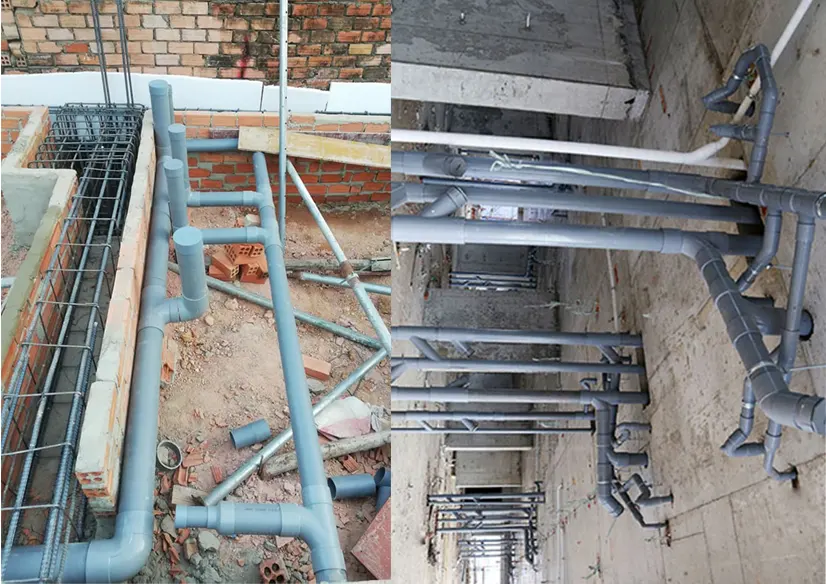

Cơ chế Vật lý: Điều gì xảy ra khi dòng chảy đi qua khúc cua?
Theo nguyên lý động lực học chất lưu, dòng chảy di chuyển thẳng trong một đường ống trơn nhẵn sẽ duy trì trạng thái chảy tầng (Laminar Flow) hoặc chảy rối ổn định với mức hao hụt năng lượng thấp nhất. Khi dòng lưu chất va chạm với thành của một phụ kiện chuyển hướng (cút hoặc lơi), một số hiện tượng vật lý bất lợi sẽ bị kích hoạt:
Sự tách dòng (Flow Separation): Khi nước đổi hướng đột ngột, quán tính đẩy dòng chảy áp sát vào thành ngoài của khúc cua. Trong khi đó, ở phía thành trong, dòng chảy bị bứt ra khỏi bề mặt thành ống, tạo ra một vùng áp suất thấp.
Dòng xoáy và chảy rối (Turbulence & Eddy Currents): Vùng áp suất thấp ở thành trong của khúc cua sẽ hút ngược lưu chất lại, tạo ra các cuộn xoáy (eddy currents). Những cuộn xoáy này tiêu hao động năng của dòng chảy dưới dạng nhiệt năng và tiếng ồn, dẫn đến mất mát áp lực nghiêm trọng.
Phân bố lại vận tốc: Vận tốc nước ở mép ngoài khúc cua sẽ cao hơn mép trong, gây ra sự mài mòn không đồng đều trên bề mặt vật liệu ống.
Tìm hiểu thêm: Kỹ thuật quấn băng tan (cao su non) cho phụ kiện ren nhựa không bị rò.
Đánh giá Mức độ Tổn thất Áp lực (Pressure Drop)
Tổn thất áp lực qua một phụ kiện đường ống được đo lường thông qua Hệ số sức cản (K-Factor – Resistance Coefficient). Hệ số K càng cao, sức cản bề mặt càng lớn và tổn hao áp lực càng nhiều.

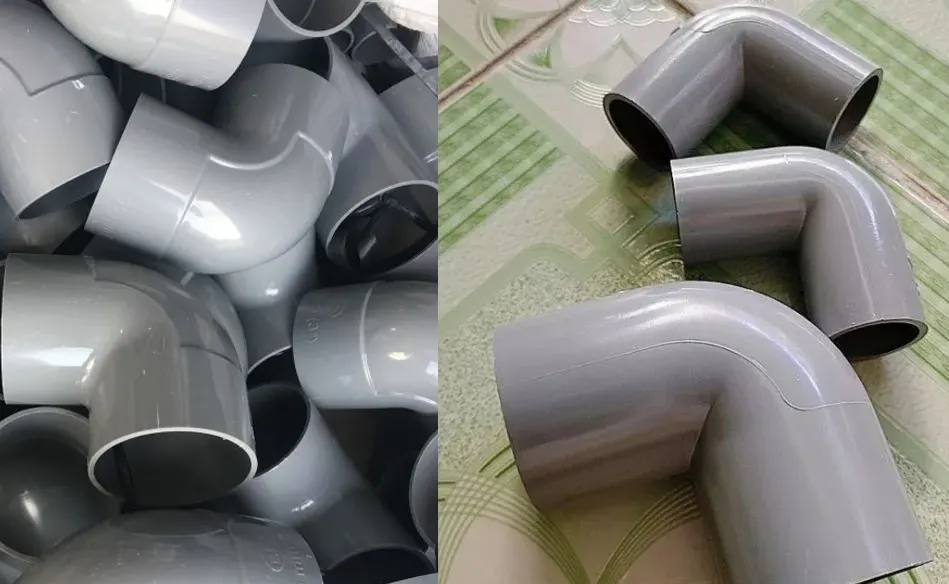

Tác động của Cút 90 Độ (Góc cua gắt)
Cút 90 độ ép dòng chảy phải bẻ góc vuông đột ngột. Sự chuyển hướng gắt gao này khiến quán tính của nước va đập mạnh vào thành ống.
Hệ số K trung bình: Dao động từ 0.75 đến 1.5 (tùy thuộc vào bán kính cong của cút là loại short-radius hay long-radius).
Mức độ tổn thất: Cực kỳ cao. Một cút 90 độ có thể gây ra sức cản tương đương với việc dòng chảy phải đi qua một đoạn ống thẳng dài gấp 30 lần đường kính của chính nó (L/D = 30). Vùng xoáy nước hình thành sau cút 90 độ kéo dài một khoảng khá xa trước khi dòng chảy ổn định trở lại.
Tác động của Lơi 45 Độ (Góc cua mượt)
Lơi 45 độ có độ vát và góc chuyển hướng êm hơn nhiều so với cút vuông.
Hệ số K trung bình: Dao động từ 0.3 đến 0.4.
Mức độ tổn thất: Rất thấp. Sức cản của một lơi 45 độ chỉ bằng khoảng 1/3 đến 1/4 so với cút 90 độ (L/D tương đương khoảng 16). Dòng chảy chuyển hướng một cách từ từ, giảm thiểu đáng kể hiện tượng tách dòng và hạn chế sự hình thành các cuộn xoáy lớn.
Tìm hiểu thêm: Cách lắp đặt đai khởi thủy nhựa lên đường ống đang hoạt động.
Bảng So Sánh Chi Tiết
| Thông số so sánh | Cút 90 Độ (Elbow) | Lơi 45 Độ (Elbow 45) |
| Góc chuyển hướng | 90° (Vuông góc) | 45° (Chếch) |
| Hệ số sức cản (K-Factor) | Cao (~0.75 – 1.5) | Thấp (~0.3 – 0.4) |
| Chiều dài ống thẳng tương đương | ~30D | ~16D |
| Khả năng tạo dòng xoáy/bọt khí | Rất cao | Thấp |
| Mức độ sụt giảm áp suất | Rất lớn | Nhỏ |
| Nguy cơ búa nước (Water Hammer) | Cao hơn (nếu van đóng ngắt nhanh) | Thấp hơn |
Bạn có thể thay đổi các thông số vận tốc và đường kính ống dưới đây để xem trực tiếp mức độ sụt giảm áp lực khác biệt như thế nào giữa hai loại phụ kiện này:
Ghi chú kỹ thuật: Ở tốc độ dòng chảy cao (trên 2.5 m/s), sự chênh lệch tổn thất áp lực giữa cút 90 và lơi 45 càng trở nên rõ rệt. Động năng tỉ lệ thuận với bình phương vận tốc (), do đó tốc độ càng cao, áp suất mất đi qua khúc cua vuông càng lớn.
Nên Chọn Cút 90 Độ Hay Lơi 45 Độ Cho Hệ Thống Của Bạn?
Việc lựa chọn không chỉ dựa trên việc giảm áp lực mà còn phụ thuộc vào thực tế thi công, không gian lắp đặt và đặc tính lưu chất. Đối với các hệ thống ống kỹ thuật bằng uPVC, cPVC, PPH hay PVDF, việc tính toán này càng quan trọng do tính chất ăn mòn sinh ra từ dòng xoáy có thể làm giảm tuổi thọ phụ kiện nhựa.

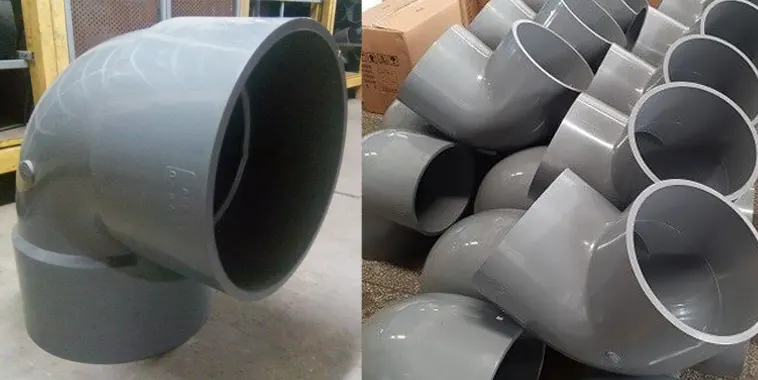

Khi nào BẮT BUỘC dùng Cút 90 độ?
Không gian thi công chật hẹp: Đây là lý do lớn nhất. Cút 90 độ giúp ống bám sát góc tường, trần nhà hoặc chui gọn vào các hộp kỹ thuật. Lơi 45 độ tốn nhiều không gian hơn để hoàn thành một góc rẽ.
Hệ thống có bơm tăng áp công suất lớn: Nếu bơm của bạn dư dả cột áp, sự thất thoát áp lực qua vài cút 90 độ có thể nằm trong ngưỡng cho phép và không ảnh hưởng đến lưu lượng đầu ra.
Thẩm mỹ thiết kế: Trong hệ thống nổi, ống chạy vuông vức 90 độ luôn mang lại cảm giác gọn gàng và có tính thẩm mỹ công nghiệp cao hơn.

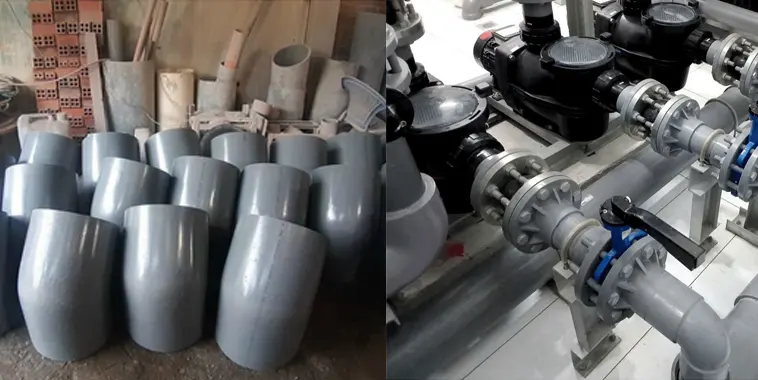

Khi nào NÊN ƯU TIÊN Lơi 45 độ?
Hệ thống xả trọng lực (Không dùng bơm): Đối với các đường ống thoát nước thải, nước mưa, áp lực dòng chảy phụ thuộc hoàn toàn vào trọng lực. Sử dụng lơi 45 độ (chữ Y) giúp duy trì gia tốc nước, tránh tình trạng ứ đọng cặn rác tại các góc vuông gây tắc nghẽn.
Hệ thống bơm yêu cầu lưu lượng lớn, cột áp tối ưu: Trong các nhà máy công nghiệp xử lý hóa chất (thường dùng ống cPVC hoặc PVDF), việc giảm sức cản đường ống giúp tiết kiệm điện năng cho hệ thống bơm rất lớn về lâu dài.
Đường ống vận chuyển chất lỏng có độ nhớt cao hoặc chứa hạt rắn: Cút 90 độ tạo vùng xoáy khiến các hạt rắn dễ lắng đọng và mài mòn mặt trong khúc cua. Lơi 45 độ tạo dòng chảy trơn tru, giảm thiểu hiện tượng xói mòn vật liệu (erosion-corrosion).
Mẹo Thi Công: Kỹ Thuật “Lắp Ghép 2 Lơi 45” thay vì “1 Cút 90”
Trong những trường hợp hệ thống đòi hỏi rẽ vuông góc (90 độ) nhưng bạn lại muốn giảm thiểu tối đa sự sụt áp, giới kỹ thuật hệ thống đường ống (Piping Engineering) thường áp dụng một thủ thuật nhỏ: Sử dụng hai lơi 45 độ nối nối tiếp nhau.
Lợi ích: Tổng hệ số K của hai lơi 45 độ (~0.7) vẫn nhỏ hơn hoặc bằng một cút 90 độ loại cong gắt, nhưng bán kính cong (Radius of curvature) được mở rộng đáng kể. Dòng nước được đổi hướng qua 2 nhịp êm ái hơn nhiều.
Hạn chế: Tốn chi phí vật tư hơn (2 phụ kiện, 3 mối nối thay vì 1 phụ kiện, 2 mối nối), mất nhiều nhân công dán keo/hàn nhiệt và chiếm nhiều không gian hơn.
