Trong các hệ thống xử lý nước, sản xuất hóa chất, hay công nghiệp thực phẩm, bơm định lượng là thiết bị không thể thiếu để châm một lượng chất lỏng chính xác vào quy trình. Tuy nhiên, một hệ thống bơm định lượng dù hiện đại đến đâu cũng có thể hoạt động sai lệch, rò rỉ hoặc giảm tuổi thọ nghiêm trọng nếu thiếu đi một phụ kiện nhỏ nhưng mang tính quyết định: Van chống áp ngược (Back Pressure Valve).
Bài viết này sẽ đi sâu vào việc phân tích van chống áp ngược là gì, nguyên lý hoạt động, và đặc biệt là tầm quan trọng “sống còn” của thiết bị này đối với sự ổn định và chính xác của bơm định lượng.
Van Chống Áp Ngược (Back Pressure Valve) Là Gì?
Van chống áp ngược (thường được viết tắt là BPV) là một thiết bị cơ khí được lắp đặt trên đường ống xả (đường đẩy) của hệ thống máy bơm, đặc biệt là bơm định lượng. Nhiệm vụ chính của BPV là tạo ra và duy trì một mức áp suất dương không đổi ở đầu xả của bơm, bất chấp sự biến thiên áp suất của toàn bộ hệ thống đường ống phía sau nó.
Khác với các loại van một chiều thông thường chỉ có tác dụng ngăn dòng chảy ngược, van chống áp ngược có khả năng tự động điều chỉnh để giữ cho áp suất đầu ra luôn đạt một ngưỡng nhất định đã được cài đặt trước (ví dụ: 1.5 bar, 2 bar, 3 bar…).

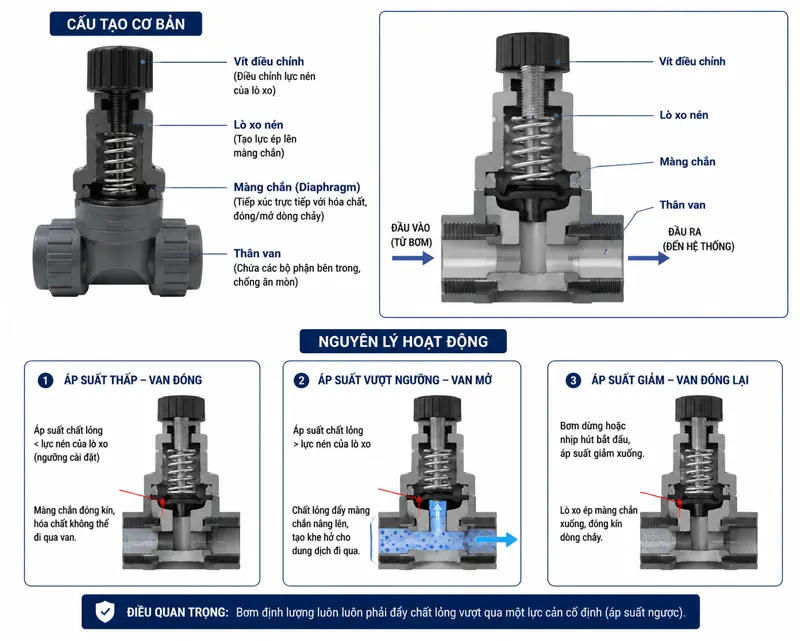

Cấu tạo cơ bản
Một van chống áp ngược tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Thân van: Chứa các bộ phận bên trong, thường làm từ các vật liệu chống ăn mòn.
- Màng chắn (Diaphragm): Bộ phận tiếp xúc trực tiếp với hóa chất, làm nhiệm vụ đóng/mở dòng chảy.
- Lò xo nén: Tạo ra lực ép lên màng chắn.
- Vít điều chỉnh: Nằm ở đỉnh van, dùng để tăng hoặc giảm lực nén của lò xo, từ đó thay đổi ngưỡng áp suất (Set-point).
Nguyên lý hoạt động
Nguyên lý của BPV dựa trên sự cân bằng lực. Khi bơm định lượng hoạt động, chất lỏng bị đẩy vào đường ống và chạm đến màng chắn của van chống áp ngược.
- Nếu áp suất của chất lỏng do bơm tạo ra nhỏ hơn lực nén của lò xo (ngưỡng cài đặt), màng chắn sẽ đóng kín, hóa chất không thể đi qua van.
- Khi bơm tiếp tục đẩy, áp suất chất lỏng tăng lên. Đến khi áp suất này vượt qua lực nén của lò xo, chất lỏng sẽ đẩy màng chắn nâng lên, tạo khe hở cho dung dịch đi qua.
- Khi bơm dừng hoặc nhịp hút bắt đầu, áp suất giảm xuống, lò xo ngay lập tức ép màng chắn xuống, đóng kín dòng chảy.
Điều này đồng nghĩa với việc: Bơm định lượng luôn luôn phải đẩy chất lỏng vượt qua một lực cản cố định (áp suất ngược).
Tìm hiểu thêm: Hướng dẫn cài đặt áp suất (Set pressure) cho van an toàn nhựa.
Tầm Quan Trọng “Sống Còn” Của Van Chống Áp Ngược Đối Với Bơm Định Lượng
Nhiều kỹ thuật viên thường thắc mắc: “Tại sao phải cố tình tạo ra vật cản (áp suất) để làm khó máy bơm?” Dưới đây là những lý do giải thích vì sao van chống áp ngược là yếu tố bắt buộc để hệ thống định lượng hoạt động hoàn hảo.
Ngăn chặn hiện tượng Siphoning (Chảy tự do)
Đây là lý do phổ biến nhất. Hiện tượng siphoning (hiện tượng xiphông) xảy ra khi điểm xả hóa chất nằm ở vị trí thấp hơn bồn chứa, hoặc khi hệ thống xả đang có áp suất âm (ví dụ: xả vào một đường ống đang có lực hút chân không hoặc dòng chảy tốc độ cao).
Nếu không có van chống áp ngược, trọng lực hoặc áp suất âm sẽ “kéo” hóa chất chảy liên tục từ bồn chứa qua bơm định lượng và đi vào hệ thống, ngay cả khi bơm đã ngừng hoạt động.
Điều này dẫn đến tình trạng quá liều hóa chất nghiêm trọng, gây hỏng mẻ sản phẩm hoặc ô nhiễm nguồn nước. BPV sẽ đóng kín đường ống cho đến khi chính bơm tạo ra đủ áp suất, chấm dứt hoàn toàn hiện tượng siphoning.
Đảm bảo độ chính xác tuyệt đối trong việc định lượng
Bơm định lượng (đặc biệt là dòng bơm màng hoặc bơm piston) hoạt động dựa trên cơ chế van một chiều (check valve) ở đầu hút và đầu xả dạng viên bi. Để các viên bi này đóng/mở dứt khoát và làm kín buồng bơm trong mỗi nhịp chạy, hệ thống cần một chênh lệch áp suất đủ lớn giữa đầu hút và đầu đẩy.
Nếu áp suất đầu xả quá thấp (ví dụ xả ra môi trường hở), các viên bi trong đầu bơm sẽ trôi lơ lửng, không thể đóng kín. Hậu quả là chất lỏng có thể chảy qua lại tự do, khiến lưu lượng thực tế cao hơn lưu lượng cài đặt trên máy bơm. Van chống áp ngược duy trì một áp lực nền ổn định, giúp hệ thống van bi bên trong máy bơm hoạt động sắc nét, qua đó đảm bảo sai số định lượng chỉ ở mức ±1 đến ±2%.
Bảo vệ bơm khỏi sự biến thiên áp suất của hệ thống
Trong nhiều nhà máy, bơm định lượng phải châm hóa chất trực tiếp vào đường ống chính có áp suất thay đổi liên tục (do các bơm lớn khác bật/tắt).
Nếu không có van chống áp ngược để cách ly, sự biến thiên áp suất này sẽ tác động ngược lại màng bơm. Sự thay đổi tải liên tục làm lưu lượng châm bị dao động thất thường. Lắp đặt một BPV được cài đặt ở mức áp suất cao hơn mức áp suất tối đa của đường ống chính sẽ tạo ra một môi trường làm việc “tĩnh” và ổn định cho bơm định lượng.
Tăng tuổi thọ cho các bộ phận hao mòn
Nghe có vẻ mâu thuẫn khi việc bắt bơm phải làm việc nặng hơn (chống lại áp suất) lại giúp tăng tuổi thọ. Nhưng thực tế, màng bơm và van bi của bơm định lượng được thiết kế chuyên biệt để hoạt động dưới một mức tải nhất định.
Việc duy trì nhịp đập có tải giúp màng bơm co giãn đều đặn theo quỹ đạo thiết kế, tránh hiện tượng va đập cơ học hoặc rách màng do hành trình chạy không tải (over-stroking).
Tìm hiểu thêm: Phân biệt Safety Valve (Van an toàn) và Relief Valve (Van xả áp).
Các Loại Vật Liệu Phổ Biến
Vì van chống áp ngược thường xuyên tiếp xúc với các hóa chất ăn mòn mạnh (như Axit H2SO4, NaOH, Javel, PAC…), vật liệu chế tạo van là yếu tố cần được lựa chọn kỹ lưỡng:
| Vật liệu thân van | Ứng dụng phổ biến nhất | Ưu điểm nổi bật |
| PVC / UPVC | Nước cấp, nước thải sinh hoạt, hóa chất nhẹ | Giá thành rẻ, dễ lắp đặt bằng keo dán. Không dùng cho nhiệt độ cao. |
| PP (Polypropylene) | Hóa chất vô cơ, axit/bazơ nồng độ vừa | Chịu hóa chất tốt, chịu nhiệt độ khá (đến khoảng 80°C). |
| PVDF (Teflon nhựa) | Axit đặc (H2SO4 98%, HNO3), Javel đậm đặc | Độ bền hóa học cực cao, chịu được cả hóa chất và nhiệt độ. Giá thành cao. |
| SS316 / SS304 | Dung môi hữu cơ, thực phẩm, dầu khí | Chịu áp lực rất lớn, chống va đập, đáp ứng tiêu chuẩn an toàn thực phẩm. |
Lưu ý: Màng chắn bên trong van (Diaphragm) thường được làm bằng nhựa PTFE (Teflon) phủ trên nền cao su FPM/EPDM để đảm bảo vừa có độ đàn hồi ép lò xo, vừa chống ăn mòn tuyệt đối.

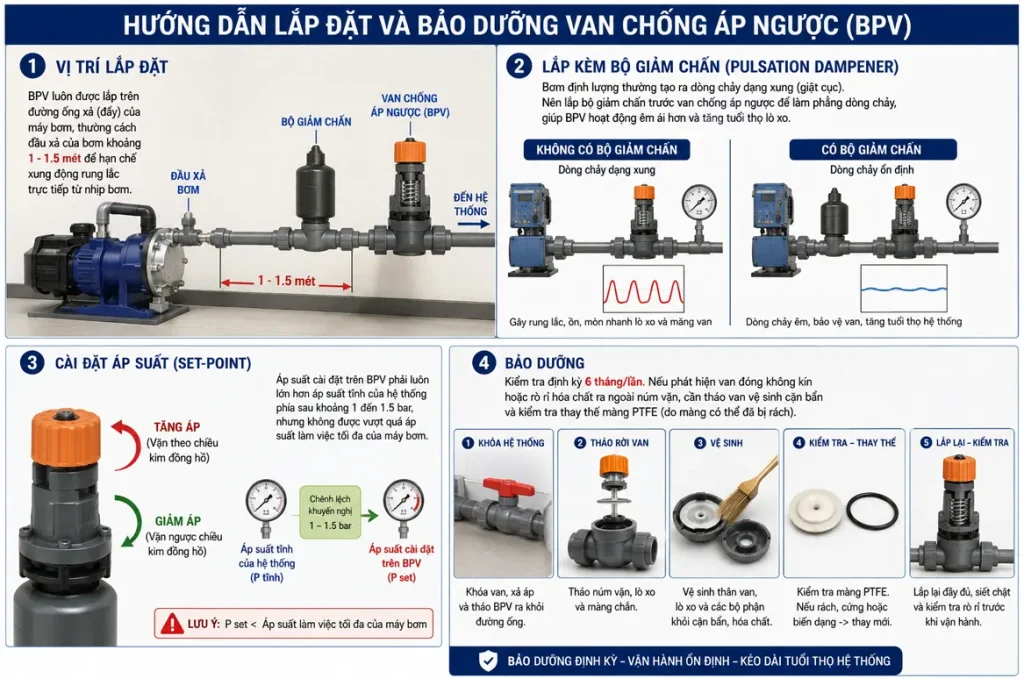

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng
Để van chống áp ngược phát huy đúng vai trò và không trở thành nguyên nhân gây hỏng hệ thống, cần lưu ý:
- Vị trí lắp đặt: BPV luôn được lắp trên đường ống xả (đẩy) của máy bơm, thường cách đầu xả của bơm khoảng 1 – 1.5 mét để hạn chế xung động rung lắc trực tiếp từ nhịp bơm.
- Lắp kèm Bộ giảm chấn (Pulsation Dampener): Bơm định lượng thường tạo ra dòng chảy dạng xung (giật cục). Nên lắp bộ giảm chấn trước van chống áp ngược để làm phẳng dòng chảy, giúp BPV hoạt động êm ái hơn và tăng tuổi thọ lò xo.
- Cài đặt áp suất (Set-point): Áp suất cài đặt trên BPV phải luôn lớn hơn áp suất tĩnh của hệ thống phía sau khoảng 1 đến 1.5 bar, nhưng không được vượt quá áp suất làm việc tối đa của máy bơm.
- Bảo dưỡng: Kiểm tra định kỳ 6 tháng/lần. Nếu phát hiện van đóng không kín hoặc rò rỉ hóa chất ra ngoài núm vặn, cần tháo van vệ sinh cặn bẩn và kiểm tra thay thế màng PTFE (do màng có thể đã bị rách).
Đừng Nhầm Lẫn Giữa Van Chống Áp Ngược Và Van An Toàn (Relief Valve)
Rất nhiều người nhầm lẫn hai loại van này vì chúng có hình dáng bên ngoài khá giống nhau.
- Van chống áp ngược (Back Pressure Valve): Luôn chặn dòng chảy, chỉ mở ra khi áp suất đủ lớn. Lắp nối tiếp trên đường ống đẩy để tạo tải cho bơm.
- Van an toàn (Relief Valve): Bình thường luôn luôn ĐÓNG. Nó được lắp trên một đường ống rẽ nhánh (chữ T) hồi về bồn chứa. Chỉ khi đường ống xả chính bị tắc nghẽn làm áp suất tăng vọt quá mức nguy hiểm, van an toàn mới mở ra để xả hóa chất về bồn, bảo vệ bơm không bị vỡ mẻ hay cháy động cơ.
Một hệ thống bơm định lượng hoàn hảo, chuẩn kỹ thuật thường sẽ sử dụng đồng thời cả 2 loại van này.
