Trong các hệ thống xử lý hóa chất, nước thải, hoặc các hệ thống đường ống công nghiệp, van an toàn nhựa (Plastic Safety Valve / Relief Valve) đóng một vai trò cực kỳ quan trọng nhằm bảo vệ hệ thống khỏi các sự cố quá áp. Điểm cốt lõi để van an toàn phát huy tác dụng chính là việc cài đặt áp suất (set pressure) phải được thực hiện một cách chính xác, an toàn và tuân thủ các tiêu chuẩn kỹ thuật.
Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện và chuyên sâu về cách cài đặt áp suất cho van an toàn nhựa, từ khái niệm cơ bản, khâu chuẩn bị, các bước thực hiện chi tiết cho đến những lưu ý đặc thù về vật liệu nhựa mà không phải kỹ thuật viên nào cũng nắm rõ.
Van An Toàn Nhựa Là Gì? Tại Sao Việc Cài Đặt “Set Pressure” Lại Quan Trọng?

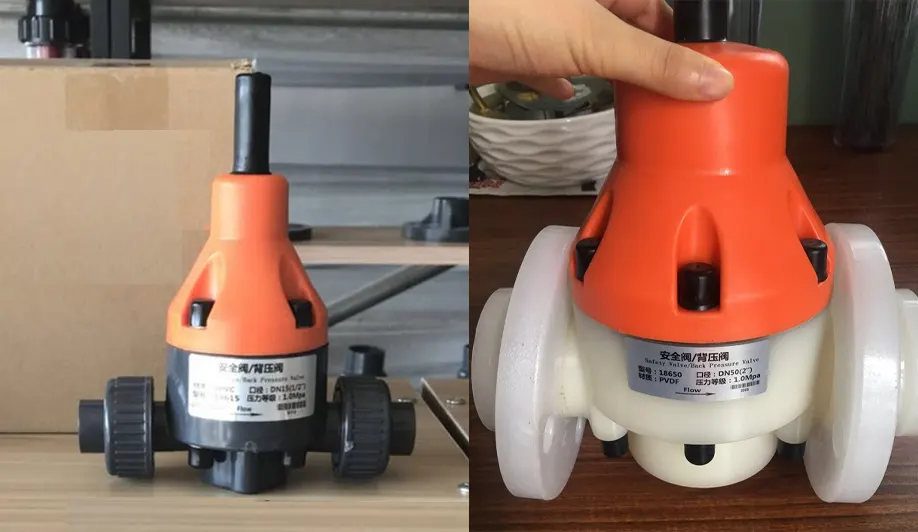

Van An Toàn Nhựa Là Gì?
Van an toàn nhựa là loại van tự động xả lưu chất (chất lỏng, khí) ra khỏi hệ thống đường ống khi áp suất bên trong vượt quá một giới hạn đã được cài đặt trước. Nhờ được chế tạo từ các loại nhựa kỹ thuật cao như PVC, UPVC, CPVC, PP, hoặc PVDF, loại van này có khả năng chống ăn mòn cực tốt, đặc biệt phù hợp cho các hệ thống bơm hóa chất, axit, kiềm, và môi trường nước mặn.

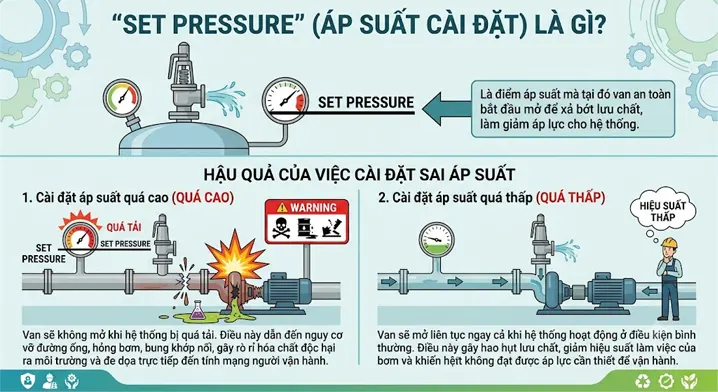

“Set Pressure” (Áp suất cài đặt) Là Gì?
Set pressure là điểm áp suất mà tại đó van an toàn bắt đầu mở để xả bớt lưu chất, làm giảm áp lực cho hệ thống.
Hậu Quả Của Việc Cài Đặt Sai Áp Suất
Việc chỉnh áp suất cho van an toàn không chính xác có thể dẫn đến hai tình huống thảm họa:
Cài đặt áp suất quá cao: Van sẽ không mở khi hệ thống bị quá tải. Điều này dẫn đến nguy cơ vỡ đường ống, hỏng bơm, bung khớp nối, gây rò rỉ hóa chất độc hại ra môi trường và đe dọa trực tiếp đến tính mạng người vận hành.
Cài đặt áp suất quá thấp: Van sẽ mở liên tục ngay cả khi hệ thống hoạt động ở điều kiện bình thường. Điều này gây hao hụt lưu chất, giảm hiệu suất làm việc của bơm và khiến hệ thống không đạt được áp lực cần thiết để vận hành.
Tìm hiểu thêm: Kiến thức toàn tập về Van an toàn nhựa và Van chống áp ngược trong hệ thống châm hóa chất.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Van An Toàn Nhựa
Để cài đặt áp suất chính xác, bạn cần phải hiểu rõ cấu tạo bên trong của thiết bị.
Cấu Tạo Cơ Bản:
Một chiếc van an toàn nhựa tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Thân van (Body): Bằng nhựa (PVC, PP, PVDF) chịu hóa chất.
- Màng van (Diaphragm): Thường làm bằng PTFE (Teflon) hoặc FPM, EPDM. Đây là bộ phận tiếp xúc trực tiếp với hóa chất và bị nén bởi lò xo để đóng kín ngõ ra.
- Lò xo (Spring): Làm bằng thép không gỉ (Inox 304/316) hoặc thép hợp kim, được bọc lớp vỏ nhựa để tránh ăn mòn. Lực nén của lò xo quyết định mức áp suất cài đặt.
- Trục van (Stem): Truyền lực từ lò xo xuống màng van.
- Vít điều chỉnh (Adjusting Screw): Nằm ở đỉnh van, dùng để tăng hoặc giảm độ nén của lò xo.
- Nắp bảo vệ (Cap): Che đậy vít điều chỉnh, có thể có vị trí để kẹp chì niêm phong.

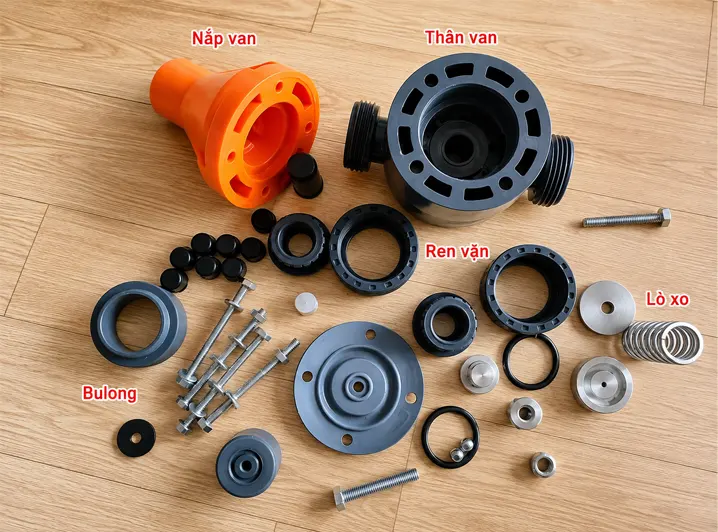

Cấu tạo van an toàn nhựa.
Nguyên Lý Hoạt Động:
Khi áp suất của lưu chất trong đường ống thấp hơn Set pressure, lực đẩy của lò xo sẽ lớn hơn lực đẩy của dòng chảy, ép chặt màng van xuống đế van, giữ hệ thống kín hoàn toàn.
Khi áp suất hệ thống tăng lên, lực đẩy của lưu chất tác dụng lên màng van sẽ lớn dần. Ngay khi lực này vượt qua lực nén của lò xo (vượt mức Set pressure), màng van sẽ bị đẩy lên, tạo ra khe hở. Lưu chất sẽ thoát ra ngoài qua đường xả (bypass) đưa về bể chứa, làm giảm áp suất trong đường ống cho đến khi áp suất trở lại mức an toàn, lò xo sẽ tự động ép màng van đóng lại (điểm này gọi là Reseating pressure – Áp suất đóng).
Tìm hiểu thêm: Phân biệt Safety Valve (Van an toàn) và Relief Valve (Van xả áp).
Các Bước Chuẩn Bị Trước Khi Cài Đặt Áp Suất
Cài đặt van an toàn là một quy trình đòi hỏi sự chính xác và an toàn tuyệt đối. Đừng bao giờ thực hiện nếu bạn chưa chuẩn bị đầy đủ các yếu tố sau:
Dụng Cụ Cần Thiết:
- Đồng hồ đo áp suất (Pressure Gauge): Cần có độ chính xác cao, đã được hiệu chuẩn và dải đo phải lớn hơn ít nhất 1.5 lần mức áp suất dự định cài đặt.
- Hệ thống thử áp (Test Bench) hoặc Bơm tay thử áp: Khuyến cáo nên test van trên hệ thống thử nghiệm độc lập bằng nước sạch trước khi lắp vào hệ thống hóa chất thực tế.
- Cờ lê, mỏ lết, tua vít: Phù hợp với kích thước của nắp van và ốc điều chỉnh.
- Băng tan (Teflon tape): Để làm kín các ren kết nối.
- Dụng cụ kẹp chì niêm phong (Lead seal kit): Dùng để niêm phong van sau khi đã cài đặt xong.
Đồ Bảo Hộ Lao Động (PPE): Kể cả khi bạn đang thử nghiệm với nước, thói quen an toàn là bắt buộc. Hãy trang bị: kính bảo hộ, găng tay, giày bảo hộ. Nếu phải chỉnh áp trực tiếp trên hệ thống đang chạy hóa chất, cần mặc thêm quần áo chống hóa chất và mặt nạ phòng độc.
Kiểm Tra Sơ Bộ Van
- Kiểm tra trực quan xem thân van nhựa có bị nứt, xước hay không.
- Đảm bảo đường ren hoặc bích kết nối sạch sẽ, không có cặn bẩn.
- Đảm bảo dải áp suất của lò xo (Spring range) phù hợp với mức Set pressure mong muốn. (Ví dụ: Không thể dùng lò xo có dải 0.5 – 2 Bar để cài đặt áp suất 5 Bar).

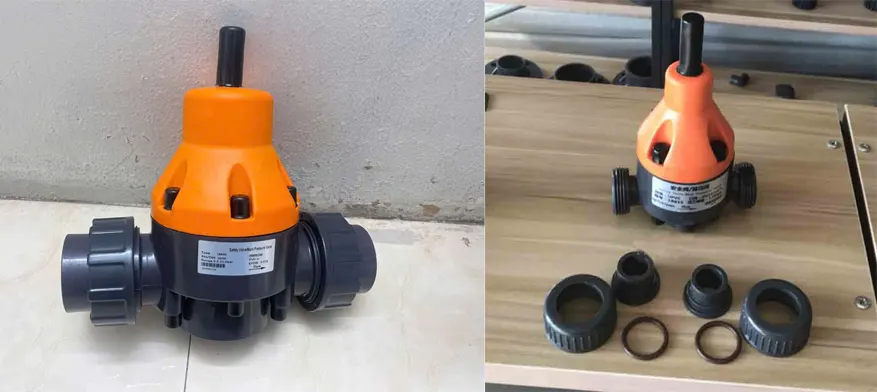

Hướng Dẫn Chi Tiết Các Bước Cài Đặt Áp Suất (Set Pressure)
Dưới đây là quy trình chuẩn để điều chỉnh áp suất cho van an toàn nhựa. Khuyến cáo thực hiện trên Test Bench (Bàn thử nghiệm) bằng nước tĩnh.
Bước 1: Lắp Đặt Van Vào Hệ Thống Thử Nghiệm
- Lắp đặt van an toàn nhựa vào ngàm kẹp hoặc đường ống của hệ thống thử áp. Đảm bảo van được lắp đúng chiều mũi tên chỉ dòng chảy (nếu có) hoặc đúng cổng IN/OUT.
- Kết nối đồng hồ đo áp suất ngay sát đầu vào (Inlet) của van để đọc được áp suất thực tế tác dụng lên màng van.
- Hướng đầu xả (Outlet) của van vào một bồn chứa an toàn để hứng nước thoát ra.
Bước 2: Tháo Nắp Bảo Vệ
- Dùng cờ lê hoặc tay vặn mở lớp nắp chụp (Cap) trên cùng của van an toàn.
- Bên dưới nắp chụp, bạn sẽ thấy đai ốc khóa (Lock nut) và vít điều chỉnh (Adjusting screw).
- Sử dụng cờ lê để nới lỏng đai ốc khóa (vặn ngược chiều kim đồng hồ) để giải phóng vít điều chỉnh.
Bước 3: Cài Đặt Sơ Bộ Lò Xo
- Nếu bạn chưa biết van đang ở trạng thái nào, hãy vặn nới lỏng vít điều chỉnh (ngược chiều kim đồng hồ) để xả bớt lực nén của lò xo. Không nới lỏng hoàn toàn để tránh bung chi tiết.
Bước 4: Bơm Áp Lực Lên Mức “Set Pressure” Mong Muốn
- Bắt đầu vận hành bơm tay hoặc cấp khí nén đẩy nước vào hệ thống từ từ.
- Theo dõi sát sao kim của đồng hồ đo áp suất.
- Giả sử mức áp suất cài đặt (Set pressure) bạn mong muốn là 4.0 Bar. Hãy bơm áp lực từ từ cho đến khi đồng hồ chỉ đúng 4.0 Bar và giữ nguyên áp suất đó.
Bước 5: Điều Chỉnh Vít Chỉnh Áp
- Lúc này, nếu van xả nước ra quá sớm (trước 4.0 Bar), hãy dùng cờ lê vặn vít điều chỉnh theo chiều kim đồng hồ (vặn xuống) để tăng độ nén của lò xo.
- Vặn từ từ, từng vòng hoặc nửa vòng một. Vừa vặn vừa quan sát dòng chảy ở đầu Outlet.
- Ngược lại, nếu bơm đến 4.0 Bar mà van vẫn chưa mở, tiếp tục bơm lên một chút để xem van mở ở mức nào. Sau đó, vặn vít điều chỉnh ngược chiều kim đồng hồ (nới lỏng ra) cho đến khi bắt đầu thấy nước rỉ ra ở đầu Outlet tại đúng vạch 4.0 Bar trên đồng hồ.
- Mẹo chuyên gia: Tiếng xì hoặc những giọt lưu chất đầu tiên xuất hiện chính là điểm Set pressure.
Bước 6: Thử Nghiệm Lại Lặp Lại Khởi Động
- Sau khi đã chốt được vị trí của vít điều chỉnh, hãy xả toàn bộ áp suất hệ thống về 0 Bar.
- Tiến hành bơm áp lại từ từ một lần nữa. Mắt nhìn đồng hồ, xem chính xác ở mức áp suất nào thì van bắt đầu mở (Pop-action hoặc xả từ từ đối với van relief).
- Nếu van mở chính xác ở mức 4.0 Bar, bạn đã thành công. Lặp lại bước test này từ 3 – 5 lần để đảm bảo độ ổn định của lò xo.
Bước 7: Khóa Cố Định Và Niêm Phong
- Giữ cố định vít điều chỉnh bằng một dụng cụ, đồng thời vặn đai ốc khóa (Lock nut) chặt lại để ốc điều chỉnh không bị xê dịch do rung lắc trong quá trình hệ thống vận hành.
- Vặn nắp bảo vệ (Cap) trở lại.
- Sử dụng dây chì luồn qua lỗ trên thân van và nắp van, dùng kềm bấm chì kẹp lại để niêm phong (Lead Seal). Bước này cực kỳ quan trọng để đảm bảo không ai được phép tự ý thay đổi áp suất nếu không có thẩm quyền.
Hướng Dẫn Chi Tiết Các Bước Cài Đặt Áp Suất (Set Pressure)

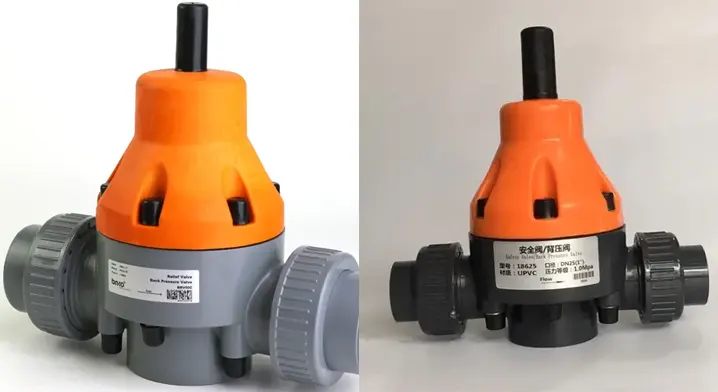

Những Lưu Ý “Cốt Tử” Khi Cài Đặt Van An Toàn Nhựa
Khác với van an toàn bằng đồng, gang hay inox, nhựa (Plastics) có những đặc tính hóa lý rất riêng biệt. Bỏ qua những đặc tính này, quá trình cài đặt áp suất của bạn sẽ trở nên vô nghĩa, thậm chí gây hỏng van.
Ảnh Hưởng Của Nhiệt Độ Đến Áp Suất Cài Đặt
Vật liệu nhựa rất nhạy cảm với nhiệt độ. Khi nhiệt độ môi trường hoặc nhiệt độ lưu chất tăng lên, độ bền cơ học của nhựa sẽ giảm đi, lò xo và màng PTFE cũng có thể giãn nở.
Derating Factor (Hệ số giảm dòng): Ở 20°C, một van PVC có thể chịu được áp suất 10 Bar (150 PSI). Nhưng nếu lưu chất nóng 40°C, áp suất chịu đựng tối đa của PVC sẽ giảm mạnh, có thể chỉ còn 5-6 Bar.
Nếu bạn cài đặt áp suất ở môi trường thử nghiệm mát mẻ là 5 Bar, nhưng khi lắp vào hệ thống hóa chất nóng 50°C, van có thể sẽ tự mở ở mức 4 Bar. Do đó, cần phải xem xét nhiệt độ vận hành thực tế (Operating Temperature) và bảng tra kỹ thuật của nhà sản xuất để cài đặt bù trừ cho phù hợp.
Hiện Tượng “Rão” (Creep) Của Màng Van Nhựa
Màng van PTFE (Teflon) hoặc EPDM dùng trong van nhựa thường bị biến dạng vĩnh viễn hoặc rão (creep) sau một thời gian bị nén bởi lò xo, đặc biệt là trong những ngày đầu tiên mới sử dụng.
Giải pháp: Sau khi cài đặt áp suất và đưa vào vận hành khoảng 1 – 2 tuần, bạn nên kiểm tra lại Set pressure. Rất có thể bạn sẽ cần tinh chỉnh lại một chút do màng van đã vào “form” ổn định.
Không Vượt Quá Giới Hạn Của Lò Xo Và Thân Van
Mỗi chiếc van đều có một thẻ thông số (Nameplate) hoặc dập nổi trên thân van ghi rõ áp suất tối đa (Max Working Pressure).
Tuyệt đối không vặn ép lò xo quá cứng để vượt mức dải đo cho phép. Việc vặn lò xo chạm đáy (Solid, không còn khe hở giữa các cuộn lò xo) sẽ khiến van mất hoàn toàn khả năng đàn hồi và xả áp, biến đường ống thành một quả bom nổ chậm.
Luôn đảm bảo áp suất cài đặt (Set pressure) cao hơn áp suất hoạt động bình thường (Operating pressure) của hệ thống từ 10% đến 20% để tránh van bị xả rò rỉ liên tục.
Các Vấn Đề Thường Gặp Khi Cài Đặt Và Cách Khắc Phục
Trong quá trình chỉnh áp và thử nghiệm, bạn có thể gặp một số tình huống lỗi. Dưới đây là cách khắc phục:
| Vấn đề | Nguyên nhân tiềm năng | Cách khắc phục |
| Van rò rỉ rỉ rỉ ở áp suất rất thấp (chưa đạt Set pressure) | Có cặn bẩn, phoi nhựa kẹt giữa màng van và đế van. Hoặc màng van bị xước. | Mở van ra, vệ sinh sạch sẽ đế van bằng nước sạch hoặc khí nén. Nếu màng rách, phải thay màng mới. |
| Đã đạt Set pressure nhưng van không chịu mở | Lò xo bị kẹt, rỉ sét (nếu van đã dùng lâu); hoặc bị vặn ép quá mức giới hạn. | Tháo nắp, kiểm tra tình trạng lò xo. Thay thế lò xo đúng dải áp suất. Nới lỏng ốc điều chỉnh. |
| Áp suất đóng (Reseating pressure) quá thấp | Chênh lệch giữa áp mở và áp đóng quá lớn, hệ thống mất quá nhiều áp mới đóng lại được. | Đối với van nhựa loại đơn giản, điều này đôi khi là đặc tính cơ học. Cần kiểm tra lại độ đàn hồi của lò xo hoặc liên hệ nhà sản xuất. |
| Kim đồng hồ áp suất nhảy rung liên tục (Chattering) | Lưu lượng bơm thử nghiệm quá lớn so với kích cỡ van; hoặc do có khí bọt lọt vào hệ thống. | Xả hết không khí (air bleed) khỏi đường ống thử. Giảm lưu lượng cấp vào van khi test. |
Bảo Dưỡng Và Kiểm Định Định Kỳ
Chỉnh áp xong không có nghĩa là công việc kết thúc mãi mãi. Trong môi trường hóa chất, van an toàn nhựa có thể bị tích tụ tinh thể hóa chất, muối, hoặc chất kết tủa ở ngõ ra, làm thay đổi hoặc kẹt áp suất cài đặt.
Tần suất kiểm tra: Theo các tiêu chuẩn an toàn công nghiệp, van an toàn nên được tháo ra, vệ sinh và kiểm định (kiểm tra lại Set pressure) định kỳ ít nhất 1 lần/năm. Với môi trường hóa chất đậm đặc, có tính kết tủa cao, chu kỳ này có thể rút ngắn xuống 6 tháng/lần.
Vệ sinh: Sử dụng nước sạch hoặc dung dịch tẩy rửa trung tính, tương thích với vật liệu nhựa (PVC, PVDF…) để rửa trôi cặn bám. Không dùng các vật cứng kim loại cạo rửa làm xước đế van.
Lưu hồ sơ: Ghi chép lại lịch sử cài đặt áp suất, dán tem kiểm định ghi rõ ngày tháng và mức áp suất đã cài đặt lên thân van để tiện theo dõi cho những lần bảo trì sau.
Lời Kết:
Việc cài đặt áp suất (Set pressure) cho van an toàn nhựa là một hạng mục công việc mang tính sống còn đối với sự an toàn của toàn bộ hệ thống đường ống và bơm hóa chất. Bằng cách hiểu rõ nguyên lý hoạt động, chuẩn bị kỹ lưỡng dụng cụ, tuân thủ nghiêm ngặt từng bước điều chỉnh lò xo trên hệ thống thử áp, và đặc biệt là nắm vững những tính chất cơ nhiệt của vật liệu nhựa, bạn hoàn toàn có thể đảm bảo van hoạt động với độ tin cậy cao nhất.
Hãy luôn ghi nhớ nguyên tắc: “An toàn là trên hết”. Bất cứ khi nào bạn cảm thấy không chắc chắn về việc cài đặt hoặc tình trạng của van, đừng ngần ngại tạm ngưng hệ thống và liên hệ với các kỹ sư chuyên môn hoặc nhà cung cấp để được hỗ trợ kiểm định. Chúc bạn thực hiện quy trình cài đặt thành công và an toàn!
