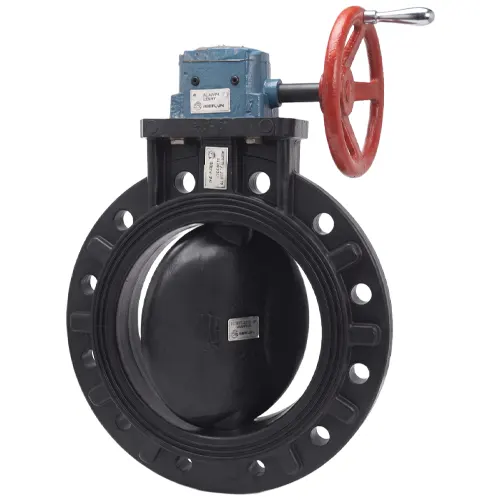

Van bướm nhựa tay quay hộp số Asung

Mô tả

Cập nhật lần cuối ngày 27/07/2026 lúc 09:57 sáng

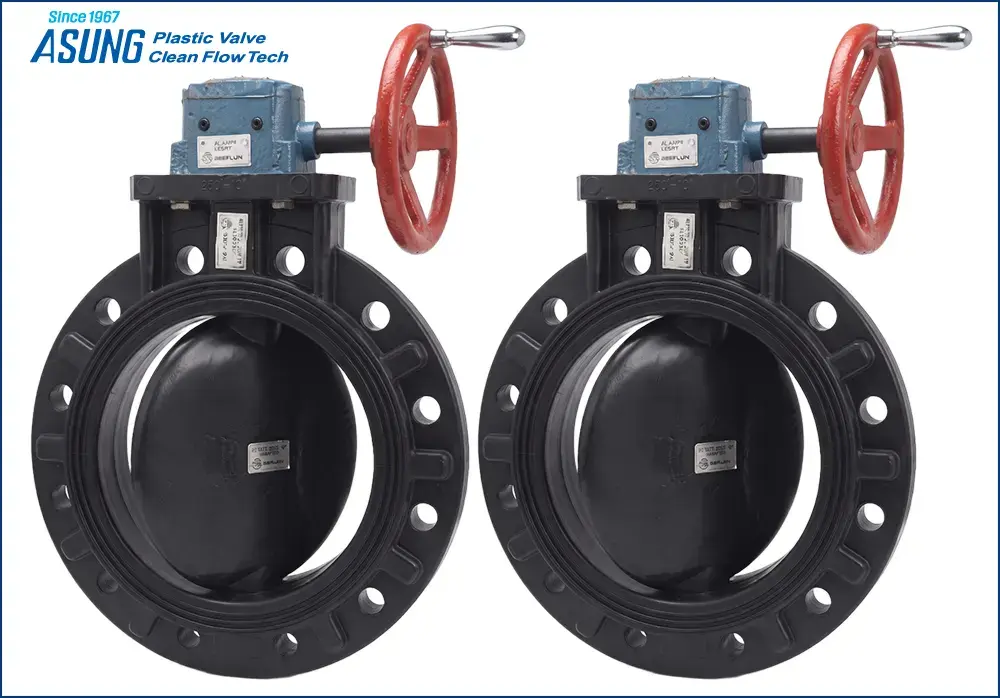

Van bướm nhựa tay quay hộp số Asung là loại van bướm được trang bị hộp số giảm tốc (Gear Box) giữa vô-lăng và trục van, giúp thao tác đóng/mở đĩa van nhẹ nhàng dù kích thước đường ống lớn. Van có dải kích thước rộng nhất trong nhóm van bướm nhựa Asung, từ Ø40 đến Ø600mm, áp suất làm việc từ 5 đến 10 kg/cm² tùy size, thân và đĩa van làm từ PVC, PP, C-PVC hoặc PVDF. Đây là lựa chọn bắt buộc cho các đường ống từ Ø200 trở lên vì lực xoay tay gạt thông thường không đủ để đóng/mở đĩa van kích thước lớn.

Van bướm nhựa tay quay hộp số Asung là 1 trong 4 biến thể thuộc dòng Van bướm nhựa Asung — thuộc danh mục Van nhựa Asung (Hàn Quốc).

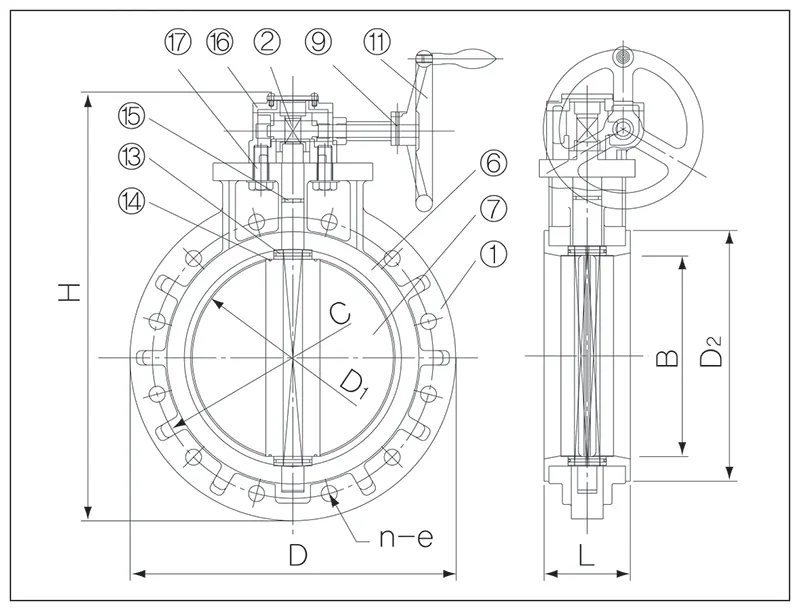

Cấu tạo & Vật liệu van bướm nhựa tay quay hộp số Asung

Điểm khác biệt cấu tạo lớn nhất so với bản tay gạt là cụm Gear Box bằng gang FC20 — bộ truyền động bánh răng giúp giảm lực xoay cần thiết, đồng thời có Locking Plate giữ cố định vị trí đĩa van ở bất kỳ góc mở nào (không chỉ đóng/mở hoàn toàn), cho phép dùng van hộp số để điều tiết lưu lượng ở mức trung gian.

Bảng thông số kích thước

Chú thích ký hiệu: D = đường kính mặt bích ngoài; D1 = đường kính vòng chia bu-lông; D2 = đường kính trong thân van; H = chiều cao tổng thể (tính đến đỉnh vô-lăng); L = chiều dài thân van; n-e = số lỗ bu-lông – đường kính lỗ (mm).

Lưu ý áp suất theo size: áp suất làm việc giảm dần khi kích thước tăng — đạt 10 kg/cm² cho size Ø40-Ø300, giảm còn 7 kg/cm² ở Ø350-Ø400, và 5 kg/cm² từ Ø450 trở lên. Cần đối chiếu đúng áp suất hệ thống trước khi chọn size.

Ưu Điểm của van bướm nhựa hộp số Asung

• Thao tác nhẹ nhàng dù đường kính lớn: hộp số giảm tốc giúp lực xoay vô-lăng nhỏ hơn nhiều lần so với xoay trực tiếp đĩa van.
• Điều tiết được lưu lượng trung gian: nhờ Locking Plate giữ cố định vị trí đĩa van ở bất kỳ góc mở nào, không chỉ đóng/mở hoàn toàn như bản tay gạt.
• Dải kích thước rộng nhất: duy nhất trong dòng van bướm nhựa Asung có thể lắp cho đường ống tới Ø600mm.
• Straight passage: thiết kế đĩa van mỏng, không gây sụt áp đáng kể khi mở hoàn toàn, phù hợp hệ thống có lưu lượng lớn.
• Vận hành ổn định lâu dài: hộp số bằng gang FC20 chịu tải tốt, giảm hao mòn cơ cấu truyền động so với thao tác tay trực tiếp.

Ứng dụng thực tế & Lưu ý khi chọn size

Van bướm nhựa hộp số Asung là lựa chọn tiêu chuẩn cho các đường ống chính (main line) trong nhà máy xử lý nước thải, hệ thống cấp nước công nghiệp quy mô lớn và các kênh dẫn hóa chất đường kính lớn — nơi van tay gạt không đủ khả năng thao tác hoặc không đảm bảo an toàn khi vận hành liên tục.

Khi chọn size cần đặc biệt lưu ý mốc áp suất giảm dần: với hệ thống có áp suất làm việc trên 7 kg/cm², chỉ nên dùng size Ø300 trở xuống; các size Ø350 trở lên chỉ phù hợp hệ thống áp suất thấp (dưới 7 kg/cm²). Ngoài ra, với size lớn (Ø400 trở lên), nên có giá đỡ (support) riêng cho thân van thay vì để toàn bộ trọng lượng dồn lên mặt bích đường ống, tránh biến dạng ống theo thời gian.

Bảng giá tham khảo van bướm nhựa hộp số Asung

Nhận báo giá chi tiết theo Ø →
