Van cổng dùng cho hệ thống chân không Asahi

Mô tả

Cập nhật lần cuối ngày 19/09/2026 lúc 08:19 sáng

Trong kỷ nguyên hiện đại hóa hạ tầng, việc quản lý và xử lý nước thải không chỉ dừng lại ở các hệ thống chảy tự do bằng trọng lực truyền thống. Sự ra đời của hệ thống thoát nước chân không (Vacuum Sewage) đã giải quyết bài toán khó cho các khu vực có địa hình bằng phẳng, ven biển, hay có mực nước ngầm cao. Tuy nhiên, công nghệ tiên tiến này lại đặt ra một thách thức cực kỳ khắc nghiệt đối với hệ thống đường ống và đặc biệt là các thiết bị đóng cắt: Chúng phải chịu được áp suất âm liên tục, chống lại sự chênh lệch áp suất đột ngột và phải đối mặt với môi trường hóa chất đậm đặc.

Đối diện với bài toán đó, Van cổng dùng cho hệ thống chân không (Gate Valve for Vacuum Sewage) của thương hiệu danh tiếng Asahi Yukizai (Nhật Bản) nổi lên như một “bảo chứng” kỹ thuật xuất sắc. Bỏ qua các vật liệu gang, thép dễ bị tổn thương bởi sự ăn mòn, Asahi mang đến một siêu phẩm van cửa bằng nhựa HI-PVC với thiết kế chuyên biệt. Bài viết này sẽ phân tích sâu sắc dưới góc độ kỹ thuật và cơ học lưu chất để giúp bạn hiểu vì sao van cổng nhựa Asahi lại là mảnh ghép hoàn hảo không thể thay thế cho hệ thống nước thải chân không của bạn.

Hệ thống thoát nước chân không (Vacuum Sewage) là gì và tại sao lại “Khó tính”?

Trước khi đi sâu vào cấu tạo của chiếc van nhựa Asahi này, chúng ta cần hiểu rõ “chiến trường” mà nó hoạt động. Không giống như hệ thống thoát nước tự chảy phụ thuộc vào độ dốc địa hình, hệ thống thoát nước chân không sử dụng sự chênh lệch áp suất để hút nước thải và không khí từ các điểm thu gom về trạm xử lý trung tâm.

Một trạm bơm chân không sẽ duy trì áp suất âm (thường từ -0.5 đến -0.7 bar) trong toàn bộ mạng lưới đường ống. Khi một van thu gom mở ra, chênh lệch áp suất giữa khí quyển và bên trong đường ống sẽ tạo ra một lực hút mạnh mẽ, kéo theo dòng nước thải di chuyển với tốc độ rất cao (lên tới 4-6 m/s).

Chính cơ chế vật lý này tạo ra 3 thử thách chí mạng đối với các loại van thông thường:

1. Khả năng duy trì độ kín khít dưới áp suất âm (Vacuum Sealing): Ở hệ thống áp suất dương, lực của nước đẩy vào đĩa van giúp tăng cường độ kín. Nhưng ở áp suất âm, lực hút có xu hướng kéo ngược các gioăng cao su và chi tiết cơ khí ra khỏi vị trí ban đầu. Nếu van không có cấu trúc ngàm giữ gioăng chuyên dụng, không khí bên ngoài sẽ bị hút ngược vào hệ thống, làm sụt giảm áp suất chân không và gây tê liệt toàn bộ trạm bơm.
2. Sức tàn phá của khí H2S và ăn mòn hóa học: Nước thải sinh hoạt và công nghiệp khi lưu hầm kín sẽ sinh ra khí Hydro Sulfide (H2S), một tác nhân ăn mòn cực mạnh. H2S dễ dàng oxy hóa các kim loại như gang, thép, tạo ra các lớp gỉ sét rỗ mặt. Trong môi trường áp suất âm, các hạt gỉ sét này dễ bị bong tróc, cuốn vào dòng chảy và làm xước gioăng làm kín của van.
3. Hiện tượng va đập và mài mòn cơ học: Tốc độ dòng chảy cao cuốn theo dị vật, rác thải cứng, cát đá tạo ra lực ma sát mài mòn liên tục lên đáy van và đĩa van.

Với những đặc thù khắc nghiệt này, các loại van cổng kim loại truyền thống thường bộc lộ điểm yếu chết người chỉ sau 1-2 năm vận hành. Đó là lúc công nghệ vật liệu nhựa của Asahi lên tiếng.

Các Dòng van cổng Asahi khác: Van Cổng Đệm Mềm Type 66, Van cổng đệm mềm Type-S Ty Nổi (Outside Screw Round Handle), Van cổng tay quay tròn Type-P,…

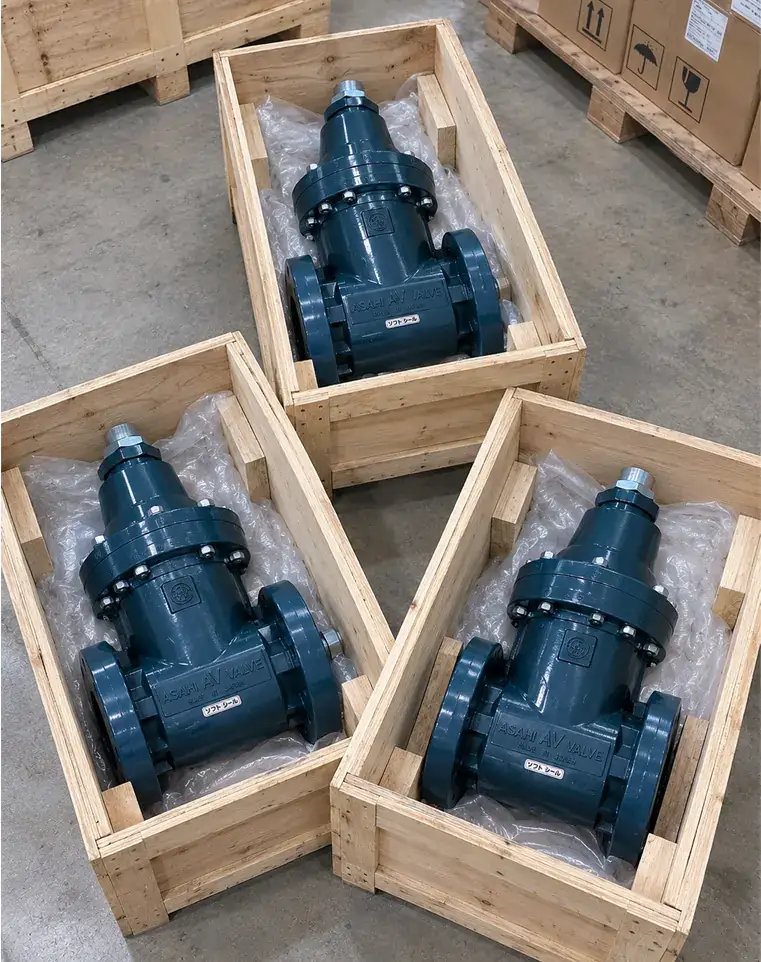

Giải mã sức mạnh của van cổng nhựa Asahi dành riêng cho hệ thống Chân không

Là tập đoàn tiên phong trên thế giới về van nhựa dẻo (Thermoplastic Valves), Asahi Yukizai đã thiết kế một dòng van cổng chuyên dụng (Gate Valve for Vacuum Sewage) với những cải tiến vật lý và hóa học vượt trội.

1. Vật Liệu HI-PVC (High Impact PVC): “Tấm Khiên” Chống Ăn Mòn Tuyệt Đối

Thay vì sử dụng gang đúc hay thép carbon, toàn bộ thân van và đĩa van của Asahi được chế tạo từ HI-PVC (High Impact Polyvinyl Chloride) – một loại nhựa uPVC được gia cường để tăng khả năng chịu va đập (impact resistance) cực cao.

• Đặc tính chống ăn mòn: HI-PVC trơ hoàn toàn với các axit hữu cơ, kiềm, muối mặn và đặc biệt là khí H2S sinh ra trong nước thải. Dù van bị ngâm trong hố ga ngập nước hay chôn ngầm dưới đất chua mặn, quá trình oxy hóa là không thể xảy ra. Tuổi thọ vật liệu của thân van có thể kéo dài hàng chục năm mà không hề suy giảm độ dày cơ học.
• Trọng lượng tối ưu: Vật liệu nhựa giúp van Asahi chỉ nặng bằng khoảng 1/3 đến 1/5 so với van gang cùng kích cỡ. Điều này giảm tải trọng tĩnh lên hệ thống ống nhựa xung quanh, ngăn ngừa hiện tượng võng ống và nứt bứt mối nối, đồng thời tiết kiệm chi phí nhân công và máy móc khi thi công trong các không gian hẹp.

2. Công Nghệ Đệm Làm Kín Mềm (Soft Seal) Chống Lọt Khí Dưới Áp Suất Âm

Trong môi trường chân không, “kẻ thù” lớn nhất là sự rò rỉ khí (air leakage). Van cổng Asahi giải quyết triệt để vấn đề này bằng thiết kế Soft Seal (đệm mềm).

Lưỡi van (Wedge) được bọc một lớp cao su chất lượng cao (thường là EPDM hoặc SBR tùy chọn) có khả năng đàn hồi và phục hồi hình dáng xuất sắc. Khác với van cửa đồng hay thép với cơ chế làm kín “kim loại – kim loại” đòi hỏi bề mặt phải nhẵn tuyệt đối (dễ bị phá hủy bởi cát sỏi), đệm cao su của Asahi có thể ôm trọn và “nuốt” các hạt sạn nhỏ bám trên bề mặt mà vẫn duy trì độ kín vách 100%.

Cấu trúc ngàm cao su được thiết kế chuyên biệt để triệt tiêu hiện tượng tuột gioăng khi áp suất bên trong ống sụt giảm đột ngột xuống mức âm, đảm bảo không có bất kỳ dòng không khí ngoại lai nào lọt qua cụm đóng mở.

3. Thiết Kế Lòng Van Phẳng, Trơn Láng (Smooth / Cavity-free Flow)

Nếu bạn đã từng mổ xẻ một chiếc van cổng gang cũ, bạn sẽ thấy ở rãnh dưới đáy van thường có một khe hõm (recess) để đĩa van cắm xuống. Trong hệ thống nước thải, khe hõm này chính là “huyệt đạo tử thần” – nơi bùn đất, rác thải, cặn bã tích tụ lâu ngày khiến van không thể đóng kín hoàn toàn, dẫn đến kẹt đĩa van.

Van cổng Asahi cho hệ thống chân không sở hữu lòng van thiết kế phẳng hoàn toàn. Bề mặt bên trong của chất liệu HI-PVC được gia công nhẵn bóng như gương, triệt tiêu ma sát thành ống (minimal pressure drop). Khi đĩa van nâng lên, dòng chảy nước thải sẽ cuốn trôi mọi cặn bẩn, không để lại không gian cho dị vật lắng đọng, giữ cho hiệu suất lưu thông đạt mức tối đa và loại trừ hoàn toàn nguy cơ kẹt van.

4. Trục Van Cách Ly Hoàn Toàn Với Lưu Chất (Non-exposed Stem Thread)

Tại Asahi, chi tiết ren của trục van (Stem screw) được thiết kế dạng chìm và cách ly hoàn toàn với dòng lưu chất bên dưới qua hệ thống O-ring thông minh. Điều này mang ý nghĩa vật lý đặc biệt:

• Rác thải, tóc sợi, nilon từ nước bẩn không thể cuốn vào ren trục làm kẹt cơ cấu vặn.
• Hóa chất không có cơ hội tiếp xúc với trục kim loại (nếu có bên trong tay quay) để gây gỉ sét cơ cấu truyền động.

Phần trục còn được trang bị nắp đậy chắn bụi và tích hợp vòng chỉ thị độ mở (Opening Indicator) ngay dưới vô lăng quay, giúp kỹ thuật viên dễ dàng quan sát van đang đóng hay mở bao nhiêu phần trăm từ xa mà không cần thao tác trực tiếp.

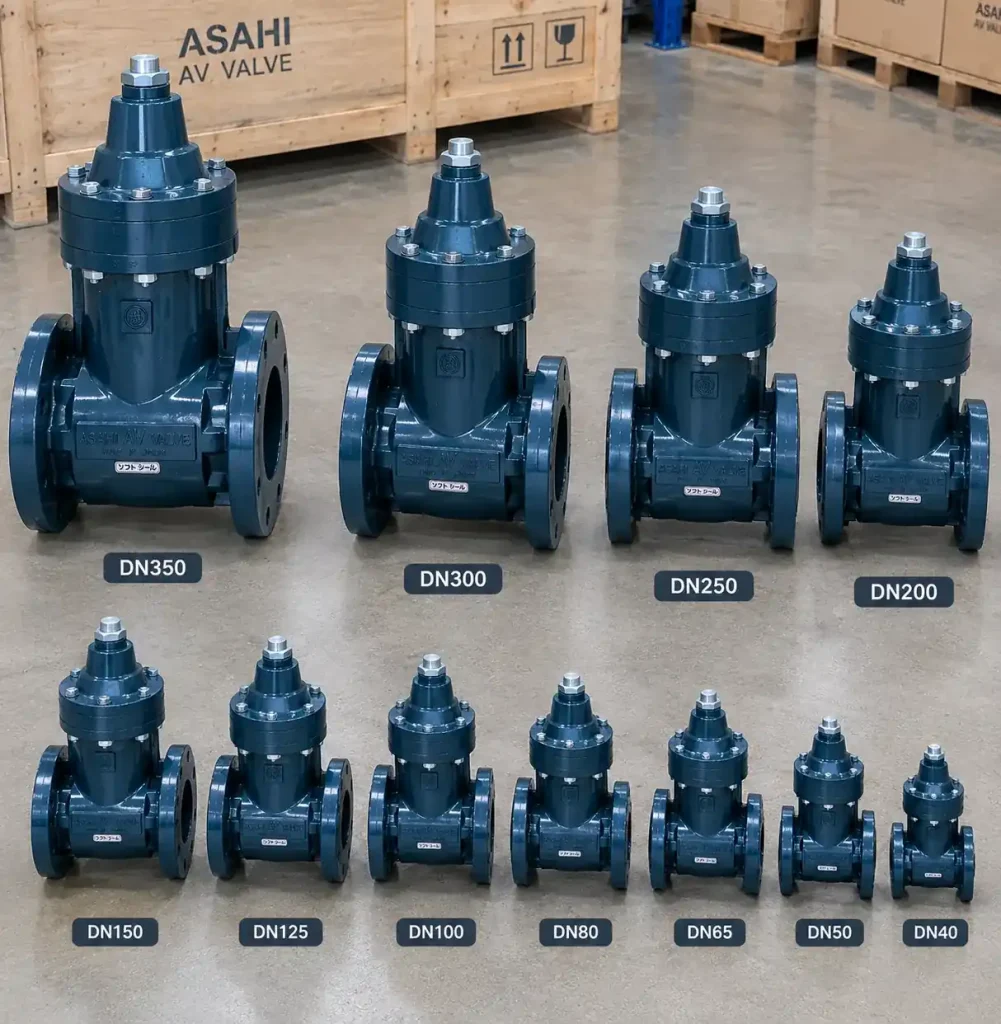

Chi Tiết Dải Kích Thước (Size Range) Của Van Cổng Nhựa Asahi Hệ Chân Không

Trong thiết kế hạ tầng thoát nước chân không, việc lựa chọn đúng kích thước van (Nominal Size/DN) có ý nghĩa quyết định đến việc duy trì vận tốc dòng chảy (để cuốn trôi rác bẩn) và hạn chế hiện tượng tổn thất áp suất chân không.

Thương hiệu Asahi Yukizai (Nhật Bản) cung cấp dải kích thước rất đa dạng cho dòng van cổng nhựa HI-PVC, đáp ứng trọn vẹn từ các nhánh thu gom nước thải đường kính nhỏ cho đến các trục ống chính dẫn về trạm bơm chân không trung tâm:

Bảng Thông Số Dải Kích Thước Tiêu Chuẩn

Dải kích thước tiêu chuẩn của van cổng nhựa Asahi thường dao động từ DN35 (1-1/4″) đến DN350 (14″):

(Lưu ý: Đối với các dự án đặc thù đòi hỏi kích thước lớn hơn như DN400 – 16″, Asahi có thể sản xuất theo đơn đặt hàng kỹ thuật riêng).

Tiêu Chuẩn Kết Nối Mặt Bích Sẵn Có Theo Dải Kích Thước

Để kết nối đồng bộ với các tiêu chuẩn đường ống nhựa khác nhau trên thế giới (JIS, ANSI, DIN), dải van cổng nhựa Asahi được đúc chuẩn mặt bích tích hợp liền thân (Integral Flange) với các chuẩn lỗ bu-lông:

• Tiêu chuẩn Nhật Bản (JIS): JIS 10K (Chuẩn phổ biến nhất tại thị trường Việt Nam và Đông Nam Á).
• Tiêu chuẩn Mỹ (ANSI): ANSI Class 150.
• Tiêu chuẩn Châu Âu (DIN/ISO): PN10 / PN16.

Nguyên Tắc Kỹ Thuật Khi Chọn Kích Thước Van Cho Hệ Thống Chân Không

Khác với hệ thống cấp nước áp suất dương (nơi van thường chọn bằng kích thước đường ống), hệ thống thoát nước chân không yêu cầu tính toán kích thước van vô cùng khắt khe dựa trên các tham số cơ học lưu chất:

1. Kháng Hiện Tượng Lọt Khí (Air Pocketing): Nếu chọn van kích thước quá lớn so với lưu lượng thực tế, tốc độ dòng hỗn hợp (Khí + Nước thải) bị sụt giảm xuống dưới mức tối thiểu (). Điều này làm nước đọng lại ở đáy van, làm hỏng dải áp suất âm của hệ thống.
2. Đồng Bộ Lòng Van Với Đường Ống (Full Bore Design): Mọi kích thước van cổng Asahi trong dải từ DN40 – DN350 đều đạt thiết kế Full Bore (Lòng van mở hoàn toàn 100%). Điều này nghĩa là đường kính trong của van đúng bằng đường kính trong của ống nhựa, giúp không gây thu hẹp dòng chảy (No Restriction), tránh hiện tượng tạo xoáy và dồn rác gây tắc nghẽn ở các size nhỏ như DN50 – DN100.
3. Mô-men Xoắn Vận Hành (Operating Torque) Theo Kích Thước:
   • Các size từ DN40 đến DN150: Vận hành cực kỳ nhẹ nhàng bằng tay quay tiêu chuẩn (Handwheel) nhờ hệ thống ren truyền lực độ chính xác cao của Asahi.
   • Các size lớn từ DN200 đến DN350: Để chống lại lực hút chênh lệch áp suất chân không lớn tác động lên bề mặt đĩa van rộng, Asahi tích hợp thêm Hộp số trợ lực (Bevel Gearbox) hoặc hỗ trợ mặt bích kết nối với Bộ truyền động điện/khí nén (Actuator).

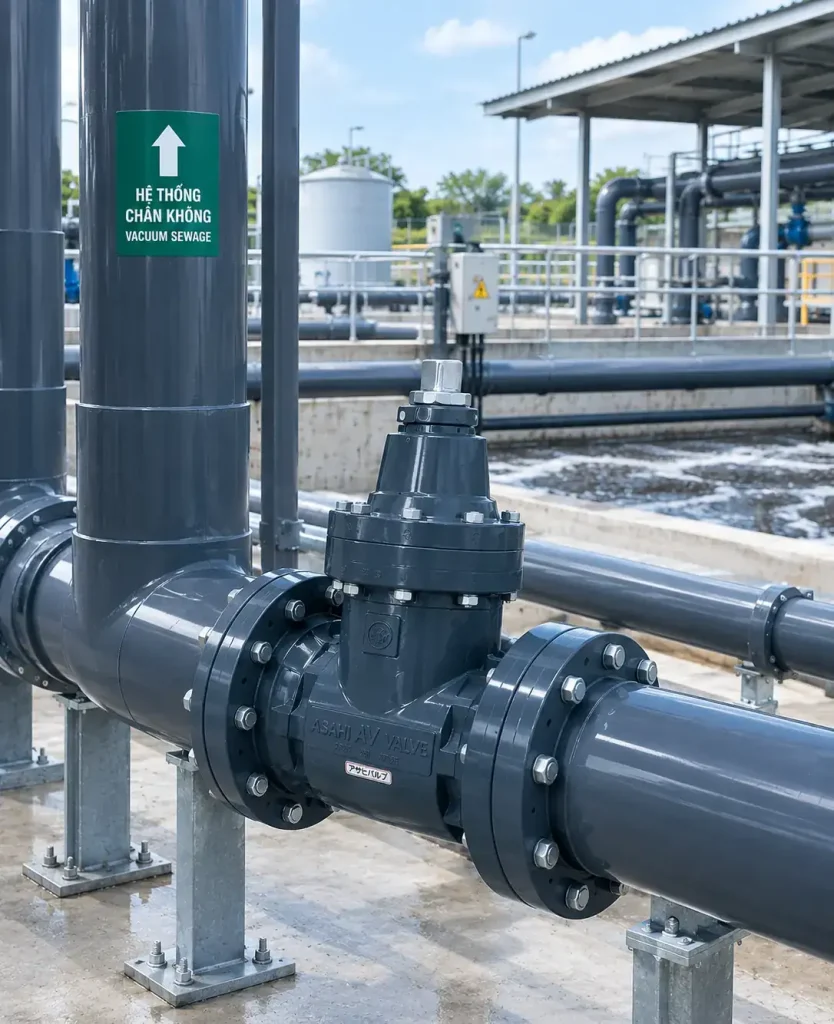

Ứng Dụng Thực Tế – Nơi Van Cổng Nhựa Asahi Phát Huy Tối Đa Sức Mạnh

Dòng van cổng dành cho hệ thống chân không của Asahi Yukizai hiện đang là sự lựa chọn tiêu chuẩn (Standard specification) trong các dự án hạ tầng mang tính biểu tượng và khắc nghiệt:

• Các khu nghỉ dưỡng (Resort), khách sạn ven biển: Nơi địa hình rất bằng phẳng, mực nước ngầm cao không thể đào hố ga sâu cho mạng lưới tự chảy. Đặc biệt, môi trường đất nhiễm mặn ven biển phá hủy van kim loại cực kỳ nhanh chóng.
• Hệ thống thu gom nước rỉ rác (Landfill Leachate): Các bãi chôn lấp rác thải tập trung sinh ra lượng nước rỉ rác với độ pH biến thiên liên tục, đậm đặc hóa chất và chất hữu cơ. Asahi HI-PVC là một trong số ít vật liệu chống chọi được sự tàn phá này.
• Khu đô thị thông minh (Smart Cities): Ứng dụng công nghệ hút chân không để thu gom rác và nước thải thông qua đường ống ngầm đường kính nhỏ, đòi hỏi các van cổng cách ly không rò rỉ, bảo hành hàng chục năm không cần đào xới đường.

Câu Hỏi Thường Gặp Về Van Cổng Nhựa Asahi Hệ Chân Không
