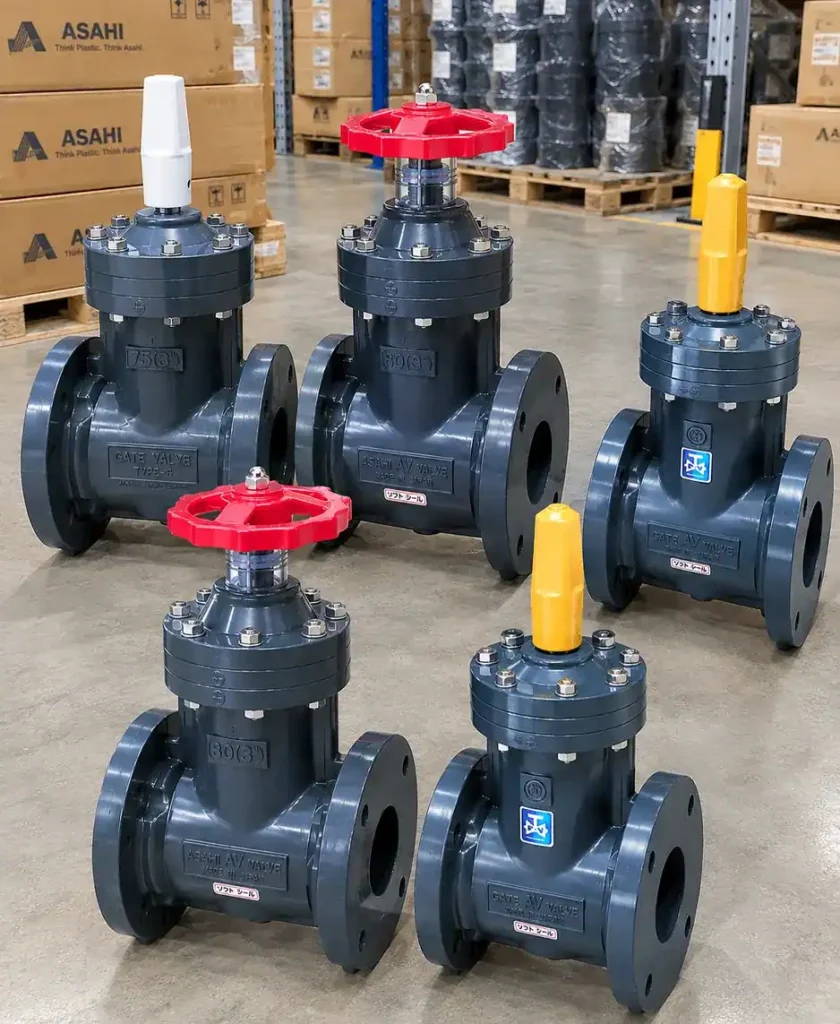

Van cổng nhựa Asahi

Trong các hệ thống đường ống công nghiệp, từ xử lý nước thải, hóa chất đến môi trường nước biển khắc nghiệt, việc lựa chọn đúng loại van đóng cắt là yếu tố quyết định đến sự an toàn và tính toàn vẹn của toàn bộ hệ thống. Trong đó, van cổng nhựa (Gate Valve) nổi lên như một giải pháp tối ưu cho những đường ống yêu cầu lưu lượng chảy thẳng, tổn thất áp suất thấp và khả năng chống ăn mòn tuyệt đối.

Bài viết chi tiết này sẽ bóc tách mọi khía cạnh kỹ thuật, cũng như cho bạn hiểu rõ hơn về van cổng nhựa Asahi.

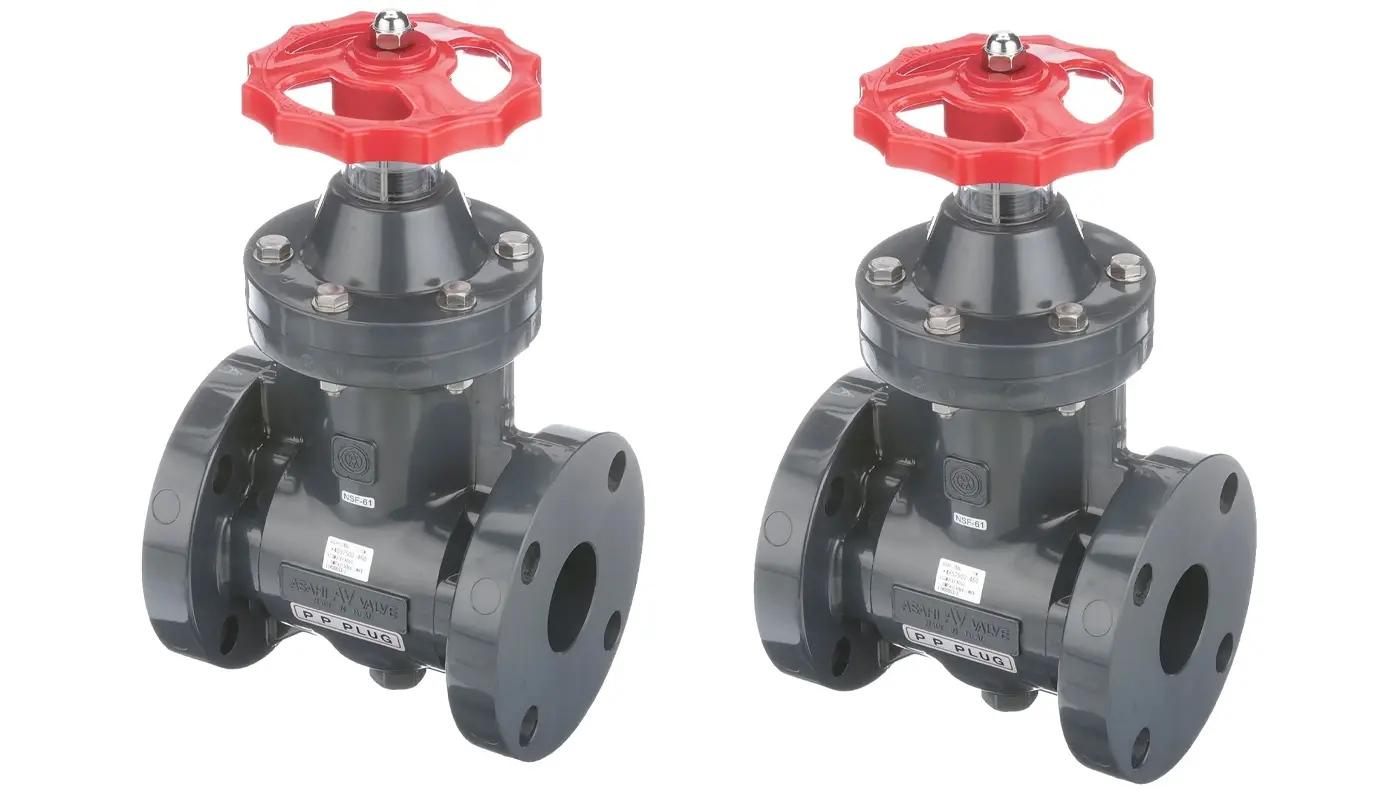

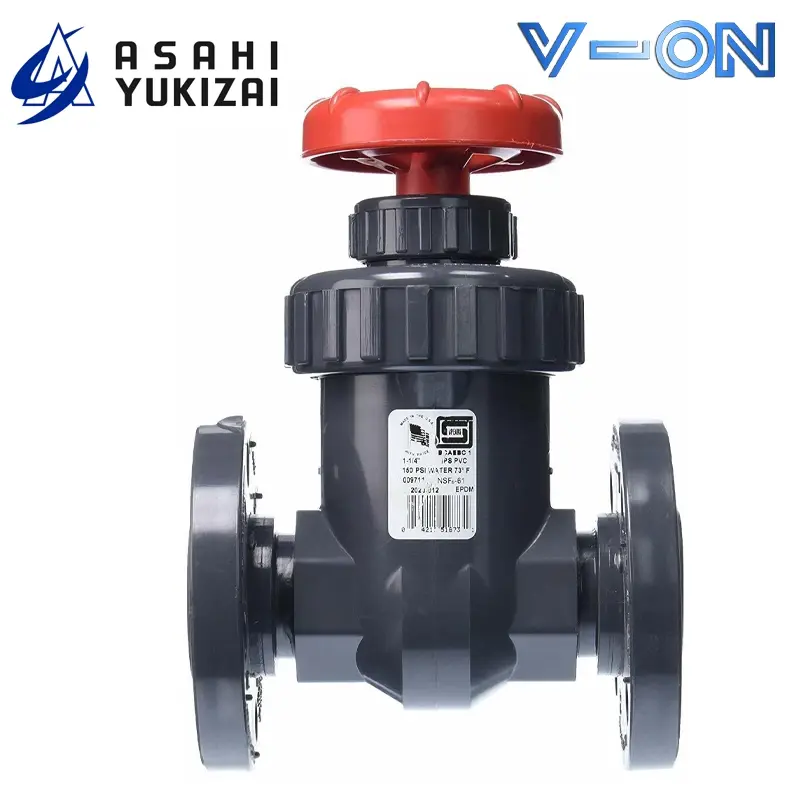

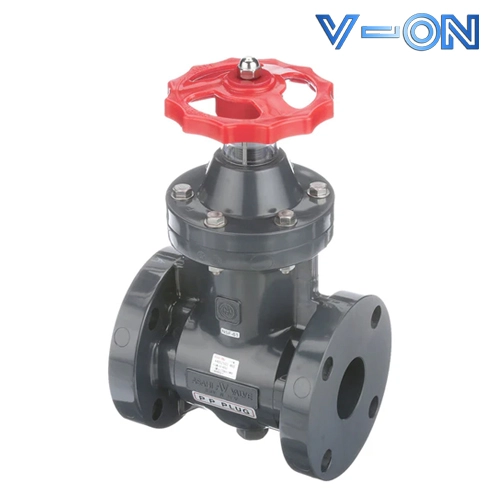

Van Cổng nhựa Asahi là gì?

Van cổng nhựa (hay còn gọi là van cửa nhựa) là một thiết bị cơ học được thiết kế chủ yếu cho nhiệm vụ đóng/mở hoàn toàn (On/Off) dòng lưu chất, không dùng để điều tiết lưu lượng.

Khác với van bi, việc để một chiếc van ở góc mở bán phần (ví dụ 45 độ) nhằm mục đích tiết lưu sẽ kích hoạt một chuỗi các phản ứng vật lý bất lợi bên trong thân van. Dòng lưu chất khi bị ép qua khe hẹp sẽ gia tăng vận tốc đột ngột, tạo ra hiện tượng xâm thực (cavitation), rung chấn, và mài mòn cục bộ cực kỳ nghiêm trọng lên đĩa van. Do đó, van cổng Asahi được thiết kế với triết lý tối ưu hóa cho trạng thái đóng hoặc mở 100%. Khi mở hoàn toàn, đĩa van rút hẳn lên trên, trả lại một đường ống trơn tru, không gây cản trở, không làm giảm áp suất (pressure drop), bảo toàn nguyên vẹn động năng của dòng chảy.

Asahi Yukizai (Asahi AV), được thành lập vào năm 1945 tại Nhật Bản, là nhà tiên phong trên toàn cầu trong việc phát triển và sản xuất van nhựa công nghiệp.

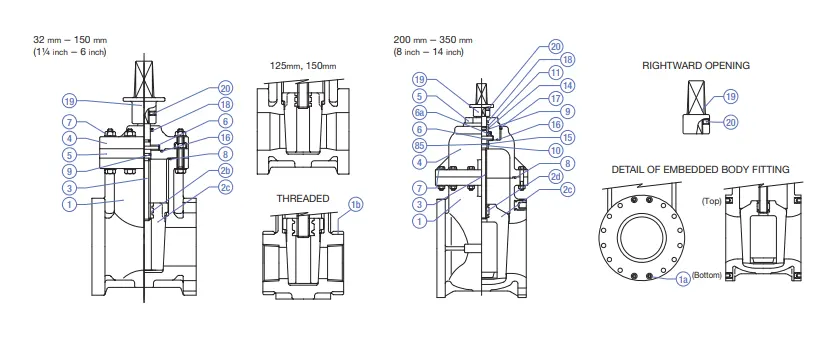

Chi tiết cấu tạo Van cổng nhựa Asahi

Một chiếc van cổng nhựa Asahi AV tiêu chuẩn là một cỗ máy cơ học hoàn chỉnh gồm các bộ phận chính sau:

1. Thân van (Body): Khối nhựa nguyên sinh đúc nguyên khối, chịu áp lực chính của toàn bộ hệ thống. Thân van Asahi thường được đúc rất dày dặn để chống lại hiện tượng “biến dạng từ từ” (creep) của nhựa dưới áp lực lâu ngày.
2. Nắp van (Bonnet): Phần nắp phía trên, được bắt bulong hoặc kết nối ren với thân van, tạo không gian để rút đĩa van lên khi mở.
3. Đĩa van (Gate/Wedge): Phần cốt lõi ngăn dòng chảy. Asahi thiết kế đĩa van dạng nêm linh hoạt (flexible wedge) hoặc nêm đặc (solid wedge) tùy model, giúp đĩa van tự căn chỉnh độ khít kể cả khi thân van có sự giãn nở nhiệt nhẹ.
4. Trục van (Stem): Thanh truyền động kết nối tay quay và đĩa van. Thường làm bằng nhựa cứng lõi thép hoặc Inox 304/316 bọc nhựa để tăng độ cứng cáp chống xoắn (torsion).
5. Tay quay (Handwheel): Vô lăng thao tác, thường có màu đỏ hoặc xanh đặc trưng của Asahi.
6. Hệ thống làm kín (O-rings / Gaskets): Sử dụng các loại cao su cao cấp như EPDM, FKM (Viton), PTFE đảm bảo hóa chất không rò rỉ ra trục van hoặc các mặt bích kết nối.

Các loại van cổng Asahi mà V-ON đang cung cấp

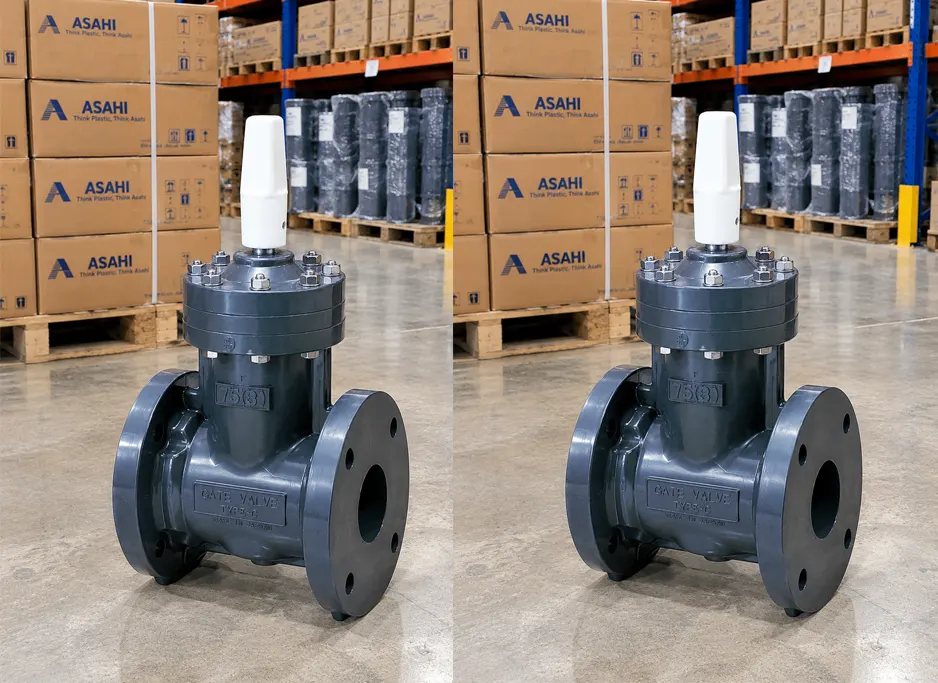

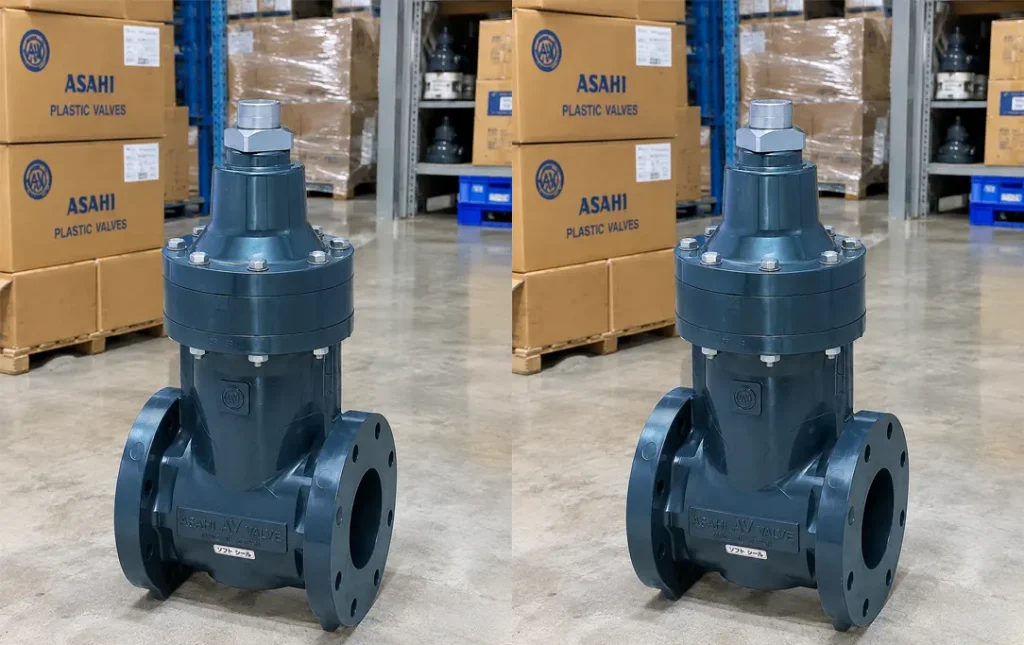

Van cổng dùng cho hệ thống chân không (For vacuum sewage)

Đây là dòng van cửa được Asahi tinh chỉnh đặc biệt, thiết kế chuyên dụng cho các hệ thống hút chân không, thu gom nước thải hoặc các đường ống thường xuyên chịu áp suất âm.

• Khả năng chịu áp suất âm ưu việt: Cấu trúc van được gia cố để không bị biến dạng dưới lực hút chân không, đồng thời ngăn chặn tuyệt đối tình trạng rò rỉ không khí từ ngoài vào trong hoặc rò rỉ chất lỏng từ trong ra ngoài theo cả hai chiều dòng chảy.
• Thiết kế dòng chảy tối ưu: Bề mặt kênh chảy bên trong thân van cực kỳ trơn tru, hoàn toàn không có rãnh cản hay điểm trũng (nơi rác thải, cặn bã có thể tích tụ). Điều này giúp giảm thiểu tổn thất áp suất và triệt tiêu nguy cơ kẹt van.
• Đệm mềm chống rò rỉ: Bộ phận đệm được làm từ vật liệu đàn hồi (soft seal), đảm bảo độ kín nước xuất sắc ngay cả khi lưu chất có lẫn một chút tạp chất rắn.
• Ren ty cách ly: Phần ren của ty van được cách ly hoàn toàn với dòng môi chất, ngăn chặn hiện tượng ăn mòn hóa học và bảo vệ cơ cấu truyền động, giúp thao tác đóng/mở luôn nhẹ nhàng.
• Kích thước và không gian: Dải kích thước từ DN32 đến DN200. Thiết kế van vô cùng nhỏ gọn, là giải pháp lý tưởng cho những không gian lắp đặt chật hẹp như hầm hố ga, rãnh kỹ thuật.

Dòng van cổng Type-P

Dòng Type-P là mẫu van cổng nhựa tiêu chuẩn, có độ bền cơ học cao, chịu va đập tốt và thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý hóa chất cơ bản. V-ON cung cấp hai biến thể điều khiển chính cho dòng này:

Van cổng tay quay tròn Type-P

• Sử dụng vô lăng (tay quay) truyền thống để thao tác đóng/mở.
• Phù hợp cho các vị trí lắp đặt nổi, không gian thao tác mở rộng rãi, giúp người vận hành dễ dàng tác dụng lực xoắn để điều tiết dòng chảy.

Van cổng nắp chụp Type-P (Cap Type)

• Thay vì dùng tay quay tròn, bộ phận điều khiển được thiết kế dưới dạng nắp chụp hình vuông hoặc lục giác.
• Để vận hành, người dùng cần sử dụng một tay vặn (cờ lê chóp) chuyên dụng. Dòng van này cực kỳ hữu ích khi lắp đặt ngầm dưới đất (qua các hộp bảo vệ) hoặc ở những khu vực công cộng cần hạn chế người lạ tự ý can thiệp, vặn mở van.

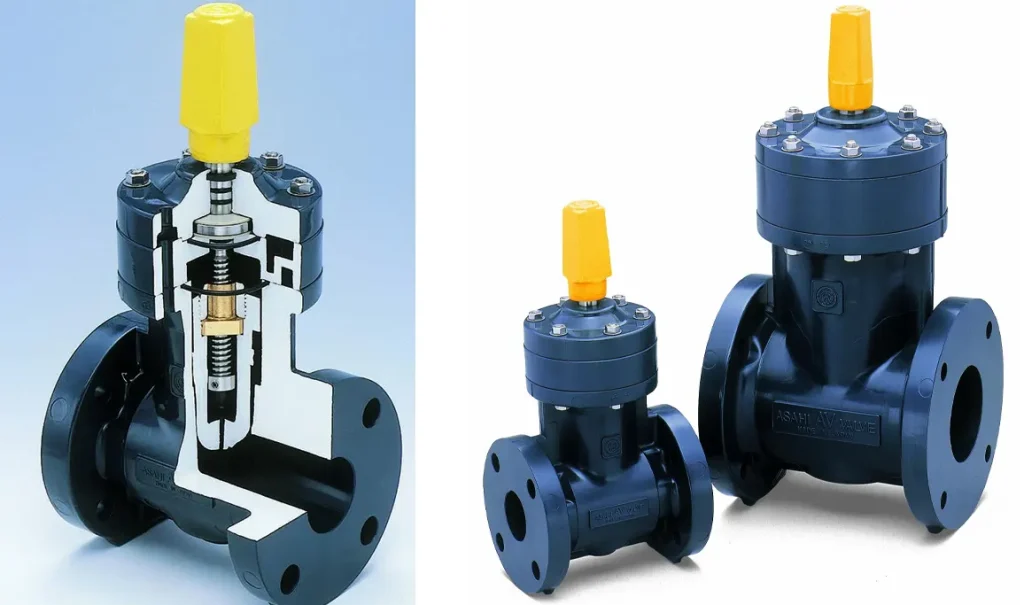

Van cổng đệm mềm Type 66

Van cổng Type 66 là một bước tiến trong công nghệ chế tạo van cửa nhựa, tập trung vào khả năng đóng kín hoàn toàn (bubble-tight shut-off) nhờ thiết kế đệm đàn hồi.

• Kiểu dáng: Thường được sản xuất dưới dạng nắp chụp (Cap) để tối ưu cho các mạng lưới cấp nước ngầm.
• Kích thước linh hoạt: Cung cấp dải size từ DN32 đến DN150 (1 1/4″ đến 6″).
• Đặc tính kỹ thuật: Lưỡi cắt (đĩa van) được bọc một lớp đệm mềm (như EPDM hoặc FKM). Khi đóng, lớp đệm này sẽ bị ép chặt vào thân van, lấp đầy mọi kẽ hở hoặc bao bọc lấy những hạt cặn nhỏ xíu còn sót lại trên rãnh van.
• Ứng dụng thực tiễn: Là sự lựa chọn hàng đầu cho các mạng lưới phân phối nước sạch, nước sinh hoạt khu đô thị – nơi yêu cầu các tiêu chuẩn về rò rỉ cực kỳ khắt khe và không cho phép thất thoát nước.

Dòng van cổng đệm mềm Type-S

Dòng Type-S mang đến sự linh hoạt tối đa trong thiết kế cơ khí của ty van (trục van), chia làm hai phân loại rõ rệt để kỹ sư dễ dàng lựa chọn dựa trên yêu cầu của hệ thống ống.

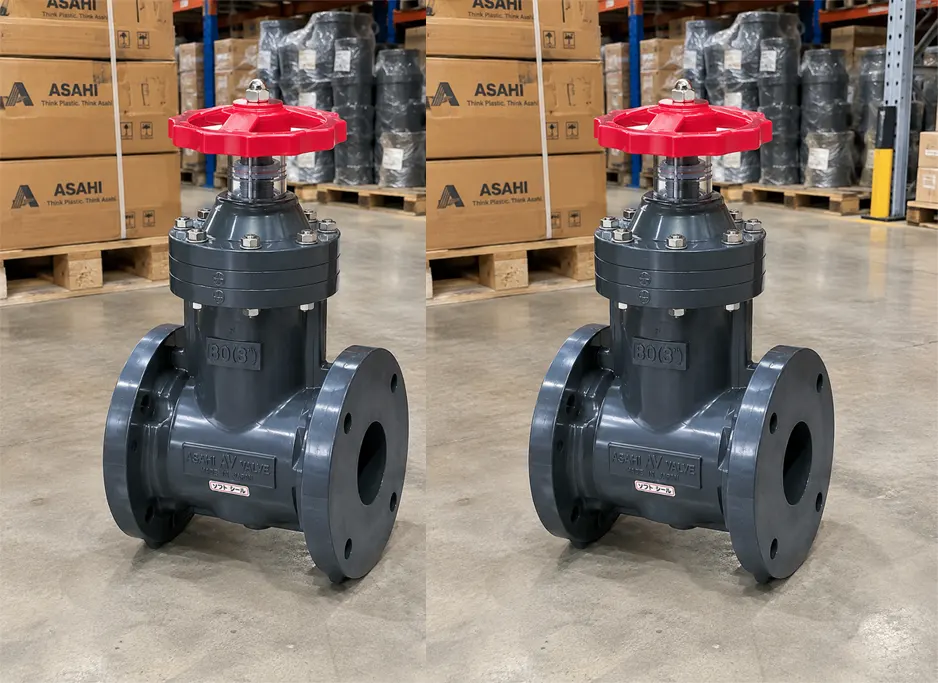

Van cổng đệm mềm Type-S Ty Nổi (Outside screw round handle)

• Đặc điểm nhận diện: Ren của trục van nằm ở phía ngoài, phần trên của nắp van (Outside Screw). Khi quay vô lăng để mở van, trục van sẽ chuyển động tịnh tiến nhô lên cao.
• Ưu điểm: Kỹ sư vận hành có thể nhìn bằng mắt thường để biết chính xác trạng thái của van (đang đóng hay mở) dựa vào chiều cao của phần ty nổi lên. Đồng thời, ren ty nằm ngoài môi chất nên hoàn toàn không bị hóa chất trong ống ăn mòn, rất thuận tiện cho việc tra dầu mỡ bảo dưỡng.
• Nhược điểm nhỏ: Yêu cầu không gian phía trên van phải đủ cao để ty van có thể trồi lên tối đa.

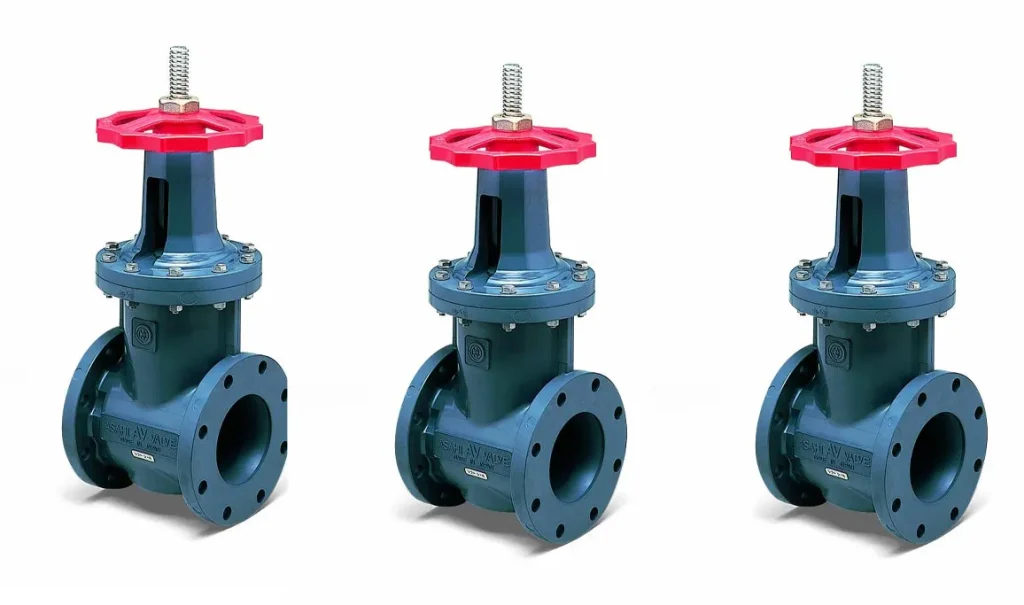

Van cổng đệm mềm Type-S Ty Chìm (Inside screw round handle)

• Đặc điểm nhận diện: Phần ren trục van nằm gọn bên trong thân van (Inside Screw). Khi vặn vô lăng, đĩa van sẽ di chuyển lên xuống dọc theo trục, nhưng bản thân trục van không hề thay đổi chiều cao.
• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, không đòi hỏi khoảng không gian thừa phía trên. Đây là giải pháp hoàn hảo cho các hệ thống đường ống chằng chịt hoặc trong các trạm bơm có trần thấp.
• Lưu ý: Ren van tiếp xúc với lưu chất bên trong, do đó cần đảm bảo lưu chất không có tính bám dính cao gây kẹt ren, hoặc người vận hành cần ghi nhớ số vòng quay để xác định trạng thái đóng/mở.

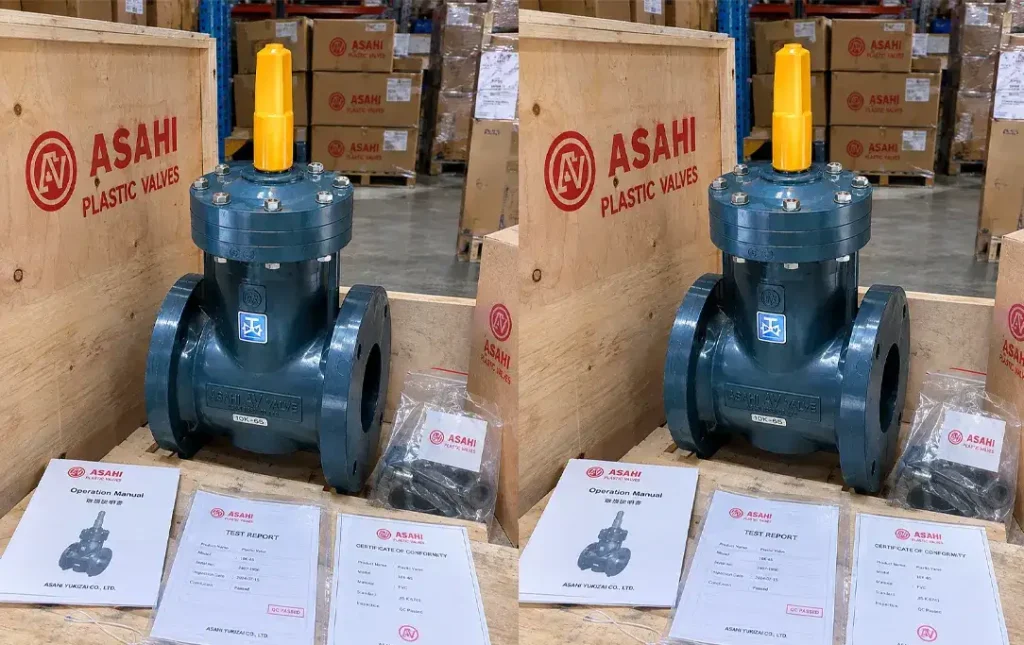

Hướng dẫn mua van cổng nhựa Asahi chính hãng – V-ON

Việc mua phải van Asahi giả hoặc hàng tồn kho lâu năm (bị lão hóa nhựa) có thể gây ra những thảm họa rò rỉ hóa chất nghiêm trọng. Để đảm bảo an toàn tuyệt đối và trải nghiệm dịch vụ chuyên nghiệp, V-ON chính là điểm đến tin cậy của các nhà thầu và kỹ sư nhà máy.

Tại sao nên mua van Asahi tại V-ON?

Cam kết 100% Chính hãng: V-ON cung cấp đầy đủ giấy tờ CO (Chứng nhận xuất xứ từ Nhật Bản/nhà máy Asahi) và CQ (Chứng nhận chất lượng).

Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại V-ON không chỉ là người bán hàng, mà là những chuyên gia về cơ lưu chất. Chúng tôi sẽ phân tích áp suất, nhiệt độ, loại hóa chất của bạn để chọn ra chuẩn vật liệu (HI-PVC, CPVC hay PVDF) và loại gioăng (EPDM hay PTFE) phù hợp nhất, tránh tình trạng “mua sai dùng hỏng”.

Kho hàng sẵn có, đa dạng kích thước: Sẵn sàng đáp ứng ngay các dự án cần tiến độ gấp.

Chính sách hậu mãi tạo V-ON (Giá trị dài lâu): V-ON không bỏ rơi khách hàng sau khi bán. Chúng tôi hỗ trợ hướng dẫn lắp đặt tại công trình, bảo hành dài hạn và cung cấp phụ tùng thay thế (gioăng, tay quay, trục van) chính hãng trọn đời dự án.

Các câu hỏi thường gặp về van cổng nhựa Asahi

Tôi có thể dùng van cổng nhựa Asahi để điều tiết lưu lượng (tiết lưu) được không?

Trả lời: Tuyệt đối KHÔNG. Như đã phân tích về mặt vật lý lưu chất, van cổng chỉ được dùng để đóng hoàn toàn hoặc mở hoàn toàn. Việc để van ở góc mở bán phần (ví dụ 30, 45 độ) sẽ kích hoạt chuỗi phản ứng bất lợi: dòng chảy bị thắt cổ chai, tạo áp lực lớn chém vào mặt đĩa van, gây rung lắc mạnh, phá hủy gioăng làm kín và làm xước vĩnh viễn bề mặt tiếp xúc. Nếu cần điều tiết, bạn hãy tham khảo dòng van bướm nhựa hoặc van màng Asahi.

Sự khác biệt giữa tay quay (Round Handle) và nắp chụp (Cap) là gì?

Trả lời: Tay quay (Round Handle) dành cho các vị trí lắp đặt nổi, người vận hành trực tiếp dùng tay để xoay vô lăng. Nắp chụp (Cap) thiết kế dạng một trụ vuông/lục giác nhỏ, chuyên dùng cho các van chôn ngầm dưới đất. Người ta sẽ dùng một thanh tuýp dài (T-key) cắm từ trên mặt đất xuống khớp với nắp chụp để đóng mở mà không cần đào bới hay chui xuống cống.

Nên chọn dòng ty nổi (Outside screw) hay ty chìm?

Trả lời: Ty nổi là ưu tiên số 1 nếu không gian phía trên van rộng rãi. Nó cho phép bạn nhìn bằng mắt thường là biết van đang đóng hay mở (ty trồi lên cao là mở). Hơn nữa, trục ren nằm ngoài lưu chất nên không bị hóa chất ăn mòn, dễ dàng bôi trơn bảo dưỡng. Ty chìm chỉ nên dùng khi trần nhà thấp, hố van hẹp không có không gian cho ty trồi lên.

Van cổng nhựa Asahi Type-S (Soft Seal) và Type-P (Plug) khác nhau ở điểm cốt lõi nào?

Trả lời: Điểm cốt lõi nằm ở nêm van (Gate). Type-S (Soft Seal) sử dụng công nghệ chèn mềm, nêm van có viền bọc cao su đàn hồi cao, giúp đóng ngắt kín khít 100% ngay cả khi lưu chất có lẫn cát hay cặn bẩn nhỏ (gioăng sẽ lún xuống ôm lấy hạt cặn). Type-P (Plug) sử dụng nêm đúc cứng, phù hợp với áp lực làm việc cao hơn, ma sát lớn, dùng cho các môi trường lưu chất có tính đặc sệt hoặc ứng dụng đòi hỏi độ vững chắc tuyệt đối của cơ cấu đóng ngắt.

Van cổng uPVC của Asahi có chịu được môi trường nước biển không?

Trả lời: Hoàn toàn chịu được và hoạt động cực kỳ xuất sắc. Khác với van cổng bằng gang hay inox (kể cả Inox 304, 316) vẫn có nguy cơ rỗ bề mặt (pitting) do ion Clo trong nước biển, uPVC là vật liệu nhựa trơ hóa học với nước muối. Tuổi thọ của van cổng uPVC Asahi trong môi trường nước biển cao hơn gấp nhiều lần so với các dòng van kim loại thông thường.

Làm thế nào để phân biệt van Asahi chính hãng khi mua hàng?

Trả lời: Van Asahi chính hãng luôn có logo đúc nổi sắc nét trên thân. Khi mua tại các đơn vị phân phối ủy quyền như V-ON, bạn sẽ luôn nhận được giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) đi kèm từng lô hàng. Đồng thời, thiết kế cơ khí và trọng lượng của van chuẩn hãng luôn đầm chắc, bề mặt nhựa láng mịn, không có ba-via rỗ xước như hàng trôi nổi.

Bằng việc nắm vững các nguyên lý cơ học lưu chất và đặc tính vật liệu, hy vọng bài viết đã mang đến cho các kỹ sư và nhà quản lý dự án một góc nhìn sâu sắc nhất về danh mục van cổng nhựa Asahi. Đừng quên liên hệ V-ON để đưa các giải pháp đường ống chất lượng cao này vào công trình của bạn!
