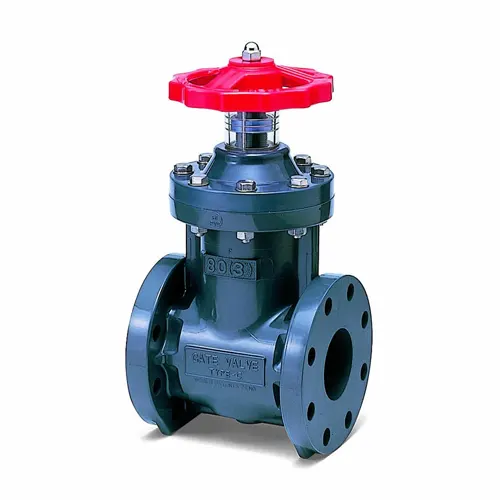

Van Cổng Tay Quay Tròn Type-P Asahi

Mô tả

Cập nhật lần cuối ngày 19/09/2026 lúc 11:07 sáng

Dòng van cổng Type-P của Asahi được phân chia thành hai phiên bản chính dựa trên cơ chế truyền động thủ công nhằm đáp ứng các đặc thù không gian lắp đặt khác nhau: Van cổng tay quay tròn Type-P (Round Handwheel Type) và Van cổng nắp chụp Type-P (Cap Type).

Van cổng tay quay tròn Type-P: Sử dụng vô lăng thao tác trực tiếp, tích hợp hệ thống chỉ thị vị trí trực quan, lý tưởng cho các đường ống nổi, trạm bơm, và những vị trí vận hành dễ dàng tiếp cận.

Van cổng nắp chụp Type-P (Cap Type): Thay thế tay quay bằng một nắp chụp truyền động chuyên dụng. Phiên bản này được sinh ra để phục vụ các hệ thống đường ống chôn ngầm dưới lòng đất hoặc nằm sâu trong hố gas, nơi người vận hành phải sử dụng trục mở rộng (T-handle key) để đóng/mở van từ xa.

Về dải kích thước, van cổng Type-P Asahi cung cấp dải đo rộng từ DN40 (1-1/2 inch) đến DN350 (14 inch), đáp ứng linh hoạt từ các nhánh đường ống phụ trợ cho đến các tuyến ống xả chính có lưu lượng khổng lồ. Bài viết này sẽ đi sâu vào phân tích cấu tạo, cơ chế thủy lực, vật liệu và lợi thế cạnh tranh của phiên bản Van cổng tay quay tròn Type-P, giúp các kỹ sư và nhà thầu có cái nhìn toàn diện nhất trước khi ra quyết định đầu tư.

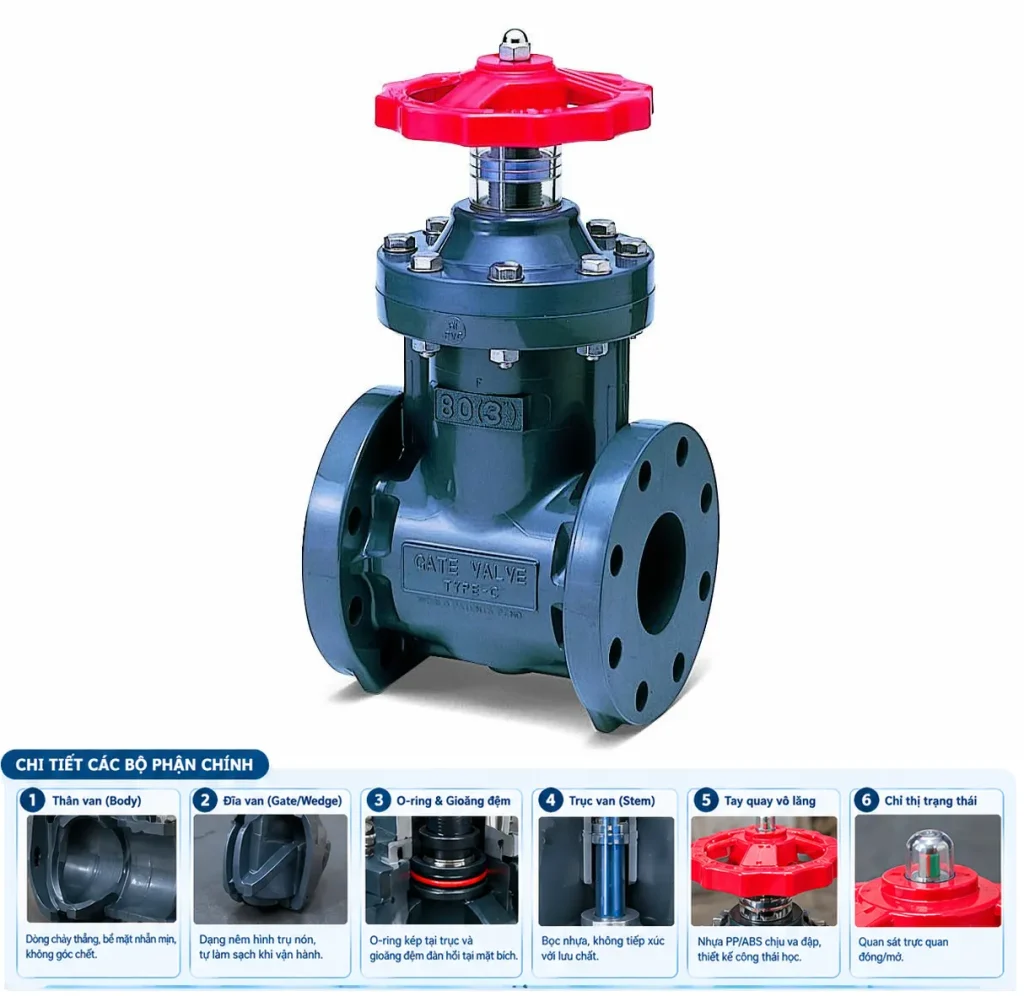

Cấu Tạo Đột Phá Của Van Cổng Tay Quay Tròn Type-P

Khác với các dòng van cổng thông thường trên thị trường, Asahi Type-P được kỹ sư Nhật Bản tinh chỉnh từng chi tiết để tối ưu hóa khả năng chống chịu áp lực và hóa chất.

• Thân van (Body): Được đúc nguyên khối từ nhựa nhiệt dẻo cường lực cao. Thiết kế dòng chảy thẳng (straight-through) đảm bảo khoang bên trong nhẵn mịn, không có góc chết. Điều này giúp triệt tiêu hiện tượng sụt áp (pressure drop) và ngăn chặn cặn bẩn tích tụ dưới đáy van.
• Đĩa van (Gate/Wedge): Sử dụng thiết kế đĩa nêm hình trụ nón. Khi thao tác đóng, đĩa van sẽ từ từ hạ xuống và được nén chặt vào rãnh chữ V bên trong thân van. Thiết kế nêm đặc này giúp van có khả năng tự làm sạch (self-cleaning) bề mặt tiếp xúc khi vận hành, đồng thời cắt đứt dòng lưu chất một cách dứt khoát.
• Hệ thống làm kín (O-Ring & Seat): Không sử dụng ron phẳng thông thường, Asahi tích hợp hệ thống O-ring kép tại khu vực trục van và gioăng đệm đàn hồi tại mặt bích. Cơ chế này khóa chặt mọi nguy cơ rò rỉ lưu chất ra môi trường bên ngoài, ngay cả khi hệ thống liên tục chịu các cú sốc thủy lực (water hammer).
• Trục van (Stem): Khác biệt hoàn toàn với van kim loại, trục van của Asahi Type-P được chế tạo từ hợp kim thép không gỉ gia cường nhưng được bọc hoàn toàn bằng nhựa hoặc thiết kế không tiếp xúc trực tiếp với lưu chất (Non-wetted stem). Điều này loại trừ 100% nguy cơ rỉ sét trục.
• Tay quay vô lăng (Round Handwheel): Chế tạo từ nhựa PP hoặc ABS chịu va đập, thiết kế công thái học với các gờ rãnh giúp người vận hành cầm nắm chắc chắn ngay cả khi đeo găng tay bảo hộ dính dầu nhớt. Điểm nhấn là bộ phận chỉ thị trạng thái (Indicator) hình trụ trong suốt đặt trên đỉnh tay quay, cho phép kỹ sư quan sát bằng mắt thường để biết chính xác van đang ở trạng thái đóng hay mở bao nhiêu phần trăm.

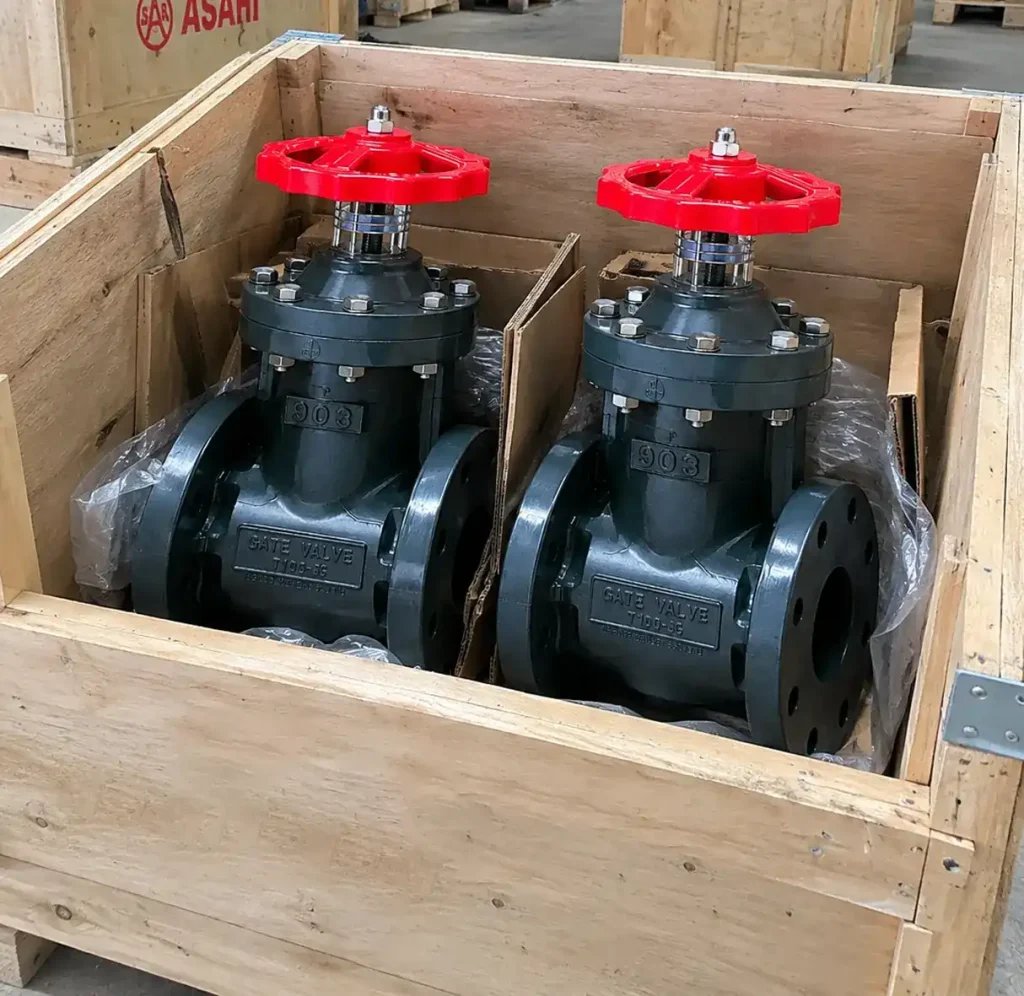

Tại Sao Tuyệt Đối Không Dùng Van Cổng Để Tiết Lưu?

Một sai lầm kỹ thuật cực kỳ nghiêm trọng trong vận hành hệ thống đường ống công nghiệp là sử dụng van cổng tay quay để điều tiết lưu lượng (tiết lưu/throttling) – tức là duy trì đĩa van ở góc mở bán phần (ví dụ 30% hay 50%).

Van cổng Type-P của Asahi được thiết kế độc quyền cho chức năng đóng/mở hoàn toàn (ON/OFF Isolation). Khi bạn dùng tay quay để giữ đĩa nêm lơ lửng giữa dòng chảy, một chuỗi các phản ứng vật lý bất lợi sẽ lập tức bị kích hoạt:

• Vận tốc dòng chảy tăng vọt: Tại khe hẹp hở ra dưới đáy đĩa van, vận tốc lưu chất tăng lên đột biến. Hiện tượng này tạo ra các tia nước áp lực cao bắn trực tiếp vào phần rãnh ngàm.
• Rung động cơ học và mài mòn: Áp lực dòng chảy không đồng đều sẽ làm đĩa nêm rung lắc mạnh. Lâu ngày, sự rung động này truyền lên trục van, làm hỏng hệ thống gioăng làm kín O-ring, dẫn đến rò rỉ. Đồng thời, bề mặt tiếp xúc của đĩa van bị bào mòn nhanh chóng, khiến van không thể đóng kín hoàn toàn trong tương lai.
• Hiện tượng xâm thực (Cavitation): Sự chênh lệch áp suất lớn tại điểm tiết lưu có thể sinh ra bọt khí. Khi các bọt khí này nổ vỡ sẽ tạo ra sóng xung kích phá hủy cấu trúc vật liệu nhựa bên trong thân van.

Do đó, tay quay tròn của Type-P được sinh ra để kỹ sư thao tác xoay từ từ cho đến khi mở hết cỡ (khoang trong hoàn toàn trống trải, lưu lượng chảy tối đa với tổn thất áp suất bằng 0) hoặc đóng chặt hoàn toàn để khóa tuyến ống. Nếu hệ thống cần tính năng điều tiết chính xác, phải thay thế bằng van bướm (có bánh răng định vị) hoặc van cầu (Globe valve).

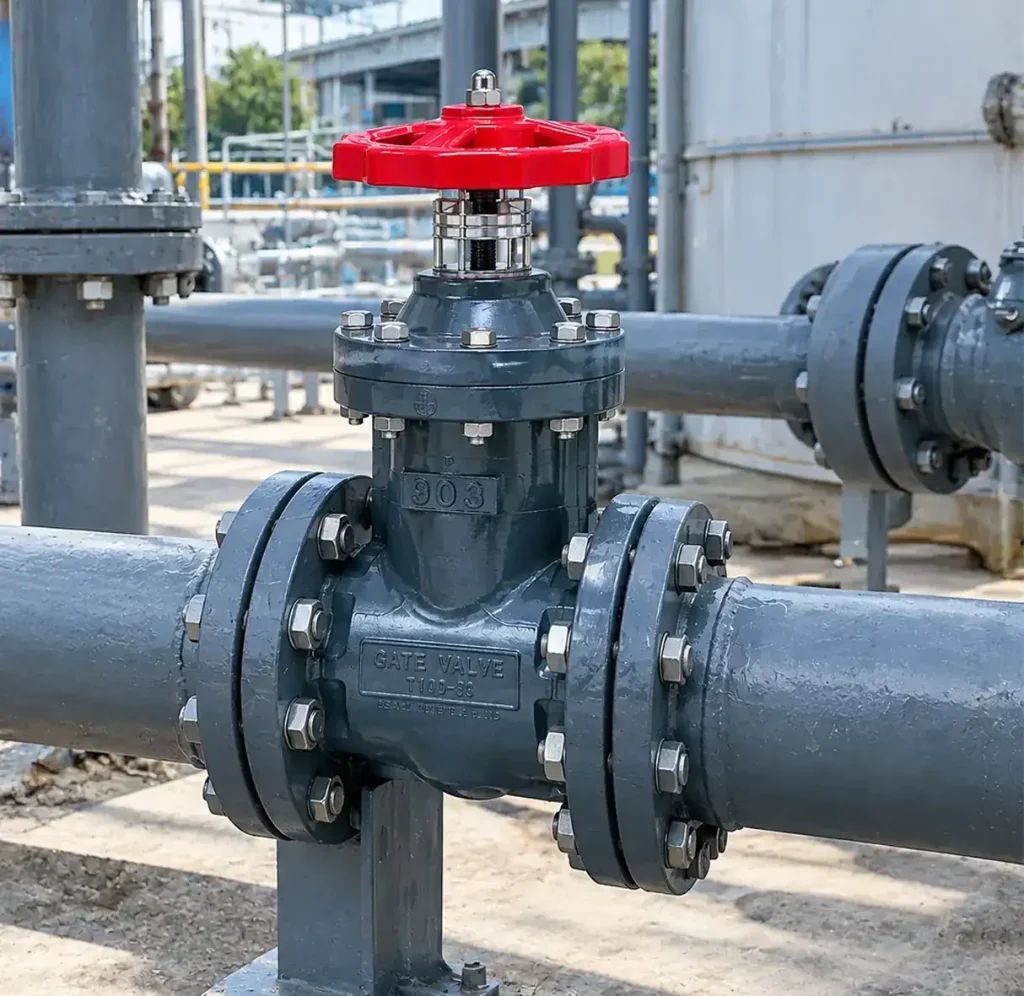

Ứng Dụng Thực Tiễn Trong Công Nghiệp Hiện Đại

Nhờ đặc tính không kim loại (non-metallic), chống ăn mòn 100%, dòng van này được chỉ định sử dụng trong các hệ thống quy mô lớn:

• Hệ thống khử muối và nuôi trồng thủy sản nước mặn: Không giống như Inox 304 hay thậm chí Inox 316 vẫn có thể bị rỗ gỉ trong môi trường nước biển chứa nồng độ Clorua cao, thân van HI-PVC của Asahi hoàn toàn trơ với muối.
• Trạm xử lý hóa chất trung tâm: Được ứng dụng để đóng ngắt các bồn chứa axit Sulfuric (H2SO4), Xút (NaOH), hay hóa chất keo tụ PAC.
• Ngành khai thác mỏ và luyện kim: Chịu được môi trường bùn đất và nước xả thải chứa hàm lượng kim loại nặng cao mà không lo bị kẹt kíp cơ học.
• Sản xuất thực phẩm và đồ uống (F&B): Các vật liệu nhựa của Asahi đều tuân thủ các tiêu chuẩn nghiêm ngặt về an toàn vật liệu tiếp xúc, không thôi nhiễm độc tố vào dòng lưu chất.

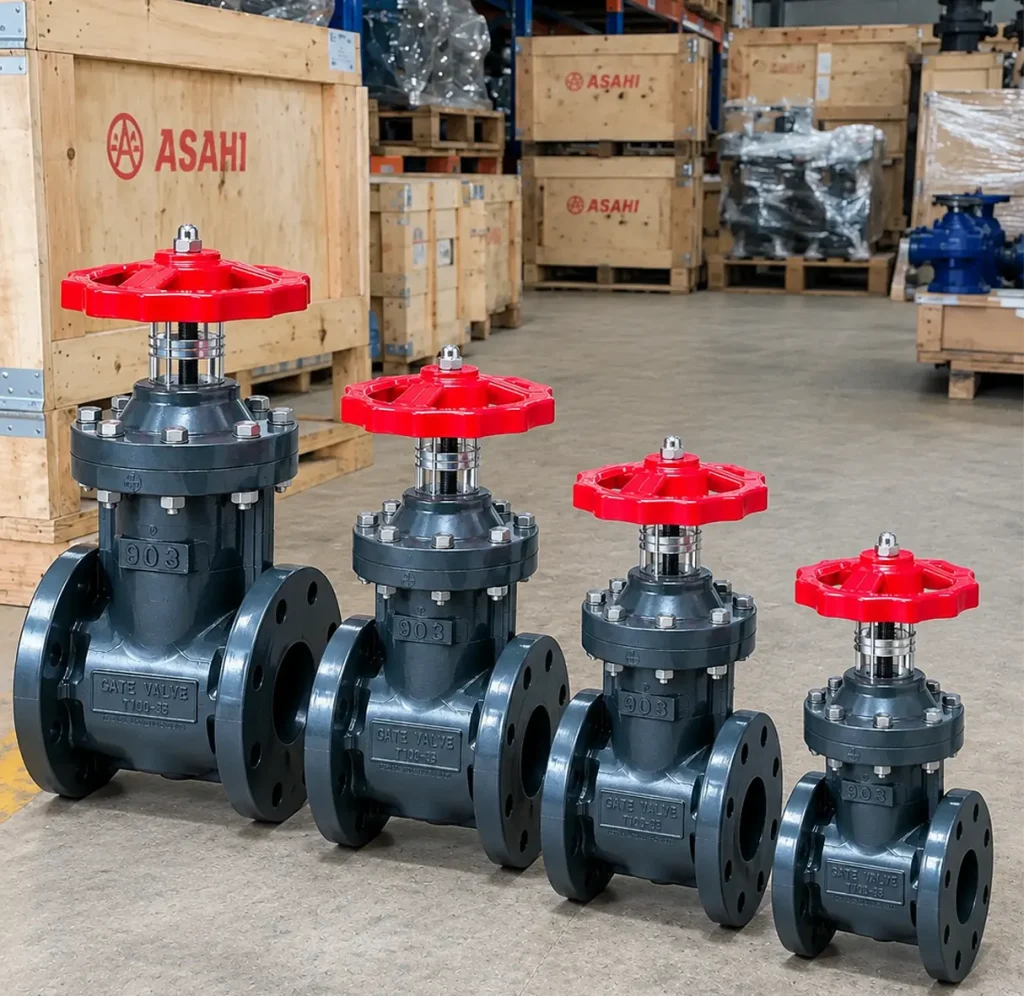

6 sai lầm đắt giá khi mua an cổng tay quay tròn Type-P Asahi (Nhật Bản) dn40–dn350

1. Mua van cổng để… điều tiết lưu lượng (Tiết lưu) Đây là sai lầm cơ bản nhưng tốn kém nhất. Giống như nguyên lý hạn chế tiết lưu ở van bi nhựa, van cổng Type-P được thiết kế chỉ để Đóng hoàn toàn hoặc Mở hoàn toàn (ON/OFF). Nếu bạn mua van này về và để đĩa van mở ở các góc bán phần (ví dụ 30%, 50%), áp lực và vận tốc dòng chảy đi qua khe hẹp sẽ cực lớn, gây ra hiện tượng xâm thực, bào mòn trực tiếp đĩa van nhựa và làm hỏng gioăng. Kéo theo đó là hiện tượng rung lắc đường ống và rò rỉ rách đệm chỉ sau một thời gian ngắn vận hành.
2. Không đối chiếu vật liệu thân van và gioăng với hóa chất Nhiều người mặc định “van nhựa Asahi là chống ăn mòn” mà quên mất rằng mỗi loại nhựa chỉ chịu được một nhóm hóa chất nhất định.

• Thân van: Chọn U-PVC/HI-PVC cho hóa chất thông thường, nhưng với môi trường nhiệt độ cao trên 80°C hoặc hóa chất siêu ăn mòn thì phải nâng cấp lên PP hoặc PVDF.
• Gioăng làm kín (O-ring/Gasket): Lựa chọn sai giữa EPDM (tốt cho kiềm, nước) và FKM/Viton (tốt cho axit mạnh, dung môi hóa chất) sẽ khiến gioăng bị trương nở, mủn ra và rò rỉ ngay lập tức, làm hỏng toàn bộ van.

3. Bỏ qua biểu đồ tỷ lệ nghịch giữa Nhiệt độ và Áp suất Bạn mua một chiếc van Type-P ghi chịu áp suất 1.0 MPa (PN10) và tự tin lắp vào hệ thống bơm 8 bar có nhiệt độ 50°C. Đây là một sai lầm phá hủy hệ thống. Đặc tính của vật liệu nhựa là áp suất làm việc cho phép sẽ suy giảm khi nhiệt độ tăng lên. Ở nhiệt độ phòng (20°C), van có thể chịu được 10 bar, nhưng khi lên 50°C hoặc 60°C, ngưỡng chịu áp của nó có thể chỉ còn 3 – 4 bar. Nếu không xem biểu đồ nhiệt độ – áp suất của catalogue Asahi, van sẽ bị bục vỡ thân hoặc xì mặt bích khi vận hành.
4. Chủ quan với tiêu chuẩn kết nối mặt bích Van cổng Type-P dải DN40 – DN350 thường kết nối nối bích. Nếu bạn không kiểm tra kỹ tiêu chuẩn mặt bích của hệ thống ống hiện hữu (JIS 10K, ANSI Class 150, hay DIN PN10) mà chỉ gọi mua “van bích DN100”, khi hàng về công trường sẽ không thể xỏ lọt bu lông qua lỗ bích do sai lệch tâm. Việc phải chế cháo, khoan lại lỗ bích nhựa sẽ phá hủy cấu trúc chịu lực và làm mất hoàn toàn bảo hành của hãng.
5. Bỏ quên thiết kế giá đỡ (Support) cho các size lớn (DN200 – DN350) Khác với van bướm nhựa rất gọn nhẹ, van cổng Type-P cấu tạo ty nổi hoặc ty chìm có kích thước trục và thân van rất cao. Đối với các size từ DN200 đến DN350, trọng lượng bản thân van cộng với thể tích lưu chất bên trong khoang van là rất nặng. Nếu chỉ treo trên đường ống mà không có giá đỡ (bệ đỡ) độc lập ngay dưới thân van, ứng suất cắt và moment uốn sẽ dồn toàn bộ vào hai đầu mặt bích nhựa, lâu ngày sẽ gây nứt cổ bích hoặc gãy gập đường ống.
6. Siết bu lông mặt bích sai lực và sai quy cách Lắp đặt van cổng nhựa không giống van gang. Rất nhiều kỹ sư dùng cờ lê lực (hoặc súng bắn ốc) siết quá chặt để mong không bị rò rỉ, hậu quả là làm nứt vành bích nhựa. Đặc biệt, nếu không siết bu lông theo quy tắc đối xứng (hình ngôi sao) mà siết theo vòng tròn, mặt bích sẽ bị vênh, gioăng bị ép lệch, càng siết lưu chất sẽ càng xì ra ngoài.
