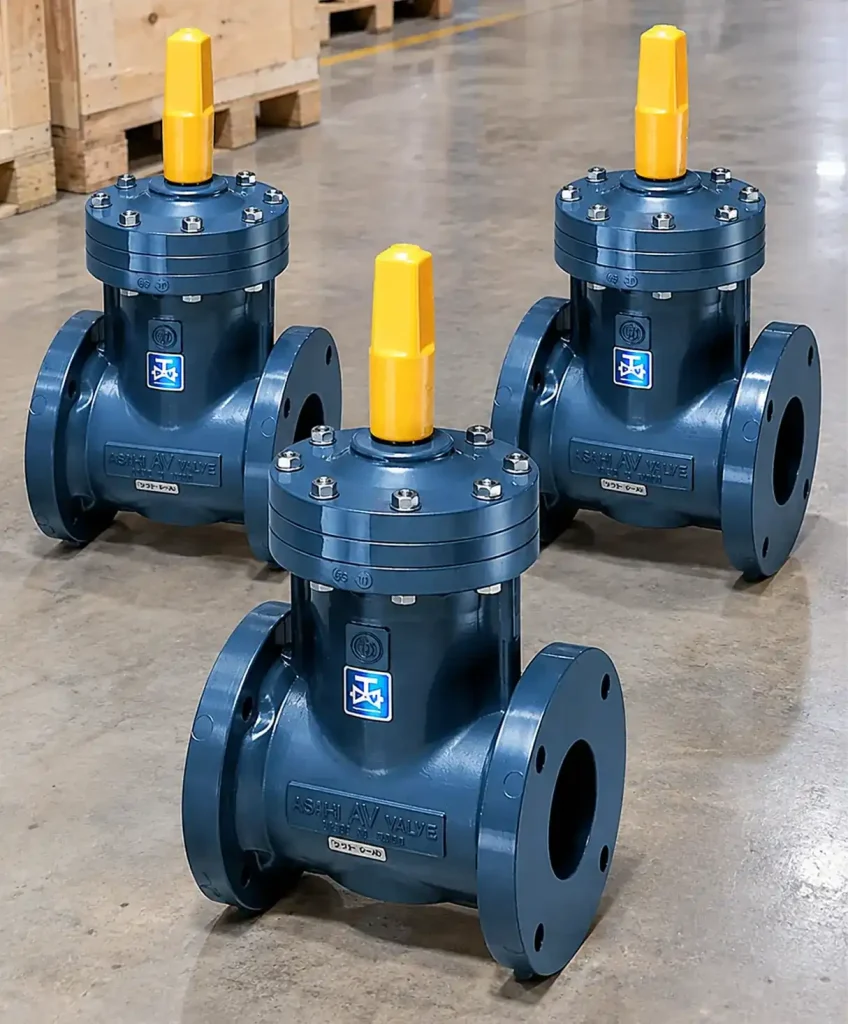

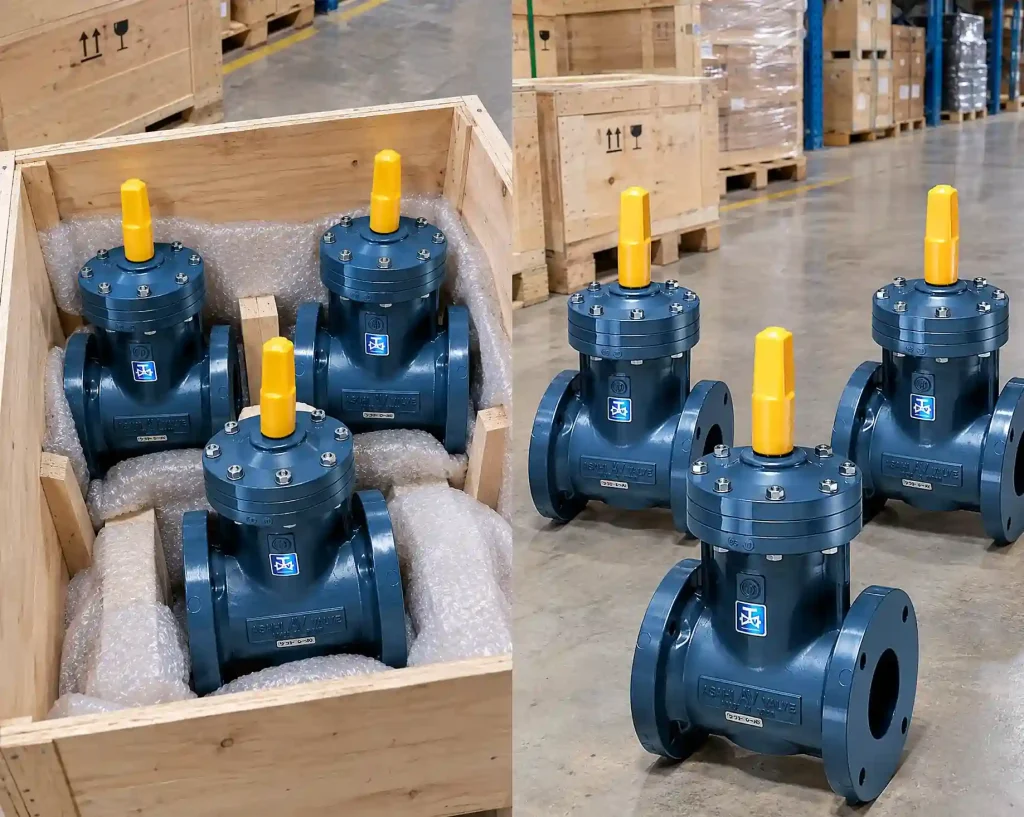

Van cổng nắp chụp Type-P (Cap Type) Asahi

Mô tả

Cập nhật lần cuối ngày 19/09/2026 lúc 11:32 sáng

Trong thiết kế và vận hành hệ thống lưu chất công nghiệp, việc kiểm soát dòng chảy tại các vị trí khó tiếp cận hoặc cần tính bảo mật cao luôn là một bài toán hóc búa đối với các kỹ sư. Giải quyết trọn vẹn vấn đề này, thương hiệu Asahi Yukizai (Nhật Bản) đã phát triển dòng Van Cổng Type-P (Asahi AV Gate Valve Type-P) với vật liệu nhựa nhiệt dẻo cao cấp.

Dòng van cổng Type-P của Asahi được thiết kế đặc biệt để xử lý dòng chảy có tiết diện lớn, đảm bảo không gây sụt áp khi mở hoàn toàn. Hiện tại, dòng sản phẩm này được chia thành hai phiên bản chính để phục vụ các nhu cầu vận hành khác nhau:

Van cổng tay quay tròn Type-P (Round Handwheel): Phiên bản tiêu chuẩn với vô lăng tròn, cho phép người vận hành đóng/mở van dễ dàng bằng tay. Phù hợp cho các hệ thống đường ống nổi, trạm bơm, hoặc khu vực dễ dàng tiếp cận.

Van cổng nắp chụp Type-P (Cap Type): Phiên bản chuyên dụng không có tay quay, thay vào đó là một nắp chụp (thường có hình vuông hoặc lục giác) gắn trực tiếp vào đầu trục van (ty van). Kích thước của dòng van này trải dài từ DN40 (1-1/4″) đến DN350 (14″), đáp ứng hoàn hảo từ quy mô đường ống dân dụng đến các trạm cấp nước công nghiệp khổng lồ.

Bài viết này sẽ đi sâu vào phân tích chuyên thuật, ứng dụng và những giá trị cốt lõi của Van cổng nắp chụp Type-P (Cap Type) – một thiết bị không thể thiếu trong các dự án hạ tầng ngầm và mạng lưới cấp nước hiện đại.

Van cổng nắp chụp Type-P (Cap Type) là gì? Sự khác biệt nằm ở đâu?

Về bản chất cơ học, van cổng (Gate valve) hoạt động dựa trên việc nâng lên và hạ xuống của một đĩa van (cửa van) vuông góc với hướng của dòng chảy. Khi mở hoàn toàn, đĩa van được kéo rút hoàn toàn ra khỏi đường ống, tạo ra một đường ống rỗng, cho phép lưu chất đi qua với lực cản gần như bằng 0 (zero pressure drop).

Sự khác biệt lớn nhất của Van cổng nắp chụp Type-P so với người anh em tay quay tròn của nó chính là cơ chế truyền động.

Thay vì sử dụng một vô lăng cố định dễ dàng vặn xoay, phần ty van (trục van) của dòng Cap Type được bảo vệ và thao tác thông qua một nắp chụp đa giác. Để đóng hoặc mở van, kỹ thuật viên bắt buộc phải sử dụng một bộ cờ lê chuyên dụng, tay quay chữ T (T-handle wrench) hoặc cọc tiếp hợp (extension spindle) khớp chính xác với kích thước của nắp chụp.

Tại sao lại cần đến thiết kế Nắp Chụp?

• Tính bảo mật (Chống can thiệp trái phép): Trong các mạng lưới cấp nước đô thị hoặc khu công nghiệp, việc người lạ tự ý đóng/mở van có thể gây ra hậu quả nghiêm trọng như mất nước diện rộng hoặc rò rỉ hóa chất. Thiết kế nắp chụp đảm bảo chỉ những người có công cụ chuyên dụng mới có thể thao tác.
• Tối ưu cho lắp đặt chôn ngầm (Underground Installation): Khi van được chôn dưới lòng đất, không gian hố van (valve box) thường rất hẹp, không đủ chỗ cho một tay quay tròn lớn. Nắp chụp nhỏ gọn kết hợp với tay quay chữ T nối dài từ trên mặt đất xuống là phương pháp vận hành hoàn hảo nhất.
• Bảo vệ trục van khỏi bụi bẩn và tác động vật lý: Nắp chụp đóng vai trò như một lớp áo giáp, ngăn chặn đất đá, bùn lầy hoặc rác thải kẹt vào ren ty van, đảm bảo khả năng xoay mượt mà ngay cả khi van đã bị chôn vùi trong nhiều năm.

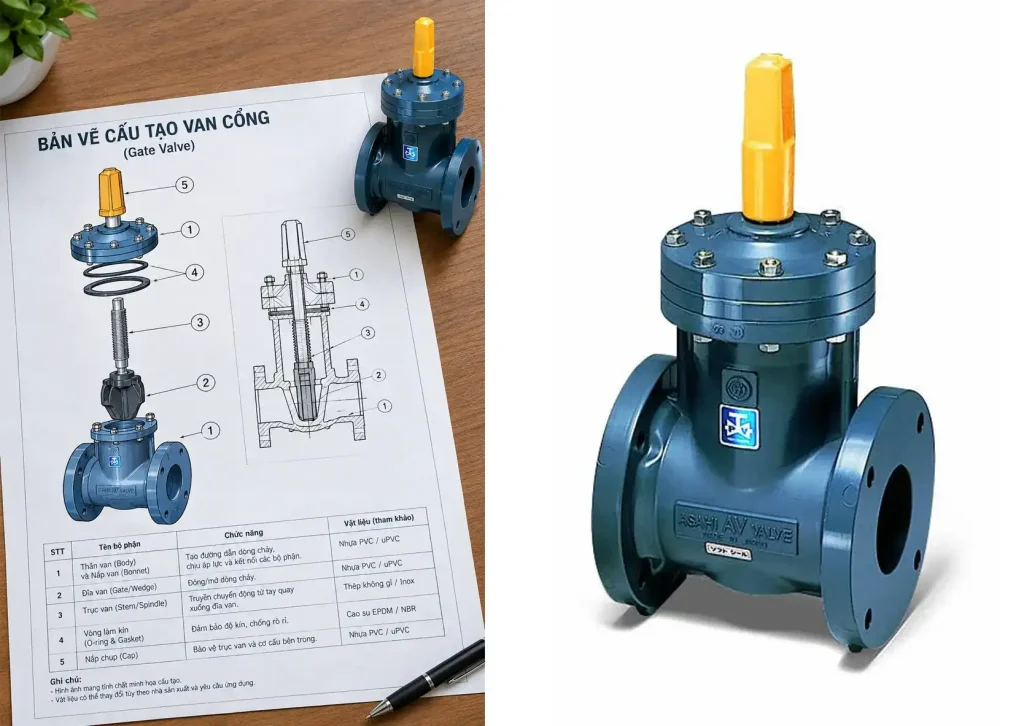

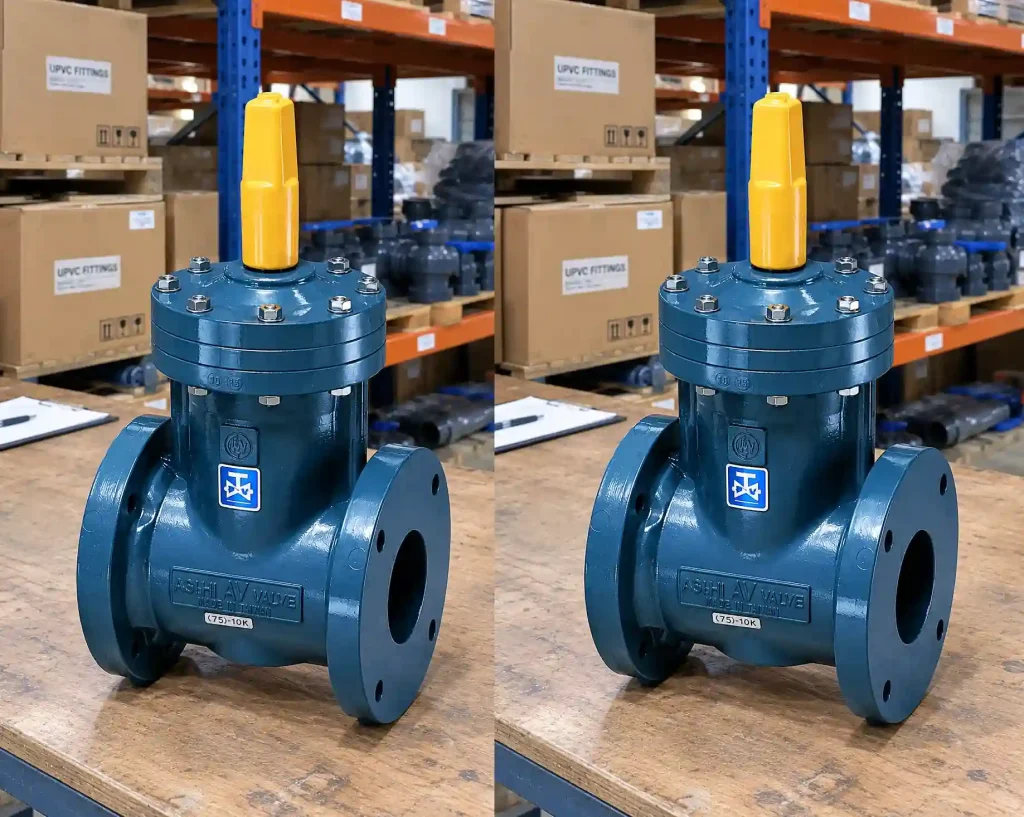

Phân tích cấu tạo vật liệu và cơ chế hoạt động của van Type-P Asahi

Là một chuyên gia trong ngành van nhựa, Asahi đã trang bị cho dòng Type-P những vật liệu và thiết kế cơ khí tối ưu nhất để chịu được áp lực thủy tĩnh và các tác nhân ăn mòn.

Chi Tiết Cấu Tạo Vật Liệu

• Thân van (Body) và Nắp van (Bonnet): Được chế tạo nguyên khối từ nhựa HI-PVC (High Impact Polyvinyl Chloride). Khác với uPVC thông thường, HI-PVC được bổ sung các chất cải biến tác động (impact modifiers), giúp vật liệu này có khả năng chịu va đập cực tốt. Điều này đặc biệt quan trọng đối với van chôn ngầm, nơi chúng phải chịu áp lực cơ học từ sự dịch chuyển của đất và tải trọng tĩnh/động từ mặt đường bên trên.
• Đĩa van (Gate/Wedge): Asahi sử dụng thiết kế đĩa bọc cao su hoàn toàn hoặc đĩa nhựa có gắn gioăng. Cấu trúc này thuộc dạng đĩa đàn hồi (soft-seated). Khi van đóng, lớp đàn hồi này sẽ nén chặt vào rãnh của thân van, bù đắp các vi khuyết tật và tạo ra lớp làm kín tuyệt đối, ngăn chặn hiện tượng rò rỉ (zero leakage).
• Trục van (Stem/Spindle): Thường được làm bằng kim loại chống gỉ cao cấp như SUS304, SUS316, hoặc Titanium tùy theo môi trường. Tuy nhiên, điểm ăn tiền là trục van không tiếp xúc trực tiếp với lưu chất. Nó được cô lập hoàn toàn nhờ hệ thống O-ring nhiều lớp.
• Vòng làm kín (O-ring & Gasket): Vật liệu EPDM (Ethylene Propylene Diene Monomer) cho hệ thống cấp nước tiêu chuẩn, hoặc FKM (Viton) cho môi trường hóa chất có tính ăn mòn.
• Nắp chụp (Cap): Chế tạo từ hợp kim đúc hoặc nhựa kỹ thuật chịu lực cường độ cao, đảm bảo không bị biến dạng, móp méo khi chịu lực vặn xoắn lớn từ tay quay chữ T.

Hiện Tượng Vật Lý Bên Trong Van Khi Vận Hành

Khác với van bướm hay van bi, quá trình đóng/mở của van cổng diễn ra từ từ (slow-operation). Khi bạn xoay nắp chụp bằng tay chữ T, đĩa van sẽ từ từ hạ xuống.

Việc hạ từ từ đĩa van này có ý nghĩa to lớn trong cơ học chất lỏng: Triệt tiêu hiện tượng búa nước (Water Hammer). Khi một khối lượng lớn chất lỏng đang di chuyển với tốc độ cao bị chặn lại đột ngột, nó sẽ tạo ra sóng xung kích dội ngược lại, gây rung lắc và vỡ đường ống nhựa. Việc xoay nắp chụp qua nhiều vòng răng cưa bắt buộc dòng chảy phải giảm tốc độ từ từ, bảo vệ toàn bộ mạng lưới (đặc biệt là ống HI-PVC, uPVC, HDPE).

Tuy nhiên, lưu ý tuyệt đối không sử dụng van cổng nắp chụp Type-P (cũng như bất kỳ van cổng nào) để tiết lưu (điều tiết lưu lượng) ở các góc mở bán phần. Ở góc mở 45 độ hoặc 50 độ, dòng chảy đi qua khe hở hẹp dưới đáy đĩa van sẽ tạo ra vận tốc cực lớn, gây hiệu ứng tạo hốc (cavitation) và mài mòn phần dưới của đĩa cao su, dẫn đến việc van sẽ mất khả

Tại sao van cổng nắp chụp Type-P Asahi được các kỹ sư ưa chuộng?

Khả Năng Chống Ăn Mòn Vượt Trội Thay Thế Gang / Thép

Đường ống ngầm là môi trường khắc nghiệt nhất. Nước ngầm, đất phèn, tính axit hoặc kiềm trong đất sẽ ăn mòn các loại van cổng ty chìm bằng gang/thép chỉ trong vòng vài năm, khiến van bị kẹt cứng (đóng cặn rỉ sét ở ty van). Với vật liệu HI-PVC toàn phần, van Type-P Asahi miễn nhiễm 100% với hiện tượng rỉ sét sinh học và hóa học này, duy trì tuổi thọ từ 15-20 năm trong lòng đất.

Trọng Lượng Nhẹ, Tối Ưu Chi Phí Thi Công

Một chiếc van cổng nắp chụp bằng nhựa HI-PVC kích thước DN150 có trọng lượng chỉ bằng 1/3 đến 1/4 so với van gang cùng kích cỡ. Điều này giảm tải đáng kể cho hệ thống giá đỡ hoặc nền móng ống, đồng thời giúp việc vận chuyển, thả van xuống hố ngầm bằng tay trở nên khả thi mà không cần dùng đến cần cẩu hạng nặng.

Chuẩn Kết Nối Mặt Bích Đa Dụng

Asahi thiết kế hai đầu kết nối của van Type-P dạng mặt bích (Flange) tương thích hoàn toàn với các tiêu chuẩn quốc tế như JIS 10K, DIN PN10, hay ANSI Class 150. Bạn có thể dễ dàng bắt bu-lông nối trực tiếp van nắp chụp nhựa này với các hệ thống ống kim loại sẵn có hoặc ống HDPE, uPVC thông qua bích thép lồng (backing ring) một cách chuẩn xác.

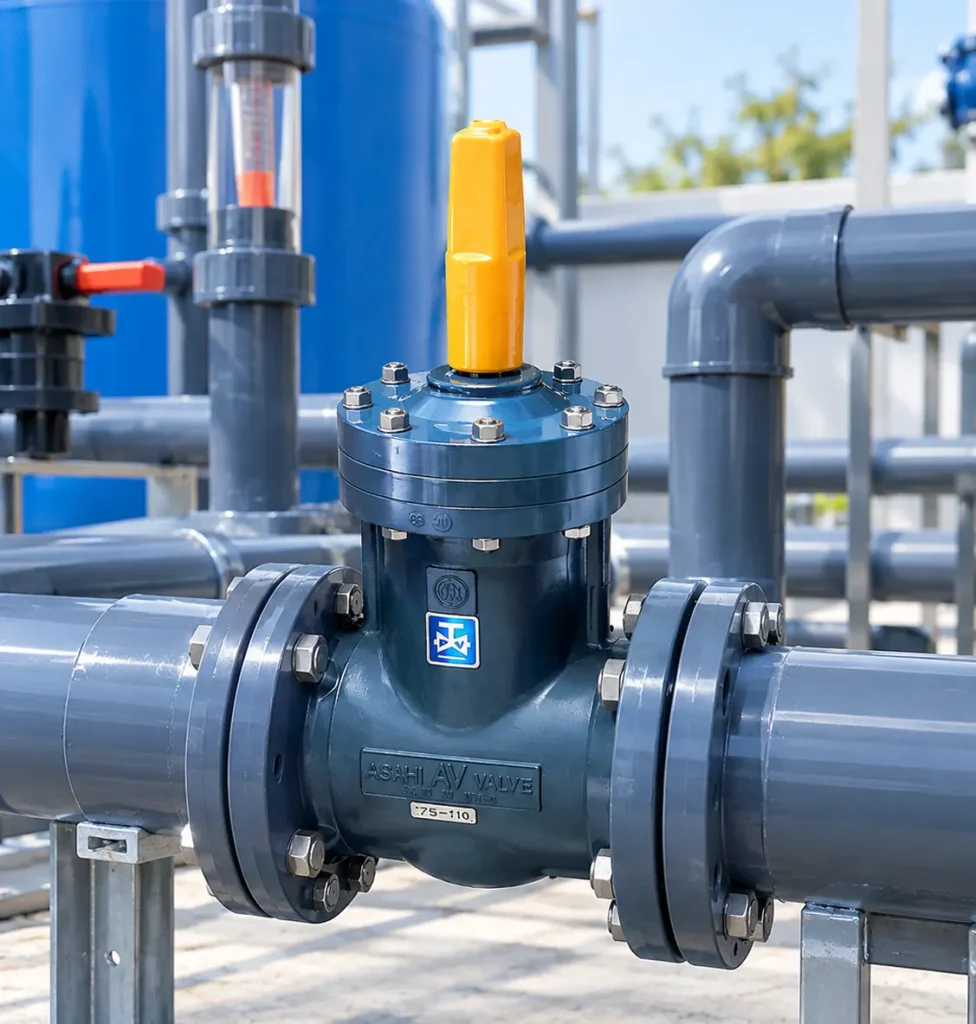

Ứng dụng thực tế trong tác dự án công nghiệp

Sự kết hợp giữa độ bền của HI-PVC và thiết kế an toàn của nắp chụp mở ra nhiều không gian ứng dụng đặc thù:

• Mạng lưới cấp nước thành phố (Municipal Water Distribution): Các điểm phân nhánh cấp nước ngầm dưới vỉa hè hoặc lòng đường. Van nắp chụp được lắp ngầm, trên mặt đường chỉ cần một nắp gang hố van nhỏ. Công nhân cấp nước chỉ cần mở nắp gang, chọc tay quay chữ T xuống nắp chụp của van và thao tác cô lập tuyến ống.
• Khu công nghiệp hóa chất và Xử lý nước thải: Với khả năng chống ăn mòn từ vật liệu HI-PVC và gioăng EPDM/FKM, van được dùng tại các bồn bể chứa hóa chất, đường ống xả bùn thải nơi cần tránh việc nhân viên không có thẩm quyền tự ý xả thải.
• Hệ thống tưới tiêu nông nghiệp thông minh: Các đường ống chính trong các trang trại lớn thường được đi ngầm để tiết kiệm diện tích trồng trọt và tránh hư hỏng do máy cày, máy bừa. Van nắp chụp phân nhánh tưới được đặt ngầm hoàn hảo.
• Nuôi trồng thủy sản & Xử lý nước biển: Nước biển là “kẻ thù” của kim loại, nhưng lại hoàn toàn vô hại với HI-PVC. Van cổng Type-P là lựa chọn ưu tiên tại các trạm bơm nước biển, hệ thống lọc tuần hoàn (RAS).
