Cấu tạo chi tiết bên trong của van cầu nhựa
Để điều tiết lưu lượng dòng chảy trong các hệ thống đường ống công nghiệp, đặc biệt là môi trường hóa chất ăn mòn, van cầu nhựa (Plastic Globe Valve) là một trong những thiết bị quan trọng nhất. Nếu như van bi (Ball Valve) sinh ra để đóng/mở hoàn toàn (On/Off), thì van cầu lại được thiết kế với một sứ mệnh duy nhất: kiểm soát và tiết lưu dòng chảy một cách chính xác.
Sự khác biệt cốt lõi tạo nên khả năng này nằm ở cấu trúc phức tạp bên trong buồng van, nơi dòng chảy bị ép đổi hướng và đi qua một khe hẹp được tạo ra bởi Đĩa van (Valve Disc) và Yên ngựa (Seat/Saddle).
Dưới đây là bài phân tích chuyên sâu về giải phẫu cấu tạo bên trong của van cầu nhựa, giúp bạn hiểu rõ từng chi tiết cơ khí và nguyên lý vật lý thủy lực đằng sau thiết bị này.

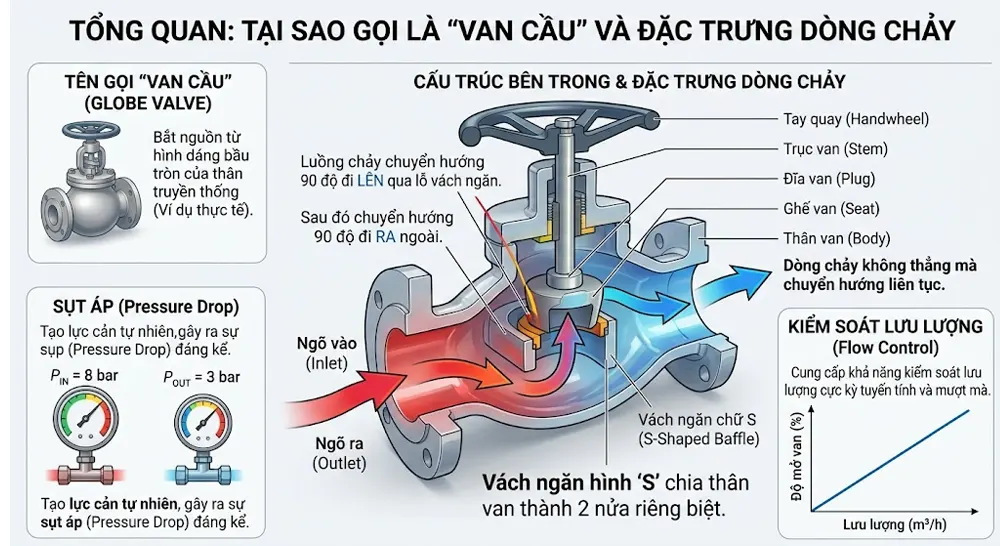

Tổng quan: Tại sao gọi là “Van Cầu” và Đặc trưng dòng chảy
Tên gọi “van cầu” (Globe Valve) bắt nguồn từ hình dáng bầu tròn của thân van bên ngoài trong các thiết kế truyền thống. Tuy nhiên, điểm đặc trưng nhất của dòng van này lại nằm ở thiết kế vách ngăn bên trong.
Bên trong buồng van, thân van được chia làm hai nửa riêng biệt (nửa ngõ vào và nửa ngõ ra) bởi một vách ngăn có hình dạng chữ “S” hoặc chữ “Z”. Trên vách ngăn này có một lỗ tròn nằm ngang, đóng vai trò là cửa ngõ duy nhất để lưu chất đi qua.
Khi lưu chất đi vào van cầu, nó không đi theo một đường thẳng như van bi hay van cổng. Thay vào đó, dòng chảy buộc phải chuyển hướng 90 độ đi lên (hoặc đi xuống) qua lỗ vách ngăn, sau đó lại chuyển hướng 90 độ một lần nữa để thoát ra ngoài. Sự chuyển hướng liên tục này tạo ra một lực cản tự nhiên, gây ra sự sụt áp (Pressure Drop) đáng kể, nhưng bù lại, nó cung cấp khả năng kiểm soát lưu lượng cực kỳ tuyến tính và mượt mà.
Tìm hiểu thêm: Hướng dòng chảy qua van cầu nhựa: Lắp ngược chiều có sao không?

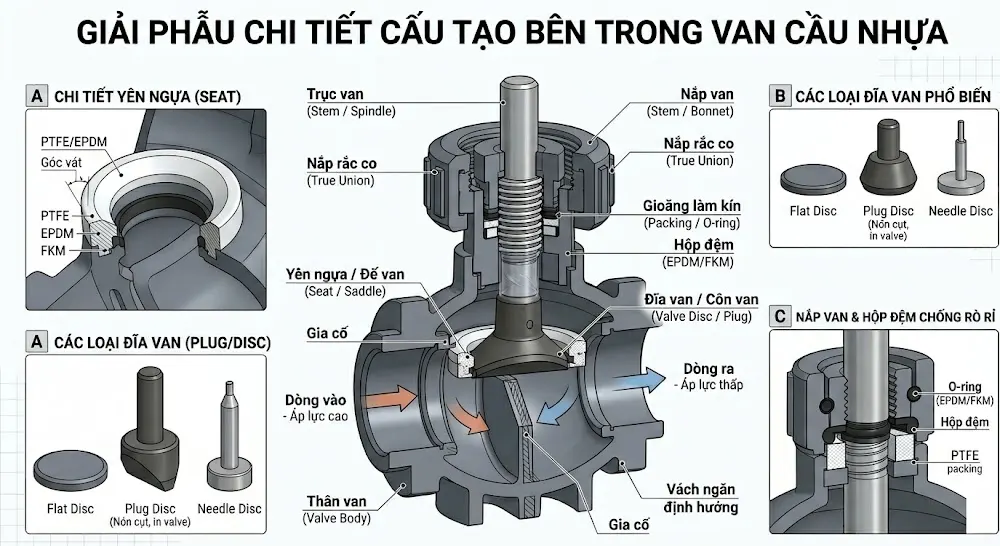

Giải phẫu chi tiết cấu tạo bên trong van cầu nhựa
Để hiểu rõ cách một chiếc van cầu bằng nhựa uPVC, cPVC, PPH hay PVDF hoạt động, chúng ta cần “bóc tách” từng bộ phận bên trong buồng van. Một chiếc van cầu tiêu chuẩn bao gồm các bộ phận chính sau:
Thân van (Valve Body) – Lớp vỏ bảo vệ và định tuyến dòng chảy
Thân van là bộ phận chịu áp lực chính, chứa toàn bộ các chi tiết cơ khí bên trong. Đối với van cầu nhựa, thân van thường được đúc nguyên khối từ các loại nhựa kỹ thuật cao để đảm bảo khả năng chịu hóa chất.
Vách ngăn định hướng: Khác với thân rỗng của van cổng, thân van cầu có một vách ngăn đúc liền khối uốn lượn. Vách ngăn này chia buồng van thành buồng áp lực cao (đầu vào) và buồng áp lực thấp (đầu ra).
Thiết kế khoang chứa: Khoang chứa bên trong thân van nhựa được thiết kế để chịu được sự thay đổi vận tốc đột ngột của dòng chảy. Độ dày thành van ở khu vực vách ngăn thường được gia cố dày hơn vì đây là nơi chịu tác động của hiện tượng xâm thực (Cavitation) và rung động thủy lực.
Yên ngựa / Đế van (Seat / Saddle) – Điểm tựa của sự làm kín
Yên ngựa (còn gọi là vòng làm kín, đế van, hoặc bệ van) là một vòng đệm được đặt cố định ngay tại lỗ hổng của vách ngăn giữa thân van. Tên gọi “yên ngựa” xuất phát từ hình dáng vòng tròn và vị trí “cưỡi” trên vách ngăn của nó.
Đây là một trong hai chi tiết quan trọng nhất quyết định khả năng đóng kín và điều tiết của van.
- Chức năng: Yên ngựa cung cấp một bề mặt nhẵn, đàn hồi hoặc bán đàn hồi để Đĩa van tì xuống, tạo thành một lớp niêm phong hoàn hảo (Seal) ngăn không cho chất lỏng rò rỉ qua vách ngăn.
- Vật liệu làm yên ngựa: Trong van cầu nhựa, bề mặt thân van cứng không thể tự tạo độ kín. Do đó, yên ngựa thường được làm từ các vật liệu có hệ số ma sát thấp và khả năng chịu hóa chất cực tốt như PTFE (Teflon), hoặc các loại cao su đàn hồi như EPDM, FPM (Viton).
- Góc vát: Yên ngựa thường được gia công với một góc vát nhẹ (thường từ 30 đến 45 độ) để khớp hoàn hảo với hình dáng của đĩa van, giúp phân tán lực nén đều trên toàn bộ chu vi, chống lại hiện tượng móp méo do áp lực của dòng chảy.
Đĩa van / Côn van (Valve Disc / Plug) – Bộ phận trung tâm điều tiết
Nếu yên ngựa là bộ phận tĩnh, thì Đĩa van là phần động, thực hiện nhiệm vụ điều tiết trực tiếp. Đĩa van được gắn ở đầu dưới của trục van, di chuyển lên xuống vuông góc với yên ngựa.
Khe hở giữa đĩa van và yên ngựa càng lớn thì lưu lượng đi qua càng nhiều, và ngược lại. Khác với đĩa của van bướm quay quanh trục, đĩa của van cầu di chuyển tịnh tiến. Thiết kế của đĩa van quyết định đặc tính lưu lượng của van. Có 3 dạng đĩa van phổ biến trong van cầu:
- Đĩa phẳng (Flat Disc): Có bề mặt tiếp xúc phẳng. Dạng này có hành trình đóng/mở ngắn, đóng kín tốt, nhưng khả năng điều tiết lưu lượng ở mức độ tinh chỉnh không cao. Thường dùng cho các ứng dụng đóng/mở nhanh.
- Đĩa hình nón cụt / Côn van (Plug Disc): Đây là dạng phổ biến nhất trong van cầu nhựa công nghiệp. Đĩa van có hình thon dài như một chiếc nón cụt hoặc đầu đạn. Hình dáng này giúp đĩa van chìm sâu vào bên trong lỗ yên ngựa, cho phép kiểm soát lưu lượng tuyến tính và giảm thiểu hiện tượng xoáy lốc của dòng chảy.
- Đĩa hình kim (Needle Disc): Dành cho van kim (một biến thể của van cầu), đĩa van vuốt nhọn như cây kim, dùng để tinh chỉnh những lưu lượng cực nhỏ và áp suất cao.
Sự tương tác vật lý: Khi đĩa van từ từ hạ xuống, tiết diện của khe hở thu hẹp dần. Quá trình này diễn ra mượt mà, áp lực của lưu chất được phân tán đều xung quanh bề mặt côn của đĩa van, giúp thiết bị không bị rung lắc mạnh khi hoạt động ở góc mở hẹp (điều mà van bi hay van bướm rất dễ gặp phải).
Trục van (Stem / Spindle) – Cầu nối truyền động
Trục van là thanh trụ dài kết nối từ tay quay (hoặc bộ truyền động điện/khí nén) ở bên ngoài xuyên qua nắp van để gắn với đĩa van bên trong.
- Cơ chế ren: Trục van cầu thường hoạt động dựa trên cơ chế ren xoắn (Threaded). Khi quay tay vô lăng, ren trên trục sẽ tương tác với ren trên nắp van, biến chuyển động quay thành chuyển động tịnh tiến lên xuống. Cơ chế ren này mang lại một lợi thế khổng lồ: Độ phân giải điều khiển cực cao. Bạn phải quay nhiều vòng tay quay để đĩa van nhích lên một khoảng nhỏ, giúp việc điều chỉnh lưu lượng đạt độ chính xác tuyệt đối.
- Vật liệu: Trục van có thể làm bằng nhựa cứng (cùng loại với thân van) hoặc được bọc một lõi thép không gỉ (Inox 304/316) bên trong lõi nhựa để tăng cường độ cứng cơ học, chống uốn cong khi chịu áp lực đối áp từ dòng nước.
Nắp van (Bonnet) và Gioăng làm kín (Packing / O-ring)
Nắp van là phần nắp đậy phía trên cùng của thân van, có thể được nối với thân van bằng rắc co (True Union) hoặc bắt bulong mặt bích (mặt bích nhựa).
- Buồng chứa trục: Nắp van đóng vai trò là “ngôi nhà” dẫn hướng cho trục van di chuyển lên xuống một cách chuẩn xác, không bị lệch tâm.
- Hộp đệm và Gioăng (Packing): Để ngăn chặn lưu chất rò rỉ dọc theo trục van trào ra môi trường bên ngoài, người ta sử dụng cụm gioăng làm kín. Các O-ring (bằng EPDM hoặc FKM) được nén chặt xung quanh trục van. Ở những van cầu nhựa chất lượng cao dùng cho hóa chất độc hại, nắp van có thiết kế “Packing Gland” cho phép siết chặt thêm lớp đệm PTFE để duy trì độ kín ngay cả khi gioăng đã bắt đầu mòn theo thời gian.
Giải phẫu chi tiết cấu tạo bên trong van cầu nhựa
Tìm hiểu thêm: Van cầu nhựa (Globe Valve) là gì? Tại sao đây là loại van điều tiết dòng chảy tốt nhất?
Vật lý dòng chảy: Tại sao van cầu là “vua” điều tiết?
Để hiểu tại sao cấu tạo của van cầu lại ưu việt cho việc tiết lưu, chúng ta hãy nhớ lại đặc tính của van bi (Ball Valve).
Nếu bạn để van bi mở ở góc 45 độ, dòng chảy lưu tốc độ cao sẽ đập trực tiếp vào mép của quả bi và vòng đệm PTFE. Theo thời gian, mép nhựa này sẽ bị mài mòn không đều (xói mòn xâm thực), khiến van bi bị rò rỉ khi đóng kín hoàn toàn.
Với van cầu, cơ chế hoàn toàn khác biệt:
- Phân tán lực đồng đều: Dòng chảy đi qua khe hở hình khuyên (Annular flow) được tạo ra giữa toàn bộ chu vi 360 độ của đĩa van hình côn và yên ngựa. Sự mài mòn cơ học của lưu chất được phân tán đều trên toàn bộ bề mặt đĩa van, chứ không tập trung vào một điểm duy nhất.
- Khống chế Vena Contracta: Khi lưu chất đi qua khe hẹp, vận tốc tăng vọt và áp suất giảm mạnh (Điểm Vena Contracta). Với van cầu hình côn, vùng áp suất thấp này xảy ra ở phần phía dưới không gian buồng van, cách xa lớp gioăng làm kín chính, giúp bảo vệ tuổi thọ của yên ngựa.
- Hành trình di chuyển tuyến tính: Đường cong đặc tính lưu lượng của van cầu tỉ lệ thuận với hành trình mở của đĩa van, giúp người vận hành dễ dàng tính toán phần trăm lưu lượng đầu ra dựa trên số vòng quay của tay vô lăng.

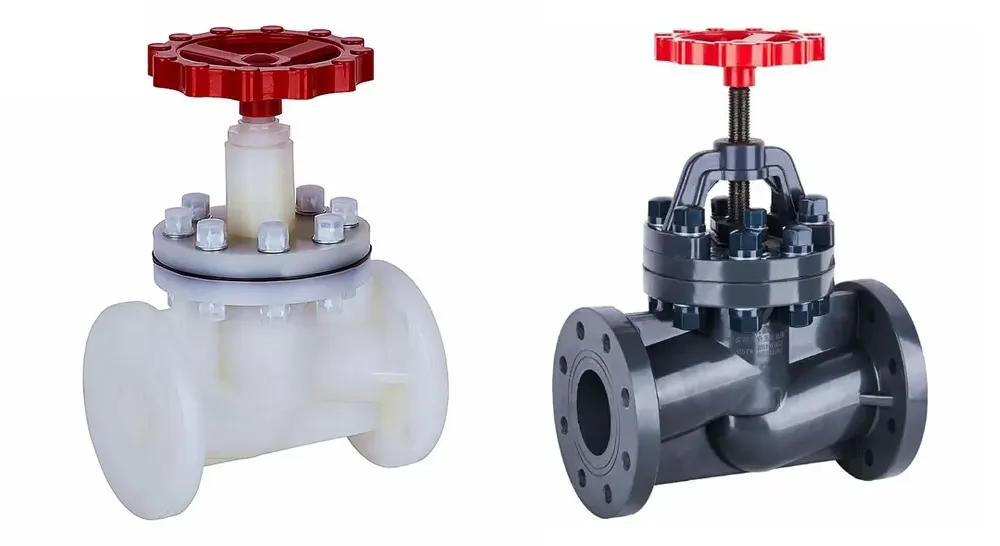

Vật lý dòng chảy

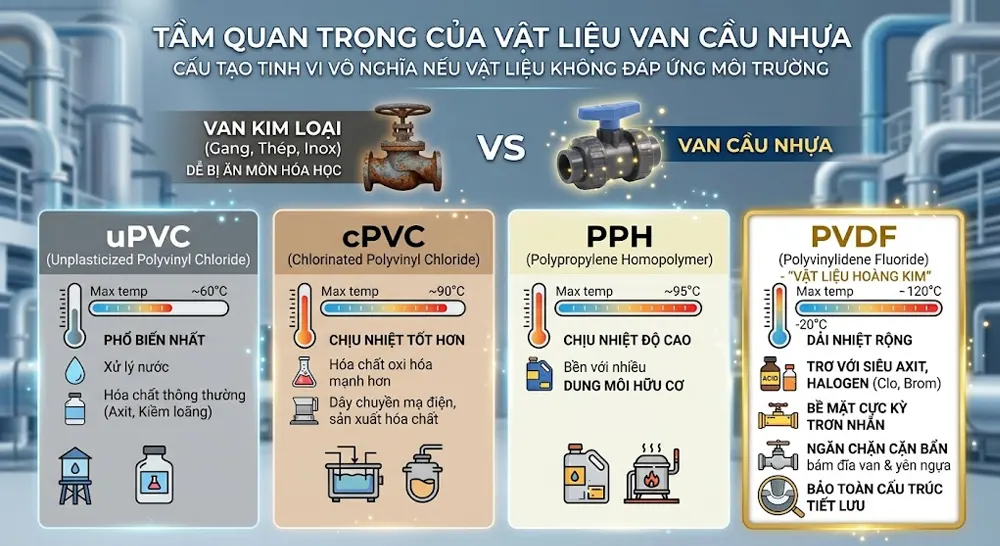

Tầm quan trọng của Vật liệu: uPVC, cPVC, PP, PVDF
Cấu tạo cơ khí tinh vi sẽ trở nên vô nghĩa nếu vật liệu không đáp ứng được môi trường. Khác với van kim loại (Gang, Thép, Inox), van cầu nhựa mang lại lợi thế tuyệt đối về khả năng chống ăn mòn hóa học:
- uPVC (Unplasticized Polyvinyl Chloride): Lựa chọn phổ biến nhất cho xử lý nước và hóa chất thông thường (Axit, Kiềm loãng). Nhiệt độ tối đa ~60°C.
- cPVC (Chlorinated Polyvinyl Chloride): Chịu nhiệt tốt hơn (lên đến ~90°C), chịu được hóa chất có tính oxi hóa mạnh hơn uPVC. Rất phù hợp cho các dây chuyền mạ điện, sản xuất hóa chất.
- PPH (Polypropylene Homopolymer): Chịu được nhiệt độ cao (~95°C) và đặc biệt bền với nhiều dung môi hữu cơ.
- PVDF (Polyvinylidene Fluoride): “Vật liệu hoàng kim” trong ngành nhựa. Nó chịu được dải nhiệt độ rộng (-20°C đến 120°C), trơ với hầu hết các siêu axit, halogen (Clo, Brom), và có bề mặt cực kỳ trơn nhẵn, ngăn chặn cặn bẩn bám vào đĩa van và yên ngựa, giúp bảo toàn cấu trúc cấu trúc tiết lưu bền bỉ qua năm tháng.
Tầm quan trọng của Vật liệu, uPVC, cPVC, PP, PVDF

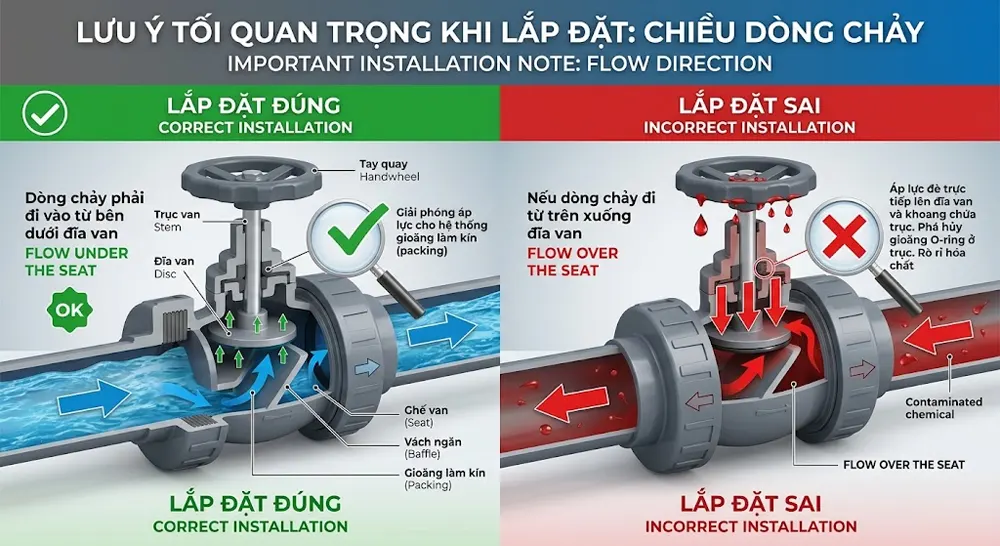

Lưu ý tối quan trọng khi lắp đặt: Chiều dòng chảy
Vì cấu trúc vách ngăn chữ Z bất đối xứng, van cầu nhựa bắt buộc phải được lắp đúng chiều dòng chảy. Trên thân van luôn có một mũi tên chỉ hướng đi của chất lỏng.
Nguyên tắc lắp đặt chuẩn xác: Dòng chảy phải đi vào từ bên dưới đĩa van (Flow under the seat).
- Lý do: Khi van ở trạng thái đóng, áp lực của lưu chất sẽ tác dụng lên mặt dưới của đĩa van. Mặc dù điều này đòi hỏi một lực quay vô lăng lớn hơn một chút để đóng van (vì phải thắng được áp lực nước đẩy lên), nhưng nó mang lại lợi ích sống còn: Nó giải phóng áp lực cho hệ thống gioăng làm kín (packing) trên trục van.
- Hậu quả nếu lắp ngược: Nếu dòng chảy đi từ trên xuống đĩa van (Flow over the seat), áp lực hệ thống sẽ đè trực tiếp lên đĩa van và toàn bộ khoang chứa trục. Về lâu dài, áp lực liên tục này sẽ phá hủy các gioăng O-ring ở trục, gây xì rò rỉ hóa chất ra ngoài môi trường tay quay.
Lưu ý tối quan trọng khi lắp đặt Chiều dòng chảy
